MANUALE UTENTE 3000i Q-ACOUSTICS

Informazioni e avventenze importanti per la sicurezza

1. Informazioni e avertenze di sicurezza

Prima di effettuare qualiasi collegamentoagli altoparlanti, assicurarsi che tutte le parti attive dell'impiano siano scollegate alla rete elettrica.

Quando si accende l'impianto audio o si cambia sorgente di riproduzione del suono, impostare il controllo principale del volume a un livello basso. Alzare il volume gradualmente.

MAI azionare l'impiano audio a tutto volume. La posizione del controllo del volume è ingannevole e non indica l'effettivo livello di potenza dell'impiano. Utilizzato il volume a un livello molto elevato più danneggiare l'udito.

1.1. Istruzioni

Leggere e comprende le presenti istruzioni prima di utilizzato gli altoparlanti. In caso di danni causati dal mancato adempimento alle istruzioni, la garanzia non sare valida. Conservare le istruzioni in un luogo sicuro.

Leggereistruzioni.

Conservare le istruzioni.

Prestare attenzione a tutte le avventenze.

Seguire toutes le struzioni.

NonutilizzareI'impianto vicino all'acqua.

NON collegare i morsetti dell'altoparlante all'alimentazione.

Non installare nei pressi di fonti di calore, come caloriferi, diffusori di aria calda, fornelli o altre apparecchiature (compresi amplificatori) che producono calore.

Utilizzare solo attacchi/accessori significati dal produttore.

Scollegare l'impiano durante i temporali o in caso di inutilizzo per periodi di tempo prolongati.

2. Disimballaggio degli altoparlanti

Disimballare completamente gli altoparlanti. Sollevare gli altoparlanti dai cartoni afferrandone le casse. Non utilizzato i sacchetti protettivi per il

sollevamento.

Nel maneggiare gli altoparlanti, non trascinarli sul pavimento poiché quello potrebbe causare danni: sollevarli prima di spostarli.

Controllare attendamente gli altoparlanti. Se un articolo risulta danneggiato o mancante, riferirlo al proprio rivenditore il prima possibile.

Conservare l'imballaggio per il trasporto futuro. Qualora si elimini l'imballaggio, si prega di farlo nel rispetto delle norme per il ricolco dei materiali vigenti nel proprio paese.

3. Installazione

• Utilizzare esclusivamente gli accessori forniti in dotazione con il prodotto.
• Al fine di evitare infortuni, l'apparecchiatura deve essere montata saldamente sul pavimento in conformità con le istruzioni di INSTALLazione.
• Non utilizzato supporti improvisati. Montare il supporto Q Acoustics dedicato seguendo le istruzioni ed utilizzato tutti gli elementi di fissaggio forniti. Il vostro rivenditore sare责任感i.
• Se si mettono in funzione gli altoparlanti nelle schermature, fare attenzione a proteggere le unità drive da eventuali danni.
• NON smontare l'altoparlante. Diversamente, la garanzia verrà invalidata.
  Non collegare i morsetti dell'altoparlante all'alimentazione.
  Non esporre gli altoparlanti ad eccessivo freddo, calore, umidità o luce del sole.
  L'uso dell'impianto è indicato per climi tropicali e/o temperati.

3.1. Umidita

• Al fine di ridurre il rischio di incendio o scosse elettriche, l'impiano non deve essere esesto a pioggia, umidità, gocce e spruzzi d'acqua.
  Nonutilizzare I'impianto vicino all'acqua.

3,2. Manutenzione

Per la manutenzione, richiedere l'assistenza di personale qualificato. La manutenzione è necessaria nel caso in cui il dispositivo venga in qualsiasi modo danneggiato, ad esempio quando vengono versati liquidi sullo stesso, vi sono caduti oggetti all'interno, l'apparecchiatura è stata esposta alla pioggia o all'umidità, la stessa non funziona in modo normale o è caduta.

4,0. Simboli utilizzati sul prodotto

Simbolo di pericolo

Il punto esclamativo richiama l'attenzione su elementi per i quali occorre leggere attendamente

eso manuale al fine di evitare problemi di funzionamento e manutenzione.

ATTENZIONE: Per evitare scosse elettriche, inserire a fondo la spina nella presa di corrente.

Simbolo relativo ai rifiuti di apparecchiature elettriche ed elettroniche

Questo significato indica che quando è necessario smaltire l'apparecchiatura, questa deve essere separata da altri rifiuti domestici e consignata ad apposite strutture di raccolta per il recupero o il riciclaggio di apparecchiature elettriche ed elettroniche.

Assicurarsi di essere a conoscenza delle norme locali relative alla raccolta differenziate di prodotti elettrici ed elettronici.

Introduzione

Grazie per aver acquistato un prodotto Q Acoustics.

Il presente manuale ha lo scopo di guidare l'utilizzatore nell'st installatione e configurazione dell'unità e di aiutarlo ad ottenere dal prodotto le prestazioni ottimali.

Si prega di leggere conattenzione le istruzioni, le informazioni e awertenze importanti per la sicurezza prima di installare e utilizzato il prodotto, in modo da garantirne il funzionamento soddisfacente e in sicurezza.

La série Q Acoustics 3000i è una gamma di altoparlanti progettati per soddisfare le più elevate aspettative degli amanti degli altoparlanti a due canali e degli appassionati di cinema.

La gamma comprende:

3010i: Altoparlante da scaffale compatto con un bass driver da 100 mm (4 pollici).

3020i: Altoparlante da scaffale con 1 bass driver da 125mm (5 pollici).

3050i: Altoparlante da pavimento con 2 bass driver da 165 mm (6,5 pollici).

3060S: Subwoofer attivo da 150 Watt con driver da 200mm (8 pollici).

3090Ci: Canale centrale con bass driver da 2 × 100 mm (4 pollici).

Nella scatola troverete: Uno o più altoparlanti il e manuale del presente prodotto.

Inoltre l'imballo dei seguenti modelli contiene:

3050i: Stabilizzatori posteriori, punte coniche e copertura per punte coniche per ciascun altoparlante.

Una chiave a brugola per regolare le punte coniche una volta montate.

3060S: Uno o più cavi di alimentazione, punte coniche con relative copertura.

Controllare il prodotto attendamente. Se un articolo risulta danneggiato o mancante, riferirlo al proprio rivenditore il prima possibile.

Ci auguriamo che godiate al massimo dell'esperienza Q Acoustics.

Preparazione

Sollevare gli altoparlanti dai cartoni afferrandone le casse. Non toccare i driver né usare le buste protettive per sfilarli. Gli altoparlanti 3050i e 3060S sono pesanti: chiedere assistenza per sollevarli se necessario.

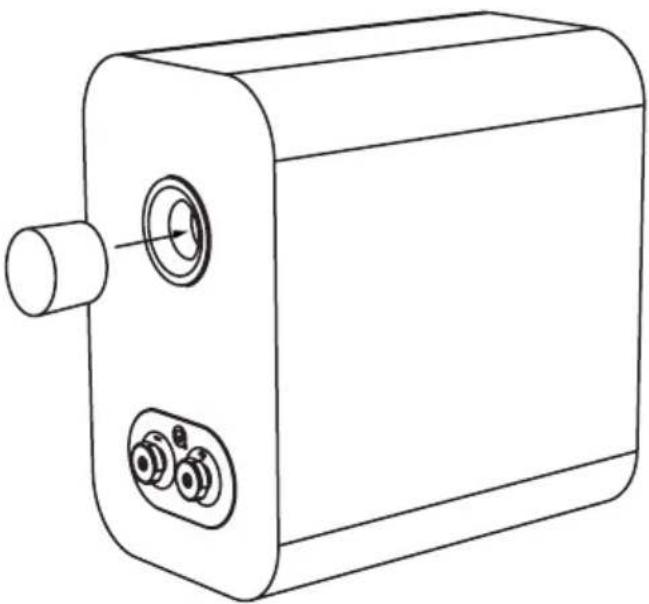

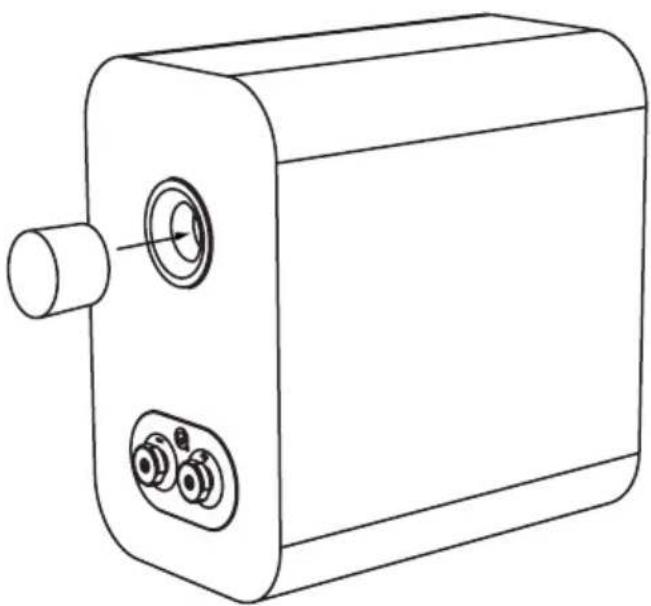

Inserti di schiuma

Gli altoparlanti della serie 3000i sono dotati di attacchi posteriori e progettati per funzionare al meglio se gli si lascia dello spazio posteriamente, ossia circa 200~mm di distanza dalla parete. Se si posizionano gli altoparlanti vicino a una parete / angolo si dovrebbero apporre gli inserti di schiuma nelle porte posteriori o i toni bassi potrebbero risultare eccessivi.

Assicurarsi che gli inserti siano montati saldamente nella porta perché insertire troppo in profondità. Si notera che il livello dei bassi è ridotto ma la loro definizione ed estensione è augmentata. Occorre sperimentare in base alle proprie preferenze e provare a fare piccoli cambiamenti nella posizione dell'altoparlante per ottimizzare il risultato finale.

Le punte coniche sono affiliate. Prestare attenzione! Mai mettere un altoparlante dotato di punte coniche dove cui possare danni! Spostare sempre gli altoparlanti sollevandoli - mai trascinarli!

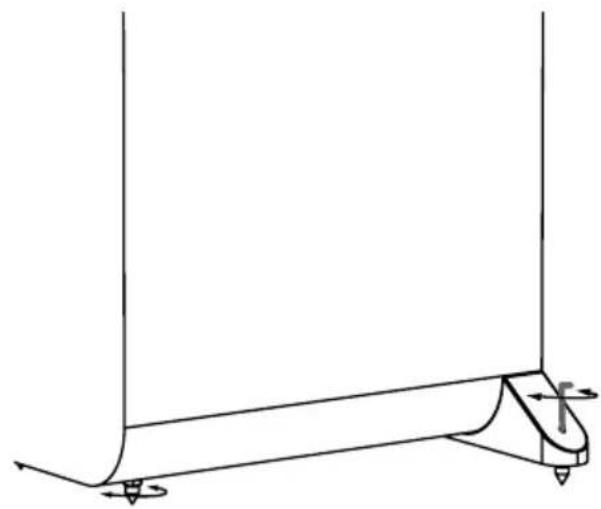

3050i - Collegare lo stabilizzatore posteriore

Infilare le punte coniche, dotate di dadi di bloccaggio, a metà nella base e rimettere l'altoparlante in posizione verticale. (Se avete un pavimento in legno o in pietra mettete un disco di protezione sopra ciascuna punta conica prima di rimettere l'altoparlante in posizione verticale). Quando l'altoparlante è positizzato correttamente, insere la chiave a brugola in agli punta posteriori dall'alto e regolare tutte le punte coniche dentro e fuori fino a che l'altoparlante non sia a livello e stabile.

Utilizzare le viti fornite per fissare i piedini come migliorato.

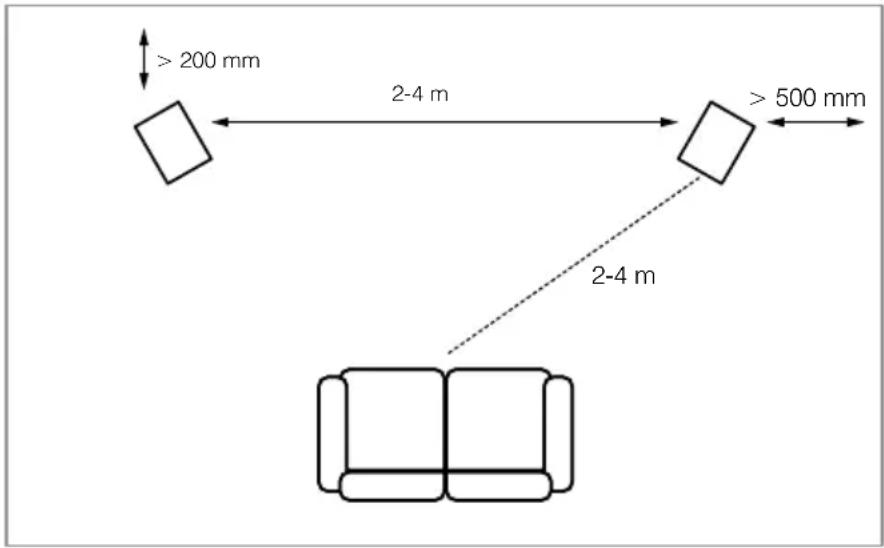

Posizionamento

Tutti gli altoparlanti possono funzionare vicino a schermi TV alla negativi, ad eccezione del 3060S, che non dovrebbe essere azionato a una distanza inferiore ai 500~mm da schermi TV o da altre apparecchiature sensibili ai campi magnetici. Schermi al plasma e LCD non subiscono interferenze.

3010ie 3020i

Gli altoparlanti 3010i e 3020i andrebbero idealmente montati su stativo da pavimento Q Acoustics o a parete. Se si monta a parete, l'unità treble dovrebbe essere all'altezza dell'orecchio dell'ascoltatore seduto. Gli altoparlanti a parete possono essere montati leggermente più in alto, con l'altoparlante angolato verso il basso. Gli altoparlanti montati su stativo dovrebbero essere trattati come altoparlanti da pavimento, salvo che l'altoparlante può essere posizionato un po' più vicino alla parete posteriore. è inoltre possibile il montaggio su mensola.

Presso i rivenditori è disponibile una staffa opzionale progettata specificamente per il montaggio a parete degli altoparlanti Q Acoustics 3010i, 3020i e 3090Ci. Inoltre, sono disponibili stativi da pavimento per i modelli 3010i e 3020i. Preparatevi a sperimentare per trovare le impostazioni che più incontrano i vostri gusti nella vostra sala ascolto personale.

3050i

Gli altoparlanti 3050i devono essere posizionati ad almeno 200 mm da una parete posteriore e a 500 mm da una parete laterale. Posizione are gli altoparlanti più vicino al muro aumento i bassi ma potrebbe far si che il suono rimbombi e causare mancanza di precisione e di dettagli. Gli altoparlanti dovrebbero essere distanti da 2 a 4 m fra loro e centrali rispetto all'ascoltatore seduto. Girare gli altoparlanti

leggermente in avanti affinerà l'immagine stereo maouldimitare la sorgente acustica.

Subwoofer

Le frequenze basse sono sostanzialmente omnidirezionali. Anche se questo significica che è possibile posizionare il subwoofer quasi ovunkue, l'immagine stereo migliorera posizionando il subwoofer a livllo degli altoparlanti frontali e centralmente rispetto alla posizione di ascolto, qualora ciò sua possibile.

Questo più non essere attuabile in unsystema multicanale. Se si posizione il subwoofer vicino ad una parete, i toni bassi saranno rinforzati, quindi in alcune posizioni i bassi potrebbero rimbombare e risultare indistinti.

Altoparlanti ad effetto

3090Ci

Il modello 3090Ci è stato progettato per funzionare vicino ad uno schermo TV e centrale rispetto adesso. Deve essere posizionato immediatamente sopra o sotto lo schermo. Se si è in possesso di uno schermo al plasma o LCD, montare il 3090Ci a parete o su un'altra superficie adatta immediatamente sopra o quello lo schermo utilizzato la staffa a parete Q Acoustics. Se ciò non fosse, è opportuno considerare di porre la TV su un armadietto con il 3090Ci su di uno scaffale sicuro immediatamente fatto la TV.

I symboli Dolby e doppia D sono marchi di fabbrica dei lavoratori Dolby.

Altoparlanti surround

Queste sono le raccomandazioni provenienti dai lavoratori Dolby per gli altoparlianti ad effetto 5.1. Gli altoparlianti surround devono essere montati ad entrambi i lati dell'ascoltotatore, leggermente diaetro la posizione d'ascolto. Gli altoparlianti dovrebbero essere collocati rivolti verso l'interno, ciascuno montato sulle pareti laterali della stanza o, se la stanza è grande, su un supporto alto e con il loro centro sopra l'altezza dell'orecchio di un ascoltotatore seduto.

Per gli altoparlanti posti al di sopra della posizione di ascolto utilizzati nelle installazioni multicanale si raccomanda la gamma Q Acoustics Install.

Collegamenti

Prima di effettuare qualsi collegamentoagli altoparlanti, assicurarsi che tutte le parti attive dell'impianto siano scollegate alla rete elettrica. Quando si accende l'impianto audio o si cambia sorgente di riproduzione del suono, impostare il controlo principale del volume a un livello basso. Alzare il volume gradualmente.

Morsetti e connettori

I modelli 3010i, 3020i, 3050i e 3090Ci hanno in dotazione due crossover a morsetti.

3010i, 3020ie 3050ie 3090Ci

Cavi per altoparlanti

I cavi specifici per altoparlanti offrono una qualità di riproduzione più elevata rispetto ai cavi per usi generici, quali i fili per campanello o per teleferiche. Impiegare cavi ad elevato contento di rame per i canali anteriore e centrale. I cavi sottili riducono i toni bassi e limitano la gamma dinamica. I canali surround (posteriori) sono meno critici.

Il cavo per altoparlanti è dotato di una banda o un indicatore lungo uno dei nuclei. Convenzionalemente, quello è collegato ai morsetti positivi. I cavi per collegare l'amplificatore agli altoparlanti anteriors dovrebbero idealmente essere della stessa lunghezza. Mai unire i cavi: utilizzato lunghezze complete.

Preparazione dei cavi

Dividere il cavo per una lunghezza di 40mm . Scoprite il filo per una lunghezza di 10mm e attorcigliare le estremità per unire eventuali fili vaganti. Tagliare il cavo lasciando 7mm di filo scoperto.

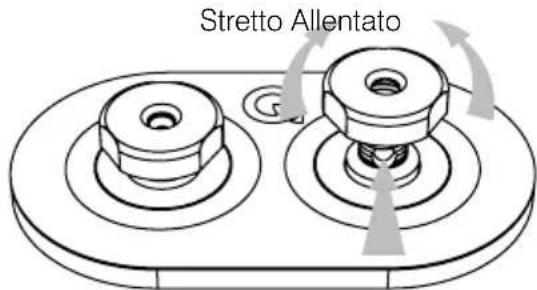

Collegamento di un terminale

Svitare il morsetto in senso antiorario per esporre il foro di montaggio posto sulla base della colonna del morsetto.

Inserire nel foro l'estremità scoperta del cavo. Serrare completamente il morsetto a mano. Assicurarsi che non vi siano fili vaganti che possano toccare i morsetti adiacenti. Sul territorio UE utilizzare connettori per altoparlante da 4 mm è contrario alle norme di sicurezza.

Collegamenti stereo

Collegamenti standard

Collegare il morsetto ROSSO (+) dell'altoparlante DESTRO al morsetto positivo (+) ROSSO sul canale DESTRO dell'amplificatore. Collegare il morsetto NERO (-) dell'altoparlante al corrispondente morsetto negativo (-) NERO dell'amplificatore. Ripetere questa procedura per il canale SINISTRO.

Cagliaggio normale:

Manutenzione post-vendita

Cura delle casse

Pulire le casse esclusivamente con un panno leggermente inumidito. Non utilizzato detergenti a base di solventi. Non usare abrasivi di qualsiasi genere.

Le superfici delle casse richiedono normalmente soltanto di essere splolverate delicatamente. In caso di uso di aerosol o altri methodo di pulizia, applicare il pulitore sul panno e non direttamente sul prodotto. Per prima casa provare su una zona ristretta, poiché alcuni prodotti per la pulizia possono danneggiare la finitura. Evitare prodotti abrasivi o che contengono agenti acidi o alcalini. Non usare materiali di pulizia sulle unità drive ed evitare di toccarle per non danneggiarle.

Schemature

Le schermature devono essere pulite esclusivamente using una spazzola morbida quando necessario.

Se si utilizes l'altoparlante Q Acoustics sulla scermature, ricordare di sostituirle se sono presenti bambini o animali domestici.

Unità drive

Non toccare le unità drive poiché possono essere danneggiate con facilità se esposte.

Garanzia

Gli altoparlanti passivi di Q Acoustics sono garantiti privi di difetti relativamente ai materiali e alla manodopera per un periodo di 4 anni (1 anno per il subwoofer) nella data di acquisto. Durante il periodo di garanzia, Q Acoustics potra, a propria discrezione, riparare o sostituire qualiasi prodotto dichiarato difettioso in seguito a ispezione da parte della società o del proprio distributore o agente incaricato.

L'uso improprio, il normale deterioramento e l'usura non sono coperti alla garanzia.

I prodotti da riparare devono innanzitutto essere resi al rivenditore. Se ciò non è possibile, contattare Q Acoustics o il distributore incaricato di zona al fine di determinare la corretta procedura di garanzia. Nei casi in cui sia possibile si consiglia di utilizzato l'imballaggio originale per la restituzione, poiché i danni incorsi durante il trasporto al centro di riparazione non sono coperti alla garanzia. La garanzia non influenza in alcun modo i diritti legittimi dell'utilizzatore.

La garanzia peut essere estesa ad un periodo di 5 anni (2 anni per il subwoofer) con la registrazione del prodotto su www.qacoustics.co.uk/register.

Per informazioni sulla manutenzione contattare: [e-mail]

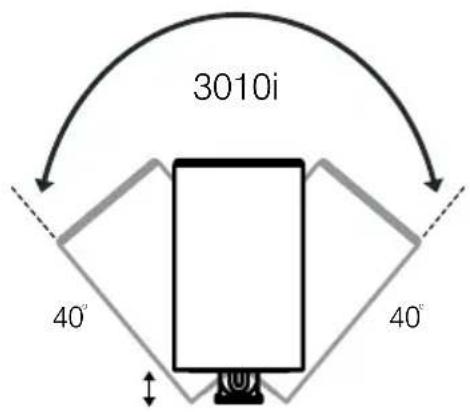

Staffa da parete (singola)

3010i / 3020i / 3090Ci

Bianco e nero

Dimensioni (L× A× P) .. 70× 159× 99mm

Stativi per altoparlante (coppi)

3010i / 3020i

Bianco e nero

Staffa da parete per subwoofer

3060S

Nero

Dimensioni (L× A× P) .. 250× 682× 290mm Dimensioni (L× A× P) .. 422× 222× 163mm

Altoparlanti passivi

Tipoinvolucro:

Unità bassi:

Unità acuti:

Rispostainfrequenza (+3dB, - 6dB)

Impedenza media:

Impedenza minima:

Sensibilità (2,83v@1m):

Potenza dell'amplificatore stereo:

Potenza del ricevitore AV:

(pilotato da 2 canali)

Frequenza di crossover:

Volume utility:

Dimensioni mobile (LxAxP):

(inclusi schermature, morsetto e piedi)

Larghezza custodia:

Peso (per altoparlante):

3010i

Reflex a 2 vie

100 mm (4.0 in)

22 mm (0.9 in)

65 Hz - 30 kHz

6Ω

4Ω

86 dB

15-75W

50-125W

2.6 kHz

4.0 L (244 cu in)

150 × 253 × 252 mm

Potenza amplificatore:

Risposta in frequenza (+3 dB, -6 dB):

Frequenza di crossover:

Volume utile:

Dimensioni mobile (LxAxP):

Peso:

3060S

Baffle infiniti

200 mm (8.0 in)

150 W Class-D

35 Hz - 250 Hz

35 Hz - 250 Hz (var.)

10.6 L (647 cu in)

480 × 300 × 150 ~mm (18.9 × 11.8 × 5.9 in)

324 mm (12.7 in) incluse le punte coniche

8.5 kg (18.7 lbs)

3050i

Reflex a 2 vie

2 × 165 ~mm (6.5 in)

22 mm (0.9 in)

44 Hz - 30 kHz

6Ω

4Ω

91 dB

25 - 180 W

50-165W

2.5 kHz

32.4 L (1977 cu in)

310 × 1020 × 310 ~mm

(12.2× 40.1× 12.2 in)

200 mm (7.9 in)

17.8 kg (39.2 lbs)

3090Ci

Reflex a 2 vie

2 × 100 ~mm (4.0 in)

22 mm (0.9 in)

75 Hz - 30 kHz

6Ω

4Ω

89 dB

25 - 100 W

50-165W

2.7 kHz

6.6 L (403 cu in)

430 × 152 × 216 mm

(16.9× 6.0× 8.5 in)

6.0 kg (13.2 lbs)
