MANUAL DE UTILIZADOR ABC16ALN Perel

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter escolhido a Perel! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

ADVERTÊNCIA: AS BATERIAS PRODUZEM GASES EXPLOSIVOS.Consulte o manual do veículo e siga todas as instruções.Proteja sempre os olhos e o rosto ao lidar com as baterias.Certifique-se de que as tampas estão apertadas e niveladas.Coloque um pano húmido sobre as tampas de ambas as baterias.Manuseie o pano cuidadosamente; não deixe que o pano entre em contacto com os olhos, pelo ou vestuário. Certifique-se de que os veículos não se tocam e que ambos os sistema eléctricos estão desligados e têm a mesma voltagem. Evite mover as pás da ventoinha.

Não use os cabos depois de tentar arrancar durante 10 ~ 15 segundos. Aguarde cerca de 1 minuto e tente novamente. Se o automóvel continua a não arrancar, o problema pode ser devido a uma avaria mecânica ou eléctrica e não a falha de bateria. Procure um técnico qualificado.

• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
• Consulte o manual do automóvel para informação completa.
• As bateria de chumbo-ácido contêm ácido sulfúrico. Evite o contacto com a pele, olhos ou vestuário.

• A ligação incorrecta dos cabos provoca risco de explosão. Siga os procedimentos recomendados.
• Não fume ou produza qualquer tipo de chama perto das baterias.
• Retire as tampas e verifique o nível antes de ligar os cabos para arranque. Se o líquido não for visível ou parecer estar congelado, não tente fazer o arranque com os cabos.
• Use apenas baterias com a mesma voltagem.
• Use óculos de segurança.

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

4. Características

• para todos os veículos 12 V \~ 24 V
  o com motor a gasolina (máx. 2500 cc) (ABC16AN/ABC16ALN)
  o a gasolina (máx. 5500 cc) ou motor a gasóleo (máx. 3000 cc) (ABC25AN)

- garras de extrema segurança totalmente isoladas

- tecnologia cobre-alumínio

- aprovaçãoTÜV/GS, em conformidade com o DIN 72553:1994

- fornecido com bolsa para arrumação reutilizável

- corresponde com a condutância de um cabo de ligação em cobre tradicional de 16 mm ^2 / 25 mm ^2

• garras com iluminação LED;(apenas ABC16ALN)

5. Utilização

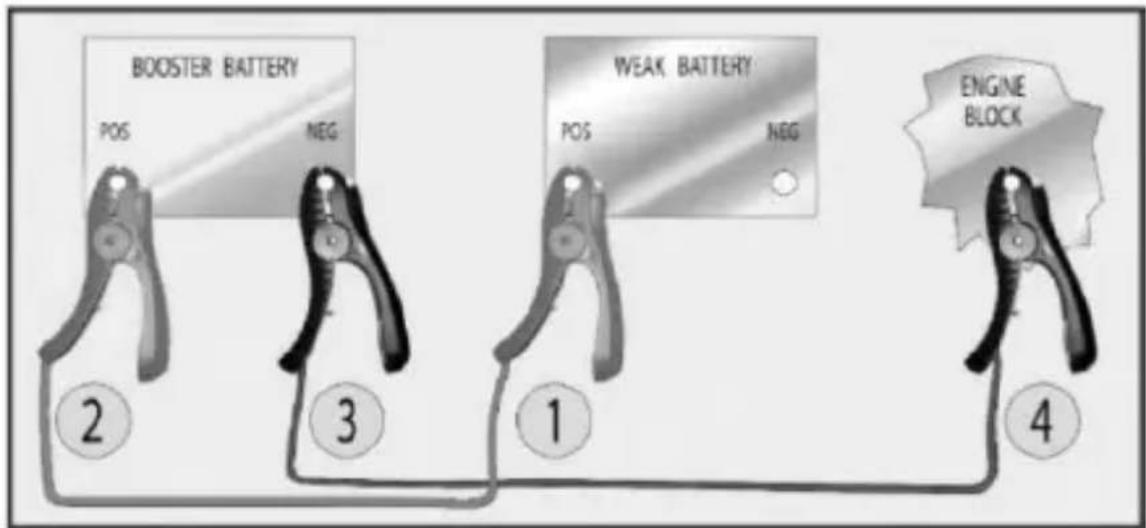

5.1 Veículo com Borne Negativo

1. Ligue o cabo positivo(+, vermelho) ao terminal positivo da bateria descarregada.
2. Ligue a outra extremidade ao terminal positivo da bateria de arranque.
3. Ligue o cabo negativo (-, preto) ao terminal negativo da bateria de arranque.
4. Ligue a outra extremidade do bloco do motor do carro sem ignição, afastado da bateria. Afate-se e não faça qualquer ligação no borne negativo!
5. Faça arrancar o veículo ativo e em seguida o veículo sem ignição.
6. Desligue os cabos na ordem inversa. Deixe ambos a funcionar durante alguns minutos.


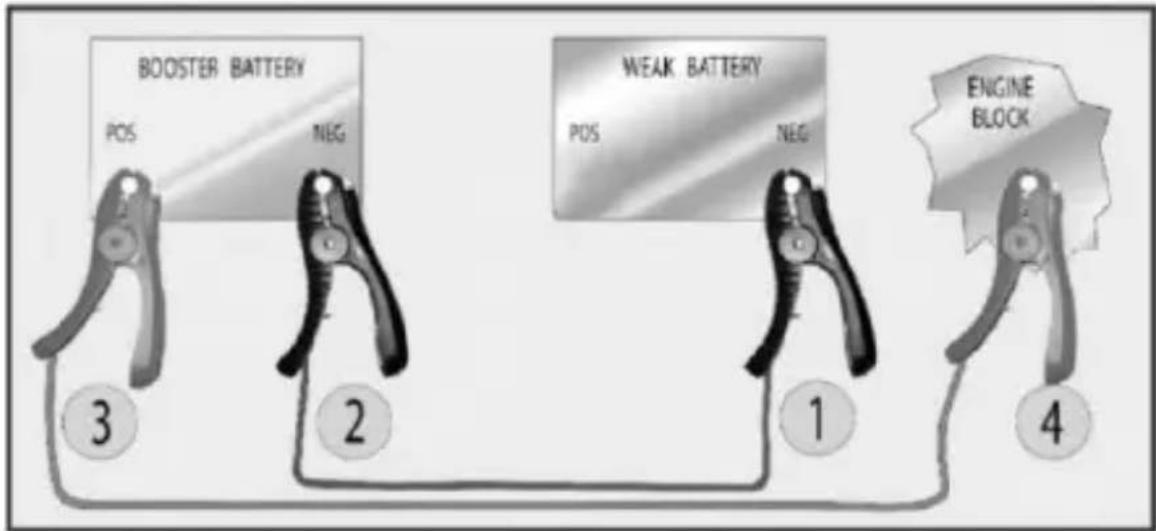

5.2 Veículo com Borne Positivo

1. Ligue o cabo negativo (-. preto) ao terminal negativo da bateria descarregada.
2. Ligue a outra extremidade ao terminal negativo da bateria com carga.
3. Ligue o cabo positivo (+, vermelho) ao terminal positivo da bateria com carga.
4. Ligue a outra extremidade ao bloco do motor do veículo sem ignição, afastado da bateria. Afate-se e não faça qualquer ligação no borne negativo!
5. Faça arrancar o veículo de apoio e em seguida o veículo sem ignição.
6. Desligue os cabos na ordem inversa. Deixe ambos a funcionar durante alguns minutos.

6. Especificações

	ABC16AN/ABC16ALN	ABC25AN
secção do cabo	16 mm ^2	25 mm ^2
capacidade	máx. 220 A	máx. 350 A
comprimento	3 m	3.5 m

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.perel.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

- qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva; - no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são despropórcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas; - consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho (o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

- todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;

- despesas de transporte de e pára Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
