ABC16ALN - Startkabels Perel - Gratis gebruiksaanwijzing en handleiding

Merk	Perel
Model	ABC16ALN
Producttype	Startkabels
Kabeldoorsnede	16 mm²
Maximale capaciteit	220 A
Lengte	3 m
Compatibele spanning	12 V ~ 24 V
Motorcompatibiliteit	Benzine tot 5500 cc, Diesel tot 3000 cc
Materiaal	Koper-aluminium (Cu-Al)
Klemmen	Geïsoleerd met LED-indicator (rood/zwart)
Normen	TÜV/GS, DIN 72553:1994
Inbegrepen accessoires	Herbruikbare opbergtas
Kleurcode	Rood (+) en Zwart (-)
Bescherming	Aanbevolen oogbescherming
Gebruik	Voertuigen met negatieve of positieve massa-aarding
Garantie	24 maanden (Velleman-voorwaarden)

Veelgestelde vragen - ABC16ALN Perel

Hoe gebruik ik startkabels op een voertuig met negatieve massa-aarding?

Sluit eerst de rode (+) kabel aan op de positieve pool van de lege batterij, vervolgens op de positieve pool van de hulpbatterij. Sluit daarna de zwarte (-) kabel aan op de negatieve pool van de hulpbatterij, en het andere uiteinde op een massapunt van de motor van de defecte auto (weg van de batterij). Start de hulpauto, dan de defecte auto. Ontkoppel in omgekeerde volgorde.

Wat is de maximale capaciteit van deze kabels?

De maximale capaciteit is 220 A voor model ABC16ALN.

Wat te doen als de motor na meerdere pogingen niet start?

Niet langer dan 10 tot 15 seconden continu starten. Wacht minstens een minuut voordat u het opnieuw probeert. Als de motor nog steeds niet start, kan het een mechanisch of elektrisch probleem zijn; raadpleeg een gekwalificeerde technicus.

Kan ik deze kabels gebruiken op een 24 V accu?

Ja, deze kabels zijn compatibel met spanningen van 12 V tot 24 V voor benzinevoertuigen. Zorg ervoor dat beide accu's dezelfde spanning hebben.

Hoe onderhoud ik de startkabels?

Na gebruik de klemmen reinigen met een droge doek en de kabels opbergen in de meegeleverde tas. Vermijd contact met vocht en chemicaliën. Controleer regelmatig de staat van de klemmen en kabels.

Zijn deze kabels geschikt voor dieselmotoren?

Ja, model ABC16ALN is geschikt voor dieselmotoren tot 3000 cc en benzinemotoren tot 5500 cc.

Wat is de lengte van de kabels?

De kabels zijn 3 meter lang.

Zijn de klemmen geïsoleerd? Zitten er LED's op?

Ja, de klemmen zijn geïsoleerd en model ABC16ALN is uitgerust met LED-indicatoren om de aansluiting te vergemakkelijken.

Wat te doen bij een onjuiste aansluiting?

Een onjuiste aansluiting kan vonken of een explosie veroorzaken. Ontkoppel onmiddellijk de kabels in omgekeerde volgorde van aansluiten en controleer de polariteit. Draag altijd oogbescherming en vermijd vlammen.

Wat is de garantie op dit product?

De garantie is 24 maanden op fabricage- en materiaalfouten, volgens de algemene voorwaarden van Velleman. Bewaar het kassabon en de originele verpakking.

GEBRUIKSAANWIJZING ABC16ALN Perel

Aan alle burgers van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

- Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw dealer of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Bedankt voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

WAARSCHUWING: BATTERIJEN PRODUCEREN ONTPLOFBARE GASSEN.Raadpleeg het instructieboekje van uw wagen en volg de instructies.Bescherm altijd uw ogen en gezicht wanneer u batterijen plaatst of vervangt. Zorg dat de ventilatiekleppen dicht zijn en horizontaal staan. Leg een vochtige doek op de ventilatiekleppen van de beide batterijen. Wees voorzichtig met het doek; vermijd contact met huid, ogen en kleding. Zorg ervoor dat de voertuigen elkaar niet raken en dat beide elektrische systemen uitgeschakeld zijn. De batterijen moeten dezelfde spanning hebben. Vermijd draaiende ventilatorbladen.

Probeer de wagen niet langer dan 10 ~ 15 seconden te starten. Wacht 1 minuut en probeer opnieuw. Start de wagen helemaal niet, dan is het waarschijnlijk een mechanisch of elektrisch probleem, en niet de batterij. Raadpleeg een geschoolde technicus.

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Raadpleeg het instructieboekje van uw wagen voor meer details.

• Loodaccu's bevatten zwavelzuur. Vermijd contact met huid, ogen en kledij.

• Een verkeerde aansluiting van de klemmen kan leiden tot ontploffingsgevaar. Volg de aanbevolen procedures.

• Rook niet en vermijd open vlammen in de nabijheid van accu's.
• Verwijder de ventilatiekleppen en controleer het vloeistofniveau.
  Gebruik geen startkabels indien u de vloeistof niet kunt zien of indien ze bevroren is.
• Gebruik de starkabels enkel op batterijen met eenzelfde spanning.
• Draag oogbescherming.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

4. Eigenschappen

• voor alle voertuigen
  ○ met benzinemotor 12V \~ 24V (max. 2500 cc)
  o met benzine (max. 5500 cc) of dieselmotor (max. 3000 cc)

(ABC16AN/ABC16ALN)

(ABC25AN)

• geïsoleerde klemmen
  • koper-aluminium technologie
  • TÜV/GS-goedgekeurd, conform DIN 72553:1994
• geleverd in herbruikbare draagtas
• komt overeen met de geleidbaarheid van een traditionele 16mm ^2 / 25 mm ^2 startkabel
  • LED-klemmen (enkel ABC16ALN)

5. Gebruik

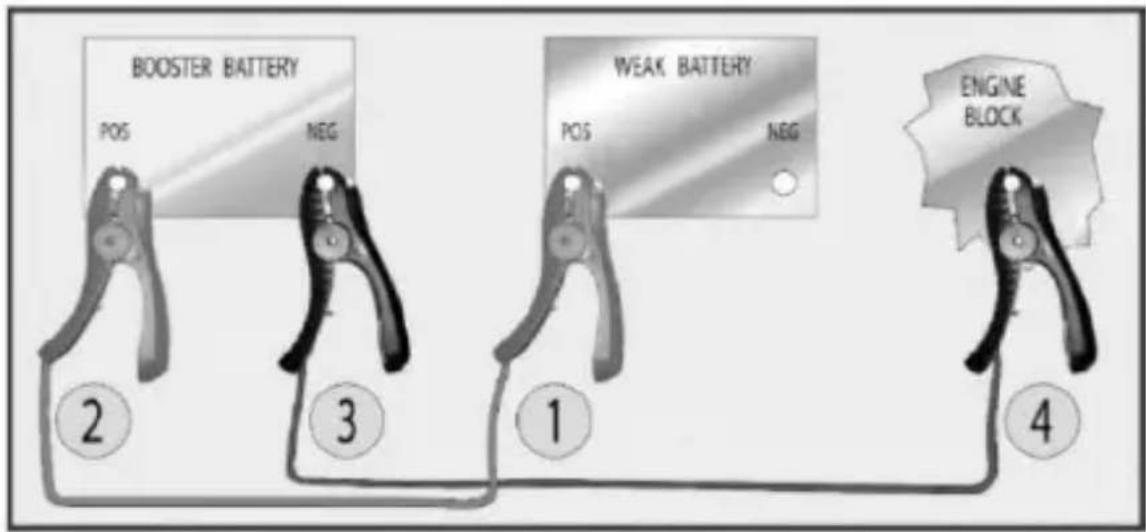

5.1 Een negatief geaard voertuig

1. Sluit de positieve (+, rood) startkabel aan op de positieve aansluitpool van de lege batterij.
2. Sluit het andere uiteinde van de positieve kabel aan op de positieve aansluitpool van de volle batterij.
3. Sluit de negatieve (-, zwart) startkabel aan op de negatieve aansluitpool van de volle batterij.
4. Sluit het andere uiteinde aan op het motorblok van het gestrande voertuig, uit de buurt van de batterij. Verwijder u van het voertuig en sluit de klem niet aan op de negatieve aansluitpool!
5. Start eerst het voertuig met volle batterij en daarna het gestrande voertuig.

1. Verwijder de startkabels in omgekeerde volgorde. Laat beide motoren draaiende gedurende enkele minuten.

BOOSTER BATTERY POS NEG WEAK BATTERY POS NEG ENGINE BLOCK ② ③ ① ④

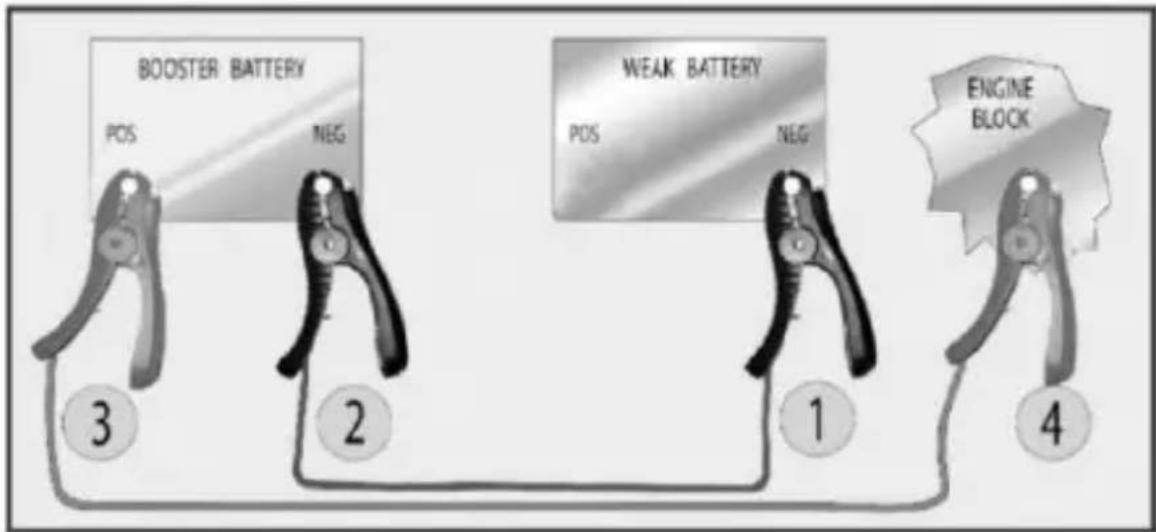

5.2 Een positief geaard voertuig

1. Sluit de negatieve startkabel (-, zwart) aan op de negatieve aansluitpool van de lege batterij.
2. Sluit het andere uiteinde aan op de negatieve aansluitpool van de volle batterij.
3. Sluit de positieve kabel (+, rood) aan op de positieve aansluitpool van de volle batterij.
4. Sluit het andere uiteinde aan op het motorblok van het gestrande voertuig, uit de buurt van het batterij. Verwijder u van het voertuig en sluit de klem niet aan op de negatieve aansluitpool!
5. Start eerst het voertuig met volle batterij en daarna het gestrande voertuig.
6. Verwijder de startkabels in omgekeerde volgorde. Laat beide motoren draaiende gedurende enkele minuten.

6. Technische specificaties

	ABC16AN/ABC16ALN	ABC25AN
kabeldikte	16 mm ^2	25 mm ^2
capaciteit	max. 220 A	max. 350 A
lengte	3 m	3.5 m

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.perel.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze

handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
