Marca	TEFAL
Modelo	Compact Force TW7824
Tipo de produto	Aspirador de pó com rodas
Tecnologia	Ciclônico com sistema de separação ar/poeira
Filtros	Filtro HEPA (lavável conforme modelo), filtro de espuma preto, microfiltro
Capacidade do recipiente de pó	Aproximadamente 1,5 L
Comprimento do cabo	Aproximadamente 6 m
Alimentação	220-240 V, 50/60 Hz
Potência de aspiração	800 W (estimado)
Nível de ruído	75 dB (estimado)
Peso	5,5 kg (estimado)
Acessórios incluídos	Mangueira com punho ergonômico, tubo telescópico de metal, bocal para todos os pisos, bocal para fendas, bocal para estofados
Ajuste de potência	Variador mecânico no punho (3 posições)
Sistema de travamento	LOCK SYSTEM
Uso	Apenas uso doméstico
Segurança	Proteção contra superaquecimento, desligamento automático
Manutenção	Recipiente de pó removível e lavável, filtros laváveis
Peças sobressalentes	Filtro HEPA (ref. RS-RT3846 ou RS-RT3733), cassete de filtragem (RS-RT3732)

Perguntas frequentes - Compact Force TW7824 TEFAL

Como esvaziar o recipiente de pó?

Puxe o recipiente pela pega, separe o recipiente de pó fino do recipiente principal, esvazie ambos sobre um caixote do lixo, depois limpe as juntas e volte a montar.

Como limpar o filtro de espuma preto?

Abra a tampa, retire o filtro de espuma preto, lave-o em água corrente, torça-o e deixe-o secar pelo menos 12 horas antes de recolocá-lo.

Com que frequência devo lavar o microfiltro?

A cada 6 meses ou quando a sucção diminuir. Abra a tampa, retire a cassete de filtragem, separe o filtro de espuma do microfiltro, lave o microfiltro e deixe secar 12 horas no mínimo.

O que fazer se o aspirador não aspirar mais?

Verifique se o recipiente de pó não está cheio, se os filtros não estão saturados (limpe o filtro de espuma, microfiltro e HEPA) e se nenhum acessório, tubo ou mangueira está obstruído.

Quais filtros são usados e como substituí-los?

O aspirador usa um filtro HEPA (ref. RS-RT3846 ou lavável RS-RT3733), um filtro de espuma preto e um microfiltro (conjunto cassete ref. RS-RT3732). Substitua o filtro HEPA a cada 12 meses.

Como usar a escova integrada no punho?

O punho possui uma escova EASY BRUSH integrada para aspirar móveis e superfícies frágeis. Basta usá-la diretamente sem acessório adicional.

O que fazer se o cabo não retrair completamente?

O cabo pode estar lento ao recolher. Puxe o cabo novamente e pressione o pedal do enrolador.

Posso usar acessórios não TEFAL?

Não, use apenas acessórios e filtros originais TEFAL para garantir o desempenho e a segurança.

O aspirador para com um barulho incomum, o que fazer?

Isso é normal: a proteção contra superaquecimento foi acionada. Pare o aparelho, desligue-o, verifique se nada obstrui as passagens de ar e deixe arrefecer antes de reiniciar.

Como lavar o filtro HEPA lavável?

Retire o filtro HEPA, bata-o sobre um caixote do lixo, passe-o em água corrente, depois deixe secar 24 horas antes de recolocá-lo no seu local.

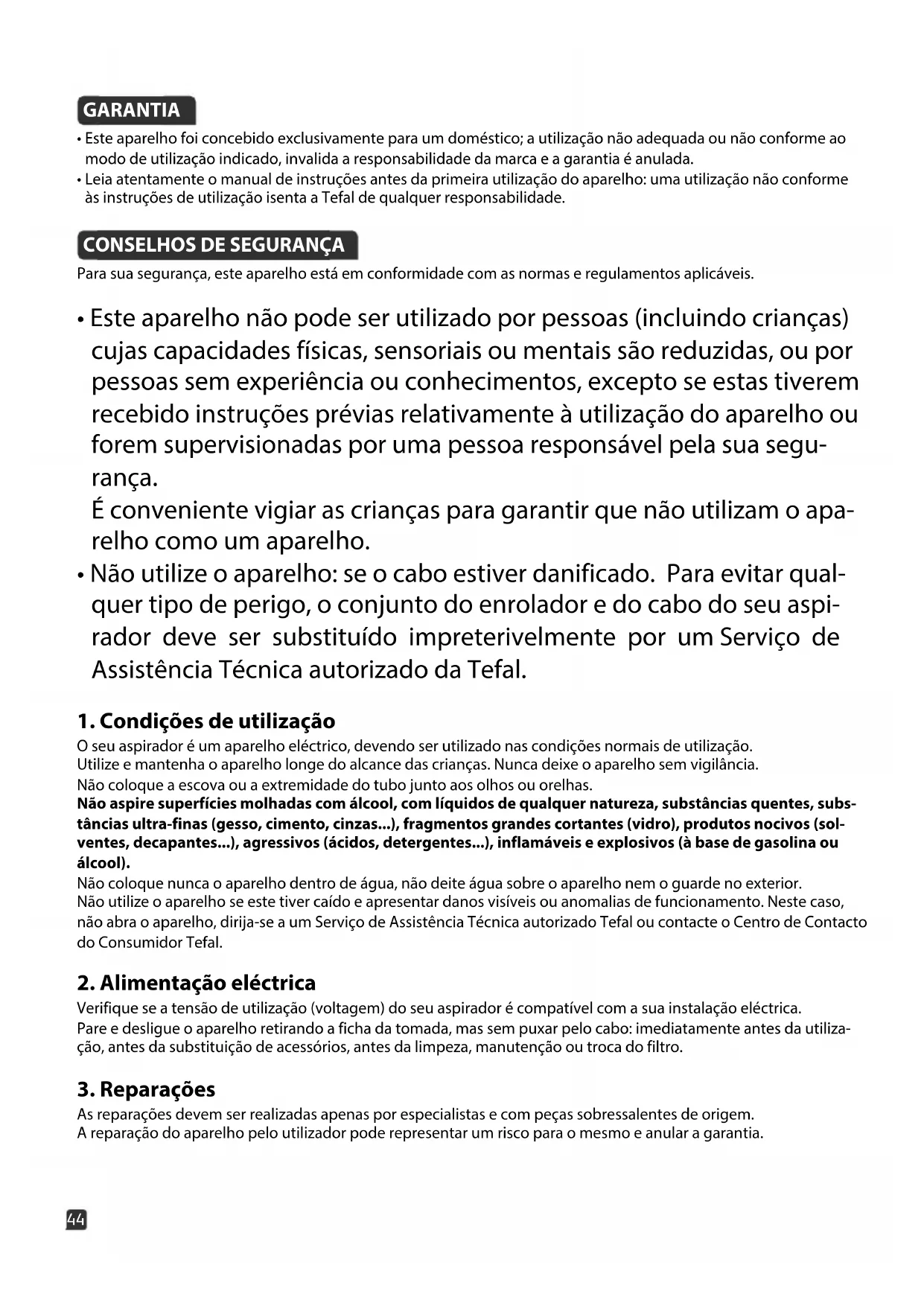

MANUAL DE UTILIZADOR Compact Force TW7824 TEFAL

• Este aparelho foi concebido exclusivamente para um doméstico; a utilização não adequada ou não conforme ao modo de utilização indicado, invalida a responsabilidade da marca e a garantia é anulada.
• Leia atentamente o manual de instruções antes da primeira utilização do aparelho: uma utilização não conforme às instruções de utilização isenta a Tefal de qualquer responsabilidade.

CONSELHOS DE SEGURANÇA

Para sua segurança, este aparelho está em conformidade com as normas e regulamentos aplicáveis.

- Este aparelho não pode ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais são reduzidas, ou por pessoas sem experiência ou conhecimentos, excepto se estas tiverem recebido instruções prévias relativamente à utilização do aparelho ou forem supervisionadas por uma pessoa responsável pela sua segurança.

É conveniente vigiar as crianças para garantir que não utilizam o aparelho como um aparelho.

- Não utilize o aparelho: se o cabo estiver danificado. Para evitar qualquer tipo de perigo, o conjunto do enrolador e do cabo do seu aspirador deve ser substituído impreterivelmente por um Serviço de Assistência Técnica autorizado da Tefal.

1. Condições de utilização

O seu aspirador é um aparelho eléctrico, devendo ser utilizado nas condições normais de utilização. Utilize e mantenha o aparelho longe do alcance das crianças. Nunca deixe o aparelho sem vigilância. Não coloque a escova ou a extremidade do tubo junto aos olhos ou orelhas.

Não aspire superfícies molhadas com álcool, com líquidos de qualquer natureza, substâncias quentes, substâncias ultra-finas (gesso, cimento, cinzas...), fragmentos grandes cortantes (vidro), produtos nocivos (solventes, decapantes...), agressivos (ácidos, detergentes...), inflamáveis e explosivos (à base de gasolina ou álcool).

Não coloque nunca o aparelho dentro de água, não deite água sobre o aparelho nem o guarde no exterior. Não utilize o aparelho se este tiver caído e apresentar danos visíveis ou anomalias de funcionamento. Neste caso, não abra o aparelho, dirija-se a um Serviço de Assistência Técnica autorizado Tefal ou contacte o Centro de Contacto do Consumidor Tefal.

2. Alimentação eléctrica

Verifique se a tensão de utilização (voltagem) do seu aspirador é compatível com a sua instalação eléctrica.

Pare e desligue o aparelho retirando a ficha da tomada, mas sem puxar pelo cabo: imediatamente antes da utilização, antes da substituição de acessórios, antes da limpeza, manutenção ou troca do filtro.

3. Reparações

As reparações devem ser realizadas apenas por especialistas e com peças sobressalentes de origem. A reparação do aparelho pelo utilizador pode representar um risco para o mesmo e anular a garantia.

DESCRIÇÃO

1 Tampa do aspirador
2 Botão de abertura da tampa
3 Parte frontal
4 Sistema de separação ar/pó

a – Separador com cones
b – Grelha de separação ar/pó
c – Compartimento de separação

5 Recipiente para o pó

a – Recipiente principal
b – Recipiente de pó fino
c – Juntas do recipiente para o pó

6 Nível de enchimento máximo do recipiente para o pó

7 Compartimento do recipiente para o pó

8 Pega de transporte

9 Abertura de aspiração

10 Grelha de saída de ar

11 Botão de ligar/desligar

12 Botão do enrolador do cabo

13 Posição "parking"

14 Rodas

16 a - Compartimento do filtro HEPA

b - Tampa de acesso ao filtro HEPA

17 Filtro HEPA * Consoante os modelos

a - Filtro HEPA* (ref RS-RT3846)
b - Filtro HEPA* lavável (ref RS-RT3733)

18 Cassete de filtração (ref RS-RT3732)

a – Filtro de espuma preto
b - Microfiltro

19 Sistema de presença da cassete de filtração (18)

Acessórios

20 Tubo flexível com pega ERGO COMFORT (21)

21 a – Pega ergonómica ERGO COMFORT

b – Escova integrada (EASY BRUSH)
c – Regulador mecânico da potência (POWER CONTROL)

22 Tubo telescópico metálico ERGO COMFORT

a – Sistema de bloqueio pega/tubo (LOCK SYSTEM)
b – Botão de regulação do tubo

23 Escova para todos os tipos de pavimento ERGO COMFORT

a – Sistema de bloqueio tubo/escova (LOCK SYSTEM)
b – Botão de 2 posições : escova recolhida para tapetes e alcatifas / escova saída para parquet e soalhos lisos.

24 Tubo para frestas e rodapés telescópico*
25 Escova para móveis*
26 Escova parquet Delta*
27A Escova parquet rectangular*
27B Bocal com escova amovível*

a – utilização para pavimento liso com frestas
b – utilização para pavimento de madeira (parquet)

28 Escova Turbo*

29 Mini escova turbo*
30 Suporte para acessórios*

ANTES DA PRIMEIRA UTILIZAÇÃO

1. Desembalagem

Desembale o aparelho, retire todas as eventuais etiquetas, guarde o certificado de garantia e leia atentamente o manual de instruções antes da primeira utilização do aparelho.

2. Conselhos e precauções

Antes de cada utilização, o cabo deve ser completamente desenrolado. Não o entale nem o passe por cima de arestas cortantes.

Se utilizar uma extensão eléctrica, certifique-se de que está em perfeitas condições e que possui uma tensão adaptada à potência do seu aspirador. Não puxe pelo cabo para desligar o aparelho.

Não puxe pelo cabo para deslocar o aspirador, segure pela pega de transporte.

Não utilize o cabo ou o tubo flexível para levantar o aparelho.

Desligue o aspirador e retire a ficha da tomada após cada utilização.

Desligue sempre o aspirador e retire a ficha da tomada antes da manutenção ou limpeza.

O seu aspirador está equipado com uma protecção que evita o sobreaquecimento do motor. Em alguns casos (utilização da pega em sofás, assentos,...), a protecção é desbloqueada e o aparelho pode emitir um ruído insólito e sem gravidade.

Utilize apenas acessórios e filtros de origem Tefal.

Verifique se todos os filtros estão bem colocados.

Não coloque o aspirador em funcionamento sem sistema de filtração (espuma, microfiltro e filtro).

Não volte a colocar a espuma e o microfiltro no aparelho se não estiverem completamente secos.

Em caso de dificuldades em obter os acessórios e os filtros para este aspirador, contacte o Centro de Contacto do Consumidor Tefal.

UTILIZAÇÃO

1. Montagem dos elementos do aparelho

Encaixe a extremidade do tubo flexível na entrada de aspiração situada na parte da frente do aparelho (fig.1).

Para o retirar, desencaixe a extremidade com a ajuda da mola e puxe.

Quando na posição de estacionamento, prenda o suporte para acessórios na ranhura situada na parte posterior do aspirador (fig.2) e arrume os acessórios no mesmo.

IMPORTANTE! Se o suporte para acessórios\* (30) estiver colocado na parte posterior do aparelho, é obriga tório retirá-lo para poder abrir a tampa (1) do aspirador.

• Encaixe o tubo telescópico metálico na extremidade da pega até ouvir um clique indicando o bloqueio (fig.3). Para desencaixar, pressione o botão de bloqueio do tubo e retire-o.
• Encaixe a escova para todos os tipos de pavimentos (23) na extremidade do tubo telescópico metálico até ouvir um clique indicando o bloqueio (fig.4). Para desencaixar, pressione o botão de bloqueio da escova e retire-a.
• Regule o tubo telescópico metálico para o comprimento desejado com a ajuda do sistema telescópico (TELES-COPIC SYSTEM) (fig.5)

Encaixe o acessório pretendido na extremidade do tubo telescópico metálico ou da pega:

• para tapetes e alcatifas: utilize a escova para todos os tipos de pavimentos na posição de escova recolhida ou a escova turbo* (fibras e pêlos de animais).
• Para os pavimentos lisos e pavimentos lisos com frestas (tipo pavimento em mosaico): utilize o bocal para todo o tipo de pavimentos (23) na posição de escova para fora ou, para um melhor resultado, utilize o bocal para pavimento liso* (27B.a*) sem escova amovível.
• Para os pavimentos frágeis de tipo pavimento de madeira (parquet), recomenda-se a utilização do bocal para pavimento de madeira (parquet) standard (26* ou 27A*) ou o bocal com escova de pelos associada (27B.b*).
• para os cantos e zonas de difícil acesso: utilize o tubo telescópico para frestas e rodapés*.
• para móveis e superfícies frágeis: utilize a escova integrada com pega (EASY BRUSH) ou a escova para móveis*.

ATENÇÃO Desligue sempre o aspirador e retire a ficha da tomada antes de trocar os acessórios.

CONSELHOS ERGONÓMICOS

Gama ERGO COMFORT SILENCE

Ergonómica, a gama ERGO COMFORT foi concebida para facilitar e melhorar o conforto do utilizador ao utilizar o aspirador.

Para evitar dobrar as costas e manter uma postura direita, queira:

1. Regular o comprimento do tubo telescópico de metal ERGO COMFORT de acordo com a sua morfologia (fig.6).
2. Colocar a mão livre à frente da pega ERGO COMFORT (fig.7).

2. Ligação do cabo e colocação do aparelho em funcionamento.

Desenrole completamente o cabo, ligue o aspirador à tomada e pressione o botão de Ligar/Desligar (fig.8).

ATENÇÃO: Não coloque o aspirador em funcionamento sem sistema de filtração (espuma, microfiltro e filtro).

Regule a potência de aspiração com o variador mecânico de potência localizado na pega (fig.9) :

• Posição (MIN) para a aspiração de tecidos delicados (cortinas, têxteis).
• Posição (Media) para a aspiração diária de todos os tipos de pavimentos, no caso de pouca sujidade.
• Posição (MAX) para a aspiração de pavimentos rijos (mosaicos, parquet,...), tapetes e alcatifas no caso de muita sujidade.

3 • Arrumação e transporte do aparelho

Após a utilização, pare o aspirador pressionando o botão Ligar/Desligar e desligue-o da tomada (fig.10). Arrume o cabo pressionando o botão enrolador do cabo (fig.11).

Graças à pega (8) pode transportar facilmente o seu aspirador.

Não transporte o aparelho pegando pela pega do recipiente para o pó (fig.12).

Quando arrumar o aspirador, coloque o tubo no local de arrumação na parte posterior do aparelho (fig.13). Não é necessário retirar o suporte para acessórios (30) para arrumar a gama de acessórios (fig.14).

LIMPEZA E MANUTENÇÃO

O ar que respiramos contém partículas que podem ser alergénios: larvas e dejectos de ácaros, bolores, pólen, fumos e resíduos de animais (pêlos, pele, saliva e urina).

As partículas mais finas penetram profundamente no aparelho respiratório onde podem provocar uma inflamação e alterar a função respiratória no seu todo.

Os filtros (H)EPA (High) Efficiency Particulate Air Filter, ou seja, filtros de alta eficácia para partículas aéreas, permitem reter as partículas mais finas.

Graças ao filtro (H)EPA, o ar rprojetado é mais saudável do que o ar aspirado.

IMPORTANTE: Desligue sempre o aspirador e retire a ficha da tomada antes de proceder à sua limpeza. Verifique e limpe regularmente o aspirador no seu todo e os diferentes filtros.

ATENÇÃO: Não coloque o aspirador em funcionamento sem sistema de filtração (espuma, microfiltro e filtro).

1 • Esvaziamento do recipiente para o pó (5)

Após cada utilização, esvazie o recipiente para o pó como indicado a seguir:

• Segure no recipiente para o pó pela pega e retire-o (fig.15).
• Separe o recipiente para pós finos (5b) do recipiente principal (5a) (fig.16).
• Despeje o recipiente principal para o lixo (fig.17) e, em seguida, esvazie o recipiente para pós finos (5b) (fig.18).
• Limpe as juntas do recipiente com a ajuda de um pano.
• Posicione o recipiente para pós finos sobre o recipiente principal (fig.19) e depois volte a colocar o recipiente para pó no respectivo lugar (fig.20).

ATENÇÃO: Nunca exceder o nível máximo (6) indicado no recipiente para pó.

2 • Lavagem do filtro de espuma preto (18a)

IMPORTANTE: A cada 6 meses ou quando a aspiração já não for satisfatória, lave o filtro de espuma preto.

• Pressione o botão de abertura da tampa (fig.21). Puxe a tampa para trás (fig.22).
• Retire o filtro de espuma preto (fig.23), lave-o e seque-o (fig.24). Deixe-o secar durante pelo menos 12 horas antes de voltar a colocá-lo.

ATENÇÃO: Deixe secar completamente o filtro de espuma preto e assegure-se de que está bem seco antes voltar a colocá-lo no aparelho.

- Substitua o filtro de espuma preto e feche a tampa.

3 • Limpeza do microfiltro (18b)

IMPORTANTE: Lave o microfiltro a cada 6 meses.

- Pressione o botão de abertura da tampa (fig.21). Puxe a tampa para trás (fig.22).

* Consoante os modelos: trata-se de equipamentos específicos de determinados modelos ou acessórios disponíveis em opção.

- Retire a cassete de filtração (18) e depois separe o filtro de espuma preto (18a) do microfiltro (18b) (fig.25).

- Lave o microfiltro (fig.26). Deixe-o secar durante pelo menos 12 horas antes de voltar a colocá-lo.

ATENÇÃO: Deixe secar completamente o microfiltro e assegure-se de que está bem seco antes de o voltar a colocar no aparelho.

- Substitua o microfiltro, em seguida o filtro de espuma preto, e feche a tampa.

ATENÇÃO: O seu aparelho está equipado com um sistema de segurança (19) de presença da cassete de filtração: a tampa não fecha sem a cassete de filtração (18a+18b).

A cassete de filtração ref. RS-RT3732 (18a+18b) está disponível no seu revendedor ou nos Serviços de Assistência Técnica autorizados Tefal.

IMPORTANTE: Se após a limpeza do filtro de espuma preto e do microfiltro o seu aspirador não melhorar o desempenho, limpe o filtro HEPA.

4 • Limpeza do filtro HEPA RS-RT3846\* (17a)

- Se necessário, retire o suporte para acessórios (30)* e, em seguida, posicione o aspirador na posição vertical (fig.27).

- Abra a tampa de acesso ao filtro HEPA (fig.28)

- Retire o filtro HEPA do respectivo compartimento (fig.29). Limpe o filtro HEPA sacudindo-o ligeiramente para o caixote do lixo (fig.30). Volte a colocá-lo no compartimento (fig.32).

- Volte a colocar a tampa até ouvir um "clique" de encaixe.

IMPORTANTE: Troque o filtro HEPA a cada 12 meses. O filtro HEPA está disponível no seu revendedor ou nos Serviços de Assistência Técnica autorizados Tefal.

5 • Lave o filtro HEPA lavável\* ref. RS-RT3733\* (17b)

Atenção! : esta lavagem é exclusivamente para o filtro HEPA ref RS-RT3733*

- Se necessário, retire o suporte para acessórios (30)* e, em seguida, posicione o aspirador na posição vertical (fig.27)

- Abra a tampa de acesso ao filtro HEPA (fig.28)

- Retire o filtro HEPA do respectivo compartimento (fig.29).

- Sacuda o filtro HEPA para um caixote do lixo (fig.30), de seguida, lave-o com água limpa, depois deixe secar durante pelo menos 24 horas (fig.31) (assegure-se de que o filtro está bem seco antes de o voltar a colocar).

- Volte a colocar o filtro HEPA no respectivo compartimento (fig.32).

- Volte a colocar a tampa até ouvir um clique de encaixe.

O filtro HEPA lavável* (ref. RS-RT3733) está disponível no seu revendedor ou nos Serviços de Assistência Técnica autorizados Tefal.

6 • Limpeza do sistema de separação ar/pó (4)

- Retire o tubo flexível do aspirador.

- Abra a tampa do aspirador (fig.21-22).

- Pressione o botão de ejecção do separador (fig.33) e, em seguida, retire o sistema de separação (fig.34).

- Retire o compartimento de separação (4c) rodando ligeiramente para a esquerda (fig.35), em seguida, separa os dois elementos (fig.36).

- Lave os elementos (4a+b e 4c) com água limpa (fig.37) e deixe-os secar durante 6 horas.

- Volte a colocar os elementos do sistema de filtração (4) no respectivo lugar:

- coloque o compartimento de separação (4c) sobre o sistema de separação (4a+b) (fig.38) rodando ligeiramente até ouvir um “clique” de fecho (fig.39).

- em seguida, volte a colocar o conjunto do sistema de separação (4) dentro do aparelho (fig.40) e feche a tampa.

- Limpe o corpo do aparelho e os acessórios com um pano macio humedecido e depois seque com um pano seco. - Lave o recipiente para o pó (5a+ 5b) com água limpa ou com detergente para a loiça, depois seque com um pano seco.

IMPORTANTE: Não utilize detergentes agressivos ou abrasivos. A transparência do recipiente para o pó e/ou da parte frontal e/ou da tampa pode alterar-se ao longo do tempo mas não influencia o desempenho do aparelho.

ATENÇÃO: Não lave a tampa do aspirador com água corrente. Limpe-a com um pano macio e húmido.

RESOLUÇÃO DE PROBLEMAS

IMPORTANTE: Se o aspirador não estiver a funcionar correctamente, antes de proceder a qualquer verificação, desligue-o pressionando o pedal de Ligar/Desligar.

O aspirador não começa a funcionar

- O aparelho não está ligado à corrente. Verifique se o aparelho está correctamente ligado.

O aspirador não aspira

• Um acessório, o tubo, o tubo flexível, o separador (4a), a grelha de separação ar/pó (4b) ou o compartimento de separação (4c) estão obstruídos: desobstrua-os.
• O sistema de filtragem está saturado:
• Limpe o filtro HEPA ref RS-RT3846* (17a) consoante o procedimento e volte a colocá-lo no compartimento ou lave o filtro HEPA lavável ref RS-RT3733* (17b) consoante o procedimento e volte a colocá-lo no compartimento. Se o filtro HEPA estiver danificado, troque-o.
• Cassete de filtração (ref RS-RT3732): limpe o filtro de espuma preto (18a) e o microfiltro (18b) consoante o procedimento.

O aspirador aspira mal, faz barulho, sibilos

• Um acessório, o tubo, o tubo flexível, o separador (4a), a grelha de separação ar/pó (4b) ou o compartimento de separação (4c) estão parcialmente obstruídos: desobstrua-os.
• O recipiente para o pó está cheio: esvazie-o e lave-o.
• A tampa do aspirador não está no devido lugar: feche bem a tampa.
• O recipiente para o pó está mal colocado: volte a colocá-lo correctamente.
• O regulador mecânico de potência* da pega está aberto: feche-o.

Se o separador com cones (4a) ficar cheio

• O pó acumula-se no compartimento de separação (4c): confirme que nada obstrui a conduta situada entre o compartimento de separação (4c) e o recipiente para o pó (5). Confirme que nada obstrui as entradas do recipiente para o pó.
• As entradas do recipiente para o pó estão obstruídas: retire o recipiente para o pó e esvazie-o. Limpe as juntas do recipiente para o pó.

É difícil deslocar a escova

- Abra o regulador mecânico de potência da pega.

O cabo não enrola completamente

- O cabo enrola devagar: retire novamente o cabo e pressione o botão enrolador do cabo.

Se o problema persistir, entregue o aspirador num Serviço de Assistência Técnica Tefal autorizado, ou contacte o Centro de Contacto do Consumidor Tefal.
