MANUAL DE UTILIZADOR HD 8423/01 PHILIPS

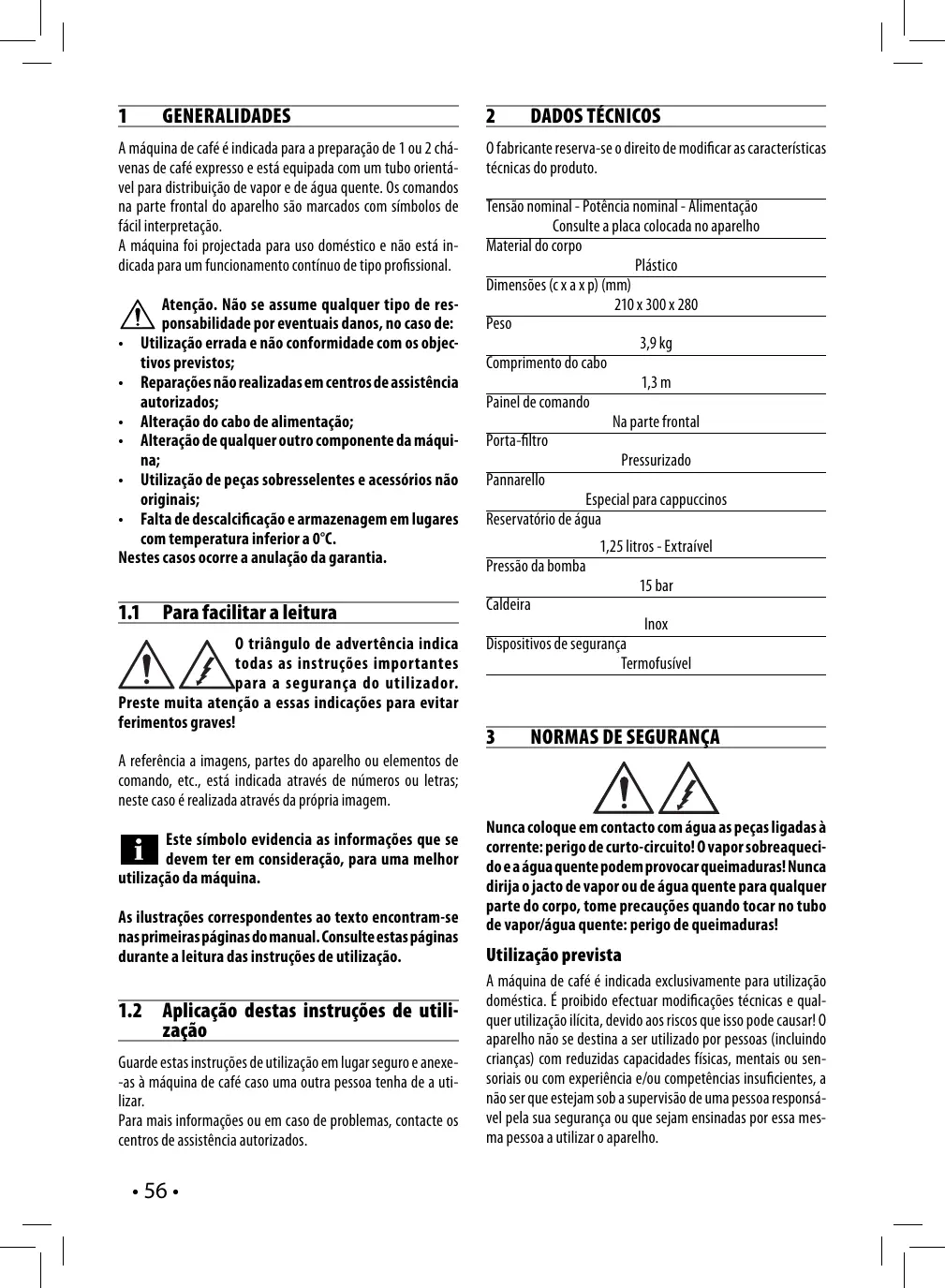

GENERALIDADES A máquina de café é indicada para a preparação de 1 ou 2 chávenas de café expresso e está equipada com um tubo orientável para distribuição de vapor e de água quente. Os comandos na parte frontal do aparelho são marcados com símbolos de fácil interpretação. A máquina foi projectada para uso doméstico e não está indicada para um funcionamento contínuo de tipo profissional. Atenção. Não se assume qualquer tipo de responsabilidade por eventuais danos, no caso de: • Utilização errada e não conformidade com os objectivos previstos; • Reparações não realizadas em centros de assistência autorizados; • Alteração do cabo de alimentação; • Alteração de qualquer outro componente da máquina; • Utilização de peças sobresselentes e acessórios não originais; • Falta de descalcificação e armazenagem em lugares com temperatura inferior a 0°C. Nestes casos ocorre a anulação da garantia.

DADOS TÉCNICOS O fabricante reserva-se o direito de modificar as características técnicas do produto. Tensão nominal - Potência nominal - Alimentação Consulte a placa colocada no aparelho Material do corpo Plástico Dimensões (c x a x p) (mm) 210 x 300 x 280 Peso 3,9 kg Comprimento do cabo 1,3 m Painel de comando Na parte frontal Porta-filtro Pressurizado Pannarello Especial para cappuccinos Reservatório de água 1,25 litros - Extraível Pressão da bomba 15 bar

Para facilitar a leitura

O triângulo de advertência indica todas as instruções importantes para a segurança do utilizador. Preste muita atenção a essas indicações para evitar ferimentos graves!

Caldeira Inox Dispositivos de segurança Termofusível

NORMAS DE SEGURANÇA A referência a imagens, partes do aparelho ou elementos de comando, etc., está indicada através de números ou letras; neste caso é realizada através da própria imagem. Este símbolo evidencia as informações que se devem ter em consideração, para uma melhor utilização da máquina. As ilustrações correspondentes ao texto encontram-se nas primeiras páginas do manual. Consulte estas páginas durante a leitura das instruções de utilização.

1.2 Aplicação destas instruções de utilização Guarde estas instruções de utilização em lugar seguro e anexe-as à máquina de café caso uma outra pessoa tenha de a utilizar. Para mais informações ou em caso de problemas, contacte os centros de assistência autorizados.

Nunca coloque em contacto com água as peças ligadas à corrente: perigo de curto-circuito! O vapor sobreaquecido e a água quente podem provocar queimaduras! Nunca dirija o jacto de vapor ou de água quente para qualquer parte do corpo, tome precauções quando tocar no tubo de vapor/água quente: perigo de queimaduras!

Utilização prevista A máquina de café é indicada exclusivamente para utilização doméstica. É proibido efectuar modificações técnicas e qualquer utilização ilícita, devido aos riscos que isso pode causar! O aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, mentais ou sensoriais ou com experiência e/ou competências insuficientes, a não ser que estejam sob a supervisão de uma pessoa responsável pela sua segurança ou que sejam ensinadas por essa mesma pessoa a utilizar o aparelho.

Ligue a máquina de café somente numa tomada de corrente adequada. A tensão deve corresponder à indicada na placa do aparelho.

componentes internos da máquina. Não utilize, para fins alimentares, a água restante no reservatório durante alguns dias, lave o reservatório e encha com água fresca potável.

Espaço para a utilização e manutenção

Nunca utilize a máquina de café se o cabo de alimentação estiver defeituoso. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu serviço de assistência a clientes. Não passe o cabo de alimentação por ângulos e sobre arestas vivas, por cima de objectos muito quentes e proteja-o do óleo. Não transportar a máquina de café ou puxar pelo cabo. Não extraia a ficha da tomada puxando-a pelo cabo, nem lhe toque com as mãos molhadas. Evite que o cabo de alimentação caia livremente abaixo de mesas ou estantes.

Para o correcto e bom funcionamento da máquina de café recomenda-se o seguinte: • Seleccione uma superfície de apoio bem nivelada; • Seleccione um ambiente suficientemente iluminado, higiénico e com uma tomada de corrente facilmente acessível; • Preveja uma distância mínima das paredes à máquina como indicado na figura (Fig.A).

Protecção de outras pessoas Mantenha as crianças sob supervisão, para evitar que brinquem com o aparelho. As crianças não se apercebem do perigo associado aos electrodomésticos. Não deixe ao alcance das crianças os materiais utilizados para embalar a máquina.

Perigo de queimaduras Evite dirigir contra si mesmo e/ou outros o jacto de vapor sobreaquecido e/ou de água quente. Utilize sempre as pegas ou os botões apropriados. Nunca retire o porta-filtro pressurizado durante a distribuição do café. Durante a fase de aquecimento podem sair gotas de água quente do grupo de distribuição do café. Não distribua café quando a máquina está em sobreaquecimento, ou seja, quando os indicadores luminosos “ ” e “ ” estão acesos ao mesmo tempo.

Localização Coloque a máquina de café num local seguro, onde ninguém possa virá-la ou ser ferido por ela. Pode ser expelida água quente ou vapor sobreaquecido: perigo de queimaduras! Não mantenha a máquina a temperaturas inferiores a 0 ºC; o gelo poderia danificar a máquina. Não utilize a máquina de café ao ar livre. Não coloque a máquina em superfícies muito quentes e perto de chamas livres, para evitar que a carcaça derreta ou fique danificada.

Limpeza Antes de limpar a máquina, é indispensável desligar a máquina com a tecla ON/OFF e depois retirar a ficha da tomada de corrente. Além disso, deve esperar que a máquina arrefeça. Nunca mergulhe a máquina em água! É rigorosamente proibido tentar modificar de algum modo os

Armazenamento da máquina Quando a máquina permanecer inutilizada por um longo período de tempo, deverá desligá-la e retirar a ficha da tomada. Guarde-a num local seco e não acessível a crianças. Proteja-a do pó e da sujidade.

Reparações / Manutenção No caso de avarias, defeitos ou suspeita de defeito após uma queda, retire imediatamente a ficha da tomada. Nunca coloque em funcionamento uma máquina defeituosa. Somente os Centros de Assistência Autorizados podem realizar intervenções e reparações. No caso de intervenções não realizadas segundo as normas, rejeita-se qualquer tipo de responsabilidade por eventuais danos.

Medidas contra incêndio Em caso de incêndio, utilize extintores de dióxido de carbono (CO2). Não utilize água ou extintores de pó.

Legenda dos componentes da máquina (Pág.2) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

Painel de comando Tampa do reservatório de água Botão de água quente / vapor Sede para acessórios Reservatório de água Suporte de apoio para chávenas Depósito de recuperação da água + grelha (se for prevista) Grupo de distribuição de café Tubo de vapor (Pannarello) Cabo de alimentação Tecla ON/OFF Porta-filtro pressurizado Medidor para café moído Filtro para café moído (único para a distribuição de 1 ou 2 cafés) Adaptador para filtro de café em pastilhas Filtro para café em pastilhas Botão de selecção Indicador luminoso de "máquina ligada"

Alimentação de corrente

19 Indicador luminoso de "Vapor pronto" 20 Indicador luminoso de café / água - "Máquina pronta"

INSTALAÇÃO Para a sua segurança e a de terceiros, siga escrupulosamente as “Normas de segurança” indicadas no cap. 3.

4.1 Embalagem A embalagem original foi concebida e realizada para proteger a máquina durante o transporte. Recomenda-se conservá-la para uma possível necessidade de transporte no futuro.

4.2 Advertências de instalação Antes de instalar a máquina, observe as seguintes indicações de segurança: • coloque a máquina num local seguro; • certifique-se de que as crianças não têm a possibilidade de brincar com a máquina; • não coloque a máquina sobre superfícies muito quentes ou perto de chamas livres. A máquina de café está agora pronta para ser ligada à rede eléctrica. Obs.: aconselha-se lavar os componentes antes da sua primeira utilização e/ou depois de um período sem utilização.

4.3 Ligação da máquina A corrente eléctrica pode ser perigosa! Por conseguinte, siga sempre escrupulosamente as normas de segurança. Nunca utilize cabos defeituosos! Os cabos e as fichas defeituosos devem ser imediatamente substituídos pelos Centros de Assistência Autorizados. A tensão do aparelho foi programada na fábrica. Certifique-se de que a tensão de rede corresponde às indicações apresentadas na placa de identificação posicionada no fundo do aparelho. •

Introduza a ficha numa tomada de parede de tensão adequada.

4.4 Reservatório de água • •

(Fig.1A) - Remova a tampa do reservatório de água (2) levantando-a. (Fig.1B) - Retire o reservatório de água (5).

(Fig.2) - Enxagúe-o e encha-o com água fresca potável; não ultrapasse o nível (MÁX) indicado no reservatório.

Introduza no reservatório sempre e unicamente água fresca potável sem gás. Água quente e também outros líquidos podem danificar o reservatório. Não coloque a máquina em funcionamento sem água: assegure-se que haja água suficiente dentro do reservatório. •

(Fig.3A) - Introduza o reservatório certificando-se de que o reposiciona correctamente na sua sede e coloque a tampa (2).

Certifique-se de que o reservatório está bem inserido na máquina, pressionando-o correctamente até ao fim (DEVE SER COMPLETAMENTE VISÍVEL A REFERÊNCIA DA FIG.3B) para evitar fugas de água do fundo.

4.5 Carregamento do circuito No início, depois de ter distribuído vapor ou após a finalização da água no reservatório, o circuito da máquina deve ser recarregado. • Pressione a tecla ON/OFF (11); o indicador luminoso (18) acende-se para indicar que a máquina está ligada. • (Fig.4) - Coloque um recipiente abaixo do tubo de vapor (Pannarello). • Abra o botão (3) “água quente/vapor” rodando-o no sentido oposto ao dos ponteiros do relógio. • (Fig.5) - Coloque o botão de selecção (17) na posição " ". • Aguarde que saia um jacto regular de água do tubo de vapor (Pannarello). • (Fig.5) - Coloque o botão de selecção (17) na posição " ". • Feche o botão (3) “água quente/vapor” rodando-o no sentido dos ponteiros do relógio. Remova o recipiente.

4.6 Primeira utilização ou após um período sem utilização Esta simples operação assegura-lhe uma óptima distribuição e deve ser realizada: - na primeira utilização; - quando a máquina permanecer sem ser utilizada por um longo período de tempo (por mais de 2 semanas). A água distribuída deve ser esvaziada num local de descarga apropriado e não pode ser utilizada para a alimentação. Se o recipiente se encher,durante o ciclo, pare a distribuição e esvazie-o antes de recomeçar a operação.

(Fig.2) - Enxagúe o reservatório e encha-o com água fresca potável. (Fig.4) - Coloque um recipiente abaixo do tubo de vapor (Pannarello). Abra a torneira (3) rodando-a no sentido contrário ao dos ponteiros do relógio. (Fig.5) - Coloque o botão de selecção (17) na posição " ". Distribua todo o conteúdo do reservatório de água pelo tubo de vapor/água quente (Pannarello); para finalizar a distribuição coloque o botão de selecção (17) na posição " " e feche a torneira (3) virando-a no sentido dos ponteiros do relógio. (Fig.2) - Encha o reservatório com água fresca potável. (Fig.13-14) - Introduza o porta-filtro abaixo do grupo de distribuição (8), virando-o da esquerda para a direita até se bloquear. (Fig.15) - Introduza um recipiente adequado abaixo do porta-filtro. (Fig.16) - Rode o botão de selecção (17) para a posição " " e distribua toda a água presente no reservatório. (Fig.17) - Antes de a água terminar completamente, pare a distribuição e coloque o botão de selecção (17) na posição " ". Encha novamente o reservatório e aguarde que o indicador luminoso de "máquina pronta" (20) se acenda. (Fig.19) - Remova o porta-filtro do grupo virando-o da direita para a esquerda e enxagúe-o com água fresca potável.

Se, depois de colocar o botão de selecção (17) na posição " " NÃO sair café, coloque o botão de selecção (17) na posição " " e consulte a tabela "Resolução de problemas" antes de remover o porta-filtro.

Agora a máquina está pronta; os detalhes de funcionamento para a distribuição de café e de vapor podem ser consultados nos respectivos capítulos.

DISTRIBUIÇÃO DO CAFÉ

Atenção! Durante a distribuição do café é proibido desligar o porta-filtro pressurizado rodando-o manualmente no sentido dos ponteiros do relógio. Perigo de queimaduras.

Durante esta operação o indicador luminoso (20) de "máquina pronta" poderá acender-se e apagar-se; este funcionamento deve ser considerado normal e não uma anomalia. Antes de utilizar, certifique-se de que o botão (3) de água quente/vapor esteja fechado e de que o reservatório de água da máquina contenha uma quantidade suficiente de água. Pressione a tecla ON/OFF (11); o indicador luminoso (18) acende-se para indicar que a máquina está ligada. Aguarde o indicador luminoso (20) de "máquina pronta" se acender, agora a máquina está pronta para distribuir o café.

Os acessórios para a distribuição do café são guardados numa sede estudada especificamente para tornar estas operações simples e imediatas. Em relação ao medidor para o café moído e/ou os filtros necessários, levante a tampa (2) e retire o quanto desejado (Fig.35 e Fig.36)

(Fig.7) - Introduza o filtro (14) no porta-filtro pressurizado (12); na primeira utilização o filtro já se encontra introduzido. (Fig.13) - Introduza o porta-filtro debaixo do grupo de distribuição (8). (Fig.14) - Rode o porta-filtro da esquerda para a direita até se bloquear. Solte a pega do porta-filtro pressurizado. Um sistema automático agora recolocará a pega ligeiramente para a esquerda. Este movimento garante o perfeito funcionamento do porta-filtro pressurizado. (Fig.16) - Pré-aqueça o porta-filtro pressurizado colocando o botão de selecção (17) na posição " "; a água começará a sair do porta-filtro pressurizado (esta operação é necessária apenas para o primeiro café). (Fig.17) -Depois de ter distribuído 50cc de água, coloque o botão de selecção (17) na posição " " para interromper a distribuição. (Fig.19) - Retire o porta-filtro da máquina, virando-o da direita para a esquerda, e deite fora a água restante. Graças ao filtro especial (14) fornecido com à máquina, não precisa trocar o filtro para obter um ou dois cafés. (Fig.35) - Retire o medidor da máquina. (Fig.8) - Deite 1-1,5 medidores para um único café ou 2 medidores cheios até à borda para o café duplo; limpe a borda do porta-filtro dos resíduos de café. (Fig.13) - Introduza o porta-filtro (12) debaixo do grupo de distribuição (8). (Fig.14) - Rode o porta-filtro da esquerda para a direita até se bloquear. (Fig.15) - Pegue 1 ou 2 chávenas pequenas pré-aquecidas e coloque-as debaixo do porta-filtro pressurizado; certifique-se de que estão colocadas correctamente debaixo dos furos de saída do café. (Fig.14) - Rode o botão de selecção (17) para a posição " ". (Fig.17) - Depois de alcançada a quantidade de café desejada, rode o botão de selecção (17) para a posição " " para interromper a distribuição de café. Depois de terminada a distribuição, aguarde alguns segundos; retire as chávenas com o café (Fig.18). (Fig.19) - No fim da distribuição aguarde uns segundos, retire o porta-filtro pressurizado e deite fora as borras.

Obs.: no porta-filtro permanece uma pequena quantidade de água; isto é normal e é devido às características do porta-filtro.

Observação importante: O filtro (14) deve estar sempre limpo para garantir um resultado perfeito. Lave diariamente após a utilização.

5.2 Com café em pastilhas • • • • •

(Fig.9) - Tire, utilizando uma colher (chá), o filtro para café moído (14) do porta-filtro pressurizado (12). (Fig.10) - Introduza no porta-filtro pressurizado (12), o adaptador para as pastilhas (15), com a parte convexa virada para baixo. (Fig.11) - Depois, introduza o filtro para pastilhas (16) no porta-filtro pressurizado (12). (Fig.13) - Introduza o porta-filtro pressurizado debaixo do grupo de distribuição (8). (Fig.14) - Rode o porta-filtro da esquerda para a direita até se bloquear. Solte a pega do porta-filtro pressurizado. Um sistema automático agora recolocará a pega ligeiramente para a esquerda. Este movimento garante o perfeito funcionamento do porta-filtro pressurizado. (Fig.16) - Pré-aqueça o porta-filtro pressurizado colocando o botão de selecção (17) na posição " "; a água começará a sair do porta-filtro pressurizado (esta operação é necessária apenas para o primeiro café). (Fig.17) -Depois de ter distribuído 50cc de água, coloque o botão de selecção (17) na posição " " para interromper a distribuição. (Fig.19) - Tire o porta-filtro pressurizado da máquina virando-o da direita para a esquerda, e deite fora a água restante. (Fig.12) - Introduza a pastilha no porta-filtro; certifique-se de que o papel da pastilha não sai do porta-filtro. (Fig.13) - Introduza o porta-filtro pressurizado debaixo do grupo de distribuição (8). (Fig.14) - Rode o porta-filtro da esquerda para a direita até se bloquear. Pegue 1 chávena pequena pré-aquecida e posicione-a debaixo do porta-filtro; certifique-se de que está colocada correctamente debaixo dos furos de saída do café. (Fig.16) - Rode o botão de selecção (17) para a posição " ". (Fig.17) - Depois de alcançada a quantidade de café desejada, vire o botão de selecção (17) para a posição " " para interromper a distribuição de café; retire a chávena com o café. (Fig.19) - No fim da distribuição aguarde uns segundos, retire o porta-filtro e deite fora a pastilha utilizada.

Observação importante: O filtro (16) e o adaptador (15) devem estar sempre limpos para garantir um resultado perfeito. Lave diariamente após a utilização.

Em linhas gerais é possível utilizar todos os tipos de café existentes à venda. Todavia, o café é um produto natural e o seu gosto muda conforme a origem e a mistura; é preferível, portanto, experimentar vários tipos de café, para encontrar o que satisfaz da melhor maneira os gostos pessoais. Para um melhor resultado, aconselha-se utilizar misturas preparadas especialmente para máquinas de café expresso. O café deveria sair sempre regularmente do porta-filtro pressurizado, sem gotejar. A velocidade de saída do café pode ser modificada mudando levemente a dose de café no filtro e/ou utilizando um café com um grau de moagem diferente. Para obter um melhor resultado na chávena e para facilitar a limpeza e a preparação, a Saeco aconselha a utilizar café em pastilhas monodose da marca ESE.

ANTES DE REALIZAR QUALQUER OPERAÇÃO RELATIVA À DISTRIBUIÇÃO DO VAPOR OU DA ÁGUA QUENTE, CERTIFIQUE-SE DE QUE O TUBO DE VAPOR (PANNARELLO) ESTEJA ORIENTADO SOBRE O DEPÓSITO DE RECUPERAÇÃO DE ÁGUA.

ÁGUA QUENTE Perigo de queimaduras! Durante o início da distribuição podem verificar-se breves salpicos de água quente. O tubo de distribuição pode alcançar temperaturas elevadas: evite tocá-lo directamente com as mãos. • • • • • •

ESCOLHA DO TIPO DE CAFÉ - SUGESTÕES Durante esta operação o indicador luminoso (20) de "máquina pronta" poderá acender-se e apagar-se; este funcionamento deve ser considerado normal e não uma anomalia. Antes do uso, certifique-se de que o botão (3) água quente/ vapor esteja fechado e que o reservatório de água da máquina contenha uma quantidade suficiente de água. Pressione a tecla ON/OFF (11); o indicador luminoso vermelho (18) acende-se para indicar que a máquina está ligada. Aguarde que o indicador luminoso (20) de "máquina pronta" se acenda; agora a máquina está pronta. (Fig.21) - Coloque um recipiente ou um copo (chá) debaixo do tubo de vapor (Pannarello). (Fig.21) - Abra o botão (3) virando-o no sentido contrário

ao dos ponteiros do relógio. (Fig.22) - Coloque o botão de selecção (17) na posição " ". (Fig.23) - Depois de retirada a quantidade desejada de água quente, coloque o botão de selecção (17) na posição " ". (Fig.24) - Feche o botão (3) virando-o no sentido dos ponteiros do relógio. Retire o recipiente com a água quente.

Aconselha-se uma distribuição máxima de 60 segundos. •

VAPOR / CAPPUCCINO Perigo de queimaduras! Durante o início da distribuição podem verificar-se breves salpicos de água quente. O tubo de distribuição pode alcançar temperaturas elevadas: evite tocá-lo directamente com as mãos. Atenção! Não faça a distribuição de café quando a função vapor estiver seleccionada porque a temperatura é muito elevada e há o risco de queimaduras. Atenção! Durante a distribuição do vapor é proibido remover o porta-filtro (caso esteja inserido) rodando-o manualmente no sentido dos ponteiros do relógio. Perigo de queimaduras! O porta-filtro só pode ser removido após ter recolocado o botão de selecção (17) na posição " " e de ter arrefecido a máquina através do procedimento descrito no par.4.5. • • • • • • • •

Durante esta operação o indicador luminoso (20) de "máquina pronta" poderá acender-se e apagar-se; este funcionamento deve ser considerado normal e não uma anomalia. Antes do uso, certifique-se de que o botão (3) água quente/ vapor esteja fechado e que o reservatório de água da máquina contenha uma quantidade suficiente de água. Pressione a tecla ON/OFF (11); o indicador luminoso (18) acende-se para indicar que a máquina está ligada. Aguarde que o indicador luminoso (20) de "máquina pronta" se acenda. (Fig.25) - Coloque o botão de selecção (17) na posição " "; o indicador luminoso (20) apaga-se. Aguarde que o indicador luminoso (19) se acenda; neste ponto a máquina está pronta para distribuir o vapor. (Fig.26) - Introduza um recipiente abaixo do tubo de vapor. (Fig.26) - Abra o botão (3) durante alguns segundos, de modo a fazer sair a água residual do tubo de vapor (Pannarello); em pouco tempo começará a sair apenas vapor. (Fig.27) - Feche o botão (3) e tire o recipiente. Encha com leite frio 1/3 do recipiente que deseja utilizar para preparar o cappuccino.

(Fig.28) - Mergulhe o tubo de vapor no leite e abra o botão (3) virando-o no sentido contrário ao dos ponteiros do relógio; vire lentamente o recipiente com o leite, de baixo para cima para tornar o aquecimento uniforme.

Depois de terminada a distribuição, feche o botão (3) virando no sentido dos ponteiros do relógio; retire a chávena com o leite batido. (Fig.30) - Coloque o botão de selecção (17) na posição " ". Se ambos os indicadores luminosos " " e " " estiverem acesos, a temperatura da máquina será demasiado elevada para distribuir o café. Proceda ao carregamento do circuito descrito no par.4.5 para tornar a máquina operativa.

Obs.: a máquina estará operativa quanto o indicador luminoso de "máquina pronta" estiver aceso de modo fixo. Note bem: se não conseguir fazer a distribuição de um cappuccino como descrito, será preciso recarregar o circuito como descrito no par. 4.5 e, de seguida, repita as operações. O mesmo sistema pode ser utilizado para o aquecimento de outras bebidas. •

Limpe, após esta operação, o tubo de vapor com um pano húmido.

POUPANÇA DE ENERGIA A máquina está projectada para a poupança de energia. A máquina desliga-se automaticamente após 9 minutos de inactividade. Para reiniciar a máquina, basta pressionar a tecla ON/OFF (11); o indicador luminoso (18) de "máquina ligada" acende-se. Aguarde que o indicador luminoso (20) de "máquina pronta" se acenda.

Para garantir um melhor resultado utilize leite frio

LIMPEZA A manutenção e a limpeza só podem ser realizadas quando a máquina estiver fria e desligada da corrente eléctrica. • Não mergulhe a máquina em água e não introduza os componentes na máquina de lavar louça. • Não utilize álcool etílico, solventes e/ou agentes químicos agressivos. • Aconselha-se a limpar quotidianamente o reservatório de água e a enchê-lo com água fresca. • (Fig.31-33) - Diariamente, depois de aquecido o leite, desmonte a parte externa do Pannarello e lave-a com água potável fresca. • (Fig.31-32-33) - Semanalmente será preciso limpar o tubo de vapor. Para realizar essa operação, deve-se: - remover a parte externa do Pannarello (para a limpeza regular); - retirar a parte superior do Pannarello do tubo de vapor; - lavar a parte superior do Pannarello com água fresca potável; - lavar o tubo de vapor com um pano húmido e remover eventuais resíduos de leite; - reposicionar a parte superior no tubo de vapor (certifique-se de que está completamente introduzida); Monte novamente a parte externa do Pannarello. • (Fig.34) - Esvazie e lave diariamente a bandeja de limpeza. • Para a limpeza do aparelho utilize um pano macio humedecido com água. • (Fig.20) - Para a limpeza do porta-filtro pressurizado proceda da seguinte forma: - (Fig.9) - retire o filtro, lave-o cuidadosamente com água quente. - retire o adaptador (quando presente), lave-o cuidadosamente com água quente. - lave o interior do porta-filtro pressurizado. • Não seque a máquina e/ou os seus componentes utilizando um forno de microondas e/ou um forno convencional. • (Fig.35-36) - Semanalmente limpe a sede dos acessórios com um pano húmido para remover eventuais resíduos de café ou pó em geral. Obs.: não lave o porta-filtro pressurizado na máquina de lavar louça.

DESCALCIFICAÇÃO A formação de calcário acontece com o uso do aparelho; é preciso realizar a descalcificação a cada 1-2 meses de utilização da máquina e/ou quando houver uma redução da capacidade da água. Utilize exclusivamente o produto descalcificante Saeco. O indicado no manual de uso e manutenção tem prioridade em relação às indicações descritas nos acessórios e/ou materiais de uso vendidos separadamente, onde exista um conflito. Utilize o produto descalcificante Saeco (Fig.B). Foi concebido especificamente para manter da melhor forma o desempenho e a funcionalidade da máquina durante toda a sua vida útil, assim como para evitar, se for utilizado correctamente, qualquer alteração do produto distribuído. Antes de iniciar o ciclo de descalcificação assegure-se que: O FILTRO DA ÁGUA TENHA SIDO REMOVIDO, se utilizado. Não beba a solução descalcificante e os produtos distribuídos até à conclusão do ciclo. Nunca utilize, em nenhuma circunstância, o vinagre como descalcificante. 1 (Fig.13-14) - Introduza o porta-filtro abaixo do grupo de distribuição (8), rode-o da esquerda para a direita até que se bloqueie. 2 (Fig.1B) - Remova e esvazie o reservatório de água. 3 (Fig.2) - Deite METADE do conteúdo da garrafa de descalcificante concentrado Saeco no reservatório de água do aparelho e encha-o com água fresca potável até alcançar o nível MÁX. 4 Ligue a máquina pressionando a tecla ON/OFF (11); o indicador luminoso (18) acende-se. (Fig.21) - Retire (como descrito no capítulo 7 do manual) pelo tubo de vapor/água quente 2 chávenas (aproximadamente 150 ml cada uma) de água; depois disso desligue a máquina através da tecla ON/OFF (11); o indicador luminoso (18) apaga-se 5 Deixe o descalcificante actuar cerca de 15-20 minutos com a máquina desligada. 6 Ligue a máquina pressionando a tecla ON/OFF (11). (Fig.21) - Retire (como descrito no capítulo 7 do manual) pelo tubo de vapor/água quente 2 chávenas (aproximadamente 150 ml cada uma) de água. De seguida, desligue a máquina através da tecla ON/OFF (11) e deixe-a desligada durante 3 minutos. 7 Repita as operações descritas no ponto 6 até ao completo esvaziamento do reservatório de água. 8 (Fig.2) - Enxagúe o reservatório com água fresca potável e encha-o completamente.

ELIMINAÇÃO Este produto está conforme a directiva EU 2002/96/EC.

O simbolo impresso no produto ou na sua embalagem indica que este produto não se pode tratar como lixo doméstico normal. Este produto deve ser entregue num ponto de recolha de equipamentos eléctricos e electrónicos para reciclagem. Ao assegurar-se que este produto é eliminado correctamente, estará a ajudar a evitar possiveis consequências negativas para o ambiente e saúde pública que resultariam se este produto não fosse manipulado de forma adquada. Para obter informações mais detalhadas sobre a reciclagem deste produto, por favor contacte o gabinete da câmara municipal da sua cidade ou a loja onde comprou o produto. Português

9 Introduza um recipiente por baixo do porta-filtro. 10 Ligue a máquina pressionando a tecla ON/OFF (11); rode o botão de selecção (17) para a posição " " e através do porta-filtro, retire todo o conteúdo do reservatório. Para interromper a distribuição coloque o botão de selecção (17) na posição " ". 11 (Fig.2) - Encha novamente o reservatório com água fresca. (Fig.21) - Posicione um recipiente grande abaixo do tubo de vapor (Pannarello). Abra a torneira de distribuição de água (3) rodando-a no sentido contrário ao dos ponteiros do relógio. (Fig.22) - Rode o botão de selecção (17) para a posição " " e retire todo o conteúdo do reservatório usando o tubo de vapor/água quente. 12 (Fig.23) - Depois de finalizar a retirada de água, para interromper a distribuição coloque o botão de selecção (17) na posição " ". (Fig.24) - Feche a torneira de distribuição de água (3) virando-a no sentido dos ponteiros do relógio. 13 Repita mais uma vez as operações desde o ponto (8) num total de 4 reservatórios de água. 14 (Fig.19) - Remova o porta-filtro do grupo virando-o da direita para a esquerda e enxagúe-o com água fresca potável. O ciclo de descalcificação está concluído. (Fig.2) - Encha novamente o reservatório com água fresca. Se for necessário, realize o carregamento do circuito conforme descrito no par. 4.5. A solução descalcificante deverá ser eliminada de acordo com o previsto pelo fabricante e/ou pelas normas vigentes no país de utilização.

Máquina não ligada à rede eléctrica.

A bomba é muito ruidosa.

Falta água no reservatório.

Não sai café depois de posicionar o botão de selecção (17) na Porta-filtro obstruído. posição " ". O indicador luminoso (20) de "máquina pronta" estava apagado quando o botão de selecção (17) foi colocado na posição " ". O café está muito frio. Porta-filtro não introduzido para o pré-aquecimento (Cap. 5). Chávenas frias. Não é possível obter a espuma Leite não apropriado: leite em pó, leite magro. do leite. Pannarello sujo. Não é possível preparar um caNão há mais vapor na caldeira. ppuccino. Pouco café no porta-filtro. Moagem demasiado grossa. O café sai demasiado rápido, Café antigo ou inapropriado. não se forma o creme. Pastilha velha ou inapropriada. Falta um componente no porta-filtro. Falta de água.

Solução Ligue a máquina à rede eléctrica. Reabasteça com água e recarregue o circuito (par. 4.5). Volte a colocar o botão de selecção (17) na posição " ". Desligue a máquina e aguarde que arrefeça (cerca de 1 hora). De seguida, remova e lave bem o porta-filtro. Se o problema se repetir, contacte o centro de assistência. Aguarde que o indicador luminoso (20) se acenda. Pré-aqueça o porta-filtro. Pré-aqueça as chávenas com água quente. Utilize leite inteiro. Limpe o Pannarello como descrito no Cap.10. Recarregue o circuito (par. 4.5) e repita as operações descritas no Cap.8. Adicione o café (Cap. 5). Utilize uma mistura diferente (Cap.6). Utilize uma mistura diferente (Cap.6). Troque a pastilha utilizada. Certifique-se de que todos os componentes estão presentes e montados correctamente. Reabasteça com água e recarregue o circuito (par. 4.5) Utilize uma mistura diferente (Cap.6). Mexa o café moído. Diminua a quantidade de café no porta-filtro. Feche o botão (3). Descalcifique a máquina (Cap.10). Limpe o filtro (Cap.9). Mude o tipo de pastilha.

Moagem demasiado fina. Café comprimido no porta-filtro. O café não sai ou sai só às pin- Demasiado café no porta-filtro. gas. Botão (3) aberto. Máquina calcificada. Filtro entupido no porta-filtro. Pastilha inapropriada. Porta-filtro mal introduzido no grupo de Introduza correctamente o porta-filtro (Cap.5). distribuição de café. Borda superior do porta-filtro suja. Limpe a borda do porta-filtro. O café jorra das bordas. Introduza correctamente a pastilha de modo a não Pastilha introduzida de modo incorrecto. sair do porta-filtro. Demasiado café no porta-filtro. Diminua a quantidade de café utilizando o medidor.

Para as avarias que não estão incluídas na tabela supracitada ou no caso das soluções sugeridas não resolverem o problema, contacte um centro de assistência.
