BEDIENUNGSANLEITUNG HD 8423/01 PHILIPS

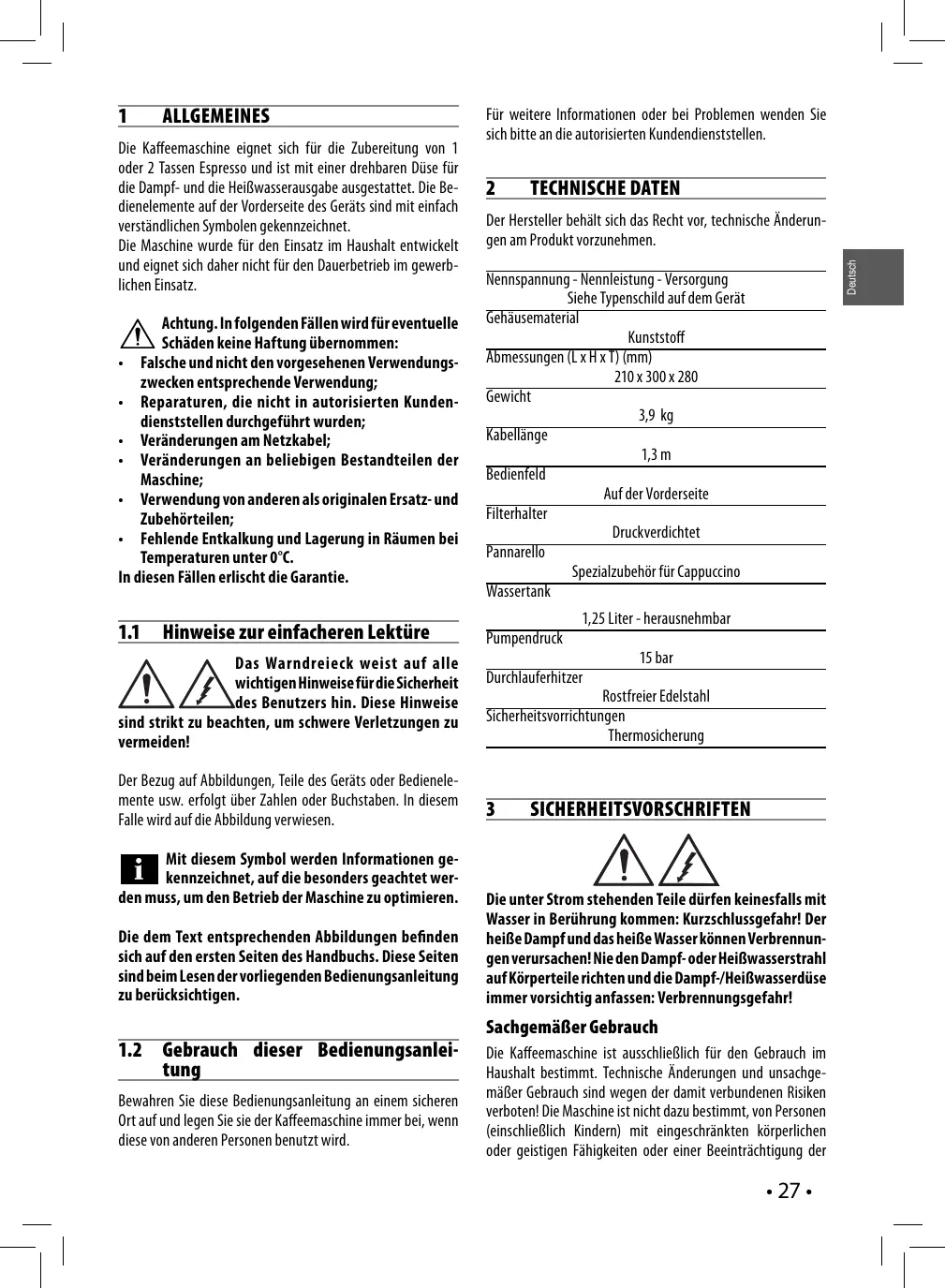

ALLGEMEINES Die Kaffeemaschine eignet sich für die Zubereitung von 1 oder 2 Tassen Espresso und ist mit einer drehbaren Düse für die Dampf- und die Heißwasserausgabe ausgestattet. Die Bedienelemente auf der Vorderseite des Geräts sind mit einfach verständlichen Symbolen gekennzeichnet. Die Maschine wurde für den Einsatz im Haushalt entwickelt und eignet sich daher nicht für den Dauerbetrieb im gewerblichen Einsatz. Achtung. In folgenden Fällen wird für eventuelle Schäden keine Haftung übernommen: • Falsche und nicht den vorgesehenen Verwendungszwecken entsprechende Verwendung; • Reparaturen, die nicht in autorisierten Kundendienststellen durchgeführt wurden; • Veränderungen am Netzkabel; • Veränderungen an beliebigen Bestandteilen der Maschine; • Verwendung von anderen als originalen Ersatz- und Zubehörteilen; • Fehlende Entkalkung und Lagerung in Räumen bei Temperaturen unter 0°C. In diesen Fällen erlischt die Garantie.

Hinweise zur einfacheren Lektüre

Das Warndreieck weist auf alle wichtigen Hinweise für die Sicherheit des Benutzers hin. Diese Hinweise sind strikt zu beachten, um schwere Verletzungen zu vermeiden! Der Bezug auf Abbildungen, Teile des Geräts oder Bedienelemente usw. erfolgt über Zahlen oder Buchstaben. In diesem Falle wird auf die Abbildung verwiesen. Mit diesem Symbol werden Informationen gekennzeichnet, auf die besonders geachtet werden muss, um den Betrieb der Maschine zu optimieren. Die dem Text entsprechenden Abbildungen befinden sich auf den ersten Seiten des Handbuchs. Diese Seiten sind beim Lesen der vorliegenden Bedienungsanleitung zu berücksichtigen.

Für weitere Informationen oder bei Problemen wenden Sie sich bitte an die autorisierten Kundendienststellen.

TECHNISCHE DATEN Der Hersteller behält sich das Recht vor, technische Änderungen am Produkt vorzunehmen. Deutsch

Nennspannung - Nennleistung - Versorgung Siehe Typenschild auf dem Gerät Gehäusematerial Kunststoff Abmessungen (L x H x T) (mm) 210 x 300 x 280 Gewicht 3,9 kg Kabellänge 1,3 m Bedienfeld Auf der Vorderseite Filterhalter Druckverdichtet Pannarello Spezialzubehör für Cappuccino Wassertank 1,25 Liter - herausnehmbar Pumpendruck 15 bar Durchlauferhitzer Rostfreier Edelstahl Sicherheitsvorrichtungen Thermosicherung

SICHERHEITSVORSCHRIFTEN Die unter Strom stehenden Teile dürfen keinesfalls mit Wasser in Berührung kommen: Kurzschlussgefahr! Der heiße Dampf und das heiße Wasser können Verbrennungen verursachen! Nie den Dampf- oder Heißwasserstrahl auf Körperteile richten und die Dampf-/Heißwasserdüse immer vorsichtig anfassen: Verbrennungsgefahr!

Sachgemäßer Gebrauch

1.2 Gebrauch dieser Bedienungsanleitung Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf und legen Sie sie der Kaffeemaschine immer bei, wenn diese von anderen Personen benutzt wird.

Die Kaffeemaschine ist ausschließlich für den Gebrauch im Haushalt bestimmt. Technische Änderungen und unsachgemäßer Gebrauch sind wegen der damit verbundenen Risiken verboten! Die Maschine ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder einer Beeinträchtigung der

Sinnesorgane und/oder von Personen ohne ausreichende Erfahrung oder Kompetenz verwendet zu werden, es sei denn, sie werden von einer Person überwacht, die für ihre Sicherheit verantwortlich ist, oder sie werden im Gebrauch der Maschine geschult.

gefrierendes Wasser beschädigt wird. Die Kaffeemaschine darf nicht im Freien betrieben werden. Die Maschine nicht auf heißen Flächen oder in der Nähe von offenem Feuer aufstellen, da das Gehäuse schmelzen oder auf andere Art beschädigt werden könnte.

Die Kaffeemaschine darf ausschließlich an eine geeignete Steckdose angeschlossen werden. Die Spannung muss mit derjenigen übereinstimmen, die auf dem Typenschild des Geräts angegeben ist.

Bevor die Maschine gereinigt wird, muss sie mit der Taste ON/ OFF ausgeschaltet und dann der Stecker von der Steckdose abgenommen werden. Darüber hinaus abwarten, bis die Maschine abgekühlt ist. Die Maschine keinesfalls in Wasser tauchen! Der Versuch von Eingriffen im Inneren der Maschine ist strengstens verboten. Wasser, das einige Tage lang im Wassertank verblieben ist, darf nicht für Lebensmittelzwecke genutzt oder getrunken werden. Den Tank reinigen und mit frischem Trinkwasser füllen.

Netzkabel Die Kaffeemaschine darf keinesfalls mit defektem Netzkabel betrieben werden. Bei Schäden am Netzkabel muss dieses vom Hersteller oder von dessen Kundendienst ausgetauscht werden. Das Netzkabel darf nicht in Ecken, über scharfe Kanten oder auf sehr heißen Gegenständen verlegt werden. Es sollte vor Öl geschützt werden. Die Kaffeemaschine darf nicht am Kabel getragen oder gezogen werden. Der Stecker darf nicht durch Ziehen am Kabel herausgezogen werden. Er sollte nicht mit nassen Händen berührt werden. Der freie Fall des Netzkabels von Tischen oder Regalen sollte vermieden werden.

Schutz anderer Personen Kinder beaufsichtigen, damit sie nicht mit dem Gerät spielen. Kinder können die Gefahrensituationen, die durch Haushaltsgeräte entstehen können, nicht abschätzen. Die für die Verpackung der Maschine benutzten Materialien sollten nicht in Reichweite von Kindern aufbewahrt werden.

Verbrühungsgefahr Den Heißwasser- oder Dampfstrahl keinesfalls auf sich selbst oder auf andere Personen richten. Stets die entsprechenden Griffe oder Drehknöpfe benutzen. Der Druckfilterhalter darf keinesfalls während der Ausgabe des Kaffees herausgenommen (abgenommen) werden. Während der Aufheizphase der Brühgruppe besteht die Möglichkeit des Austritts von Tropfen heißen Wassers. Keinen Kaffee ausgeben, wenn sich die Maschine in Übertemperatur befindet, d.h. wenn die LED “ ” und “ ” gleichzeitig aufleuchten.

Standort Die Kaffeemaschine sollte an einem sicheren Ort aufgestellt werden, an dem nicht die Gefahr des Umkippens oder der Verletzung von Personen besteht. Es besteht die Möglichkeit des Austritts von heißem Wasser oder Dampf: Verbrennungsgefahr! Die Maschine sollte Temperaturen von unter 0°C nicht ausgesetzt werden. Es besteht die Gefahr, dass die Maschine durch

Raumbedarf für den Betrieb und die Wartung Für einen korrekten und einwandfreien Betrieb der Kaffeemaschine sollten folgende Empfehlungen berücksichtigt werden: • Eine ebene Auflagefläche auswählen. • Der Raum sollte ausreichend beleuchtet und hygienisch unbedenklich sein und die Steckdose muss leicht zugänglich sein. • Gemäß der Angaben in der Abbildung einen Mindestabstand von den Maschinenwänden berücksichtigen (Abb. A).

Aufbewahrung der Maschine Die Maschine ausschalten, wenn sie längere Zeit nicht benutzt wird, und den Stecker aus der Steckdose ziehen. An einem trockenen und für Kinder unzugänglichen Ort aufbewahren. Vor Staub und Schmutz schützen.

Reparaturen / Wartungsarbeiten Die Maschine bei Störungen, Defekten oder dem Verdacht auf Defekte nach einem Sturz nicht verwenden und unverzüglich den Netzstecker ziehen. Eine defekte Maschine keinesfalls in Betrieb setzen. Eingriffe und Reparaturen dürfen ausschließlich von autorisierten Kundendienststellen vorgenommen werden. Im Falle von nicht fachgerecht ausgeführten Eingriffen wird jede Haftung für eventuelle Schäden abgelehnt.

Brandschutz Im Fall eines Brands einen Kohlensäurelöscher (CO2) verwenden. Keinesfalls sind Wasser- oder Pulverlöscher einzusetzen.

4.3 Anschluss der Maschine

1 2 3 4 5 6 7 8 9 10 11 12 13 14

Elektrischer Strom kann gefährlich sein! Aus diesem Grunde müssen die Sicherheitsvorschriften stets strikt beachtet werden. Defekte Kabel dürfen keinesfalls benutzt werden! Beschädigte oder defekte Kabel und Stecker müssen umgehend von einer autorisierten Kundendienststelle ersetzt werden.

Bedientafel Deckel des Wassertanks Drehknopf Heißwasser / Dampf Aufnahme für das Zubehör Wassertank Halterung Tassenabstellfläche Wasserauffangschale + Gitter (soweit vorgesehen) Kaffeebrühgruppe Dampfdüse (Pannarello) Netzkabel Taste ON/OFF Druckfilterhalter Messlöffel für gemahlenen Kaffee Filter für gemahlenen Kaffee (ein Filter für die Ausgabe von 1 oder 2 Tassen Kaffee) Filteradapter für Kaffeepads Filter für Kaffeepads Anwahlknopf LED "Maschine ein" LED "Dampf bereit" LED Kaffee / Wasser - "Maschine bereit"

AUFSTELLUNG Für Ihre eigene Sicherheit und die der anderen müssen die “Sicherheitsvorschriften” im Kap. 3 strikt eingehalten werden.

4.1 Verpackung Die Original-Verpackung wurde für den Schutz der Maschine während des Versandes entwickelt und hergestellt. Es wird empfohlen, diese Verpackung für eventuelle zukünftige Transporte aufzubewahren.

4.2 Installationshinweise Bevor die Maschine installiert wird, müssen die folgenden Sicherheitsvorschriften beachtet werden: • die Maschine an einem sicheren Ort aufstellen; • sicherstellen, dass Kinder nicht mit der Maschine spielen können; • die Maschine nicht auf heißen Flächen oder in der Nähe von offenem Feuer aufstellen. Nun kann die Kaffeemaschine an das Stromnetz angeschlossen werden. Hinweis: Es wird empfohlen, die Bestandteile vor deren Benutzung und/oder nach einer längeren Nichtbenutzung zu reinigen.

Die Spannung des Geräts wurde werkseitig eingestellt. Überprüfen, ob die Netzspannung den auf dem Typenschild auf der Unterseite der Maschine aufgeführten Angaben entspricht. •

Den Stecker in eine Wandsteckdose mit geeigneter Spannung einstecken.

4.4 Wassertank • • •

(Abb. 1A) - Den Deckel des Wassertanks (2) abnehmen, indem er angehoben wird. (Abb. 1B) - Den Wassertank (5) herausnehmen. (Abb. 2) - Den Tank ausspülen und mit frischem Trinkwasser füllen. Der Füllstand (MAX), der auf dem Tank markiert ist, sollte nicht überschritten werden.

In den Tank stets ausschließlich frisches Trinkwasser ohne Kohlensäure einfüllen. Heißes Wasser oder andere Flüssigkeiten können den Tank beschädigen. Die Maschine niemals ohne Wasser betreiben: sicherstellen, dass im Tank eine ausreichende Menge Wasser vorhanden ist. •

(Abb. 3A) - Den Tank einsetzen und sicherstellen, dass dieser korrekt in seine Aufnahme positioniert wird. Dann den Deckel (2) wieder aufsetzen.

Sicherstellen, dass der Tank korrekt in die Maschine eingesetzt ist, indem er sorgfältig bis zum Anschlag gedrückt wird, um Wasseraustritte aus der Unterseite zu vermeiden (DER IN ABB. 3B ANGEGEBENE BEZUGSPUNKT MUSS VOLLSTÄNDIG SICHTBAR SEIN).

4.5 Entlüftung des Systems Zu Beginn, nach der Dampfausgabe oder wenn kein Wasser mehr im Tank vorhanden ist, muss das System der Maschine entlüftet werden. • Die Taste ON/OFF (11) drücken. Die LED (18) leuchtet auf und zeigt an, dass die Maschine eingeschaltet ist. • (Abb. 4) - Einen Behälter unter die Dampfdüse (Pannarello) stellen. • Den Drehknopf (3) “Heißwasser/Dampf” öffnen, indem er

Legende der Maschinenbestandteile (S. 2)

im Gegenuhrzeigersinn gedreht wird. (Abb. 5) - Den Anwahlknopf (17) in die Position " " stellen. Abwarten, bis aus der Dampfdüse (Pannarello) ein regelmäßiger Wasserstrahl austritt. (Abb. 5) - Den Anwahlknopf (17) in die Position " " stellen. Den Drehknopf (3) “Heißwasser/Dampf” schließen, indem er im Uhrzeigersinn gedreht wird. Den Behälter entfernen.

4.6 Erste Inbetriebnahme oder Benutzung nach längerer Nichtbenutzung Dieser einfache Vorgang gewährleistet eine optimale Ausgabe und muss ausgeführt werden: - bei der ersten Inbetriebnahme; - nach einem längeren Zeitraum der Nichtbenutzung der Maschine (länger als 2 Wochen).

links aus der Brühgruppe herausnehmen und mit frischem Trinkwasser ausspülen. Die Maschine ist nun bereit. Für die Betriebseinzelheiten für die Ausgabe von Kaffee und Dampf wird auf die entsprechenden Kapitel verwiesen.

Das ausgegebene Wasser muss über einen entsprechenden Abfluss entsorgt werden, und darf nicht für Lebensmittelzwecke verwendet werden. Sollte der Behälter während des Zyklus gefüllt werden, muss die Ausgabe gestoppt und der Behälter geleert werden, bevor der Vorgang fortgesetzt wird. • •

(Abb. 2) - Den Tank ausspülen und mit frischem Trinkwasser füllen. (Abb. 4) - Einen Behälter unter die Dampfdüse (Pannarello) stellen. Den Drehknopf (3) im Gegenuhrzeigersinn drehen. (Abb. 5) - Den Anwahlknopf (17) in die Position " " stellen. Den gesamten Inhalt des Wassertanks über die Heißwasser-/Dampfdüse (Pannarello) abfließen lassen. Um die Ausgabe zu beenden, den Anwahlknopf (17) in die Position " " stellen und den Regler (3) schließen, indem er im Uhrzeigersinn gedreht wird. (Abb. 2) - Den Wassertank mit frischem Trinkwasser füllen. (Abb. 13-14) - Den Filterhalter von unten in die Brühgruppe (8) einsetzen und von links nach rechts drehen, bis er einrastet. (Abb. 15) - Einen geeigneten Behälter unter den Filterhalter stellen. (Abb. 16) - Den Anwahlknopf (17) in die Position " " drehen und das gesamte im Tank verbliebene Wasser ablassen. (Abb. 17) - Bevor das Wasser vollständig verbraucht ist, die Ausgabe beenden, indem der Anwahlknopf (17) auf Position " " gestellt wird. Den Tank erneut füllen und warten, bis die LED "Maschine bereit" (20) aufleuchtet. (Abb. 19) - Den Filterhalter durch Drehung von rechts nach

KAFFEEAUSGABE Achtung! Die Herausnahme des Druckfilterhalters durch Drehung im Uhrzeigersinn von Hand während der Ausgabe des Kaffees ist verboten. Verbrennungsgefahr.

Während dieses Vorgangs kann sich die LED (20) "Maschine bereit" ein- und ausschalten. Dieser Betrieb ist völlig normal und nicht als Störung zu betrachten. Vor dem Gebrauch sicherstellen, dass der Drehknopf (3) Heißwasser/Dampf geschlossen ist und der Wassertank der Maschine eine ausreichende Menge Wasser enthält. Die Taste ON/OFF (11) drücken. Die LED (18) leuchtet auf und zeigt an, dass die Maschine eingeschaltet ist. Warten, bis die LED (20) "Maschine bereit" aufleuchtet. Nun ist die Maschine für die Kaffeeausgabe bereit.

Das Zubehör für die Kaffeeausgabe befindet sich in einer entsprechenden Aufnahme, die diese Vorgänge einfach und schnell macht. Für die Entnahme des Messlöffels für gemahlenen Kaffee und/oder die erforderlichen Filter muss lediglich der Deckel (2) angehoben werden (Abb. 35 und Abb. 36). Wird, nachdem der Anwahlknopf (17) in die Position " " gestellt wurde, KEIN Kaffee ausgegeben, so ist der Anwahlknopf (17) in die Position " " zu stellen und auf die Tabelle "Problemlösung" Bezug zu nehmen, bevor der Filterhalter entfernt wird.

Betrieb mit gemahlenem Kaffee

(Abb. 7) - Den Filter (14) in den Druckfilterhalter (12) einsetzen. Bei der ersten Benutzung ist der Filter bereits eingesetzt. (Abb. 13) - Den Filterhalter von unten in die Brühgruppe (8) einsetzen. (Abb. 14) - Den Filterhalter von links nach rechts drehen, bis er blockiert. Den Griff des Druckfilterhalters loslassen. Ein automatisches System versetzt den Griff nun wieder leicht nach links. Diese Bewegung gewährleistet die korrekte Funktion des Druckfilterhalters. (Abb. 16) - Den Druckfilterhalter vorwärmen, indem der

(Abb. 11) - Danach den Filter für Kaffeepads (16) in den Druckfilterhalter (12) einsetzen. (Abb. 13) - Den Druckfilterhalter von unten in die Brühgruppe (8) einsetzen. (Abb. 14) - Den Filterhalter von links nach rechts drehen, bis er einrastet. Den Griff des Druckfilterhalters loslassen. Ein automatisches System versetzt den Griff nun wieder leicht nach links. Diese Bewegung gewährleistet die korrekte Funktion des Druckfilterhalters. (Abb. 16) - Den Druckfilterhalter vorwärmen, indem der Anwahlknopf (17) auf Position " " gestellt wird. Das Wasser beginnt, aus dem Druckfilterhalter auszuströmen (dieser Vorgang ist lediglich für den ersten Kaffee erforderlich). (Abb. 17) - Nachdem 50 ml Wasser durchgelaufen sind, wird der Anwahlknopf (17) auf Position " " gestellt, um die Ausgabe zu stoppen. (Abb. 19) - Den Druckfilterhalter durch Drehung von rechts nach links aus der Maschine herausnehmen und das Restwasser ausschütten. (Abb. 12) - Den Kaffeepad in den Filterhalter einlegen. Sicherstellen, dass das Papier des Kaffeepads nicht über den Filterhalter übersteht. (Abb. 13) - Den Druckfilterhalter von unten in die Brühgruppe (8) einsetzen. (Abb. 14) - Den Filterhalter von links nach rechts drehen, bis er einrastet. 1 vorgewärmte Tasse entnehmen und unter den Filterhalter stellen. Überprüfen, ob diese korrekt unter den Kaffeeausgabeöffnungen steht. (Abb. 16) - Den Anwahlknopf (17) in die Position " " stellen. (Abb. 17) - Nachdem die gewünschte Kaffeemenge erreicht ist, wird der Anwahlknopf (17) auf Position " " gestellt, um die Ausgabe des Kaffees zu stoppen. Die Tasse mit dem Kaffee entnehmen. (Abb. 19) - Zum Abschluss der Ausgabe einige Sekunden abwarten, dann den Filterhalter herausnehmen und den verbrauchten Pad entfernen.

Hinweis: Im Filterhalter verbleibt eine geringe Menge Wasser. Dies ist normal und auf die Eigenschaften des Filterhalters zurückzuführen.

Wichtiger Hinweis: Der Filter (14) muss stets sauber gehalten werden, um ein optimales Ergebnis zu gewährleisten. Täglich nach Gebrauch reinigen.

Wichtiger Hinweis: Der Filter (16) und der Adapter (15) müssen stets sauber gehalten werden, um ein optimales Ergebnis zu gewährleisten. Täglich nach Gebrauch reinigen.

5.2 Betrieb mit Kaffeepads • •

(Abb. 9) - Unter Verwendung eines Kaffeelöffels den Filter für gemahlenen Kaffee (14) aus dem Druckfilterhalter (12) herausnehmen. (Abb. 10) - Den Adapter für Kaffeepads (15) mit der gewölbten Seite nach unten in den Druckfilterhalter (12) einsetzen.

Anwahlknopf (17) auf Position " " gestellt wird. Das Wasser beginnt, aus dem Druckfilterhalter auszuströmen (dieser Vorgang ist lediglich für den ersten Kaffee erforderlich). (Abb. 17) - Nachdem 50 ml Wasser durchgelaufen sind, wird der Anwahlknopf (17) auf Position " " gestellt, um die Ausgabe zu stoppen. (Abb. 19) - Den Filterhalter durch Drehung von rechts nach links aus der Maschine herausnehmen und das Restwasser ausschütten. Mit dem speziellen Filter (14), mit dem die Maschine ausgestattet ist, muss der Filter für die Zubereitung von einer oder zwei Tassen Kaffee nicht gewechselt werden. (Abb. 35) - Den Messlöffel aus der Maschine entnehmen. (Abb. 18) - 1 oder 1,5 Messlöffel für einen einzelnen Kaffee oder 2 gestrichene Messlöffel für einen doppelten Kaffee in den Filter geben. Den Kaffeesatz vom Rand des Filterhalters entfernen. (Abb. 13) - Den Filterhalter (12) von unten in die Brühgruppe (8) einsetzen. (Abb.14) - Den Filterhalter von links nach rechts drehen, bis er einrastet. (Abb. 15) - 1 oder 2 vorgewärmte Tassen entnehmen und unter den Druckfilterhalter stellen. Überprüfen, ob diese korrekt unter den Kaffeeausgabeöffnungen stehen. (Abb. 14) - Den Anwahlknopf (17) in die Position " " stellen. (Abb. 17) - Nachdem die gewünschte Kaffeemenge erreicht ist, wird der Anwahlknopf (17) auf Position " " gestellt, um die Ausgabe des Kaffees zu stoppen. Zum Abschluss der Ausgabe einige Sekunden abwarten, dann die Tassen mit dem Kaffee entnehmen (Abb. 18). (Abb. 19) - Zum Abschluss der Ausgabe einige Sekunden abwarten, dann den Druckfilterhalter herausnehmen und den Kaffeesatz entfernen.

AUSWAHL DER KAFFEESORTE - EMPFEHLUNGEN Im Allgemeinen können alle handelsüblichen Kaffeesorten verwendet werden. Dennoch handelt es sich bei Kaffee um ein Naturprodukt und sein Geschmack ist je nach Ursprungsland und Mischung unterschiedlich. Aus diesem Grunde sollten verschiedene Sorten probiert werden, um die Mischung zu ermitteln, die den persönlichen Vorlieben am besten gerecht wird. Für optimale Ergebnisse empfehlen wir, nur ausdrücklich für die Zubereitung in Espressomaschinen zusammengestellte Mischungen zu verwenden. Der Kaffee sollte stets gleichmäßig aus dem Druckfilterhalter austreten und dabei keine Tropfen bilden. Die Geschwindigkeit des Austritts des Kaffees kann geändert werden, indem der Umfang der Kaffeeportion im Filter leicht variiert und/oder ein Kaffee mit einem anderen Mahlgrad verwendet wird. Um ein optimales Ergebnis in der Tasse zu gewährleisten und um die Reinigung und die Zubereitung zu erleichtern, empfiehlt Saeco die Verwendung von Einzelportionen-Kaffeepads mit dem Markenzeichen ESE.

BEVOR DAMPF ODER HEISSES WASSER AUSGEGEBEN WIRD, MUSS ÜBERPRÜFT WERDEN, OB DIE DAMPFDÜSE (PANNARELLO) AUF DIE WASSERAUFFANGSCHALE GERICHTET IST.

HEISSWASSER Verbrennungsgefahr! Zu Beginn der Ausgabe können Spritzer mit heißem Wasser auftreten. Die Ausgabedüse kann hohe Temperaturen erreichen: nicht direkt mit den Händen berühren. • • • •

Während dieses Vorgangs kann sich die LED (20) "Maschine bereit" ein- und ausschalten. Dieser Betrieb ist völlig normal und nicht als Störung zu betrachten. Vor dem Gebrauch sicherstellen, dass der Drehknopf (3) Heißwasser/Dampf geschlossen ist und der Wassertank der Maschine eine ausreichende Menge Wasser enthält. Die Taste ON/OFF (11) drücken. Die rote LED (18) leuchtet auf und zeigt an, dass die Maschine eingeschaltet ist. Warten, bis die LED (20) "Maschine bereit" leuchtet; die Maschine ist nun bereit.

(Abb. 21) - Einen Behälter oder ein Teeglas unter die Dampfdüse (Pannarello) stellen. (Abb. 21) - Den Drehknopf (3) öffnen, indem er im Gegenuhrzeigersinn gedreht wird. (Abb. 22) - Den Anwahlknopf (17) in die Position " " stellen. (Abb. 23) - Nach der Entnahme der gewünschten Menge heißen Wassers den Anwahlknopf (17) in Position " " stellen. (Abb. 24) - Den Drehknopf (3) schließen, indem er im Uhrzeigersinn gedreht wird. Den Behälter mit dem heißen Wasser entnehmen.

DAMPF / CAPPUCCINO Verbrennungsgefahr! Zu Beginn der Ausgabe können Spritzer mit heißem Wasser auftreten. Die Ausgabedüse kann hohe Temperaturen erreichen: nicht direkt mit den Händen berühren. Achtung! Keinen Kaffee ausgeben, wenn die Dampffunktion angewählt ist, da die Temperatur dann zu hoch ist und die Gefahr von Verbrennungen besteht. Achtung! Das Herausnehmen des Filterhalters (wenn dieser eingesetzt ist) durch Drehung im Uhrzeigersinn von Hand während der Ausgabe des Kaffees ist verboten. Verbrennungsgefahr! Der Filterhalter darf erst herausgenommen werden, wenn der Anwahlknopf (17) wieder in die Position " " gestellt und die Maschine gemäß der in Abschn. 4.5. beschriebenen Vorgehensweise abgekühlt wurde. • • • • • • • •

Während dieses Vorgangs kann sich die LED (20) "Maschine bereit" ein- und ausschalten. Dieser Betrieb ist völlig normal und nicht als Störung zu betrachten. Vor dem Gebrauch sicherstellen, dass der Drehknopf (3) Heißwasser/Dampf geschlossen ist und der Wassertank der Maschine eine ausreichende Menge Wasser enthält. Die Taste ON/OFF (11) drücken. Die LED (18) leuchtet auf und zeigt an, dass die Maschine eingeschaltet ist. Warten, bis die LED (20) "Maschine bereit" aufleuchtet. (Abb. 25) - Den Anwahlknopf (17) in die Position " " stellen. Die LED (20) schaltet sich aus. Warten, bis die LED (19) aufleuchtet; nun ist die Maschine für die Dampfausgabe bereit. (Abb. 26) - Einen Behälter unter die Dampfdüse stellen. (Abb. 26) - Den Drehknopf (3) kurz öffnen, um das Restwasser aus der Dampfdüse (Pannarello) ausfließen zu lassen; nach kurzer Zeit strömt nur mehr Dampf aus. (Abb. 27) - Den Drehknopf (3) schließen und den Behälter entfernen.

Den Behälter, der für die Cappuccinozubereitung benutzt werden soll, zu 1/3 mit kalter Milch füllen. Für ein gutes Ergebnis kalte Milch verwenden

(Abb. 28) - Die Dampfdüse in die Milch tauchen und den Drehknopf (3) öffnen, indem er im Gegenuhrzeigersinn gedreht wird. Den Behälter mit der Milch langsam von unten nach oben drehen, um ein gleichmäßiges Aufheizen zu gewährleisten. Es wird empfohlen, die Ausgabe auf maximal 60 Sekunden zu beschränken.

Abschließend den Drehknopf (3) schließen, indem er im Uhrzeigersinn gedreht wird. Die Tasse mit der aufgeschäumten Milch entnehmen. (Abb. 30) - Den Anwahlknopf (17) in die Position " " stellen. Leuchten beide LED " " und " " auf, ist die Temperatur der Maschine zu hoch für die Ausgabe von Kaffee. Die Vorgehensweise für die Entlüftung des Systems, die im Abschn. 4.5 beschrieben wird, ausführen, um die Maschine betriebsbereit zu machen.

Hinweis: Die Maschine ist betriebsbereit, wenn die LED "Maschine bereit" dauerhaft aufleuchtet. Hinweis: Wenn es nicht gelingt, den Cappuccino wie beschrieben zuzubereiten, muss das System wie im Abschn. 4.5. beschrieben gefüllt und der Vorgang wiederholt werden. Auf dieselbe Weise können auch andere Getränke erhitzt werden. •

Nach diesem Vorgang die Dampfdüse mit einem feuchten Tuch reinigen.

ENERGIESPARMODUS Die Maschine wurde so entwickelt, dass Energie gespart werden kann. Die Maschine schaltet sich nach einer Nichtbenutzung von 9 Minuten automatisch aus. Um die Maschine erneut einzuschalten, muss lediglich die Taste ON/OFF (11) gedrückt werden. Die LED (18) "Maschine ein" leuchtet auf.

REINIGUNG Die Wartung und die Reinigung dürfen nur dann durchgeführt werden, wenn die Maschine vom Stromnetz abgenommen wurde und abgekühlt ist. • Die Maschine darf nicht in Wasser getaucht werden. Teile der Maschine dürfen nicht in der Spülmaschine gereinigt werden. • Für die Reinigung sollten kein Äthylalkohol, Lösungsmittel und/oder chemisch aggressive Produkte verwendet werden. • Es wird empfohlen, den Wassertank täglich zu reinigen und mit frischem Trinkwasser zu füllen. • (Abb. 31-33) - Den äußeren Bereich des Pannarello täglich nach dem Erhitzen von Milch abnehmen und mit frischem Trinkwasser waschen. • (Abb. 31-32-33) - Die Dampfdüse muss wöchentlich gereinigt werden. Dazu wie folgt vorgehen: - Den äußeren Teil des Pannarello (für die regelmäßige Reinigung) entfernen; - Den oberen Teil des Pannarello von der Dampfdüse abziehen; - Den oberen Bereich des Pannarello mit frischem Trinkwasser reinigen; - Die Dampfdüse mit einem feuchten Tuch reinigen und eventuelle Milchrückstände entfernen; - Den oberen Teil der Dampfdüse wieder anbringen (sicherstellen, dass diese vollständig eingesetzt ist); Den äußeren Teil des Pannarello wieder montieren. • (Abb. 34) - Die Abtropfschale täglich entleeren und reinigen. • Für die Reinigung des Geräts ein weiches, leicht mit Wasser befeuchtetes Tuch verwenden. • (Abb. 20) - Für die Reinigung des Druckfilterhalters ist wie folgt vorzugehen: - (Abb. 9) - Den Filter herausnehmen und sorgfältig mit warmem Wasser reinigen. - Den Adapter (sofern vorhanden) herausnehmen und sorgfältig mit warmem Wasser reinigen. - Den Innenbereich des Druckfilterhalters reinigen. • Die Vorrichtung und/oder deren Bestandteile nicht unter Verwendung einer Mikrowelle oder eines herkömmlichen Backofens trocknen. • (Abb. 35-36) - Die Aufnahme für das Zubehör sollte wöchentlich mit einem feuchten Lappen gereinigt werden, um eventuelle Kaffeerückstände oder Staub zu entfernen. Hinweis: Den Druckfilterhalter nicht in der Spülmaschine reinigen.

Warten, bis die LED (20) "Maschine bereit" aufleuchtet.

ENTKALKUNG Beim Gebrauch der Maschine bildet sich Kalk. Die Entkalkung ist nach jeweils 1-2 Betriebsmonaten der Maschine und/oder dann erforderlich, wenn eine Reduzierung der Wasserdurchlaufmenge festgestellt wird. Es sollte ausschließlich ein SaecoEntkalker verwendet werden. Die Angaben in der Bedienungs- und Wartungsanleitung haben gegenüber den Angaben auf separat verkauftem Zubehör und/oder Verbrauchsmaterial Vorrang, soweit sich daraus Konflikte ergeben. Den Saeco-Entkalker verwenden (Abb. B). Dieser wurde eigens dafür entwickelt, um die Leistungen und den Betrieb der Maschine für deren gesamtes Betriebsleben optimal zu erhalten, und, soweit er korrekt verwendet wird, Beeinträchtigungen des ausgegebenen Produktes zu vermeiden. Bevor der Entkalkungszyklus gestartet wird, ist folgendes sicherzustellen: DER WASSERFILTER (wenn verwendet) WURDE ENTFERNT. Die Entkalkerlösung und die bis zum Abschluss des Zyklus ausgegebenen Produkte dürfen keinesfalls getrunken werden. Keinesfalls darf Essig als Entkalker verwendet werden. 1 (Abb. 13-14) - Den Filterhalter von unten in die Brühgruppe (8) einsetzen und von links nach rechts drehen, bis er einrastet. 2 (Abb.1B) - Den Wassertank abnehmen und leeren. 3 (Abb.2) - Die HÄLFTE des Inhalts der Flasche mit konzentriertem Saeco-Entkalker in den Wassertank des Geräts einfüllen und den Tank mit frischem Trinkwasser bis zum Füllstand MAX auffüllen. 4 Die Maschine einschalten, indem die Taste ON/OFF (11) gedrückt wird. Die LED (18) leuchtet auf. (Abb. 21) - Über die Heißwasser-/Dampfdüse 2 Tassen mit jeweils ca. 150 ml Wasser entnehmen (wie im Kapitel 7 des Handbuchs beschrieben). Dann die Maschine über die Taste ON/OFF (11) ausschalten. Die LED (18) wird ausgeschaltet. 5 Den Entkalker für ca. 15-20 Minuten bei ausgeschalteter Maschine einwirken lassen. 6 Die Maschine durch Druck der Taste ON/OFF (11) einschalten. (Abb. 21) - Über die Heißwasser-/Dampfdüse 2 Tassen mit jeweils ca. 150 ml Wasser entnehmen (wie im Kapitel 7 des Handbuchs beschrieben). Nachfolgend die Maschine über die Taste ON/OFF (11) ausschalten und für einen Zeitraum von 3 Minuten ausgeschaltet lassen. 7 Die unter Punkt 6 beschriebenen Vorgänge bis zur vollständigen Leerung des Wassertanks wiederholen. 8 (Abb.2) - Den Tank mit frischem Trinkwasser ausspülen und vollständig auffüllen.

9 Einen Behälter unter den Filterhalter stellen. 10 Die Maschine einschalten, indem die Taste ON/OFF (11) gedrückt wird. Den Anwahlknopf (17) in die Position " " drehen und über den Filterhalter den gesamten Inhalt des Tanks entnehmen. Um die Ausgabe zu beenden, den Anwahlknopf (17) auf Position " " stellen. 11 (Abb. 2) - Den Tank erneut mit frischem Wasser füllen. (Abb. 21) - Einen Behälter mit ausreichendem Fassungsvermögen unter die Dampfdüse (Pannarello) stellen. Den Regler für die Wasserausgabe (3) öffnen, indem er im Gegenuhrzeigersinn gedreht wird. (Abb. 22) - Den Anwahlknopf (17) in die Position " " drehen und den gesamten Inhalt des Wassertanks über die Heißwasser-/Dampfdüse abfließen lassen. 12 (Abb. 23) - Nach Beendigung der Wasserentnahme wird der Anwahlknopf (17) in die Position " " gestellt, um die Ausgabe zu beenden. (Abb. 24) - Den Regler für die Wasserausgabe (3) schließen, indem er im Uhrzeigersinn gedreht wird. 13 Die Vorgänge ab Punkt (8) für insgesamt 4 Tankfüllungen wiederholen. 14 (Abb. 19) - Den Filterhalter durch Drehung von rechts nach links aus der Brühgruppe herausnehmen und mit frischem Trinkwasser ausspülen. Der Entkalkungszyklus ist nun abgeschlossen. (Abb. 2) - Den Tank erneut mit frischem Wasser füllen. Soweit erforderlich, das System entlüften, wie im Abschn. 4.5 beschrieben. Die Entsorgung der Entkalkerlösung muss gemäß den Vorgaben des Herstellers und/oder den im Benutzerland geltenden Vorschriften erfolgen.

ENTSORGUNG Dieses Produkt entspricht der EU-Richtlinie 2002/96/EG Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass das Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, der Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

PROBLEMLÖSUNG Nachdem der Anwahlknopf (17) auf Position " " gestellt wur- Der Filterhalter ist verstopft. de, wird kein Kaffee ausgegeben. Die LED (20) "Maschine bereit" war ausgeschaltet, als der Anwahlknopf (17) in die Position " " gestellt wurde. Der Kaffee ist zu kalt. Filterhalter zum Vorheizen nicht eingesetzt (Kap. 5). Tassen kalt. Nicht geeignete Milch: Milchpulver, fettarme Es bildet sich kein Schaum auf Milch. der Milch. Pannarello verschmutzt. Die Zubereitung des Cappuccinos gelingt nicht. Es ist kein Dampf mehr im Durchlauferhitzer. Zu wenig Kaffee im Filterhalter. Der Kaffee sprudelt zu schnell Der Mahlgrad ist zu grob. heraus, es bildet sich keine Cre- Der Kaffee ist alt oder nicht geeignet. ma. Alter oder ungeeigneter Kaffeepad. Im Filterhalter fehlt ein Bestandteil. Wasser fehlt.

Den Anwahlknopf (17) wieder in die Position " " stellen. Die Maschine ausschalten und abwarten, bis sie abkühlt (ca. 1 Stunde). Anschließend den Filterhalter abnehmen und sorgfältig reinigen. Sollte das Problem erneut auftreten, die Kundendienststelle kontaktieren. Warten, bis die LED (20) aufleuchtet. Den Filterhalter vorwärmen. Wärmen Sie die Tassen mit heißem Wasser vor. Vollmilch verwenden. Reinigen Sie den Pannarello wie im Kap. 10 beschrieben. Das System entlüften (Abschn. 4.5) und die im Kap. 8 beschriebenen Schritte wiederholen. Füllen Sie mehr Kaffee ein (Kap. 5). Eine andere Kaffeemischung verwenden (Kap. 6). Verwenden Sie eine andere Kaffeemischung (Kap. 6). Wechseln Sie den verwendeten Kaffeepad. Überprüfen, ob alle Bestandteile vorhanden sind und korrekt montiert wurden. Den Wassertank auffüllen und das System entlüften (Abschn. 4.5) Eine andere Kaffeemischung verwenden (Kap. 6). Den gemahlenen Kaffee lockern. Reduzieren Sie die Kaffeemenge im Filterhalter. Schließen Sie den Drehknopf (3). Entkalken Sie die Maschine (Kap. 10). Reinigen Sie den Filter (Kap. 9). Wechseln Sie die Kaffeepadsorte.

Mahlgrad zu fein. Kaffee im Filterhalter zu fest angedrückt. Der Kaffee läuft nicht oder nur Zu viel Kaffee im Filterhalter. tropfenweise heraus. Drehknopf (3) offen. Maschine verkalkt. Filter im Filterhalter verstopft. Kaffeepad nicht geeignet. Der Filterhalter wurde nicht korrekt in die Setzen Sie den Filterhalter korrekt ein (Kap. 5). Brühgruppe eingesetzt. Oberer Rand des Filterhalters verschmutzt. Reinigen Sie den Rand des Filterhalters. Der Kaffee läuft über die Ränder. Legen Sie den Kaffeepad richtig ein und achten Sie darPad falsch eingelegt. auf, dass er nicht über den Filterhalter hinausragt. Zu viel Kaffee im Filterhalter. Reduzieren Sie die Kaffeemenge mit einem Messlöffel.

Bei Störungen, die nicht in der oben aufgeführten Tabelle behandelt werden oder in Fällen, in denen die empfohlenen Vorgehensweisen das Problem nicht beheben, wenden Sie sich bitte an eine Kundendienststelle.

Störung Mögliche Ursachen Abhilfe Die Maschine schaltet sich nicht Die Maschine ist nicht an das Stromnetz anDie Maschine an das Stromnetz anschließen. ein. geschlossen. Den Wassertank auffüllen und das System entlüften Die Pumpe ist sehr laut. Wasser im Tank fehlt (Abschn. 4.5)
