MANUAL DE UTILIZADOR 840020 OTIO

Este termóstato programável permite controlar electronicamente um sistema de aquecimento ou de arrefecimento de 230 V~ e oferece uma protecção anticongelamento. Possui igualmente uma função Mínimo para economizar energia e uma opção de controlo de Modulação de Largura de Impulsão (MLI) (em inglês: Pulse Width Modulation, ou seja, PWM). Inclui 9 programas predefinidos, que o utilizador pode modificar em qualquer altura. Foi concebido para lhe permitir controlar facilmente a temperatura ambiente interior, através de uma simples pressão no botão. O ecrã grande é retro-iluminado e fácil de ler, mesmo na escuridão.

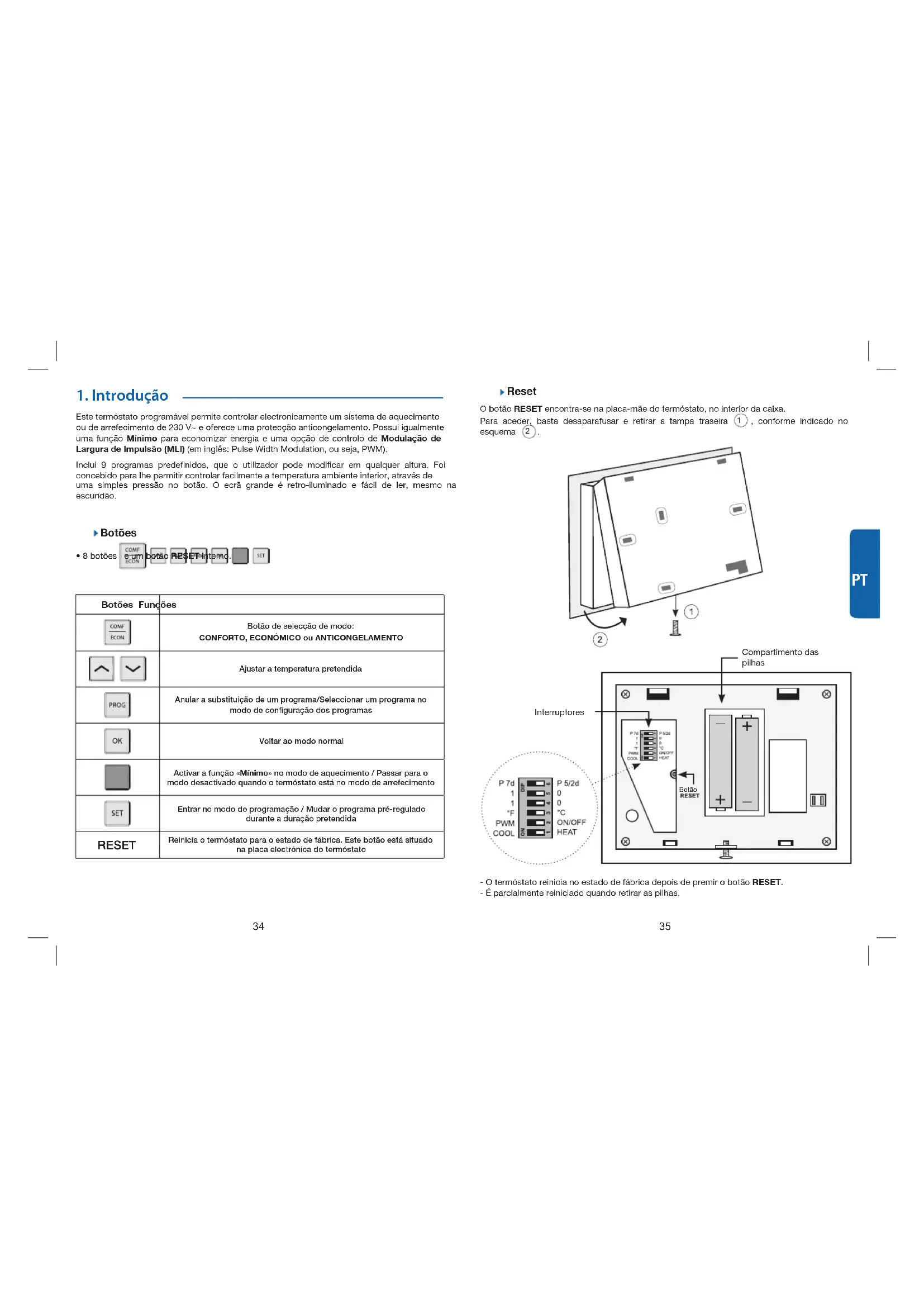

• 8 botões e um botão RESET interno. Botões Funções Botão de selecção de modo:CONFORTO, ECONÓMICO ou ANTICONGELAMENTOAjustar a temperatura pretendidaAnular a substituição de um programa/Seleccionar um programa no modo de configuração dos programasVoltar ao modo normalActivar a função «Mínimo» no modo de aquecimento / Passar para o modo desactivado quando o termóstato está no modo de arrefecimentoEntrar no modo de programação / Mudar o programa pré-regulado durante a duração pretendida RESET Reinicia o termóstato para o estado de fábrica. Este botão está situado na placa electrónica do termóstato Reset O botão RESET encontra-se na placa-mãe do termóstato, no interior da caixa. Para aceder, basta desaparafusar e retirar a tampa traseira

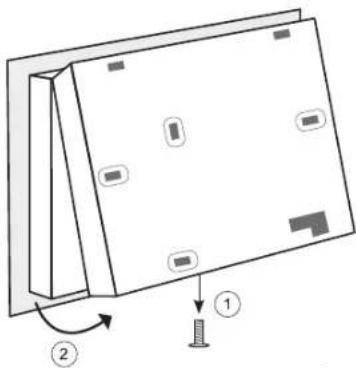

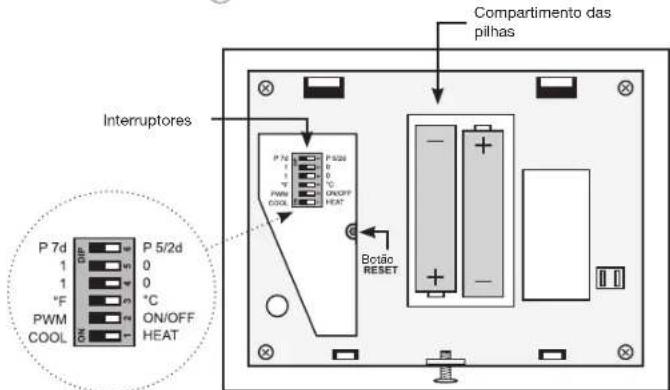

InterruptoresCompartimento das pilhasBotão - O termóstato reinicia no estado de fábrica depois de premir o botão RESET. - É parcialmente reiniciado quando retirar as pilhas.36

Predefinições dos modos «Conforto», «Económico» e «Mínimo» : Se a opção do sistema for regulada no modo de aquecimento : Conforto: 21,0 °C (70 °F)/Económico: 19,0 °C (66 °F)/Mínimo: = Económico – 3 °C (6 °F) = 16,0 °C (60 °F) Se a opção do sistema for regulada no modo de arrefecimento: Conforto: 24,0 °C (75 °F)/Económico: 27 °C (81 °F)

• Controlo de Modulação de Largura de Impulsão (MLI) Este termóstato oferece um controlo de «modulação de largura de impulsão» que permite manter a temperatura programada de forma precisa e prática. No caso do sistema de aquecimento do solo, a duração de abertura do actuador de válvula é regulada comparando continuamente a temperatura regulada com a temperatura real. Deste modo, a temperatura ambiente pode atingir a temperatura programada com uma diferença térmica reduzida. Consequentemente, a temperatura ambiente é mantida constante através do controlo MLI. Quando o termóstato é utilizado com um sistema de aquecimento, o MLI pode ser desactivado, caso seja necessário.

• Função temperatura «Mínimo» Possui uma função temperatura «Mínimo». Uma vez o botão mínimo activado (premindo brevemente), a temperatura mínima é 3 °C (ou 6 °F) inferior à temperatura económica. Por exemplo, se a temperatura económica for regulada para 22 °C, a temperatura mínima é de 19 °C. Prima o botão para alternar entre a temperatura programada normal e a função mínimo; o ícone é apresentado e fica animado, indicando que a função mínimo está activada. Para desactivar a função temperatura «Mínimo», prima de modo a voltar ao programa pré-regulado.

• Função «Anticongelamento» O termóstato pode ser regulado de modo a proteger contra o congelamento. Uma vez esta função activada, a temperatura de referência é 5 °C (41 °F). Para activar a função «Anticongelamento», prima o botão durante 2 segundos. O indicador de protecção «Anticongelamento» é apresentado e fica animado para indicar que a função está activada. Para desactivar a função «Anticongelamento», prima de modo a voltar ao programa pré-regulado. Nota: Se a opção do sistema for regulada no modo de «Arrefecimento», os modos «Mínimo» e «Anticongelamento» não estão disponíveis, conforme indicam «-- -» ou «--» ao nível da temperatura programada. Modo de Arrefecimento Este termóstato permite comandar um sistema de arrefecimento. Neste caso, deve ser colocado o interruptor n.º1 «Cool/heat» na posição «ON» para activar o modo de Arrefecimento.

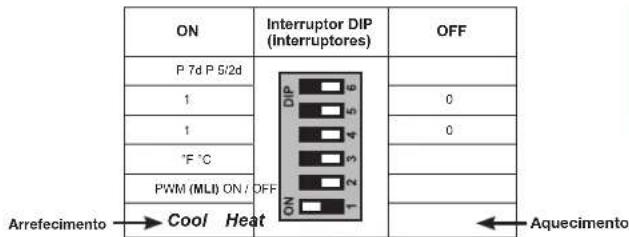

Cool Heat Aquecimento Arrefecimento Nota: os interruptores estão situados na placa-mãe, no interior da caixa (cf. esquema pág. 35) Antes de premir os interruptores para passar de uma função para outra : Remover as pilhas do termóstato Aguardar que o ecrã esteja totalmente desligado Premir os interruptores Voltar a colocar as pilhas Sem esta acção, a alteração de uma função para outra não se irá aplicar. Se a opção do sistema for regulada no modo de Arrefecimento, o MLI é desactivado automaticamente: Prima o botão para desactivar a função Arrefecimento. O ícone desaparece. O ícone é apresentado e começa a piscar indicando que a função está desactivada. Para a reactivar, prima o botão .38

3. Descrição das apresentações no ecrã

Indicadores no ecrã Funções Indicador dos dias da semana SUN MON TUE WED THU FRI SAT Apresentação do dia da semana Apresentação do relógio Apresentação da hora e outras indicações Apresentação da temperatura Apresentação da temperatura ambiente, da temperatura programada e outras informações Indicador da escala térmica «°C» para Celsius/»°F» para Fahrenheit Indicador de programa Indica que o termóstato está no modo «Programa» e apresenta os parâmetros Indicador do modo «Conforto» Indica que a temperatura regulada está no modo «Conforto» Indicador do modo «Económico» Indica que a temperatura regulada está no modo «Económico» Indicador do modo «Anticongelamento» Indica que a temperatura regulada está no modo «Anti- congelamento» Indicador do modo temperatura «Mínimo» Indica que a temperatura regulada está no modo «Mínimo» Indicador do modo de «Aquecimento» Indica que o termóstato está regulado no modo «Aqueci- mento» (interruptor n.º 6 regulado para «HEAT») Indicador do modo de «Arrefecimento» Indica que o termóstato está regulado no modo «Arrefeci- mento» (interruptor n.º 6 regulado para «COOL»)/O ícone é apresentado quando está função é activada/O ponto central e o círculo exterior do ícone piscam quando esta função é desactivada Indicador do modo «Substituição de programa» Indica que o programa foi substituído por outro Indicador de pilhas fracas Indica que as pilhas estão fracas

4. Aquecimento/Arrefecimento

Aquecimento Quando o termóstato controla o sistema de aquecimento, o indicador do modo de «Aquecimento» é apresentado. O aquecimento liga-se quando a temperatura ambiente é inferior à temperatura programada e o ícone começa a piscar. Arrefecimento Quando o termóstato controla o sistema de aquecimento, o indicador do modo de «Arrefecimento» é apresentado. O sistema de arrefecimento é então activado quando a temperatura ambiente é superior à temperatura programada e o ícone fica animado.

Regulação da hora e do dia Prima o botão durante 4 segundos, até o ecrã apresentar «C» (Clock = relógio) : Solte o botão para passar para o modo de regulação. O relógio fica fixo e o centro não pisca. Quando a hora pisca, prima ou para ajustar a hora. Prima para passar para os minutos. Prima ou para ajustar os minutos. Prima para passar para os dias. Prima ou para definir o dia.40

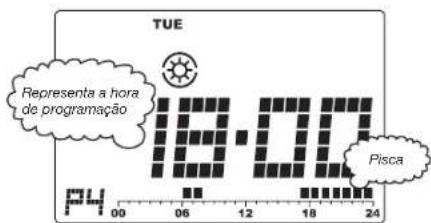

Apresentação no ecrã: inglês portuguêsMON Monday Segunda-feiraTUE Tuesday Terça-feiraWED Wednesday Quarta-feiraTHU Thursday Quinta-feiraFRI Friday Sexta-feiraSAT Saturday SábadoSUN Sunday Domingo Prima novamente para gravar ou sair, caso contrário, o sistema volta ao ecrã principal após 15 segundos. Para voltar ao modo normal, prima em qualquer altura, ou espere 15 segundos. Configuração dos programas O sistema inclui 9 programas. Todos os programas podem ser alterados pelo utilizador. No modo normal, prima o botão durante 7 segundos, até que o ecrã apresente «P» (= Programação): Solte o botão para passar para o modo «Programação». Prima para seleccionar o dia que pretende programar. Se o interruptor n.º 6 estiver posicionado em «P 7d», os dias alteram na sequência seguinte: «MON», «TUE», «WED», «THU», «FRI», «SAT», «SUN», «MON a FRI», «SAT a SUN» e «MON a SUN». Se o interruptor n.º 6 estiver posicionado em «P5/2d», os dias alteram na sequência seguinte: «MON a FRI», «SAT a SUN» e «MON a SUN». Antes de premir os interruptores para passar de uma função para outra : Remover as pilhas do termóstato Aguardar que o ecrã esteja totalmente desligado Premir os interruptores Voltar a colocar as pilhas Sem esta acção, a alteração de uma função para outra não se irá aplicar. P 7d Interruptores n °6 P 5/2d Para criar os seus programas seleccionando os dias um a um Para criar os seus programas em grupos de dias predefinidos Prima para alterar o programa. Os programas são seleccionáveis de 1 a 9. Para alterar o programa, prima ou ppara deslocar o cursor. Os indicadores do modo «hora» e «temperatura» alteram consecutivamente. De seguida, o ponto preto começa a piscar enquanto a hora de programação é apresentada. Prima para alternar entre os modos «Conforto» e «Económico». O exemplo abaixo demonstra que o programa 4 é atribuído a terça-feira. O cursor passa para as 18:00 e o modo de temperatura é «Conforto» Representa a hora de programação Pisca Nota: quando é apresentado, significa que a hora seleccionada está no modo «Conforto», senão, é o modo «Económico» que está seleccionado. Exemplo :42

Das 6h00 às 23h00 Modo «Conforto» Das 6h00 às 23h00 Modo «Económico» Os 9 programas são programas predefinidos, que podem ser alterados pelo utilizador. Os perfis dos programas predefinidos são apresentados abaixo. N.º do programa Características do programa Programa 1«Conforto total» Temperatura de conforto contínuo - Para manter uma temperatura de conforto durante 24 horas. Programa 2«Dia de trabalho 1» Conforto de manhã cedo e à noite - seleccionar, por exemplo, se for trabalhar de manhã e passar a noite em casa. Programa 3«Dia de trabalho 2» Conforto de manhã cedo e à noite - seleccionar, por exemplo, se for trabalhar de manhã e passar a noite em casa. Programa 4«Dia de descanso 1» Conforto todo o dia - seleccionar se car em casa todo o dia. Programa 5«Dia de descanso 2» Conforto todo o dia - seleccionar se car em casa todo o dia. Programa 6«Meio-dia de trabalho 1» Conforto de manhã cedo e à tarde - Especial- mente concebido, se for trabalhar de manhã e passar a tarde em casa. Programa 7«Meio-dia de trabalho 2» Conforto de manhã e à noite - seleccionar, por exemplo, se for trabalhar de tarde e passar a manhã e a noite em casa. Programa 8«Dois períodos» Conforto de manhã cedo, ao meio-dia e à noite - seleccionar, se for trabalhar de manhã, vier almoçar ao meio-dia e passar a noite em casa. Programa 9«Economia total» Temperatura economia contínua - para manter uma temperatura economia durante 24 horas. Visualização e regulação da temperatura programada O ícone do modo «Conforto» é o ícone do modo «Económico» é . Visualização Prima ou (durante menos de 2 segundos) para visualizar a temperatura de referência actual. O exemplo demonstra que a temperatura de referência «Económico» é de 19,0 °C. Solte o botão para voltar ao modo normal. Regulações Continue a premir o botão o durante 2 segundos, no mínimo, até que a temperatura de referência pisque. Prima novamente ou para aumentar ou reduzir a temperatura. Mantenha o botão ou premido para uma regulação rápida. Prima para alternar entre os modos «Conforto» e «Económico». Para voltar ao modo normal, prima em qualquer altura, ou espere 10 segundos. Nota: A temperatura de controlo apenas pode ser regulada entre os 10 ºC e os 35 ºC por incrementos de 0,5 ºC (dos 45 ºF aos 95 ºF, incrementos de 1 ºF). No modo «Aquecimento», a temperatura «Económico» programada não pode ser superior à temperatura «Conforto». No modo «Arrefecimento», é o inverso. Substituição de programa A substituição de programa permite alterar um programa por uma duração de tempo precisa ou por uma duração de tempo indeterminada. Para uma substituição temporária (por um período definido): Prima o botão (durante 3 segundos), até o ecrã apresentar «O» (override = substituição). O ecrã apresenta «00h» que pisca.44

Prima para regular a duração de tempo de substituição (pode regular de 1h até 30 dias). De seguida, pode :

2) Programar a função «Temperatura mínima» premindo

(funciona apenas se o termóstato estiver no modo de «aquecimento»). Prima para validar. Assim que voltar ao ecrã principal, o ícone é apresentado, o que significa que a substituição de programa é activada pela duração de tempo que tiver seleccionado. Exemplo : Para uma substituição indeterminada: Prima o botão (menos de 3 segundos), até o ecrã apresentar «O». O ecrã apresenta «00h» que pisca. Prima 2 vezes , o ecrã apresenta «99 99» De seguida, pode :

2) Programar a função «Temperatura mínima» premindo

(funciona apenas se o termóstato estiver no modo de «aquecimento»). Prima para validar. Assim que voltar ao ecrã principal, o ícone , é apresentado, o que significa que a substituição de programa é activada por uma duração de tempo indeterminada. Para anular a substituição de programa: Prima novamente (menos de 3 segundos), até o ecrã apresentar «O», prima ou até o ecrã apresentar «00h» ou «- - -». Pisca Prima . Assim que voltar ao ecrã principal, o ícone desaparece, o que significa que a substituição de programa é desactivada.

6. Instruções de instalação

Este termóstato electrónico deve ser instalado por um electricista qualificado, em conformidade com o diagrama de cablagem. A instalação deve igualmente ser realizada em conformidade com as normas em vigor. Para vigiar eficazmente a temperatura ambiente e regulá-la de forma precisa, o termóstato deve ser instalado num local adequado. Deve ser colocado numa zona não coberta por cortinas, móveis, etc. O termóstato não deve ser instalado demasiado perto de uma fonte de calor, como um fogão, luz ou radiação solar, nem deve ser instalado num local exposto a correntes de ar.46

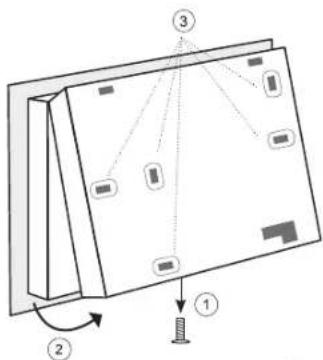

Importante: O termóstato deve ser desligado da respectiva alimentação antes de abrir a caixa. Montagem na parede Antes de começar a montagem do seu termóstato, corte a alimentação eléctrica da sua casa no disjuntor geral ou no quadro de fusíveis. Desaperte o parafuso que segura a tampa traseira do termóstato na base . Separe a frente da base puxando a parte inferior do termóstato . Existem orifícios de montagem na tampa traseira do termóstato . Marque a sua localização na parede com um lápis, no local onde o termóstato será instalado. Faça os orifícios, introduza as buchas e, de seguida, aparafuse a tampa à parede.

7. Parâmetros de base

Terminais Os terminais do PCB (circuito impresso) podem ser utilizados para ligar a alimentação eléctrica e o aparelho controlado. Terminais Função COM ComumNO normalmente abertoNC normalmente fechado Apresentação das diferentes cablagens Sistema de aquecimento eléctrico sem fio condutor ou de arrefecimento SECTOR 230V~

TERMOSTATOSISTEMA DE AQUECIMENTO OU DE ARREFECIMENTO

Fase NeutroNeutro Fase Caldeira com entrada de termóstato com controlo de baixa tensão

COM TERMOSTATO Entrada de termóstato em placa ou bloco terminal da caldeira (ver instruções de ligação da caldeira)Derivação a remover Caldeira com entrada de termóstato com controlo de 230 V~

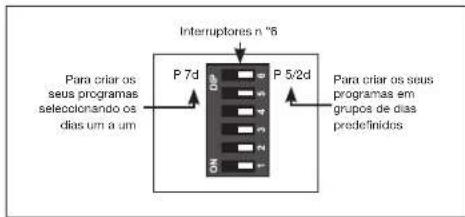

Interruptores Os interruptores no PCB (circuito impresso) podem ser utilizados para activar ou desactivar as seguintes funções. Interruptor Função Desactivado Activado Cool / Heat (n°1) Sistema de aqueci- mento/arrefecimento Aquecimento (Prede- nição) Arrefecimento PWM (n°2) Modo de controlo Controlo activado/desacti- vado (Predenição) Controlo MLI P 7D / P 5-2D (n°6) Programação dos dias: grupo de dias ou dia/dia 5-2 dias (Predenição) 7 dias F/C (n°3) Escala térmica Celsius (Predenição) Fahrenheit Os interruptores n.º 4 e n.º 5 no PCB destinam-se à selecção do intervalo, de acordo com o quadro abaixo.. Interruptor Delta de temperatura n°4 n°5 Controlo activado/desactivado Controlo MLI Desactivado (prede- nição) Desactivado (predenição) 0.50°C/10°F 1.00°C/20°F, 300 segundos Desactivado Activado 1.00°C/20°F 2.00°C/40°F, 300 segundos. Activado Desactivado 1.50°C/30°F 1.00°C/20°F, 300 segundos. Desactivado Activado 2.00°C/40°F 2.00°C/40°F, 300 segundos. Os parâmetros configurados predefinidos de fábrica para todas as funções são apresentados no quadro acima.
