MANUAL DE UTILIZADOR KIP711W DE DIETRICH

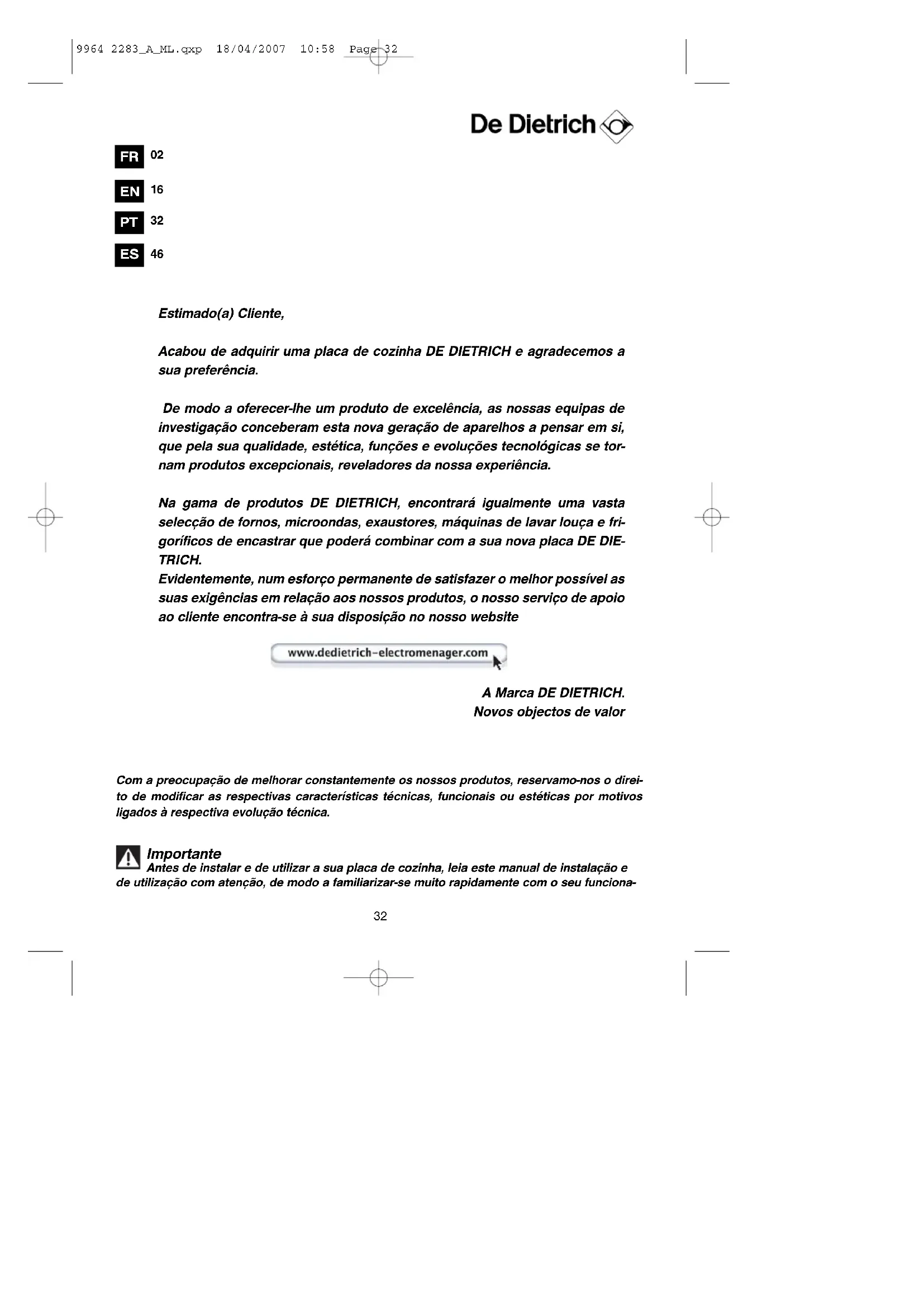

WWAARRRRAANNTTYY CCOONNDDIITTIIOONNSS 9964 2283_A_ML.qxp 18/04/2007 10:58 Page 3031 9964 2283_A_ML.qxp 18/04/2007 10:58 Page 3132 Estimado(a) Cliente, Acabou de adquirir uma placa de cozinha DE DIETRICH e agradecemos a sua preferência. De modo a oferecer-lhe um produto de excelência, as nossas equipas de investigação conceberam esta nova geração de aparelhos a pensar em si, que pela sua qualidade, estética, funções e evoluções tecnológicas se tor- nam produtos excepcionais, reveladores da nossa experiência. Na gama de produtos DE DIETRICH, encontrará igualmente uma vasta selecção de fornos, microondas, exaustores, máquinas de lavar louça e fri- goríficos de encastrar que poderá combinar com a sua nova placa DE DIE- TRICH. Evidentemente, num esforço permanente de satisfazer o melhor possível as suas exigências em relação aos nossos produtos, o nosso serviço de apoio ao cliente encontra-se à sua disposição no nosso website A Marca DE DIETRICH. Novos objectos de valor Com a preocupação de melhorar constantemente os nossos produtos, reservamo-nos o direi- to de modificar as respectivas características técnicas, funcionais ou estéticas por motivos ligados à respectiva evolução técnica. Importante Antes de instalar e de utilizar a sua placa de cozinha, leia este manual de instalação e de utilização com atenção, de modo a familiarizar-se muito rapidamente com o seu funciona-

1 / INSTALAÇÃO DO SEU APARELHO

• Escolha do local de instalação

2 / UTILIZAÇÃO DO SEU APARELHO

• Princípio da indução

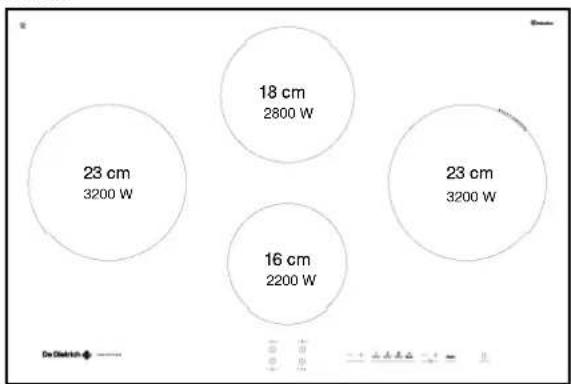

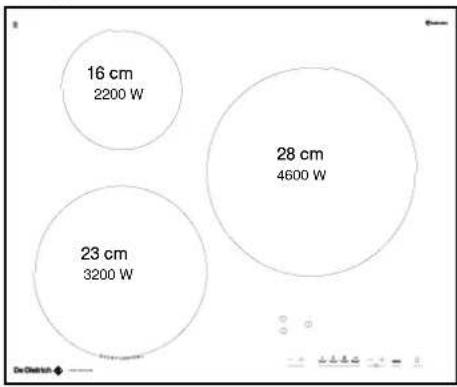

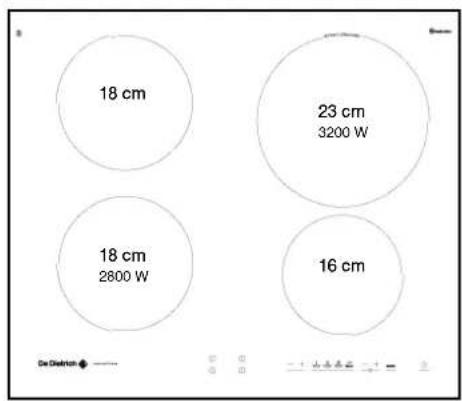

• Descrição da parte superior da placa

• Utilização de uma zona

• Funções suplementares

- Memorização de um aquecimento Aquecimento diferido Temporizador independente Regulação da potência das pré-selecções Sistema de segurança para crianças Bloqueio para limpeza (Clean lock)

• Seguranças em funcionamento

3 / MANUTENÇÃO COMUM DO SEU APARELHO

9964 2283_A_ML.qxp 18/04/2007 10:58 Page 3334

1 / INSTALAÇÃO DO SEU APARELHOPT

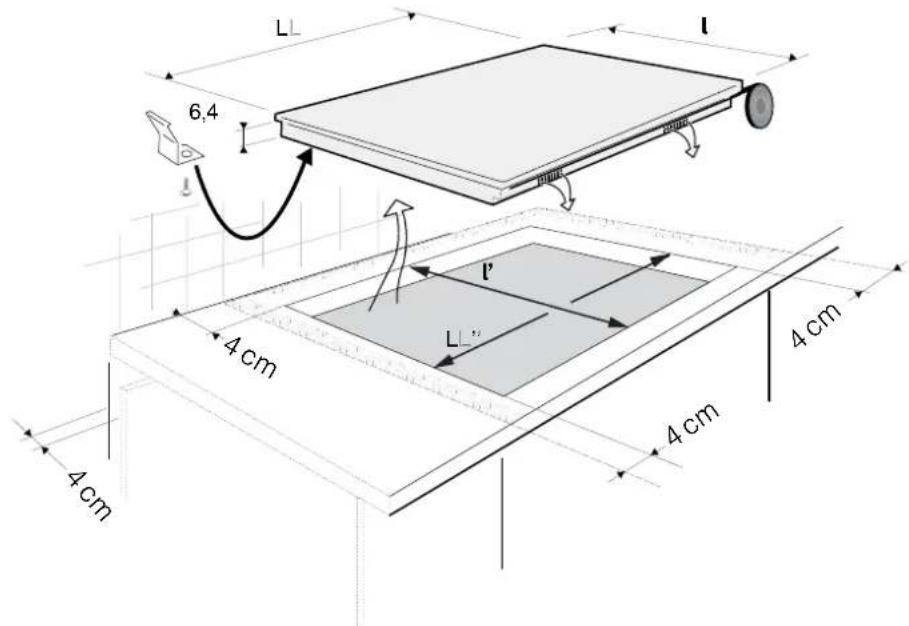

Encastramento A sua placa de cozinha deve ser instalada demodo a que a ficha da alimentação fique aces-sível.A distância entre as bordas da placa e a pare-de ou separação deve ser no mínimo de 4 cm.A sua placa pode ser encastrada sem qualquercontra-indicação, em cima de um móvel, de umforno ou de um aparelho electrodomésticoencastrável. Verifique apenas se as entradas esaídas de ar se encontram bem desbloquea- das. Cole a junta com espuma por debaixo do seuaparelho. Esta junta garante uma boa vedaçãoda placa relativamente à bancada.Fixe os clipes na placa (Conforme o modelo).ConselhoSe a sua placa estiver instalada porcima de um forno, os sistemas de segurançatérmica impedem a sua utilização simultâneacom o forno em modo de pirólise.Esta segurança pode activar-se, por exem-plo, em caso de instalação da placa emcima de um forno insuficientemente isolado.Nesse caso, poderá assistir ao aparecimen-to de pequenos traços nas zonas de coman-do. Se isso acontecer, recomendamos queaumente a zona de ventilação da sua placade cozinha, efectuando uma abertura nolado do seu móvel (8 cm x 5 cm), e/ou queinstale também o kit de isolamento para for-nos, disponível através do Serviço Pós-Venda.Tal como apresentado no logotipo, os materiais que constituem esta embalagem sãorecicláveis. Participe na sua reciclagem e contribua também para a protecção doambiente, colocando-os nos contentores municipais previstos para o efeito. A reciclagem dos aparelhos organizada pelo seu fabricante realizar-se-á assim nasmelhores condições, em conformidade com a directiva europeia 2002/96/CE relativaaos resíduos de equipamentos eléctricos e electrónicos. Dirija-se à sua CâmaraMunicipal ou ao seu revendedor para conhecer os pontos de recolha de aparelhos 4 cm 4 cm 4 cm 4 cm

1 / INSTALAÇÃO DO SEU APARELHO PT

Azul Verde /amareloPreto ou cinzentoCastanho

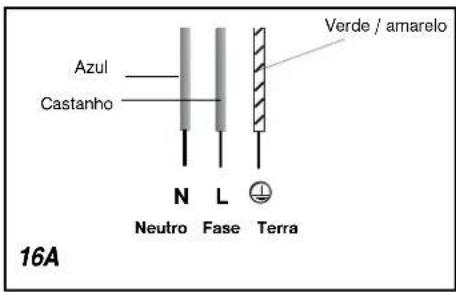

Ligação Eléctrica 220-240V

Atenção Se o cabo estiver danificado, deverá ser substituído pelo fabricante, pelo serviço pós-venda ou por uma pessoa igualmente habilitada, de modo a evitar qualquer peri- go. Durante a ligação eléctrica 400 V 2N trifásica,verifique se o fio neutro fica bem ligado. A sua placa deve ser ligada à rede eléctrica através de uma tomada de corrente conforme a normaCEI 60083, ou de um dispositivo de corte omnipolar conforme as regras de instalação em vigor.Aquando da colocação da sua placa, ou após um corte de corrente prolongado, aparece no pai-nel de comando um código luminoso. Estas informações desaparecem após 30 segundos. Ligação eléctrica

Verde / amarelo Azul Castanho

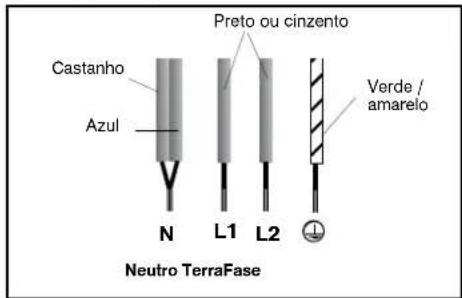

Ligação Eléctrica 400V 2N

16A 32A 16A Separe os fios antes de proceder à ligação.Neutro TerraFase

Azul Verde /amareloPreto ou cinzentoCastanho

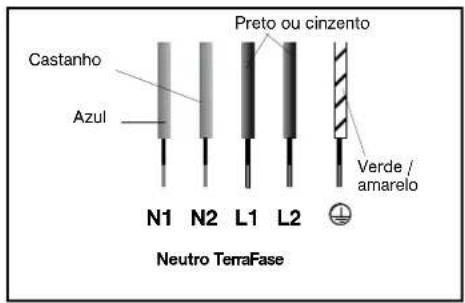

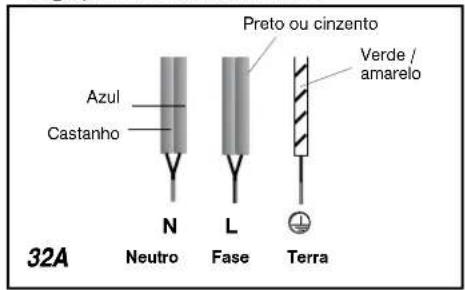

Ligação Eléctrica 2x230V 2L+2N

Ligação Eléctrica 400V 3

1 / INSTALAÇÃO DO SEU APARELHOPT

400 V 3N trifásica separa os 2 fios de fase,L1 e L2, antes dee-fectuar a ligação NNeeuuttrroo PPhhaassee NNLLVerde/amarelo Azul Castanho

220-240 V monofásica Quando se liga a placa à corrente trifásicade 400V2N, em caso de anomalia verifiquese o fio do neutro está bem conectado.Estas precauções tambémsão válidas paraos outros aparelhos electrónicos que pos- sui. TTeerrrraa Azul CastanhoVerde/amarelo TTeerrrraa PPhhaassee 1166 AA 3322 AA Verde/amarelo Azul Castanho TTeerrrraa Azul CastanhoVerde/amarelo

2 / UTILIZAÇÃO DO SEU APARELHO

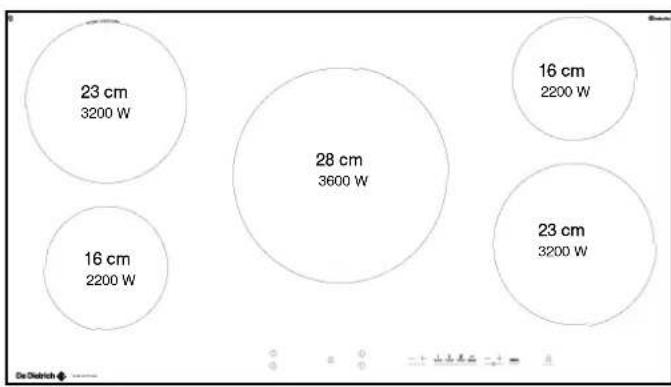

• Escolha de uma zona de aqueci- mento

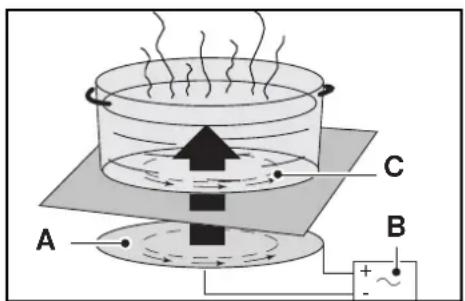

• Princípio da indução O princípio da indução assenta num fenóme- no magnético. Quando se coloca um recipiente em cima de uma zona de aquecimento e se liga a placa, os circuitos electrónicos da placa produzem correntes “induzidas” no fundo do recipiente e aumentam instantaneamente a temperatura do mesmo. Este calor é depois transmitido aos alimentos. Para facilitar a sua escolha, consulte a lista de utensílios fornecida juntamente com este manual. Esta placa de cozinha foi concebida para ser utilizada para um uso doméstico. Esta placa de cozinha foi concebida exclusivamente para cozinhar bebidas e géneros alimentares e não contém nenhum componente à base de amianto.

• Acessórios A maior parte dos acessórios são compatíveis com a indução. Para verificar se o seu acessório é adequado, coloque-o numa zona de aquecimento em potência 4. - Se o mostrador ficar fixo, significa que o seu acessório é compatível. - Se o mostrador piscar, então o acessório não pode ser utilizado para a indução. Também pode utilizar um íman. Se o íman se “pegar” ao fundo do acessório, então é compatível com a indução. Apenas o vidro, barro, alumínio sem fundo especial, cobre e certos acessórios em inox não magnéticos é que não funcionam com aquecimento por indução. Sugerimos que escolha acessórios de fundo grosso e plano. Quando comprar acessórios, certifique-se que este logotipo se encontra presente na embala- gem. Este assegura a compatibilidade com a indução. A - Indutor B - Circuito electrónico C - Correntes induzidas Zona de aquecimento Diâmetro do fundo do acessório 1166 ccmm 10 ..... 18 cm 1188 ccmm 12 ..... 22 cm 18 .....24 cm 12 ..... 26 cm 2288 ccmm 12 ..... 32 cm 2211 ccmm 9964 2283_A_ML.qxp 18/04/2007 10:59 Page 37PT

2 / UTILIZAÇÃO DO SEU APARELHO

• Botões de selecção Estes botões A, B, C, D servem para seleccio- nar, ligar ou desligar as zonas de aquecimen- to. Quando uma zona é seleccionada, a, ou as luzes correspondentes ligam-se, para poder regular os devidos parâmetros.

• Botões de regulação Estes botões permitem regular os parâmetros de potência, tempo, programação... para cada uma das zonas seleccionadas. G regulação da potência H pré-selecção da potência I regulação do tempo J função

K bloquear - desbloquear - Clean lock (blo- queio para limpeza) Na ausência de um acessório na zona seleccionada, as regulações apagam-se automaticamente passado um momento.

2 / UTILIZAÇÃO DO SEU APARELHO

2 / UTILIZAÇÃO DO SEU APARELHO

Nota:- O tempo de pré-aquecimento é calculadoautomaticamente de acordo com a potênciade aquecimento escolhida.- Quando aparece HU, se não escolher umapotência de aquecimento, a zona desliga-sepassado um momento.

• MEMO - Memorização de um aque- cimento Esta função permite memorizar e reproduzirum ciclo completo de aquecimento.Para memorizar:- Seleccione uma zona de aquecimento.- Mantenha premido o botão J. A luz acende.- Regule a primeira potência com os botões Ge, de seguida, ajuste esta potência de acordocom o aquecimento (mínimo de 10 segundospara cada potência).- No final do aquecimento, memorize atravésdo premir constante no botão de escolha dazona.Para reproduzir o ciclo de aquecimento:- Seleccione a mesma zona de aquecimento(se a zona for diferente, NO aparece na suaplaca).- Prima o botão J e aparecem os diferentesníveis de potência dentro de um momento.Quando o mostrador da potência ficar fixo, oaquecimento liga-se.Nota:- Qualquer nova memorização anula a memóriaanterior.- Só pode memorizar 5 níveis diferentes porciclo. Para além disso, aparece a mensagemNO na sua placa.- Para uma reprodução fiel do ciclo memoriza-do, recomendamos que utilize sempre omesmo acessório.- A função de pré-aquecimento não se encon-tra disponível com

- Se a sua placa estiver desligada, prima obotão J para ver as potências memorizadasno fogão correspondente. Utilização de uma zona Regulação da potência:- Coloque o seu acessório na zona de aqueci- mento e prima o botão A, B, C, D correspon- dente. Um som e uma luz confirmam a suaselecção. - Regule a potência com os botões G, H. PPaarraaggeemm ddee uummaa zzoonnaa ddee ccoozzeedduurraa - Prima continuamente no devido botão deselecção.Regulação da potência:- Regule o tempo com os botões I.- O final do aquecimento é indicado por 0 e porum sinal sonoro. Prima o botão de selecçãodo fogão para apagar estas informações.Nota: - Um primeiro premir no botão I “–” permite aceder directamente aos 99 minutos. - Um premir simultâneo nos botões I “+” e “–” permite anular o tempo em curso.- Se não fizer qualquer regulação ou em caso deausência do acessório, a zona seleccionadadesliga-se passados alguns momentos. Funções suplementares

• Pré-aquecimento Esta função permite aumentar mais rapidamen-te a temperatura e depois voltar automaticamen-te para a potência de aquecimento.- Seleccione uma zona de aquecimento.- Ligue o pré-aquecimento premindo o botão G “-”, HU aparece na sua placa. - Regule a potência de aquecimento com osbotões G (superior a 7). Um sinal sonoro con-firma a sua regulação após um momento. Oaquecimento começa. - Durante a fase de pré-aquecimento, HU e a potência de aquecimento aparecem alternati-vamente.- Após a fase de pré-aquecimento, a sua placaapresenta a potência de aquecimento.

2 / UTILIZAÇÃO DO SEU APARELHO

• Aquecimento diferido Esta função permite diferir um aquecimento (O bico com a indicação “Start Control”). Para programar um aquecimento diferido em 6 passos:

2 - Prima em simultâneo os botões I “+” e “–”

para acertar a hora actual da sua placa. Quando os números começarem a piscar, pode acertar a hora com os botões I. De seguida, espere um momento. Se a hora apresentada estiver correcta, espere um momento. O mostrador fica fixo e um som confirma o acerto.

3 - Acerte a hora do final do aquecimento, pre-

mindo os botões I. Espere um momento. Um som confirma o seu acerto.

4 - Regule o tempo de aquecimento, premindo

os botões I. Espere um momento. Um som confirma o seu acerto.

5 - Regule a potência de aquecimento, premin-

do os botões G, sendo 4 proposto por defeito (máximo de 6). Espere um momento. Um som confirma a sua regulação e SC aparece na sua placa.

6 - Passado um momento, SC desliga-se e apa-

rece um ponto a piscar para indicar a pre- sença de um aquecimento diferido em curso.

• Temporizador independente Esta função permite cronometrar um evento sem realizar um aquecimento. - Seleccione uma zona não utilizada. - Regule o tempo com os botões I. Aparece um “t” a piscar no mostrador. - No fim da regulação, o “t” fica fixo e começa a contagem decrescente. Nota: Pode parar a paragem decrescente mantendo premido o botão de escolha do fogão.

• Regulação da potência das pré-selecções Esta função permite modificar os níveis de potência definidos nas pré-selecções (excepto para o “boost”). - A sua placa tem de estar desligada. - Seleccione a pré-selecção H a modificar, man- tendo-a premida. - Regule a nova potência premindo os botões

- Um som valida a sua acção após um momen- to. Nota

As potências devem estar entre: - 1 e 5 para o primeiro botão(4 pelo defeito). - 6 e 10 para o segundo botão (8 pelo defeito). - 11 e 15 para o terceiro botão (15 pelo defeito).

• Sistema de segurança para crian- ças Esta função permite bloquear a placa na posi- ção desligada ou durante o aquecimento. Para bloquear: - Mantenha premido o botão K. É emitido um som e acende-se uma luz. A luz desliga-se automaticamente passado um momento. Para desbloquear: - Mantenha premido o botão K. É emitido um som duplo e a luz desliga-se. Nota: - No modo de bloqueio, em qualquer acção que faça aparece o símbolo de bloqueado nos mostradores. Deverá desbloquear a sua placa antes de utilizá-la. - Se activar o bloqueio durante o aquecimento, a paragem dos bicos do fogão é prioritária ao bloqueio.

2 / UTILIZAÇÃO DO SEU APARELHO

• Bloqueio para limpeza (Clean lock) Esta função permite bloquear temporariamen- te a sua placa durante a limpeza. Para activar o Clean lock: - A sua placa tem de estar desligada. - Prima o botão

. É emitido um som e a luz começa a piscar. - Após um tempo predefinido, o bloqueio des- liga-se automaticamente. É emitido um som duplo e a luz desliga-se. Seguranças em funcionamento

• Calor residual Após um aquecimento longo, a zona utilizada pode permanecer quente durante alguns minu- tos. Durante esse tempo, a letra ‘’H’’ permane- ce a piscar. Não coloque a mão em cima da zona.

• Limitador de temperatura Cada zona de aquecimento vem equipada com um sensor de segurança que controla a tem- peratura do fundo do acessório. Caso se esqueça do acessório vazio em cima do fogão aceso, este limita automaticamente a potência, de modo a prevenir a deterioração do acessó- rio ou da placa.

• Protecção em caso de derrame Em caso de derrame de um líquido, de um objecto metálico ou de um pano molhado colo- cado nos botões de comando, a placa desliga- se, aparecem riscos e é emitido um som. Limpe a placa ou retire o objecto e comece de novo o aquecimento.

• Sistema de Paragem Automática (Auto-Stop) Caso se esqueça da placa ligada com um tempo predefinido, esta função de segurança corta automaticamente a alimentação da sua placa (de 1 a 10 horas, de acordo com a potên- cia). “ AASS ” é apresentado e é emitido um som durante cerca de 2 minutos. Prima um botão do fogão para apagar estas informações. Um som duplo confirma a sua acção.

• Segurança “objectos pequenos” Se colocar objectos de pequenas dimensões em cima de um fogão (anéis, um garfo, etc...) a placa detecta-o e não aquece. O mostrador de potência começa a piscar. Nota: No entanto, vários objectos pequenos coloca- dos em simultâneo em cima de uma zona podem ser considerados como um único acessório. A placa distribui então a potência normalmente. Não coloque utensílios (colher, garfo, tampa...) numa zona de aquecimento em funcionamento. Estes aquecem ao mesmo tempo que o acessório: Existe o risco de queimaduras.

• Para os portadores de pacemakers cardíacos e de implantes activos. O funcionamento da placa está em conformidade com as normas sobre perturbações electromag- néticas em vigor e cumpre perfeitamente os requisitos legais (directivas 89/336/CEE). Para que não haja interferências entre a placa de cozinha e o pacemaker cardíaco, é necessário que este seja concebido e regulado de acordo com a devida regulamentação. Como só podemos garantir a conformidade do nosso produto, recomendamos vivamente que consulte o fabricante ou o seu médico para evitar eventuais incompatibilidades. 9964 2283_A_ML.qxp 18/04/2007 10:59 Page 42PT

3 / MANUTENÇÃO COMUM DO SEU APARELHO

Preservar o seu aparelho A superfície de vidro vitrocerâmica é muito resistente, mas não é inquebrável. Eis algumas recomendações para aumentar a sua duração de vida: - Evite choques e atritos com recipientes. - Evite colocar uma tampa quente deitada em cima da placa. Um efeito ‘ventosa’ pode dani- ficar a parte superior. - Não utilize recipientes com fundos rugosos ou com relevo. - Não utilize a sua placa de cozinha como local de trabalho. - Nunca utilize papel ou folha de alumínio para aquecer algo. O alumínio pode derreter e danificar a parte superior. - Nunca utilize aparelhos de limpeza a vapor para limpar a sua placa. Limpeza do seu aparelho - Nunca aqueça directamente uma lata de con- serva. Existe o risco de explosão. Os defeitos estéticos devidos a uma má utiliza- ção da sua placa e que não impeçam o funcio- namento não estão abrangidos pela nossa garantia. E para uma maior segurança na sua cozinha, não guarde os seus produtos de limpeza ou produtos inflamáveis num móvel que se encon- tre por debaixo da sua placa de cozinha.

Ligeira. Acumulação de sujidade reaquecida. Derrames de açúcar ou de plásticos derretidos. Auréolas e marcas de cal- cário. Colorações metálicas bril- hantes. Limpeza semanal. COMO PROCEDER? Embeba bem a zona a limpar com água quente e depois limpe. Embeba bem a zona a limpar com água quente, utilize um raspador especial para vidro para tirar o maior, acabar com o lado de esfregão de uma esponja sanitária e depois proceda à limpeza. Deite vinagre de álcool branco aquecido em cima da sujidade, deixe agir e limpe com um pano macio. Espalhe sobre a superfície um detergente especial para vidro vitrocerâmico, de prefe- rência um que contenha silicone (efeito pro- UTILIZAR Esponjas sanitárias. Esponjas sanitárias. Raspador especial para vidro. Vinagre de álcool branco. Produto especial para vidro vitrocerâ- mico. creme esponja sanitária especial para loiça delicada esponja abrasiva

No caso de quebra, rachas ou fissuras, mesmo que pequenas, do vidro vitrocerâmico, retire os fusíveis ou accione o disjuntor da alimentação da sua placa para evitar riscos de choques eléctricos. A placa não funciona e os mostra- dores luminosos no painel perma- necem desligados. A placa não funciona e aparece outra mensagem. A placa não funciona, a informa- ção aparece. O aparelho não recebe alimenta- ção eléctrica. Existem problemas na alimentação ou na ligação. O circuito electrónico funciona mal. A placa está bloqueada Verifique os fusíveis e o disjuntor eléctrico. Contacte o Serviço Pós- Venda. Consulte o capítulo de utilização do sistema de segurança para crianças A placa deixou de funcionar e emite um sinal sonoro de 10 em 10 segundos aproximadamente, podendo visualizar-se um ou F7 . Aparecem vários pequenos ou F7. Depois de ter posto uma zona de aquecimento a funcionar, os sinais luminosos do teclado conti- nuam a piscar. As panelas fazem barulho durante o aquecimento. A placa emite um tinido durante o aquecimento. A ventilação continua a funcionar alguns minutos depois de ter apa- gado a placa. Houve um derrame ou um objec- to está a estorvar o painel de comando. Os circuitos electrónicos aquece- ram-se. O recipiente utilizado não é ade- quado para indução ou tem um diâ- metro inferior a 12 cm (10 cm em zona de aquecimento de 16 cm). É normal com alguns tipos de reci- pientes. Isto deve-se à passagem de energia da placa para o recipien- te. Arrefecimento da electrónica. Funcionamento normal. Limpe a placa ou retire o objecto e comece de novo o aquecimento. Consulte o capítulo acer- ca do encastramento. Consulte o capítulo acer- ca dos recipientes para a indução. Nada. Não existem riscos, nem para a placa de cozinha, nem para o reci- piente. Nada.

• Durante a utilização

• Quando a placa é ligada PROBLEMA CONSTATADO: CAUSAS POSSÍVEIS: O QUE SE DEVE FAZER: PROBLEMA CONSTATADO: CAUSAS POSSÍVEIS: O QUE SE DEVE FAZER: PROBLEMA CONSTATADO: CAUSAS POSSÍVEIS: O QUE SE DEVE FAZER: Aparece um sinal luminoso. A instalação provoca o corte do disjuntor. Só um lado da placa é que funciona. A placa liberta cheiros durante as pri- Funcionamento normal. Existe um problema na ligação da placa. Placa nova. Nada, a mensagem desapare- ce decorridos uns 30 segun- dos. Verifique a sua conformidade. Consulte o capítulo sobre a ligação. Nada. O cheiro desaparece após algumas instalações.
