MANUAL DE UTILIZADOR DTI399 DE DIETRICH

Guia de utilização e de instalação do seu duo Placa de indução / exaustor

ES

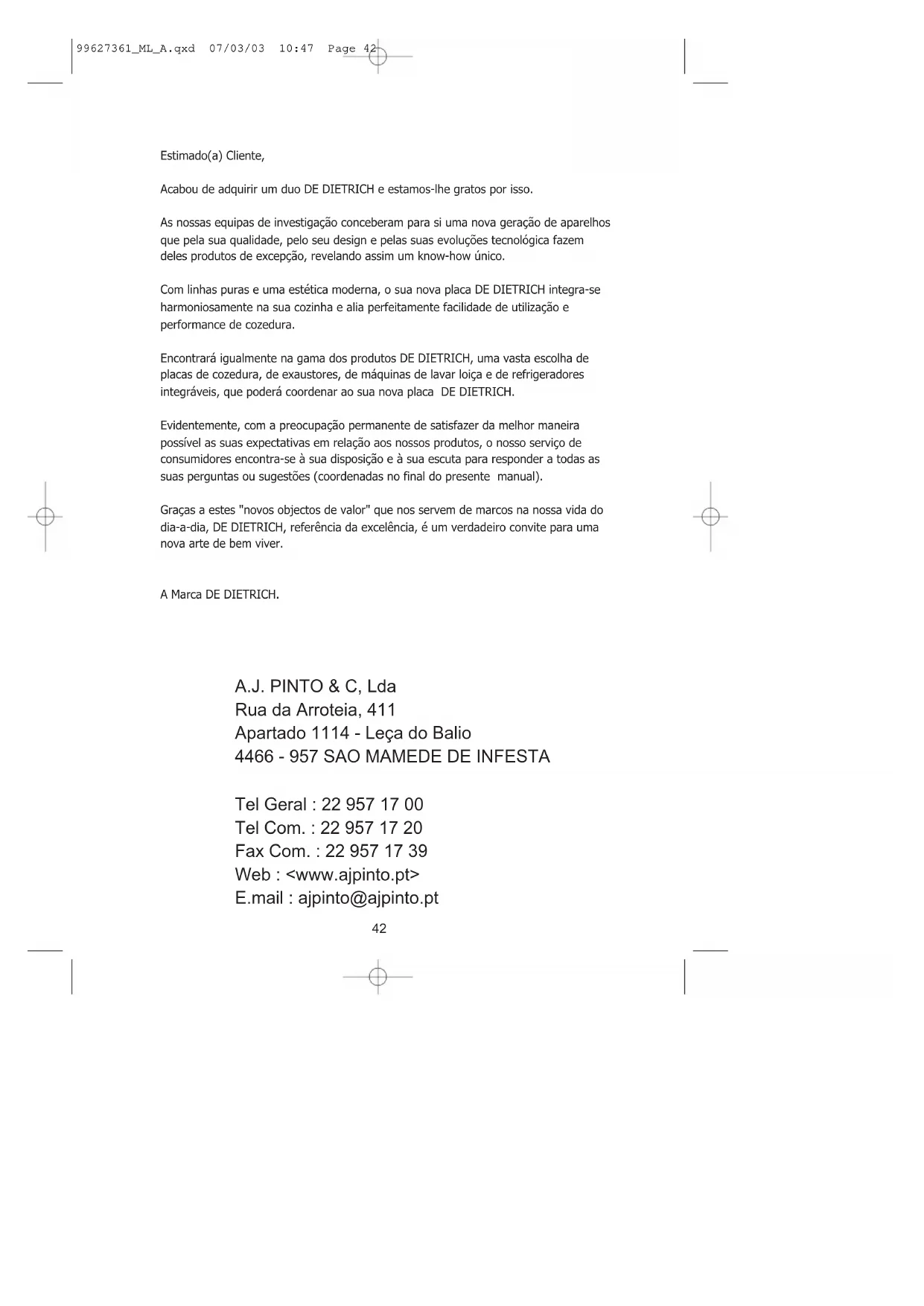

Acabou de adquirir um duo DE DIETRICH e estamos-lhe gratos por isso.

As nossas equipas de investigação conceberam para si uma nova geração de aparelhos que pela sua qualidade, pelo seu design e pelas suas evoluções tecnológica fazem deles produtos de excepção, revelando assim um know-how único.

Com linhas puras e uma estética moderna, o sua nova placa DE DIETRICH integra-se harmoniosamente na sua cozinha e alia perfeitamente facilidade de utilização e performance de cozedura.

Encontrará igualmente na gama dos produtos DE DIETRICH, uma vasta escolha de placas de cozedura, de exaustores, de máquinas de lavar loiça e de refrigeradores integráveis, que poderá coordenar ao sua nova placa DE DIETRICH.

Evidentemente, com a preocupação permanente de satisfazer da melhor maneira possível as suas expectativas em relação aos nossos produtos, o nosso serviço de consumidores encontra-se à sua disposição e à sua escuta para responder a todas as suas perguntas ou sugestões (coordenadas no final do presente manual).

Graças a estes "novos objectos de valor" que nos servem de marcos na nossa vida do dia-a-dia, DE DIETRICH, referência da excelência, é um verdadeiro convite para uma nova arte de bem viver.

A Marca DE DIETRICH.

A.J. PINTO & C, Lda

Rua da Arroteia, 411

Apartado 1114 - Leça do Balio

4466 - 957 SAO MAMEDE DE INFESTA

Tel Geral : 22 957 17 00

Tel Com.: 22 957 17 20

Fax Com.: 22 957 17 39

Web :

E.mail : [e-mail]

sumário

O seu duo em toda a segurança....44

Instale o seu duo em toda a segurança....47

Utilize a sua placa com toda a facilidade....48

Utilize o seu exaustor em toda a segurança......55

Como resguardar e manter a sua placa limpa?.....57

Como preservar e conservar o seu exaustor?......59

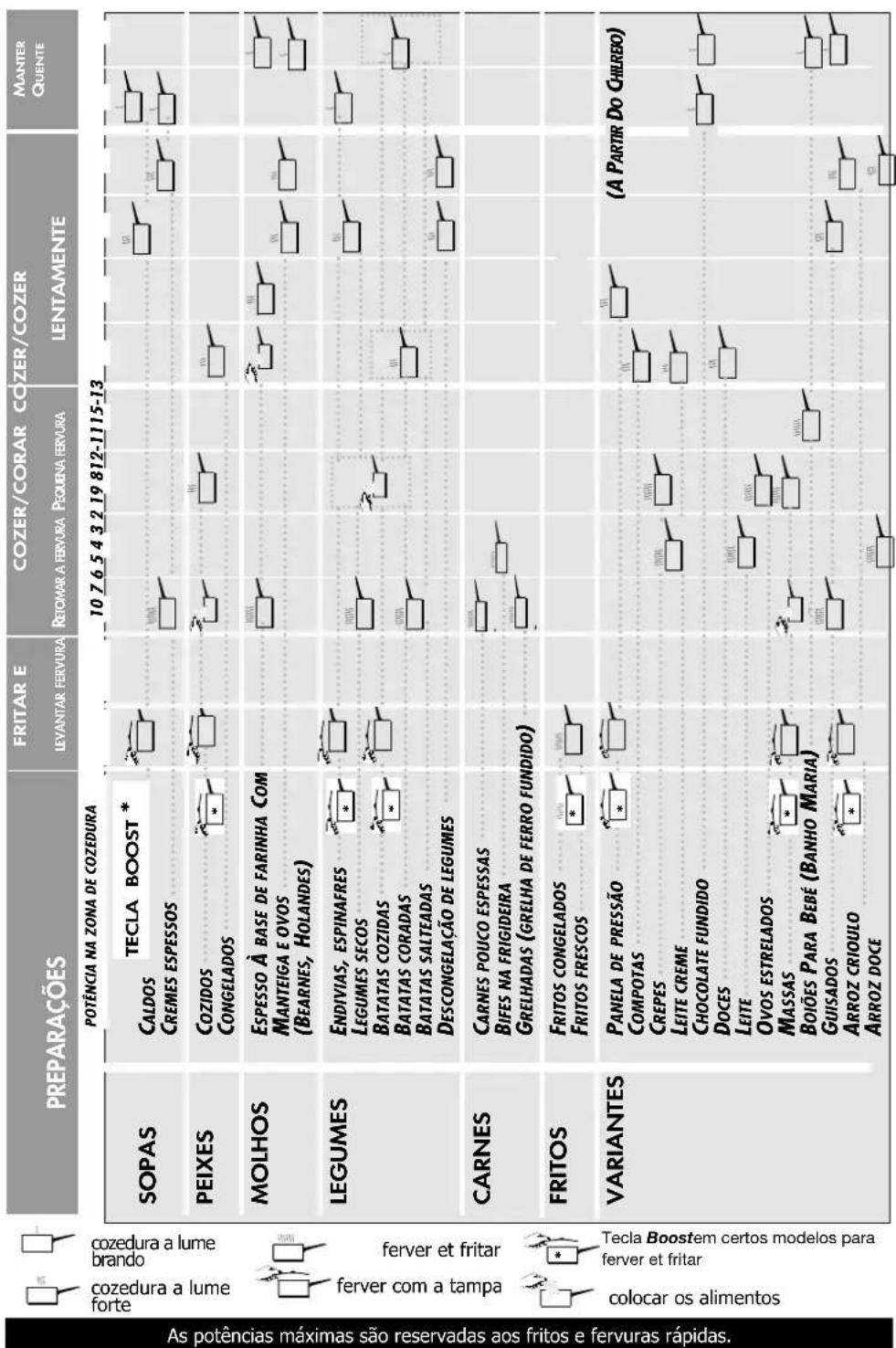

Guia de cozedura....61

Neste manual, os símbolos abaixo identificam :

as instruções de segurança,

os conselhos e astúcias

Concebemos esta placa de cozedura para ser utilizada por particulares em locais de habitação.

Com a preocupação de aperfeiçoar constantemente o desempenho dos nossos produtos, reservamoso o direito de modificar s suas características técnicas, funcionais ou estéticas que dependem da evolução da técnica.

Estas placas de cozedura destinam-se exclusivamente à cozedura de bebidas e géneros alimentícios e não contêm nenhum componente à base de amianto.

Aconselhamo-lo a verificar periodicamente se nenhum objecto (pano, papel, etc.) está em posição de obstruir a entrada de ar situada por debaixo da sua placa (ver encastramento).

O exaustor totalmente automático é pilotado pela placa de cozedura e adapta-se à sua potência de cozedura. O exaustor só necessita de uma limpeza regular e de uma mudança dos filtro de carvão em reciclagem (ver capítulo manutenção).

O seu duo em toda a segurança

Dispositivo de segurança PLACA

• Um detector controla em permanência a temperatura dos componentes da sua placa. Se esta temperatura aumenta excessivamente, a potência fornecida à placa será reduzida automaticamente.
• A retirada do recipiente da placa é suficiente para interromper instantaneamente a alimentação energética da sua placa. Basta carregar na tecla "paragem" para interromper definitivamente a zona de cozedura.

Segurança EXAUSTOR

Faça de maneira a que a sua limpeza seja regular, mude os filtros de carvão (em reciclagem) a fim de evitar qualquer risco de incêndio.

Dispositivo de segurança RECIPIENTE

Cada zona de cozedura está equipada com um detector que controla em permanência a temperatura do fundo do recipiente, deste modo elimina-se o risco de sobreaquecimento. (caçarola vazia, etc.).

Dispositivo de segurança OBJECTO METÁLICO

Um objeto de pequenas dimensões como seja um garfo, uma colher ou mesmo um anel, o qual tenha sido pousado sobre a placa é detectado e identificado como diferente de um recipiente. O visor luminoso acende por intermitência e a potência fornecida é cortada.

Após uma utilização intensiva, a zona de cozedura pode conservar-se quente durante alguns minutos. Um "H" aparece no mostrador durante este período.

Evite tocar nas zonas abrangidas.

Automatic-Stop

Automatic-stop é uma função de segurança da sua placa.

Põe-se automaticamente em funcionamento se o utilizador se esquecer de apagar a cozedura em curso :

Potência utilizada O disco automaticamente ao fim de :
Compreendida entre 1....9entre 10....14entre 15....Boost	8 horas2 horas1 hora

O mostrador luminoso da zona de aquecimento abrangida indica um AS e um sinal sonoro é emitido durante, aproximadamente, 2 minutos. A visualização do AS mantém-se visível enquanto não se carregar numa das teclas do disco abrangido, um duplo sinal sonoro confirmará esta manobra.

Segurança para as crianças

A sua placa possui um dispositivo de segurança criança que bloqueia a utilização da sua placa.

Bloqueio

07 % bip 3, 4 segundos

Os comandos podem ser bloqueados :

- quer à paragem (limpeza),

- quer durante a utilização (as operações em funcionamento subsistem e as regulações afixadas mantêm-se activas).

Contudo, em posição bloqueada, por razões de segurança, a tecla "desligar" é prioritária e corta a limentação do disco.

Não se esqueça de desbloquear antes de voltar a utilizar

A chave luminosa apaga-se no final de alguns segundos. O facto de accionar as teclas reactiva a exibição do 0 luminoso.

Desbloqueio

O seu duo em toda a segurança

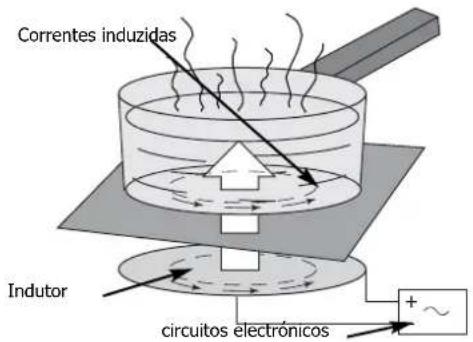

Principio de indução

Depois de se ter ligado a placa, assim que se selecciona uma potência, os circuitos electrónicos produzem correntes induzidas que aquecem o recipiente o qual passa este calor para os alimentos.

Assim, a cozedura efectua-se praticamente sem perda de energia entre a placa e os alimentos.

Correntes induzidas Indutor circuitos electrónicos

Recomendação para os portadores de estimuladores cardíacos e de implantes activos:

O funcionamento da placa é conforme às normas em vigor relativas às perturbações electromagnéticas.

A sua placa de cozedura por indução cumpre pois, perfeitamente, com as exigências legais (directivas 89/336/CEE). Ela foi concebida para não interferir no funcionamento de outros aparelhos eléctricos na medida em que estes cumpram com a mesma regulamentação.

A sua placa de indução induz campos magnéticos nas suas proximidades.

Para que não existam interferências entre a sua placa de cozedura e um estimulador cardíaco, é necessário que este tenha sido concebido em conformidade com a regulamentação respectiva.

A este respeito, só lhe podemos garantir a conformidade do nosso próprio produto. No que diz respeito à conformidade do estimulador cardíaco, ou às eventuais incompatibilidades, deve informa-se junto do seu fabricante ou do seu médico de família.

Se aparecer uma fenda na superfície do vidro da sua placa, desligue imediatamente o aparelho para evitar o risco de choque eléctrico

Para este efeito retire os fusíveis ou corte o disjuntor

Não volte a utilizar a sua placa antes de ter mudado o vidro.

É interdito cozinhar pratos "flambés" (as chamas aspiradas fazem correr o perigo de deteriorar o aparelho).

As frituras efectuadas sob o aparelho devem ser constantemente vigiadas.

As reparações devem ser exclusivamente efectuadas por um técnico autorizado.

Se a sua cozinha for aquecida através de um aparelho ligado a uma chaminé (salamandra, fogão...), é necessário instalar o exaustor em função reciclagem

Não utilizar o exaustor sem os filtros metálicos.

A placa não deve ser utilizada para pousar seja o que for.

Assegure-se de que o cabo de alimentação de um aparelho eléctrico ligado a uma tomada situada perto da placa, não fique em contacto com as zonas de cozedura.

Para a cozedura, não utilize nunca papel de alumínio para cozer os alimentos, nem pouse directamente sobre a placa produtos embalados com papel de alumínio ou produtos congelados em caixas de alumínio.

O alumínio derreteria danificando definitivamente o seu aparelho.

Se o seu forno está situado sobre a sua placa de cozedura (ver possibilidades de encastramento) os dispositivos de segurança térmica da placa impedem a utilização da placa em simultâneo com o forno, em modo pirólise.

Acessórios

Certamente já possui recipientes adaptados.

A sua placa de indução é capaz de identificar a maior parte dos recipientes existentes.

Teste recipiente: coloque o recipiente sobre uma zona de aquecimento à potência 4, se o indicador luminoso permanece aceso fixamente o seu recipiente é compatível, se o indicador acende por intermitência o seu recipiente não é utilizável em cozedura por indução.

Também pode utilizar um íman, se este "pega" ao recipiente é porque o recipiente é compatível com o modo de cozedura por indução.

Os recipientes compatíveis com a indução são:

- recipientes de aço esmaltado com ou sem revestimento anti-adesivo.

- recipientes de ferro fundido com ou sem fundo esmaltado.

O fundo esmaltado evita riscar o tampo de vidro da sua placa.

- recipientes de inox adaptados ao modo de cozedura por indução.

A maioria dos recipientes de inox convém se responderem positivamente ao teste do

recipiente (caçarolas, panelas, frigideiras, fritadeiras,...).

- recipientes de alumínio com fundo especial. Os recipientes cujo fundo não é chato também podem funcionar mas é necessário que não esteja deformado.

Ao escolher um recipiente marcado com o logóti- po EQUICION do ou na embalagem, pode es- tar seguro da sua total compatibilidade com a sua placa em condições normais de uso. Para ajudá-lo a escolher, anexámos uma lista de utensílios a este guia.

• NOTA

Os recipientes de vidro, de cerâmica ou de barro, de alumínio sem fundo especial ou de cobre e alguns de inox não magnéticos são incompatíveis com o modo de cozedura por indução, o indicador luminoso acende por intermitência assinalando esta incompatibilidade.

Deve escolher artigos munidos de fundo espesso e chato que assegurem uma cozedura homogénea (nestes o calor reparte-se melhor).

Pequenos recipientes

Preparações cremosas (molhos, doces cremes,...) preparação de pequenas quantidades ou de porções individuais,...

Instale o seu duo em toda a segurança

Escolha da instalação

- Exaustor

Todos os nossos aparelhos podem funcionar em:

EVACUAÇÃO EXTERIOR

Exterior

Conduta de evacuação diâmetro interior 15 cm (ou, na sua ausência, com uma conduta com um diâmetro interior de 12,5 cm utilizando o adaptador fornecido com o seu exaustor).

RECICLAGEM
Sem saída exterior
Filtro de carvão activo obrigatório

Não fornecido com o seu aparelho :

• conduta de evacuação: ela pode ser em chapa esmaltada, em alumínio, flexível ou matéria ininflamável com um diâmetro interior de 15 cm ou na sua ausência de 12,5 cm
• Filtro de carvão activo para os exaustores ligados em reciclagem
  Estes filtros estão disponíveis no seu revendedor sob a referência indicada na placa de características (ver no interior do exaustor).

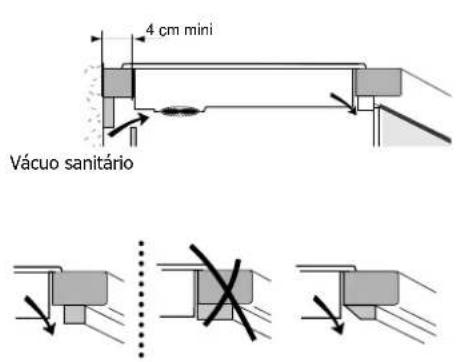

- Placa

Deve obrigatoriamente tomar precauções de maneira a que as grades dos ventiladores situadas sob a sua placa estejam sempre desimpedidas.

O seu exaustor deve ser sempre correctamente ventilado.

Por cima de um móvel com porta ou gaveta

4 cm mini Vácuo sanitário

Certificar-se que a travessa do móvel não tapa a passagem do ar, se necessário faça uma chanfradura.

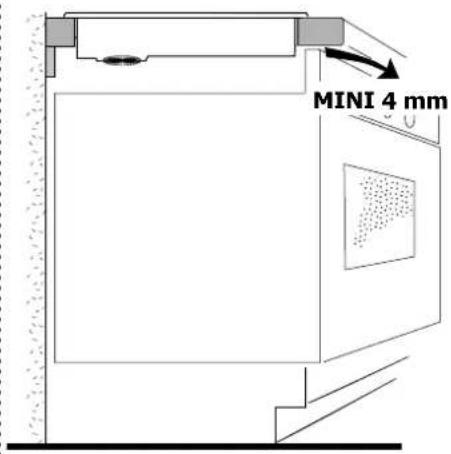

Por cima de um forno

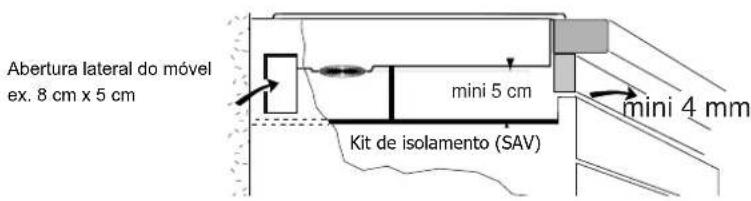

Se o aparelho situado sob a sua placa provocar um sobreaquecimento :

A placa de indução está equipada com um dispositivo de segurança, nomeadamente anti-sobreaquecimento, que detectará uma temperatura elevada: uma série de tracinhos ou um F7 exibem-se no teclado.

Neste caso recomendamos-lhe que pratique uma abertura lateral no seu móvel e/ou instale o kit de isolação forno disponível em SAV (ref.: 75x1652) a fim de limitar os efeitos de sobreaquecimento do aparelho instalado na parte inferior.

Abertura lateral do móvel ex. 8 cm x 5 cm mini 5 cm Kit de isolamento (SAV) mini 4 mm

Respeitando as condições de ventilação acima descritas, a sua placa pode ser instalada por cima de qualquer aparelho electrodoméstico.

Instale o seu duo em toda a segurança

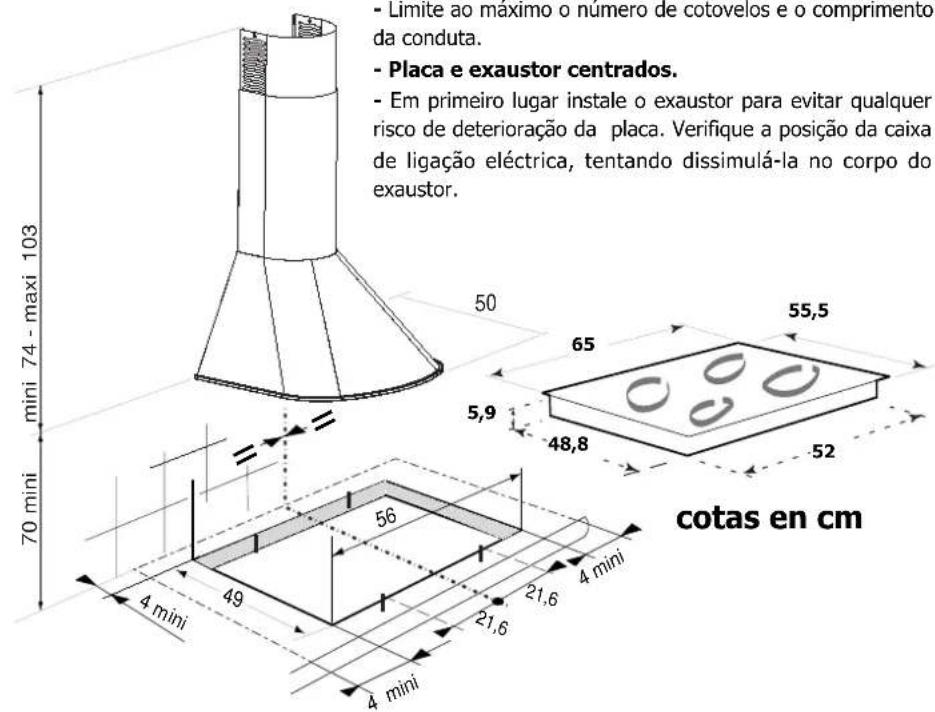

Posicionamento

- Limite ao máximo o numero de cotovelos e o comprimento da conduta. - Placa e exaustor centrados. - Em primeiro lugar instale o exaustor para evitar qualquer risco de deterioração da placa. Verifique a posição da caixa de ligação eléctrica, tentando dissimulá-la no corpo do exaustor. 70 mini 74 - maxi 103 50 65 55,5 5,9 48,8 52 cotas en cm 4 mini 4 mini 56 4 mini 4 mini 49 21,6 21,6 21,6 4 mini

Fixe os agrafos fornecidos no saquinho de plástico

Uma junta garante a impermeabilidade em relação ao plano de trabalho. -Esta junta está colada sobre a placa de cozedura, insira a placa directamente no recorte. -Esta junta encontra-se no saquinho de plástico que vem junto na embalagem da placa.

Instale o seu duo em toda a segurança

Ligação

Este duo deve ser ligado à rede pública por intermédio de uma tomada de corrente conforme à publicação CEI 83, ou através de um dispositivo de corte omnipolar dispondo de uma distância de abertura entre os contactos de pelo menos 3 mm.

Se o cabo estiver estragado deve ser substituído pelo fabricante, pelo respectivo Serviço de Após Venda ou por pessoa de qualificação similar a fim de evitar acidentes.

Sempre que liga a sua placa à corrente, ou depois de corte de corrente prolongado, um código luminoso aparece no teclado de comando. Ele desaparece automaticamente passados aproximadamente 30 segundos, ou assim que se carrega numa tecla qualquer do teclado.

Esta indicação é normal e reservada, se assim acontecer, ao Serviço de Após Venda. Seja qual for o caso o utente não deve prestar atenção a esta indicação.

Quando se liga a placa à corrente trifásica de 400 V2N, em caso de anomalia verifique se o fio do neutro está bem conectado. Estas precauções também são válidas para os outros aparelhos electrónicos que possui.

A sua placa é fornecida com um cabo eléctrico H 05 VVF

• 230 V monofásica
  fusível : 32 amperes


Azul Castanho Verde / amarelo Preto Neutro fase Terra N L

• 400 V 2N trifásica
  fusível : 16 amperes


Castanho Azul Verde / amarelo separa os 2 fios de fase, L1 e L2, antes de efectuar a ligação Neutro fase 1 fase 2 Terra N L1 L2

O seu exaustor (230V -50 Hz-200 W) é fornecido com um cabo eléctrico H 05 VVF com 3 condutores de 0,75 mm2 (neutro, fase e terra). Fusível de 10 ou 16 Amperes

Instale o seu duo em toda a segurança

Montagem do corpo do exaustor

A instalação deve estar em conformidade com os regulamentos em vigor para a ventilação dos locais.

Em França, estes regulamentos estão indicados no DTU 61.1 do CSTB. Sobretudo, o ar evacuado não deve ser enviado numa conduta que serve para evacuar os fumos de aparelhos utilizando gás ou qualquer outro combustível.

A utilização das condutas desafectadas apenas poderá ser feita após a autorização de um especialista competente.

Fornecido Em eva cur ação ex tê beure 7 Fornecido Em redclagem ge 4 Fornecido Comprimento 25 Comprimento 8 3 2 Dâmetro 8 mm m 5 70 cm mini 1 =

Instale o seu duo em toda a segurança

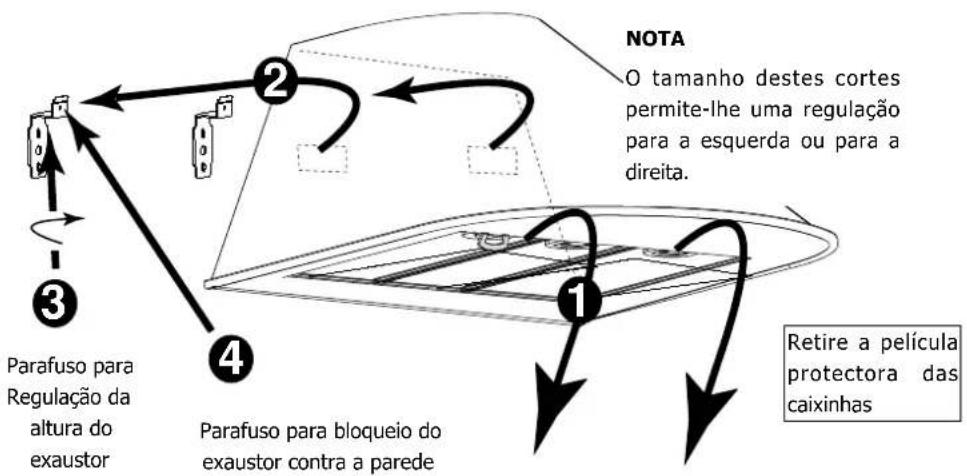

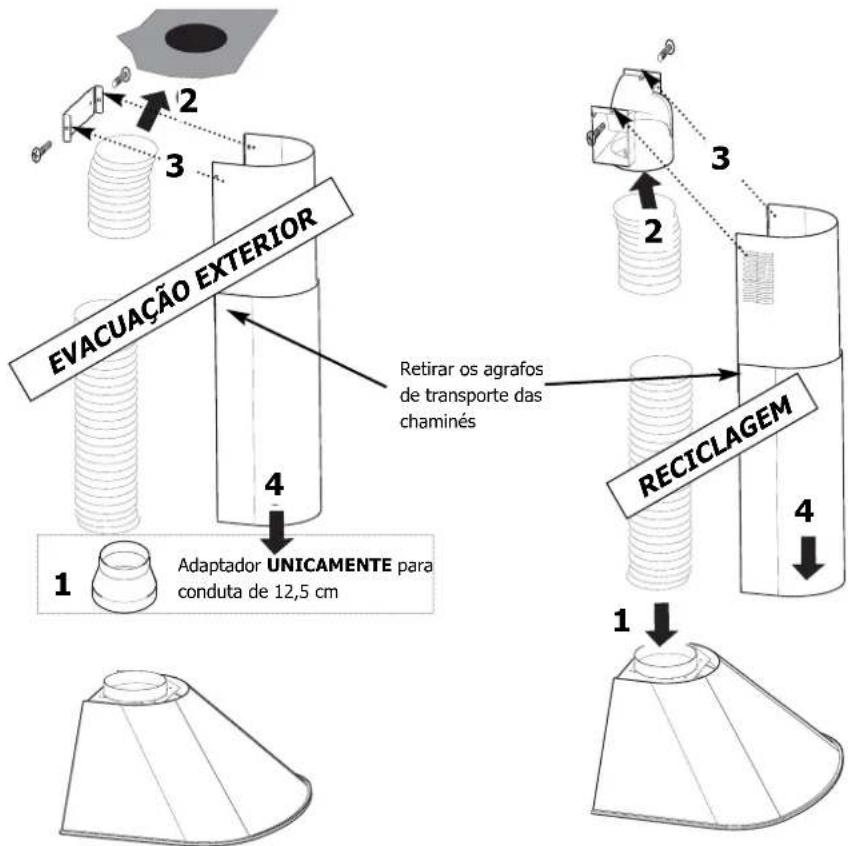

EVACUAÇÃO EXTERIOR Retirar os agrafos de transporte das chaminés 1 Adaptador UNICAMENTE para conduta de 12,5 cm 4 3 2 1 4 RECICLAGEM

52

Utilize a sua placa com toda a facilidade

DTI 399

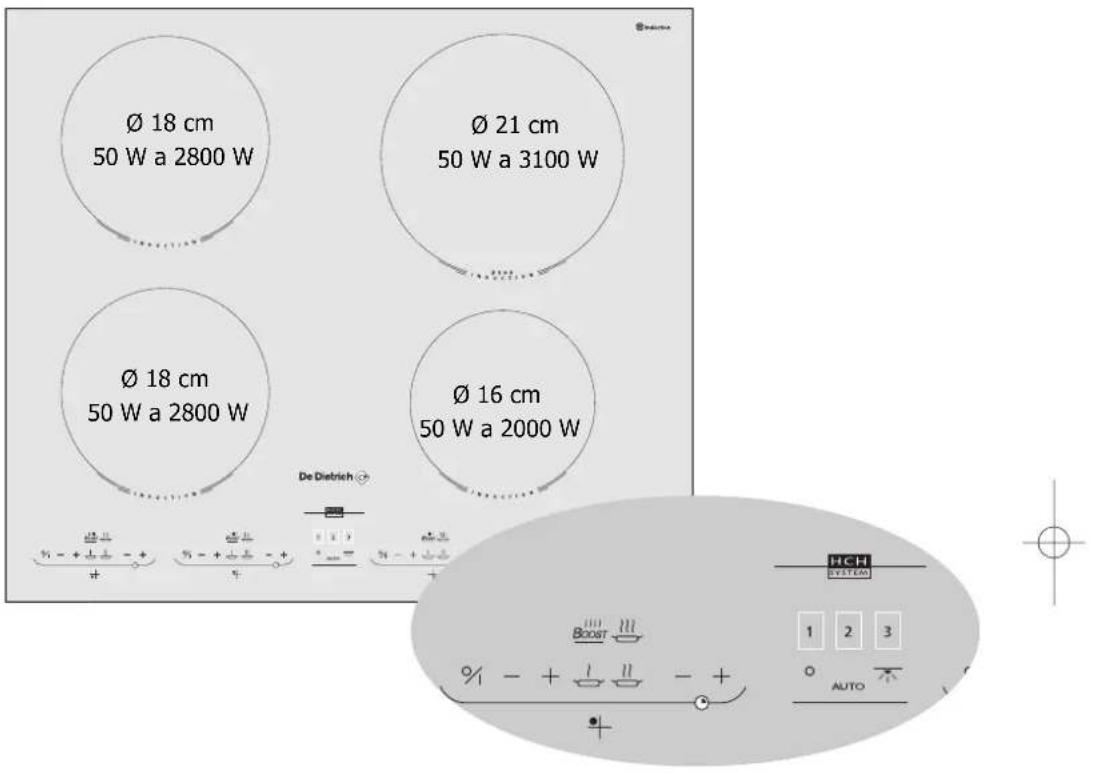

Ø 18 cm 50 W a 2800 W Ø 21 cm 50 W a 3100 W Ø 18 cm 50 W a 2800 W Ø 16 cm 50 W a 2000 W De Dietrich HCH SYSTEM Boost % - + + + - + AUTO

Utilize a sua placa com toda a facilidade

Botão ligar/desligar

0 bip.. - + + - + - +

Um sinal sonoro e um 0 assinalam que a zona abrangida está acesa.

Pode então escolher a potência pretendida. Sem pedido de potência da sua parte a zona de cozedura apagar-se-á automaticamente

Regulação da potência

7 1...15 % - 1 11 - +

No lado indução da placa, a utilização em potência máxima de um dos queimadores provoca uma auto-limitação do outro visível através dos visores de potência.

Posição lume brando 7 = COZER LENTAMENTE

Regulação vivo 11 = COZEDURA

Posição lume forte 15 = COZER RAPIDAMENTE

Boost. Posição máxima bo FERVURA A POTÊNCIA MÁXIMA

Regulação do programador e tempo 99min

Funciona quando as zonas de cozedura abrangidas estão em funcionamento. Pode-se modificar a qualquer instante a duração do tempo de cozedura

paragem manual 0 paragem automática 0 bip bip

Para interromper o sinal sonoro, carregue em qualquer uma das teclas de comando da zona de cozedura abrangida, senão o sinal interromper-se-á sozinho passado 1 minuto aproximadamente.

Utilize o seu exaustor em toda a segurança

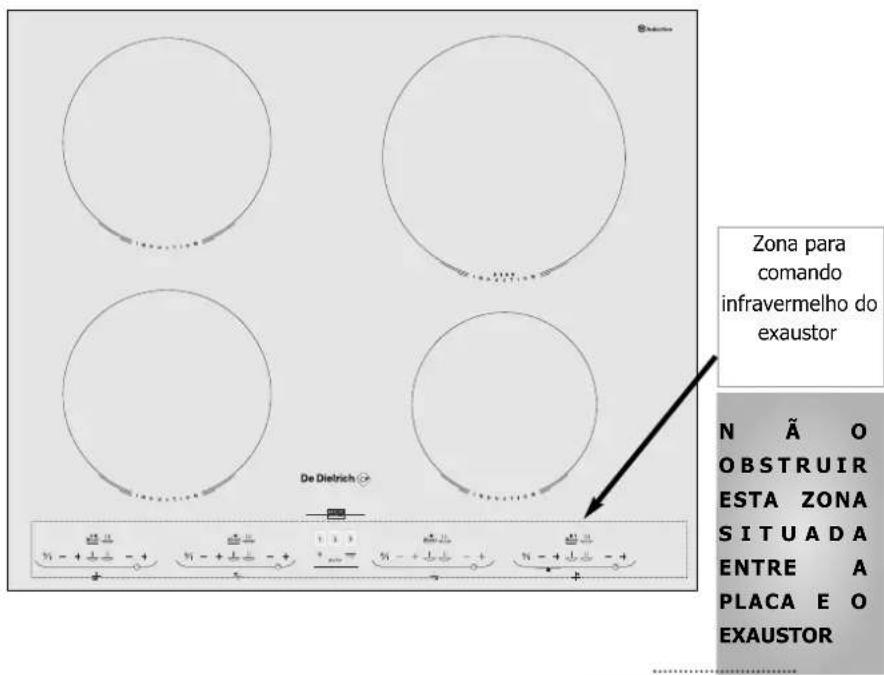

Zona para comando infravermelho do exaustor De Dietrich N Â O OBSTRUIR ESTA ZONA SITUADA ENTRE A PLACA E O EXAUSTOR

A placa possui um sistema infravermelho (específico ao exaustor) que comanda electronicamente a potência de aspiração.

Por ocasião da colocação em funcionamento da placa, a luz acende-se o exaustor está em modo automático: o indicador AUTO + os indicadores 1, 2 ou 3 acendem-se.

A velocidade da aspiração do seu exaustor adapta-se automaticamente em função da potência de cozedura que seleccionou.

Neste modo poderá intervir em qualquer altura na regulação do exaustor consoante as necessidades específicas de certas cozeduras (batatas fritas, vapor excessivo...).

Pode igualmente servir-se do exaustor em modo manual.

A velocidade de aspiração está totalmente sob o seu controlo, escolherá a regulação de aspiração premindo as teclas situadas na sua placa.

Utilize preferencialmente as zonas de cozedura traseiras do seu aparelho de cozedura.

HCH SYSTEM 1 2 3 O AUTO

Em modo manual :

Recomendamos-lhe que faça funcionar o exaustor a partir do início da cozedura. Por ocasião da paragem de todos os discos, o exaustor pára automaticamente no final de 1 a 4 mm consoante a velocidade de aspiração que tenha escolhido.

Em modo automático :

Estes critérios são tomados em consideração pela placa, estando o exaustor a funcionar desde o início do aquecimento das zonas de cozedura.

Utilize o seu exaustor em toda a segurança

Funcionamento automático

Modificação potência da placa

O exaustor recalcula automaticamente a velocidade de aspiração.

% - + 1 - + 1

Paragem de um disco

O exaustor recalcula automaticamente a velocidade de aspiração em função dos outros discos.

Paragem de todos os discos

O exaustor calcula automaticamente o tempo de paragem (em função da cozedura que efectuou, esta última cessará no final de 1 a 4 minutos).

Modificação da potência ou paragem do exaustor

Prima sobre 1, 2 ou 3 (ou paragem) para obter a regulação desejada.

Funcionamento manual

Passagem em modo manual (Exaustor parado)

(ou regresso ao funcionamento automático)

Indicador aceso: está em modo automático. Indicador apagado: está em modo manual.

Modificação da potência ou paragem do exaustor

Prima 1, 2 ou 3 para obter a regulação desejada.

1 2 3

Paragem da luz do exaustor

Potência mínima 1	Para as cozeduras lentas e os pratos que emitam vaporPara criar uma ventilação na cozinha
Potência média 2	Para as cozeduras correntes
Potência máxima 3	Potência máxima 3 - Para as emissões de fumo ou de vapor excepcionalmente grandes (fritura, panela de pressão...).Volte sempre à potência média a partir do momento em que deixe de ser necessária a potência máxima.

Como resguardar e manter a sua placa limpa

- Evitar os choques com os recipientes:

A superfície de vidro é muito resistente, mas não é inquebrável.

- Evitar roçar os recipientes sobre a placa pois com o tempo isto poderá produzir a degradação da decoração aplicada sobre o vidro cerâmico.

Colocar es caçarolas sobre o seu quadro ou seu acessório (concoante o modelo).

- Evitar o uso de recipientes de fundo rugoso ou amolgados:

Estes podem reter e transportar matérias que deixarão manchas ou riscos sobre a placa.

- Pôr o seu recipiente no centro da zona de cozedura.

- Não deixar um recipiente vazio sobre uma placa de aquecimento.

Estes defeitos, que não interferem com o funcionamento ou a possibilidade de uso, não são cobertos pela garantia.

- Não deixar utensílios de cozinha de metal, talheres, facas e objectos metálicos sobre a placa. Estes podem aquecer se estiverem situados nas proximidades de uma zona de cozedura em funcionamento.

- Não arrumar os produtos de LIMPEZA ou INFLAMAVEIS no móvel que se encontra sob a sua placa de cozedura.

- Não aquecer latas de conserva fechadas, elas podem rebentar, evidentemente esta precaução é válida para qualquer tipo de cozedura.

- Não aquecer previamente em posição máxima, quando se utiliza um recipiente com um revestimento interior anti-adesivo (tipo téflon) não necessitando de acrescentar gordura ou em que basta pôr uma pequena quantidade de matéria gorda.

A posição máxima é reservada para levantar fervura ou para os fritos.

A sua placa limpa-se com facilidade, para o ajudar aqui vão alguns conselhos :

TIPO DE SUJIDADE	COMO PROCEDER	PRODUTOS ACESSORIOS A UTILIZAR
Ligeria	Molhe bem a zona com água quente e em seguida seque-a.	Esponja de limpeza
Accumulation de salissures recuites	Molhe bem a zona com água quente. Utilize um raspador especial para vidro, esfregue e finalmente seque-a.	Esfregão ou raspador
Manchas e vestígios de calcário	- Derrame vinagre branco sobre a sujidade, deixe agir e limpe com um pano macio- Ou utilize um produto do mercado.	Pasta especial para vidro vitrocerâmico
Incrustações residuais de açúcar, alumínio ou plástico derretido	- Aplique sobre a superfície da placa um produto especial para vidro vitrocerâmico, de preferência composto de silicones (protector).	Produto especial para vidro vitrocerâmico

Pequenas avarias e remédios

Tem alguma dúvida quanto ao funcionamento da sua placa indução .... ... isso não significa necessariamente que existe uma avaria. Em todos casos, verificar dos seguintes indicações

VOCÊ CONSTATA QUE...	AS CAUSAS POSSÍVEIS	O QUE DEVE FAZER?
Ao pôr em funcionamento aparece uma indicação luminosa	Funcionamento normal	NADA : veja capítulo observações ligação
Ao pôr em funcionamento, o disjuntor da sua instalação salta.	A ligação da sua placa é defeituosa.	Verifique a ligação ou a conformidade da sua instalação.
Ao pôr em funcionamento só se acende um dos lados da sua placa.	A ligação da sua placa é defeituosa.
A ventilação continua a funcionar durante alguns minutos após a paragem da sua placa.	Arrefecimento do sistema electrónico.	É normal.
A placa não funciona.Os indicadores luminosos do teclado permanecem apagados.	O aparelho não está alimentado. A alimentação ou a ligação é defeituosa.	Inspeccione os fusíveis e o disjuntor eléctrico.
A placa parou de funcionar durante a utilização e emite um sinal sonoro aproximadamente de 10 em 10 segundos e aparece um sinal novisor luminoso.	- Houve derramamento ou um objecto obstrui o teclado do comando	Limpe a placa ou retire o objecto e volte a lançar a cozedura.
Aparecem uma série de pequenos ,ou F7 no mostrador.	Os circuitos electrónicos aqueceram.	Ver rubrica encastramento da sua placa
A placa não funciona, acende-se outra mensagem no mostrador.	O circuito electrónico funciona mal.	Peça ajuda ao Serviço de Pós-Venda.
Depois de se ter acendido uma zona de aquecimento, os mostradores do teclado continuam a piscar.	O recipiente que você utiliza não está adaptado à cozedura por indução ou é de diâmetro inferior a 12 cm .(10 cm no foco 160)	Veja acessórios.
Os tachos fazem barulho durante a cozedura.	É uma vibração devida à passagem da energia da placa para o recipiente.	Em potência elevada este fenómeno é normal para determinados tipos de tacho. Não existe perigo para a placa.
A placa liberta um cheiro durante as primeiras cozeduras.	Aparelho novo.	Aqueça cada foco durante 1/2 hora com um tacho cheio de água.
A sua placa emite um ligeiro clic clac.	É produzido pela repartição de potência	NADA, é normal.

Em caso de quebra, fissura ou racha, mesmo ligeira, na placa de vidro cerâmico, desligue imediatamente o aparelho e contacte o Serviço de Pós-Venda.

Como preservar e conservar o seu exaustor

	Caixinha de filtroAntes da primeira utilização da caixinha de filtro, retire a película de protecção	Filtro de carvão activoPara os exaustores instalados em reciclagem
MANUTENÇÃO	OBRIGATÓRIO TODOS OS MESESPara evitar qualquer perigo de incêndio
MOTIVO	Este filtro captura os vapores de gordura e as poeiras. É o elemento que assegura uma parte importante da eficácia do seu exaustor	Este filtro retém os cheiros e deve ser mudado pelo menos todos os anos em função da sua utilização
COMO	Com um produto de limpeza doméstico vendido no comércio, em seguida lave abundantemente e seque.Esta limpeza deve ser efectuada na máquina de lavar loiça em posição vertical (não colocar em contacto com a loiça suja).	Encomende estes filtros ao seu revendedor (sob a referência indicada na placa de características situada no interior do exaustor) e tome nota da data em que a mudança foi efectuada.
Nunca utilize esfregões metálicos, produtos abrasivos ou escovas demasiado duras.Para limpar a caixa e o postigo de iluminação, utilize exclusivamente produtos de limpeza domésticos vendidos no comércio e diluídos em água, em seguida enxagúe e seque com um pano macio.
O exaustor deve ser desligado antes de retirar as caixinhas de filtros e Após a limpeza, as caixinhas de filtro devem ser novamente fixadas em conformidade com o manual de utilização.

- Desmontagem da caixinha de filtro

- Montagem do filtro de carvão

Pega 1

Após limpeza, substitua o filtro efectuando as operações em sentido contrário.

1. Retire as caixinhas.
2. Coloque o filtro de carvão novo sobre a
   caixinha do lado interior do exaustor.
3. Coloque os 2 ganchos de fixação.
4. Realize esta operação em todas as caixinhas.

Como conservar o seu exaustor

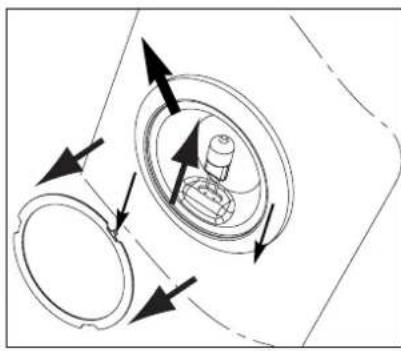

- Mude as lâmpadas

Antes de qualquer intervenção, desligue o exaustor, retirando a tomada ou accionando o disjuntor.

1. Retire o postigo.
2. Mude a lâmpada de halogéneo Tipo G4-20W-12V
3. Substitua o conjunto efectuando as operações em sentido contrário

Estimado cliente,
