MANUAL DE UTILIZADOR DHT7146X DE DIETRICH

PT GUIA DE UTILIZAÇÃO

5 / ANOMALÍAS DE FUNCIONAMIENTO \_\_\_\_ 48

6/ SERVICIO TÉCNICO 48

Descobrir os produtos De Dietrich é experimentar emoções únicas que apenas os objectos de valor podem produzir.

A atracção é imediata desde o primeiro olhar. A qualidade do design é ilustrada pela estética intemporal e os acabamentos cuidados que tornam cada objecto elegante e refinado, em perfeita harmonia uns com os outros.

A seguir, vem a irresistível vontade de tocar. O design De Dietrich assenta em materiais robustos e prestigiantes; O autêntico é privilegiado.

Ao associar a tecnologia mais evoluída aos materiais nobres, a De Dietrich assegura a criação de produtos de alta execução ao serviço de arte da culinária, uma paixão partilhada pelos apaixonados pela cozinha.

Esperamos que desfrute bastante da utilização deste novo aparelho e teremos todo o prazer em receber as suas sugestões e de responder às suas dúvidas. Convidamo-lo(a) a enviá-las para o nosso serviço de apoio ao cliente ou para o nosso website.

Convidamo-lo(a) a registar o seu produto em www.de-dietrich.com para desfrutar das vantagens da marca.

Agradecemos a sua confiança.

De Dietrich

Encontre todas as informações acerca da marca em www.de-dietrich.com

Visite A Galeria De Dietrich, 6 rue de la Pépinière em Paris, VIII Aberta de terça-feira a sábado, das 10h às 19h.

Serviço de Apoio ao Cliente: 0892 02 88 04

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

• Instruções de segurança....54
• Protecção do ambiente .... 55
• Descrição do aparelho....56

2 / INSTALAÇÃO DO APARELHO

• Utilização na versão de evacuação .... 57
• Utilização na versão de reciclagem 57
• Ligação eléctrica....58
• Montagem do exaustor ....59
• Montagem da chaminé ° Evacuação exterior....60 ° Reciclagem....61

3 / UTILIZAÇÃO DO EXAUSTOR

- Descrição dos comandos 62

4 / MANUTENÇÃO E LIMPEZA DO APARELHO

• Limpeza do filtro cassete....64
• Substituição do filtro de carvão 64
• Limpeza da superfície exterior 64
• Substituição da lâmpada 64
• Manutenção do exaustor 65

5 / ANOMALIAS DE FUNCIONAMENTO ....66

6 / SERVIÇO PÓS-VENDA....67

Com a preocupação de melhorar constantemente os nossos produtos, reservamo-nos o direito de modificar as respectivas características técnicas, funcionais ou estéticas por motivos ligados à sua evolução.

Importante:

Antes de pôr o aparelho a funcionar, leia este guia de instalação e de utilização com atenção para se familiarizar mais rapidamente com o seu funcionamento.

Importante

Guarde este guia de utilização juntamente com o aparelho. Se o aparelho for vendido ou cedido a outra pessoa, tenha o cuidado de remeter igualmente o guia de utilização. Familiarize-se com estas recomendações antes de instalar e utilizar o aparelho, pois estes foram elaborados para a sua segurança e a das outras pessoas.

• INSTRUCOES DE SEGURANCA

— Este exaustor foi concebido para uma utilização por particulares na sua habitação.
— Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas sem experiência ou conhecimento, excepto se o fizerem através de uma pessoa responsável pela sua segurança, se forem supervisionadas ou se receberem instruções sobre a utilização do aparelho. As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
— Quando receber o exaustor, desembale-o ou mande-o desembalar imediatamente. Verifique o aspecto geral. Aponte as eventuais reservas por escrito na guia de remessa e guarde um exemplar da mesma.
— Este exaustor destina-se a uma utilização doméstica. Não o utilize para fins comerciais ou industriais ou com outros objectivos para além dos objectivos para os quais foi concebido.
— Não modifique nem tente modificar as características deste aparelho, pois isso poderá representar um perigo para si.
— As reparações devem ser efectuadas exclusivamente por um técnico homologado.
— Desligue sempre o exaustor antes de proceder à manutenção ou à limpeza do mesmo.

— Ventile convenientemente a cozinha em caso de funcionamento simultâneo do exaustor com outros aparelhos funcionando com fontes de energia diferentes da electricidade, para que o exaustor não aspire os gases de combustão.
-- É interdita a realização, por baixo do exaustor, de receitas "flambé" ou de fazer funcionar os bicos de gás sem recipientes, (as chamas aspiradas são susceptíveis de deteriorar o aparelho).
— As frituras efectuadas sob o aparelho devem ser alvo de uma vigilância constante. O óleo e as gorduras aquecidas a temperaturas bastante elevadas podem incendiar-se.
— Respeite a frequência de limpeza e de substituição dos filtros. A acumulação de gordura pode ocasionar a deflagração de incêndios.
— Não é autorizado o funcionamento por cima de um foco de combustível (lenha, carvão... etc.).
— Nunca utilize aparelhos a vapor ou de alta pressão para limpar o aparelho (requisitos relativos à segurança eléctrica).
— Com a preocupação de melhorar constantemente os nossos produtos, reservamo-nos o direito de modificar as respectivas características técnicas, funcionais ou estéticas por motivos ligados à sua evolução técnica.
— Para no futuro encontrar facilmente as referências do aparelho, aconselhamos a que as aponte na página "Serviço Pós-Venda e Relações com o Consumidor".

Atenção

No caso de a cozinha ser aquecida com um aparelho ligado a uma chaminé (ex. fogão de sala), é necessário instalar o exaustor na sua versão de reciclagem. Não utilize o exaustor sem os filtros cassete.

Dever-se-á prever uma ventilação adequada da cozinha sempre que o exaustor seja utilizado simultaneamente com aparelhos que utilizam gás ou outro combustível qualquer

– Os materiais de embalagem deste aparelho são recicláveis. Por isso, participe na reciclagem dos mesmos e contribua, assim, para a protecção do ambiente, depositando-os nos contentores municipais previstos para este efeito.
- O seu aparelho contém também inúmeros materiais recicláveis. Assim, está assinalado com

este logótipo para indicar que os electrodomésticos usados não devem ser misturados com outros resíduos. A reciclagem dos electrodomésticos é organizada pelo seu fabricante, sendo realizada em excelentes condições, de acordo com a Directiva Europeia 2002/96/CE relacionada com os resíduos de equipamentos eléctricos e eletrónicos. Dirija-se à câmara municipal da sua residência ou ao seu revendedor para conhecer os pontos de recolha de aparelhos usados, localizados mais perto da sua residência.

– Agradecemos, desde já, a sua colaboração na protecção do ambiente.

Atenção

A instalação do exaustor é reservada aos instaladores e técnicos qualificados.

Atenção

Antes da primeira utilização do filtro cassete, retire a película de protecção.

Atenção

As partes acessíveis deste aparelho podem ficar quentes quando é utilizado com aparelhos de cozinha.

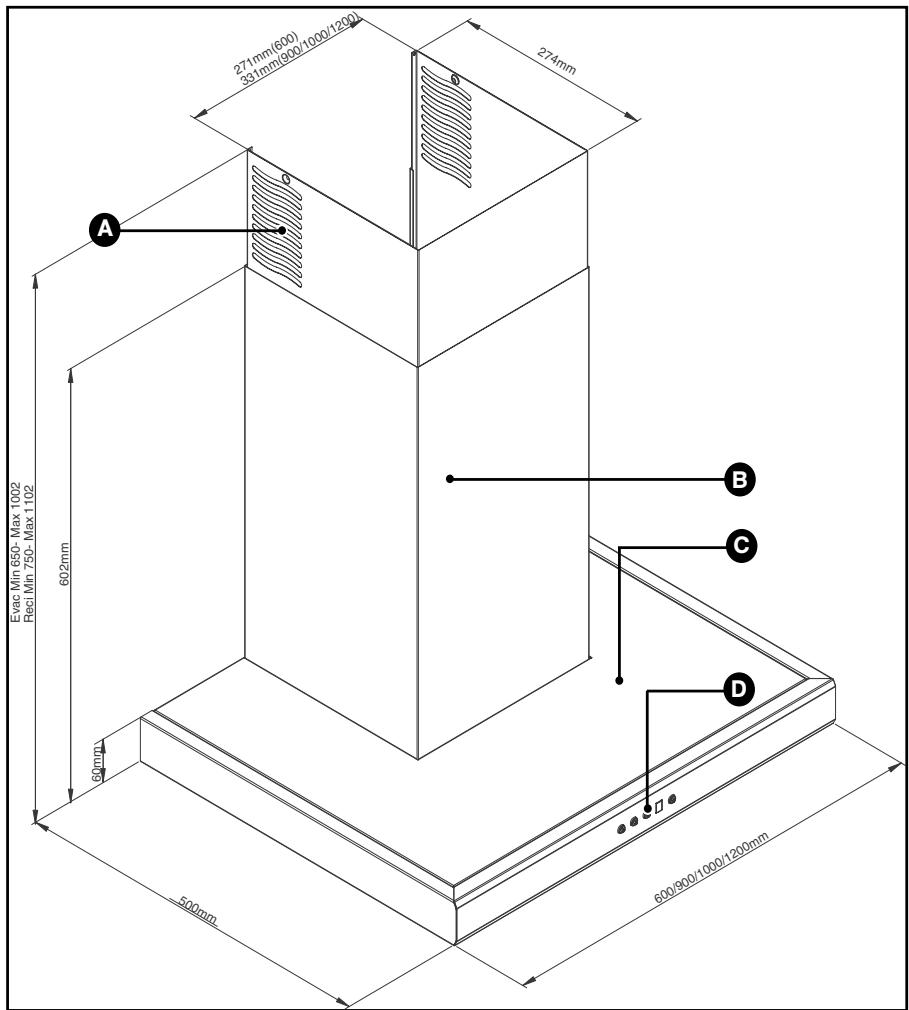

• DESCRICAO DO APARELHO


271mm(600) 331mm(900/1000/1200) 274mm Evec Min 650- Max 1002 Reci Min 750- Max 1102 602mm 600mm 500mm 600/900/1000/1200mm A B C D

A Orifícios

© Campânula

B Chaminé

D Comandos

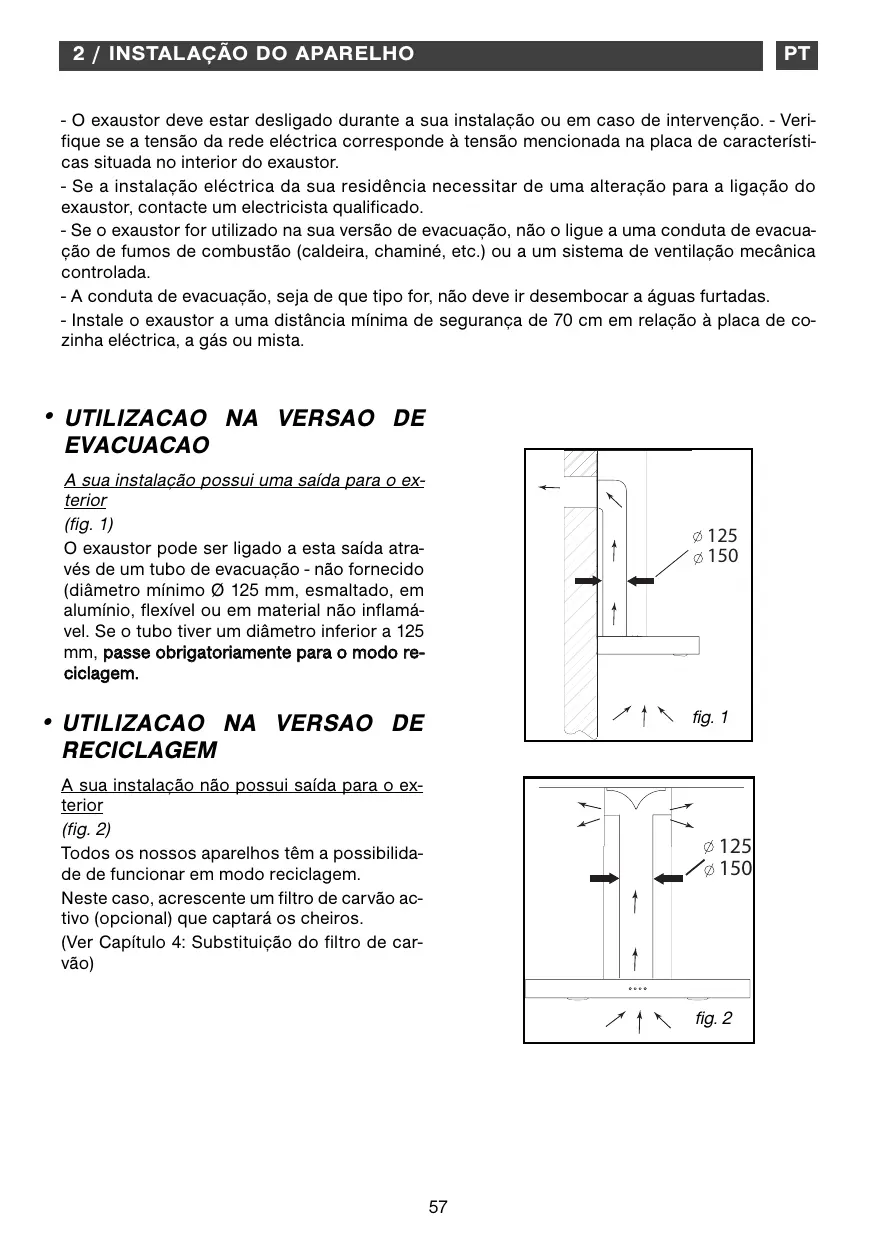

• O exaustor deve estar desligado durante a sua instalação ou em caso de intervenção. - Verifique se a tensão da rede eléctrica corresponde à tensão mencionada na placa de características situada no interior do exaustor.
• Se a instalação eléctrica da sua residência necessitar de uma alteração para a ligação do exaustor, contacte um electricista qualificado.
• Se o exaustor for utilizado na sua versão de evacuação, não o ligue a uma conduta de evacuação de fumos de combustão (caldeira, chaminé, etc.) ou a um sistema de ventilação mecânica controlada.
• A conduta de evacuação, seja de que tipo for, não deve ir desembocar a águas furtadas.
• Instale o exaustor a uma distância mínima de segurança de 70 cm em relação à placa de co-zinha eléctrica, a gás ou mista.

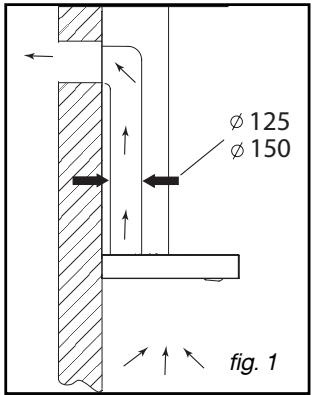

• UTILIZACAO NA VERSAO DE EVACUACAO

A sua instalação possui uma saída para o exterior

(fig. 1)

O exaustor pode ser ligado a esta saída através de um tubo de evacuação - não fornecido (diâmetro mínimo ∅ 125 mm, esmaltado, em alumínio, flexível ou em material não inflamável. Se o tubo tiver um diâmetro inferior a 125 mm, passe obrigatoriamente para o modo reciclagem.

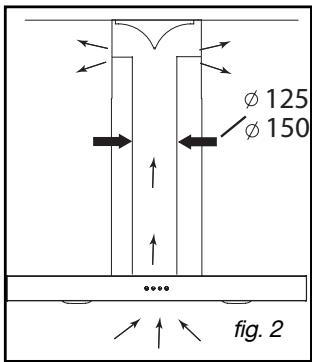

• UTILIZACAO NA VERSAO DE RECICLAGEM

A sua instalação não possui saída para o exterior

(fig. 2)

Todos os nossos aparelhos têm a possibilidade de funcionar em modo reciclagem.

Neste caso, acrescente um filtro de carvão activo (opcional) que captará os cheiros.

(Ver Capítulo 4: Substituição do filtro de car-vão)

φ 125 φ 150 fig. 1

φ 125 φ 150 ...... fig. 2

• LIGACAO ELECTRICA

Durante a instalação e as operações de manutenção, o exaustor deve ser desligado da corrente eléctrica e os fusíveis devem ser cortados ou retirado.

A ligação eléctrica tem de ser efectuada após a montagem e fixação.

Verificar se:

• a instalação tem uma potência suficiente,
• as linhas de alimentação estão em bom estado,
• o diâmetro dos fios está conforme com as regras de instalação.

Atenção

Este aparelho é vendido com um cabo eléctrico H 05 VVF de 3 condutores de 0,75 mm2 (neutro, fase e terra). devendo este ser ligado a uma rede monofásica de 220-240 V através de uma tomada eléctrica normalizada CEI 60083, que, de acordo com as regras de instalação, deve ficar acessível após a instalação.

Declinamos qualquer responsabilidade em caso de acidente ocasionado por uma ligação à terra inexistente ou incorrecta. O fusível da sua instalação deve ser de 10 ou 16 A. Se o cabo eléctrico estiver danificado, contacte o serviço pós-venda a fim de evitar qualquer perigo.

Atenção

Se a instalação eléctrica da sua residência necessitar de uma alteração para a ligação do exaustor, contacte um electricista qualificado.

Atenção

Se o exaustor apresentar qualquer anomalia, desligue o aparelho ou retire o fusível correspondente à linha de ligação do mesmo.

• MONTAGEM DO EXAUSTOR

Atenção

A instalação deve cumprir os requisitos dos regulamentos em vigor para a ventilação dos locais. Em França, estes regula- mentos são indicados no DTU 61.1 do CSTB. Designadamente, o ar evacuado não deve ser enviado para uma conduta utilizada para a evacuação de fumos de aparelhos a gás ou utilizando outros combustíveis. A utilização de tubos desafectados só pode ser feita após acordo de um especialista competente.

A distância mínima entre a placa de cozinha e a parte mais baixa do exaustor deverá ser de 70 cm. Se as instruções da placa de cozinha instalada sob o exaustor especificarem uma distância superior a 70 cm, esta deverá ser levada em consideração.

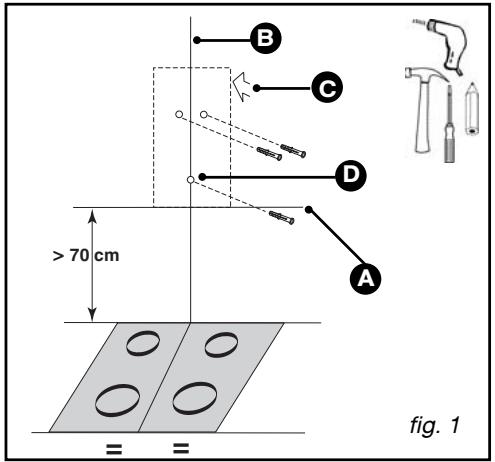

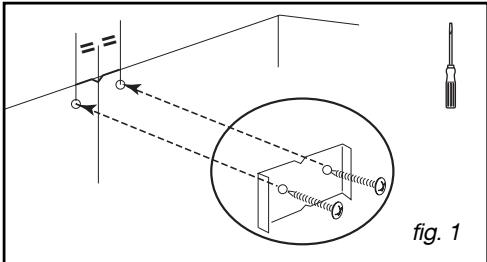

• Faça um traço horizontal no mínimo a 70 cm da placa de cozinha ou do fogão (A/fig.1).
• Faça um traço vertical (B/fig.1) na parede, centrado em relação ao fogão ou à placa de cozinha e que vá do tecto até ao limite do traço horizontal anterior (A).
  – Coloque o modelo na parede (C/fig. 1).

No caso de uma parede oca, utilize buchas e parafusos adaptados.

• Faça os 2 orifícios. Fixe as 2 buchas.

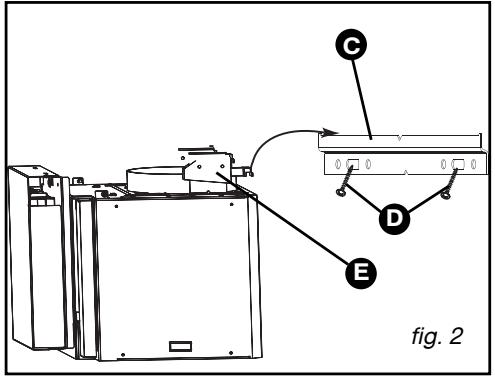

• Aparafuse a barra de fixação à parede (C/fig. 2) com os 2 parafusos (D/fig.2).
• Fixe o exaustor por meio das respectivas suspensões (E/fig. 2).
• Ajuste a altura e o nível através dos parafusos de ajuste (E /fig. 2) dos suportes (o parafuso superior para regular a horizontalidade, o parafuso inferior para regular a colocação na parede).

- Coloque o parafuso anti-elevação (D/fig 1)

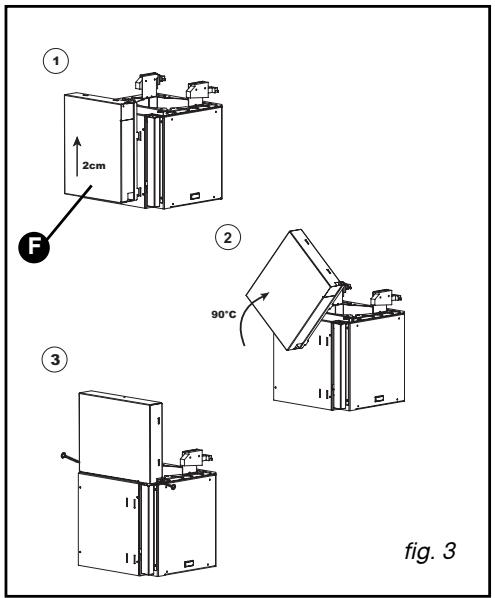

- Retire a fita adesiva da caixa (F fig.3)

- Levante a caixa cerca de 2 cm e, depois de a soltar, faça-a rodar 1/4 de volta; deslize e fixe-a com o auxílio dos 2 parafusos por cima do motor (fig 3).

Tenha cuidado para não danificar os cabos durante a rotação e fixação.

B C D A > 70 cm = = fig. 1

C D E fig. 2

① 2cm ② 90°C ③ fig. 3

• MONTAGEM DA CHAMINE

- Evacuação exterior

– Coloque o suporte metálico da chaminé na parede, encoste-o ao tecto e fixe-o com os dois parafusos (fig. 1).
- Monte a válvula de retenção na saída do motor (fig. 2). Esta válvula de retenção permite obstruir a entrada de ar vindo do exterior.
– Se possuir um tubo com 125 mm de diâmetro, utilize o adaptador fornecido (fig. 3).

Se o tubo exterior for inferior a 125 mm, é obrigatório ligar o exaustor em modo de reciclagem.

• Encaixe a extremidade do tubo na saída do motor (fig. 4).
  – Prepare a chaminé telescópica, tendo o cuidado de dissimular os orifícios (B/fig. 4). Encaixe a chaminé montada desta forma no exaustor e levante a parte superior para ajustar a sua altura e, em seguida, aparafuse-a (G/fig. 4) ao suporte metálico da chaminé (A/fig. 4).

Conselho

Para uma utilização ideal do exaustor, aconselhamos que a ligação seja efectuada a um tubo com 150 mm de diâmetro (vendido separadamente). Limite ao máximo o número de cotovelos e o comprimento do tubo. Se o exaustor funcionar com uma evacuação exterior, convém assegurar-se da existência de uma entrada de ar exterior suficientemente grande para evitar colocar a cozinha em depressão.

A Suporte da chaminé
B Chaminé telescópica
© Tubo
D Adaptador
E Válvula de retenção
F Saída do motor
G Parafusos de fixação da chaminé

A C D E F B G fig. 4

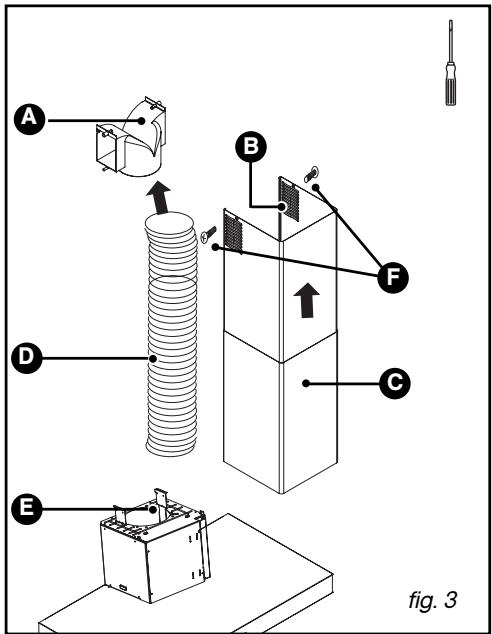

- Reciclagem

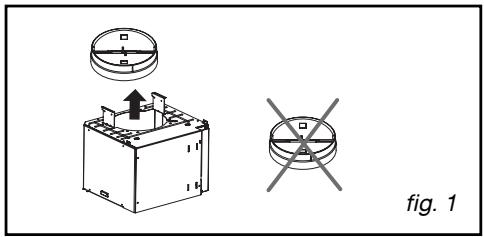

– Retire a válvula de retenção (fig. 1).
– Coloque o deflector plástico de fumos contra a parede, encoste-o ao tecto e fixe-o com os dois parafusos (fig. 2). Não se esquecer de centrar o deflector em relação ao traço vertical feito na parede (fig. 2).

Para os modelos > 700 mm, adicionar as 2 barras espaçadoras fornecidas na bolsa (A/fig 2).

• Encaixe uma extremidade do tubo no deflector e a outra extremidade na saída do motor (fig. 3).
• Prepare a chaminé, tendo o cuidado de deixar os orifícios virados para cima, de modo a ficarem visíveis (B/fig. 3).
  – Encaixe a chaminé montada desta forma (C/fig 3) no exaustor e levante a parte superior para ajustar a sua altura e, em seguida aparafuse-a no deflector de fumos (A/fig.3) com os dois parafusos (F/fig. 3).

A Deflector de fumos
B Orifícios
Chaminé telescópica
D Tubo
E Suporte do motor
F Parafusos de fixação da chaminé

A B C D E F fig. 3

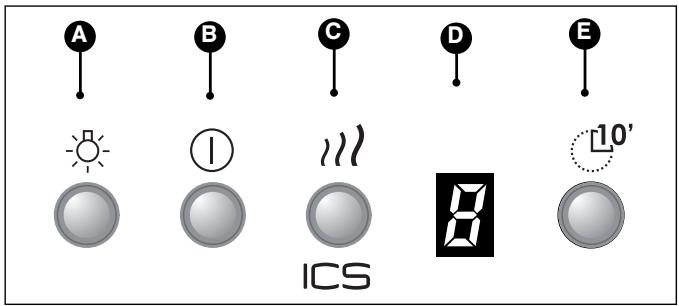

- DESCRICAO DOS COMANDOS

A Iluminação
B Funcionamento / Paragem
G Seleção de velocidades de 1 a 4

D Visor

3 Visor de velocidades (1,2,3 ou 4)

F Saturação dos filtros

E Temporização / Paragem diferida (10 min)

MODO AUTOMATICO (de acordo com o modelo)

Estes exaustores têm um sentido inato de adaptação. Equipados com sensores, eles ligam automaticamente quando detectam qualquer emissão de calor ou de vapor, adaptam espontaneamente a velocidade de aspiração e param de funcionar quando os vapores ou fumos são todos aspirados.

Escolha do tipo de placa em modo automático\*

Para seleccionar o seu tipo de placa, o exaustor deve estar parado.

Prima brevemente (>2s) em ICS para entrar em modo de configuração.

Prima ① para seleccionar o tipo de placa: Por defeito I (placa por indução) pisca. Voltando a premir, o visor indica U para uma placa de vitrocerâmica e G para uma placa a gás. Premindo brevemente ICS permite validar a sua escolha.

Os símbolos (sensibilidade mínima), (sensibilidade média) e (sensibilidade máxima) piscam em simultâneo. Após 10 segundos de espera, a sensibilidade média será mantida. Para modificar a sensibilidade, prima 10.

Para validar, prima ICS.

A sua configuração é validada automaticamente passados 10 segundos.

Conselho

Este guia de instalação e utilização é válido para vários modelos, pelo que é possível que constate algumas pequenas diferenças de detalhes e de equipamentos entre o seu exaustor e as presentes descrições.

Passagem para o modo automático

Prima ICS, aparece um ponto no visor. Um A pisca quando for detectada uma fonte de calor. O exaustor começa a funcionar. No final da cozedura, o exaustor continua a funcionar de 40 segundos a 10 minutos.

Premir ① desactiva o modo automático. O exaustor permanece na posição 1.

• LIGAR O EXAUSTOR NO MODO MANUAL

Premir o botão ① permite ligar o exaustor na velocidade 1.

- Selecção das velocidades

– Cada pressão no botão de escolha da velocidade 1/1/1 define o ciclo seguinte: velocidade 1-2-3 ou 4 e, depois, regresso à velocidade 1.

- Quando volta a utilizar, o exaustor é reiniciado na velocidade 1.

- Selecção da temporização

- Premindo 10' uma vez, activa uma temporização; o exaustor pára após 10 minutos. No visor, pisca das velocidades para indicar que o exaustor se encontra no modo de temporização.

• BELYSNING

O símbolo F pisca no visor após 30 horas de funcionamento do exaustor. Esta mensagem indica que é necessário de lavar o filtro cassete.

Após a limpeza do filtro cassete, prima a tecla ① durante cerca de 3 segundos, o que fará apagar F

Atenção

Desligue o aparelho (retirando-o da tomada, ou accionando o disjuntor) antes de proceder à sua limpeza e manutenção. Uma manutenção periódica do aparelho é uma garantia para o seu devido funcionamento, bom rendimento e durabilidade.

Atenção

O não cumprimento das instruções de limpeza do aparelho e dos filtros pode provocar incêndios. Respeite absolutamente as instruções de manutenção.

• LIMPEZA DOS FILTROS CASSETE

O filtro cassete deve ser limpo após 30 horas de utilização ou no mínimo uma vez por mês. Lave-os com uma escova, água quente e um detergente suave. Passe-os por água e seque-os cuidadosamente antes de os voltar a instalar.

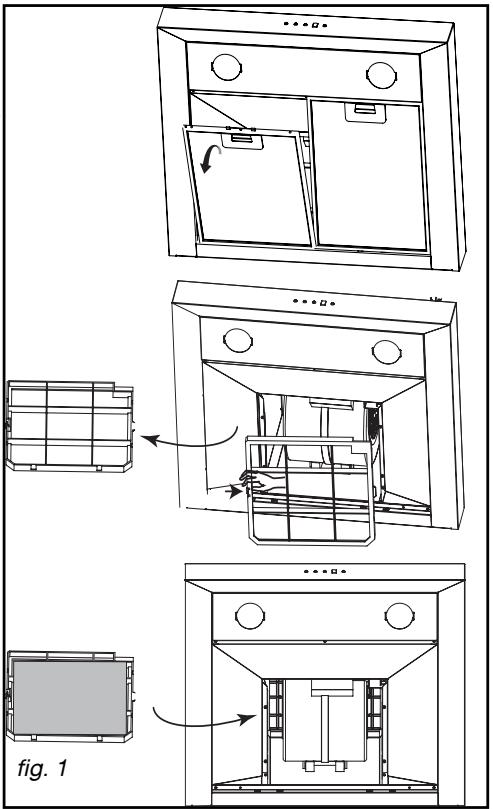

- Desmontagem do filtro cassete (fig. 1)

• Rode a pega integrada do filtro cassete.
  – Oscile o filtro cassete para baixo.

- SUBSTITUICAO DO FILTRO DE CARVAO (de acordo com o modelo)

Substitua o filtro de carvão após 120 horas de utilização aproximadamente.

- Retire o filtro cassete, desencaixando-o (fig. 1).

fig. 1

• LIMPEZA DAS SUPERFICIES EXTERIORES

Para limpar a parte exterior do exaustor, utilize água com um detergente suave diluído, mas não utilize cremes abrasivos nem o esfregão das esponjas.

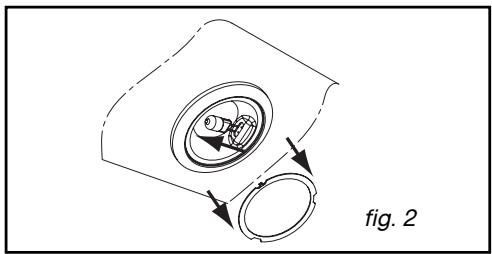

• SUBSTITUICAO DA LAMPADA

— Retire o vigia de iluminação (fig. 2).
— Mude a lâmpada de halogéneo G4-20W-12V.
— Torne a instalar todos os elementos, efectuando as operações no sentido inverso.

Antes de efectuar qualquer intervenção, desligue o exaustor da corrente eléctrica, quer retirando a ficha da tomada, ou accionando o disjuntor.

MANUTENÇÃO...	COMO PROCEDER?	PRODUTOS/ACESSÓRIOS A UTILIZAR
Campânula e acessórios	Nunca utilize esfregões metálicos, produtos abrasivos ou escovas demasiado duras	Para limpar a parte exterior e o vigia de iluminação, utilize exclusivamente produtos de limpeza domésticos vendidos no comércio diluídos em água, em seguida enxagúe com água limpa e seque com um pano macio.
Filtro cassete	Este filtro absorve os vapores gordurosos e as poeiras. Este elemento desempenha uma importante função na eficácia do exaus-tor.Se houver manchas persistentes, utilize um detergente creme não abrasivo e passe por água limpa.	Com um produto de limpeza doméstico vendido no comércio, em seguida enxagúe e seque.
Filtro de carvão activo (dependendo do modelo ou opcional)	Este filtro absorve os cheiros e deve ser substituído pelo menos todos os anos em função da sua utilização.Encomende filtros no seu reven-dedor e anote a data de substituição.

Para preservar o seu aparelho, recomendamos a utilização de produtos de limpeza Clearit.

A mestria dos profissionais

A Clearit propõe-lhe produtos profissionais e soluções adequadas para a limpeza diária dos seus electrodomésticos e da sua cozinha.

Encontre no seu revendedor habitual os diversos produtos desta marca bem como uma vasta gama de acessórios e consumíveis.

PT 5 / ANOMALIAS DE FUNCIONAMENTO

SINTOMAS	SOLUÇÕES
O exaustor não funciona...	Verificar se:• não há um corte de electricidade.• foi realmente seleccionada uma velocidade.
O rendimento do exaus-tor é insuficiente...	Verificar se:• a velocidade seleccionada do motor é suficien-te para a quantidade de fumo e de vapor liberta-da.• a ventilação da cozinha é suficiente para permitir a tomada de ar.• o filtro de carvão não está gasto
O exaustor parou durante o seu funcionamento	Verificar se:• não há um corte de electricidade.• o dispositivo de corte ominoplar não se activou.

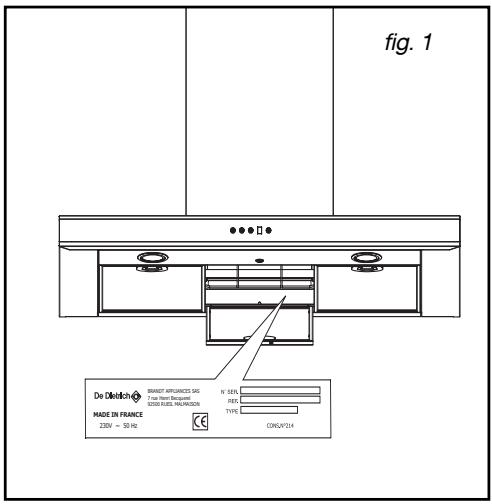

PT 6 / SERVIÇO PÓS-VENDA

Qualquer intervenção no seu aparelho deve ser realizada pelo seu revendedor ou por outro profissional qualificado autorizado pela marca. Ao chamá-los, indique a referência completa do seu aparelho (modelo, tipo e número de série). Estas informações figuram na placa de identificação fixada no aparelho (Fig. 1).

fig. 1 De Diiodisch BRINOT APPLIANCES SIG. Pain Mode Diagnose SABO BURG, MAX PENSION TYPE MADE IN FRANCE 230V ~ 50 Hz CE CONJ/V214
