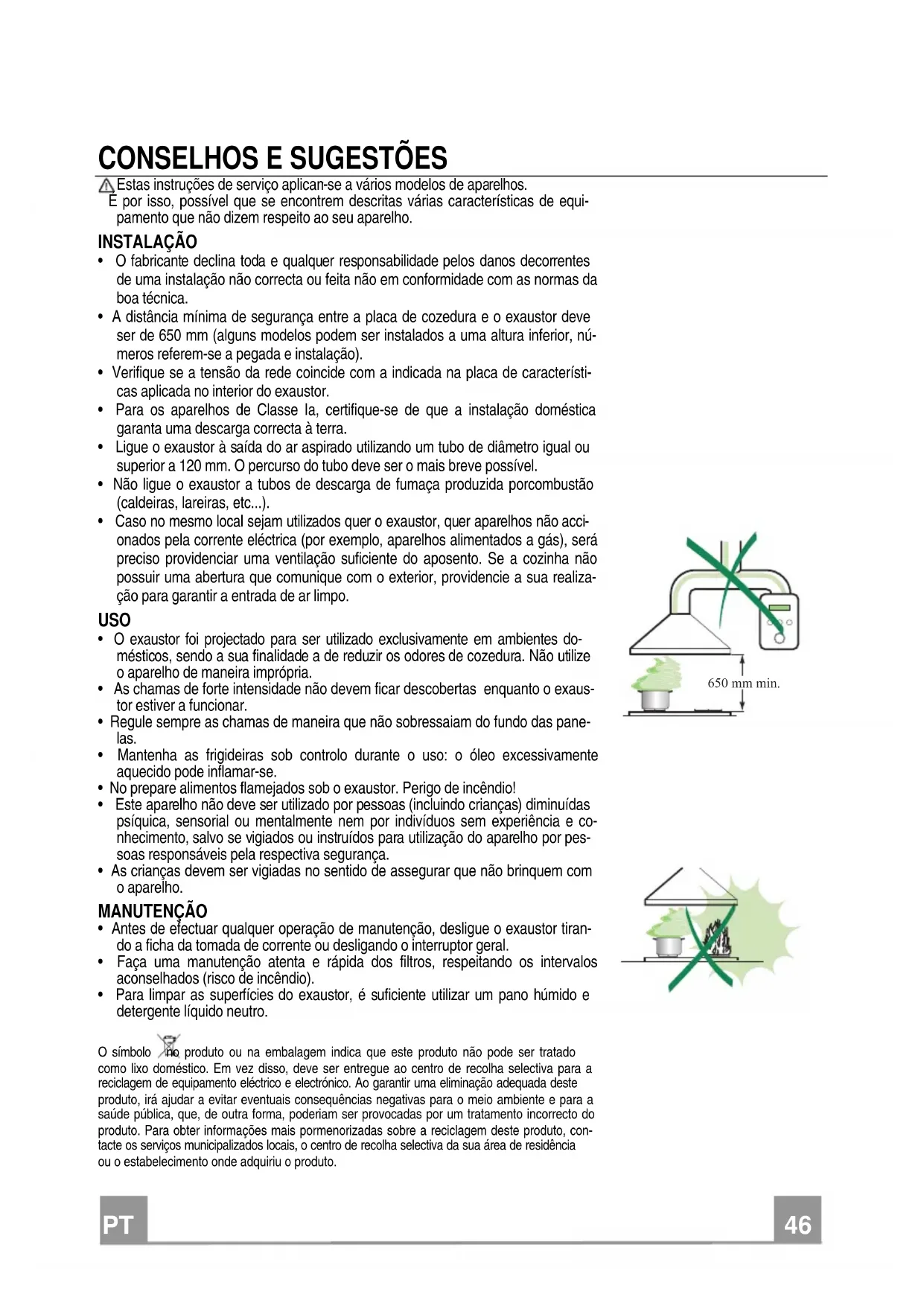

MANUAL DE UTILIZADOR LEIHDC120SCEU FALCON
Manual de Instruções
INDICE
IT
Estas instruções de serviço aplican-se a vários modelos de aparelhos.
E por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.
INSTALAÇÃO
- O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

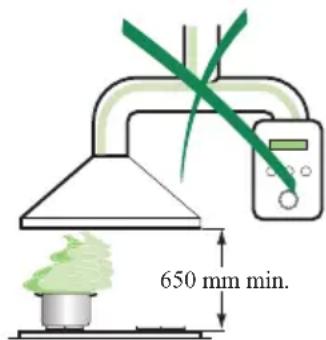

- A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm (alguns modelos podem ser instalados a uma altura inferior, números referem-se a pegada e instalação).
- Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
- Para os aparelhos de Classe Ia, certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.
- Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
- Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
- Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.
USO
- O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
- As chamas de forte intensidade não devem ficar descobertas enquanto o exaus- tor estiver a funcionar.
- Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
- Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.

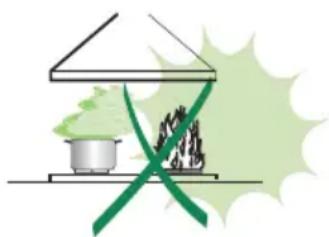

- No prepare alimentos flamejados sob o exaustor. Perigo de incêndio!
- Este aparelho não deve ser utilizado por pessoas (incluindo crianças) diminuídas psíquica, sensorial ou mentalmente nem por indivíduos sem experiência e conhecimento, salvo se vigiados ou instruídos para utilização do aparelho por pessoas responsáveis pela respectiva segurança.
- As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparelho.
MANUTENÇÃO
- Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
- Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados (risco de incêndio).
- Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.
O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.


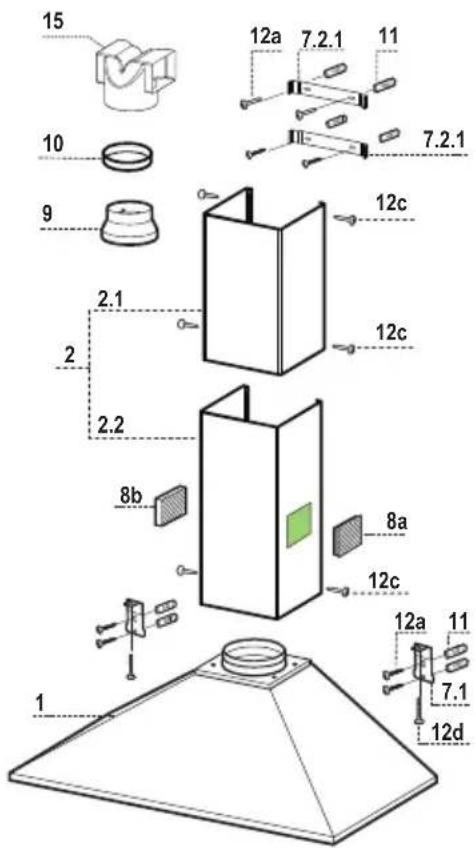

Ref. Qtd Componentes do produto
| 1 | 1 | Corpo do exaustor equipado com: Comandos, ilumina-ção, grupo do ventilador e filtros | |
| 2 | 1 | Chaminé telescópica formada por: | |
| 2.1 | 1 | Chaminé superior | |
| 2.2 | 1 | Chaminé inferior | |
| 8a | 1 | Grade direcionada de saída de ar Dir. | |
| 8b | 1 | Grade direcionada de saída de ar Esq. | |
| 9 | 1 | Flange de redução ø 150-120 mm | |
| 10 | 1 | Adaptar anel ø 120-125 mm | |
| 15 | 1 | Conexão da saída de ar | |
| Ref. | Qtd | Componentes de instalação | |
| 7.1 | 2 | Suportes de fixação da estrutura do exaustor | |
| 7.2.1 | 2 | Suportes de fixação da chaminé superior | |
| 11 | 8 | Buchas | |
| 12a | 8 | Parafusos 4,2 x 44,4 | |
| 12c | 6 | Parafusos 2,9 x 9,5 | |
| 12d | 2 | Parafusos M4 x 25 | |
| Qtd | Documentação | ||
| 1 | Manual de Instruções | ||
- uma linha vertical até ao tecto ou ao limite superior, no centro da zona prevista para a montagem do exaustor;
- uma linha horizontal a: 650 mm, no mínimo, acima da placa do fogão para instalação sem fundo; à altura H (H=altura da parte visível do fundo), para instalação com fundo.
- Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o seu centro (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte. - Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior que acompanha o exaustor), alinhando o seu centro (entalhes) sobre a linha de referência vertical.
- Marque os centros dos furos do suporte.
- Apoie o suporte 7.1 como indicado, a 109,5 mm de distância da linha de referência vertical e 190 mm acima da linha de referência horizontal.
- Marque os centros dos furos do suporte.
- Repita a operação do lado oposto.
FUNDO (ACESSÓRIO DE OPÇÃO)
O fundo deve ser montado antes da montagem do corpo do exaustor e, se o utilizador quiser fixá-lo contra a parede, quer superiormente, quer inferiormente, será necessário montá-lo à altura correcta, antes da montagem das bases. Na medida em que se trata de uma operação complexa, deverá ser feita exclusivamente pelo instalador da cozinha ou por pessoal competente, que conheça todas as dimensões finais dos móveis.
Limitando-se apenas à fixação superior, proceda conforme indicado abaixo:
- Apoie o fundo em cima da base, introduzindo a folha inferior entre o plano superior e a parede, centrando-o sobre a linha de referência Vertical.
- Marque os centros dos dois furos da chapa superior.
- Com uma broca de ∅ 8 mm fure os pontos marcados.
- Introduza as buchas 11 nos furos.
- Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.
- Se disponível, fixe o fundo, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.

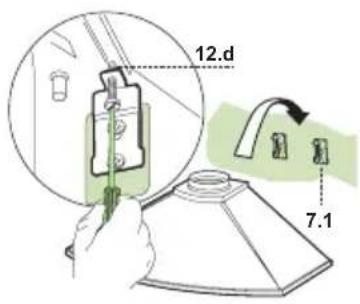

Montagem da estrutura do exaustor
- Nos suportes 7.1, aperte os 2 parafusos 12d incluídos nos acessórios.
- Fixe a estrutura do exaustor aos suportes 7.1, centrando-a sobre a linha vertical.
- Opere com os parafusos 12d, trabalhando por baixo do exaustor, para nivelar a estrutura do exaustor.


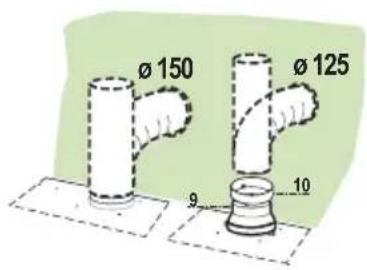

SAÍDA DO AR PARA A VERSÃO ASPIRANTE
Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 125 mm; esta escolha deve ser feita pelo instalador.
- Para a ligação com um tubo de 125 mm, instale a flange de redução 9 na saída do corpo do exaustor e o anel 120-125 10 na flange.
- Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
- Tire os filtros anti-odor de carvão activo, se presentes.


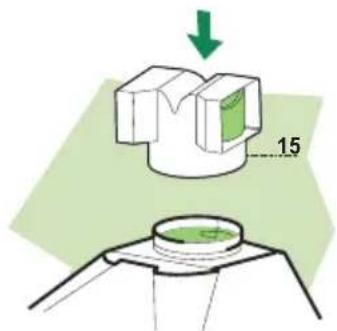

Ø 150 Ø 125 9 10SAÍDA DO AR PARA A VERSÃO FILTRANTE
- Aplique a conexão de saída de ar 15 à pressão sobre a saída da estrutura do exaustor.
- Assegure-se de que o filtro anti cheiros, de carvão activo, se encontra presente.
- Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm.
- Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do ventilador.

- Alargue ligeiramente as duas folhas laterais, prenda as atrás dos suportes 7.2.1 e volte a fechá-las completamente.
- Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

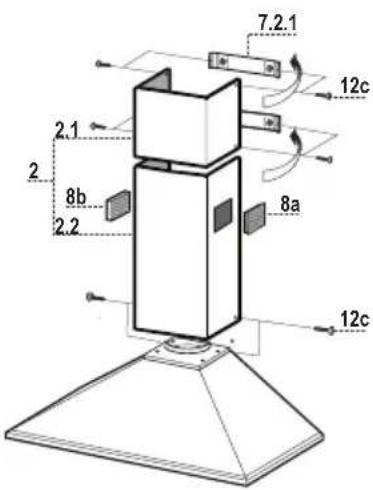

Chaminé inferior
- Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.
- Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.
- Para a versão filtrante, aplique as grades direcionadas 8a – 8b nos respectivos encaixes, de modo a fazer com que os símbolos direcionais fiquem orientados para cima e para a frente do exaustor. Assegure-se ainda de conexão 14.1.


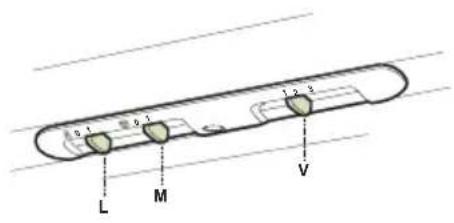

0.1 0.2 0.3 1.2 3 L M VL Luzes Liga e desliga a Iluminação
M Motor Liga e desliga o motor de exaustão
V Velocidade Determina a velocidade de funcionamento:
- Velocidade mínima, indicada para uma troca contínua do ar muito silenciosa, se os vapores de cozedura forem poucos.
- Velocidade média, indicada para a maior parte das condições de uso vista a excelente relação entre o débito do ar tratado e o nível de ruído.
- Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.
Filtros contra gordura
LIMPAR OS FILTROS METÁLICOS CONTRA GORDURA
- Os filtros deverão ser limpos de 2 em 2 meses de funcionamento, ou mais frequentemente em situações de utilização extrema e podem ser lavados na máquina de lavar louça.
- Retire os filtros, um de cada vez, empurrando-os para trás e pu-xando-os ao mesmo tempo.
- Lave os filtros, tendo cuidado para não os dobrar. Antes de os instalar novamente, certifique-se de que ficam bem secos.
- Ao instalar novamente os filtros, certifique-se de que a pega fica visível do exterior.

Filtro anti-odor (Versão Filtrante)
Não pode ser lavado e não é regenerável, devendo ser substituído de 4 em 4 meses de utilização ou com maior frequência, se o aparelho for utilizado com muita intensidade.
SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO
- Tire os filtros metálicos antigordura.
- Remova o filtro anti-odor de carvão activo saturado, conforme indicado.(A)
- Monte o filtro novo prendendo-o na sua sede.(B)
- Reinstale os filtros metálicos antigordura.


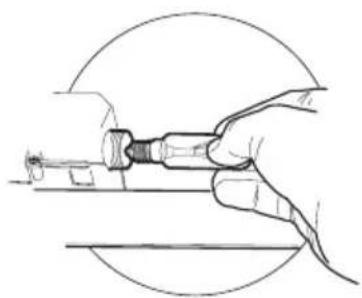

SUBSTITUIÇÃO DAS LÂMPADAS
- Tire os filtros metálicos antigordura ou abra a grade porta-filtros.
- Desatarraxe as lâmpadas e substitua-as por novas de características iguais.
- Reinstale os filtros metálicos antigordura ou feche a grade porta-filtros.
