Merk	Falcon
Model	LEIHDC120SCEU
Producttype	Decoratieve afzuigkap
Gebruik	Huishoudelijk
Breedte	598, 898, 1098 of 1198 mm afhankelijk van versie
Diepte	465 mm
Hoogte telescopische schoorsteen	495 tot 770 mm
Minimale afstand tot kookoppervlak	650 mm
Aansluitdiameter afvoer	120 of 125 mm (met meegeleverde verloopring)
Voeding	220-240 V ~ 50/60 Hz
Elektrische klasse	I (aardverplichting)
Verlichting	Halogeenlamp 28 W
Vetfilters	Zelfdragend metaal, vaatwasmachinebestendig
Actief koolfilter (recirculatieversie)	Niet wasbaar, elke 4 maanden vervangen
Bediening	Licht (L), Motor (M), Snelheid (V): 3 snelheden
Reiniging oppervlakken	Vochtige doek en neutraal reinigingsmiddel
Onderhoud vetfilters	Elke 2 maanden
Reserveonderdelen beschikbaar	Vetfilters, koolstoffilters, halogeenlampen
Land van fabricage	Niet gespecificeerd

Veelgestelde vragen - LEIHDC120SCEU FALCON

Wat is de minimale afstand tussen de afzuigkap en het kookoppervlak?

De minimale veiligheidsafstand is 650 mm. Voor sommige modellen kan een lagere hoogte mogelijk zijn, raadpleeg de installatiehandleiding.

Hoe reinig ik de vetfilters?

De metalen vetfilters zijn vaatwasmachinebestendig. Reinig ze elke 2 maanden (of vaker bij intensief gebruik). Verwijder ze door naar achteren te duwen en naar beneden te trekken, laat ze drogen voordat u ze terugplaatst.

Hoe vaak moet het koolfilter worden vervangen?

Het actieve koolfilter is niet wasbaar of herbruikbaar. Het moet elke 4 maanden worden vervangen (of vaker bij intensief gebruik).

Hoe vervang ik een halogeenlamp?

Koppel eerst de afzuigkap los. Verwijder de metalen vetfilters. Draai de defecte lamp (halogeen 28 W) los en vervang deze door een lamp met dezelfde specificaties. Plaats de filters terug.

Kan ik de afzuigkap gebruiken in recirculatieversie (filterend)?

Ja, de afzuigkap kan in recirculatieversie werken. Zorg er in dat geval voor dat de actieve koolfilters zijn geïnstalleerd en dat de richtroosters zijn geplaatst om de gefilterde lucht terug de kamer in te blazen.

Welke diameter afvoerkanaal moet ik gebruiken?

Gebruik een kanaal met diameter 120 mm of 150 mm. Een verloopstuk van 150 naar 120 mm wordt meegeleverd. Voor een aansluiting van 125 mm plaatst u de verloopring 120-125 mm.

Hoe installeer ik de afzuigkap correct?

Volg de instructies in de handleiding: markeer de punten op de muur, bevestig de ophangbeugels, hang het afzuigkap lichaam op en monteer de telescopische schoorstenen. De afstand tot het kookoppervlak moet ten minste 650 mm zijn.

Wat te doen bij rookontwikkeling onder de afzuigkap?

Laat nooit open vuur onder de afzuigkap. Bij oververhitte olie (friteuse), houd het goed in de gaten. Gebruik de afzuigkap niet om gerechten te flamberen: brandgevaar.

Moet de afzuigkap worden aangesloten op een geaard stopcontact?

Ja, de afzuigkap is klasse I. Zorg ervoor dat de elektrische installatie in huis een aardverbinding heeft die voldoet aan de geldende normen.

Hoe reinig ik de buitenoppervlakken van de afzuigkap?

Gebruik een vochtige doek met een neutraal vloeibaar reinigingsmiddel. Gebruik geen schurende of oplosmiddelhoudende producten. Koppel de afzuigkap los voor onderhoud.

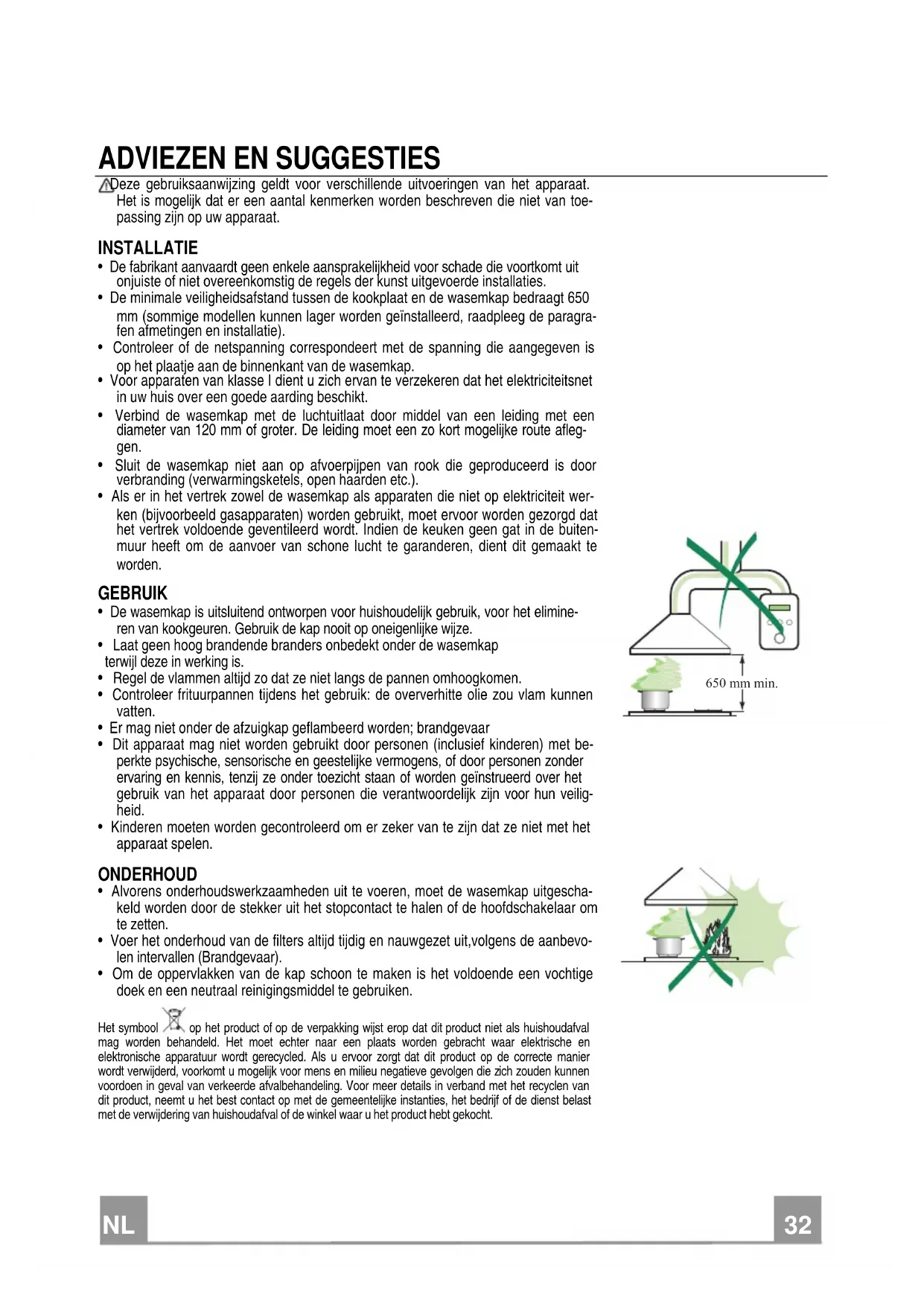

GEBRUIKSAANWIJZING LEIHDC120SCEU FALCON

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.

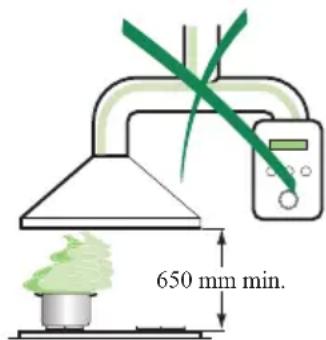

• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de paragrafen afmetingen en installatie).
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.

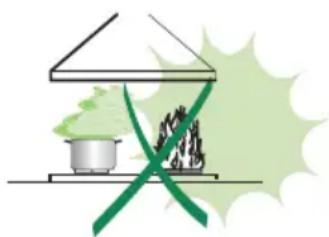

• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar
• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

650 mm min.

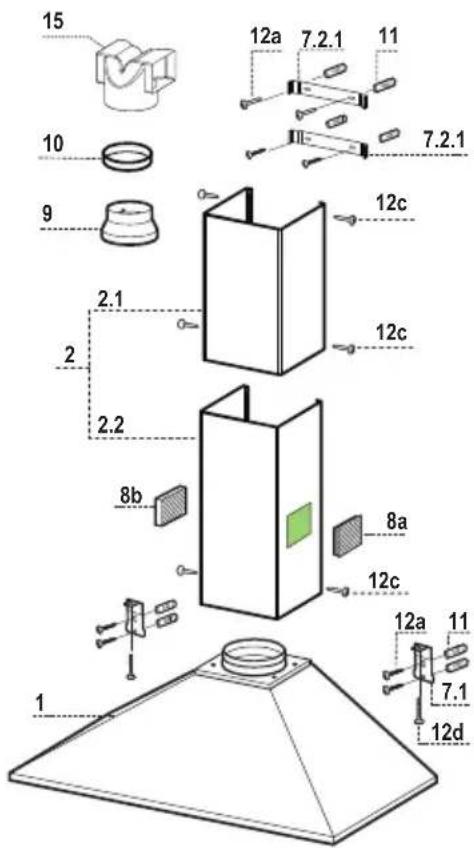

1	1	Wasemkap compleet met: bedieningen, licht, ventilat-orgroep, filters
2	1	Telescopische schouw bestaande uit:
2.1		1	Bovenstuk
2.2		1	Onderstuk
8a	1	Richtingsrooster rechts luchtuitlaat
8b	1	Richtingsrooster links luchtuitlaat
9	1	Reductieflens ø 150-120 mm
10	1	Flens ø 125 mm
15		1	Verbindingsstuk luchtuitlaat
Ref.		Installatieonderdelen
7.1		2	Bevestigingsbeugels wasemkap
7.2.1	2	Bevestigingsbeugels bovenstuk van de schouw
11		8	Pluggen
12a	8	Schroeven 4,2 x 44,4
12c	6	Schroeven 2,9 x 9,5
12d	2	Schroeven M4 x 25
Documentatie
		1	Gebruiksaanwijzing

15 10 9 2.1 2 2.2 8b 1 12a 7.2.1 11 7.2.1 12c 12c 8a 12c 12a 11 7.1 12d

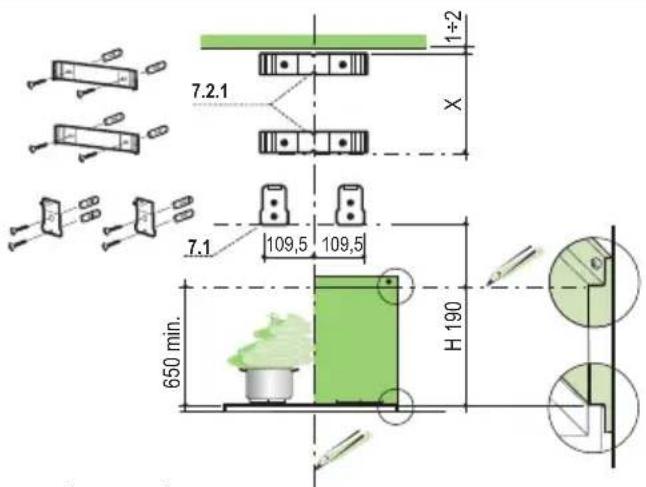

Boren van gaten in de wand en bevestiging van de beugels

7.2.1 1÷2 X 7.1 109,5 109,5 650 min. H 190

Trek de volgende lijnen op de wand:

• een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren;
• een horizontale lijn op: min. 650 mm boven de kookplaat, voor installatie zonder muurplaat; op hoogte H (hoogte van het zichtbare gedeelte van de muurplaat), voor installatie met muurplaat.
• Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bijgeleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.1 op 109,5 mm van de verticale referentielijn en 190 mm boven de horizontale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Herhaal deze handeling aan de andere kant.

De muurplaat moet gemonteerd worden voordat de wasemkap wordt gemonteerd en dient, als men de plaat zowel aan de bovenkant als aan de onderkant aan de wand wil bevestigen, op de juiste hoogte te worden aangebracht voordat de bases worden gemonteerd. Aangezien het hier een gecompliceerde operatie betreft, moeten deze werkzaamheden worden uitgevoerd door de installateur van de keuken, of door vakbekwaam personeel dat alle uiteindelijke afmetingen van de meubels kent.

Voor bevestiging alleen aan de bovenkant, gaat u als volgt te werk:

• Plaats de plaat op de basis en schuif de onderste klep tussen het bovenvlak en de wand, en centreer de plaat op de verticale referentielijn.
• Teken de middelpunten van de twee gaten van de bovenklep af.
• Boor op de afgetekende punten gaten van 8 mm.
  • Schuif de pluggen 11 in de gaten.
• Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).
• Bevestig, indien aanwezig, de muurplaat met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

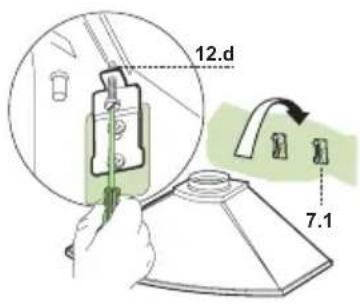

Montage van de Wasemkap

• Schroef de 2 bijgeleverde schroeven 12d in de beugels 7.1.
• Haak de wasemkap aan de beugels 7.1 en centreer hem op de verticale lijn.
• Draai van onder de kap aan de schroeven 12d om de wasemkap recht te hangen.

12.d 7.1

Aansluitingen

LUCHTUITGANG - AANZUIGENDE UITVOERING

Voor de installatie van de Aanzuigende Uitvoering de Kap aansluiten op de uitgaande leiding met behulp van een onbuigzame of buigzame buis van ø150 of 125 mm, de keuze wordt overgelaten aan de installateur.

• Voor de aansluiting van ø125 mm, de reductieflens 9 op de uitgang van de behuizing van de kap schuiven en de vergrotingsring 10 ø120-125 mm op de flens.
• Maak de buis vast met geschikte slangbeugelstrips. Het benodigde materiaal is niet bijgeleverd.
  • Verwijder eventuale actieve koolstof geurfilters.

Ø 150 Ø 125 9 10

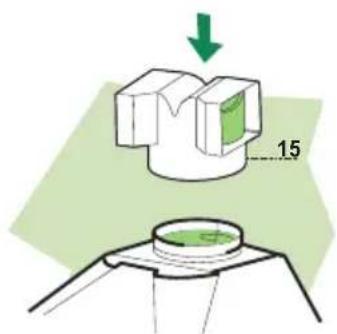

LUCHTUITLAAT FILTERVERSIE

• Druk het luchtuitlaatverbindingstuk 15 met kracht op de luchtuitlaat van de wasemkap.
• Verzeker u ervan dat de geurfilters met actieve koolstof geïnstalleerd zijn.

15

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

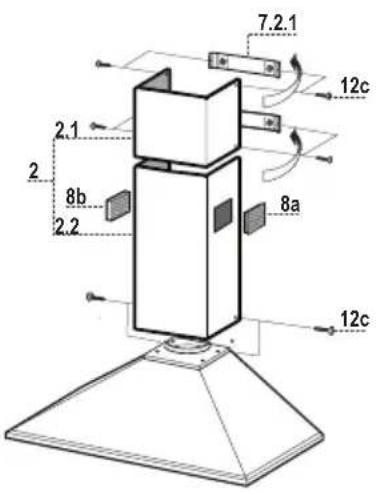

Montage van de schouw

Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.
• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c (2,9 x 9,5).

Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c (2,9 x 9,5).
• Voor de filterversie de richtingsroosters 8a – 8b in de behuizingen plaatsen, zodanig dat de richtingssymbolen naar de bovenkant en naar de voorkant van de wasemkap zijn gericht. Verzeker u ervan dat ze correct in het verbindingsstuk 15 zitten.

7.2.1 12c 2.1 2 8b 2.2 8a 12c

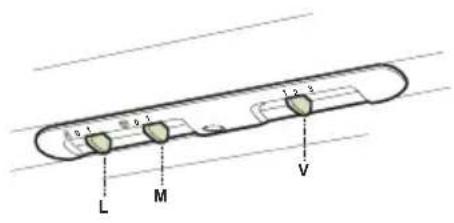

0.1 0.2 0.3 1.2 3 L M V

L Lichten Hiermee schakelt u de verlichting aan en uit

M Motor Hiermee schakelt u de afzuigmotor aan en uit

V Snelheid Instelling van de werkingssnelheid:

1. Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.
2. Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.
   3.Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

De filters kunnen niet gewassen en niet geregenereerd worden en dienen bij gebruik van de kap tenminste eens in de 4 maanden of, bij bijzonder intensief gebruik, vaker te worden vervangen.

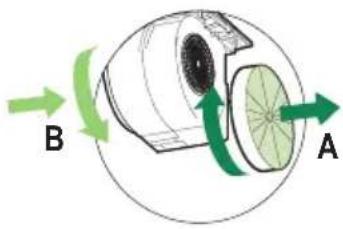

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Verwijder de vetfilters.
- Verwijder de verzadigde geurfilters met actieve koolstof, zoals aangegeven (A).
• Monteer de nieuwe filters (B).
- Plaats de vetfilters terug.

B A

Verlichting

VERVANGING VAN DE LAMPEN

Halogeenlamp van 28 W.

• Verwijder de metalen vetfilters.
- Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen.
- Plaats de metalen vetfilters terug.
