Tipo de produto	Máquina de costura
Marca	Jocca
Modelo	6642
Alimentação	6 V CC (4 pilhas AA 1,5 V) ou adaptador de rede (não incluído)
Acessórios incluídos	Pedal, adaptador de corrente, enfiador de agulha, 4 bobinas, agulhas sobressalentes
Controle de velocidade	Interruptor de duas posições: velocidade normal (I) e rápida (II)
Ajuste de tensão	Roda de tensão do fio superior
Enrolador de bobina	Parafuso para enrolar bobinas com alavanca dobrável
Tipo de agulha	Agulha padrão com substituição por parafuso de ajuste
Manutenção e limpeza	Limpar com um pano seco. Usar óleo específico para máquinas de costura. Não imergir.
Segurança	Desligar antes da manutenção; desligar e desconectar ao trocar agulha, bobina ou acessório
Uso previsto	Apenas doméstico
Peso	Aproximadamente 2 kg (estimativa)
Dimensões (C x L x A)	Aproximadamente 30 x 15 x 25 cm (estimativa)
Garantia	Cobertura de defeitos de fabricação (serviço técnico JOCCA)

Perguntas frequentes - 6642 JOCCA

Como enfiar a linha superior na máquina Jocca 6642?

Levante a alavanca do calcador e eleve a agulha. Siga os passos: 1. Coloque a bobina. 2. Passe o fio pelo guia 3. 3. Passe pela roda de tensão. 4. Passe pelo guia 4. 5. Passe pelo orifício da barra para esticar. 6. Passe pelos guias 1 e 2. 7. Enfie a agulha da frente para trás com o enfiador de agulha.

Como rebobinar uma bobina na Jocca 6642?

Retire a bobina vazia. Desaperte o parafuso para enrolar bobinas. Levante a alavanca dobrável e insira um carretel de linha. Passe a linha pelo orifício da bobina. Segure a linha e pressione o botão de ligar ou o pedal. Após algumas voltas, corte o excesso. Encha até a quantidade desejada, depois corte a linha.

Como trocar a agulha da máquina de costura Jocca 6642?

Eleve a agulha ao máximo com a roda de controle. Solte o parafuso de ajuste da agulha. Retire a agulha antiga. Insira a nova com a parte plana para o lado lateral, o olho para a frente. Empurre para cima e aperte o parafuso.

O que fazer se a linha superior estiver muito apertada e a linha da bobina aparecer na parte superior do tecido?

Isso significa que a tensão da linha superior está muito forte. Afrouxe a tensão girando a roda de tensão do fio para uma configuração mais baixa.

Como limpar e lubrificar a Jocca 6642?

Desconecte a máquina e retire as pilhas. Use um pano para limpar o exterior. Aplique uma gota de óleo específico para máquina de costura nos pontos de atrito. Não use solventes, detergentes abrasivos. Nunca imergir em água.

Quais acessórios são fornecidos com a máquina Jocca 6642?

A máquina vem com um pedal, um adaptador de rede, um enfiador de agulha, 4 bobinas e agulhas sobressalentes.

Como ajustar a velocidade de costura na Jocca 6642?

Use o botão de controle de velocidade: posição I para velocidade normal, posição II para velocidade rápida. Você também pode usar o pedal para controle progressivo.

Quais precauções de segurança tomar com a Jocca 6642?

Desligue e desconecte a máquina ao trocar agulha, bobina ou acessório. Não deixe crianças sem supervisão. Não imergir o aparelho. Use apenas acessórios JOCCA. Desconectar em caso de falta de energia.

Como colocar a bobina inferior?

Segure a linha com 8 cm de margem. Introduza o enfiador de agulha na ranhura central da placa, passe a linha entre os fios do enfiador e puxe para sair a linha. Insira a bobina com a linha desenrolando no sentido horário. Deixe 10 cm de linha, depois feche a tampa.

O que fazer se a agulha quebrar?

Desligue a máquina e desconecte-a. Retire os pedaços da agulha. Substitua por uma agulha nova seguindo as instruções de troca. Verifique se está usando o tipo correto de agulha e se o tecido é adequado.

MANUAL DE UTILIZADOR 6642 JOCCA

(PT) Manual de instruções

AGRADECIMIENTO DE COMPRA

I- Perno para enrollar

AGRADECIMENTO DE COMPRA

JOCCA agradece a confiança depositada na compra do nosso produto e temos a certeza de irá ficar satisfeito com qualquer um dos nossos produtos.

Para atender melhor as suas dúvidas e necessidades, o serviço de atendimento ao cliente da JOCCA está à sua inteira disposição para resolver qualquer tipo de consulta:

SERVIÇO DE ATENDIMENTO AO CLIENTE

TEL.: [phone]

DESCRIÇÃO DO PRODUTO

a- Guia de linha 1
b- Parafuso de ajuste de agulha
c- Guia de linha 2
d- Agulha
e- Prensa-tecidos
f- Tampa
g- Compartimento inferior para
a bobina
h- Entrada para o pedal
i- Entrada do adaptador
¡- Controlo da velocidade
k- Botão On/Off
I- Perno de bobina para enrolamento
m-Roleta de controlo da agulha
n- Bobinas
o- Guia de linha 3
p- Perno dobrável
q- Roleta para tensão de linha

r- Barra para esticar a linha

s- Guia de linha 4

t- Alavanca elevadora do prensa-tecidos

ACESSÓRIOS INCLUÍDOS:

• Pedal
• Adaptador de corrente
• Enfiador
• 4 bobinas
• Reposição de agulha

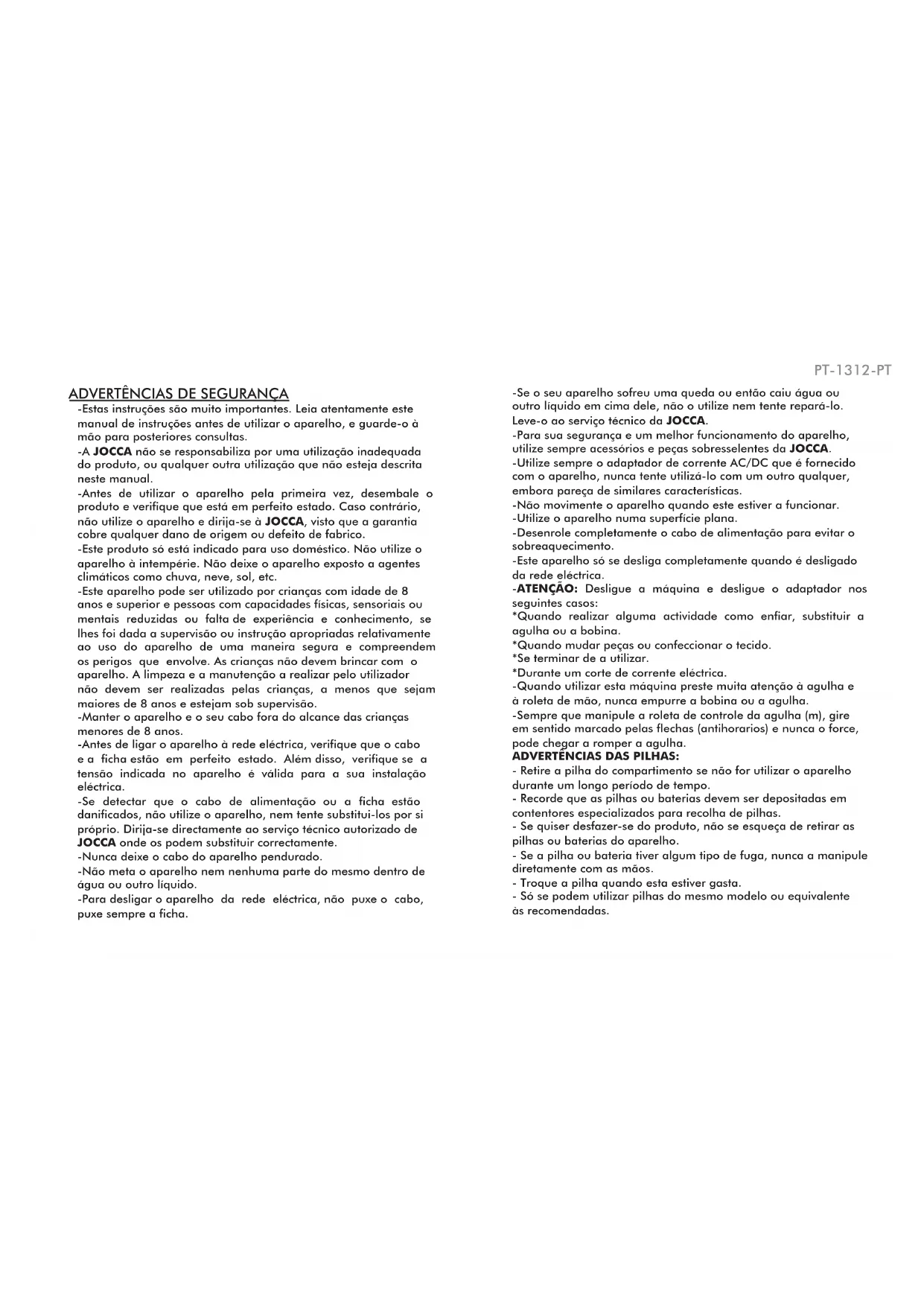

ADVERTÊNCIAS DE SEGURANÇA

-Estas instruções são muito importantes. Leia atentamente este manual de instruções antes de utilizar o aparelho, e guarde-o à mão para posteriores consultas.

-A JOCCA não se responsabiliza por uma utilização inadequada do produto, ou qualquer outra utilização que não esteja descrita neste manual.

-Antes de utilizar o aparelho pela primeira vez, desembale o produto e verifique que está em perfeito estado. Caso contrário, não utilize o aparelho e dirija-se à JOCCA, visto que a garantia cobre qualquer dano de origem ou defeito de fabrico.

-Este produto só está indicado para uso doméstico. Não utilize o aparelho à intempérie. Não deixe o aparelho exposto a agentes climáticos como chuva, neve, sol, etc.

-Este aparelho pode ser utilizado por crianças com idade de 8 anos e superior e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se lhes foi dada a supervisão ou instrução apropriadas relativamente ao uso do aparelho de uma maneira segura e compreendem os perigos que envolve. As crianças não devem brincar com o aparelho. A limpeza e a manutenção a realizar pelo utilizador não devem ser realizadas pelas crianças, a menos que sejam maiores de 8 anos e estejam sob supervisão.

-Manter o aparelho e o seu cabo fora do alcance das crianças menores de 8 anos.

-Antes de ligar o aparelho à rede eléctrica, verifique que o cabo e a ficha estão em perfeito estado. Além disso, verifique se a tensão indicada no aparelho é válida para a sua instalação eléctrica.

-Se detectar que o cabo de alimentação ou a ficha estão danificados, não utilize o aparelho, nem tente substitui-los por si próprio. Dirija-se directamente ao serviço técnico autorizado de JOCCA onde os podem substituir correctamente.

-Nunca deixe o cabo do aparelho pendurado.

-Não meta o aparelho nem nenhuma parte do mesmo dentro de água ou outro líquido.

-Para desligar o aparelho da rede eléctrica, não puxe o cabo, puxe sempre a ficha.

PT-1312-PT

-Se o seu aparelho sofreu uma queda ou então caiu água ou outro líquido em cima dele, não o utilize nem tente repará-lo. Leve-o ao serviço técnico da JOCCA.

-Para sua segurança e um melhor funcionamento do aparelho, utilize sempre acessórios e peças sobresselentes da JOCCA.

-Utilize sempre o adaptador de corrente AC/DC que é fornecido com o aparelho, nunca tente utilizá-lo com um outro qualquer, embora pareça de similares características.

-Não movimente o aparelho quando este estiver a funcionar.

-Utilize o aparelho numa superfície plana.

-Desenrole completamente o cabo de alimentação para evitar o sobreaquecimento.

-Este aparelho só se desliga completamente quando é desligado da rede eléctrica.

-ATENÇÃO: Desligue a máquina e desligue o adaptador nos seguintes casos:

*Quando realizar alguma actividade como enfiar, substituir a agulha ou a bobina.

*Quando mudar peças ou confeccionar o tecido.

-Quando utilizar esta máquina preste muita atenção à agulha e à roleta de mão, nunca empurre a bobina ou a agulha.

-Sempre que manipule a roleta de controle da agulha (m), gire em sentido marcado pelas flechas (antihorarios) e nunca o force, pode chegar a romper a agulha.

ADVERTÊNCIAS DAS PILHAS:

- Retire a pilha do compartimento se não for utilizar o aparelho durante um longo período de tempo.

- Recorde que as pilhas ou baterias devem ser depositadas em contentores especializados para recolha de pilhas.

- Se quiser desfazer-se do produto, não se esqueça de retirar as pilhas ou baterias do aparelho.

- Se a pilha ou bateria tiver algum tipo de fuga, nunca a manipule diretamente com as mãos.

- Troque a pilha quando esta estiver gasta.

- Só se podem utilizar pilhas do mesmo modelo ou equivalente às recomendadas.

14-PT

- A pilha deve ser colocada de acordo com a polaridade indicada.

- Nunca coloque o compartimento das pilhas perto do fogo ou de uma fonte de calor.

- Não deite as pilhas ao fogo nem coloque a unidade de controlo ao sol.

- Não misturar pilhas novas com pilhas já usadas ou velhas.

MODO DE UTILIZAÇÃO

Advertência! Antes de usar a máquina.

-Assegure-se de que o botão está em posição O. Inserir as pilhas na parte inferior da máquina com a polaridade correcta que marca a mesma e na posição que se indica na imagem ou bem ligue o adaptador AC/DC à sua entrada correspondente e posteriormente à rede.

Indicações a ter em conta:

Para utilizar a máquina utilizar o pedal de controlo ou o botão de ligação.

NOTA: Desligue sempre a máquina quando não a utilizar.

COMO ENFIAR A LINHA SUPERIOR (fig1)

-Suba a alavanca elevadora do prensa-tecidos e eleve a agulha girando a roleta de controlo seguindo a seta indicada na mesma.

Siga as seguintes instruções:

1.- Puxe da cavilha para a bobina e coloque-a (n).

2.- Deslize a linha pela guia 3 (o).

3.- Passe a linha pela roleta de tensão (q).

4.- Deslize a linha pela guia 4 (s).

5.- Passe a linha pelo buraco da barra para esticar (r).

6.- Passe a linha pela guia 1(a) e pela guia 2 (c).

7.- Passe a linha pelo buraco da agulha (d) da frente para trás.

PT-15

COLOCAÇÃO DA BOBINA INFERIOR

1.- Segure, com a mão esquerda, o final da linha deixando fora uns 8 cm.

2.- Introduza o enfiador para baixo pelo encaixe central do prato (fig2). Passe a linha entre os arames do enfiador e puxe para tirar a linha pelo encaixe.

3.- Introduza a bobina. A linha tem que se esvaziar no sentido dos ponteiros do relógio.

4.- Deixe uns 10 cm de linha fora da parte de cima da bobina para o prensa-tecidos.

5.- Cubra a bobina com a sua tampa.

COMO COMEÇAR A COSTURAR

1.- Levante a agulha girando a roleta de controlo na direcção dos ponteiros do relógio. Levante a alavanca elevadora do prensatecidos.

2.- Assegure-se de que os 2 extremos da linha estejam colocados para atrás da agulha pelo menos 10 cm.

3.- Coloque o tecido, segure-o com o prensa-tecidos e baixe a agulha manualmente.

4.- Pise o pedal ou pressione o botão de ligação até à posição I e comece a costurar. Deslize o tecido com a mão. Faça-o devagar durante as primeiras pontadas.

Para variar a velocidade de costurado, tanto usando o pedal como o botão de acendido, pulse o botão de controle de velocidade, na posicion I para velocidade normal ou em posição II se deseja maior rapidez.

5.- Para parar de costurar, deixe de pressionar o pedal ou ponha o botão de acendido na posição 0.

IMPORTANTE: Ao terminar de costurar, suba manualmente a agulha, desta maneira não se dobrará ao tirar o tecido. Levante o prensa-tecidos e retire a peça de roupa. Depois, corte ambas a linhas a 10 cm. de comprimento.

COMO AJUSTAR A TENSÃO DA LINHA

-Revise se a linha inferior e superior têm a mesma tensão e se esta é suficientemente forte para fechar ambas as linhas no centro.

16-PT

-Se a linha superior estiver demasiado apertada, a linha de bobina aparecerá na parte superior do tecido. Para isso, afrouxe a tensão da linha da agulha.

-Se a linha superior estiver demasiado frouxa, a linha da agulha aparece na parte inferior do tecido. Para o corrigir, aperte a tensão da linha.

ENROLAMENTO DA BOBINA INFERIOR

1.- Deslize a tampa transparente e tire a bobina vazia.
2.- Saque o perno para enrolar bobinas (I) girando em sentido contrário dos ponteiros do relógio.
3.- Levante o perno dobrável (p) e insira uma bobina de linha.
4.- Insira o linha pelo buraco pequeno da bobina desde dentro e saque uns 8 cm da linha para fora do buraco.
5.- Sujeite fortemente o final da linha e pressione o botão de acendido ou pise o pedal de controlo. Pare quando já tiver dado varias voltas.
6.- Corte o final da linha com a tesoura na parte superior da bobina e depois continue com o enchimento até que se tenha enrolado a quantidade de linha desejada.
7.- Corte a linha a uns 8 cm da bobina. Tire a bobina de linha do perno.
8.- Guarde o perno rebobinador e o perno comprido no seu lugar.

MUDANÇA DE AGULHA

1.- Eleve a agulha até à sua posição máxima fazendo girar a roleta de controlo com o prensa-tecidos na sua posição mais baixa.
2.- Segure-a e solte o parafuso de ajuste da agulha. Tire a agulha.
3.- Introduza a agulha nova no suporte com a parte plana para o lateral da máquina assegurando-se primeiro de que o buraco da agulha está orientado para a parte dianteira da máquina. Não se esqueça de empurrar a agulha para cima enquanto a coloca no suporte antes de ajustar o parafuso.
4.- Aperte firmemente o parafuso de ajuste da agulha.

PT-17

LIMPEZA E ARMAZENAMENTO

-Para um correcto funcionamento, a máquina requer uma regular limpeza e engorduramento.

IMPORTANTE: Antes de proceder à sua limpeza, assegure-se de que o aparelho está desligado da rede eléctrica, ou bem, que não contenha pilhas no interior.

-Utilize um pano para limpar a máquina e para eliminar o óleo sobrante. Não utilize lubrificantes que sejam dissolventes, detergentes abrasivos nem produtos que puderem danificar o aparelho.
-Use óleo específico para máquinas de costura (outro tipo de óleos poderia danificá-la). Ponha uma gota onde se produzir a fricção.
-NUNCA MERGULHE O APARELHO NA ÁGUA OU OUTRO LÍQUIDO QUALQUER.

PROBLEMAS MAIS FREQUENTES

1. A linha superior não está bem enfiada.
2. O pedal de controlo não está ligado à sua entrada correspondente.
3. A agulha não está bem introduzida no seu suporte.
4. O buraco da agulha não está orientado para a parte dianteira da máquina.
5. A agulha está dobrada.
6. A linha inferior não está bem enfiada ou se partiu.
7. Está a utilizar uma bobina inferior de um tamanho errado.
8. A tensão da linha não é a correcta.
9. A bobina inferior e o seu suporte não estão na posição correcta, pelo qual o suporte está bloqueado e não gira no sentido dos ponteiros do relógio.

DADOS TÉCNICOS

6V DC (4xAA 1,5V)

Este aparelho está conforme a Directiva 2006/95/CE de Baixa Tensão e a Directiva 2004/108/CE de Compatibilidade Electromagnética.

18-PT

PROTECCÃO DO MEIO AMBIENTE - DIRECTIVA 2002/96/CE

O seu produto foi desenhado e fabricado com materiais e componentes de alta qualidade, que podem ser reciclados e reutilizados.

Quando vir este símbolo de um caixote do lixo com rodas colado num produto, significa que o produto está conforme a Directiva Europeia 2002/96/CE.

Deverá informar-se sobre o sistema de reciclagem local separado para produtos eléctricos e electrónicos.

Siga as normas locais e não se desfaça dos produtos usados deitando-os ao lixo normal de sua casa. A reciclagem correcta do seu produto usado ajuda a evitar consequências negativas para o meio ambiente e para a saúde das pessoas.
