Tipo di prodotto	Macchina da cucire
Marca	Jocca
Modello	6642
Alimentazione	6 V CC (4 pile AA 1,5 V) o adattatore di rete (non incluso)
Accessori inclusi	Pedale, adattatore di corrente, infila-ago, 4 bobine, aghi di ricambio
Controllo velocità	Interruttore a due posizioni: velocità normale (I) e rapida (II)
Regolazione tensione	Manopola di tensione del filo superiore
Avvolgitore di bobina	Bullone per avvolgere le bobine con leva pieghevole
Tipo di ago	Ago standard con sostituzione tramite vite di regolazione
Manutenzione e pulizia	Pulire con un panno asciutto. Utilizzare un olio specifico per macchine da cucire. Non immergere.
Sicurezza	Spegnere prima della manutenzione; spegnere e scollegare durante il cambio di ago, bobina o accessorio
Uso previsto	Solo domestico
Peso	Circa 2 kg (stima)
Dimensioni (L x P x H)	Circa 30 x 15 x 25 cm (stima)
Garanzia	Copertura dei difetti di fabbricazione (servizio tecnico JOCCA)

Domande frequenti - 6642 JOCCA

Come infilare il filo superiore sulla macchina Jocca 6642?

Alzare la leva dell'often della pressa e sollevare l'ago. Seguire i passaggi: 1. Posizionare la bobina. 2. Far scorrere il filo attraverso la guida 3. 3. Passare attraverso la rotella di tensione. 4. Far scorrere attraverso la guida 4. 5. Passare attraverso il foro della barra per tendere. 6. Passare attraverso le guide 1 e 2. 7. Infilare l'ago da davanti a dietro con l'infila-ago.

Come riavvolgere una bobina sulla Jocca 6642?

Estrarre la bobina vuota. Svitare il bullone per avvolgere le bobine. Alzare il bullone pieghevole e inserire una bobina di filo. Far passare il filo attraverso il foro della bobina. Tenere il filo e premere il pulsante di accensione o il pedale. Dopo alcuni giri, tagliare l'eccesso. Riempire fino alla quantità desiderata, poi tagliare il filo.

Come cambiare l'ago della macchina da cucire Jocca 6642?

Sollevare l'ago al massimo con la rotella di controllo. Allentare la vite di regolazione dell'ago. Rimuovere l'ago vecchio. Inserire il nuovo ago con la parte piatta verso il lato, l'occhiello in avanti. Spingere verso l'alto e serrare la vite.

Cosa fare se il filo superiore è troppo teso e il filo della bobina appare sopra il tessuto?

Ciò significa che la tensione del filo superiore è troppo forte. Allentare la tensione girando la manopola di tensione del filo verso un'impostazione più bassa.

Come pulire e oliare la Jocca 6642?

Spegnere la macchina e rimuovere le batterie. Usare un panno per pulire l'esterno. Applicare una goccia di olio specifico per macchina da cucire nei punti di attrito. Non usare solventi, detergenti abrasivi. Non immergere mai in acqua.

Quali accessori sono forniti con la macchina Jocca 6642?

La macchina viene fornita con un pedale, un adattatore di rete, un infila-ago, 4 bobine e aghi di ricambio.

Come regolare la velocità di cucitura sulla Jocca 6642?

Utilizzare il pulsante di controllo velocità: posizione I per velocità normale, posizione II per velocità rapida. È possibile anche usare il pedale per un controllo progressivo.

Quali precauzioni di sicurezza prendere con la Jocca 6642?

Spegnere e scollegare la macchina durante il cambio di ago, bobina o accessorio. Non lasciare i bambini incustoditi. Non immergere l'apparecchio. Utilizzare solo accessori JOCCA. Scollegare in caso di interruzione di corrente.

Come installare la bobina inferiore?

Tenere il filo con 8 cm di margine. Introdurre l'infila-ago nell'intaglio centrale della piastra, far passare il filo tra i fili dell'infila-ago e tirare per far uscire il filo. Inserire la bobina con il filo che si svolge in senso orario. Lasciare 10 cm di filo, quindi chiudere il coperchio.

Cosa fare se l'ago si rompe?

Spegnere la macchina e scollegarla. Rimuovere i pezzi dell'ago. Sostituire con un ago nuovo seguendo le istruzioni di cambio. Verificare di usare il tipo corretto di ago e che il tessuto sia adatto.

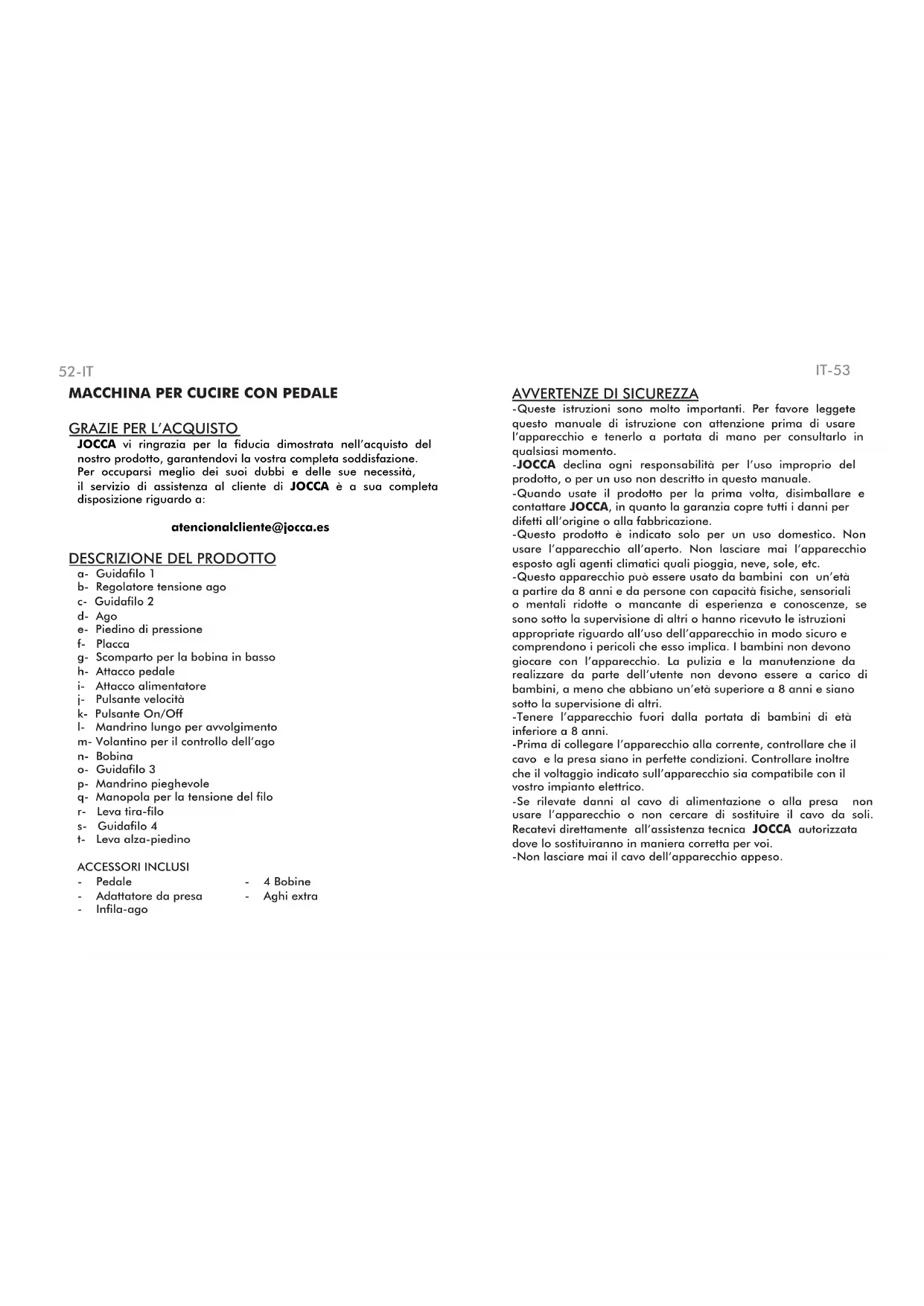

MANUALE UTENTE 6642 JOCCA

(IT) Istruzioni per l'use

JOCCA vi ringrazia per la fiducia dimostrata nell'acquisto del nostro prodotto, garantendovi la vostra completa soddisfazione.

Per occuparsi meglio dei suoi dubbi e delle sue necessità, il servizio di assistenza al cliente di JOCCA è a sua completa disposizione riguardo a:

[e-mail]

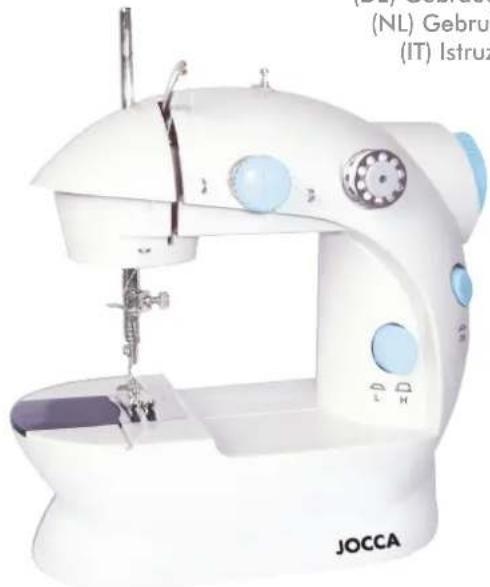

DESCRIZIONE DEL PRODOTTO

a- Guidafilo 1
b- Regolatore tensione ago
c- Guidafilo 2
d- Ago
e- Piedino di pressione
f- Placca
g- Scomparto per la bobina in basso
h- Attacco pedale
i- Attacco alimentatore
j- Pulsante velocità
k- Pulsante On/Off
I- Mandrino lungo per avvolgimento
m- Volantino per il controllo dell'ago
n- Bobina
o- Guidafilo 3
p- Mandrino pieghevole
q- Manopola per la tensione del filo
r- Leva tira-filo
s- Guidafilo 4
t- Leva alza-piedino

ACCESSORI INCLUSI

• Pedale
• Adattatore da presa
• Infila-ago
• 4 Bobine
• Aghi extra

AVVERTENZE DI SICUREZZA

-Queste istruzioni sono molto importanti. Per favore leggete questo manuale di istruzione con attenzione prima di usare l'apparecchio e tenerlo a portata di mano per consultarlo in qualsiasi momento.

-JOCCA declina ogni responsabilità per l'uso improprio del prodotto, o per un uso non descritto in questo manuale.

-Quando usate il prodotto per la prima volta, disimballare e contattare JOCCA, in quanto la garanzia copre tutti i danni per difetti all'origine o alla fabbricazione.

-Questo prodotto è indicato solo per un uso domestico. Non usare l'apparecchio all'aperto. Non lasciare mai l'apparecchio esposto agli agenti climatici quali pioggia, neve, sole, etc.

-Questo apparecchio può essere usato da bambini con un'età a partire da 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o mancante di esperienza e conoscenze, se sono sotto la supervisione di altri o hanno ricevuto le istruzioni appropriate riguardo all'uso dell'apparecchio in modo sicuro e comprendono i pericoli che esso implica. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da realizzare da parte dell'utente non devono essere a carico di bambini, a meno che abbiano un'età superiore a 8 anni e siano sotto la supervisione di altri.

-Tenere l'apparecchio fuori dalla portata di bambini di età inferiore a 8 anni.

-Prima di collegare l'apparecchio alla corrente, controllare che il cavo e la presa siano in perfette condizioni. Controllare inoltre che il voltaggio indicato sull'apparecchio sia compatibile con il vostro impianto elettrico.

-Se rilevate danni al cavo di alimentazione o alla presa non usare l'apparecchio o non cercare di sostituire il cavo da soli. Recatevi direttamente all'assistenza tecnica JOCCA autorizzata dove lo sostituiranno in maniera corretta per voi.

-Non lasciare mai il cavo dell'apparecchio appeso.

54-IT

-Non immergete l'apparecchio o le sue parti in acqua o in altro liquido.

-Non tirate il cavo per togliere la spina dalla presa, tirate sempre dalla spina.

-Se il vostro apparecchio è stato gettato o è caduto in acqua o in altro liquido, non usarlo o non cercare di ripararlo. Portatelo all'assistenza tecnica JOCCA.

-Per la vostra sicurezza e per far funzionare correttamente l'apparecchio, usate sempre ricambi e accessori JOCCA.

-Usate sempre l'alimentatore AC/DC per l'apparecchio; o non cercare mai di usarne un altro anche se sembra avere le stesse caratteristiche.

-Non muovere l'apparecchio quando è in funzione.

-Usare l'apparecchio su una superficie piana.

-Srotolate il cavo completamente per evitare surriscaldamento.

-Questo apparecchio sarà completamente spento quando si toglie la spina dalla presa.

AVVISO:

-Spegnete la macchina e staccate l'alimentatore nei seguenti casi:

*Quando eseguite alcune operazioni come infilare l'ago, cambiare l'ago o la bobina.

*Quando cambiate le parti o mentre cucite.

*Quando finite di usarla.

*Durante un black out.

-Quando usate la macchina, prestate molta attenzione all'ago e al bilanciere, non fate mai pressione sulla bobina o sull'ago.

-Ogni volta che maneggiate l'ago del volantino di controllo (m), girate nel senso indicato dalle frecce (antiorario) e non forzarlo mai, l'ago si potrebbe spezzare.

AVVERTENZE SULLE PILE:

-Estrarre la pila dalla sua sede se si decide di non usare l'apparecchio per un lungo periodo di tempo.

-Ricordarsi che le pile o batterie si devono gettare in contenitori appositi per la raccolta delle pile usate.

-Se si desidera disfarsi del prodotto, non dimenticare di togliere

IT-55

le pile o batterie dall'apparecchio.

-Se la pila o batteria ha qualche fuoriuscita, non prenderla mai direttamente con le mani.

-Cambiare la pila quando è ormai scarica.

-Si possono usare soltanto pile dello stesso modello o equivalente a quelle raccomandate.

-La pila deve essere posizionata in base alla polarità corretta indicata.

-Non mettere mai il vano delle pile vicino al fuoco o a una fonte di calore.

-Non gettare le pile nel fuoco né mettere l'unità di controllo al sole.

-Non mischiare pile nuove con pile già usate o vecchie.

ISTRUZIONI PER L'USO

Avviso! Prima di usare la macchina.

-Assicuratevi che il pulsante sia in posizione 0. Inserite le batterie nella parte in basso della macchina nella posizione corretta e nella posizione indicata nella figura e collegate l'alimentatore AC/DC nella presa corrispondente e quindi alla corrente elettrica.

-Collegate il pedale di controllo nella presa nella parte in basso della macchina.

Indicazioni da tenere in considerazione:

-Per usare la macchina si possono usare sia il pedale di controllo che il pulsante ON.

AVVISO: Spegnete sempre e staccatela macchina quando non è in funzione.

COME INFILARE L'AGO NELLA PARTE SUPERIORE (fig 1)

Alzare la leva alza-piedino e sollevare l'ago girando il bilanciere seguendo la freccia indicata sullo stesso. Seguite le seguenti istruzioni:

1.- Sollevare il perno della bobina mettere in posizione (n).

2.- Tirate il filo nella guida 3 (o).

3.- Portate il filo attraverso la manopola della tensione.

4.- Tirate il filo nella guida 4 (s).

5.- Portate il filo attraverso il foro nella leva per tenderlo (r).

56-IT

6.- Tirate il filo nella guida 1 (a) e 2 (c).

7.- Portate il filo attraverso la cruna dell'ago dalla punta al calcio.

METTERE LA BOBINA INFERIORE IN POSIZIONE

1.- Con la mano sinistra, tenete la cima del filo lasciando fuori circa 8 cm.

2.- Tirate l'infila-ago verso il basso della scanalatura della lamina centrale (fig 2).

Portate il filo tra il filo metallico dell'infila-ago e tirate per portare il filo fuori dalla scanalatura.

3.- Mettere la bobina in posizione. Il filo deve essere girato in senso orario.

4.- Lasciate circa 10 cm di filo dalla parte superiore della bobina verso il piedino di pressione.

5.- Coprite la bobina con il coperchio.

COME INIZIARE A CUCIRE

1.- Alzate l'ago girando il bilanciere in senso orario. Alzare il piedino di pressione.

2.- Assicuratevi che i due estremi del filo siano messi all'indietro dell'ago di almeno 10 cm.

3.- Mettete il tessuto in posizione, fermatelo con il piedino di pressione e abbassate manualmente l'ago.

4.- Schiacciate il pedale o premete il pulsante O/I alla posizione I e iniziate a cucire. Fate scorrere il tessuto con la mano. Fatelo lentamente per i primi punti.

Se, mentre cucite, usando il pedale o il pulsante ON, avete bisogno di cambiare la velocità di cucito, premete il pulsante di controllo velocità (j): posizione I, velocità normale e posizione II, velocità più forte.

5.- Per smettere di cucire, o togliete la pressione dal pedale o mettete il pulsante ON, in posizione O.

IMPORTANTE:

Quando avete finito, sollevate l'ago manualmente, in questo modo non si piegherà quando togliete il tessuto: sollevate il piedino di pressione e rimuovete il tessuto. Quindi tagliate entrambi i fili a una lunghezza di 10 cm.

IT-57

COME REGOLARE LA TENSIONE DEL FILO

-Controllate che il filo inferiore e quello superiore abbiano la stessa tensione e se è abbastanza forte da chiudere entrambi i fili al centro.

-Se il filo superiore è troppo teso, il filo della bobina sarà nella parte superiore del tessuto. In questo caso, allentate la tensione del filo nell'ago.

-Se il filo superiore è troppo allentato, il filo dell'ago sarà nella parte inferiore del tessuto. Per aggiustarlo, tendete il filo.

AVVOLGERE LA BOBINA INFERIORE

1.- Aprite il coperchio ed estraete la bobina vuota.

2.- Regolate il mandrino di riavvolgimento nel foro per riavvolgere la bobina (I). Girate in senso antiorario.

3.- Sollevate il mandrino pieghevole (p) e inserite una bobina con filo.

4.- Inserite il filo attraverso il foro della bobina piccola dall'interno e tirate fuori circa 8 m di filo.

5.- Tenete la cima del filo tesa e premete sul bottone ON o schiacciate il pedale di controllo. Fermatevi quando ha girato un paio di volte.

6.- Tagliate la cima del filo con le forbici nella parte superiore della bobina e quindi continuate ad avvolgere fino ad aver raggiunto la quantità di filo desiderata.

7.- Tagliate il filo a circa 8 cm dalla bobina. Estraete la bobina con filo dal mandrino.

8.- Riponete l'avvolgitore per mandrino e mettete il mandrino lungo il suo posto.

CAMBIARE L'AGO

1.- Alzate l'ago nell'estensione massima girando il bilanciere con il piedino di pressione nella posizione più bassa.

2.- Tenetela e lasciate la manopola che regola l'ago. Togliete l'ago.

58-IT

3.- Inserite l'ago nuovo nel supporto con la parte piatta al lato della macchina assicurandovi che la cruna sia rivolta verso il davanti della macchina. Non cercate di spingere l'ago verso l'alto mentre lo posizionate nel supporto prima di regolare la manopola.

4.- Stringete il regolatore tensione ago.

PULIZIA E DEPOSITO

Per un uso corretto, la macchina richiede pulizia e ingrassaggio regolari.

IMPORTANTE: Prima di pulire, assicuratevi che la macchina sia scollegata dalla presa e che non siano inserite le batterie.

-Usate un panno per pulire la macchina e per rimuovere residui di olio.

-Non usare lubrificanti, come solventi, detergenti o prodotti abrasivi che possono danneggiare la macchina.

-Usate un olio specifico per macchine per cucire (altri tipi di olio potrebbero danneggiarla). Oliare con una goccia quando c'è attrito.

-NON IMMERGERE MAI LA MACCHINA IN ACQUA O IN ALTRO LIQUIDO.

PROBLEMI FREQUENTI

1. Il filo superiore non è infilato in modo appropriato.
2. Il pedale di controllo non è collegato alla presa corrispondente.
3. L'ago non è posizionato correttamente nel suo supporto.
4. La cruna dell'ago non è rivolta verso il davanti della macchina.
5. L'ago è curvato.
6. Il filo inferiore non è infilato in modo appropriato o è spezzato.
7. Si è usata una misura sbagliata della bobina inferiore.
8. La tensione del filo non è corretta.
9. La bobina inferiore e il suo supporto non sono nella posizione corretta, il supporto è bloccato e non gira in senso orario.

IT-59

SPECIFICHE TECNICHE

6V DC (4xAA 1,5V)

Questo apparecchi è conforme ai requisiti di sicurezza e previsti dalla direttive 2006/95/CE sui dispositivi a bassa tensione e 2004/108/CE sulla Compatibilità Elettromagnetica.

PROTEZIONE DEL MEZZO AMBENTE- DIRETTIVA

2002/96/CE

Il prodotto è stato progettato e realizzato con componenti di alta qualità che possono essere riciclati e riutilizzati.

Questo simbolo di un bidone a ruote significa che il prodotto è conforme alla direttiva europea 2002/96/CE.

Dovrà informarsi sul sistema di raccolta differenziata delle apparecchiature elettriche ed elettroniche.

Dovrà eseguire il regolamento locali e non getterà i prodotti usati nella spazzatura normale della vostra casa.

Il riciclaggio corretto del suo prodotto usato aiuterà a prevenire conseguenze negative per l'ambiente e la salute delle persone.
