MANUAL DE UTILIZADOR INC 62 HECO

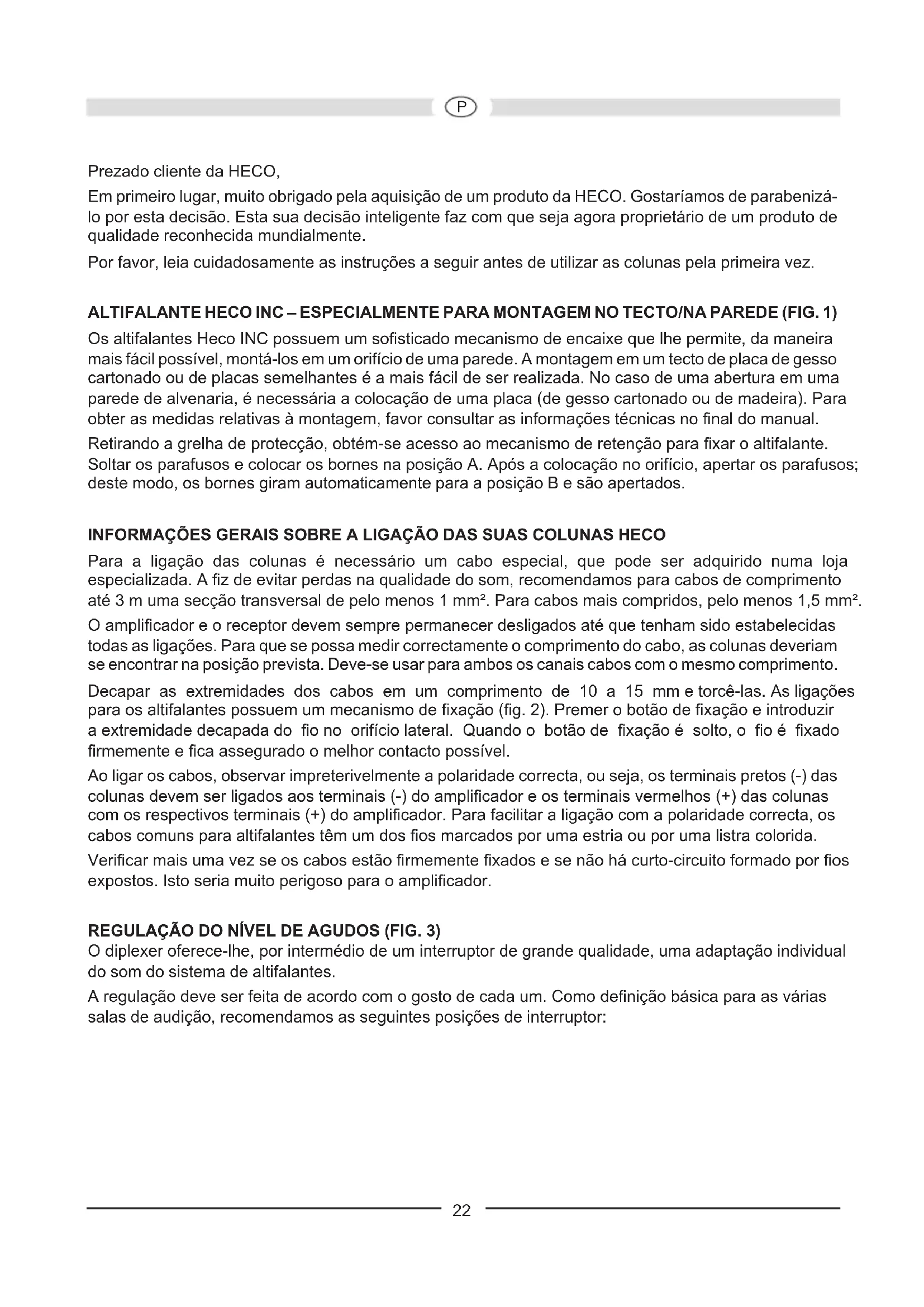

21Prezado cliente da HECO, Em primeiro lugar, muito obrigado pela aquisição de um produto da HECO. Gostaríamos de parabenizá- lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente. Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez. ALTIFALANTE HECO INC – ESPECIALMENTE PARA MONTAGEM NO TECTO/NA PAREDE (FIG. 1) Os altifalantes Heco INC possuem um sosticado mecanismo de encaixe que lhe permite, da maneira mais fácil possível, montá-los em um orifício de uma parede. A montagem em um tecto de placa de gesso cartonado ou de placas semelhantes é a mais fácil de ser realizada. No caso de uma abertura em uma parede de alvenaria, é necessária a colocação de uma placa (de gesso cartonado ou de madeira). Para obter as medidas relativas à montagem, favor consultar as informações técnicas no nal do manual. Retirando a grelha de protecção, obtém-se acesso ao mecanismo de retenção para xar o altifalante. Soltar os parafusos e colocar os bornes na posição A. Após a colocação no orifício, apertar os parafusos; deste modo, os bornes giram automaticamente para a posição B e são apertados. INFORMAÇÕES GERAIS SOBRE A LIGAÇÃO DAS SUAS COLUNAS HECO Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A z de evitar perdas na qualidade do som, recomendamos para cabos de comprimento até 3 m uma secção transversal de pelo menos 1 mm². Para cabos mais compridos, pelo menos 1,5 mm². O amplicador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunas deveriam se encontrar na posição prevista. Deve-se usar para ambos os canais cabos com o mesmo comprimento. Decapar as extremidades dos cabos em um comprimento de 10 a 15 mm e torcê-las. As ligações para os altifalantes possuem um mecanismo de xação (g. 2). Premer o botão de xação e introduzir a extremidade decapada do o no orifício lateral. Quando o botão de xação é solto, o o é xado rmemente e ca assegurado o melhor contacto possível. Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplicador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplicador. Para facilitar a ligação com a polaridade correcta, os cabos comuns para altifalantes têm um dos os marcados por uma estria ou por uma listra colorida. Vericar mais uma vez se os cabos estão rmemente xados e se não há curto-circuito formado por os expostos. Isto seria muito perigoso para o amplicador. REGULAÇÃO DO NÍVEL DE AGUDOS (FIG. 3) O diplexer oferece-lhe, por intermédio de um interruptor de grande qualidade, uma adaptação individual do som do sistema de altifalantes. A regulação deve ser feita de acordo com o gosto de cada um. Como denição básica para as várias salas de audição, recomendamos as seguintes posições de interruptor:

PSala de audição Exemplo Posição do interruptor Instalação com pouco amortecimento de som Salas húmidas, superfícies reectoras duras, ladrilhos, superfícies de vidro grandes, espaços com pouca mobília -3dB Instalação com amortecimento de som normal Carpetes, superfícies de vidro com cortinas, móveis em cabedal, espaços mobilados normalmente 0dB Instalação com muito amortecimento de som Alcatifas, móveis almofadados, cortinas pesadas, espaços com muita mobília +3dB INC 82 / INC 62 Graças à tecnologia „Swivel“, o altifalante de agudos pode ser rodado até 35 graus, garantindo, assim, excelentes propriedades de emissão e permitindo a orientação para o local de audição: LIGAÇÃO A UM AMPLIFICADOR ESTÉREO Na gura 4 está representada a ligação dos altifalantes em um amplicador stereo.

SUGESTÕES PARA EVITAR AVARIAS

Todos os altifalantes HECO transmitem o melhor som possível quando os reguladores se encontram na posição central, ou seja, na reprodução linear do amplicador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos recebem mais energia, o que, em caso de volume alto, pode provocar a destruição dos mesmos. Caso possua um amplicador que tenha uma potência de saída muito maior do que a capacidade indicada para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danicação dos altifalantes. Isto, porém, ocorre somente esporadicamente. Entretanto, amplicadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, pois eles podem ser mais rapidamente sobreexcitados do que amplicadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes. Portanto, ao ajustar o volume, observar se há distorções e, neste caso, abaixar imediatamente o volume. Quem gosta de ouvir música alta deveria cuidar para que a potência de saída do amplicador corresponda à capacidade dos altifalantes.

23EM GERAL... amplicadores, sintonizadores (tuner) e leitores de CD/DVD, e não somente nos produtos baratos, podem gerar oscilações não audíveis e de alta frequência. Caso o altifalante para agudos venha a falhar com volumes baixos a médio, deixar que o sistema seja vericado por um prossional especializado.

• INC 82 INC 62 Capacidade: 100 / 180 Watt 80 / 150 Watt Impedância: 4 Ohm 4 Ohm Frequência de separação: 3 600 Hz 3 600 Hz Faixa de frequência: 34 p. 28
• 000 Hz 36 p. 28
• 000 Hz Potência recomendada para o amplicador: 30 p. 180
• Watt 30 p. 160
• Watt Rendimento (1 Watt/1 m): 91 dB 90 dB Dimensões totais Ø: 271 mm 228 mm Orifício Ø: 237 mm 193 mm Profundidade de montagem: 88 mm 73 mm INC 262 Capacidade: 80 / 150 Watt Impedância: 2 x 4 Ohm Frequência de separação: 3 800 Hz Faixa de frequência: 36 p. 28
• 000 Hz Potência recomendada para o amplicador: 30 Watt Rendimento (1 Watt/1 m): 90 dB Dimensões totais (l x a): 228 mm Orifício (l x a): 193 mm Profundidade de montagem: 75 mm RESERVADOS OS DIREITOS DE ALTERAÇÕES TÉCNICAS. p. 160
