MANUAL DE USUARIO INC 62 HECO

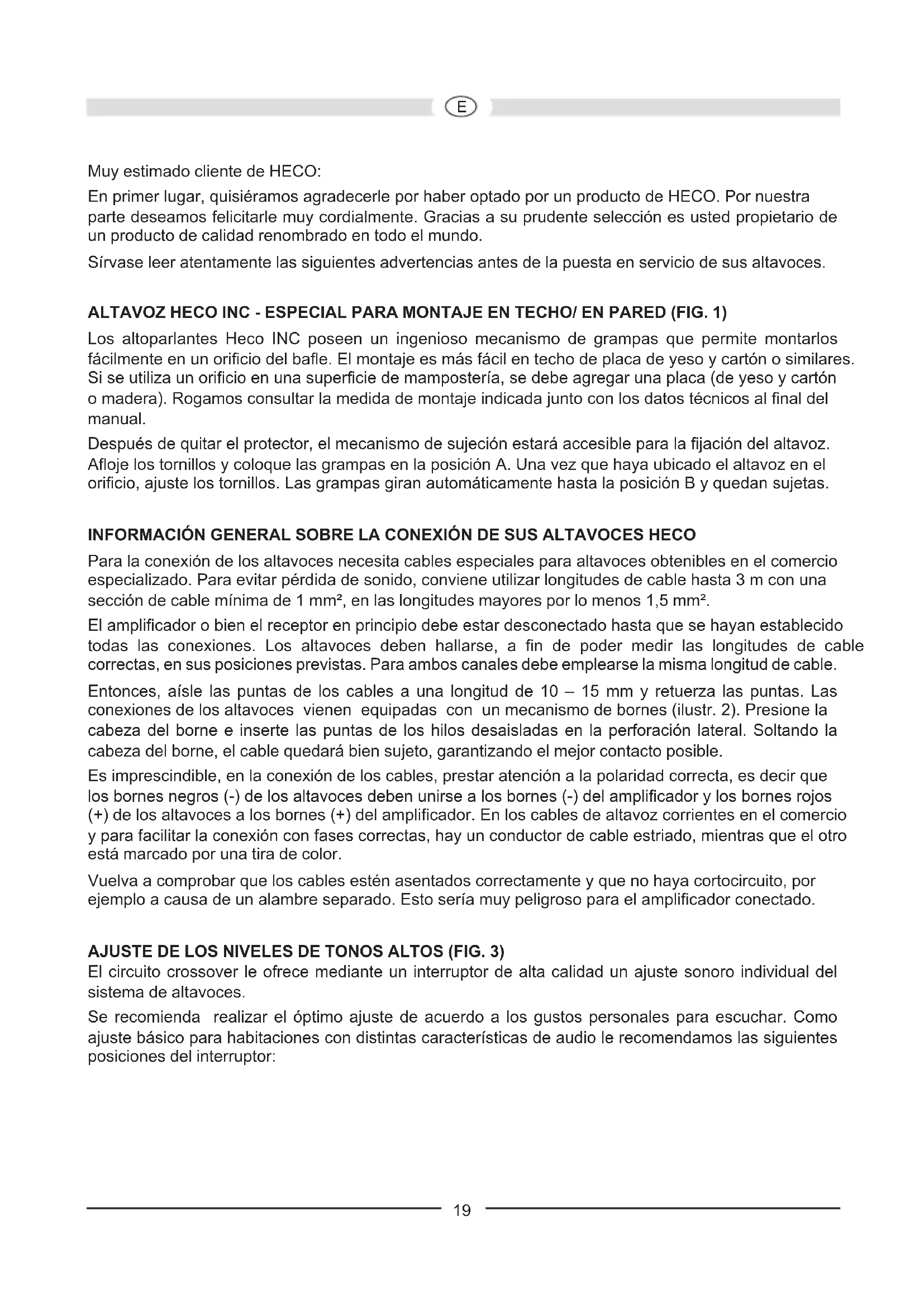

IMuy estimado cliente de HECO: En primer lugar, quisiéramos agradecerle por haber optado por un producto de HECO. Por nuestra parte deseamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo. Sírvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces. ALTAVOZ HECO INC - ESPECIAL PARA MONTAJE EN TECHO/ EN PARED (FIG. 1) Los altoparlantes Heco INC poseen un ingenioso mecanismo de grampas que permite montarlos fácilmente en un oricio del bae. El montaje es más fácil en techo de placa de yeso y cartón o similares. Si se utiliza un oricio en una supercie de mampostería, se debe agregar una placa (de yeso y cartón o madera). Rogamos consultar la medida de montaje indicada junto con los datos técnicos al nal del manual. Después de quitar el protector, el mecanismo de sujeción estará accesible para la jación del altavoz. Aoje los tornillos y coloque las grampas en la posición A. Una vez que haya ubicado el altavoz en el oricio, ajuste los tornillos. Las grampas giran automáticamente hasta la posición B y quedan sujetas. INFORMACIÓN GENERAL SOBRE LA CONEXIÓN DE SUS ALTAVOCES HECO Para la conexión de los altavoces necesita cables especiales para altavoces obtenibles en el comercio especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una sección de cable mínima de 1 mm², en las longitudes mayores por lo menos 1,5 mm². El amplicador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a n de poder medir las longitudes de cable correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable. Entonces, aísle las puntas de los cables a una longitud de 10 – 15 mm y retuerza las puntas. Las conexiones de los altavoces vienen equipadas con un mecanismo de bornes (ilustr. 2). Presione la cabeza del borne e inserte las puntas de los hilos desaisladas en la perforación lateral. Soltando la cabeza del borne, el cable quedará bien sujeto, garantizando el mejor contacto posible. Es imprescindible, en la conexión de los cables, prestar atención a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplicador y los bornes rojos (+) de los altavoces a los bornes (+) del amplicador. En los cables de altavoz corrientes en el comercio y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, mientras que el otro está marcado por una tira de color. Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por ejemplo a causa de un alambre separado. Esto sería muy peligroso para el amplicador conectado. AJUSTE DE LOS NIVELES DE TONOS ALTOS (FIG. 3) El circuito crossover le ofrece mediante un interruptor de alta calidad un ajuste sonoro individual del sistema de altavoces. Se recomienda realizar el óptimo ajuste de acuerdo a los gustos personales para escuchar. Como ajuste básico para habitaciones con distintas características de audio le recomendamos las siguientes posiciones del interruptor:

19Tipo de habitación Ejemplo Posición del interruptor Ambiente con baja insonorización Habitaciones con humedad, supercies con una fuerte reectancia, baldosas, grandes supercies de vidrio, habitaciones con poco amoblado -3dB Ambiente con insonorización normal Alfombras, supercies de vidrio con cortinas , muebles de cuero, habitaciones con amoblado normal 0dB Ambiente con fuerte insonorización Alfombras, muebles tapizados, cortinas gruesas, habitaciones con mucho amoblado +3dB INC 82 / INC 62 Gracias a la tecnología „Swivel“, usted puede mover el tweeter hasta en 35 grados, para obtener así un comportamiento ideal de la radiación y conseguir un ajuste perfecto al lugar desde donde se escucha. CONEXIÓN A UN AMPLIFICADOR ESTÉREO En la ilustración 4 se observa la conexión entre el altavoz y un amplicador estéreo.

CONSEJOS PARA EVITAR REPARACIONES

Todos los altavoces de HECO han sido adaptados para un sonido óptimo cuando los controladores del sonido se encuentran en su posición céntrica, es decir en la reproducción lineal del amplicador. En caso de controladores del sonido subidos a altos valores, habrá un suministro excesivo de energía al altavoz de sonidos bajos y/o al altavoz de sonidos agudos, lo que en caso de volúmenes altos puede inducir a su destrucción. Si posee un amplicador con una potencia de salida muy superior de la resistencia indicada en los altavoces, los volúmenes excesivos pueden inducir a la destrucción de los altavoces (lo que suele ocurrir raras veces). Sin embargo, los amplicadores con una baja potencia de salida pueden ser peligrosos para los altavoces ya con volúmenes medios, dado que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces. Por favor, preste atención en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien preere los volúmenes altos debe prestar atención a que el amplicador posea al menos la potencia de salida soportable por los altavoces.

EPOR LO GENERAL... los amplicadores, sintonizadores y lectores de CD/DVD, no sólo los productos de precio económico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalación por un técnico.

INC 82 INC 62 Resistencia: 100 / 180 vatios 80 / 150 vatios Impedancia: 4 ohmios 4 ohmios Frecuencia de separación: 3 600 Hz 3 600 Hz Gama de frecuencias: 34 – 28 000 Hz 36 – 28 000 Hz Potencia recomendada del amplicador: 30 – 180 vatios 30 – 160 vatios Rendimiento (1 vatio/1 m): 91 dB 90 dB Dimensiones exteriores Ø: 271 mm 228 mm Oricio Ø: 237 mm 193 mm Profundidad de montaje: 88 mm 73 mm INC 262 Resistencia: 80 / 150 vatios Impedancia: 2 x 4 ohmios Frecuencia de separación: 3 800 Hz Gama de frecuencias: 36 – 28 000 Hz Potencia recomendada del amplicador: 30 – 160 vatios Rendimiento (1 vatio/1 m): 90 dB Dimensiones exteriores (ancho x alt.): 228 mm Oricio (ancho x alt.): 193 mm Profundidad de montaje: 75 mm RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.
