MANUALE UTENTE INC 62 HECO

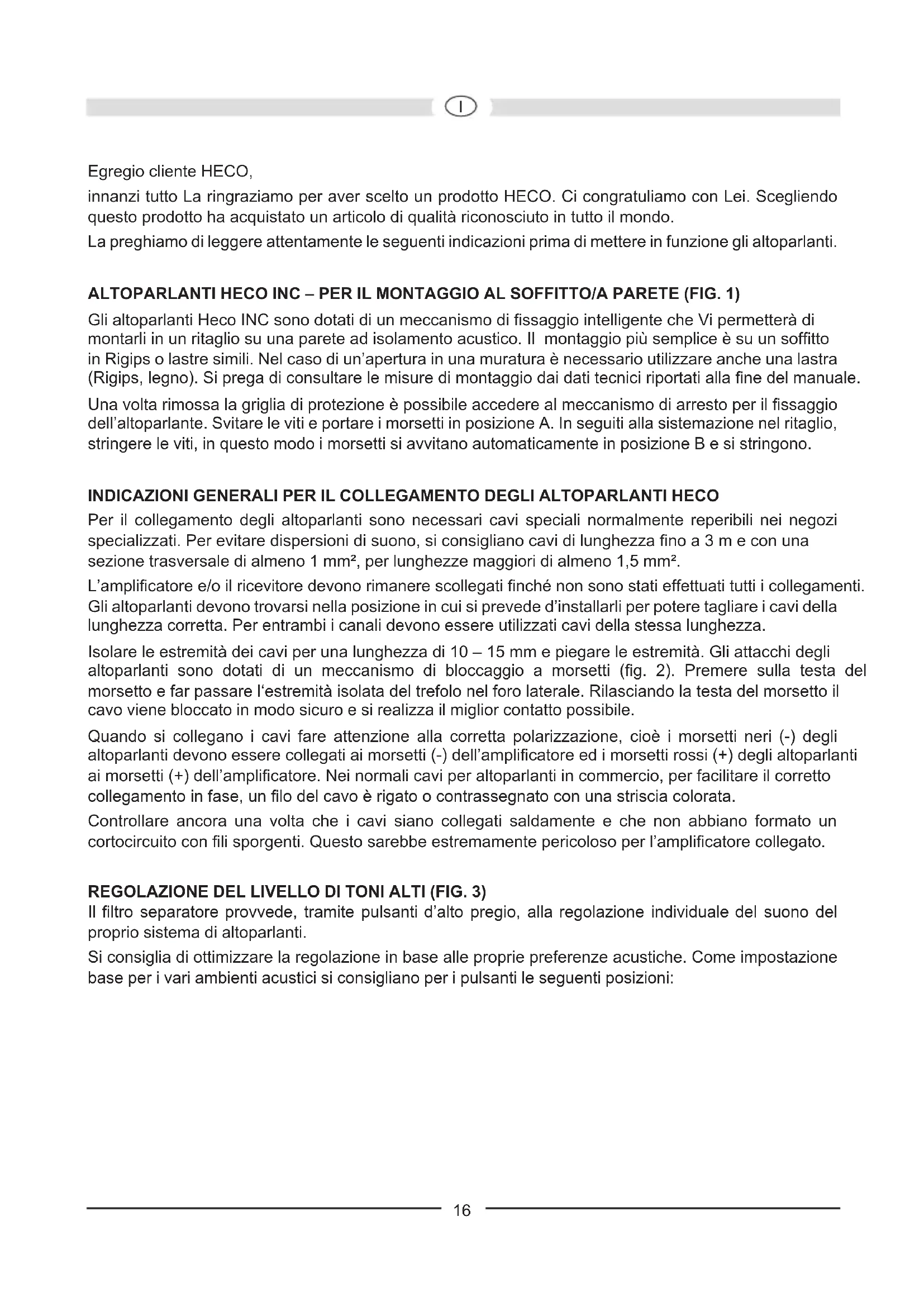

15Egregio cliente HECO, innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo. La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti. ALTOPARLANTI HECO INC – PER IL MONTAGGIO AL SOFFITTO/A PARETE (FIG. 1) Gli altoparlanti Heco INC sono dotati di un meccanismo di ssaggio intelligente che Vi permetterà di montarli in un ritaglio su una parete ad isolamento acustico. Il montaggio più semplice è su un softto in Rigips o lastre simili. Nel caso di un’apertura in una muratura è necessario utilizzare anche una lastra (Rigips, legno). Si prega di consultare le misure di montaggio dai dati tecnici riportati alla ne del manuale. Una volta rimossa la griglia di protezione è possibile accedere al meccanismo di arresto per il ssaggio dell’altoparlante. Svitare le viti e portare i morsetti in posizione A. In seguiti alla sistemazione nel ritaglio, stringere le viti, in questo modo i morsetti si avvitano automaticamente in posizione B e si stringono. INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI HECO Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza no a 3 m e con una sezione trasversale di almeno 1 mm², per lunghezze maggiori di almeno 1,5 mm². L’amplicatore e/o il ricevitore devono rimanere scollegati nché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d’installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza. Isolare le estremità dei cavi per una lunghezza di 10 – 15 mm e piegare le estremità. Gli attacchi degli altoparlanti sono dotati di un meccanismo di bloccaggio a morsetti (g. 2). Premere sulla testa del morsetto e far passare l‘estremità isolata del trefolo nel foro laterale. Rilasciando la testa del morsetto il cavo viene bloccato in modo sicuro e si realizza il miglior contatto possibile. Quando si collegano i cavi fare attenzione alla corretta polarizzazione, cioè i morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell’amplicatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell’amplicatore. Nei normali cavi per altoparlanti in commercio, per facilitare il corretto collegamento in fase, un lo del cavo è rigato o contrassegnato con una striscia colorata. Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con li sporgenti. Questo sarebbe estremamente pericoloso per l’amplicatore collegato. REGOLAZIONE DEL LIVELLO DI TONI ALTI (FIG. 3) Il ltro separatore provvede, tramite pulsanti d’alto pregio, alla regolazione individuale del suono del proprio sistema di altoparlanti. Si consiglia di ottimizzare la regolazione in base alle proprie preferenze acustiche. Come impostazione base per i vari ambienti acustici si consigliano per i pulsanti le seguenti posizioni:
IAmbiente acustico Esempio Posizione pulsante Arredi con scarse qualità fonoassorbenti Locali umidi, superci riettenti rigide, piastrelle, grandi superci in vetro, interni scarsamente arredati -3dB Arredi con normali qualità fonoassorbenti Moquette, superci in vetro con tendaggi, arredi in pelle, interni normalmente arredati 0dB Arredi con ampia qualità fonoassorbente Moquette, mobili imbottiti, tendaggi pesanti, interni ampiamente arredati +3dB INC 82 / INC 62 Grazie alla tecnologia „Swivel“, il tweeter si lascia ruotare di no a 35° e consente in tal modo una propagazione ideale e una perfetta regolazione dell’ambiente acustico:
COLLEGAMENTO AD UN AMPLIFICATORE STEREO
Nella gura 4 è illustrato il collegamento di un altoparlante ad un amplicatore stereo.
SUGGERIMENTI PER EVITARE GUASTI
La regolazione ottimale dei toni degli altoparlanti HECO si ottiene con i regolatori in posizione centrale, cioè con una riproduzione lineare dell’amplicatore. Se i regolatori sono stati spostati di molto, viene trasmessa maggiore energia ai tweeter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto. Se si possiede un amplicatore con una potenza d’uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alti possono provocare la distruzione degli altoparlanti, il che però accade molto raramente. Tuttavia amplicatori con una bassa potenza d’uscita possono diventare pericolosi per le casse già con volumi medi, perché possono essere sovraccaricati molto più rapidamente degli amplicatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti. Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l’amplicatore abbia almeno una potenza d’uscita accettabile per le casse.
17IN GENERALE ... gli amplicatori, i sintonizzatori ed i lettori CD/DVD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare controllare l’impianto ad un tecnico. DATI TECNICI INC 82 INC 62 Potenza max.: 100 / 180 Watt 80 / 150 Watt Impedenza: 4 Ohm 4 Ohm Frequenza di taglio: 3 600 Hz 3 600 Hz Gamma di frequenze: 34 – 28 000 Hz 36 – 28 000 Hz Potenza amplicatore consigliata: 30 – 180 Watt 30 – 160 Watt Rendimento (1 Watt/1 m): 91 dB 90 dB Dimensioni esterne Ø: 271 mm 228 mm Ritaglio foro Ø: 237 mm 193 mm Profondità di montaggio: 88 mm 73 mm INC 262 Potenza max.: 80 / 150 Watt Impedenza: 2 x 4 Ohm Frequenza di taglio: 3 800 Hz Gamma di frequenze: 36 – 28 000 Hz Potenza amplicatore consigliata: 30 – 160 Watt Rendimento (1 Watt/1 m): 90 dB Dimensioni esterne (LxA): 228 mm Ritaglio foro (LxA): 193 mm Profondità di montaggio: 75 mm CON RISERVA DI APPORTARE MODIFICHE TECNICHE.
