MODE D'EMPLOI INC 62 HECO

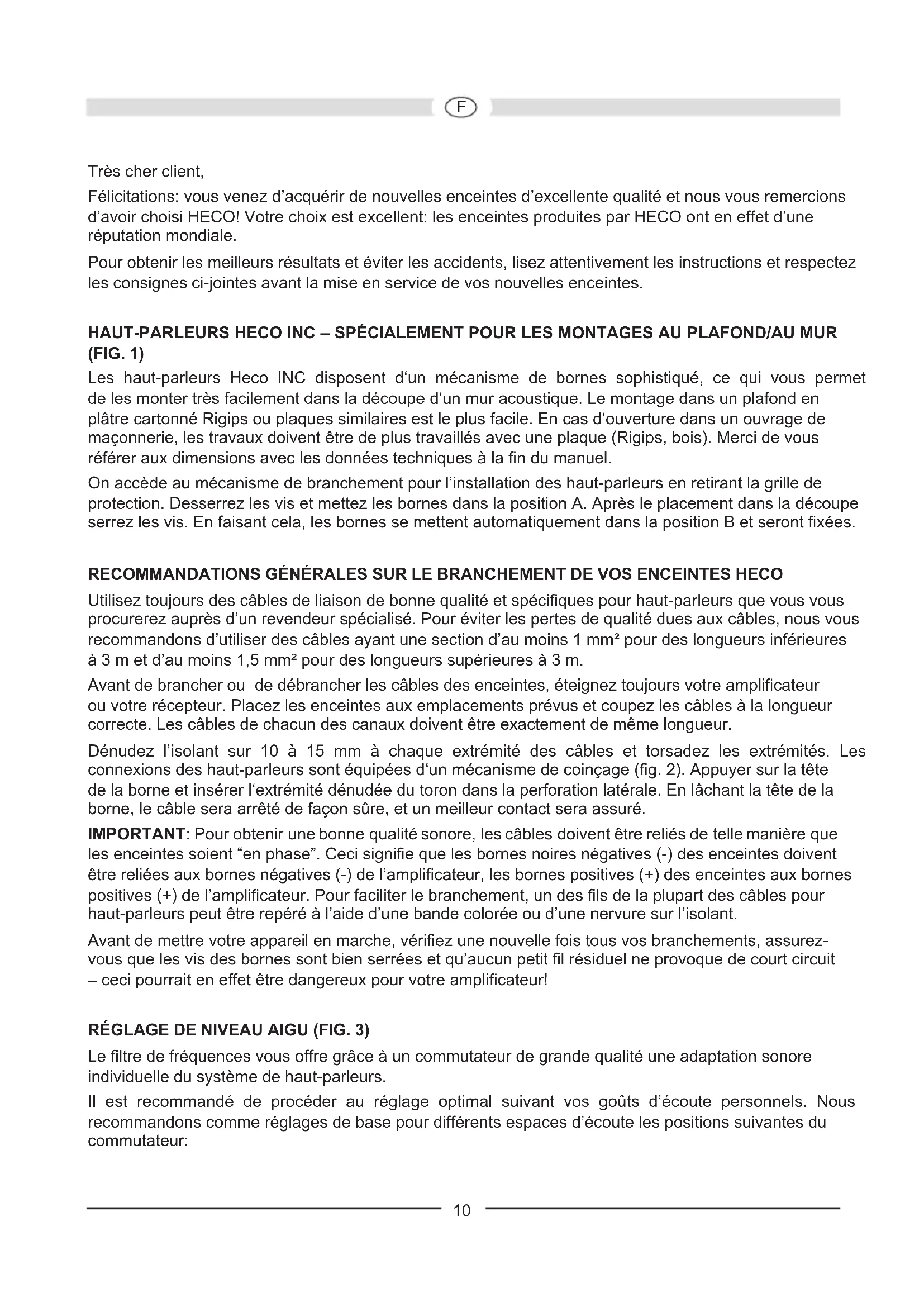

9Très cher client, Félicitations: vous venez d’acquérir de nouvelles enceintes d’excellente qualité et nous vous remercions d’avoir choisi HECO! Votre choix est excellent: les enceintes produites par HECO ont en effet d’une réputation mondiale. Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes. HAUT-PARLEURS HECO INC – SPÉCIALEMENT POUR LES MONTAGES AU PLAFOND/AU MUR (FIG. 1) Les haut-parleurs Heco INC disposent d‘un mécanisme de bornes sophistiqué, ce qui vous permet de les monter très facilement dans la découpe d‘un mur acoustique. Le montage dans un plafond en plâtre cartonné Rigips ou plaques similaires est le plus facile. En cas d‘ouverture dans un ouvrage de maçonnerie, les travaux doivent être de plus travaillés avec une plaque (Rigips, bois). Merci de vous référer aux dimensions avec les données techniques à la n du manuel. On accède au mécanisme de branchement pour l’installation des haut-parleurs en retirant la grille de protection. Desserrez les vis et mettez les bornes dans la position A. Après le placement dans la découpe serrez les vis. En faisant cela, les bornes se mettent automatiquement dans la position B et seront xées. RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES HECO Utilisez toujours des câbles de liaison de bonne qualité et spéciques pour haut-parleurs que vous vous procurerez auprès d’un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d’utiliser des câbles ayant une section d’au moins 1 mm² pour des longueurs inférieures à 3 m et d’au moins 1,5 mm² pour des longueurs supérieures à 3 m. Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplicateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur. Dénudez l’isolant sur 10 à 15 mm à chaque extrémité des câbles et torsadez les extrémités. Les connexions des haut-parleurs sont équipées d‘un mécanisme de coinçage (g. 2). Appuyer sur la tête de la borne et insérer l‘extrémité dénudée du toron dans la perforation latérale. En lâchant la tête de la borne, le câble sera arrêté de façon sûre, et un meilleur contact sera assuré. IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient “en phase”. Ceci signie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l’amplicateur, les bornes positives (+) des enceintes aux bornes positives (+) de l’amplicateur. Pour faciliter le branchement, un des ls de la plupart des câbles pour haut-parleurs peut être repéré à l’aide d’une bande colorée ou d’une nervure sur l’isolant. Avant de mettre votre appareil en marche, vériez une nouvelle fois tous vos branchements, assurez- vous que les vis des bornes sont bien serrées et qu’aucun petit l résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplicateur! RÉGLAGE DE NIVEAU AIGU (FIG. 3) Le ltre de fréquences vous offre grâce à un commutateur de grande qualité une adaptation sonore individuelle du système de haut-parleurs. Il est recommandé de procéder au réglage optimal suivant vos goûts d’écoute personnels. Nous recommandons comme réglages de base pour différents espaces d’écoute les positions suivantes du commutateur:

FEspace d’écoute Exemple Position du commutateur Installation à faible isolation sonore Espaces humides, surfaces à forte réexion, carrelage, grandes surfaces vitrées, espaces faiblement meublés -3dB Installation à isolation sonore moyenne Moquettes, surfaces vitrées avec rideaux, cuirs, espaces modérément meublés 0dB Installation à forte isolation sonore Moquettes, capitonnages, rideaux rigides, espaces fortement meublés +3dB INC 82 / INC 62: La technologie « swivel » permet un réglage du haut-parleur des aigus pour une réduction jusqu’à 35 degrés, pour obtenir une diffusion idéale et permettre une adaptation parfaite au lieu d’écoute.

CONNEXION À UN AMPLIFICATEUR STÉRÉO

La gure 4 montre le branchement du haut-parleur à un amplicateur stéréo.

COMMENT ÉVITER D’ENDOMMAGER VOS ENCEINTES

Toutes les enceintes HECO sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c’est-à-dire lorsque la sortie de l’amplicateur est „linéaire“. Si vous poussez les commandes de graves et d’aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes! Si la puissance de sortie de votre amplicateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Même si ce n’est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire. D’autre part, des amplicateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple: des amplicateurs de faible puissance sont bien plus rapidement surchargés que des amplicateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d’autre. Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplicateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes.

11EN GÉNÉRAL ... Les amplicateurs, les tuners et les lecteurs de CD/DVD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu’à des volumes faibles ou moyens, faites vérier votre installation par un technicien qualié qui recherchera les signaux inaudibles dangereux. SPECIFICATIONS TECHNIQUES INC 82 INC 62 Puissance nominale : 100 / 180 W 80 / 150 W Impédance : 4 Ohm 4 Ohm Fréquence de coupure: 3 600 Hz 3 600 Hz Bande passante : 34 – 28 000 Hz 36 – 28 000 Hz Puissance recommandée en sortie de l’amplicateur: 30 – 180 W 30 – 160 W Efcacité (1W/ 1m) : 91 dB 90 dB Dimensions extérieures Ø: 271 mm 228 mm Découpe Ø: 237 mm 193 mm Profondeur d‘encastrement: 88 mm 73 mm INC 262 Puissance nominale : 80 / 150 W Impédance : 2 x 4 Ohm Fréquence de coupure: 3 800 Hz Bande passante : 36 – 28 000 Hz Puissance recommandée en sortie de l’amplicateur: 30 – 160 W Efcacité (1W/ 1m) : 90 dB Dimensions extérieures (l x h): 228 mm Découpe (l x h): 193 mm Profondeur d‘encastrement: 75 mm SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES.

1. La garantie débute avec l’achat de l’appareil et est valable uniquement pour le premier propriétaire.

2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l’échange ou à la réparation des pièces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuée à l’appareil.

4. Lors d’une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l’appareil doit nous être retourné, veuillez tenir compte que: • l’appareil soit expédié dans son ermballage d’origine, • la carte de contrôle dûment remplie soit jointe, • le bon d’achat soit joint. 5. Ne sont pas compris dans la garantie: • Matériel d´eclairage • Pièces d’usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l’achat). • Dommages résultant d’un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.

• Appareils réparés non conformément ou modiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d’autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
