MANUAL DE UTILIZADOR Family de Luxe NILFISK

INSTRUÇÕES DE UTILIZAÇÃO

ISTRUZIONI PER L'USO

Οδηγίες χρήσης

1. Start/stop 2. Tube NILFISK ① ② ① ①

2. Hose

Símbolo no produto ou na embalagem indica que esse produto não deve ser tratado como um resíduo doméstico. Ao contrário, deve ser levado ao local de recolha adequado para a reciclagem de equipamentos electroelectrónicos. Ao se assegurar que o tratamento deste equipamento foi adequado, estará a ajudar a prevenir consequências potenciais ao meio ambiente e à saúde humana que poderiam ser causadas pelo manejo inapropriado do produto. Para mais informações sobre a reciclagem deste produto, entre em contacto com as autoridades locais, com o órgão responsável pela recolha de lixo ou a loja onde o produto foi adquirido.

Modelos con tubo telescópico

Instruções para utilização

Antes de ligar o aspirador, certifique-se que a voltagem indicada na placa existente no fundo do aparelho corresponde com a voltagem da tomada onde o vai ligar.

O aspirador é fornecido já equipado com um saco de papel. Nunca utilize o aspirador sem saco de papel e filtro principal correctamente colocado. O procedimento para substituir o saco de papel é ilustrado no ponto 3.

Avisos importantes

1. Esta máquina não é adequada para a recolha de poeiras perigosas para a saúde.
2. Esta máquina destina-se apenas a utilização a seco e não deverá ser utilizada ou armazenada no exterior em condições de humidade. Armazene-a no interior num local onde a temperatura se situe entre máx. 40°C (graus centígrados) e mín. 0°C (graus centígrados).
3. A máquina para aspiração de poeira seca não deve ser utilizada para a sucção de água ou outros líquidos.
4. A máquina não deve ser utilizada para recolher materiais combustíveis ou explosivos, nem deve ser utilizada numa atmosfera explosiva.
5. A máquina não deverá, sob circunstância alguma, ser utilizada para recolher materiais quentes. Não deve, nomeadamente, ser utilizada para limpar lareiras abertas ou fechadas, fornos ou idênticos, que contenham cinzas quentes ou incandescentes.
6. A máquina não deve ser utilizada se o fio eléctrico revelar qualquer sinal de dano. Inspeccione regularmente o fio para verificar se possui danos, nomeadamente se foi esmagado, entalado numa porta ou calcado.
7. A máquina não deve ser utilizada se tiver uma avaria.
8. Não desligue puxando pelo fio. O procedimento certo é desligar na ficha, nunca puxar o fio.
9. Ao reparar ou substituir o fio, deve ser utilizado o mesmo tipo de fio do originalmente fornecido com a máquina. Este fio pode ser fornecido pela NILFISK.
10. Dever-se-á retirar sempre a ficha da tomada antes de ser iniciado qualquer serviço de assistência à máquina ou ao fio de corrente.
11. A reparação da unidade eléctrica com motor ou do fio deve ser efectuada apenas por uma pessoa qualificada ou instruída, após ter desligado o interruptor principal ou após ter retirado a ficha da tomada de corrente.
12. Não deverão ser realizadas trocas ou modificações aos dispositivos de segurança mecânicos ou eléctricos.
13. O ruído máximo no ar (nível de pressão sonora) é inferior a 70 dB(A)/20μPa.

Este equipamento está em conformidade com o EC Directiva 89/336/EEC, EEC, 73/23/EEC, 93/68/EEC.

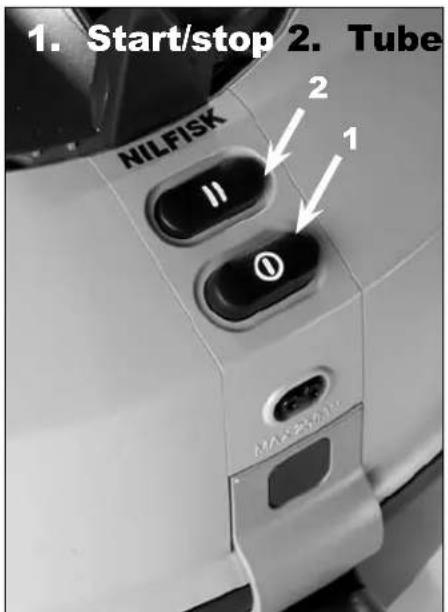

1. Arranque/paragem

Desenrole o fio todo e ligue a ficha da máquina à tomada de parede.

• Ligar: prima o botão 1 para ligar o aspirador.
• Desligar: prima novamente o botão 1 para desligar o aspirador.

Depois de limpar, desligue a ficha da tomada.

Enrole o fio folgadamente à volta da pega e estacione ou guarde o aspirador.

Nota

Não deixe o fio apertado à volta da pega, uma vez que assim estará a forçar o fio e encurtará consideravelmente a sua vida útil.

Modelos com regulação de velocidade

O motor tem duas potências - alta e baixa. O motor arranca com a velocidade que tenha sido seleccionada na última vez que o aspirador tiver sido utilizado. Pode alterar a velocidade entre alta e baixa carregando repetidamente no botão 2.

2. Ligação da mangueira e do tubo

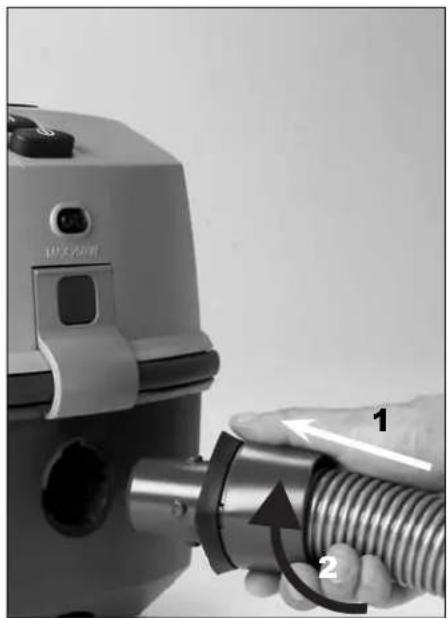

Monte a mangueira na entrada de sucção e rode-a no sentido dos ponteiros do relógio para a fixar. Inverta este procedimento para desligar a mangueira.

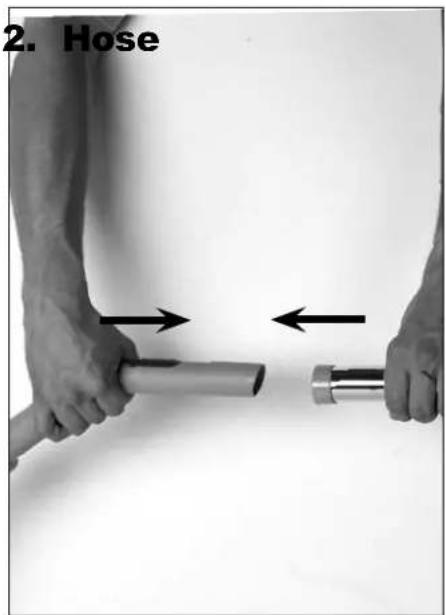

Una a mangueira com o tubo e o bocal, encaixando as peças umas nas outras.

Modelos com tubo telescópico

O tubo telescópico pode ser regulado para se ajustar à sua altura. Segure com uma mão o tubo maior, prima o botão que este tem e, com a outra, puxe ou empurre o tubo menor para o comprimento desejado.

3. Substituição do saco do pó/Filtro de exaustão

O saco do pó deve ser substituído assim que a sucção começar a ser menos eficiente.

1. Abra o recipiente, empurrando o botão do fecho.
2. Retire o compartimento superior.
3. Desaperte a ligação da mangueira da entrada de sucção, rodando-a no sentido contrário ao dos ponteiros do relógio, e retire-a. Retire o saco do pó usado, puxando pela aba do cartão, e feche-o. Deite-o fora de uma maneira segura.

4. Insira o novo saco do pó, guiando o cartão para os engates, no interior do compartimento do saco do pó, e empurrando para baixo. Desdobre o novo saco do pó cuidadosamente. Insira a ligação da mangueira no compartimento do saco do pó e rode-a no sentido contrário ao dos ponteiros do relógio para a fixar.

5. Volte a colocar o pino do compartimento superior no orifício do compartimento do saco do pó e feche o recipiente.

6. Engate o fecho.

Nota

A eficiencia de sucção do aspirador depende do tamanho e da qualidade do saco de poecira. Utilize apenas sacos originais da Nilfisk.

Se outros sacos forem usados, a passagem de ar poderá ser limitada, resultando num demasiado aquecimento do motor e este poderá sofrer avarias. Avaria resultante de uso de sacos que não sejam originais da Nilfisk, não está coberta pela garantia.

Substituição do filtro de exaustão (model CDF 2000, CDF 2010)

O filtro de exaustão colocado debaixo da tampa da pega atrai e retém eficientemente micro-partículas. Este filtro deve ser substituído sempre que abrir uma nova embalagem com cinco sacos de pó.

1. Empurre o botão existente no interior da pega para cima, rode a pega no sentido contrário ao dos ponteiros do relógio e retire-a.
2. Retire o material suppressor de som juntamente com o material do filtro de exaustão.
3. Instale o material do novo filtro de exaustão e posicione o material supressor de som sobre o mesmo, tal como indicado (sem o amarrotar).
4. Coloque a pega na devida posição e fixe-a, rodando-a no sentido dos ponteiros do relógio até engatar.

4. Substituição do filtro HEPA

Substituição do filtro de exaustão HEPA

Em modelos com o filtro HEPA colocado sob a tampa da pega:

1. Empurre o botão existente no interior da pega para cima, rode a pega no sentido contrário ao dos ponteiros do relógio e retire-a.
2. Retire o filtro HEPA.
3. Instale o novo filtro HEPA e posicione-o tal como indicado.
4. Coloque a pega na devida posição e fixe-a, rodando-a no sentido dos ponteiros do relógio até engatar.

Todos os modelos

Dano resultante do uso de filtros sem serem originais da Nilfisk não estão cobertos pela garantia.

5. Regulação da potência de aspiração

1. A potência de sucção do bocal também é regulada através da válvula na ponta curva. A sucção é mais forte quando a válvula é empurrada para a fente fechando a entrada.
2. Para limpeza, por exemplo, de tecidos soltos, como cortinas, coberturas, etc., a potência de sucção pode ser reduzida puxando a válvula para trás.

Modelos com regulação de velocidade

A potência pode variar mudando a velocidade.

Veja ponto no. 1.

6. Parqueamento do tubo com o bocal

Pode, durante e após a limpeza, "estacionar" a mangueira com o tubo e o bocal.

1. Prima o grampo de parqueamento do bocal, no interior da ranhura existente na parte de trás do recipiente

7. Limpeza do filtro principal

O filtro principal pode ser limpo com um saco de pó instalado, quando a eficiência da sucção começar a diminuir.

1. Abra o recipiente, empurrando o botão do fecho.
2. Prima a aba plástica no interior da ranhura, para que o fecho liberte o recipiente superior do filtro principal e o possa retirar.
3. Retire o filtro principal do compartimento inferior.

4. Volte a colocar o compartimento superior sobre o compartimento inferior com um saco do pó instalado.

5. Ligue o aspirador.

6. Limpe o material do filtro com o aspirador.

7. Volte a colocar o filtro principal limpo.

8. Volte a colocar o recipiente superior sobre o filtro principal.

9. Fixe a aba plástica no recipiente superior sobre a estrutura do filtro principal.

10. Engate o fecho.

Protecção térmica - disjuntor automático

O aspirador está protegido contra sobre-aquecimento do motor. Se o aparelho parar, deverá descansar 5 a 10 minutos. Entretanto, aproveite para desligá-lo, retirar a ficha da tomada e verificar o saco, os filtros e se algo está a obstruir a corrente de ar no aspirador.

Localização de defeitos

• O motor não arranca

• Um fusivel poder ter queimado e necessita de ser substituido.
• O cabo pode estar defeituoso e necessita ser verificado.

• A potência de sucção é baixa

• O saco de poeira pode estar cheio e precisa de ser substituido (veja ponto no. 3).
• Os filtros de poeira podem estar colmatados e precisam ser substituidos (veja ponto no. 3 - 4 - 7)
• Pode haver obstrução na mangueira, tubo ou bocal e é preciso remover essa obstrução.

• O motor deixou de funcionar

- O disjuntor térmico actuou como resultado de uma obstrução da mangueira, tubo ou bocal. Remova a causa da obstrução.

Manutenção

Mantenha a máquina em local seco. Os rolamentos do motor são previamente lubrificados. A máquina é construída para trabalho duro e continuo, mas depois de um determinado tempo - dependendo do número de horas de trabalho - os filtros de poeira terão de ser renovados. Limpe o recipiente com um pano seco, de preferência com um pouco de spray para dar brilho.

Para detalhes de assistência após compra, contacte directamente a Nilfisk-Advance.

Antes de utilizar a escova, certifique-se de que a potência indicada na chapa de valor nominal corresponde à da rede.

Não deve utilizar a escova para recolher materiais perigosos - i.e. pó tóxico, materiais combustíveis ou explosivos, nem deve ser utilizada num ambiente explosivo.

De modo algum deve a escova ser utilizada para recolher material quente. Não deve ser utilizada, em especial, para limpar lareiras abertas ou fechadas, fornos ou similares que contenham cinzas quentes ou incandescentes. Evite aspirar objectos duros e ponteagudos, visto que poderão danificar a escova.

A escova não deve ser utilizada para aspirar água, líquidos ou gases inflamáveis. Os tapetes que tenham sido lavados não devem ser aspirados enquanto não estiverem totalmente secos, dado que tal poderá provocar estragos na sua escova. A escova não deve ser utilizada se houver sinais de estragos no cabo ou na ficha eléctrica.

Verifique regularmente o cabo e a ficha eléctrica. Se estes estiverem danificados, devem ser reparados apenas pela NILFISK ou por um Representante Autorizado. Não pegue no cabo ou na ficha eléctrica com as mãos húmidas.

Não puxe pelo cabo para desligar a ficha. Para desligar a ficha, puxe pela mesma e não pelo cabo.

A ficha deve ser sempre retirada da tomada antes de se iniciar qualquer serviço ou trabalho de reparação na escova ou no cabo.

Evite passar por cima do fio eléctrico com a escova.

Não devem ser feitas alterações ou modificações nos dispositivos de segurandes mecânicos, eléctricos ou térmicos.

O nível de ruído suspenso (nível de pressão sonora) é inferior a 70 dB(A)/20μPa.

Esta escova encontra-se em conformidade com as seguintes Directivas: 73/23/CEE (incluindo Emenda 93/68/CEE), Directiva de Baixa Potência - 89/336/CEE (incluindo Emenda 92/31/CEE, 93/68/CEE), Directiva CEM (Compatibilidade Electromagnética).

Instruções para a utilização

Introduza o cabo nos grampos e fixe-o na cabeça de aspiração e no tubo, passando o fio eléctrico por debaixo da pega. Ligue a ficha na tomada.

A cabeça de limpeza é accionada assim que ligar o aspirador. Apanhe o lixo maior, tal como pedaços de tecido e papel, etc., do chão, de modo a evitar a obstrução do rolo.

A escova adequa-se a todos os tipos de tapete e chão duro.

Não utilize esta escova em tapetes com franjas longas ou com uma profundidade superior a 15 mm. A junta articulada do bocal permite o movimento deste em todas as direcções.

Se a escova parar:

Se o motor da escova estiver com sobrecarga, e.g. se o rolo da escova estiver obstruído com cabelos ou fios, o dispositivo de segurança desligará o motor. Desligue o aspirador, retire a ficha da tomada, deixe que o motor da escova arrefeça e limpe o rolo conforme descrito na secção “Limpeza e cuidados”, se tal se tornar necessário. A escova poderá ser novamente ligada passados 2 minutos.

Limpeza e cuidados

Desligue e retire a ficha da escova

Nunca mergulhe a escova em água ou outros líquidos enquanto estiver a aspirar.

Limpeza do rolo:

Retire quaisquer cabelos ou fios que se tenham acumulado no rolo, cortando-os com uma tesoura e puxando-os (Fig. 2).

Desmontagem do rolo da cabeça de limpeza:

Desaperte os ganchos de engate com uma chave de parafusos (Fig. 3). Levante a tampa para a frente.

Rode a cabeça eléctrica de limpeza e retire a tampa do invólucro (Fig. 5). Desmonte o rolo da cabeça de limpeza. Tire e limpe os suportes do rolo. Ao montar o rolo da cabeça de limpeza, certifique-se de que o sistema de dentada coincide com o carreto. Coloque a tampa na escova e fixe-a, carregando em cima de forma uniforme.

Limpeza dos rolos:

Se os rolos começarem a encravar: Retire todos os cabelos e fios que se acumularam nos eixos dos rolos. Os rolos podem ser retirados para limpeza. Para retirar os rolos, utilize um objecto firme (chave de parafusos) (siga a

direcção da seta). Introduza a chave de fendas, tal como lhe é demonstrado (Fig. 4), na posição oblíqua, e retire o rolo. Retire os cabelos e fios. Volte a inserir o rolo, certificando-se de que os cixos engatam nos dois lados.

Atenção:

Coloque a palma da mão sobre o rolo ao retirá-lo. Tal evita que o mesmo salte.

Importante

Se tiver dificuldades em fazer deslizar o bocal: Reduza a potência da escova. A acção de limpeza não será afectada.

Para retirar

Desligue a ficha da escova, retire os grampos do cabo e a cabeça eléctrica puxando e torcendo.

Especificações

Modelo 2832

Potência estimada (W) 30

Classe protecção

(humid., poeira) IP40

Classe protecção (eléctrica)

Velocidade de rotação da

escova (rpm) (pavimento duro) 3350

Especificações e detalhes estão sujeitos a alteração sem aviso prévio.

ITALIANO

Rua Cândido de Figueiredo, 91-i, 1500 Lisboa

7784142 - Fax [phone]

Porto 526766 - Fax 520739

Acores 25642

Madeira 228965 - Fax 228796

Schweiz / Suisse

Nilfisk-Advance AG

Ringstrasse 19, 9533 Kirchberg/Wil

1/719 23 84 44 - Fax [phone]

Singapore

Nilfisk-Advance Pte. Ltd

PORTUGUÊS ESPECIFICAÇÕES		Family "basic" Family "de luxe" Business "standard" Business "de luxe" CDF 2000, 2010 CDF 2040 CDB 3000, 3020 CDB 3050
Potência estimada	W	1200		1200
Potência estimada com ficha eléctrica	W	-	1450	-	1450
Potência máx.	W	1400		1400
Potência estimada com ficha eléctrica	W	-	1650		1650
Grau de protecção (humidade, pó)	-	IP20	IP20	IP20	IP20
Classe de protecção (eléctrica)	-	|| □	|| □	|| □	|| □
Fluxo de ar sem mangueira e tube	l/seg	40	40/27	40	40/27
Vácuo	kPa	23	23	23	23
Poder de succão com mangueira e tubo	W	280	280/100	280	280/100
Nível pressão som a 1,5 m (ISO 11203) Aspirador + acessório dB(A)/20μPa		59	59	59	59
Área de superfície do filtro principal	cm ^2	1200	1200	1200	1200
Filtro de exausão, IIEPA, superfície	cm ^2	-	4300	4300	4300
Filtro exausão: difusão		sim	não	não	não
Capacidade do saco (novo modelo)	1	4.5	4.5	4.5	9
Capacidade do saco (velho modelo)	1	8	8	8	14
Peso	kg	6	6	6.3	6.3

Especificações e detalhes estão sujeitos a alteração sem aviso prévio.
