MANUAL DE UTILIZADOR FK 61 (AN)HA HOTPOINT-ARISTON

FKS 610 /HA Índice Instalação, 55-56 Posicionamento Ligação eléctrica Placa de identificação Descrição do aparelho, 57 Vista de conjunto Painel de comandos Início e utilização, 58 Início do forno Utilizar o contador de minutos Alça embutida Programador analógico, 59-60 Programe o contador de minutos Acertar a hora Programação da cozedura O programador de cozedura electrónico,

Regule o relógio Programe o contador de minutos Programação da cozedura Programas, 62-63 Programas de cozedura Conselhos práticos para a cozedura Tabela de cozedura Precauções e conselhos, 64 Segurança geral Eliminação Economia e respeito do meio ambiente Manutenção e cuidados, 65-66 Desligar a corrente eléctrica Limpeza do aparelho Limpeza da porta Substituição da lâmpada Montagem do Kit Guias corrediças Assistência técnica Português,54

Instruções para a utilização Italiano, 1 Français, 28 Espanol, 41 English,15 GB FR

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento ! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada ( veja em Precauções e Conselhos

! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas:

• os painéis adjacentes ao forno devem ser de material resistente ao calor;

• no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.

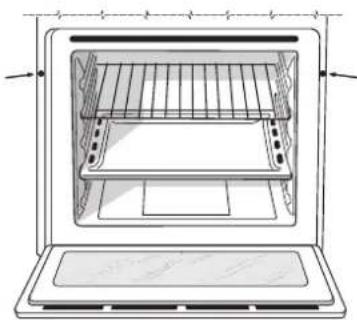

• para encaixar o forno, quer no caso de instalação sob uma banca ( veja a figura ) quer em coluna, o móvel deve ter as seguintes medidas:

• Apenas para os modelos em inox ! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação. Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. ( veja as figuras

Colocar no centro e prender Para prender o aparelho no móvel:

• abra a porta do forno;

• tire as 2 borrachas que cobrem os furos de fixação colocados na moldura perimetral;

• fixe o forno ao móvel utilizando os 2 parafusos para madeira;

• posicione novamente as borrachas para cobrir os furos. ! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta. 560 mm.45 mm. Instalação 590 mm.595 mm. 22,5 mm.* 20,5 mm. 550 mm. 570 mm.20 mm.575-585 mm. 45 mm. 560 mm. 550 mm. min.56

PLACA DAS CARACTERÍSTICASMedidaslargura 43,5 cmaltura 32 cm profundidade 41,5 cmVolumeLitros 58Ligações eléctricastensão a 220-240V~ 50/60Hz ou 50 Hz (vide a placa das características) potência máxima absorvida 2800WETIQUETA DE ENERGIADirectiva 2002/40/CE sobre a etiqueta dos fornos eléctricos. Norma EN 50304 Consumo de energia com convecção Natural – função de aquecimento: Tradicional; Consumo energia declaração Classe com convecção Forçada - função de aquecimento: Pastéis.Este aparelho está em conformidade com as seguintes Directivas da Comunidade Europeia:2006/95/CEE de 12/12/06 (Baixa Tensão)e posteriores modicações - 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modicações - 93/68/CEE de 22/07/93 e posteriores modicações. 2002/96/CE e posteriores modicações. Ligação eléctrica ! Os fornos equipados com cabo de fornecimento com três pólos, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação situada no aparelho ( veja a seguir

Montagem do cabo de fornecimento

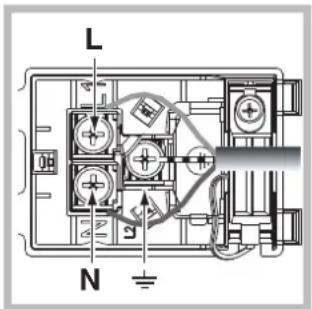

1. Para abrir a caixa de

terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa

alimentação: desatarraxe o parafuso do grampo do cabo e os três parafusos dos contactos L-N- e, em seguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo- Verde

caixa dos terminais. Ligação do cabo de alimentação à rede Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação ( veja ao lado

No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente. ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação ( veja a seguir

• a tensão de alimentação seja entre os valores da placa de identificação ( veja a seguir

• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas. ! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados ( veja a Assistência técnica

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

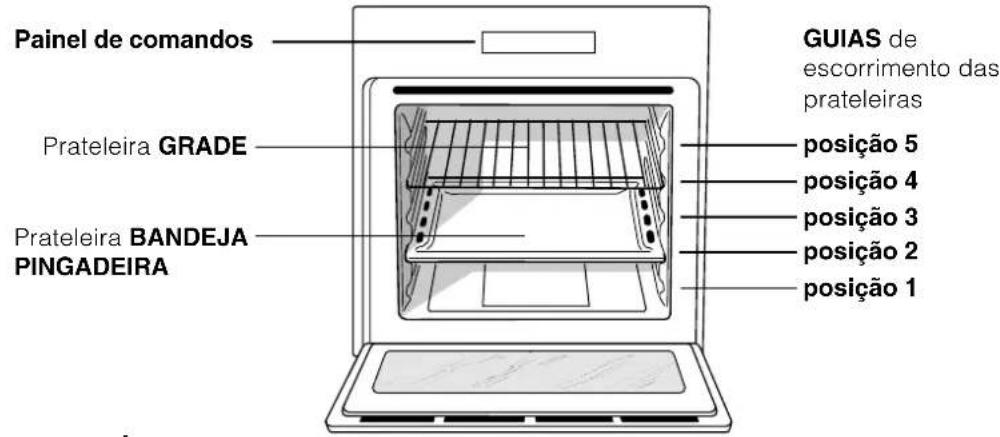

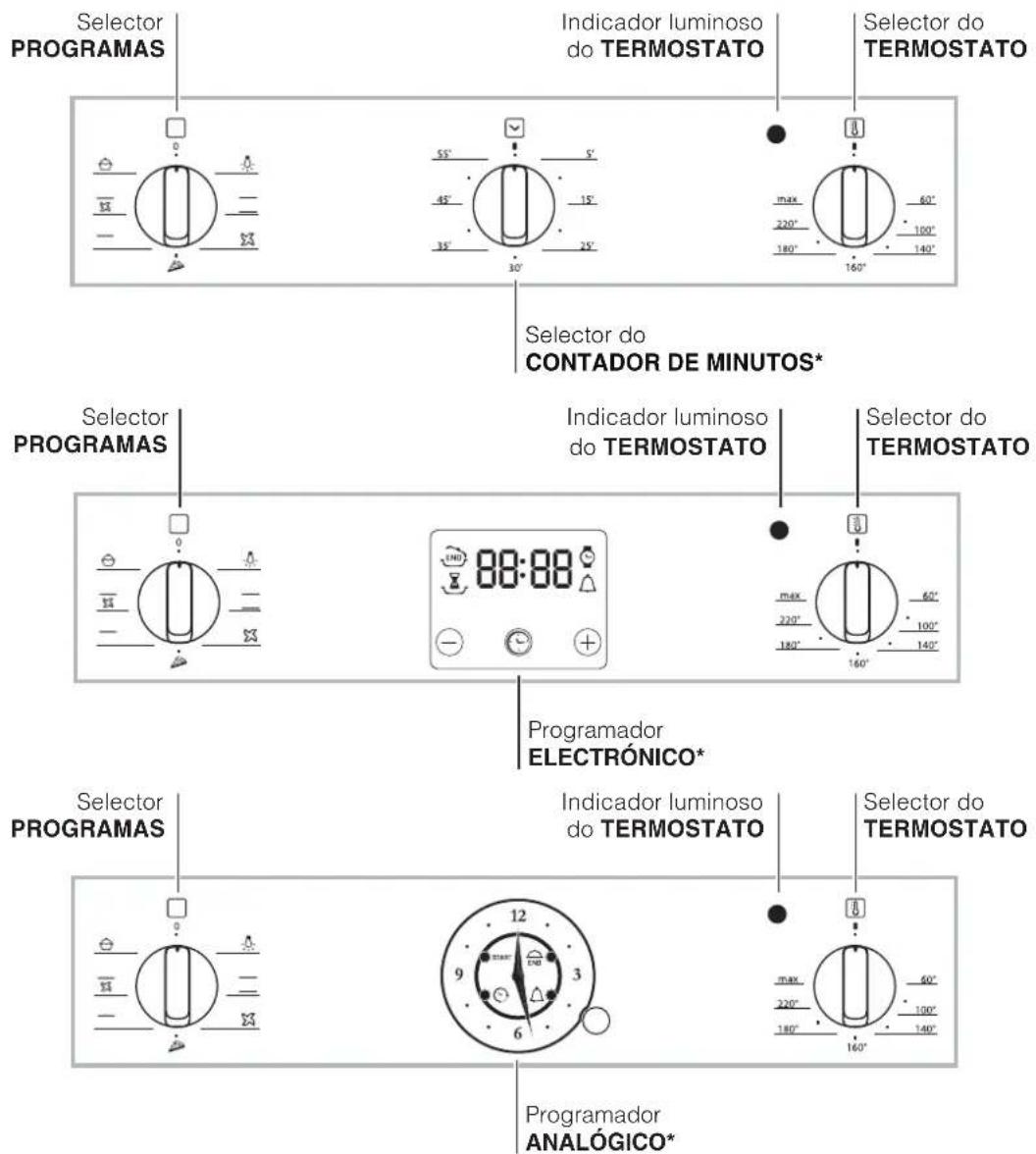

Presente apenas em alguns modelos. Descrição do aparelho Vista de conjunto Painel de comandos SelectorPROGRAMASSelector doTERMOSTATOIndicador luminosodo TERMOSTATOSelector doCONTADOR DE MINUTOS*SelectorPROGRAMASSelector doTERMOSTATOIndicador luminosodo TERMOSTATOProgramadorELECTRÓNICO*SelectorPROGRAMASSelector doTERMOSTATOIndicador luminosodo TERMOSTATOProgramadorANALÓGICO*Painel de comandosPrateleira GRADEPrateleira BANDEJAPINGADEIRAGUIAS de escorrimento dasprateleirasposição 5posição 4posição 3posição 2posição 158

! Quando o acender pela primeira vez, aconselhamosde fazer funcionar o forno vazio pelo menos duranteuma hora, com o termóstato posto à temperaturamáxima e a porta fechada. Em seguida, pode apagar,abrir a porta do forno e ventilar a sala. O odor que sesente deve-se à evaporação das substânciasempregadas para proteger o forno.Alguns modelos dispõem de um sistema dedobradiças que consente o fechamento da portalentamente, sem que seja necessário acompanhá-lacom a mão até o final do percurso. Para uma correctautilização, antes de fechar:• abra inteiramente a porta;• evite forçar o fechamento manualmente. Início do forno 1. Para seleccionar o programa de cozedura quedesejar, rode o selector dos PROGRAMAS.2. Para escolher a temperatura rode o selector doTERMÓSTATO. Uma lista com as cozeduras e asrespectivas temperaturas aconselhadas pode serconsultada na Tabela de cozedura ( veja os Programas

3. O indicador luminoso do TERMÓSTATO acesoindica a fase de aquecimento até a temperaturadefinida.4. Durante a cozedura é sempre possível:- modificar o programa de cozedura mediante oselector dos PROGRAMAS;- modificar a temperatura mediante o selector doTERMOSTATO;- interromper a cozedura se recolocar o selector dosPROGRAMAS na posição “0”.! Nunca encoste objectos no fundo do forno, paraevitar riscos de danos ao esmalte.! Coloque sempre os recipientes de cozedura sobre agrelha fornecida.Ventilação de arrefecimentoPara obter uma redução das temperaturas externas,uma ventoinha de arrefecimento gera um jacto de arque sai entre o painel de comandos, a porta do forno ea parte inferior da porta do forno.! No final da cozedura, a ventoinha continua afuncionar até o forno arrefecer suficientemente.Luz do fornoAcende-se se for seleccionado mediante oselector dos PROGRAMAS. Permanece acesa quandose seleccionar um programa de cozedura. Utilizar o contador de minutos* 1. Antes de mais nada, para dar corda na campainhaé necessário rodar o selector do TIMER uma voltaquase inteira na direcção dos ponteiros do relógio.2. Volte na direcção contrária aos ponteiros do relógio,configure o tempo que desejar, fazendo coincidir oselector TIMER com o tempo indicado no painel decomandos.3. O timer é um contador de minutos: quando tiverpassado o tempo, toca um sinal acústico.! O timer não comanda o forno para acender-se ouapagar-se. Alça embutida Alguns modelos dispõem de alça embutida integradana porta do forno. É suficiente uma leve pressão e aabertura push/push facilita a pega para abrir e fechar oforno. No fim da utilização, é possível fecharexercitando apenas uma leve pressão. Presente apenas em alguns modelos. Início e utilização59

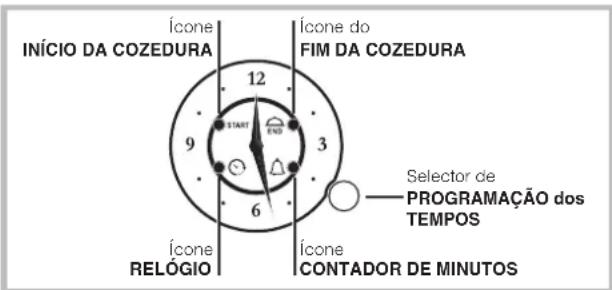

Selector dePROGRAMAÇÃO dosTEMPOSÍcone doFIM DA COZEDURAÍconeCONTADOR DE MINUTOSÍconeINÍCIO DA COZEDURAÍconeRELÓGIO ! Todas as programações são possíveis somente se o forno estiver ligado ao sistema eléctrico. Em caso de falta de corrente eléctrica, por mais de 10 segundos, o programador pára: ao voltar a corrente eléctrica, o ícone RELÓGIO piscará para indicar que houve um black-out e que é necessário regular novamente o horário. Se o black-out se verificar durante uma cozedura programada, o tempo programado recomeça do ponto onde havia parado (por ex. se eu programar 1 hora de duração e durante esta cozedura houver um black-out de 30 minutos, o programa terminará após 1 hora e 30 minutos). Também neste caso, o ícone RELÓGIO piscará e a hora deverá ser novamente acertada. COZEDURA MANUAL Se não tiver sido activada nenhuma programação, o forno será utilizável na modalidade manual actuando nos selectores PROGRAMAS e TERMOSTATO. Programe o contador de minutos ! Esta função não interrompe a cozedura e prescinde do uso do forno; permite apenas accionar o sinal acústico quando terminarem os minutos programados. O contador de minutos poderá ser utilizado somente se não houver alguma programação em andamento. Para activar o contador de minutos, pressione brevemente o selector 3 vezes até que o ícone CONTADOR DE MINUTOS comece a piscar. A programação do contador de minutos é idêntica àquela da hora do fim de cozedura (veja o respectivo parágrafo). Acertar a hora Para acertar a hora indicada pelos ponteiros, pressione brevemente por 4 vezes o selector até que o ícone do RELÓGIO comece a piscar. Para incrementar ou decrementar o horário visualizado com passos de 1 minuto, gire o selector no sentido dos ponteiros do relógio e o ponteiro dos minutos irá mover-se a passos de um minuto no sentido horário ou anti-horário. Após 10 segundos desde a última actualização, o programador sairá automaticamente da modalidade de regulação. Programador Analógico*

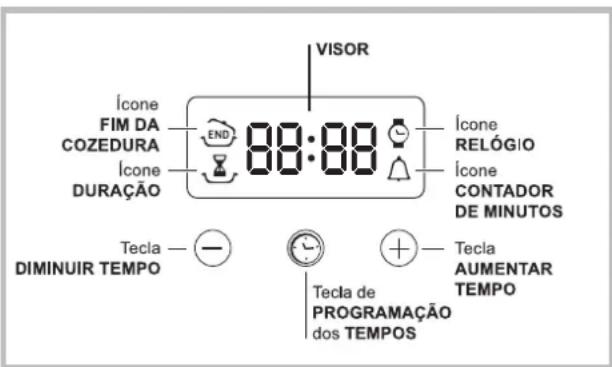

Presente apenas em alguns modelos. Programação da cozedura Planeamento de uma duração com início imediato A programação da hora de fim da cozedura permite iniciar logo e terminar a cozedura de modo automático conforme o horário programado. Para programar a hora de fim da cozedura, prima 2 vezes brevemente o selector até que o ícone do FIM DE COZEDURA fique intermitente. Para incrementar ou decrementar o horário visualizado com passos de 1 minuto, gire o selector no sentido dos ponteiros do relógio e o ponteiro dos minutos irá mover-se a passos de um minuto no sentido horário ou anti-horário. A intermitência do ícone de FIM DA COZEDURA continua por 10 segundos desde a última rotação. O programa pode ser confirmado premindo o selector ou deixando passar os 10 segundos desde que tenha sido programado ao menos 1 minuto de cozedura. O ícone FIM DA COZEDURA aceso indica que a programação foi efectuada. Seleccione o programa de cozedura que desejar mediante o selector dos PROGRAMAS. O forno acende-se logo e desliga-se na hora programada para o fim da cozedura. Para visualizar o programa configurado, prima brevemente e solte o selector; os ponteiros e os ícones visualização o programa configurado. No fim da cozedura, o ícone FIM DA COZEDURA piscará e o alarme emitirá sinais acústicos por 1 minuto (para desactivá-lo, pressione brevemente o selector). Colocar o selector dos PROGRAMAS na posição “0”.

• Exemplo: são 9:00 horas e é programada como hora de fim de cozedura 10:15. O programa começa imediatamente e termina automaticamente às 10:15, durando uma hora e 15 minutos. Planeamento de uma duração com início posterior A programação da hora de fim da cozedura permite iniciar logo e terminar a cozedura de modo automático conforme as horas programadas. Para programar a hora de fim da cozedura, prima 1 vez brevemente o selector até que o ícone do INÍCIO DA COZEDURA fique intermitente. Para incrementar ou decrementar a hora de início da cozedura com passos de 1 minuto, gire o selector no sentido dos ponteiros do relógio e o ponteiro dos minutos irá mover-se a passos de um minuto no sentido horário ou anti-horário. A intermitência do ícone de INÍCIO DA COZEDURA continua por 10 segundos desde a última rotação. Se durante este tempo não se girar ou premir o selector, os ponteiros voltarão automaticamente a visualizar o horário e o programa será anulado. Após ter60

programado a hora de início da cozedura (ícone INÍCIO DA COZEDURA aceso fixo), premindo novamente o selector passa-se à programação da hora do fim da cozedura (ícone FIM DA COZEDURA de apagado passa a intermitente), desde que tenha sido programado ao menos 1 minuto, caso contrário a programação decairá. Para a programação da hora de fim da cozedura, siga o procedimento descrito acima. Seleccione o programa de cozedura que desejar mediante o selector dos PROGRAMAS. O forno irá acender-se no horário programado e desligar-se na hora de fim de cozedura escolhida.

• Exemplo: são 9:00 horas, programamos as 11:00 como hora de início e as 12:15 como hora de fim da cozedura. O programa começa automaticamente às 11:00 e termina às 12:15, durando uma hora e 15 minutos. ! Para cancelar uma programação, prima o selector por 3 segundos: a programação será cancelada e o programador voltará para a modalidade de cozedura manual.61

Presente apenas em alguns modelos.

Regule o relógio ! Pode-se configurar, quando o forno estiver apagado,ou mesmo quando estiver aceso, mas não programaro fim de uma cozedura.Depois de ligar à rede eléctrica ou depois de um cortede corrente o ícone e os quatro algarismos doVISOR piscam.1. Premir várias vezes a tecla até o ícone e ostrês algarismos do VISOR piscarem;2. com as teclas “+” e “-” regule a hora; se manterpressionadas as teclas, os números passarão maisrapidamente para facilitar a configuração.3. Aguarde 10 segundos ou carregue novamente natecla para fixar a programação. Programe o contador de minutos ! Esta função não interrompe a cozedura e prescindedo uso do forno; permite apenas accionar o sinalacústico quando terminarem os minutos programados.1. Premir várias vezes a tecla até o ícone e ostrês algarismos do VISOR piscarem;2. com as teclas “+” e “-” regule o tempo desejado; semanter pressionadas as teclas, os números passarãomais rapidamente para facilitar a configuração.3. Aguarde 10 segundos ou carregue novamente natecla para fixar a programação.Em seguida será mostrada a contagem regressiva nofinal da qual tocará o sinal acústico. Programação da cozedura ! É possível programar somente depois de terseleccionado um programa de cozedura.Programação da duração da cozedura1. Carregue várias vezes na tecla até o ícone eos primeiros três algarismos piscarem no VISOR; O programador electrónico* 2. com as teclas “+” e “-” regule a data desejada; semanter pressionadas as teclas, os números passarãomais rapidamente para facilitar a configuração.3. Aguarde 10 segundos ou carregue novamente natecla para fixar a programação.4. depois que terminar o prazo, no VISOR apareceráescrito END e tocará um sinal acústico. Parainterrompê-lo, carregue numa tecla qualquer.• Exemplo: São 9:00 horas e é programada umaduração de cozedura de 1 hora e 15 minutos. Oprograma irá terminar automaticamente às 10:15.Programar o fim de uma cozedura! A programação do fim da cozedura é possívelsomente depois de ter definido uma duração para acozedura.1. Realize as operações de 1 a 3 descritas para aduração;2. em seguida premir a tecla até o ícone e osquatro algarismos do VISOR piscarem;3. com as teclas “+” e “-” regule a hora do fim dacozedura desejada; se manter pressionadas as teclas,os números passarão mais rapidamente para facilitar aconfiguração.4. Aguarde 10 segundos ou carregue novamente natecla para fixar a programação.5. depois que terminar o prazo, no VISOR apareceráescrito END e tocará um sinal acústico. Para interrompê-lo, carregue numa tecla qualquer. Os ícones e acesos avisam que foi realizada uma programação. No DISPLAY são mostradas a horade final de cozedura e a duração alternadas.• Exemplo: são 9:00 horas e é programada umaduração de 1 hora. Planeia-se as 12:30 como horade final. O programa iniciará automaticamente às11:30.Como anular uma programaçãoPara anular uma programação:• em seguida premir a tecla até o ícone daconfiguração a ser anulada e os algarismos doVISOR piscarem; Carregue na tecla “-” até que novisor apareçam os valores 00:00.• mantenha pressionadas contemporaneamente asteclas “+” e ”-”; deste modo anulam-se todas asprogramações efectuadas, inclusive o contador deminutos.62

Programas de cozedura ! Para todos os programas pode ser regulada umatemperatura entre 60°C e MÁX., excepto:• GRILL (é aconselhável configurar somente emMÁX.);• GRATIN (é aconselhável não ultrapassar atemperatura de 200°C).Programa de FORNO TRADICIONALFORNO TRADICIONALFORNO TRADICIONALFORNO TRADICIONALFORNO TRADICIONALActivam-se os dois elementos aquecedores inferior esuperior. Com esta cozedura tradicional é melhorutilizar uma única prateleira: com mais de um tabuleirohaverá má distribuição da temperatura.Programa de COZEDURA MÚLTIPLACOZEDURA MÚLTIPLACOZEDURA MÚLTIPLACOZEDURA MÚLTIPLACOZEDURA MÚLTIPLAActivam-se todos os elementos aquecedores(superior, inferior e circular) e entra em funcionamentoa ventoinha. Como o calor é constante e uniforme emtodo o forno, o ar coze e cora os alimentos de maneirauniforme. É possível utilizar simultaneamente doistabuleiros no máximo.Programa do FORNO PARA PIZZAFORNO PARA PIZZAFORNO PARA PIZZAFORNO PARA PIZZAFORNO PARA PIZZAActivam-se os elementos aquecedores inferior ecircular e entra em funcionamento a ventoinha. Estacombinação possibilita um aquecimento rápido doforno, com um grande fluxo de calor principalmentepor baixo. Se utilizar mais de uma prateleira de cadavez, será necessário trocar a posição das mesmas nametade da cozedura.Programa de GRILLGRILLGRILLGRILLGRILLActiva-se o elemento aquecedor superior e começa afuncionar o espeto rotatório (se houver).Uma temperatura alta e directa do grill é aconselhadapara os alimentos que necessitarem de uma altatemperatura superficial. Coza com a porta do fornofechada.Programa de GRATINGRATINGRATINGRATINGRATINActiva-se o elemento aquecedor superior e começama funcionar a ventoinha e o espeto rotatório (sehouver). Une a irradiação térmica unidireccional com acirculação forçada do ar no interior do forno. Destemodo, impede-se a queimadura da superfície dosalimentos ao aumentar-se o poder de penetração docalor. Coza com a porta do forno fechada.Programa do FORNO PARA PASTÉISFORNO PARA PASTÉISFORNO PARA PASTÉISFORNO PARA PASTÉISFORNO PARA PASTÉISLiga-se o elemento aquecedor traseiro e entra emfuncionamento a ventoinha para garantir um calorsuave e uniforme no interior do forno. Esta função éindicada para a cozedura de comidas delicadas,(especialmente doces que necessitarem delevedação) e algumas preparações “mignon” em 3prateleiras simultaneamente.Espeto giratório*Para accionar o espeto rotativo ( veja a figura ) realizeas seguintes operações:1. coloque a bandejapingadeira na posição 1;2. coloque o suporte doespeto rotativo naposição 3 e enfie oespeto no respectivofuro, situado na paredetraseira do forno;3. para ligar o espetogiratório coloque oselector dosPROGRAMAS em . Conselhos práticos para cozedura ! Nas cozeduras ventiladas não utilize as posiçõesdas prateleiras 1 e 5: estes recebem directamente arquente que poderia provocar queimaduras emalimentos delicados.! Nas cozeduras de GRILL e GRATIN, coloque abandeja pingadeira na posição 1 para recolher osresíduos de cozedura (molhos e/ou gordura).COZEDURA MÚLTIPLA• Utilize as posições 2 e 4 dos tabuleiros, coloque na2 os alimentos que necessitarem de mais calor.• Coloque a bandeja pingadeira em baixo e a gradeem cima.GRILL• Coloque a grade na posição 3 ou 4, disponha osalimentos no centro da grade.• É aconselhável configurar o nível de energia nomáximo. Não se alarme se a resistência superiornão permanecer constantemente acesa: o seufuncionamento é controlado por um termóstato.FORNO PARA PIZZA• Utilize uma forma de alumínio leve, apoie-a nagrelha do forno.Se utilizar o tabuleiro de recolha aumentará ostempos de cozedura e dificilmente será obtida umapizza crocante.• No caso de pizzas com muita cobertura éaconselhável colocar o queijo mozzarella na metadeda cozedura. Programas

Presente apenas em alguns modelos.63

Programas Alimentos Peso (Kg) Posição das prateleirasPré aquecimento(minutos)TemperaturaaconselhadaDuração dacozedura(minutos)Tradicional Pato Carne de vitela ou vaca assadaCarne de porco assadaBiscoitos (de massa tenra)Tartes

65-7570-7570-8015-2030-35CozeduraMúltiplaPizza (em 2 prateleiras)LasanhaCordeiroFrango assado com batatasCavalaPlum cakeBignés (em 2 prateleiras)Biscoitos (em 2 prateleiras)Pão-de-ló (em 1 prateleira)Pão-de-ló (em 2 prateleiras)Tortas salgadas

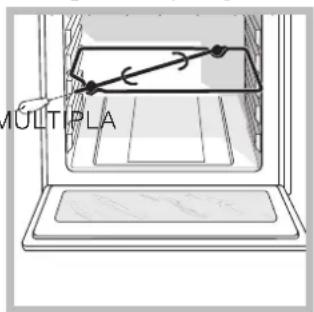

10-1515-2015-20 7-10 15-20 2-3 Com espeto giratório (se houver)Vitela no espetoFrango no espetoCordeiro no espeto

55-6030-35Com espeto giratório (se houver)Vitela no espetoCordeiro no espetoFrango (no espeto) com batatas (nabandeja pingadeira)

70-8070-8070-7570-75PastéisTartesTorta de frutaPlum cakePão-de-lóCrêpes recheadas (em 2 prateleiras)Queques pequenos (em 2 prateleiras)Salgadinhos folhados como queijo(em 2 prateleiras)Bignés (em 3 prateleiras)Biscoitos (em 3 prateleiras)Merengues (em 3 prateleiras)

! Os tempos de cozedura são indicativos e podem ser modificados em função dos próprios gostos pessoais. Tabela de cozedura64

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Para deslocar o aparelho pegue-o sempre pelos específicos manípulos, situados aos lados do forno.

• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.

• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.

• Durante o uso deste aparelho, os elementos aquecedores e algumas das partes da porta do forno esquentam-se muito. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.

• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.

• Não tape as aberturas de ventilação e de eliminação de calor.

• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.

• Utilize luvas de forno para colocar e tirar recipientes.

• Não forre o fundo do forno com folhas de alumínio.

• Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderia incendiar-se.

• Assegure-se sempre que os selectores estejam na posição “”/“ ” quando não estiver a utilizar o aparelho.

• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.

• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica ( veja a Assistência técnica

• Não coloque objectos pesados sobre a porta do forno aberta.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

• Evite que as crianças brinquem com o aparelho. Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores. Economia e respeito do meio ambiente

• Utilizando o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, estará contribuindo para reduzir a carga de absorção das empresas de fornecimento de electricidade.

• É recomendável realizar as cozeduras GRILL e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).

• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.65

Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue oaparelho da alimentação eléctrica. Limpeza do aparelho

• As partes externas esmaltadas ou inoxidáveis e asguarnições de borracha podem ser limpas com umaesponja molhada com água morna e sabão neutro.Se for difícil remover as manchas, empregueprodutos específicos. É aconselhado enxaguar comágua abundante e enxugar depois da limpeza. Nãoempregue pós abrasivos nem substânciascorrosivas.• O interior do forno deve ser sempre limpo depreferência depois de cada utilização, enquantoainda estiver morno. Utilize água quente edetergente, enxagúe e enxugue com um panomacio. Evite abrasivos.• Os acessórios podem ser lavados como quaisquerutensÃ-lios, inclusive numa máquina de lavarloiça, excepto as guias corrediças.! Nunca utilize equipamento de limpeza a vapor ou dealta pressão para limpar a aparelhagem. Limpeza da porta Limpar o vidro da porta com esponjas e produtos nãoabrasivos e enxugue com um pano macio; não usarmateriais ásperos, abrasivos ou espátulas metálicasafiadas que podem arranhar a superfície e partir ovidro.Para uma limpeza mais cuidadosa, é possível retirar aporta do forno.1. abra a porta inteiramente ( veja a figura

2. utilizando uma chave de fendas, levante e rode asalavancas

F F F F F situadas nas duas dobradiças ( veja a figura

3. segure a porta dos doislados exteriores e feche-anovamente devagar mas nãointeiramente; Em seguida puxea porta para a frente e retire-ado seu lugar ( veja a figura

Para montar novamente a portarealize, na ordem contrária, asmesmas operações.Verificação das guarniçõesVerifique periodicamente o estado da guarnição aoredor da porta do forno. Se houver danos, contacte oCentro de Assistência Técnica mais próximo ( veja a Assistência técnica ). É aconselhável não usar o fornoantes do mesmo ter sido reparado. Substituição da lâmpada Para substituir a lâmpada de iluminação do forno:1. Desatarraxe atampa em vidro dobocal da lâmpada.2. Desenrosque alâmpada e troque-a por outraanáloga: potência25 W, engate E 14.3. Montenovamente atampa ( veja a figura

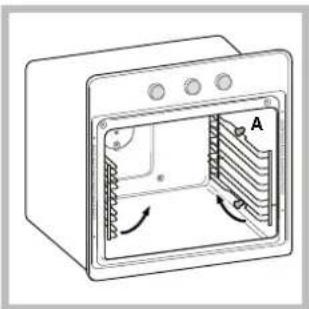

Montagem do Kit Guias corrediças Para montar as guiascorrediças:1. Remova os doiscaixilhos tirando-os dosespaçadores A ( veja a figura

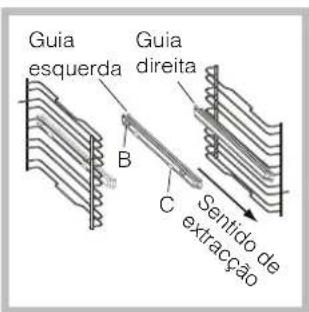

2. Escolher a prateleirana qual inserir a guia.Prestando atenção aosentido de extracção daguia, posicione nocaixilho antes o encaixeB e depois o encaixe C. Manutenção e cuidados

Presente apenas em alguns modelos.

Guia esquerda Guia direita Sentido de extracção66

3. Fixar os dois caixilhos

com as guia montadas nos específicos furos situados nas paredes do forno ( veja a figura

Os furos para caixilho esquerdo estão posicionados no alto, os furos para o caixilho direito estão em baixo.

4. Finalmente, encaixe

os caixilhos nos espaçadores A. ! Não inserir as guias corrediças na posição 5. Painéis catalíticos laterais e posterior* São painéis recobertos por um esmalte especial que absorve a gordura resultante das cozeduras. Este esmalte é suficientemente resistente para permitir o deslizamento dos vários acessórios (grades, bandejas, etc.) sem que se deteriorem. Não é necessário se preocupar se aparecerem pequenas manchas brancas nas superfícies. Todavia, é necessário evitar de: - raspar o esmalte com objectos cortantes (como uma faca, por exemplo); - utilizar detergentes ou abrasivos. Assistência técnica ! Nunca recorra a técnicos não autorizados. Comunique:

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.
