MANUAL DE UTILIZADOR KD917X SMEG

PT Instruções para montagem e utilização

6. Chimenea telescópica

de residuos urbanos o la tienda donde adquirió el producto.26

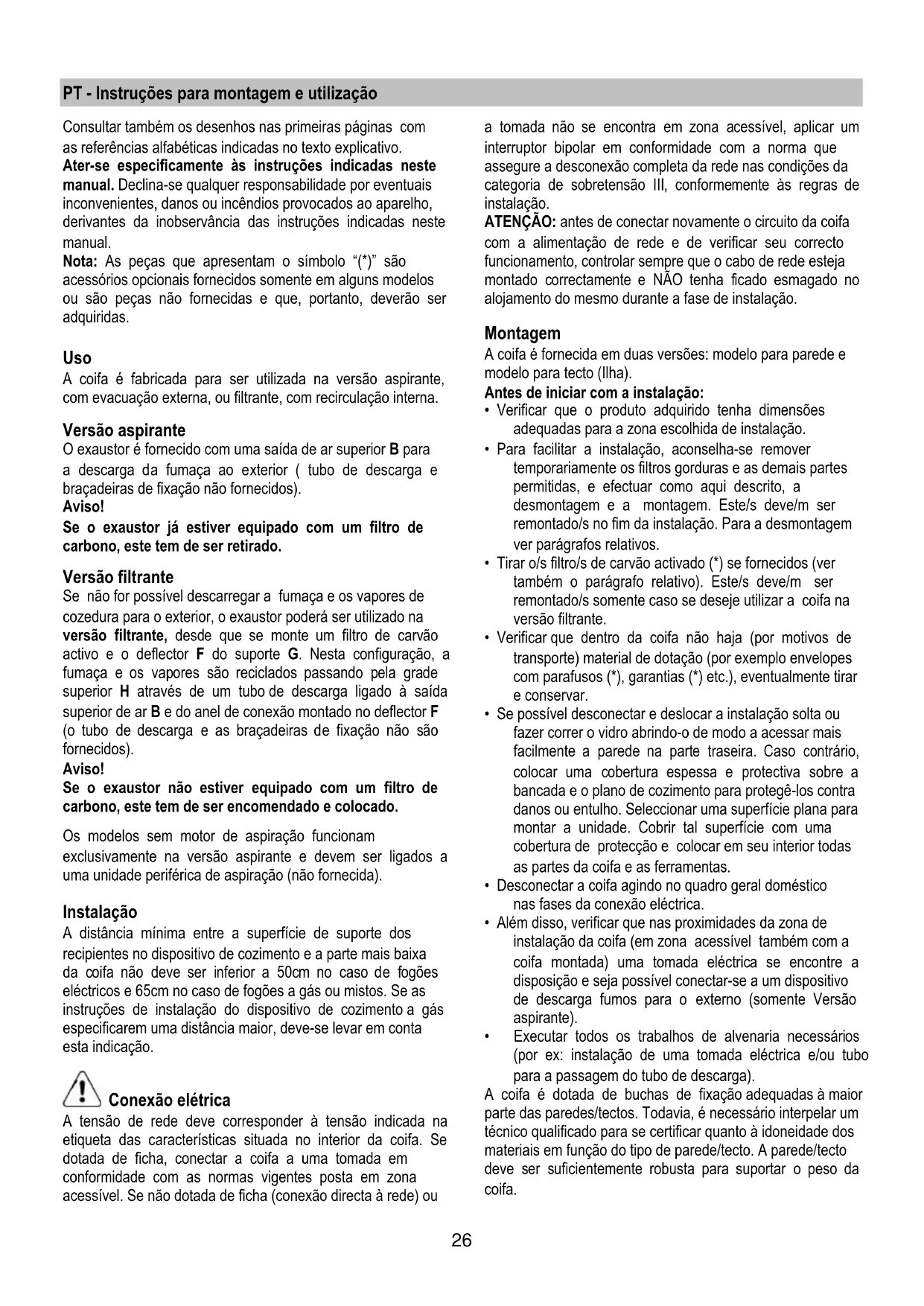

PT - Instruções para montagem e utilização

Consultar também os desenhos nas primeiras páginas com

as referências alfabéticas indicadas no texto explicativo.

Ater-se especificamente às instruções indicadas neste

manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,

derivantes da inobservância das instruções indicadas neste

Nota: As peças que apresentam o símbolo “(*)” são

acessórios opcionais fornecidos somente em alguns modelos

ou são peças não fornecidas e que, portanto, deverão ser

A coifa é fabricada para ser utilizada na versão aspirante,

com evacuação externa, ou filtrante, com recirculação interna.

O exaustor é fornecido com uma saída de ar superior B para

a descarga da fumaça ao exterior ( tubo de descarga e

braçadeiras de fixação não fornecidos).

Se o exaustor já estiver equipado com um filtro de

carbono, este tem de ser retirado.

Se não for possível descarregar a fumaça e os vapores de

cozedura para o exterior, o exaustor poderá ser utilizado na

versão filtrante, desde que se monte um filtro de carvão

activo e o deflector F do suporte G. Nesta configuração, a

fumaça e os vapores são reciclados passando pela grade

superior H através de um tubo de descarga ligado à saída

superior de ar B e do anel de conexão montado no deflector F

(o tubo de descarga e as braçadeiras de fixação não são

Se o exaustor não estiver equipado com um filtro de

carbono, este tem de ser encomendado e colocado.

Os modelos sem motor de aspiração funcionam

exclusivamente na versão aspirante e devem ser ligados a

uma unidade periférica de aspiração (não fornecida).

A distância mínima entre a superfície de suporte dos

recipientes no dispositivo de cozimento e a parte mais baixa

da coifa não deve ser inferior a 50cm no caso de fogões

eléctricos e 65cm no caso de fogões a gás ou mistos. Se as

instruções de instalação do dispositivo de cozimento a gás

especificarem uma distância maior, deve-se levar em conta

A tensão de rede deve corresponder à tensão indicada na

etiqueta das características situada no interior da coifa. Se

dotada de ficha, conectar a coifa a uma tomada em

conformidade com as normas vigentes posta em zona

acessível. Se não dotada de ficha (conexão directa à rede) ou

a tomada não se encontra em zona acessível, aplicar um

interruptor bipolar em conformidade com a norma que

assegure a desconexão completa da rede nas condições da

categoria de sobretensão III, conformemente às regras de

ATENÇÃO: antes de conectar novamente o circuito da coifa

com a alimentação de rede e de verificar seu correcto

funcionamento, controlar sempre que o cabo de rede esteja

montado correctamente e NÃO tenha ficado esmagado no

alojamento do mesmo durante a fase de instalação.

A coifa é fornecida em duas versões: modelo para parede e

modelo para tecto (Ilha).

Antes de iniciar com a instalação:

• Verificar que o produto adquirido tenha dimensões

adequadas para a zona escolhida de instalação.

• Para facilitar a instalação, aconselha-se remover

temporariamente os filtros gorduras e as demais partes

permitidas, e efectuar como aqui descrito, a

desmontagem e a montagem. Este/s deve/m ser

remontado/s no fim da instalação. Para a desmontagem

ver parágrafos relativos.

• Tirar o/s filtro/s de carvão activado (*) se fornecidos (ver

também o parágrafo relativo). Este/s deve/m ser

remontado/s somente caso se deseje utilizar a coifa na

• Verificar que dentro da coifa não haja (por motivos de

transporte) material de dotação (por exemplo envelopes

com parafusos (*), garantias (*) etc.), eventualmente tirar

• Se possível desconectar e deslocar a instalação solta ou

fazer correr o vidro abrindo-o de modo a acessar mais

facilmente a parede na parte traseira. Caso contrário,

colocar uma cobertura espessa e protectiva sobre a

bancada e o plano de cozimento para protegê-los contra

danos ou entulho. Seleccionar uma superfície plana para

montar a unidade. Cobrir tal superfície com uma

cobertura de protecção e colocar em seu interior todas

as partes da coifa e as ferramentas.

• Desconectar a coifa agindo no quadro geral doméstico

nas fases da conexão eléctrica.

• Além disso, verificar que nas proximidades da zona de

instalação da coifa (em zona acessível também com a

coifa montada) uma tomada eléctrica se encontre a

disposição e seja possível conectar-se a um dispositivo

de descarga fumos para o externo (somente Versão

• Executar todos os trabalhos de alvenaria necessários

(por ex: instalação de uma tomada eléctrica e/ou tubo

para a passagem do tubo de descarga).

A coifa é dotada de buchas de fixação adequadas à maior

parte das paredes/tectos. Todavia, é necessário interpelar um

técnico qualificado para se certificar quanto à idoneidade dos

materiais em função do tipo de parede/tecto. A parede/tecto

deve ser suficientemente robusta para suportar o peso da

Instalação modelo para tecto (Ilha)

1. Regular a extensão da estrutura de suporte da coifa; a

altura final da coifa dependerá desta regulação.

Nota: Em alguns casos a secção superior da treliça está

fixada à secção inferior com 1 ou vários parafusos,

eventualmente verificar e tirá-los para permitir a

regulação da estrutura de suporte.

2. Fixar as duas secções da estrutura com um total de 16

parafusos (4 em cada canto).

Aplicar 1 ou 2 elementos de reforço na secção superior,

para extensões superiores à mínima (com base em

quanto previsto na dotação), para reforçar a mesma.

Nota: por motivos de transporte 1 elemento já pode estar

temporariamente fixado com 2 parafusos à treliça,

eventualmente deslocá-lo para a posição desejada ou

terminar sua fixação com 6 parafusos adicionais.

Para tanto proceder como segue:

a. Alargar ligeiramente os elementos a serem fixados de

modo a pode-los aplicar na parte externa da estrutura.

b. Posicionar o elemento de reforço logo acima do ponto

de fixação das duas secções da estrutura e fixar com um

total de 8 parafusos (2 em cada canto).

Se fornecido, fixar o segundo elemento de reforço em

posição equidistante entre o primeiro elemento de

reforço e o lado superior da treliça, fixar com 8 parafusos

Nota: ao posicionar e fixar tal/tais elemento/s de reforço

verificar que estes não impeçam uma fácil fixação do

tubo de descarga (versão aspirante) ou do deflector

3. Aplicar, na vertical do plano de cozimento, o gabarito de

furacão no tecto (o centro do gabarito deverá

corresponder com o centro do plano de cozimento e os

lados deverão ficar paralelos aos lados do plano de

cozimento – o lado do gabarito com a escrita FRONT

corresponde ao lado painel de controlo). Predispor a

furos externos deixando um espaço entre a cabeça do

parafuso e o tecto de cerca de 1cm.

5. Introduzir um tubo de descarga dentro da treliça e

conectá-lo ao anel de união do vão motor (tubo de

descarga e abraçadeiras de fixação não fornecidos). O

tubo de descarga deverá ser suficientemente comprido

de modo a alcançar o exterior (Versão aspirante) ou o

deflector F (Versão filtrante).

6. Somente para a versão filtrante: montar o deflector F

na treliça e fixá-lo com 4 parafusos ao elemento de

suporte, enfim conectar o tubo de descarga ao anel de

conexão posto no deflector.

8. Aparafusar firmemente os 4 parafusos.

9. Introduzir e aparafusar firmemente mais 2 parafusos nos

furos para a fixação de segurança que ficaram livres.

10. Executar a conexão eléctrica à rede doméstica, a rede

eléctrica deve ser alimentada somente depois que a

instalação tiver sido terminada.

11. Introduzir 2 grampos nos lados dos pontos de fixação

entre a treliça e a coifa.

ATENÇÃO! Com a coifa montada o lado da treliça com a

caixa de conexão corresponde ao lado do painel de

13. Fixar a coifa à treliça com dois parafusos, também

servirão para centrar as duas partes.

14. Aparafusar firmemente os 4 parafusos que fixam a treliça

15. Aplicar as porcas dotadas de ganchos de fixação no

interior das secções das chaminés superiores e

inferiores em correspondência dos rasgos rectangulares,

no total devem ser montadas 14 porcas.

16. Acoplar as duas secções superiores da chaminé como

cobertura da treliça de maneira que os rasgos presentes

nas secções fiquem um posicionado no mesmo lado do

painel comandos e o outro no lado oposto.

Aparafusar as duas secções com 8 parafusos (4 em

cada lado – ver também o esquema em planta para o

acoplamento das duas secções).

17. Fixar o conjunto chaminé superior à treliça nas

19. Acoplar as duas secções inferiores da chaminé como

cobertura da treliça, utilizar 6 parafusos (3 de cada lado

– ver também o esquema em planta para o acoplamento

20. Inserir a secção inferior da chaminé na respectiva sede

cobrindo completamente o vão motor e a caixa de

conexões eléctricas.

21. Aplicar 2 tampas (fornecidas em dotação) como

cobertura dos pontos de fixação das secções da

chaminé inferior (ATENÇÃO! AS TAMPAS PARA A CHAMINÉ INFERIOR SÃO RECONHECÍVEIS POIS SÃO MAIS ESTREITAS E MENOS PROFUNDAS).

As tampas mais largas e mais profundas são aquelas

utilizadas para a chaminé superior, estas devem ser

cortadas sob medida.

filtro/s gorduras, alimentar a rede eléctrica agindo no

painel eléctrico central e controlar o correcto

funcionamento da coifa.28

Instalação modelo para parede

1. Com um lápis, trace uma linha na parede, até ao tecto,

correspondente ao centro do exaustor: isto irá facilitar as

operações de instalação.

2. Aplique o esquema de perfuração na parede: a linha

vertical no centro, impressa no esquema de perfuração,

deverá coincidir com a linha central traçada na parede;

além disso, a borda inferior do esquema de perfuração

corresponde à borda inferior do exaustor.

3. Apoiar o elemento de suporte inferior no gabarito de

furação fazendo-o coincidir com o rectângulo tracejado,

marcar os dois furos externos e furar, tirar o gabarito de

furação, inserir 2 buchas para parede e fixar o elemento

de suporte da coifa com 2 parafusos 5x45 mm.

4. Pendurar a coifa no elemento de suporte inferior.

5. Regule a distância entre o exaustor e a parede.

6. Regule o nivelamento horizontal do exaustor.

7. A partir do interior do conjunto aspirante, marcar com um

lápis o furo para a fixação definitiva da coifa.

8. Tirar a coifa do elemento de suporte inferior.

9. Faça o furo no ponto marcado (Ø 8 mm).

10. Introduza 1 bucha de fixação na parede.

11. Aplicar o elemento de suporte chaminés G à parede

aderente ao tecto, utilizar o elemento de suporte

chaminés como indicado no gabarito furação (se

presente, o pequeno rasgo existente no suporte deve

coincidir com a linha anteriormente traçada na parede) e

marcar, a lápis, 2 furos, executar os furos (Ø 8 mm),

(ABSOLUTAMENTE NECESSÁRIO).

15. Faça a ligação de um tubo (o tubo e as braçadeiras não

são fornecidos, devendo ser comprados) para a

descarga da fumaça no anel de conexão posto acima da

unidade do motor aspirante.

A outra extremidade do tubo deverá ser ligada a um

dispositivo de expulsão da fumaça para o exterior, caso

o exaustor seja utilizado na versão aspirante. Se quiser

utilizar o exaustor na versão filtrante, fixar então o

deflector F no suporte chaminés G e ligar a outra

extremidade do tubo ao anel de conexão posto no

16. Executar a conexão eléctrica.

17. Aplique as chaminés e fixe-as em cima com 2 parafusos

(17a) no suporte das chaminés G (17b).

18. Faça deslizar a secção inferior da chaminé para cobrir

completamente a unidade aspirante até a introduzir na

sede correspondente acima do exaustor.

Remontar o chassis do filtro de carvão activado e o/s filtro/s

gorduras e controlar o perfeito funcionamento da coifa.

Descrição do exaustor

1. Painel de controlo

3. Puxador para libertar o filtro antigordura

4. Lâmpada de halogéneos

5. Protecção contra os vapores

6. Chaminé telescópica

7. Saída do ar (só para a utilização na versão filtrante)

Usar a potência de aspiração no caso de uma maior

concentração de vapores de cozimento. Aconselhamos ligar a

aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la

em funcionamento por aproximadamente 15 minutos após o

término do cozimento.29

1. Tecla ON/OFF Luzes: pressionar

para acender e apagar as luzes.

2. Tecla OFF aspiração / ON

velocidade (potência) de

aspiração 1: pressionar esta tecla

1 vez para desligar a velocidade

(potência) de aspiração

seleccionada ou (se nenhuma

velocidade (potência) de aspiração

estiver seleccionada) para

seleccionar a velocidade

(potência) de aspiração 1,

pressionar novamente e manter

pressionado para activar o tempo

de funcionamento em 20 minutos

(tecla lampejante) em seguida a

3. Tecla de selecção velocidade

(potência) de aspiração 2:

pressionar 1 vez para seleccionar

a velocidade (potência) de

aspiração, pressionar novamente

e manter pressionado para activar

o tempo de funcionamento em 15

minutos (tecla lampejante) em

seguida a coifa desliga.

4. Tecla de selecção velocidade

(potência) de aspiração 3:

pressionar 1 vez para seleccionar

a velocidade (potência) de

aspiração, pressionar novamente

e manter pressionado para activar

o tempo de funcionamento em 10

minutos (tecla lampejante) em

seguida a coifa desliga.

5. Tecla de selecção velocidade

(potência) de aspiração

Intensiva (temporizada):

pressionar para seleccionar a

velocidade (potência) de

aspiração, o tempo de

funcionamento é de 5 minutos

(tecla lampejante) em seguida a

aspiração desliga ou volta para a

velocidade (potência) de aspiração

anteriormente seleccionada.

Nota: É possível controlar esta

função de modo que a coifa, se

desligue, em qualquer caso, após

os 5 minutos de funcionamento

(mesmo se anteriormente outra

velocidade (potência) de aspiração

estava seleccionada), para tanto,

após ter pressionado a tecla,

pressionar novamente e mantê-la

pressionada, a tecla iniciará a

lampejar indicando que a função

desejada foi programada.

6. Tecla reset saturação filtros: a

coifa, por meio da sinalização

luminosa desta tecla, adverte o

usuário quando é necessário

executar a manutenção dos filtros.

Tecla iluminada na cor vermelha

lampejante: executar a

manutenção do filtro gorduras, em

seguida pressionar a tecla por

mais de 3 segundos, a tecla

Tecla iluminada na cor

vermelha: executar a manutenção

do filtro de carvão activado, em

seguida pressionar a tecla por

mais 3 segundos, a tecla apaga.

Atenção: a coifa é predisposta

somente para a sinalização do

Para habilitar a sinalização do

filtro de carvão activado:

posicionar a coifa em OFF,

pressionar a tecla 6 por mais de 3

segundos (a tecla acende na cor

vermelha para sinalizar a

efectivação da programação).

Para desabilitar a sinalização do

filtro de carvão activado, repetir

novamente esta operação..

Antes de qualquer trabalho de manutenção desconectar a

coifa da rede elétrica.

A coifa deve ser limpa freqüentemente, interna e

externamente (pelo menos com a mesma frequência com a

qual se efectua a manutenção dos filtros gorduras).

Para a limpeza use um pano humedecido com detergentes

líquidos neutros. Evite o uso de produtos contendo abrasivos.

Deve ser limpo uma vez por mês (ou quando o sistema de

indicação da saturação dos filtros - se previsto no modelo que

se possui – indicar esta necessidade) com detergentes não

agressivos, manualmente ou em máquina de lavar louça a

baixas temperaturas e com ciclo breve.

Apesar do filtro metálico para a gordura poder perder cor com

as lavagens na máquina da loiça, as suas características de

filtração não se alteram.

Limpar o painel perimetral de aspiração com a mesma

frequência do filtro anti-gordura, usar um pano e um

detergente líquido não muito concentrado. Nunca utilizar30

substâncias abrasivas.

Para desmontar o filtro antigordura puxe o puxador de

libertação com mola. Fig. 2

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a

O filtro de carvão pode ser lavado de dois em dois meses (ou

quando o sistema de indicação da saturação dos filtros - se

previsto no modelo que se possui – indicar esta necessidade)

em água quente e detergentes adequados ou em máquina de

lavar louça a 65 °C (para a lavagem em máquina, utilize o

ciclo completo sem colocar outra loiça na máquina).

Tire a água em excesso tomando cuidado para não estragar o

filtro. Em seguida, tire o pano posto no interior da estrutura de

plástico e deixe-o secar definitivamente no forno durante 10

Coloque o pano (i) de carvão no interior da estrutura (h) e

reinstale o conjunto na sede correspondente (j).

É possível utilizar um filtro de carvão activado de tipo

tradicional, não lavável nem regenerável, a ser substituído

Chassis e elemento do filtro de carvão activado são soldados

juntos, portanto, o eventual chassis fornecido com a coifa não

Para o uso inserir em sua sede e fixar agindo nos dispositivos

Substituição das lâmpadas

Desligar o aparelho da rede eléctrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que

1. Extraia a protecção servindo-se de uma pequena chave

de parafuso ou ferramenta semelhante como alavanca.

2. Substitua a lâmpada queimada.

Utilize exclusivamente lâmpadas de halogéneo de 12V -

20W max - G4, tomando o cuidado para não as tocar

3. Feche a cobertura (fixação por encaixe).

Se a iluminação não funcionar, verifique se as lâmpadas

foram correctamente instaladas na sua sede antes de chamar

a assistência técnica.

Atenção! Não conectar o aparelho à rede eléctrica enquanto

a instalação não tiver sido totalmente completada.

Antes de qualquer operação de limpeza ou manutenção,

desligar a coifa da rede eléctrica tirando a ficha ou desligando

o interruptor geral da habitação.

O aparelho não se destina ao uso por parte de crianças ou

pessoas com capacidades físicas, sensoriais ou mentais

reduzidas e com falta de experiência e conhecimento excepto

se as mesmas não estiverem sendo supervisionadas ou

instruídas no uso da aparelhagem por parte de uma pessoa

responsável pela segurança das mesmas.

As crianças devem ser controladas de maneira que não

brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha correctamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio

excepto se isto não tiver sido expressamente indicado.

Quando a coifa de cozinha é utilizada contemporaneamente

com outros aparelhos a combustão de gás ou outros

combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos

usados para a descarga dos fumos produzidos por aparelhos

a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos directamente na

O emprego de chama livre é danoso para os filtros e pode dar

lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o

óleo superaquecido se incendeie.

No que diz respeito às medidas técnicas e de segurança a

serem adoptadas para a descarga dos fumos, ater-se

estritamente a quanto previsto pelos regulamentos das

autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto

externamente (PELO MENOS UMA VEZ POR MÊS, todavia,

respeitar quanto expressamente indicado nas instruções de

manutenção indicadas neste manual).

A inobservância das normas de limpeza da coifa e da

substituição e limpeza dos filtros comporta riscos de incêndio.

Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho

derivantes da inobservância das instruções indicadas neste

Este aparelho está classificado de acordo com a Directiva

Europeia 2002/96/EC sobre Resíduos de equipamento

eléctrico e electrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a

ajudar a evitar potenciais consequências negativas para o

ambiente e para a saúde pública, que poderiam derivar de um

manuseamento de desperdícios inadequado deste produto.

O símbolo no produto, ou nos documentos que

acompanham o produto, indica que este aparelho não pode

receber um tratamento semelhante ao de um desperdício

Pelo contrário, deverá ser depositado no respectivo centro de

recolha para a reciclagem de equipamento eléctrico e

A eliminação deverá ser efectuada em conformidade com as

normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento,

a recuperação e a reciclagem deste produto, contacte o

Departamento na sua localidade, o seu serviço de eliminação

de desperdícios domésticos ou a loja onde adquiriu o produto.31

IT - Istruzioni di montaggio e d'uso
