GEBRUIKSAANWIJZING KD917X SMEG
DE Montage- und Gebrauchsanweisung
UK Instruction on mounting and use
FR Prescriptions de montage et mode d'emploi
NL Montagevoorschriften en gebruiksaanwijzingen
ES Montaje y modo de empleo
PT Instruções para montagem e'utilização
IT Istruzioni di montaggio e d'uso
SE Monterings- och bruksanvisningar
1
3*
2
4
7

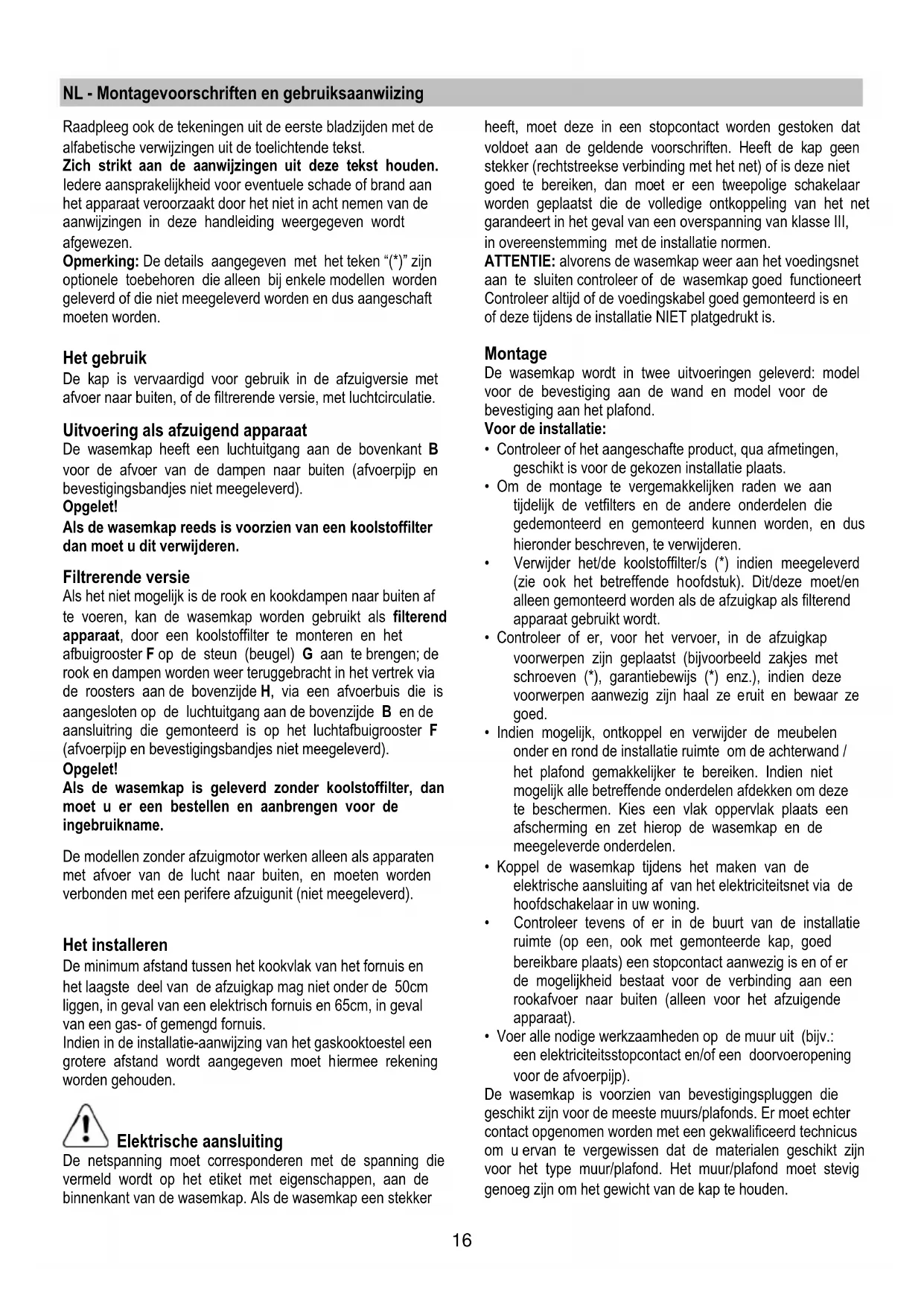

NL - Montagevoorschriften en gebruiksaanwizing
Raadpleeg ook de tekeningen uit de eerste bladzijden met de alfabetische verwijzingen uit de toelichtende tekst.
Zich strikt aan de aanwijzingenuit deze tekst houden. Ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het Niet in acht nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen.
Opmerking: De details aangegeven met het teken () zijn optiele toebehoren die alleen bij enkele modellen worden geleverd of die nicht meegeleverd worden en dus aangeschaft要去en worden.
Het gebruik
De kap is vervaardigd voor gebruik in de afzuigversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.
Uitvoering als afzuigend apparatus
De wasemkap heeft een luchtuitgang aan de bovenkant B voor de afvoer van de dampen maar buiten (afvoerpijp en bevestigingsbandjes Niet meegeleverd).
Opgelet!
Als de wasemkap reeds is voorzien van een koolstofffilter dan moet u dit verwijderen.
Filtrerende versie
Als het Niet möglich is de rook en kookdampen maar buiten af te voeren, kan de wasemkap worden gebruikt als filterend apparaat, door een koolstofffilter te monteren en het afbuigrooster F op de steun (beugel) G aan te brengen; de rook en dampen worden wee teruggebracht in het vertrek via de roosters aan de bovenzijde H, via een afvoerbuis die is aangesloten op de luchtuitgang aan de bovenzijde B en de aansluitring die gemonteerd is op het luchtafbuigrooster F (afvoerpijp en bevestigingsbandjes nicht meegeleverd).
Opgelet!
Als de wasemkap is geleverd zonder koolstofffilter, dan moet u er een bestellen en aanbrengen voor de ingebruikname.
De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht maar buiten, en要去en worden verbonden met een perifere afziguunit (niet meegeleverd).
Het installeren
De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm in geval van een gas- of gemengd fornuis.
Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand worden aangegeven要去 hiermee reckening worden gezogen.
Elektrische aansluiting
De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker
heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze nicht goed te bereiken, dan要去 een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentie normen.
ATTENTIE: Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controller of de wasemkap goed functioneert Controller alsijd of de voedingskabel goed gemonteerd is en of deze tijdens de installmentie NIET platgedrukt is.
Montage
De wasemkap worden in twee uitvoeringen geleverd: model voor de bevestiging aan de wand en model voor de bevestiging aan het plafond.
Voor de installmente:
- Controller of het aangeschafte product, qua afmetingen, geschikt is voor de gekozen installmentie plaat.
- Om de montage te vergemakkelijken raden we aanijdelijk de vetfilters en de andere onderdelen die gedemonteerd en gemonteerd können worden, en dus hieronder beschreiben, te verwijderen.
- Verwijder het/de koolstofffilter/s (*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet/en alleen gemonteerd worden als de afzuigkap als filterend apparaat gebruikt worden.
- Controller of er, voor het vervoer, in de afzuigkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven (^) , garantiebewijs (^) enz.), indien deze voorwerpen aanwezigং发展格局 en euiit en bewaar zegoed.
- Indien möglichk, ontkoppel en verwijder de meubelen onder en rond de installmente ruimte om de hinterwand / het plafond gemakkelijker te bereiken. Indien nicht möglichk alle betreffende onderdelen afdekken om deze te beschemen. Kies een vlak oppervlak plaats een afterscherming en zet hierop de wasemkap en de meegeleverde onderdelen.
- Koppel de wasemkapijdens het makev van de elektrische aansluiting af van het elektriciteitsnet via de hoofdschakelaar in uw woning.
- Controleer tevens of er in de buurt van de installmentie ruimte (op een, ook met gemonteerde kap, goed bereikbare plaats) een stopcontact aanwezig is en of er de möglichkheid bestaat voor de verbinding aan een rookafvoer maar buiten (alleen voor het afzuiigende apparaat).
Voer alle nodige werkzaamheden op de muuruit (bijv.: een elektriciteitsstopcontact en/of een doorvoeropening voor de afvoerijp).
De wasemkap is voorzien van bevestigingspluggen die geschikt zichoor de meeste muurs/plafonds. Er moetECHter contact opgenomen worden met een gekwalificeerd technicus om uervan te vergewissen dat de materialen geschikt zichoor voor het type muur/plafond. Het muur/plafond要去 stevig genoeg zichoor om het gewicht van de kap te honden.

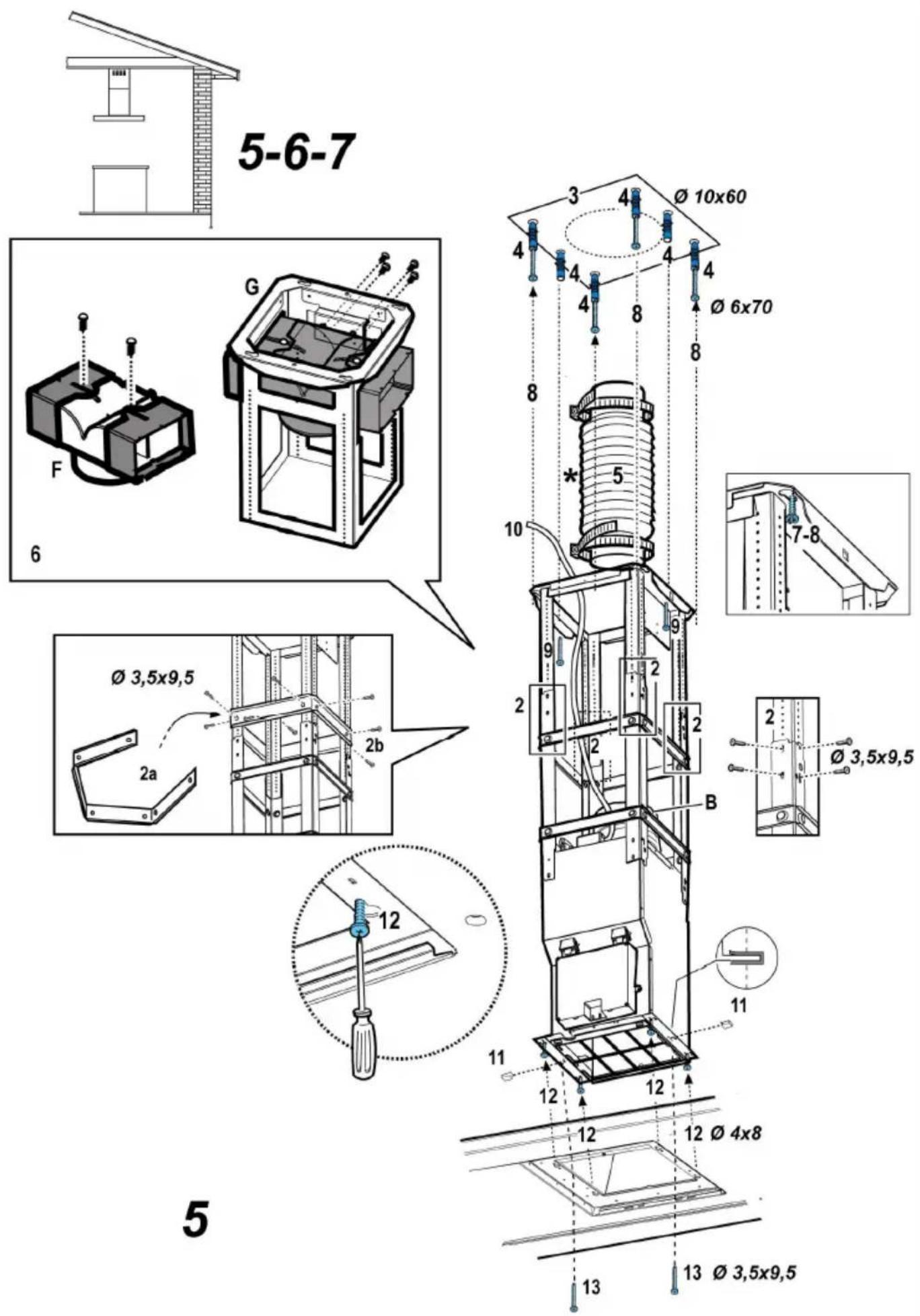

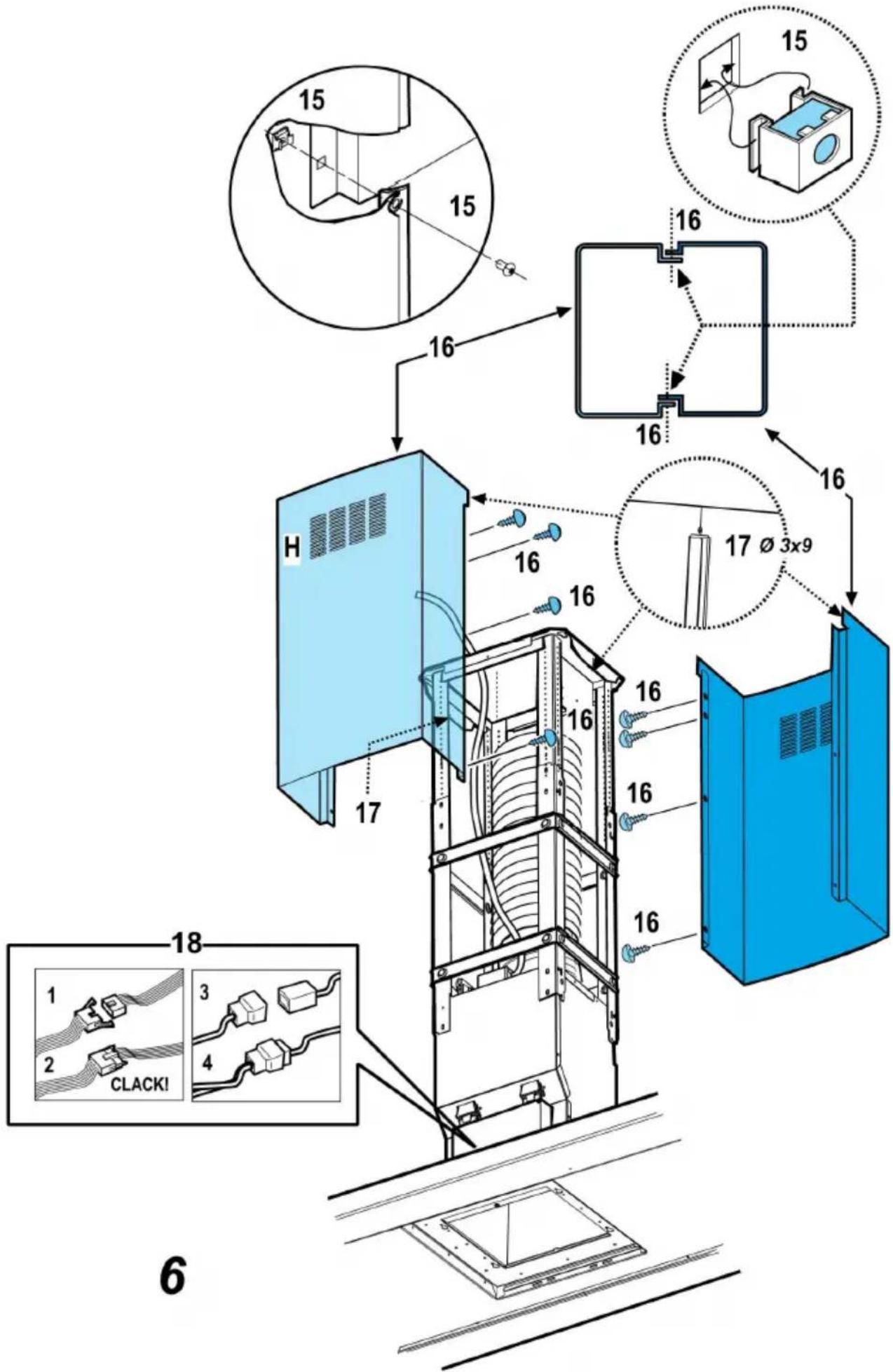

Installatie van het model voor het plafond (Isola) afb. 5-6-7
- Stel de maat van de draagstructuur van de kap in, de uiteindelijke hoogte van de kap is afhankelijk van deze instelling.
Opmerking: In enkele gezallen is de bovenkant van het draaggeraamte met een of meer schroeven aan de onderkant ervan bevestigd, controlleren en indien nodig, verwijder deze tijdelijk om de draagstructuur te kunnen regelen.
- Bevestig de twee delen van de structuur met in totaal 16 schroeven (4 voor iedere hoek).
Voor verlangstukken die groter zich dan de minimumstand op het bovenste deel 1 of 2 staven (naargelang het model) aanbrengen om de structuur te versterken. Opmerking: voor het vervoer kan 1 beugel reedsijdelijk met 2 schroeven aan het draaggeraamte bevestigd zich, indien nodig plaats deze in de gewenste stand of maak de beugel, met 6 extra schroeven, definitief vast.
Om dit te doen handel op de volgende wijze:
a. Haal de staven iota'suit elkaar om deze aan debuitenkant van de structuur teplaatsen.
b. Plaats de verstevigingsstaaf net boven het bevestigingspunt van de twee delen van de structuur en maak deze vast met in totaal 8 schroeven (2 voor iedere hoek).
Indien voorzien, bevestig de tweede staaf op een gelijke afstand tussen de eerste staaf en de bovenkant van het draaggeraamte, bevestig deze met 8 schroeven (2 voor iedere hoek).
Opmerking: als de staaf/staven worden/en geplaatst controller of de bevestiging van de afvoerpijp (afzuiigend apparaat) of van de luchtgeleider (filterend apparaat) Niet worden belemmerd.
3. Breng op de kookplaat de boormal op het plafond aan (het midden van de mal moet overeenkomen met het midden van de kookplaat en de zijkanten要去en parallel lopen met de zijkanten van de kookplaat (de Kant van de boormal met het opschrift FRONT komt overeen met de Kant van het bedieningspaneel). Maak de elektrische aansluiting.
4. Boor de gaten volgens de aanwijzingen (6 gaten voor 6 wandpluggen - 4 pluggen voor het vasthaken), draai de 4 schroeven in de buitenste gaten vast en LAST een ruimte van ongeveer 1 cmussen de kop van de schroef en het plafond over.
5. Doe een afvoerpijp binnen het draaggeraamte en verbind deze aan de verbindingsring van de motorruimte (afvoerpijp en bevestigingsbandjes Niet meegeleverd). De afvoerpijp要去 lang genoeg zich om de buitenkant (Zuigapparaat) of de luchtgeber F (Filterend apparaat) te bereiken.

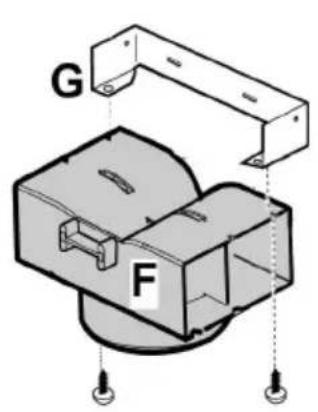

6. Alleen voor de uitvoering als filterend apparaat: monteer de luchtgeber F op het draaggeraamte en bevestig deze met 4 schroeven aan de betreffende draagbeugel, verbind tenslotte de afvoerpijp aan de verbindingsring op de luchtgeber.
- Maak het draaggeraamte aan het plafond vast met de 4 schroeven (zie handeling 4).
- Draai de 4 schroeven goed vast.
- In de vrij gebleven gaten breng, als extra beveiliging, nog 2 schroeven aan en draai deze stevig vast.
- Maak de aansluiting aan het elektriciteitsnet van uw woning, maar geef stroom pas na de montage.
- Doe 2 klemmetjes in de zijkanten van de bevestigingspunten, tussen draaggeraamte en wasemkap.
- Maak de wasemkap aan het draaggeraamte vast en controllerer of deze goed vastzit - om de wasemkap aan het draaggeraamte vast te makeen draai de 4 schroeven gedeelelijk vast.
ATTENTIE! De zijde van het draaggeraamte met aansluitdoos komt overeen, als de kap gemonteerd is, met de zijde van het bedieningspaneel.
- Maak de kap met twee schroeven aan het draaggeraamte vast, deze dienen tevens om de twee delen te centreren.
- Draai de 4 schroeven, voor de bevestiging van het draaggeraamte aan de kap, stevig vast.
- De meegeleverde moeren met bevestigingshaken binnenin de bovenste en onderste schouwdelen, ter hoogte van de rechthoekige ogen, aanbrengen. In totaal要去en 14 moeren worden gemonteerd.
- De beide bovenste schouwdelen voor de afdekking van het draaggerama te zo in elkaar zeten dat de op de delen aanwezige sleuven aan de kant van de bedieningselementen en de andere aan de tegenovergestelde kant zitten. Beide delen met 8 schroeven (4 per kant - zich ook schema voor de montage van de beide delen) vastmaken.
- De bovenste schouw, in de buurt van het plafond, met twee schroeven (eén per kant) aan het draaggeraamte bevestigen.
- Maak de elektrische aansluiting van het bedieningsbord en van de lampen.
- Beide onderste schouwdelen voor de afdekking van het draaggeraamte met 6 schroeven (3 per kant - zich ook schema voor de montage van de beide delen) vastmaken.
- Voer het onderste schouwdeel van de kap in zijn zitting ter volledige afdekking van de motorruimte en van de elektriciteitstdoos.

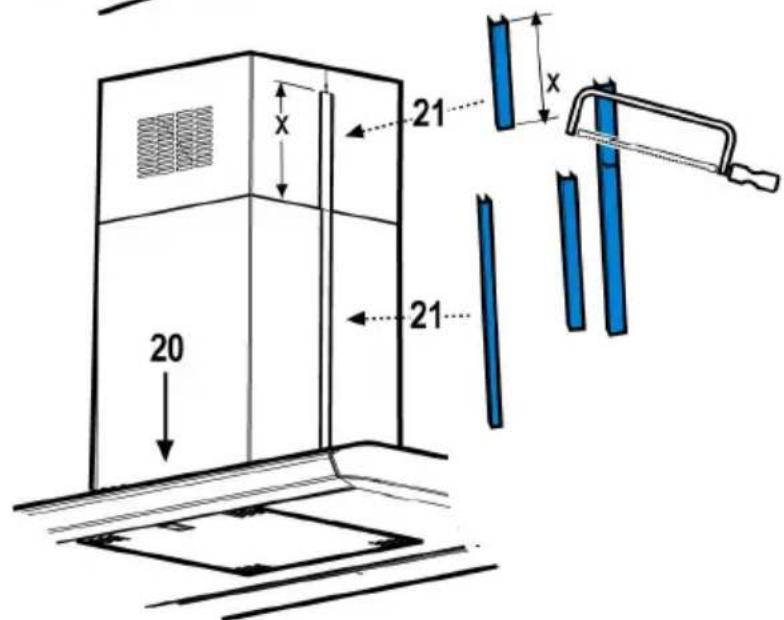

- Breng de 2 (meegeleverde) strips aan ter afdekking van de bevestigingspunten van de onderste schouwdelen (ATTENTIE! DE STRIPS VOOR DE ONDERSTE SCHOUW ZIJN HERKENBAAR OMDAT ZE SMALLER EN MINDER DIEP ZIJN).
De bredere en diepere strips要去en gebruikt worden voor de bovenste schouw, die op maar geknipt要去en worden.
- Monteer werk het koolstofffilter frame en de vetfilter/s, schakel de voedingsspanning vanuit het centrale schakelpaneel in en controller of de wasemkap goed functioneert.

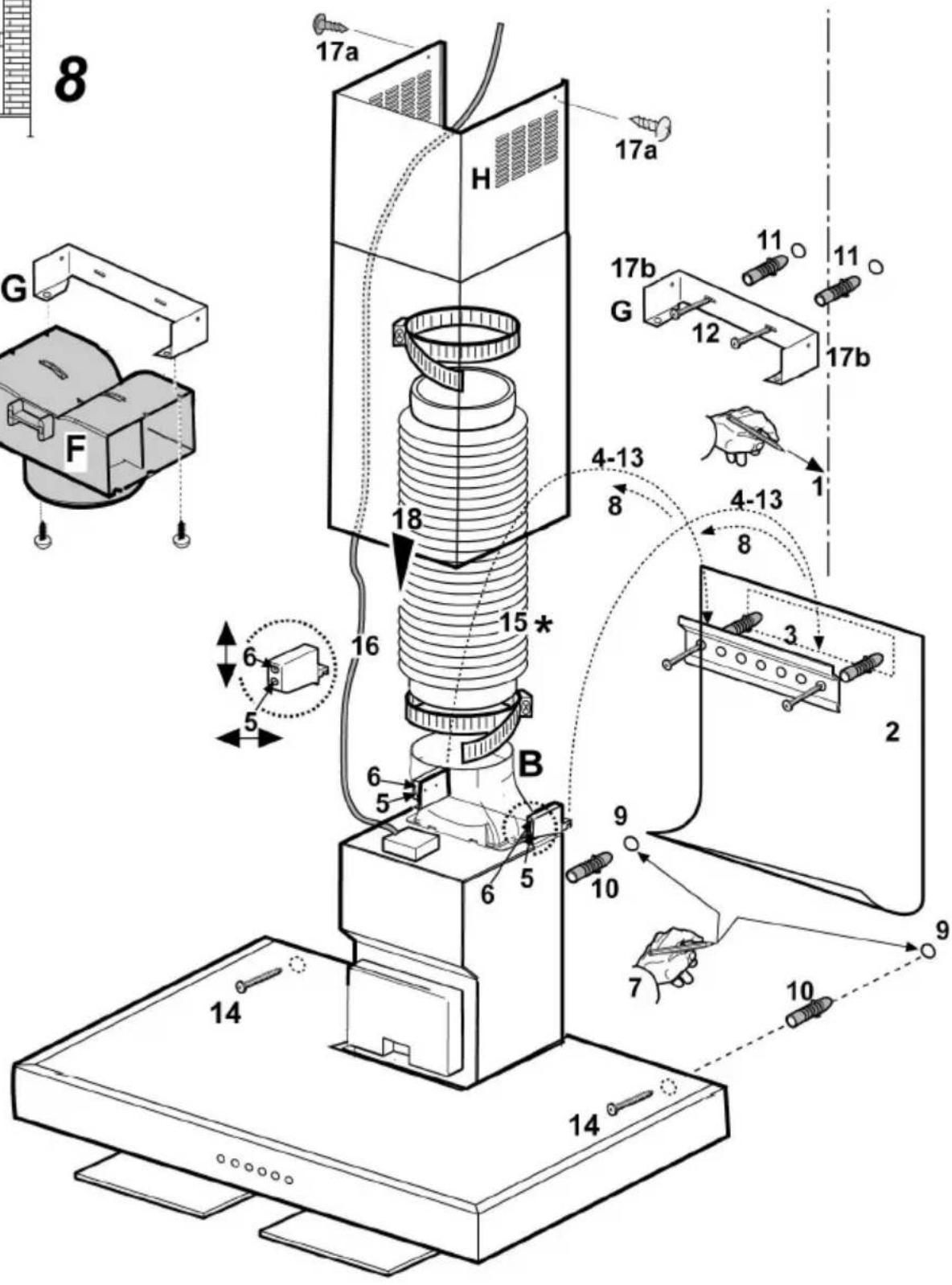

Installatie aan de muur
afb.8
- Teken met een potlood een lijn op de muur tot aan het plafond, die correspondeert met de middelijn van het apparaat; dit vergemakkelijk de installmentie.
- Houd de boormal gegen de muur: de verticale middellijn op de boormal要去 corresponderen met de middellijn die op de muur getekend is, bovendien correspondeert de onderkant van de boormal met de onderkant van de wasemkap.
- Houd de onderste draagbeugel gegen de boormal en LAST deze samenvallen met de gestippelde rechthoek, teken de twee externe gaten en boor deze, haal de boormal weg, steek 2 pluggen in de muur en zet de draagbeugel van de wasemkap vast met 2 schroeven van 5× 45mm
- Hang de wasemkap aan de onderste beugel.
- Regel de afstand van de wasemkap tot de muur.
- Regel de horizontally positie van de wasemkap.
- Teken met een potlood, vanuit de binnenkant van de zuiggroep, het gat voor de definitieve bevestiging aan de wasemkap.
- Haal de wasemkap van de onderste beugel.
- Boor het gat op het aangegeven punt (Ø 8 mm).
- Steek 1 muurplug in het gat.
- Bevestig de draagbeugel van de schouwdelen G aan de muur aansluitend aan het plafond, gebruik de draagbeugel als boormal (indien aanwezig, moet dekleine uitsparing op het steunstuk samenvallen met deeerder op de muur getrokken lijn) en teken met een potlood 2 gaten, boor de gaten (08mm) ,steek er 2 pluggen in.
- Bevestig de draagbeugel van de schouwdelen aan de muur met 2 schroeven van 5 × 45 ~mm .
- Haak de wasemkap aan de onderste beugel.
- Zet de wasemkap definitief vast aan de muur (DIT IS BESLIST NOODZAKELIJK).
- Sluit een rookafvoerpijp aan (pijp en bevestigingsbandjes worden Niet meegeleverd, moeten apart worden aangeschaft) aan de aansluitring boven de afzuigmotorenheid.
Het andere uiteinde van de pijp moet worden aangesloten op een rookafvoermechanisme maar buiten, als de wasemkap gebruikt worden als afzuigapparaat. Als u de wasemkap wilt gebruiken als filterend apparaat, bevestig aan de draagbeugel G de luchtgeber F en het andere uiteinde van de pijp aan de aansluitring aanwezig op de luchtgeber F.
- Maak de elektrische aansluiting.

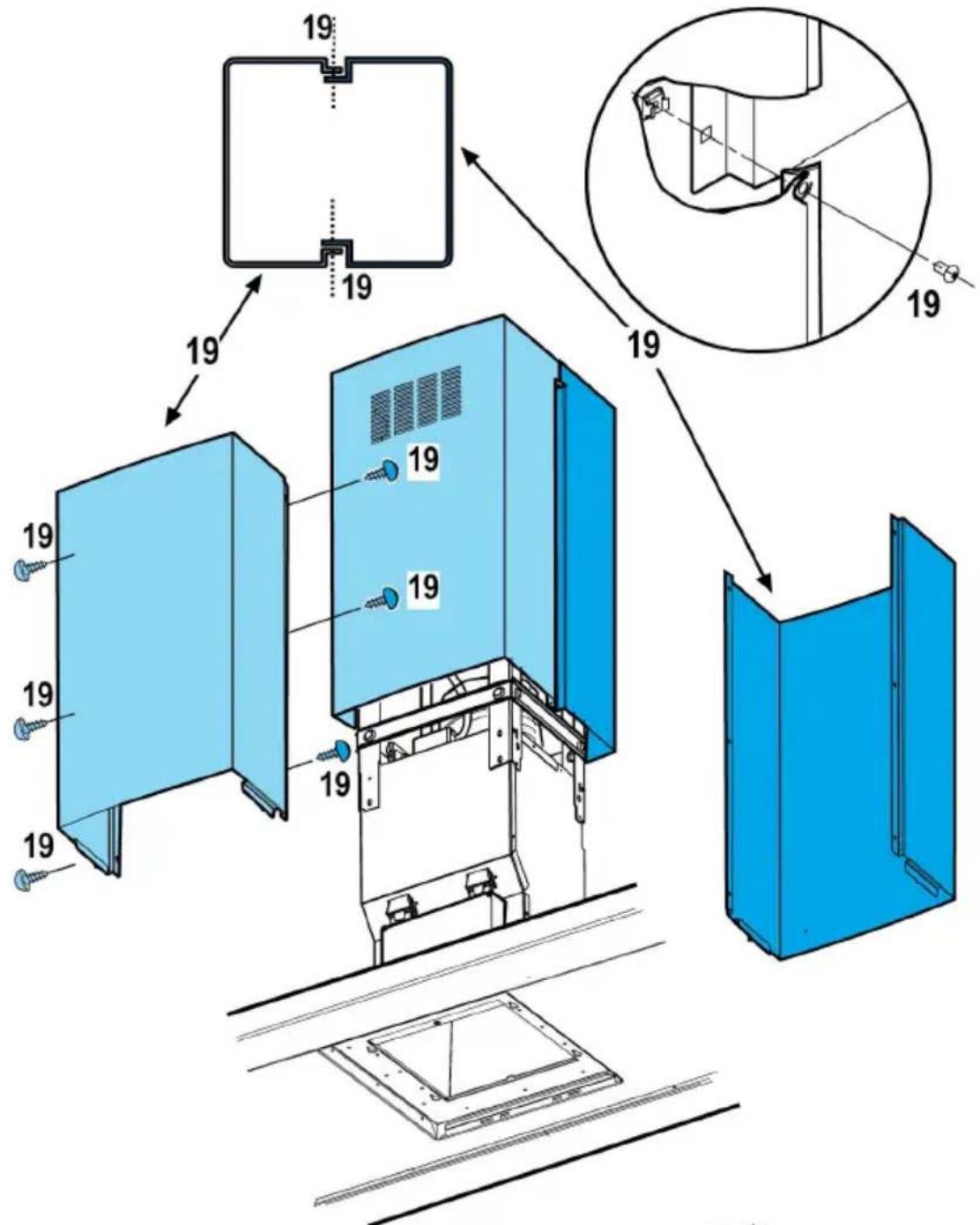

- Breng de schouwdelen aan en zet hen aan de bovenkant vast met 2 schroeven (17a) aan de steun van de schouwdelen G (17b).
- Laat het onderste schouwdeel calen om de afzuiggroep helemaal af te dekken, totdat hij goed op+zijnplaats boven de wassemkap zit.
Monteer het frame van het koolstofffilter en het/de vetfilter/s en controllerer of de wasemkap perfect functioneert.

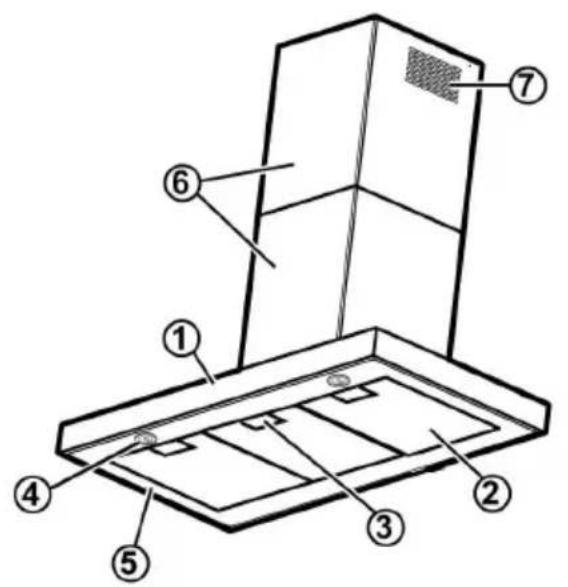

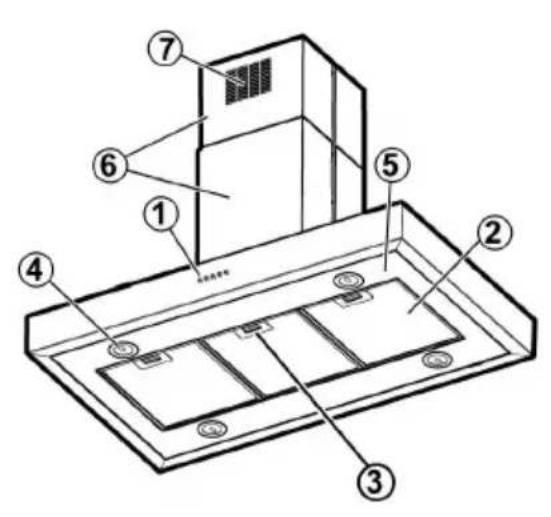

Beschrijving van de wasemkap
afb.1
- Bedieningspaneel
- Vetfilter
- Handgreep voor ontgrendeling van het vetfilter
- Halogeneenlamp
- Dampschem
- Telescopische schouw
- Luchtuitgang (alleen voor gebruik als filterend apparaat)
Werking
In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken.
We raden aan de afzuiigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beeindigt heeft aan te lately.
Bedieningspaneel
- Lichtschakelaar ON/OFF : op\
deze knop drukken om de lichten\
aan- enuit te schakelen.
- Selectieknop zuigkracht OFF / ON snugkracht) 1: druk 1 maal op deze knop om de geselecteerde snugheid (zuigkracht)uit te schakelen of (indien geen enkele snugheid (zuigkracht) geselecteerd is) om de snugheid (zuigkracht) 1 te selecteren, druk nogmaals en houd ingedrukt om de werkingsduur van 20 minutes in te stellen (knipperende knop) daarna gaat de kap uit.
- Selectieknop snelheid (zuigkracht) 2: druk 1 maal om de snelheid (zuigkracht) te selecteren, druk nogmaals en houd ingedrukt om de werkingsduur van 15 minutes in te stellen (knipperende knop) daarna gaat de kap UIT.
- Selectieknop snelheid (zuigkracht) 3: druk 1 maal om de snelheid (zuigkracht) te selecteren, druk nogmaals en houd ingedrukt om de werkingsduur van 10 minutes in te stellen (knipperende knop) daarnaGaat de kap uit.
- Selectieknop voor de intensieve slelheid (zuigkracht) met timer: druk op deze knop om de intensieve slelheid (zuigkracht) voor een tijdsduur van 5 minuten te selecteren (knipperende knop), na afloop gaat de zuigmotor uit of keert terug op de erder ingestelde slelheid (zuigkracht). Nota: Het is möglichk om deze functie in te stellen zodate de kap in ieder geval na 5 minutenuitgeschakeld worden (ook als eerder een andere slelheid (zuigkracht) ingesteld was, om dit te doe den druk nogmaals en houd de knop ingedrukt, de knop gaat knipperen hetgeen aangeeft dat de gewenste functie ingesteld is.
- Reset knop filters verzadiging
indicatie: de kap geeft aan, door het branden van deze knop, dat de onderhoudshandelingen op de filters uitgevoerd要去en worden.
Rood knipperend Licht: voer de onderhoudshandelingen op het
vetfilteruit,houdervolgensde knop ongeveer 3 seconden lang ingedruktwaarna de knop uitgaat. Roodlicht: voer de onderhoudshandelingen op het koolstofffilteruit,houdervolgens de knop ongeveer 3 seconden lang ingedruktwaarna de knop uitgaat.
Attentie: de kap is alleen ingesteld voor de verzadiging indicatie van het vetfilter.
Om de verzadiging indicatie van het koolstofffilter te activeren: Zet de kap op OFF, druk ongeveer 3 seconden lang op knop 6 (de knop worden rood hetgeen aangeeft dat de instellingplaats heeft gezahd).
Om de verzadiging individatie van het koolstofffilter waar uit te schakelen voer deze handeling opnieuw uit.
Onderhoud
Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet.
Schoonmaak
De kap要去 regelmatig schoon gemaatk worden, zowel binnen als buiten (tenminste met bezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeijaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.
GEEN ALCOHOL GEBRUKEN!
Vetfilter
Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit -.Dezeoodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.
Reinig het paneel voor de omtrek zuiging even vaak als het vetfilter, gebruik een doek en een Niet te geconcentreerd vloeijaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

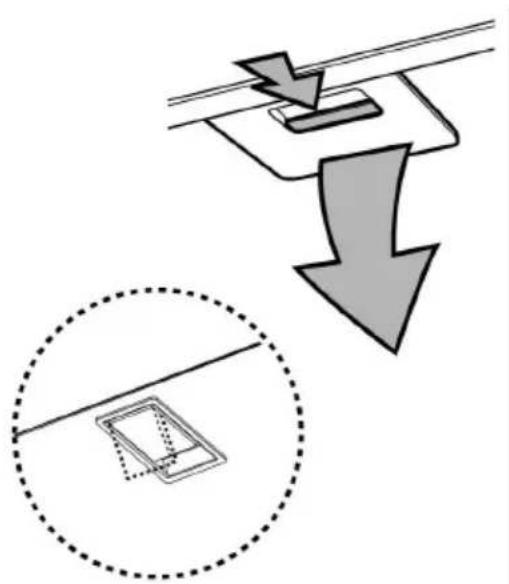

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep. afb. 2
Koolstofffilter (alleen voor filterend apparaat)
Houdt de lastige kookgeuren vast.
De koolstofffilter kan om de twee maanden gewassen worden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) in warm water en met geschikte wasmiddelen of in de vaatmachine op
65^ (in het geval van een reiniging in de vaatmachine voer een volledige wascyclusuit en zonder vaten).
Verwijder het overtollige water zonder de filter te beschaden, daarna het matje uit de plastic structuur verwijderen en om deze goed te drogen doe het matje in de over voor 10 minutes op 100^ . Vervang het matje om de 3aar en elke keer dat het doek beschadigt is.

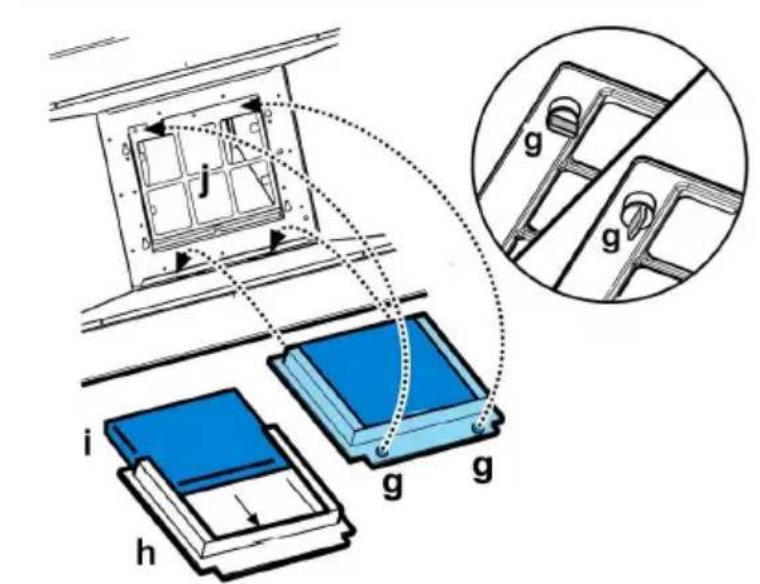

Verwijder het filterhouser frame door de onderdelen (g), die het aan de wasemkap bevestigen, 90^ te draaien. Breng het koolestofmatrasje (i) aan in het frame (h) en monteer het geheel op zijnplaats (j).
afb.3
Er kan een traditioneel, Niet wasbaar en Niet herbruikbaar, koolstofffilter worden gebruikt; dit moet om de 3 a 4 maanden worden verrangen.
Structuur en matje van het koolstofffilter zich aan elkaar bevestigd waarom moet, de eventuele met de wasemkap meegeleverde structuur Niet worden gebruikt.
Voer hem in zijn zitting en zet hem met de speciale sluitingen vast.

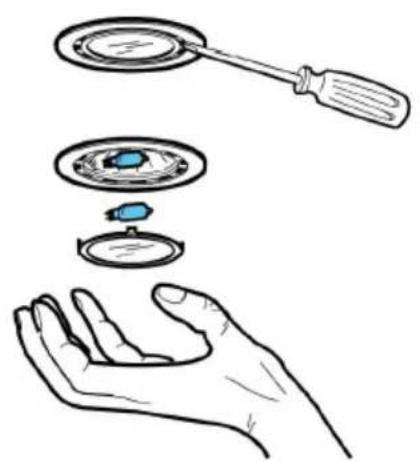

Vervanging lampjes
Sluit de stroom af.
Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.
afb.4
- haal de bescherming weg door het op te lichten met eenkleine schroevendraaier of iets dergelijks.
- Vervang het kapotte lampje.
Gebruik alleen halogeenlampjes van 12V -20W max - G4, en zorg ervoor dat u hen nicht met de blote hand aanraakt.
- Sluit de lampenkap weeer (klikt op+zijn plaats).
Als de verlichting nicht werkt, controlleren dan of de lampjes goed op hunplaats zitten alvorens de assistentiedienst te bellen.
Waarschuwing
Attentie! Het apparaat Niet aan het stroomnet aansluien voordat de installmente voltooid is.
Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.
Dit apparaat mag Niet worden gebruikt door kinderen of door Personen met beperkte sensorische of geestelijkke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit Niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.
De kinderen要去en algtd gecontroleerd worden zodat zich nicht met het apparaat spelen.
De wasemkap nooit gebruiken als het rooster nicht goed gemonteerd is!
De wasemkap NOOIT als steunvlak gebruiken tenzij dit nicht uitdrukkelijk is aangegeven.
Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gezruikt met andere apparaten die gas en andere brandstoffen toepassen.
De gezogen luckt mag nicht afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.
Het is streng verboden met open vlammen onder de wasemkap te koken.
Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutut vermeden worden.
Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.
Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door deplaatslijke bevoegde autoriteiten.
De wasemkap要去 regelmatig schoongemakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).
Het Niet in acht nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.
ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in acht nemen van de aanwijzingen uit deze handleiding worden afgewezen.
Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).
Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichn negatieve consequenties voor het milieu en de menselijk gezondheid te voorkomen die anders zonden+kennen worden veroorzaakt door onjuiste verwerking van dit product als afval.
Het symbol het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan moet het worden afgeveen bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.
