Tipo de produto	Alto-falante de estante
Marca	Klipsch
Modelo	RB61 II
Tecnologia	Bocal Klipsch Tractrix®
Uso recomendado	Estéreo, surround, home theater
Posicionamento	Em prateleira ou suporte na altura dos ouvidos
Montagem na parede	Possível através de recortes em forma de fechadura (parafusos não fornecidos)
Conexão	Terminais de parafuso para fio nu, pinos, conectores tipo garfo; bi-cabo possível
Bi-amplificação	Não recomendada
Cabeamento interno	Bandwidth Balanced™ Monster®
Manutenção	Tirar o pó regularmente; grade lavável com escova de aspirador
Limpeza	Apenas pano seco, sem produtos abrasivos ou solventes
Segurança	Não expor à chuva ou umidade; desconectar em caso de tempestade
Garantia (Estados Unidos e Canadá)	5 anos (exceto eletrônicos 2 anos)
Grade de proteção	Removível com fixação magnética
Gerenciamento de graves	Ajustável para Large ou Small no receptor
Acessórios fornecidos	Grade magnética, manual do usuário

Perguntas frequentes - RB61 II KLIPSCH

Como desembalar a caixa acústica RB61 II?

Vire a caixa de forma que o lado aberto fique sobre uma mesa ou chão, abas abertas. Levante a caixa verticalmente para liberar a caixa acústica. Remova todos os materiais de embalagem e guarde a caixa para eventual transporte. Para colocar a grade, alinhe seus ímãs com os parafusos na frente da caixa acústica.

Qual é a melhor posição para as caixas acústicas frontais?

Coloque as caixas acústicas frontais esquerda e direita em prateleiras ou suportes de forma que os tweeters fiquem aproximadamente na altura dos ouvidos de um ouvinte sentado. Idealmente, posicione-as à mesma distância do chão e da parede frontal, e a distâncias diferentes das paredes laterais para melhorar os graves. Para um sistema estéreo, forme um triângulo equilátero com a posição de audição.

Como conectar os cabos aos terminais da caixa acústica?

Use fio de cobre multifilar de pelo menos 2 mm² (bitola 16). Descasque as pontas em cerca de 6 mm. Afrouxe as porcas dos terminais para ver os furos, insira os fios descascados e aperte à mão. Respeite a polaridade: terminal vermelho (+) na saída positiva do amplificador, terminal preto (-) na saída negativa. Evite qualquer contato entre os fios.

O que é bi-cabo e como realizá-lo?

O bi-cabo consiste em usar dois cabos distintos para conectar o amplificador aos terminais de agudos e graves separadamente. Para isso, remova as pontes metálicas que conectam os dois pares de terminais. Conecte um cabo aos terminais superiores (agudos) e outro aos terminais inferiores (graves), e então conecte os dois cabos à mesma saída do amplificador (não use as saídas A e B separadamente). Não aperte excessivamente.

Posso usar bi-amplificação com essas caixas acústicas?

A bi-amplificação não é recomendada. Geralmente não traz vantagens em relação a um amplificador único e pode degradar o som se mal implementada. Se tentar, use dois amplificadores idênticos e remova as pontes. Os amplificadores podem ser danificados se as pontes não forem removidas.

Como limpar a caixa acústica e a grade?

Para o gabinete, use um pano seco. Nunca use produtos abrasivos, solventes ou detergentes fortes. Para a grade, você pode limpá-la com uma escova de aspirador. Evite molhar a caixa acústica.

Qual garantia se aplica a este produto?

Nos Estados Unidos e Canadá, a garantia é de 5 anos contra defeitos de fabricação e material (exceto para componentes eletrônicos que têm garantia de 2 anos). Para outros países, a garantia está de acordo com as leis locais e depende do distribuidor. Guarde o comprovante de compra.

Posso montar a caixa acústica na parede?

Sim, alguns modelos da linha Reference (incluindo o RB61 II) possuem recortes em forma de fechadura na parte traseira para montagem direta na parede. Use um parafuso com cabeça adequada, fixado em um pilar da parede ou com buchas adequadas ao peso da caixa acústica. Consulte a figura 4 do manual para mais detalhes. Suportes opcionais também podem ser usados.

O que fazer se a caixa acústica não funcionar?

Verifique primeiro as conexões: polaridade respeitada, cabos bem inseridos, amplificador ligado. Certifique-se de que as pontes estão no lugar (exceto se bi-cabo). Teste com outra fonte. Se o problema persistir, entre em contato com um revendedor autorizado Klipsch. Não tente reparar a caixa acústica você mesmo, pois ela não contém peças reparáveis pelo usuário.

Como ajustar o gerenciamento de graves no receptor?

No menu de configuração das caixas acústicas do seu receptor, ajuste as caixas RB61 II para 'Large' se quiser que reproduzam todas as frequências. Se usar um subwoofer, ajuste para 'Small' para direcionar os graves extremos para o subwoofer. Este ajuste é recomendado para caixas acústicas com woofer de menos de 16,5 cm.

MANUAL DE UTILIZADOR RB61 II KLIPSCH

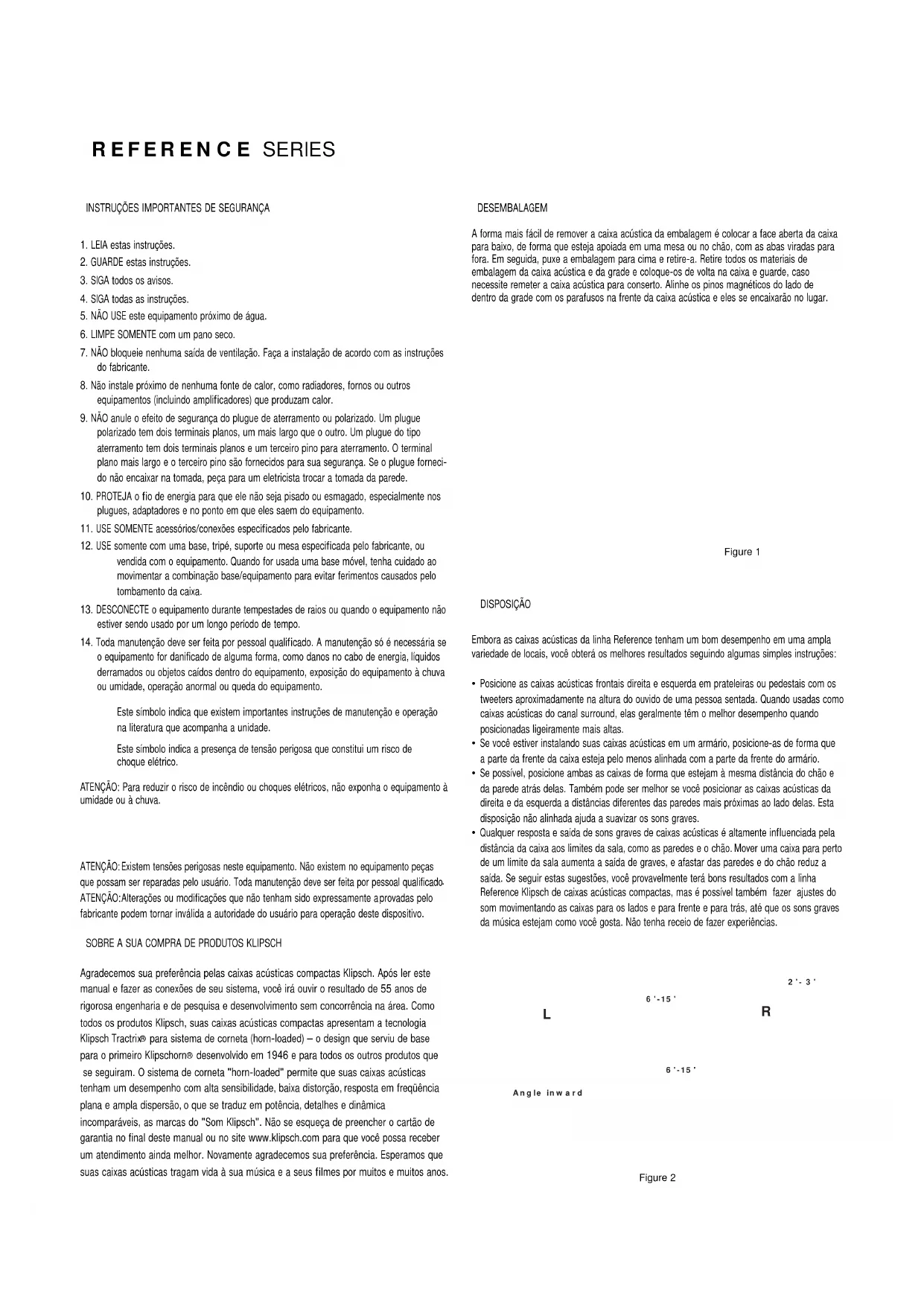

1. LEIA estas instruções.
2. GUARDE estas instruções.
3. SIGA todos os avisos.
4. SIGA todas as instruções.
5. NÃO USE este equipamento próximo de água.

6. LIMPE SOMENTE com um pano seco.

7. NÃO bloqueie nenhuma saída de ventilação. Faça a instalação de acordo com as instruções do fabricante.

8. Não instale próximo de nenhuma fonte de calor, como radiadores, fornos ou outros equipamentos (incluindo amplificadores) que produzam calor.

9. NÃO anule o efeito de segurança do plugue de aterramento ou polarizado. Um plugue polarizado tem dois terminais planos, um mais largo que o outro. Um plugue do tipo aterramento tem dois terminais planos e um terceiro pino para aterramento. O terminal plano mais largo e o terceiro pino são fornecidos para sua segurança. Se o plugue fornecido não encaixar na tomada, peça para um eletricista trocar a tomada da parede.

10. PROTEJA o fio de energia para que ele não seja pisado ou esmagado, especialmente nos plugues, adaptadores e no ponto em que eles saem do equipamento.

11. USE SOMENTE acessórios/conexões especificados pelo fabricante.

12. USE somente com uma base, tripé, suporte ou mesa especificada pelo fabricante, ou vendida com o equipamento. Quando for usada uma base móvel, tenha cuidado ao movimentar a combinação base/equipamento para evitar ferimentos causados pelo tombamento da caixa.

13. DESCONECTE o equipamento durante tempestades de raios ou quando o equipamento não estiver sendo usado por um longo período de tempo.

14. Toda manutenção deve ser feita por pessoal qualificado. A manutenção só é necessária se o equipamento for danificado de alguma forma, como danos no cabo de energia, líquidos derramados ou objetos caídos dentro do equipamento, exposição do equipamento à chuva ou umidade, operação anormal ou queda do equipamento.

Este símbolo indica que existem importantes instruções de manutenção e operação na literatura que acompanha a unidade.

Este símbolo indica a presença de tensão perigosa que constitui um risco de choque elétrico.

ATENÇÃO: Para reduzir o risco de incêndio ou choques elétricos, não exponha o equipamento à umidade ou à chuva.

ATENÇÃO: Existem tensões perigosas neste equipamento. Não existem no equipamento peças que possam ser reparadas pelo usuário. Toda manutenção deve ser feita por pessoal qualificado. ATENÇÃO: Alterações ou modificações que não tenham sido expressamente aprovadas pelo fabricante podem tornar inválida a autoridade do usuário para operação deste dispositivo.

SOBRE A SUA COMPRA DE PRODUTOS KLIPSCH

Agradecemos sua preferência pelas caixas acústicas compactas Klipsch. Após ler este manual e fazer as conexões de seu sistema, você irá ouvir o resultado de 55 anos de rigorosa engenharia e de pesquisa e desenvolvimento sem concorrência na área. Como todos os produtos Klipsch, suas caixas acústicas compactas apresentam a tecnologia Klipsch Tractrix® para sistema de corneta (horn-loaded) — o design que serviu de base para o primeiro Klipschorn® desenvolvido em 1946 e para todos os outros produtos que se seguiram. O sistema de corneta "horn-loaded" permite que suas caixas acústicas tenham um desempenho com alta sensibilidade, baixa distorção, resposta em frequência plana e ampla dispersão, o que se traduz em potência, detalhes e dinâmica incomparáveis, as marcas do "Som Klipsch". Não se esqueça de preencher o cartão de garantia no final deste manual ou no site www.klipsch.com para que você possa receber um atendimento ainda melhor. Novamente agradecemos sua preferência. Esperamos que suas caixas acústicas tragam vida à sua música e a seus filmes por muitos e muitos anos.

DESEMBALAGEM

A forma mais fácil de remover a caixa acústica da embalagem é colocar a face aberta da caixa para baixo, de forma que esteja apoiada em uma mesa ou no chão, com as abas viradas para fora. Em seguida, puxe a embalagem para cima e retire-a. Retire todos os materiais de embalagem da caixa acústica e da grade e coloque-os de volta na caixa e guarde, caso necessite remeter a caixa acústica para conserto. Alinhe os pinos magnéticos do lado de dentro da grade com os parafusos na frente da caixa acústica e eles se encaixarão no lugar.

Figure 1

DISPOSIÇÃO

Embora as caixas acústicas da linha Reference tenham um bom desempenho em uma ampla variedade de locais, você obterá os melhores resultados seguindo algumas simples instruções:

• Posicione as caixas acústicas frontais direita e esquerda em prateleiras ou pedestais com os tweeters aproximadamente na altura do ouvido de uma pessoa sentada. Quando usadas como caixas acústicas do canal surround, elas geralmente têm o melhor desempenho quando posicionadas ligeiramente mais altas.
• Se você estiver instalando suas caixas acústicas em um armário, posicione-as de forma que a parte da frente da caixa esteja pelo menos alinhada com a parte da frente do armário.
• Se possível, posicione ambas as caixas de forma que estejam à mesma distância do chão e da parede atrás delas. Também pode ser melhor se você posicionar as caixas acústicas da direita e da esquerda a distâncias diferentes das paredes mais próximas ao lado delas. Esta disposição não alinhada ajuda a suavizar os sons graves.
• Qualquer resposta e saída de sons graves de caixas acústicas é altamente influenciada pela distância da caixa aos limites da sala, como as paredes e o chão. Mover uma caixa para perto de um limite da sala aumenta a saída de graves, e afastar das paredes e do chão reduz a saída. Se seguir estas sugestões, você provavelmente terá bons resultados com a linha Reference Klipsch de caixas acústicas compactas, mas é possível também fazer ajustes do som movimentando as caixas para os lados e para frente e para trás, até que os sons graves da música estejam como você gosta. Não tenha receio de fazer experiências.

Sistema stereo de dois canais: A Figura 2 mostra um arranjo típico para um sistema stereo de dois canais. Um bom ponto de partida é a criação de um triângulo equilátero com vértices nas caixas e na sua posição de ouvinte. Dependendo do tamanho da sala e do arranjo da mobilia, pode ser conveniente fazer com que a distância da sua posição de audição à linha entre as caixas acústicas seja maior ou menor, mas tente mantê-la centralizada, de forma que você fique à mesma distância de cada caixa. Isto irá produzir o melhor efeito stereo. A disposição de caixas bem afastadas em ângulo, apontadas para a sua posição de audição, pode ajudar a manter um bom efeito stereo.

Configuração stereo para cobertura ampla: Se seu objetivo principal é poder ouvir bem o som de qualquer posição na sala, em vez de um lugar específico de audição, posicione as caixas acústicas bem afastadas, ao longo das paredes adjacentes, criando um grande L. Isso não proporciona um bom efeito stereo, mas você terá um som bem balanceado e amplo, com boa cobertura.

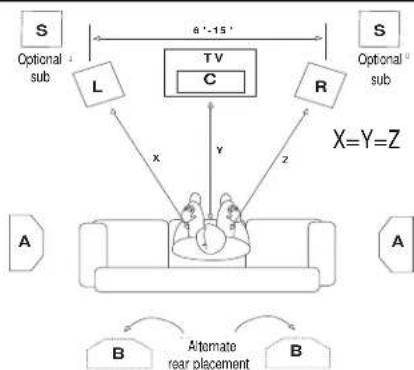

Sistema Horne Theater: A Figura 3 mostra uma configuração típica de caixas acústicas compactas frontais à esquerda e à direita, um canal central horizontal entre elas e duas caixas acústicas surround nas paredes laterais. A estratégia básica para a colocação das caixas acústicas frontais à direita e à esquerda é similar à descrita anteriormente para um sistema stereo de dois canais, porém fixado na tela de vídeo. A situação ideal seria colocar as caixas acústicas frontais à direita e à esquerda alinhadas com a tela e à mesma distância dela. A menos que sua tela de vídeo seja muito grande, você pode preferir menos espaçamento entre as caixas à direita e à esquerda do que você teria em um sistema stereo dedicado, para música. Isto associa melhor o tamanho aparente da imagem sonora à imagem de vídeo.

Figure 3

As caixas acústicas compactas da linha Reference também podem ser usadas como caixas do canal surround. A melhor posição é geralmente no alto, nas paredes laterais e ligeiramente para trás da área onde você estará sentado. Muitas outras disposições também podem funcionar surpreendentemente bem, como atrás da onde você estará sentado ou até mesmo no chão, voltada para o teto, se for necessário. Se você direcionar as caixas acústicas para a área onde você estará sentado, estará destacando os sons específicos do canal traseiro. Se posicioná-las em outra direção, estará criando uma sensação maior de espaço. Experimente e encontre o som que melhor satisfaz a sua preferência.

MONTAGEM NA PAREDE E NO TETO

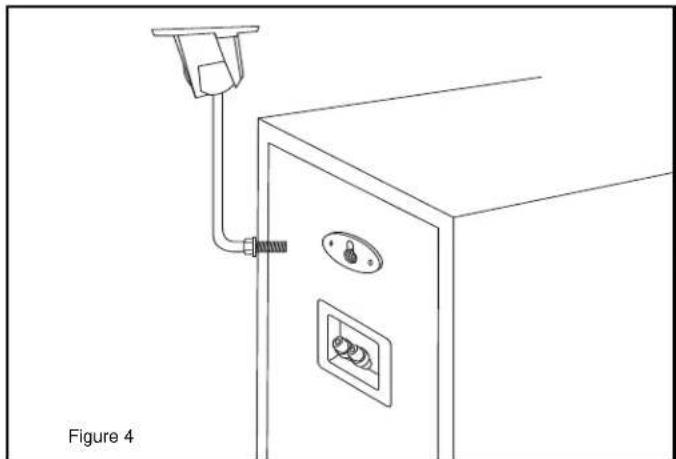

Alguns modelos possuem furos com rosca, para serem usados em suportes de parede ou de teto, além de furos de encaixe no painel traseiro para montagem embutida na parede. Se você for usar suportes, consulte as instruções para obter os detalhes de montagem. Para usar o furo de encaixe, tudo que você precisa é uma cabeça de parafuso de tamanho apropriado, ligeira-mente saliente em relação à parede. Se possível, o parafuso deve ser fixado a uma viga na parede (em casas de madeira). Do contrário, use buchas e parafusos apropriados para o tamanho e peso da caixa (veja a Figura 4).

CONEXÕES

Observação: A conexão adequada das caixas acústicas ao amplificador ou receiver é vital para a obtenção de boa qualidade de som. Siga cuidadosamente estas instruções. Conexões mal feitas podem causar o mau funcionamento do amplificador ou danificá-lo.

A fiação interna das caixas acústicas da linha Reference da Klipsch é feita com cabo Bandwidth Balanced® Monster®. A tecnologia Bandwidth Balanced® utiliza várias bitolas de fio de cobre de alta pureza, cuidadosamente selecionados e enrolados de forma a obter ótima transferência de sinal em todas as frequências. Você obterá o melhor desempenho de suas caixas acústicas se conectá-las ao seu amplificador ou receiver com o cabo Monster ou outro de qualidade similar. Recomendamos o uso de fios de cobre de bitola 16 AWG (1,0 mm) ou trançado de bitola mais grossa. Utilize uma bitola mais grossa para trechos mais longos, para reduzir a perda de potência do amplificador devido à resistência do fio.

Na parte traseira de cada caixa acústica existem dois conjuntos de conectores, um alimentando o tweeter e outro alimentando o woofer. Para fiação convencional, estes conjuntos são ligados um ao outro por placas de metal folheadas a ouro ou por conexões de fio, que podem ser removidas para dupla fiação ou para dupla amplificação. Explicaremos primeiro a fiação comum de um fio e depois as alternativas. Todas as informações relacionadas à fiação de fio único se aplicam também à de dois fios.

Fio nu. Separe os dois fios por cerca de 3 cm e retire a cobertura de aproximadamente 1 cm na extremidade de cada fio, deixando este trecho do fio nu. (Um descascador de fios simplifica esta operação, mas você pode usar um canivete, uma faca pequena ou um alicate para cortar a isolação). Torça bem os filamentos de cada fio para que fiquem bem em contato uns com os outros. Solte as porcas de um par de conectores até que os furos através dos conectores fiquem visíveis. Em seguida, insira os fios nus através dos furos. Rosqueie de volta as porcas até que apertem os fios. Certifique-se de que nenhum filamento de um fio esteja em contato com o outro conector ou com qualquer filamento do outro fio. Se você não seguir este aviso em qualquer uma das conexões, pode ocorrer dano ou mau funcionamento do amplificador.

Pinos. Muitos cabos para caixas acústicas pré-fabricados têm a extremidade em pinos de metal. Solte as porcas de um par de conectores até que os furos através dos conectores fiquem visíveis. Em seguida, insira os pinos através dos furos. Rosqueie de volta as porcas até que apertem os pinos, sem apertar demais. Certifique-se de que não há contato de metal com metal entre os dois pinos ou conectores. Se não seguir este aviso em qualquer uma das conexões, pode ocorrer dano ou mau funcionamento do amplificador.

Terminais abertos. Alguns cabos para caixas acústicas têm sua extremidade feita com terminais em forma de U chamados terminais abertos. Solte as porcas em um par de conectores e deslize o terminal aberto ao redor do metal do conector. Rosqueie de volta as porcas e aperte-as nos terminais. Certifique-se de que os terminais estejam bem apertados e imóveis. Certifique-se de que não há contato de metal com metal entre os dois terminais ou conectores. Se não seguir este aviso em qualquer uma das conexões, pode ocorrer dano ou mau funcionamento do amplificador.

EXISTEM OUTROS TIPOS DE CONECTORES ESPECIAIS DISPONÍVEIS QUE FACILITAM A CONEXÃO DE SUAS CAIXAS ACÚSTICAS. CONSULTE SEU REVENDEDOR AUTORIZADO KLIPSCH PARA OBTTER SUGESTÕES E INFORMAÇÕES DETALHADAS.

DA CAIXA ACÚSTICA PARA O AMPLIFICADOR: MANTENDO ALINHADO

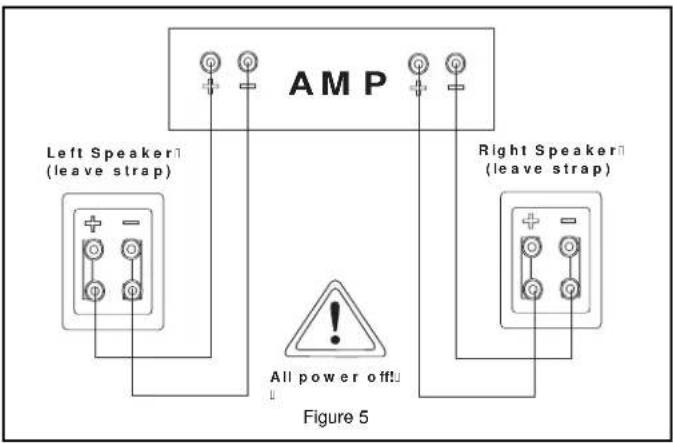

Uma das coisas mais importantes sobre a conexão de suas caixas acústicas é mantê-las na mesma polaridade, ou fase. Se elas forem conectadas fora de fase, haverá uma degradação no som em geral e nos graves em particular.

A maneira mais fácil de assegurar que suas caixas acústicas estão ligadas com os fios em fase é conectar sempre os terminas positivo e negativo de saída no seu amplificador ou receber aos correspondentes terminais de entrada nas caixas acústicas: positivo (+, vermelho) ao positivo e negativo (-, preto) ao negativo. (Veja a Figura 5.)

A maioria dos cabos para caixas acústicas pré-fabricados tem conectores coloridos que facilitam a correspondência correta das entradas e saídas. Se o seu cabo não tiver conectores coloridos, ou caso você esteja fazendo seu próprio cabo a partir de um cabo com dois fios, procure marcas de identificação no revestimento do cabo. Normalmente existem marcas impressas, uma faixa ou uma saliência ao longo de um dos fios.

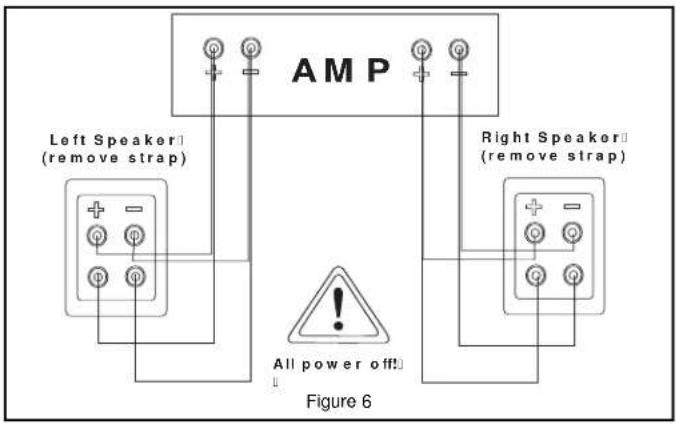

Fiação dupla: Na fiação dupla, cabos separados são conectados dos terminais de saída do amplificador ou receiver aos terminais de entrada da caixa acústica para o tweeter e o woofer (Veja a Figura 6). Isto resulta em uma menor resistência entre o amplificador e a caixa acústica do que a fiação com um único cabo da mesma bitola. Em alguns casos, pode-se preferir a fiação dupla em vez da fiação de fio único com uma bitola menor, que será mais grosso e provavelmente menos flexível.

Para fazer a fiação dupla em suas caixas acústicas da linha Reference, solte a porca nos conectores e retire as placas de metal ou conexões por fio que estejam ligando os terminais do tweeter e do woofer. Observando a polaridade correta (veja acima), conecte um cabo aos terminais do tweeter (superior) e outro aos terminais do woofer (inferior). Acompanhe os cabos de volta até o amplificador ou receiver e conecte-os ao mesmo canal. (Não conecte, por exemplo, um à saída da caixa A e outro à saída da caixa B em um amplificador ou receiver com saídas para dois conjuntos de caixas A/B.) Os amplificadores podem sofrer danos graves se as placas de metal não forem retiradas.

Amplificação dupla: Na amplificação dupla, o tweeter e o woofer são alimentados por amplificadores separados, que por sua vez são alimentados pela mesma saída de préamplificador. Não recomendamos a amplificação dupla de nenhuma de nossas caixas acústicas, uma vez que geralmente isso não traz nenhum benefício que não possa ser obtido pelo uso de um único amplificador maior. Além disso, isto pode causar uma grande degradação do som caso não seja feito de forma correta. Se você fizer a amplificação dupla, use o mesmo modelo de amplificador para as seções do tweeter e do woofer (para evitar a ocorrência de erros de resposta em frequência causados por ganhos de amplificadores diferentes). Certifique-se também de que foram retiradas as placas de metal que conectam os dois conjuntos de terminais de entrada das caixas acústicas. Os amplificadores podem sofrer danos graves se as placas de metal não forem retiradas.

CONFIGURAÇÕES DE GERENCIAMENTO DE GRAVES

Os receivers e processadores de som surround usam o que é conhecido como gerenciamento de graves para assegurar que as baixas frequências nos vários canais sejam enviadas às caixas acústicas que podem lidar bem com esse tipo de som e não sejam enviadas às caixas pequenas que não lidam bem com isso. Qualquer modelo de caixa acústica compacta da linha Reference da Klipsch pode ser configurado como Large (Grande) no menu de configuração do seu receiver ou processador, se necessário. Mas se o seu sistema tiver um bom subwoofer ativo, você provavelmente terá melhores resultados se usar a configuração Small (Pequena) e deixar o subwoofer cuidar dos graves, especialmente no caso de caixas acústicas que possuam um único woofer com menos de 6,5 pol. (16,5 cm) de diâmetro.

MANUTENÇÃO E LIMPEZA

A única coisa que você vai precisar fazer para limpar as caixas acústicas é retirar a poeira de vez em quando. Nunca use limpadores abrasivos ou à base de solventes e detergentes fortes. As grades podem ser limpas com a escova que vem com um aspirador de pó.

GARANTIA FORA DOS ESTADOS UNIDOS E CANADÁ

A garantia deste produto, quando vendido para um cliente fora dos Estados Unidos ou Canadá, deve estar de acordo com a legislação em vigor e é de inteira responsabilidade do distribuidor que vendeu o produto. Para obter os serviços aplicáveis previstos na garantia, entre em contato com o representante de quem você comprou o produto ou com o distribuidor do produto.
