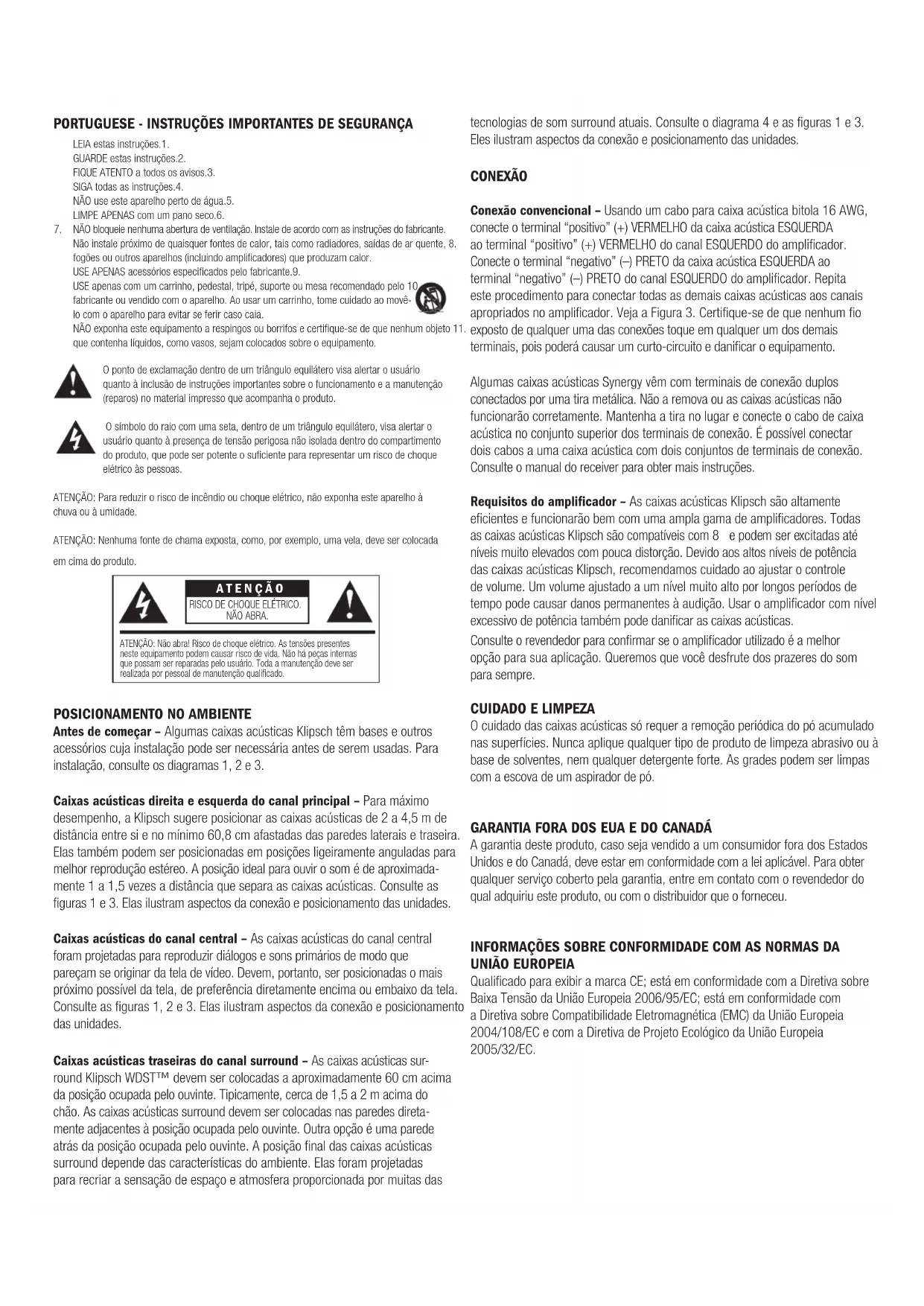

F30 - Alto-falante KLIPSCH - Manual de utilização gratuito

MANUAL DE UTILIZADOR F30 KLIPSCH

GUARDE estas instruções.2.

FIQUE ATENTO a todos os avisos.3.

SIGA todas as instruções.4.

NÃO use este aparelho perto de água.5.

LIMPE APENAS com um pano seco.6.

NÃO bloqueie nenhuma abertura de ventilação. Instale de acordo com as instruções do fabricante.7.

Não instale próximo de quaisquer fontes de calor, tais como radiadores, saídas de ar quente, 8.

fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.

USE APENAS acessórios especificados pelo fabricante.9.

USE apenas com um carrinho, pedestal, tripé, suporte ou mesa recomendado pelo 10.

fabricante ou vendido com o aparelho. Ao usar um carrinho, tome cuidado ao movê-

lo com o aparelho para evitar se ferir caso caia.

NÃO exponha este equipamento a respingos ou borrifos e certifique-se de que nenhum objeto 11.

que contenha líquidos, como vasos, sejam colocados sobre o equipamento.

O ponto de exclamação dentro de um triângulo equilátero visa alertar o usuário

quanto à inclusão de instruções importantes sobre o funcionamento e a manutenção

(reparos) no material impresso que acompanha o produto.

O símbolo do raio com uma seta, dentro de um triângulo equilátero, visa alertar o

usuário quanto à presença de tensão perigosa não isolada dentro do compartimento

do produto, que pode ser potente o suficiente para representar um risco de choque

elétrico às pessoas.

ATENÇÃO: Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à

ATENÇÃO: Nenhuma fonte de chama exposta, como, por exemplo, uma vela, deve ser colocada

POSICIONAMENTO NO AMBIENTE Antes de começar – Algumas caixas acústicas Klipsch têm bases e outros

acessórios cuja instalação pode ser necessária antes de serem usadas. Para

instalação, consulte os diagramas 1, 2 e 3.

Caixas acústicas direita e esquerda do canal principal – Para máximo

desempenho, a Klipsch sugere posicionar as caixas acústicas de 2 a 4,5 m de

distância entre si e no mínimo 60,8 cm afastadas das paredes laterais e traseira.

Elas também podem ser posicionadas em posições ligeiramente anguladas para

melhor reprodução estéreo. A posição ideal para ouvir o som é de aproximada-

mente 1 a 1,5 vezes a distância que separa as caixas acústicas. Consulte as

figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas do canal central – As caixas acústicas do canal central

foram projetadas para reproduzir diálogos e sons primários de modo que

pareçam se originar da tela de vídeo. Devem, portanto, ser posicionadas o mais

próximo possível da tela, de preferência diretamente encima ou embaixo da tela.

Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento

Caixas acústicas traseiras do canal surround – As caixas acústicas sur-

round Klipsch WDST™ devem ser colocadas a aproximadamente 60 cm acima

da posição ocupada pelo ouvinte. Tipicamente, cerca de 1,5 a 2 m acima do

chão. As caixas acústicas surround devem ser colocadas nas paredes direta-

mente adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede

atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas

surround depende das características do ambiente. Elas foram projetadas

para recriar a sensação de espaço e atmosfera proporcionada por muitas das

tecnologias de som surround atuais. Consulte o diagrama 4 e as figuras 1 e 3.

Eles ilustram aspectos da conexão e posicionamento das unidades.

CONEXÃO Conexão convencional – Usando um cabo para caixa acústica bitola 16 AWG,

conecte o terminal “positivo” (+) VERMELHO da caixa acústica ESQUERDA

terminal “negativo” (–) PRETO do canal ESQUERDO do amplificador. Repita

este procedimento para conectar todas as demais caixas acústicas aos canais

apropriados no amplificador. Veja a Figura 3. Certifique-se de que nenhum fio

exposto de qualquer uma das conexões toque em qualquer um dos demais

terminais, pois poderá causar um curto-circuito e danificar o equipamento.

Algumas caixas acústicas Synergy vêm com terminais de conexão duplos

conectados por uma tira metálica. Não a remova ou as caixas acústicas não

funcionarão corretamente. Mantenha a tira no lugar e conecte o cabo de caixa

acústica no conjunto superior dos terminais de conexão. É possível conectar

dois cabos a uma caixa acústica com dois conjuntos de terminais de conexão.

Consulte o manual do receiver para obter mais instruções.

Requisitos do amplificador – As caixas acústicas Klipsch são altamente

eficientes e funcionarão bem com uma ampla gama de amplificadores. Todas

as caixas acústicas Klipsch são compatíveis com 8 Ω e podem ser excitadas até

níveis muito elevados com pouca distorção. Devido aos altos níveis de potência

das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle

de volume. Um volume ajustado a um nível muito alto por longos períodos de

tempo pode causar danos permanentes à audição. Usar o amplificador com nível

excessivo de potência também pode danificar as caixas acústicas.

Consulte o revendedor para confirmar se o amplificador utilizado é a melhor

opção para sua aplicação. Queremos que você desfrute dos prazeres do som

CUIDADO E LIMPEZA O cuidado das caixas acústicas só requer a remoção periódica do pó acumulado

nas superfícies. Nunca aplique qualquer tipo de produto de limpeza abrasivo ou à

base de solventes, nem qualquer detergente forte. As grades podem ser limpas

com a escova de um aspirador de pó.

GARANTIA FORA DOS EUA E DO CANADÁ

A garantia deste produto, caso seja vendido a um consumidor fora dos Estados

Unidos e do Canadá, deve estar em conformidade com a lei aplicável. Para obter

qualquer serviço coberto pela garantia, entre em contato com o revendedor do

qual adquiriu este produto, ou com o distribuidor que o forneceu.

INFORMAÇÕES SOBRE CONFORMIDADE COM AS NORMAS DA UNIÃO EUROPEIA Qualificado para exibir a marca CE; está em conformidade com a Diretiva sobre

Baixa Tensão da União Europeia 2006/95/EC; está em conformidade com

a Diretiva sobre Compatibilidade Eletromagnética (EMC) da União Europeia

2004/108/EC e com a Diretiva de Projeto Ecológico da União Europeia

ATENÇÃO RISCO DE CHOQUE ELÉTRICO.

NÃO ABRA. ATENÇÃO: Não abra! Risco de choque elétrico. As tensões presentes neste equipamento podem causar risco de vida. Não há peças internas que possam ser reparadas pelo usuário. Toda a manutenção deve ser realizada por pessoal de manutenção qualificado.aVISO SOBre a DIretIVa Weee

Nota: Esta marca se aplica apenas aos países da União Europeia (UE) e à

Este aparelho está rotulado em conformidade com a Diretiva

Europeia 2002/96/EC relativa a resíduos de equipamentos elétricos

e eletrônicos (WEEE). Este rótulo indica que este produto não deve

ser descartado junto com lixo residencial. Deve ser levado para uma

instalação apropriada para ser recuperado e reciclado.

reGIStrO DO prODUtO Registre o produto on-line no site www.klipsch.com/register.

A Klipsch o manterá atualizado sobre novos produtos e promoções. •

Suas informações pessoais nunca serão vendidas a terceiros. •

As informações solicitadas para registro do produto não são usadas para fins •

Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços

cobertos pela garantia.figura 3

(colocar atrás ou embaixo,

Caixas acústicas surround para instalação em parede

instalação em parede

Parafusos de cabeça chata para

figura 2 AcimaAbaixo
