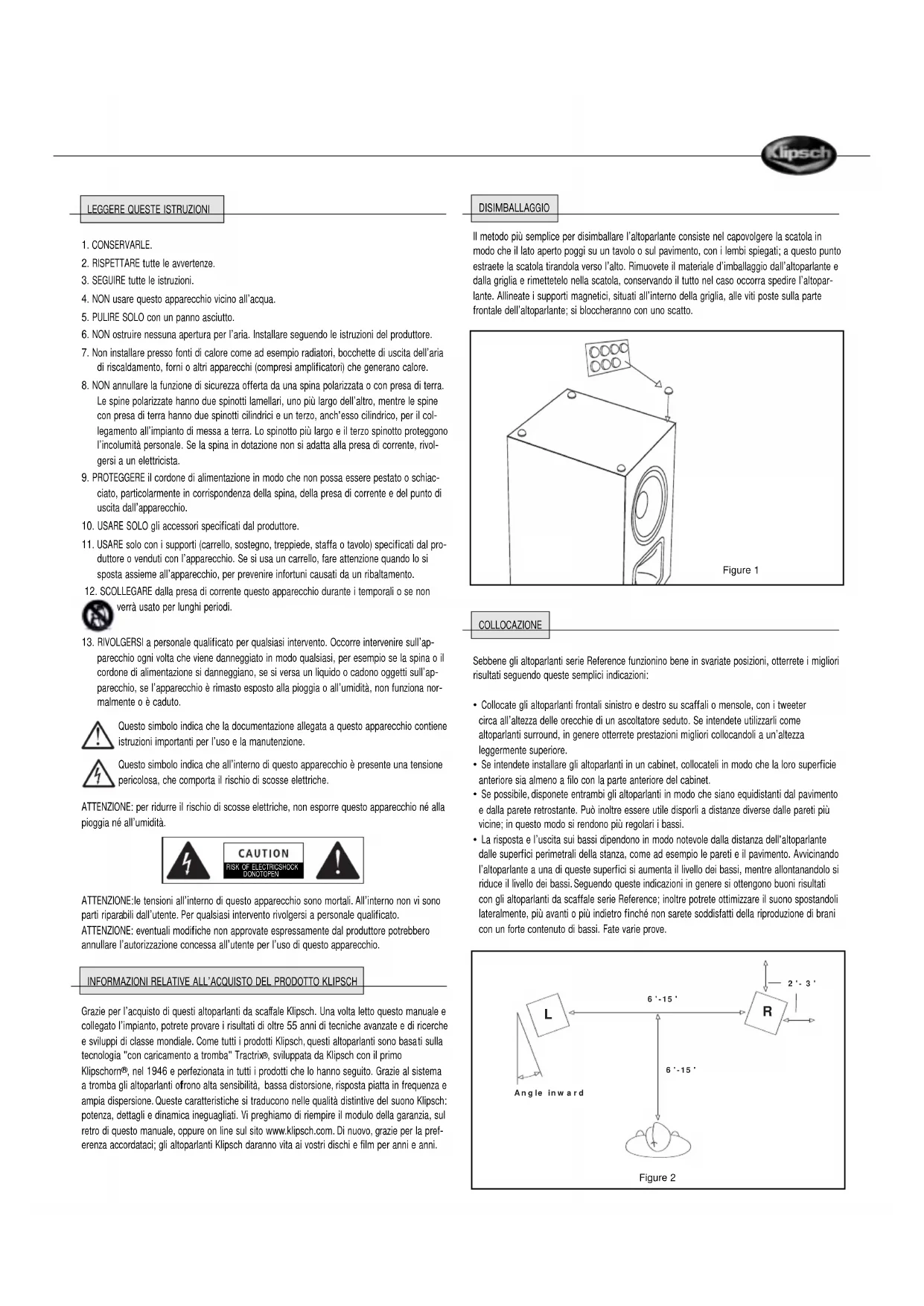

MANUALE UTENTE RB61 II KLIPSCH

2. RISPETTARE tutte le avvertenze.

3. SEGUIRE tutte le istruzioni.

4. NON usare questo apparecchio vicino all’acqua.

5. PULIRE SOLO con un panno asciutto.

6. NON ostruire nessuna apertura per l’aria. Installare seguendo le istruzioni del produttore.

7. Non installare presso fonti di calore come ad esempio radiatori, bocchette di uscita dell’aria

di riscaldamento, forni o altri apparecchi (compresi amplificatori) che generano calore.

8. NON annullare la funzione di sicurezza offerta da una spina polarizzata o con presa di terra.

Le spine polarizzate hanno due spinotti lamellari, uno più largo dell’altro, mentre le spine

con presa di terra hanno due spinotti cilindrici e un terzo, anch'esso cilindrico, per il col-

legamento all’impianto di messa a terra. Lo spinotto più largo e il terzo spinotto proteggono

l’incolumità personale. Se la spina in dotazione non si adatta alla presa di corrente, rivol-

gersi a un elettricista.

9. PROTEGGERE il cordone di alimentazione in modo che non possa essere pestato o schiac-

ciato, particolarmente in corrispondenza della spina, della presa di corrente e del punto di

uscita dall’apparecchio.

10. USARE SOLO gli accessori specificati dal produttore.

11. USARE solo con i supporti (carrello, sostegno, treppiede, staffa o tavolo) specificati dal pro-

duttore o venduti con l’apparecchio. Se si usa un carrello, fare attenzione quando lo si

sposta assieme all’apparecchio, per prevenire infortuni causati da un ribaltamento.

12. SCOLLEGARE dalla presa di corrente questo apparecchio durante i temporali o se non

verrà usato per lunghi periodi.

13. RIVOLGERSI a personale qualificato per qualsiasi intervento. Occorre intervenire sull’ap-

parecchio ogni volta che viene danneggiato in modo qualsiasi, per esempio se la spina o il

cordone di alimentazione si danneggiano, se si versa un liquido o cadono oggetti sull’ap-

parecchio, se l’apparecchio è rimasto esposto alla pioggia o all’umidità, non funziona nor-

malmente o è caduto.

Questo simbolo indica che la documentazione allegata a questo apparecchio contiene

istruzioni importanti per l’uso e la manutenzione.

Questo simbolo indica che all’interno di questo apparecchio è presente una tensione

pericolosa, che comporta il rischio di scosse elettriche.

ATTENZIONE: per ridurre il rischio di scosse elettriche, non esporre questo apparecchio né alla

pioggia né all’umidità.

le tensioni all’interno di questo a

pparecchio sono mortali.

All’interno non vi sono

Per qualsiasi intervento rivolgersi a personale qualificato.

ATTENZIONE: eventuali modifiche non approvate espressamente dal produttore potrebbero

annullare l’autorizzazione concessa all’utente per l’uso di questo a

INFORMAZIONI RELATIVE ALL’ACQUISTO DEL PRODOTTO KLIPSCH Grazie per l’acquisto di questi altoparlanti da scaf

Una volta letto questo manuale e

collegato l’impianto, potrete provare i risultati di oltre 55 anni di tecniche avanzate e di ricerche

e sviluppi di classe mondiale.

Come tutti i prodotti Klipsch,

questi altoparlanti sono basa

sviluppata da Klipsch con il primo

, nel 1946 e perfezionata in tutti i prodotti che lo hanno seguito. Grazie al sistema

a tromba gli altoparlanti of

frono alta sensibilità,

Queste caratteristiche si traducono nelle qualità distintive del suono Klipsch:

potenza, dettagli e dinamica ineguagliati. Vi preghiamo di riempire il modulo della garanzia, sul

retro di questo manuale,

oppure on line sul sito www

taci; gli altoparlanti Klipsch daranno vita ai vostri dischi e film per anni e anni.

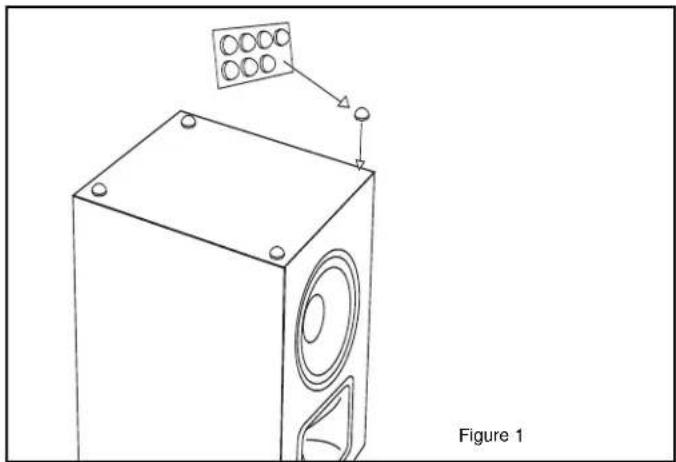

DISIMBALLAGGIO Il metodo più semplice per disimballare l’altoparlante consiste nel capovolgere la scatola in

modo che il lato aperto poggi su un tavolo o sul pavimento, con i lembi spiegati; a questo punto

estraete la scatola tirandola verso l’alto. Rimuovete il materiale d’imballaggio dall’altoparlante e

dalla griglia e rimettetelo nella scatola, conservando il tutto nel caso occorra spedire l’altopar-

lante. Allineate i supporti magnetici, situati all’interno della griglia, alle viti poste sulla parte

frontale dell’altoparlante; si bloccheranno con uno scatto.

COLLOCAZIONE Sebbene gli altoparlanti serie Reference funzionino bene in svariate posizioni, otterrete i migliori

risultati seguendo queste semplici indicazioni:

• Collocate gli altoparlanti frontali sinistro e destro su scaffali o mensole, con i tweeter

circa all’altezza delle orecchie di un ascoltatore seduto. Se intendete utilizzarli come

altoparlanti surround, in genere otterrete prestazioni migliori collocandoli a un’altezza

leggermente superiore.

• Se intendete installare gli altoparlanti in un cabinet, collocateli in modo che la loro superficie

anteriore sia almeno a filo con la parte anteriore del cabinet.

disponete entrambi gli altoparlanti in modo che siano equidistanti dal pa

e dalla parete retrostante. Può inoltre essere utile disporli a distanze diverse dalle pareti più

vicine; in questo modo si rendono più regolari i bassi.

• La risposta e l’uscita sui bassi dipendono in modo notevole dalla distanza dell'altoparlante

dalle superfici perimetrali della stanza, come ad esempio le pareti e il pavimento. Avvicinando

l’altoparlante a una di queste superfici si aumenta il livello dei bassi, mentre allontanandolo si

riduce il livello dei bassi.

Seguendo queste indicazioni in genere si ottengono buoni risultati

con gli altoparlanti da scaffale serie Reference; inoltre potrete ottimizzare il suono spostandoli

lateralmente, più avanti o più indietro finché non sarete soddisfatti della riproduzione di brani

orte contenuto di bassi. Fate varie prove.

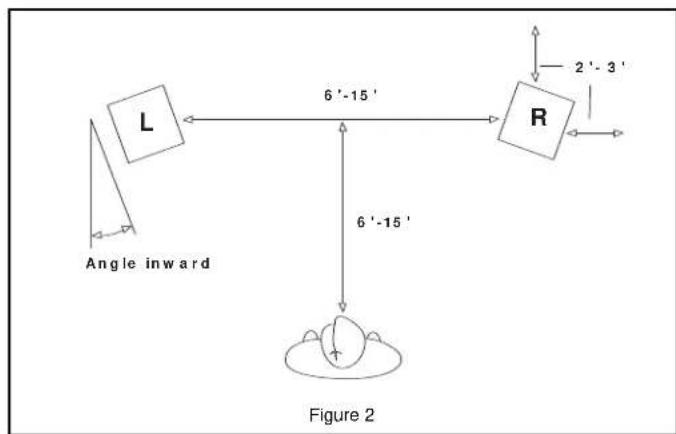

R L Figure 2REFERENCE SERIES Impianto stereo a due canali: La figura 2 illustra una disposizione tipica degli altoparlanti per

un impianto stereo a due canali. Un buon punto di partenza consiste nel creare un triangolo

equilatero formato dagli altoparlanti e dalla posizione dell’ascoltatore. A seconda delle

dimensioni della stanza e della disposizione dei mobili, potrebbe risultare utile aumentare o

ridurre leggermente la distanza tra la posizione d’ascolto e la linea ideale che congiunge gli

altoparlanti; cercate comunque di mantenere questi ultimi sempre simmetrici con la posizione

d’ascolto, per ottenere la migliore immagine stereo. Può anche essere utile orientare l

eggermente gli altoparlanti verso la posizione d’ascolto se sono molto lontani tra di loro.

Configurazione dell’impianto stereo per un’ampia copertura: Se vi interessa ottenere una

buona ricezione dei suoni da qualsiasi posizione nella stanza anziché in un punto particolare,

può essere preferibile allontanare gli altoparlanti spostandoli lungo le pareti adiacenti, in modo

da creare una grande "L". Ciò non solo consente di ottenere un’ottima immagine stereo ma

produce un suono spaziale e ben bilanciato, con una buona copertura.

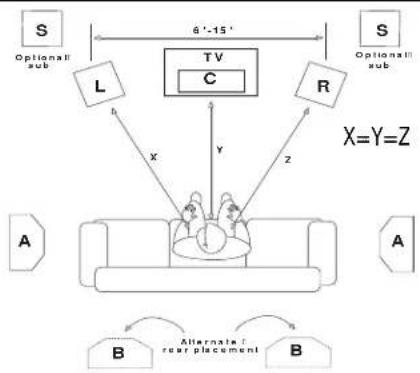

Impianto Home Theater: La figura 3 illustra una tipica configurazione di altoparlanti per un

impianto home theater, con un paio di altoparlanti da scaffale collocati frontalmente a sinistra

e a destra, un altoparlante per il canale centrale posto in orizzontale tra di essi e una coppia

altoparlanti surround sulle pareti laterali. Il metodo base di collocazione degli altoparlanti

frontali sinistro e destro è simile a quello descritto in precedenza per un impianto stereo a

due canali, ma occorre tenere presente la posizione dello schermo; idealmente, gli altoparlanti

devono essere allineati allo schermo ed equidistanti da esso. A meno che lo schermo non sia

molto grande, può essere preferibile una distanza minore tra gli altoparlanti dell'Home Theater

che tra quelli di un impianto stereo utilizzato esclusivamente per la riproduzione di brani

musicali. Ciò può consentire di associare meglio le dimensioni apparenti dell’immagine audio

con l’immagine video.

Gli altoparlanti da scaffale serie Reference sono utilizzabili anche come altoparlanti surround. In

genere il punto migliore in cui collocarli è in alto,

sulle pareti, ai lati e leggermente dietro l’area

di ascolto. Anche altre posizioni possono dare buoni risultati – ad esempio dietro l’area di

ascolto o, se non ci fossero alternative, sul pavimento, orientati verso il soffitto. Orientando gli

altoparlanti verso l’area di ascolto si esaltano i suoni del canale posteriore,

nella direzione opposta si produce una maggiore spaziosità del suono. Fate varie prove finché il

suono non è soddisfacente

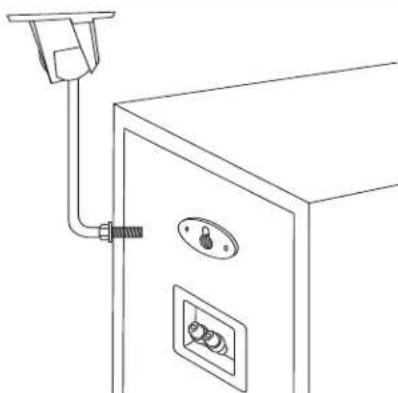

MONTAGGIO A PARETE E SUL SOFFITTO Alcuni modelli sono dota

ti di inserti filetta

ti per il fissaggio a staffe da parete o soffitto, nonché

di fori sul pannello posteriore che consentono di montarli a filo sulle pareti. Se intendete usare

staffe, seguite le apposite istruzioni. Per adoperare un foro basta inserire nella parete una vite

con una testa di dimensioni ada

lasciando sporgere quest’ultima

leggermente dalla parete. La vite va inserita nella parte in muratura o in un montante di

legno; se ciò non è possibile, adoperate tasselli per cartongesso adeguati per il peso

dell’altoparlante (vedi Figura 4).

CONNESSIONI Nota: per ottenere una buona qualità del suono, è essenziale collegare correttamente gli

altoparlanti all’amplificatore o al ricevitore. Seguite scrupolosamente queste istruzioni.

Connessioni inadeguate possono causare un malfunzionamento dell’amplificatore o anche

Gli altoparlanti Klipsch serie Reference impiegano internamente cavi Bandwidth Balanced™

è basata sull’utilizzo di conduttori

di rame di grande purezza, di vari diametri, selezionati accuratamente e attorcigliati in

modo da assicurare una propagazione ottimale del segnale a tutte le frequenze. Potete

ottenere i migliori risultati dagli altoparlanti se li collegate all’amplificatore o al ricevitore

con cavi Monster Cable o di qualità simile, reperibili presso il rivenditore.Vi suggeriamo

di adoperare cavi di rame in trefoli, con diametro uguale o maggiore di 1,29 mm (misura

americana AWG uguale o minore di 16). Usate cavi di diametro maggiore per i percorsi più

lunghi, in modo da ridurre l’attenuazione del segnale dell’amplificatore causata dalla

resistenza dei cavi.

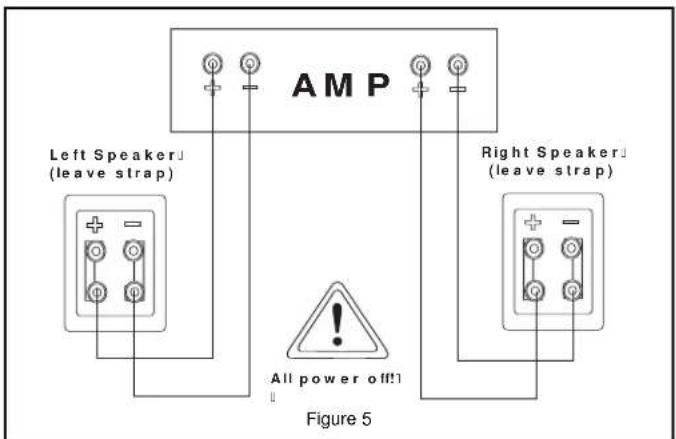

Sul pannello posteriore di ciascun altoparlante ci sono due coppie di terminali cilindrici; una

è l’ingresso del tweeter e l’altra è l’ingresso del woofer. Le due coppie di terminali sono

collegate fra di loro mediante ponticelli o piattine metalliche placcate in oro, che vanno las-

te in posizione per il ca

ggio convenzionale, mentre vanno rimosse per altri due tipi di

cablaggio, quello "doppio" e quello con due amplificatori. Di seguito sono spiegati prima il

cablaggio ordinario, con cavi singoli, e poi i cablaggi alternativi. Tutte le informazioni sul

cablaggio con cavi singoli sono pertinenti anche al cablaggio doppio.

TIPI DI CONNETT ORE Conduttori nudi. Stacca

vi l’uno dall’altro per circa 2,5 centimetri e asporta

circa 6 mm di isolante dall’estremità di ciascuno (l’operazione risulta più facile usando una

pinza spellafili, ma si può utilizzare un normale temperino multiuso per tagliare l’isolante

lungo il diametro sino al conduttore nudo).

te bene tra di loro i tref

Allentate i dadi di una coppia di terminali cilindrici fino a esporre i fori praticati

su di essi e infilate i conduttori nei fori. Serrate bene i dadi a mano.Accertatevi che nessun

olo di un conduttore tocchi il terminale cilindrico a cui è connesso l’altro conduttore o i

oli di quest’ultimo. La mancata osservanza di questa precauzione può causare un mal-

funzionamento dell’amplificatore o anche danneggiarlo.

Pin. Molti tipi di cavi da altoparlante preassemblati sono terminati con spinotti metallici

(pin). Allentate i dadi di una coppia di terminali cilindrici fino a esporre i fori praticati su di

te bene i dadi a mano; non serrate eccessivamente.

Accertatevi che nessun pin di un cavo tocchi il terminale cilindrico a cui è connesso l’altro

cavo o il pin di quest’ultimo. La mancata osservanza di questa precauzione può causare un

malfunzionamento dell’amplifica

S S LR C TV Y X Z Optional sub Optional sub X=Y=Z  Alternate rear placement

A A B B X=Y=Z Figure 4Per collegare gli altoparlanti serie Reference mediante cablaggio doppio, allentate i dadi dei

terminali cilindrici e togliete i ponticelli o le piattine metalliche che connettono fra di loro i

terminali del woofer e del tweeter. Osservando la giusta polarità (vedi sezione precedente),

collegate un cavo ai terminali cilindrici del tweeter (quelli superiori) e un altro ai terminali

cilindrici del woofer (quelli inferiori). Collegate entrambi i cavi all’amplificatore o al ricevitore,

allo stesso canale (non collegate, ad esempio, un cavo all’uscita A e l’altro all’uscita B per

altoparlanti su un amplificatore o ricevitore dotato di selettore A/B). Gli amplificatori possono

subire danni gravi se non si tolgono le piattine.

Cablaggio con due amplificatori: Con questo tipo di cablaggio il tweeter e il woofer sono

pilotati da amplificatori separati, che ricevono il segnale dalla stessa uscita del preamplifi-

catore. Sconsigliamo questo tipo di cablaggio per i nostri amplificatori, dato che in genere

offre gli stessi vantaggi ottenibili semplicemente con un solo amplificatore più potente,

mentre se eseguito nel modo sbagliato può causare una grave degradazione del suono. Se

decidete di utilizzare comunque questo tipo di cablaggio, usate lo stesso modello di amplifi-

catore per il tweeter e per il woofer (per prevenire errori nella risposta in frequenza causati

da guadagni diversi degli amplificatori) e accertatevi che le piattine che collegano le due

coppie di terminali di ingresso sull’altoparlante siano state rimosse. Gli amplificatori pos-

sono subire danni gravi se non si tolgono le piattine.

IMPOSTAZIONI PER LA GESTIONE DEI BASSI I ricevitori e i processori surround utilizzano un sistema detto "gestione dei bassi" per assi-

curare che le basse frequenze sui vari canali siano trasmesse agli altoparlanti in grado di

riprodurle bene e non agli altoparlanti più piccoli, che non possono riprodurle adeguata-

mente. Qualsiasi modello di altoparlante da scaffale Klipsch serie Reference è impostabile,

se necessario, su Large dall’apposito menu disponibile sul ricevitore o sul processore. Ma

se il vostro impianto include un subwoofer con potenza adeguata, probabilmente otterrete

risultati migliori utilizzando l’impostazione Small e lasciando che il subwoofer riproduca i

bassi estremi. Questo vale specialmente nel caso di altoparlanti dotati di un solo woofer di

diametro inferiore a 16,5 centimetri.

CURA E PULIZIA Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicate mai abrasivi o

detergenti forti o a base di solvente. Potete pulire le griglie con l’accessorio a spazzola di

GARANZIA APPLICABILE FUORI DEGLI USA E DEL CANADA Se questo prodotto viene venduto fuori degli USA o del Canada, esso è coperto da una

garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità

del distributore del prodotto stesso.

Per richiedere un intervento in garanzia rivolgersi al

rivenditore o al distributore.

Terminali a forcella. Alcuni tipi di cavi da altoparlante hanno terminali a forcella. Allentate

i dadi di una coppia di terminali cilindrici e inserite su questi i terminali a forcella. Serrate i

dadi a mano e verificate che i terminali a forcella rimangano bloccati. Accertatevi che nes-

sun terminale a forcella di un cavo tocchi il terminale cilindrico a cui è connesso l’altro

cavo o il terminale a forcella di quest’ultimo. La mancata osservanza di questa precauzione

può causare un malfunzionamento dell’amplificatore o anche danneggiarlo.

SONO DISPONIBILI ALTRI TIPI DI CONNETTORI SPECIALI PER FACILITARE IL COLLEGAMEN-

TO DEGLI ALTOPARLANTI. PER SUGGERIMENTI E ULTERIORI INFORMAZIONI RIVOLGETEVI AL RIVENDITORE KLIPSCH.

MANTENIMENTO DELLA POLARITÀ TRA ALTOPARLANTI E AMPLIFICATORE Uno degli aspetti più importanti, per quanto riguarda il collegamento degli altoparlanti, è

mantenerli alla stessa polarità, ossia in fase. Lo sfasamento può infatti causare una

degradazione dei bassi e dell’immagine audio.

Il metodo più facile per assicurarsi che gli altoparlanti siano cablati in fase consiste nel col-

legare sempre i terminali di uscita positivo e negativo dell’amplificatore o del ricevitore ai

terminali di ingresso corrispondenti degli altoparlanti: positivo ("+", colore rosso) con positi-

vo e negativo ("—", colore nero) con negativo (vedi Figura 5).

La maggior parte dei cavi da altoparlante pre-terminati hanno connettori colorati per

facilitare il giusto collegamento tra ingressi e uscite. Se i connettori che intendete usare

non sono codificati a colori o se costruirete voi stessi i cavi utilizzando coppie di cavi a due

te i segni di identificazione sull’isolante dei due conduttori; in genere su

uno di essi c’è un codice stampato, una striscia o una nervatura.

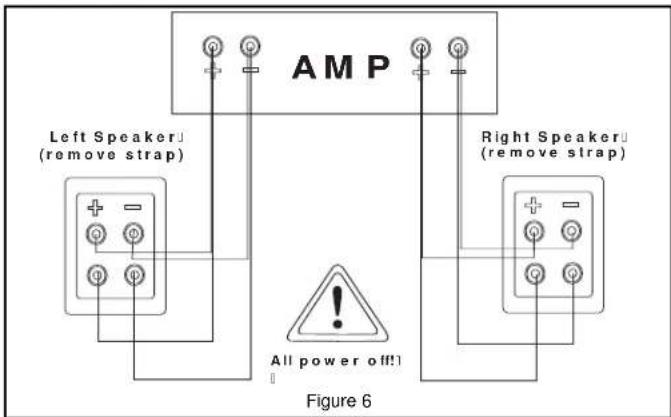

Cablaggio doppio: Questo tipo di cablaggio consiste nel collegare cavi separati tra i

terminali di uscita dell’amplificatore o del ricevitore e i terminali di ingresso del tweeter e

del woofer (vedi Figura 6).

Si ottiene così una resistenza elettrica tra l’amplifica

l’altoparlante più bassa che se si fosse adoperato un solo cavo avente lo stesso diametro.

In alcuni casi il cablaggio doppio può essere preferibile al cablaggio con un solo cavo

anche se di diametro ma

to che quest’ultimo sarà più spesso e proba
