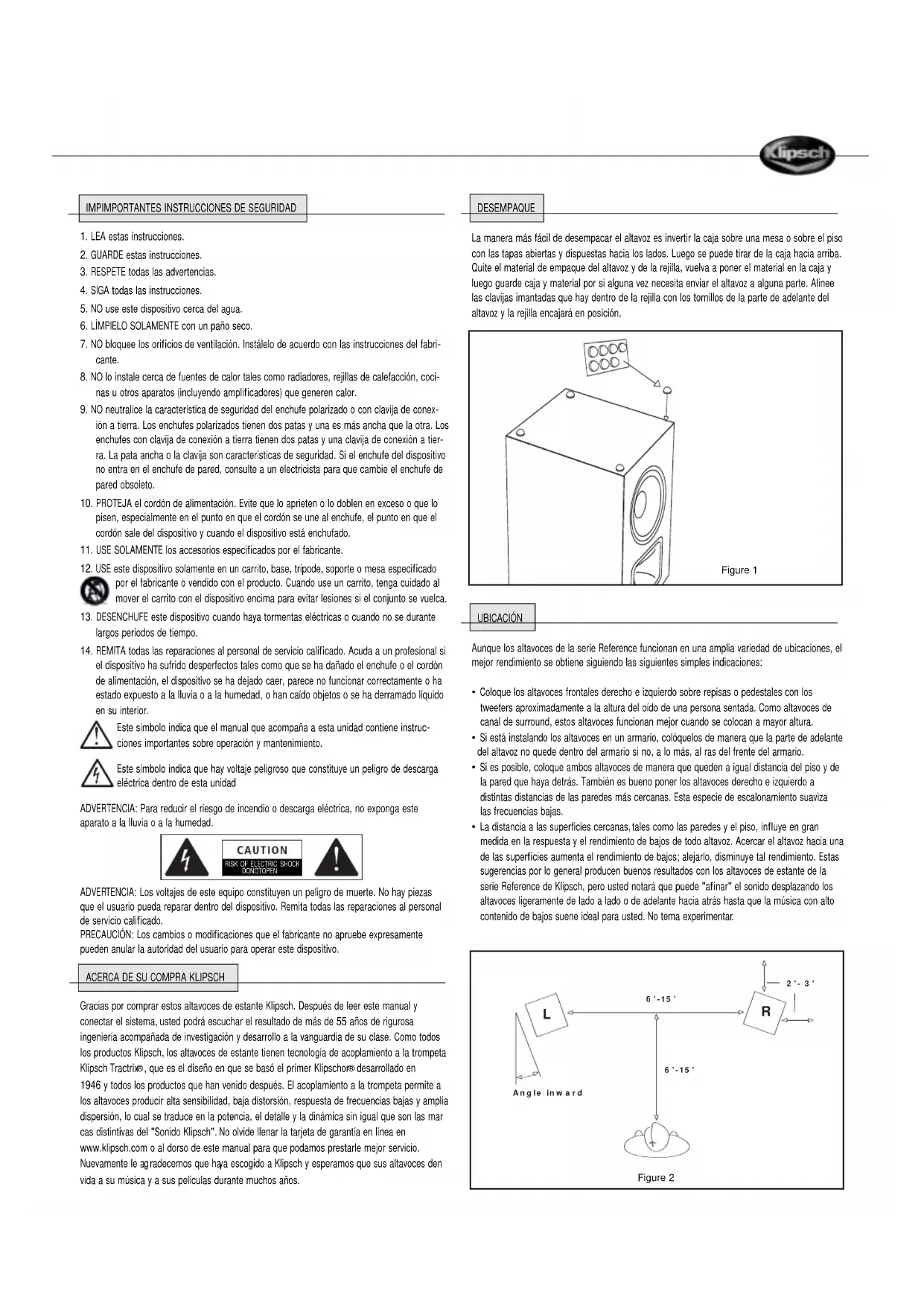

MANUAL DE USUARIO RB61 II KLIPSCH

2. GUARDE estas instrucciones.

3. RESPETE todas las advertencias.

4. SIGA todas las instrucciones.

5. NO use este dispositivo cerca del agua.

6. LÍMPIELO SOLAMENTE con un paño seco.

7. NO bloquee los orificios de ventilación. Instálelo de acuerdo con las instrucciones del fabri-

8. NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de calefacción, coci-

nas u otros aparatos (incluyendo amplificadores) que generen calor.

9. NO neutralice la característica de seguridad del enchufe polarizado o con clavija de conex-

ión a tierra. Los enchufes polarizados tienen dos patas y una es más ancha que la otra. Los

enchufes con clavija de conexión a tierra tienen dos patas y una clavija de conexión a tier-

ra. La pata ancha o la clavija son características de seguridad. Si el enchufe del dispositivo

no entra en el enchufe de pared, consulte a un electricista para que cambie el enchufe de

10. PROTEJA el cordón de alimentación. Evite que lo aprieten o lo doblen en exceso o que lo

pisen, especialmente en el punto en que el cordón se une al enchufe, el punto en que el

cordón sale del dispositivo y cuando el dispositivo está enchufado.

11. USE SOLAMENTE los accesorios especificados por el fabricante.

12. USE este dispositivo solamente en un carrito, base, trípode, soporte o mesa especificado

por el fabricante o vendido con el producto. Cuando use un carrito, tenga cuidado al

mover el carrito con el dispositivo encima para evitar lesiones si el conjunto se vuelca.

13. DESENCHUFE este dispositivo cuando haya tormentas eléctricas o cuando no se durante

largos períodos de tiempo.

14. REMITA todas las reparaciones al personal de servicio calificado. Acuda a un profesional si

el dispositivo ha sufrido desperfectos tales como que se ha dañado el enchufe o el cordón

de alimentación, el dispositivo se ha dejado caer, parece no funcionar correctamente o ha

estado expuesto a la lluvia o a la humedad, o han caído objetos o se ha derramado líquido

Este símbolo indica que el manual que acompaña a esta unidad contiene instruc-

ciones importantes sobre operación y mantenimiento.

Este símbolo indica que hay voltaje peligroso que constituye un peligro de descarga

eléctrica dentro de esta unidad

ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este

aparato a la lluvia o a la humedad.

Los voltajes de este equipo constituyen un peligro de muerte. No hay piezas

que el usuario pueda reparar dentro del dispositivo. Remita todas las reparaciones al personal

de servicio calificado.

PRECAUCIÓN: Los cambios o modificaciones que el fabricante no apruebe expresamente

pueden anular la autoridad del usuario para operar este dispositivo.

ACERCA DE SU COMPRA KLIPSCH Gracias por comprar estos altavoces de estante Klipsch. Después de leer este manual y

conectar el sistema,

usted podrá escuchar el resultado de más de 55 años de rigurosa

ingeniería acompañada de investigación y desarrollo a la vanguardia de su clase. Como todos

los productos Klipsch,

voces de estante tienen tecnología de acoplamiento a la trompeta

, que es el diseño en que se basó el primer Klipschor

1946 y todos los productos que han venido después. El acoplamiento a la trompeta permite a

los altavoces producir alta sensibilidad, baja distorsión, respuesta de frecuencias bajas y amplia

dispersión, lo cual se traduce en la potencia, el detalle y la dinámica sin igual que son las mar

cas distintivas del "Sonido Klipsch".

No olvide llenar la tarjeta de garantía en línea en

www.klipsch.com o al dorso de este manual para que podamos prestarle mejor servicio.

ya escogido a Klipsch y esperamos que sus altavoces den

vida a su música y a sus películas durante muchos años.

DESEMPAQUE La manera más fácil de desempacar el altavoz es invertir la caja sobre una mesa o sobre el piso

con las tapas abiertas y dispuestas hacia los lados. Luego se puede tirar de la caja hacia arriba.

Quite el material de empaque del altavoz y de la rejilla, vuelva a poner el material en la caja y

luego guarde caja y material por si alguna vez necesita enviar el altavoz a alguna parte. Alinee

las clavijas imantadas que hay dentro de la rejilla con los tornillos de la parte de adelante del

altavoz y la rejilla encajará en posición.

UBICACIÓN Aunque los altavoces de la serie Reference funcionan en una amplia variedad de ubicaciones, el

mejor rendimiento se obtiene siguiendo las siguientes simples indicaciones:

• Coloque los altavoces frontales derecho e izquierdo sobre repisas o pedestales con los

tweeters aproximadamente a la altura del oído de una persona sentada. Como altavoces de

canal de surround, estos altavoces funcionan mejor cuando se colocan a mayor altura.

• Si está instalando los altavoces en un armario, colóquelos de manera que la parte de adelante

del altavoz no quede dentro del armario si no, a lo más, al ras del frente del armario.

• Si es posible, coloque ambos altavoces de manera que queden a igual distancia del piso y de

la pared que haya detrás. También es bueno poner los altavoces derecho e izquierdo a

distintas distancias de las paredes más cercanas. Esta especie de escalonamiento suaviza

las frecuencias bajas.

• La distancia a las superficies cercanas,

tales como las paredes y el piso,

medida en la respuesta y el rendimiento de bajos de todo altavoz. Acercar el altavoz hacia una

de las superficies aumenta el rendimiento de bajos; alejarlo, disminuye tal rendimiento. Estas

sugerencias por lo general producen buenos resultados con los alta

voces de estante de la

serie Reference de Klipsch, pero usted notará que puede "afinar" el sonido desplazando los

altavoces ligeramente de lado a lado o de adelante hacia atrás hasta que la música con alto

contenido de bajos suene ideal para usted.

No tema experimentar

R L Figure 2REFERENCE SERIES Sistema estéreo de dos canales: La figura 2 muestra una disposición de altavoces común de

un sistema estéreo de dos canales. Crear un triángulo equilátero con los altavoces y la posición

del oyente es un buen punto de partida. Dependiendo del tamaño de la sala y de la disposición

de los muebles, puede ser conveniente disminuir o aumentar la distancia entre la posición del

oyente y la línea entre los altavoces, pero trate de que el oyente quede a la misma distancia de

los dos altavoces. Eso produce la mejor imagen estereofónica. Orientar ligeramente hacia el

oyente los altavoces que estén muy separados mejora la imagen estereofónica.

Instalación estereofónica para cobertura amplia: Si a usted le interesa principalmente

escuchar bien el sonido desde cualquier posición en la sala, es bueno colocar los altavoces ale-

jados uno de otro y contra paredes adyacentes de manera que formen una gran L. Esto no pro-

duce muy buena imagen estéreo, pero sí buena cobertura y un sonido espacioso y bien bal-

Sistema de cine en casa: La figura 3 muestra una instalación común de cine en casa con un

par de altavoces de estante como altavoces frontales izquierdo y derecho, un altavoz de canal

central horizontal entre ellos y un par de altavoces surround en las paredes laterales. La

estrategia básica para ubicar los altavoces frontales derecho e izquierdo es similar a la que se

describe anteriormente para un sistema estéreo de dos canales; la diferencia es que los

altavoces se ubican con respecto a la pantalla de video. Idealmente, los altavoces frontales

izquierdo y derecho deben estar equidistantes y aproximadamente alineados con respecto a

tal pantalla. A menos que la pantalla de video sea muy grande, puede ser preferible que haya

menos distancia entre los altavoces izquierdo y derecho que en un sistema de música

estéreo exclusivamente. Esto asocia mejor los tamaños aparentes de la imagen sónica y de

Los altavoces de estante de la serie Reference también se pueden usar como altavoces de canal

la mejor ubicación es en alto, en las paredes laterales y ligeramente

detrás del oyente. Sin embargo, hay muchas otras disposiciones que pueden dar resultados

sorprendentemente buenos. Por ejemplo, se pueden colocar detrás del oyente; o hasta en el piso

y orientados hacia el techo,

si la situación lo exige.

Orientar los altavoces hacia el oyente enfatiza

los sonidos específicos de canal de atrás, orientarlos en sentido contrario produce una mayor

sensación de espacio. Haga experimentos hasta encontrar la instalación que mejor le suene.

MONTAJE EN LA PARED Y EN EL CIELO RASO Algunos modelos tienen insertos roscados para soportes de pared o de cielo raso y también

agujeros en forma de cerradura para montarlos al ras de la pared. Si va a usar soportes, vea los

detalles en las instrucciones de montaje. En el caso de los agujeros en forma de cerradura, lo

único que se necesita es un tornillo cuya ca

beza, de tamaño apropiado, sobresalga ligeramente

de la pared. Si es posible, el tornillo debe ir atornillado en uno de los parales internos de la

pared; de no ser así, se deben usar tornillos con ancla de un tamaño que corresponda al peso

voz sobre la pirca. (Vea la figura 4).

CONEXIONES Nota: Conectar correctamente los altavoces al amplificador es de importancia fundamental para

obtener buena calidad de sonido. Siga al pie de la letra estas instrucciones. Las malas conex-

iones pueden causar daños o falla de amplificador.

SURROUND LCR AND REARS

Los altavoces de la serie Reference de Klipsch tienen cableado interno con cable

cables de cobre de alta pureza y distinto calibre cuidadosamente seleccionados y

enrollados para que haya transferencia óptima de la señal a todas las frecuencias. El mejor

rendimiento se obtiene si los altavoces se conectan al amplificador o receptor con cable

Monster o con un cable de calidad similar que tenga su distribuidor. Recomendamos que

use cable de cobre trenzado calibre 16 o más grueso. Si hay que cubrir grandes

distancias, usar cable de menor calibre (más grueso) reduce la potencia de amplificación

que se pierde debido a la resistencia del cable.

En la parte de atrás de los altavoces hay dos conjuntos de tornillos de presión, uno para el

tweeter y otro para el woofer. Si el cableado es convencional, estos conjuntos están conec-

tados entre sí con bandas de metal enchapadas en oro o con puentes de cable que se

deben quitar para hacer cableado doble o amplificación doble. Explicaremos primero el

cableado convencional y luego las alternativas. Toda la información sobre cableado conven-

cional se aplica al cableado doble.

PERO PRIMERO: TIPOS DE CONECTORES Pele el cable.

Separe los dos conductores una pulgada más o menos y pélelos aproxi

madamente 6 mm (1/4 de pulgada). (Esto es más fácil con un pelacables, pero también se

puede usar una cortaplumas común y corriente para cortar alrededor del aislamiento).

Trence apretadamente las hebras de los dos conductores. Afloje las tuercas de los tornillos

de presión hasta que aparezca el agujero del tornillo, luego inserte los cables pelados a

gujeros. Apriete las tuercas a mano sobre el cable. Las hebras no deben

hacer contacto de un tornillo de presión a otro ni de un conductor a otro. No seguir esta

recomendación en cualquiera de los dos extremos de la conexión puede causar daños o

falla de amplificador

bles que vienen con cla

vijas de metal en los extremos.

tuercas de los tornillos de presión hasta que a

parezca el agujero del tornillo, luego inserte

las clavijas a través de los agujeros. Apriete las tuercas a mano sobre las clavijas. No las

ber contacto de metal a metal entre las cla

tornillos de presión.

No seguir esta recomendación en cualquiera de los dos extremos de la

conexión puede causar daños o falla de amplificador.

y cables de altavoz que tienen conectores en forma de U en los

extremos. Afloje las tuercas de un par de tornillos de presión y coloque los conectores

alrededor de los tornillos.

Apriete las tuercas a mano sobre los conectores y asegúrese de

que éstos queden firmemente en posición. No debe haber contacto de metal a metal entre

los conectores ni con los tornillos de presión. No seguir esta recomendación en cualquiera

de los dos extremos de la conexión puede causar daños o falla de amplificador

HAY OTROS TIPOS DE CONECTORES ESPECIALES PARA FACILITAR LA CONEXIÓN DE LOS AL T A VOCES.

SU DISTRIBUIDOR AUTORIZADO KLIPSCH LE PUEDE DAR SUGERENCIAS O MÁS DETALLES. Alternate rear placementOptional sub Optional sub

X=Y=Z Figure 4Amplificación doble: Cuando se hace amplificación doble, el tweeter y el woofer se

conectan a amplificadores distintos alimentados desde la misma salida de preamplificador.

Recomendamos no hacer amplificación doble con ninguno de nuestros altavoces pues en

general esto no produce ningún beneficio que no pueda obtenerse simplemente con un

solo amplificador más potente y, por otra parte, el sonido puede deteriorarse mucho si no

se hace correctamente. Si de todas maneras usted hace amplificación doble, use amplifi-

cadores de igual modelo para las secciones de tweeter y de woofer (a fin de evitar errores

de respuesta de frecuencia causados por diferentes volúmenes de amplificación) y

asegúrese de quitar las bandas que unen los dos conjuntos de terminales del altavoz. Los

amplificadores pueden sufrir graves daños si no se quitan las bandas.

CONFIGURACIÓN DE ADMINISTRACIÓN DE BAJOS Los receptores y procesadores de sonido surround hacen uso de lo que se conoce como

administración de bajos para que las frecuencias bajas de los diversos canales se envíen

a los altavoces que pueden reproducirlas bien y no a los altavoces pequeños, que no

pueden. Todos los modelos de estante de la serie Reference de Klipsch se pueden poner en

la configuración Grande (Large) del menú de configuración de altavoces de su receptor o

procesador, si es necesario. Pero si su sistema tiene un buen subwoofer con alimentación,

es probable que se pueda obtener mejor rendimiento en la configuración Pequeño (Small) y

dejar que el sub se ocupe de los bajos profundos, especialmente en el caso de altavoces

que tienen un solo woofer de menos de 6,5 pulgadas de diámetro.

CUIDADO Y LIMPIEZA Lo único que se necesita para limpiar los altavoces es quitarles el polvo de vez en cuando.

No les aplique nunca limpiadores a base de solvente o detergentes fuertes. Las rejillas se

pueden limpiar con el accesorio de escobilla de la aspiradora.

GARANTÍA FUERA DE LOS ESTADOS UNIDOS Y CANADÁ

Si este producto se vende a un consumidor fuera de los Estados Unidos o Canadá, la

garantía deberá cumplir con las leyes correspondientes y será responsabilidad exclusiva

del distribuidor que lo suministró. Para obtener cualquier servicio de garantía aplicable,

comuníquese con el minorista que le vendió este producto o con el distribuidor que

DE LOS ALTAVOCES AL AMPLIFICADOR: CONSERVACIÓN DE LA POLARIDAD O FASE Uno de los aspectos más importantes al conectar los altavoces es mantener la polaridad

o fase. Si los altavoces no se conectan en fase, los bajos o la imagen de sonido se

La manera más fácil de que los altavoces queden conectados en fase es conectar siempre

los terminales de salida positivo y negativo del amplificador o receptor a los terminales de

entrada correspondientes de los altavoces: positivo a positivo ("+" de color rojo) y negativo

a negativo ("–" de color negro). (Vea la figura 5).

La mayoría de los cables de altavoz con terminales tienen conectores de colores que facili-

tan la correspondencia correcta entre entradas y salidas. Si los suyos no son así, o si usted

está haciendo sus propios cables con cable de conductor doble, busque las marcas de

identificación en el aislamiento de los conductores. Normalmente hay una banda, una cres-

ta moldeada o letras impresas en uno de los conductores.

Cableado doble: Cuando se hace cableado doble, se conectan cables separados desde

los terminales de salida del amplificador o receptor a los terminales de entrada del tweeter

y del woofer. (Vea la figura 6). Esto produce menos resistencia eléctrica entre el amplifi-

cador y el altavoz que la conexión con un solo cable del mismo calibre. En algunos casos

es preferible hacer cableado doble en lugar de cableado convencional con cable de menor

calibre, que será más grueso y probablemente menos flexible.

Para hacer cableado doble con los altavoces de la serie Reference, afloje las tuercas de

los tornillos de presión y quite las bandas de metal o los puentes de cable que unen los

terminales del woofer y del tweeter

Manteniendo la polaridad correcta (vea arriba),

ble a los tornillos de presión del tweeter (arriba) y otro cable a los tornillos de presión

del woofer (abajo). Lleve los dos cables hasta el amplificador o receptor y conéctelos al

mismo canal. (No conecte, por ejemplo, uno de los cables a una salida A de altavoz y el

otro a una salida B de altavoz de un amplificador o receptor con conmutación A/B de

El amplificador puede sufrir graves daños si no se quitan las bandas.
