BEDIENUNGSANLEITUNG RB61 II KLIPSCH

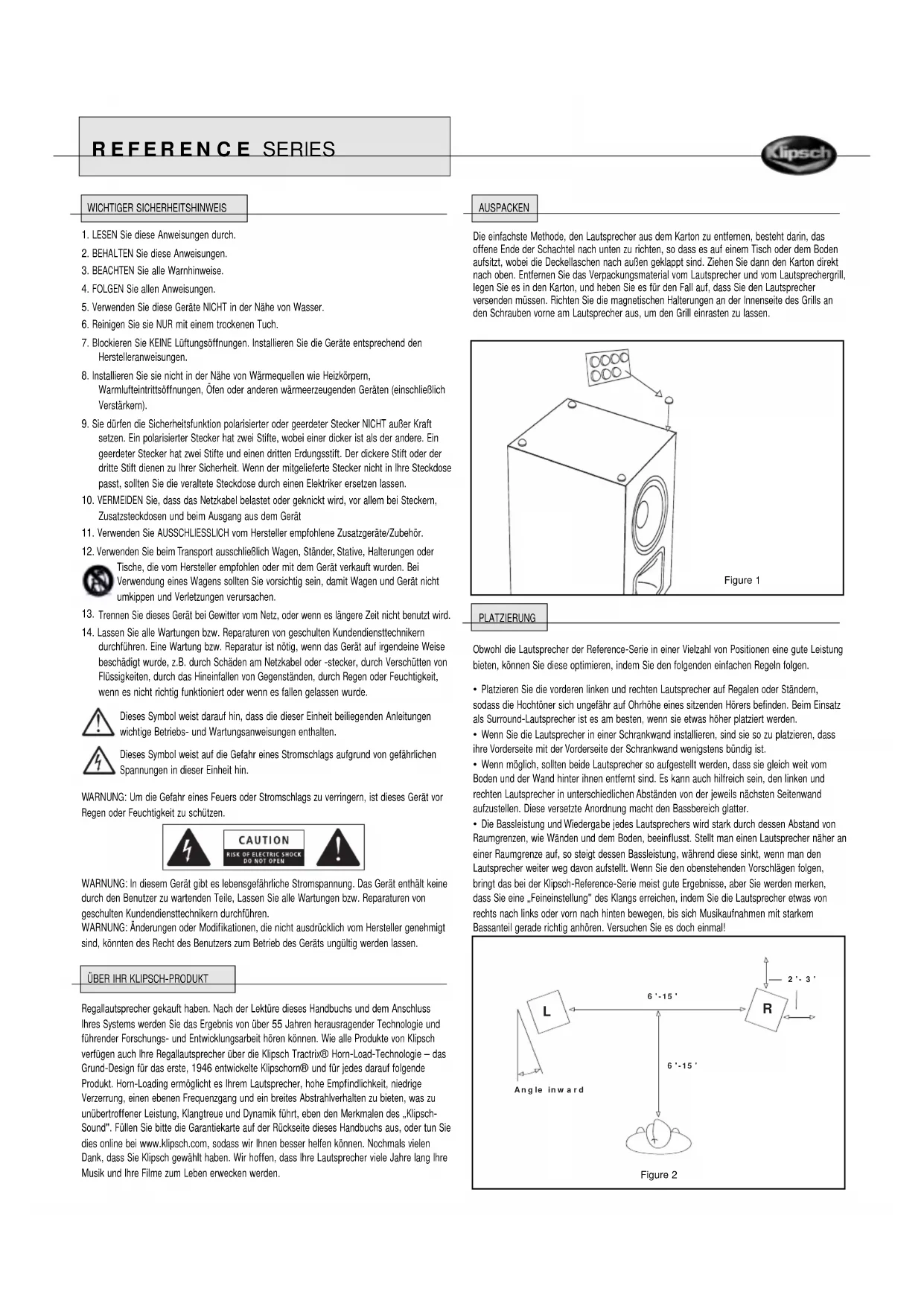

AMP Figure 6REFERENCE SERIES WICHTIGER SICHERHEITSHINWEIS

1. LESEN Sie diese Anweisungen durch.

2. BEHALTEN Sie diese Anweisungen.

3. BEACHTEN Sie alle Warnhinweise.

4. FOLGEN Sie allen Anweisungen.

5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.

6. Reinigen Sie sie NUR mit einem trockenen Tuch.

7. Blockieren Sie KEINE Lüftungsöffnungen. Installieren Sie die Geräte entsprechend den

Herstelleranweisungen.

8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern,

Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich

9. Sie dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker NICHT außer Kraft

setzen. Ein polarisierter Stecker hat zwei Stifte, wobei einer dicker ist als der andere. Ein

geerdeter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der dickere Stift oder der

dritte Stift dienen zu Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose

passt, sollten Sie die veraltete Steckdose durch einen Elektriker ersetzen lassen.

10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknickt wird, vor allem bei Steckern,

Zusatzsteckdosen und beim Ausgang aus dem Gerät

11. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.

12. Verwenden Sie beim Transport ausschließlich Wagen, Ständer, Stative, Halterungen oder

Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei

Verwendung eines Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät nicht

umkippen und Verletzungen verursachen.

Trennen Sie dieses Gerät bei Gewitter vom Netz, oder wenn es längere Zeit nicht benutzt wird.

14. Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern

durchführen. Eine Wartung bzw. Reparatur ist nötig, wenn das Gerät auf irgendeine Weise

beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von

Flüssigkeiten, durch das Hineinfallen von Gegenständen, durch Regen oder Feuchtigkeit,

wenn es nicht richtig funktioniert oder wenn es fallen gelassen wurde.

Dieses Symbol weist darauf hin, dass die dieser Einheit beiliegenden Anleitungen

wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags aufgrund von gefährlichen

Spannungen in dieser Einheit hin.

Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor

Regen oder Feuchtigkeit zu schützen.

WARNUNG: In diesem Gerät gibt es lebensgefährliche Stromspannung. Das Gerät enthält keine

durch den Benutzer zu wartenden Teile, Lassen Sie alle Wartungen bzw. Reparaturen von

geschulten Kundendiensttechnikern durchführen.

WARNUNG: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt

sind, könnten des Recht des Benutzers zum Betrieb des Geräts ungültig werden lassen.

ÜBER IHR KLIPSCH-PRODUKT Regallautsprecher gekauft haben. Nach der Lektüre dieses Handbuchs und dem Anschluss

Ihres Systems werden Sie das Ergebnis von über 55 Jahren herausragender Technologie und

führender Forschungs- und Entwicklungsarbeit hören können. Wie alle Produkte von Klipsch

verfügen auch Ihre Regallautsprecher über die Klipsch Tractrix® Horn-Load-Technologie – das

Grund-Design für das erste, 1946 entwickelte Klipschorn® und für jedes darauf folgende

Produkt. Horn-Loading ermöglicht es Ihrem Lautsprecher, hohe Empfindlichkeit, niedrige

Verzerrung, einen ebenen Frequenzgang und ein breites Abstrahlverhalten zu bieten, was zu

unübertroffener Leistung, Klangtreue und Dynamik führt, eben den Merkmalen des „Klipsch-

Sound". Füllen Sie bitte die Garantiekarte auf der Rückseite dieses Handbuchs aus, oder tun Sie

dies online bei www.klipsch.com, sodass wir Ihnen besser helfen können. Nochmals vielen

Dank, dass Sie Klipsch gewählt haben. Wir hoffen, dass Ihre Lautsprecher viele Jahre lang Ihre

Musik und Ihre Filme zum Leben erwecken werden.

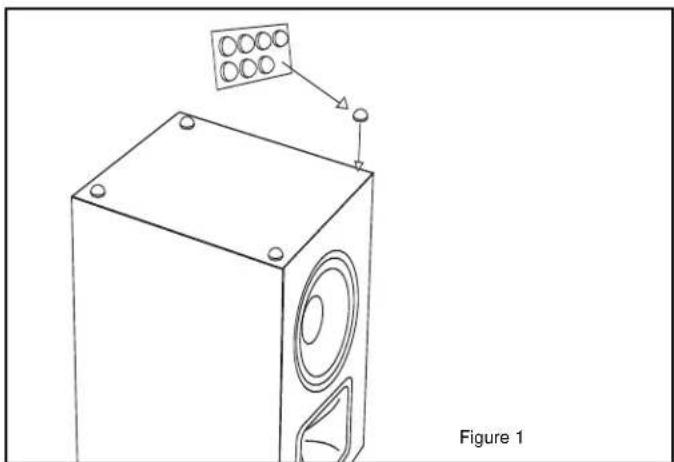

AUSPACKEN Die einfachste Methode, den Lautsprecher aus dem Karton zu entfernen, besteht darin, das

offene Ende der Schachtel nach unten zu richten, so dass es auf einem Tisch oder dem Boden

aufsitzt, wobei die Deckellaschen nach außen geklappt sind. Ziehen Sie dann den Karton direkt

nach oben. Entfernen Sie das Verpackungsmaterial vom Lautsprecher und vom Lautsprechergrill,

legen Sie es in den Karton, und heben Sie es für den Fall auf, dass Sie den Lautsprecher

versenden müssen. Richten Sie die magnetischen Halterungen an der Innenseite des Grills an

den Schrauben vorne am Lautsprecher aus, um den Grill einrasten zu lassen.

PLATZIERUNG Obwohl die Lautsprecher der Reference-Serie in einer Vielzahl von Positionen eine gute Leistung

bieten, können Sie diese optimieren, indem Sie den folgenden einfachen Regeln folgen.

• Platzieren Sie die vorderen linken und rechten Lautsprecher auf Regalen oder Ständern,

sodass die Hochtöner sich ungefähr auf Ohrhöhe eines sitzenden Hörers befinden. Beim Einsatz

als Surround-Lautsprecher ist es am besten, wenn sie etwas höher platziert werden.

• Wenn Sie die Lautsprecher in einer Schrankwand installieren, sind sie so zu platzieren, dass

ihre Vorderseite mit der Vorderseite der Schrankwand wenigstens bündig ist.

• Wenn möglich, sollten beide Lautsprecher so aufgestellt werden, dass sie gleich weit vom

Boden und der Wand hinter ihnen entfernt sind. Es kann auch hilfreich sein, den linken und

rechten Lautsprecher in unterschiedlichen

Abständen von der jeweils nächsten Seitenwand

aufzustellen. Diese versetzte Anordnung macht den Bassbereich glatter.

• Die Bassleistung und

be jedes Lautsprechers wird stark durch dessen Abstand von

Raumgrenzen, wie Wänden und dem Boden, beeinflusst. Stellt man einen Lautsprecher näher an

einer Raumgrenze auf, so steigt dessen Bassleistung, während diese sinkt, wenn man den

Lautsprecher weiter weg da

Wenn Sie den obenstehenden Vorschlägen folgen,

bringt das bei der Klipsch-Reference-Serie meist gute Ergebnisse, aber Sie werden merken,

dass Sie eine „Feineinstellung" des Klangs erreichen, indem Sie die Lautsprecher etwas von

rechts nach links oder vorn nach hinten bewegen,

bis sich Musikaufnahmen mit starkem

Bassanteil gerade richtig anhören. Versuchen Sie es doch einmal!

Angle inward2'- 3'6'-15'6'-15'

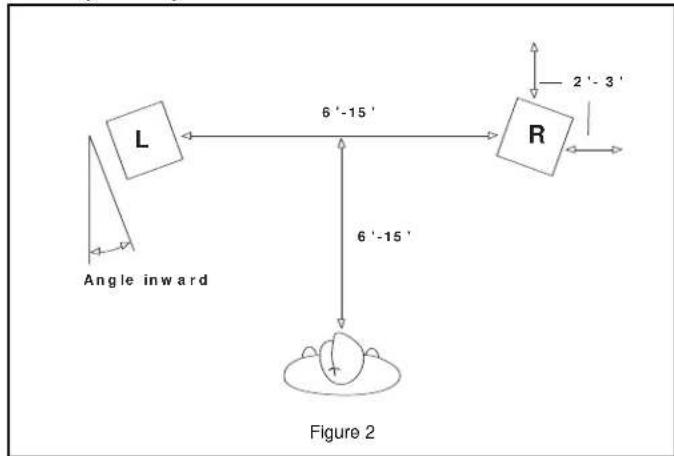

R L Figure 2Zweikanal-Stereosystem: Abbildung 2 zeigt eine typische Lautsprecheranordnung für ein

Zweikanal-Stereosystem. Ein guter Ausgangspunkt wäre, ein gleichseitiges Dreieck aus den

Lautsprechern und Ihrer Hörposition zu bilden. Je nach Raumgröße und der

AnordnungVerteilung der Möbel empfiehlt es sich eventuell, die Entfernung zwischen der

Hörposition und der Linie zwischen den beiden Lautsprechern zu vergrößern oder verkleinern,

wobei aber eine Mittelposition mit ungefähr gleicher Entfernung zu beiden Lautsprechern

beibehalten werden sollte. Dies garantiert den besten Stereoeffekt. Wenn weit voneinander ent-

fernte Lautsprecher leicht nach innen zur Hörposition hin gedreht werden, ermöglicht dies noch

eine gute Stereowirkung.

Stereo-Aufstellung für eine breite Beschallung: Wenn Sie primär daran interessiert sind, den

Sound von jeder Position im Zimmer aus gut zu hören, statt nur von einer bestimmten

Sitzgruppe aus, können Sie die Lautsprecher an benachbarten Wänden weit auseinanderrücken,

und so ein großes „L" bilden. So entsteht zwar keine sehr gute Stereowirkung, aber Sie erhalten

eine raumfüllende, gut ausgeglichene Beschallung.

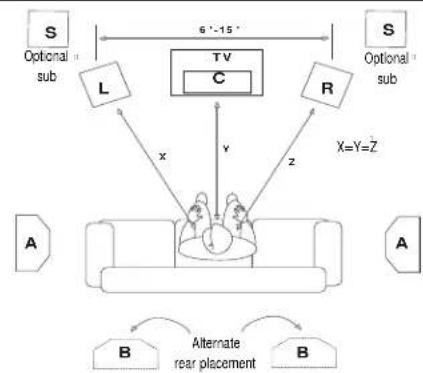

Heimkino-System: Abbildung 3 zeigt die Aufstellung für ein typisches Heimkino-System, mit

zwei Regallautsprechern vorne links und rechts, dazwischen einem horizontalen Center-

Lautsprecher, und zwei Surround-Lautsprechern an den Seitenwänden. Die Richtlinien für die

Platzierung der vorderen linken und rechten Lautsprecher ähneln den obenstehend für ein

Zweikanal-Stereosystem beschriebenen, allerdings bildet der Videobildschirn den Mittelpunkt.

Am besten sollten sich der vordere linke und rechte Lautsprecher ungefähr auf einer Linie mit

dem Bildschirm befinden und gleich weit von ihm entfernt sein. Sie können den Abstand zwis-

chen dem linken und rechten Lautsprecher geringer halten als bei einem Stereo-Musiksystem,

es sei denn, Ihr Videobildschirm ist sehr groß. So wird die empfundene Größe des Klangbilds

besser mit dem Videobild assoziiert.

Regallautsprecher der Reference-Serie können auch als Surround-Kanal-Lautsprecher verwen

Die beste Position ist meist hoch oben an den Wänden, seitlich von und etwas hin-

ter dem Sitzbereich.

Allerdings erbringen auch viele andere Positionen überraschend gute

Ergebnisse – beispielsweise hinter dem Sitzbereich,

oder im Notfall sogar am Boden und auf die

Decke gerichtet. Wenn Sie die Lautsprecher auf Ihren Hörbereich hin ausrichten, werden bes-

timmte Elemente der hinteren Kanäle betonte,

Ausrichtung weg von der

Hörposition ein räumlicheres Klangerlebnis erzeugt.

Sie können hier experimentieren und her

ausfinden, was Ihnen am meisten zusagt.

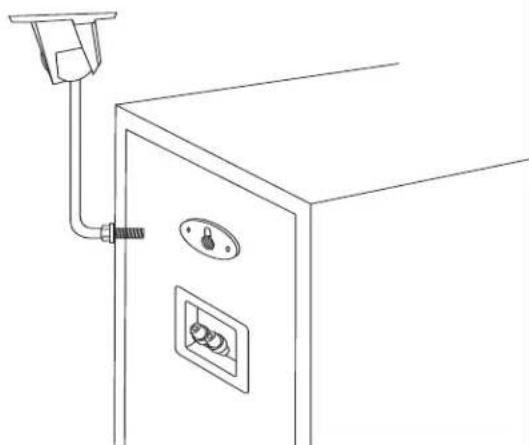

W AND- UND DECKENMONT AGE Manche Modelle verfügen über Gewindebohrungen, damit man sie mit Wand- oder

Deckenhalterungen verwenden kann,

sowie Befestigungslöcher an der Rückseite,

ge ermöglichen. Lesen Sie die entsprechenden Anweisungen durch, wenn

Sie Halterungen montieren wollen. Für das Befestigungsloch brauchen Sie nur einen

Schraubenkopf entsprechender Größe,

Gipsfaserkartonwänden sollte die Schraube an einem Ständerprofil befestigt werden,

sind dem Lautsprechergewicht entsprechende Dübel/Anker zu verwenden (siehe Abbildung 4).

ANSCHLÜSSE Hinweis: Der korrekte

Anschluss Ihrer Lautsprecher an den

erstärker oder Receiver

ist entscheidend für eine gute

onqualität. Folgen Sie bitte sorgfältig diesen

Anweisungen. Schlechte Anschlüsse können zu Fehlfunktionen oder Beschädigungen

Lautsprecher der Klipsch- Reference-Serie sind intern mit Bandwidth Balanced

KabelCable verdrahtet. Die Bandwidth Balanced™-Technologie verwendet mehrere Drähte

aus hochreinemn Kupfer, die sorgfältig ausgewählt und verflochten wurden, um eine opti-

male Signalübertragung über den gesamten Frequenzbereich hinweg zu gewährleisten. Sie

können die beste Leistung aus Ihren Lautsprechern herausholen, wenn Sie sie mit Monster-

Kabel Cable oder einem ähnlich guten, durch Ihrenm Fachhändler erhältlichen, Kabel mit

dem Verstärker oder Receiver verbinden. Wir empfehlen die Verwendung von geflochtenen

Kupferkabeln (16 Gauge oder schwerer). Verwenden Sie ein Kabel mit schwererem Draht

(niedrigerem Gauge-Wert) für längere Entfernungen, um den durch den Kabelwiderstand

erzeugten Verlust der Verstärkerleistung zu reduzieren.

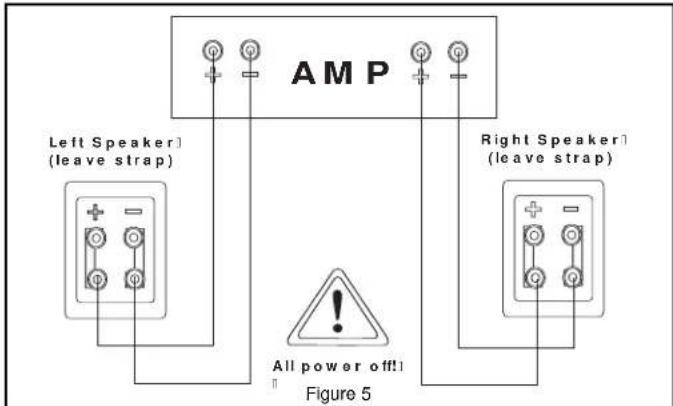

An der Rückseite jeders Lautsprecherbox befinden sich zwei Gruppen von

Anschlussterminals, einer für den Hochtöner und einer für den Basslautsprecher. Diese

Gruppen sind für einen konventionellen Anschluss mit goldbeschichteten Metallstreifen oder

Drahtbrücken verbunden, die für das Bi-Wiring oder Bi-Amping entfernt werden können.

Zunächst wird die konventionelle Einkabel-Anschlussmethode erläutert, dann die

Alternativen. Alle Informationen über einkabligen Anschluss gelten auch für das Bi-Wiring.

ERSTER SCHRITT: ANSCHLUSSARTEN Blanker Draht. Ziehen Sie die zwei Adern auf einer Länge von etwa 2,5 cm auseinander

und entfernen Sie am Ende jeweils ca. 7 mm der Isolierung. (Das geht mit einer

Abisolierzange einfacher

, aber Sie können auch ein normales Taschenmesser verwenden,

um die Isolierung vom Draht abzuschneiden.) Drehen Sie die Drahtfasern jeder Ader fest

zusammen. Lösen Sie die Muttern an einem Paar Anschlussterminals, bis die Löcher in den

Metallstiften frei sind, und stecken Sie dann den blanken Draht in die Löcher. Drehen Sie

die Muttern fingerfest auf den Draht hinunter. Stellen Sie sicher, dass keine Kupferfasern

von einem Terminal zum anderen, oder zu einer Faser der anderen Ader verlaufen. Wenn

diese Vorsichtsmaßnahme an einem der Anschlussenden missachtet wird, kann es zu

Fehlfunktionen oder Beschädigungen des Verstärkers kommen.

Viele im Handel erhältliche Lautsprecherka

ben am Ende Metallstifte.

die Muttern an einem Paar

bis die Löcher in den Metallstiften frei sind,

und stecken Sie dann die Stifte in die Löcher. Drehen Sie die Muttern fingerfest auf die

ber drehen Sie sie nicht zu fest an.

dass kein Metallk-zu-

Metall-Koontakt zwischen den beiden Stiften oder

Anschlussterminals besteht.

Vorsichtsmaßnahme an einem der Anschlussenden missachtet wird, kann es zu

Fehlfunktionen oder Beschädigungen des

Gabelschuhe. Manche Lautsprecherkabel haben am Ende U-förmige Anschlüsse, die als

belschuhe bezeichnet werden.

Lösen Sie die Muttern an einem Paar

und schieben Sie die Gabelschuhe um die Metallstifte herum. Drehen Sie die Muttern fin-

gerfest auf die Gabelschuhe hinunter und prüfen Sie, ob diese richtig festgeschraubt sind.

Stellen Sie sicher, dass kein Metallkl-zu-Metall-Kontakt zwischen den beiden Gabelschuhen

oder Anschlussterminals besteht. Wenn diese Vorsichtsmaßnahme an einem der

Anschlussenden missachtet wird, kann es zu Fehlfunktionen oder Beschädigungen des

ES GIBT ANDERE ARTEN SPEZIELLER VERBINDUNGEN, DIE DAS ANSCHLIESSEN IHRER LA UTSPRECHER ERLEICHTERN. SETZEN SIE SICH BITTE MIT IHREM KLIPSCH-FACHHÄNDLER IN VERBINDUNG, DER IHNEN RATSCHLÄGE UND WEITERE INFORMATIONEN GEBEN KANN. Alternate rear placementOptional sub Optional sub

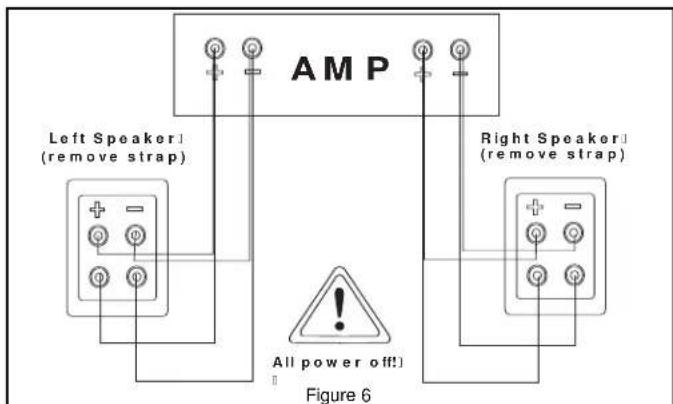

X=Y=Z Figure 4REFERENCE SERIES Beim Bi-Amping-Verfahren werden der Hochtöner und der Basslautsprecher von zwei sepa-

raten Verstärkern versorgt, die über den gleichen Vorverstärkerausgang angesteuert wer-

den. Wir empfehlen das Bi-Amping-Verfahren bei unseren Lautsprechern nicht, da es meist

keinen Vorteil bringt, der nicht einfach durch den Einsatz eines einzelnen größeren

Verstärkers erzielt werden könnte, und da es bei falscher Anwendung zu einer starken

Klangverschlechterung führen kann. Wenn Sie dennoch das Bi-Amping-Verfahren einsetzen,

müssen Sie das gleiche Verstärkermodell für die Hochtöner- und Basslautsprechersektionen

verwenden (um durch unterschiedliche Verstärkungsgrade verursachte Frequenzgangfehler

zu vermeiden) und unbedingt die Metallstreifen entfernen, die die zwei

Anschlussterminalgruppen am Lautsprecher verbinden. Wenn die Metallstreifen nicht ent-

fernt werden, können die Verstärker schwer beschädigt werden.

BASS-MANAGEMENT-EINSTELLUNGEN Surround-Sound-Receiver und -Prozessoren verwenden das so genannte Bass-

Management-Verfahren, das sicherstellt, dass die niedrigen Frequenzen in den verschiede-

nen Kanälen an Lautsprecher übertra

gen werden, die diese gut wiedergeben können, und

das sie bei kleinen Lautsprechern,

die dazu nicht in der Lage sind, wegfiltert. Alle

Regallautsprecher der Klipsch-Reference-Serie können ggf. im Lautsprecher-Setup-Menü

Ihres Receivers oder Prozessors auf Large (g

roß) eingestellt werden. Wenn Ihr System aber

einen guten Aktiv-Subwoofer enthält, können Sie die Gesamtsystemleistung wahrscheinlich

dadurch verbessern, dass Sie die Einstellung Small (klein) wählen, damit der Subwoofer die

tiefen Bassfrequenzen übernimmt, vor allem im Fall von Boxen mit einem einzelnen

Basslautsprecher mit weniger als 16,5 cm Durchmesser.

PFLEGE UND REINIGUNG Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich abzustauben.

Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive

Reinigungsmittel. Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines

Staubsaugers reinigen.

AUSSERHALB DER USA UND KANADA Falls dieses Produkt an Kunden außerhalb der USA oder Kanada verkauft wurde, entspricht

die Garantie für dieses Produkt dem jeweils geltenden Recht und liegt ausschließlich in der

Verantwortung des Distributors, der dieses Produkt geliefert hat. Zur Inanspruchnahme von

Garantieleistungen den Händler

der dieses Produkt verkauft hat, oder den Distributor, der

dieses Produkt geliefert hat, kontaktieren.

LAUTSPRECHER ZU VERSTÄRKER: DIREKTE VERBINDUNG Einer der wichtigsten Faktoren beim Anschluss Ihrer Lautsprecher ist die richtige Polung.

enn der Lautsprecheranschluss falsch gepolt ist, wirken der Bass und das Klangbild

Die einfachste Methode, um einen richtig gepolten Lautsprecheranschluss sicherzustellen,

besteht darin, die positiven und negativen Ausgangsterminals an Ihrem Verstärker oder

Receiver immer mit den entsprechenden Anschlussterminals an Ihren Lautsprechern zu

verbinden:. positiv ("+" Farbmarkierung rot) zu positiv, und negativ ("–" Farbmarkierung

schwarz) zu negativ. (sSiehe Abbildung 5).

Die meisten mit Anschlüssen versehenen Lautsprecherkabel haben farbliche markierte

Adern, die es einfach machen, die Ausgänge und Eingänge korrekt zu verbinden. Wenn das

bei Ihren Kabeln nicht der Fall ist, oder wenn Sie ihre eigenen Kabel aus zweiadrigem Draht

herstellen, sollten Sie auf der Isolierung der beiden Adern nach Merkmalen suchen.

Normalerweise befindet sich aufgedruckter Text, ein Streifen, oder ein erhöhter Kamm

Beim Bi-Wiring werden separate Kabel von den Ausgangsterminals des Verstärkers oder

Receivers mit den Lautsprecheranschlussterminals des Hochtöners und des

Basslautsprechers verbunden (siehe Abbildung 6). Dies führt zu einem geringeren elek-

trischen Widerstand zwischen dem Verstärker und dem Lautsprecher, als dies bei der

Verbindung mit einem einzelnen Kabel gleicher Drahtstärken Querschnitts der Falls wäre. In

manchen Fällen ist das Bi-Wiring der Verwendung eines einzelnen Kabels mit größerem

Querschnittniedrigererm DrahtstärkeGauge-Wert vorzuziehen, das dicker und wahrschein-

lich weniger biegsam wäre.

Für das Bi-Wiring Ihrer Lautsprecher der Reference-Serie lösen Sie die Muttern an den

Anschlussterminals und entfernen die Metallstreifen oder Drahtbrücken,

für die Hochtöner und Basslautsprecher verbinden. Verbinden Sie ein Kabel mit denm

-Anschlussterminals (oben),

und das andere mit den Basslautsprecher

wobei Sie auf die richtige Polung (siehe oben) achten müssen.

beide Kabel an Ihrem Verstärker oder Receiver mit dem gleichen Kanal. (Sie dürfen

beispielsweise nicht eines mit einem Lautsprecherausgang

A und das andere mit einem

Lautsprecherausgang B verbinden,

wenn Ihr Verstärker oder Receiver über eine A/B-

Lautsprecherumschaltung verfügt). Wenn die Metallstreifen nicht entfernt werden, können die

erstärker schwer beschädigt werden.
