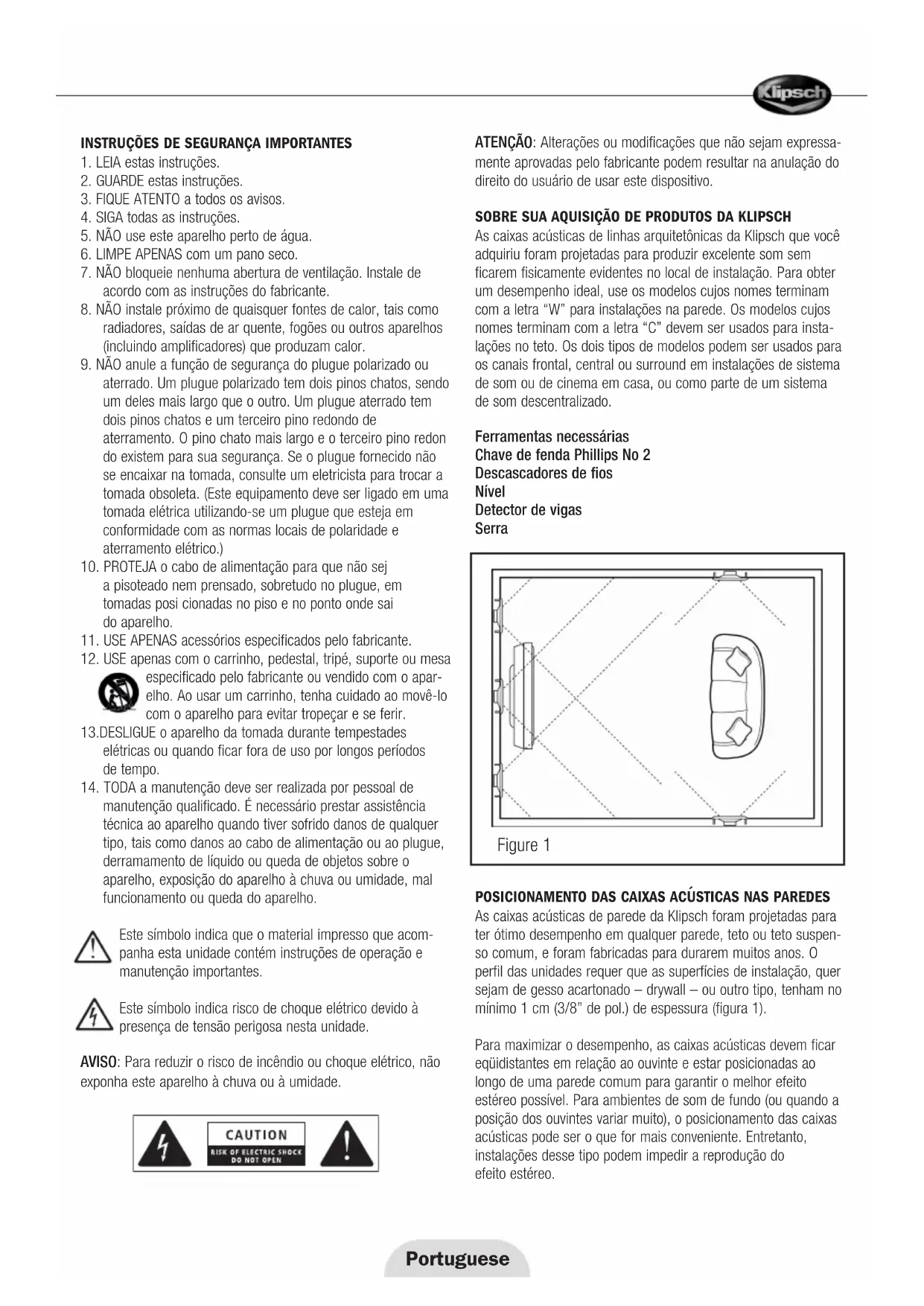

MANUAL DE UTILIZADOR R5800W KLIPSCH

2. GUARDE estas instruções.

3. FIQUE ATENTO a todos os avisos.

4. SIGA todas as instruções.

5. NÃO use este aparelho perto de água.

6. LIMPE APENAS com um pano seco.

7. NÃO bloqueie nenhuma abertura de ventilação. Instale de

acordo com as instruções do fabricante.

8. NÃO instale próximo de quaisquer fontes de calor, tais como

radiadores, saídas de ar quente, fogões ou outros aparelhos

(incluindo amplificadores) que produzam calor.

9. NÃO anule a função de segurança do plugue polarizado ou

aterrado. Um plugue polarizado tem dois pinos chatos, sendo

um deles mais largo que o outro. Um plugue aterrado tem

dois pinos chatos e um terceiro pino redondo de

aterramento. O pino chato mais largo e o terceiro pino redon

do existem para sua segurança. Se o plugue fornecido não

se encaixar na tomada, consulte um eletricista para trocar a

tomada obsoleta. (Este equipamento deve ser ligado em uma

tomada elétrica utilizando-se um plugue que esteja em

conformidade com as normas locais de polaridade e

aterramento elétrico.)

10. PROTEJA o cabo de alimentação para que não sej

a pisoteado nem prensado, sobretudo no plugue, em

tomadas posi cionadas no piso e no ponto onde sai

11. USE APENAS acessórios especificados pelo fabricante.

12. USE apenas com o carrinho, pedestal, tripé, suporte ou mesa

especificado pelo fabricante ou vendido com o apar-

elho. Ao usar um carrinho, tenha cuidado ao movê-lo

com o aparelho para evitar tropeçar e se ferir.

13.DESLIGUE o aparelho da tomada durante tempestades

elétricas ou quando ficar fora de uso por longos períodos

14. TODA a manutenção deve ser realizada por pessoal de

manutenção qualificado. É necessário prestar assistência

técnica ao aparelho quando tiver sofrido danos de qualquer

tipo, tais como danos ao cabo de alimentação ou ao plugue,

derramamento de líquido ou queda de objetos sobre o

aparelho, exposição do aparelho à chuva ou umidade, mal

funcionamento ou queda do aparelho.

Este símbolo indica que o material impresso que acom-

panha esta unidade contém instruções de operação e

manutenção importantes.

Este símbolo indica risco de choque elétrico devido à

presença de tensão perigosa nesta unidade.

AVISO: Para reduzir o risco de incêndio ou choque elétrico, não

exponha este aparelho à chuva ou à umidade.

ATENÇÃO: Alterações ou modificações que não sejam expressa-

mente aprovadas pelo fabricante podem resultar na anulação do

direito do usuário de usar este dispositivo.

SOBRE SUA AQUISIÇÃO DE PRODUTOS DA KLIPSCH As caixas acústicas de linhas arquitetônicas da Klipsch que você

adquiriu foram projetadas para produzir excelente som sem

ficarem fisicamente evidentes no local de instalação. Para obter

um desempenho ideal, use os modelos cujos nomes terminam

com a letra “W” para instalações na parede. Os modelos cujos

nomes terminam com a letra “C” devem ser usados para insta-

lações no teto. Os dois tipos de modelos podem ser usados para

os canais frontal, central ou surround em instalações de sistema

de som ou de cinema em casa, ou como parte de um sistema

de som descentralizado.

Ferramentas necessárias

POSICIONAMENTO DAS CAIXAS ACUSTICAS NAS PAREDES As caixas acústicas de parede da Klipsch foram projetadas para

ter ótimo desempenho em qualquer parede, teto ou teto suspen-

so comum, e foram fabricadas para durarem muitos anos. O

perfil das unidades requer que as superfícies de instalação, quer

sejam de gesso acartonado – drywall – ou outro tipo, tenham no

mínimo 1 cm (3/8” de pol.) de espessura (figura 1).

Para maximizar o desempenho, as caixas acústicas devem ficar

eqüidistantes em relação ao ouvinte e estar posicionadas ao

longo de uma parede comum para garantir o melhor efeito

estéreo possível. Para ambientes de som de fundo (ou quando a

posição dos ouvintes variar muito), o posicionamento das caixas

acústicas pode ser o que for mais conveniente. Entretanto,

instalações desse tipo podem impedir a reprodução do

`ARCHITECTURAL SPEAKERS POSICIONAMENTO DAS CAIXAS ACUSTICAS NOS TETOS As caixas acústicas de teto da Klipsch foram projetadas para ter

ótimo desempenho em qualquer teto de gesso acartonado

(drywall) ou teto suspenso, e foram fabricadas para durarem

muitos anos. O perfil das unidades requer que as superfícies de

instalação, quer sejam de gesso acartonado – drywall – ou outro

tipo, tenham no mínimo 1 cm (3/8” de pol.) de espessura. Em

instalações em tetos suspensos, os revestimentos de teto

comuns de tamanho 2’ x 4’ (60 cm x 120 cm) e 2’ x 2’ (60 cm

x 60 cm) são compostos de materiais de baixa densidade que

podem, com o tempo, ceder e produzir vibração acústica. Para

maximizar o desempenho sonoro das caixas acústicas de teto, a

Klipsch recomenda que o painel de montagem original seja

substituído por uma chapa de madeira compensada ou de fibra

de madeira com densidade média (MDF) de 1,3 cm a 1,9 cm

(1/2” a _”) de espessura (figura 2).

Instalação da caixa acústica

(para construções novas, avançar para a etapa 3)

1. Corte uma abertura de tamanho apropriado na parede ou no

teto usando o modelo fornecido. Se o modelo não tiver sido

fornecido, as dimensões da abertura podem ser encontradas

no website da Klipsch: www.klipsch.com. Os tamanhos

especificados são tamanhos mínimos. Caso não seja possível

obter um corte preciso, pode-se adicionar 6 mm (1/4”) em

cada medida. Tome cuidado para não cortar fiações ou

encanamentos já instalados. Evite colocar em risco qualquer

dispositivo de prevenção de incêndios instalado entre

2. Passe o cabo da caixa acústica (18 AWG, no mínimo) pelas

aberturas. Não deixe de seguir todas os códigos de con

strução de sua área.

3. Conecte o cabo à caixa acústica usando como referência

as cores ou identificações do cabo para manter a

4. Insira o conjunto da caixa acústica na abertura e fixe-o

apertando os quatro parafusos Phillips (figura 3). As presilhas

“extensíveis” da armação se abrirão e prenderão juntas a

parede e a armação. (Os suportes da Klipsch para novas

construções facilitam esse procedimento se usados antes da

instalação do gesso acartonado – drywall).

5. Neste ponto, as grades da caixa acústica podem ser pintadas

antes de serem inseridas nas caixas acústicas. As grades da

Klipsch são projetadas para serem pintadas com a maioria das

tintas disponíveis no mercado. Sugerimos a remoção do material

têxtil antes da pintura. Ele pode ser reinserido depois que a tinta

secar. Deve-se evitar o excesso de tinta nas perfurações da

6. Pressione a grade para que se encaixe no lugar.

Consulte as outras ilustrações no verso.

CONTROLES DA OPERAÇÃO Chave do atenuador de graves médios e tweeter

(séries 3000 e 5000)

Alguns modelos possuem uma chave de tweeter (série 3000) ou

uma chave de grave médio e uma de tweeter (série 5000) situ-

adas no sonoflector frontal. A chave permite um ajuste de 0 dB

(normal) ou –3 dB na faixa de freqüência respectiva. Caso a

Figure 3instalação seja feita em um ambiente propício à propagação

acústica, como um banheiro ou cozinha, sugerimos ajustar a

chave de volume do tweeter. Se a caixa acústica estiver situada

em um canto e produzir graves em excesso, pode ser necessário

ajustar a chave de volume de grave médio. A posição da chave

deve sempre ser confirmada antes de encaixar a grade.

Corneta pivotante (nos modelos de parede)

As unidades das séries 3000 e 5000 são equipadas com uma

corneta pivotante que permite que seja reposicionada. Antes de

instalar a grade, direcione com atenção a corneta em direção à

área ocupada pelos ouvintes.

Tweeter articulado (nos modelos de teto)

Os modelos da série Klipsch Reference para instalação em teto

possuem um tweeter articulado para direcionar as altas freqüên-

cias. Para direcionar o som diretamente para a área ocupada

pelos ouvintes, coloque o tweeter no ângulo desejado antes de

NÃO tente girar a base do tweeter ao ajustá-lo.

Sensor de infravermelho (nos modelos de parede)

As caixas acústicas das séries 2000, 3000 e 5000 para insta-

lação em parede possuem um receptáculo para sensor de

infravermelho de meia polegada situado no sonoflector.

GARANTIA FORA DOS ESTADOS UNIDOS E DO CANADÁ

A garantia deste produto, caso seja vendido a um consumidor

fora dos Estados Unidos ou do Canadá, deve estar em conformi-

dade com as leis aplicáveis e será de responsabilidade exclusiva

do distribuidor que o forneceu. Para obter qualquer serviço

coberto pela garantia, entre em contato com o revendedor do

qual adquiriu este produto, ou com o distribuidor que o forneceu.ARCHITECTURAL SPEAKERS Chinese
