BEDIENUNGSANLEITUNG R5800W KLIPSCH

de garantía aplicable, comuníquese con el minorista que levendió este producto o con el distribuidor que lo suministró.

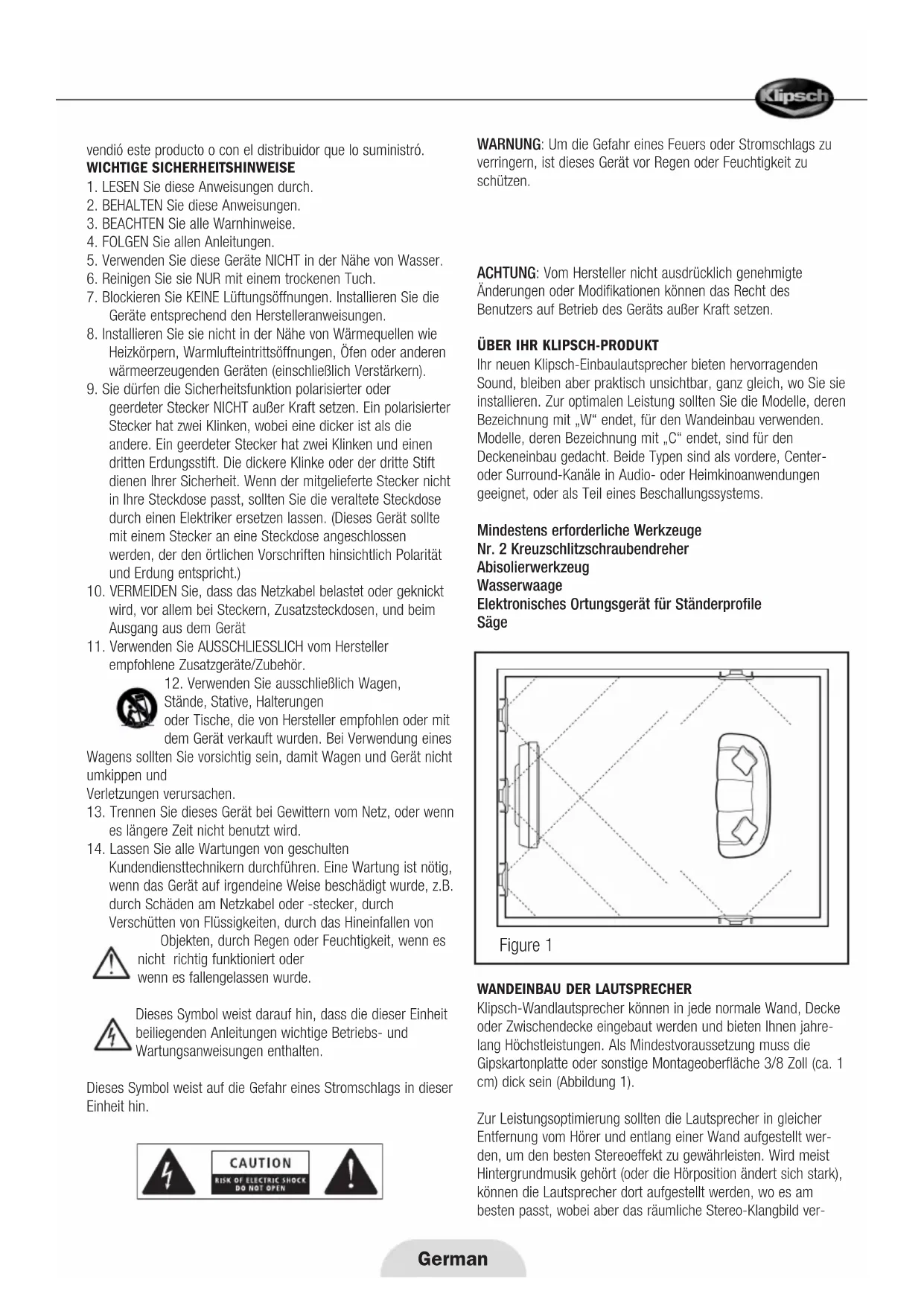

WICHTIGE SICHERHEITSHINWEISE

1. LESEN Sie diese Anweisungen durch.

2. BEHALTEN Sie diese Anweisungen.

3. BEACHTEN Sie alle Warnhinweise.

4. FOLGEN Sie allen Anleitungen.

5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.

6. Reinigen Sie sie NUR mit einem trockenen Tuch.

7. Blockieren Sie KEINE Lüftungsöffnungen. Installieren Sie die

Geräte entsprechend den Herstelleranweisungen.

8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie

Heizkörpern, Warmlufteintrittsöffnungen, Öfen oder anderen

wärmeerzeugenden Geräten (einschließlich Verstärkern).

9. Sie dürfen die Sicherheitsfunktion polarisierter oder

geerdeter Stecker NICHT außer Kraft setzen. Ein polarisierter

Stecker hat zwei Klinken, wobei eine dicker ist als die

andere. Ein geerdeter Stecker hat zwei Klinken und einen

dritten Erdungsstift. Die dickere Klinke oder der dritte Stift

dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht

in Ihre Steckdose passt, sollten Sie die veraltete Steckdose

durch einen Elektriker ersetzen lassen. (Dieses Gerät sollte

mit einem Stecker an eine Steckdose angeschlossen

werden, der den örtlichen Vorschriften hinsichtlich Polarität

und Erdung entspricht.)

10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknickt

wird, vor allem bei Steckern, Zusatzsteckdosen, und beim

Ausgang aus dem Gerät

11. Verwenden Sie AUSSCHLIESSLICH vom Hersteller

empfohlene Zusatzgeräte/Zubehör.

12. Verwenden Sie ausschließlich Wagen,

Stände, Stative, Halterungen

oder Tische, die von Hersteller empfohlen oder mit

dem Gerät verkauft wurden. Bei Verwendung eines

Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät nicht

Verletzungen verursachen.

13. Trennen Sie dieses Gerät bei Gewittern vom Netz, oder wenn

es längere Zeit nicht benutzt wird.

14. Lassen Sie alle Wartungen von geschulten

Kundendiensttechnikern durchführen. Eine Wartung ist nötig,

wenn das Gerät auf irgendeine Weise beschädigt wurde, z.B.

durch Schäden am Netzkabel oder -stecker, durch

Verschütten von Flüssigkeiten, durch das Hineinfallen von

Objekten, durch Regen oder Feuchtigkeit, wenn es

nicht richtig funktioniert oder

wenn es fallengelassen wurde.

Dieses Symbol weist darauf hin, dass die dieser Einheit

beiliegenden Anleitungen wichtige Betriebs- und

Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags in dieser

WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu

verringern, ist dieses Gerät vor Regen oder Feuchtigkeit zu

ACHTUNG: Vom Hersteller nicht ausdrücklich genehmigte

Änderungen oder Modifikationen können das Recht des

Benutzers auf Betrieb des Geräts außer Kraft setzen.

ÜBER IHR KLIPSCH-PRODUKT Ihr neuen Klipsch-Einbaulautsprecher bieten hervorragenden

Sound, bleiben aber praktisch unsichtbar, ganz gleich, wo Sie sie

installieren. Zur optimalen Leistung sollten Sie die Modelle, deren

Bezeichnung mit „W“ endet, für den Wandeinbau verwenden.

Modelle, deren Bezeichnung mit „C“ endet, sind für den

Deckeneinbau gedacht. Beide Typen sind als vordere, Center-

oder Surround-Kanäle in Audio- oder Heimkinoanwendungen

geeignet, oder als Teil eines Beschallungssystems.

Mindestens erforderliche Werkzeuge

Nr. 2 Kreuzschlitzschraubendreher

Elektronisches Ortungsgerät für Ständerprofile

WANDEINBAU DER LAUTSPRECHER Klipsch-Wandlautsprecher können in jede normale Wand, Decke

oder Zwischendecke eingebaut werden und bieten Ihnen jahre-

lang Höchstleistungen. Als Mindestvoraussetzung muss die

Gipskartonplatte oder sonstige Montageoberfläche 3/8 Zoll (ca. 1

cm) dick sein (Abbildung 1).

Zur Leistungsoptimierung sollten die Lautsprecher in gleicher

Entfernung vom Hörer und entlang einer Wand aufgestellt wer-

den, um den besten Stereoeffekt zu gewährleisten. Wird meist

Hintergrundmusik gehört (oder die Hörposition ändert sich stark),

können die Lautsprecher dort aufgestellt werden, wo es am

besten passt, wobei aber das räumliche Stereo-Klangbild ver-

Figure 1loren gehen kann.

DECKENEINBAU DER LAUTSPRECHER Klipsch-Deckenlautsprecher können in jede Gipskarton- oder

Zwischendecke eingebaut werden und bieten Ihnen jahrelang

Höchstleistungen. Als Mindestvoraussetzung muss die

Gipskartonplatte oder sonstige Montageoberfläche 3/8 Zoll (ca. 1

cm) dick sein. Bei der Zwischendeckeninstallation bestehen nor-

male (2x4 oder 2x2 Fuß große) eingehängte Deckenplatten aus

Material mit geringer Dichte, die im Laufe der Zeit durchhängen

und hörbar vibrieren können. Um die akustische Leistung Ihrer

Deckenlautsprecher zu verbessern, empfiehlt Klipsch, dass Sie

die ursprüngliche Befestigungsplatte durch eine aus _ bis _ Zoll

(1,3 bis 1,9 cm) dickem Sperrholz oder Faserplatten ersetzen

LAUTSPRECHERINSTALLATION

(bei Neubauten mit Schritt 3 weitermachen)

1. Schneiden Sie mit der beiliegenden Schablone ein Loch

entsprechender Größe in die Wand oder Decke. Wenn die

Schablone nicht verfügbar ist, finden Sie deren Maße auf der

Klipsch-Website: www.klipsch.com. Die angegebenen Größen

sind Minimalwerte. Wenn kein genaues Ausschneiden

möglich ist, sollten Sie jeder Dimension _ Zoll (0,64 cm)

hinzufügen. Passen Sie auf, dass Sie nicht durch existierende

Kabel oder Rohre schneiden. Beschädigen Sie keine feuer

hemmenden Barrieren zwischen den Ständerprofilen.

2. Führen Sie Lautsprecherkabel (mindestens 18 Gauge) zu den

Öffnungen. Stellen Sie sicher, dass Sie alle örtlichen

Bauvorschriften erfüllen.

3. Befestigen Sie das Kabel am Lautsprecher, wobei Sie die

Farbkodierung oder Markierung des Kabels beachten

müssen, um eine richtige Polung sicherzustellen.

4. Führen Sie die Lautsprecherbaugruppe in die Öffnung ein und

befestigen Sie diese, indem Sie die vier

Kreuzschlitzschrauben anziehen (Abbildung 3). Die Füße des

Rahmens klappen aus und drücken den Rahmen und die

Wand zusammen. (Die Neubaubefestigungen von Klipsch

erleichtern dies, wenn sie vor der Installation des Gipskartons

5. Nun können Sie die Lautsprechergrills lackieren, bevor Sie sie

in die Lautsprecher einsetzen. Die Lautsprechergrills von

Klipsch können mit praktisch jeder Farbe lackiert werden. Sie

sollten vor dem Lackieren den Stoffeinsatz herausnehmen. Er

kann nach dem Trocknen der Farbe wieder eingesetzt wer

den. Passen Sie auf, dass sich nicht zuviel Farbe auf den

Perforationen des Lautsprechergrills ansammelt.

6. Drücken Sie den Grill fest.

Weitere Illustrationen finden Sie auf der Rückseite.

STEUERELEMENTE Mittelbass- und Hochtöner-Regelschalter

(Serie 3000 und 5000)

Manche Modelle besitzen einen Hochtönerschalter (Serie 3000)

oder sowohl einen Mittelbass- als auch einen Hochtönerschalter

(Serie 5000) an der vorderen Schallwand. Der Schalter

ermöglicht eine Einstellung von entweder 0 dB (normal) oder -3

dB im jeweiligen Frequenzbereich. Wenn Sie sie in einem

akustisch ungedämpften Raum (wie einem Badezimmer oder

einer Küche) installieren, müssen Sie eventuell den

Hochtönerschalter einstellen. Wenn der Lautsprecher sich in

einer Ecke befindet und zu viel Bass erzeugt, sollten Sie

vielleicht den Mittelbass-Schalter einstellen. Vor Anbringung

ARCHITECTURAL SPEAKERS Figure 2

Figure 3des Lautsprechergrills sollte immer die Schalterposition

Drehbarer Hornlautsprecher (Wandmodelle)

Die Serie 3000 und 5000 besitzen einen drehbaren

Hornlautsprecher, der nach innen gerichtet werden kann. Vor der

Installation ist der Hornlautsprecher sorgfältig auf den Hörbereich

Schwenkbarer Hornhochtöner (Deckenmodelle)

Klipsch Reference-Deckenlautsprecher besitzen einen

schwenkbaren Hochtöner, um die Hochfrequenzen besser

ausrichten zu können. Um den Sound direkt auf den Hörbereich

auszurichten, drehen Sie vor der Installation des Grills das Horn

vorsichtig im gewünschten Winkel.

Versuchen Sie NICHT, den Hochtönerschaft zu drehen,

während Sie den schwenkbaren Hochtöner ausrichten.

Infrarotsensor-Befestigung

Alle Wandlautsprecher der Serien 2000, 3000 und 5000

besitzen eine 1/2 Zoll große Öffnung für einen Infrarotsensor an

GARANTIE AUSSERHALB DER USA UND KANADA Wenn dieses Produkt an einen Käufer außerhalb der USA oder

Kanadas verkauft wird, richten sich die Garantieansprüche nach

den jeweiligen gesetzlichen Bestimmungen und fallen unter die

alleinige Verantwortung des Vertriebs, der dieses Produkt aus-

geliefert hat. Um Garantieleistungen zu beanspruchen wenden

Sie sich bitte an den Fachhändler, der dieses Produkt verkauft

hat, oder den Vertrieb.ARCHITECTURAL SPEAKERS INFORMAZIONI IMPORTANTI PER LA SICUREZZA
