MANUAL DE UTILIZADOR FH 62 (WH)HA HOTPOINT-ARISTON

• Mise au rebut du matériel d'emballage: conformez-vous aux reglementations locales, les emballages pourront ainsi être recyclés.
• A directiva Europeia 2002/96/CE referente à gestão de residuos de apareiros electricos e electrónicos (RAEE), préve que os electrodométricos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os apareiros desactualizados devem ser recolhidos separatamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potecções danos para a saude humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatório de recolha separada.

Os consumidos devem contactar as autoridades locais ou os pontos de vendapara solicitar informacao referente ao local apropriado onede devem depositar os electrodomesticos velhos.

Programa HORNO TRADICIONAL

Descrição do aparelho, 41

Vista de Conjunto

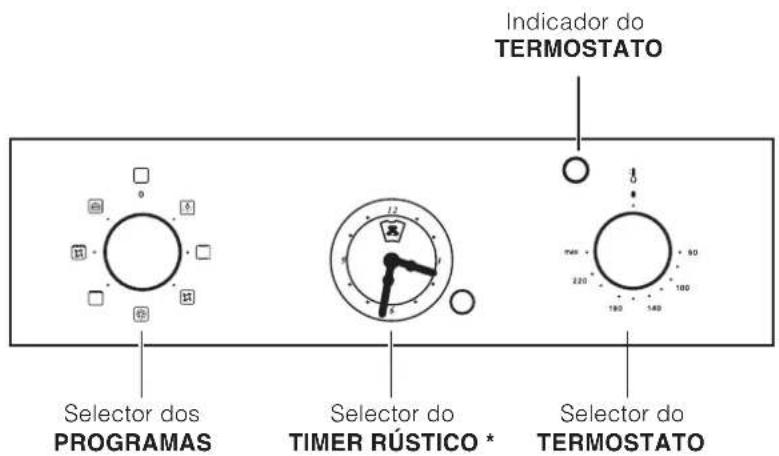

Painel de comandos

Utilizar o timer de fim de cozedura

Relógio com controle de horas Rústico

Programas, 43-44

Programas de cozedura

Conselhos práticos para cozedura

Tabela de cozedura

Precauçôes e conselhos, 45

Segurarca geral

Eliminação

Economia e respeito do meio ambiente

Assistência Tecnica

Manutenção e custados, 46

Desligar a corrente electrica

Limpeza do aparelho

Limpeza da porta

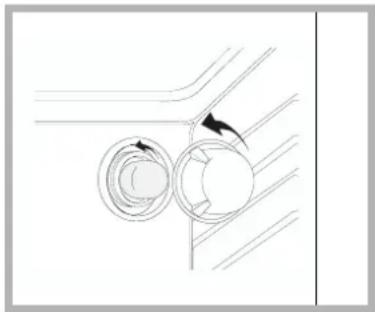

Substitução da lampada

! É importante guardar este folheto para poder consulçá-lo a qualquer momento. No caso de vend, cessão ou mudança, assegure-se que o mesmo permanece com o aparecido para informar o novo proprietário sobre o acontecimiento e sobre as respectivas advertências.

! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurarça.

Posicionamento

! As embalagens não são brinquados para ascriças eDEMVER SER ELIMINadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselho).
! A instalação deve ser realizada quando estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos pessoas, materiais e a animais.

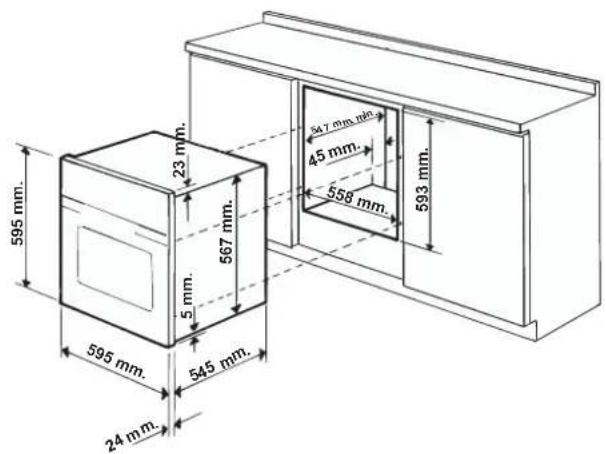

Encaixe

Para garantir um bom funciona do aparecido é necessário que oovel soit de caracteristicas adequadas.

• os paineisAdjacentes ao forno devem ser dematerial resistente ao calor;
• no caso de moveris de madeira contraplacada, as colas devem ser resistentes à temperatura de 100^ .
• para encaixar oorno, quer no caso de instalacao sob uma banca (veja a figura) quer em coluna, oovel deve ter as seguiutes medidas:

!Depois de ter encaixado o aparelho, não deve ser possivel contacto com as partes electrolyticas.
As declaracoes de consumo indicadas na placac das
caracteristicas foram medidas com este tipo de instalacao.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar oorno de maneira que apoie-se sobre das rivas de madeira, ou sobre uma tabua com uma abertura deleo menos 45× 560~mm .veja as figuras).

Colocar no centro e prender

Regule os 4 calços situados aos lados doorno, em correspondência aos 4 furos na moldura ao redor, em funcão da espessura da lateral do mover:

20 mm. de espessura: retire a parte móvil do calço (veja a figura);

18 mm. de espessura: utilize a primaira cavidade, da maneira ja preparada能做到 fabricante (veja a figura);

16 mm. de espessura: utilize a segunda cavidade (veja a figura).

Para prender o aparelho no molev: abra a porta doorno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor.

! Todos os componentes de garantia da proteção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação eletrica

! Os fornos equipados com cabo de fornecimento com tres pólo, são preparados para funciona com currente alternada na tensão e frequência de fornecimento indicadas na placá de identificação (veja a seguir).

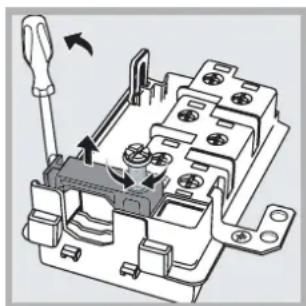

Montagem do cabo de fornecimento

1. ParaAbrir a caixa de terminais faca alavanca com uma chave de parafuso nas linguetas acos lados da tampa: puxe e abra a tampa (veja a figura).

2. Desatarraxe o parafuso da braçadeira e tire-o'utilizando uma chave de fendas (veja a figura).

1. Tire os parafusos dos contactos L-N- e, em seguida, prenda os fios embaixo das cabecas dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde (12)

Ligação do cabo de alimentação à rede

Monte no cabo uma ficha em conformidade com as normas para a cargo indicada na placac de identificacao (veja ao lado). No caso de una ligaao directa a rede, sera necessario interpol, entre o aparelho e a rede, um interruptor omnipolar com abertura minima entre os contactos de 3mm .na dimenso certa para a cargo e em conformidade com as normas em vigor (a ligaao a terra nao deve ser interrompida poel interruptor). O cabo de alimentacao deve ser colocado de maneira que em nenhum punto ultrapasse de 50^ a temperatura do ambiente.

! O técnico instalador é responsavel pela realização certa da ligação électrique e da obediência das regras de segurança.

Antes de effetuar a ligation, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a leição;
• a tomada tenha a capacidade de suportar a energia maxima de potencia da boa, indica na placar de identificacao (veja a seguir);
• a tensão de alimentação está entre os价值观 da placá de identificacao (veja a seguir);
• a tomada seja compativel com a tomada do aparelho. Em caso contrario, substitua a tomada ou a ficha; não empregue extensões nem tomadas multiplas.

!Depois de ter instalado o aparelho, o acesso ao cabo eletrico e a tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituido somente por tecnicos autorizados (veja a Assistencia Tecnica).
! A Empresa exime-se de qualquer responsabilitadese estas regras nao forem obedecidas.

PLACA DAS CHARACTERISTICAS
Medidas	Iargura cm. 43,5 altura cm. 32 profundidade cm. 41,5
Volume	Litros 58
Ligações elétricas	tensão de 220-240V~ 50/60Hz (veja a placá das caracteristicas) Potência maior absorvida 2800W
ETIQUETA DE ENERGIA	Directa 2002/40/CE acerca dos fços eletricos. Norma EN 50304 Consumo de energia com convecção Natural - funcção de aquecimento: Tradicional; Consumo de energia da declaração de Classe com convecção Forçada - funcção de aquecimento: Pastéis
CE	Este aparecido é em conformidade com as seguides Direcitas da Comunidade Euro peia a: - 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modicações - 2004/ 108/CEE de 15/ 12/04 (Compatible Electromagnética) e posteriores modicações - 93/68/CEE de 22/07/93 e posteriores modicações - 2002/96/CE e posteriores modi ficoça es.

* Ha somente em algunos modelos.

PT

! quando o acenderça primaira vez, aconselhamos de fazer的功能o forno vazio pelo menos durante uma hora, com o termostato posto à temperatura Tmaxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente é por causa da evaporação das substancias empregadas para proteger o forno.

Inicio doorno

1. Para seleccionar o programa de cozedura que desejar, rode o selector dos PROGRAMAS.
2. Para escolher a temperatura rode o selector do TERMOSTATO. Uma lista com as cozeduras e as respectivas temperatas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas).
3. O indicator luminoso do TERMOSTATO acesa indica a fase de aquecimento ate a temperatura definida.
4. Durante a cozedura é sempre possível:
5. modificar o programa de cozedura mediante o selector dos PROGRAMAS;
6. modificar a temperatura mediante o selector do TERMOSTATO;
7. interromper a cozedura se recolocar o selector dos PROGRAMAS na posicao "0".

! Nunca encoste objectos no dato doorno, para evaporar ricos de danos ao esmalte.

! Coloque sempre os recipientes de cozedura sobre a grade fornecida.

Ventilacao de arrefecimento

Para obter uma reducao das temperatasas externas,agems modelos sao equipados com uma ventoinha dearrefecimento.Esta gera um pacto de ar que sai entre opainel de comandos e a porta doorno.

! No final da cozedura, a ventoinha continua a funcionar ate o forno arrefecer suficientemente.

Luz doorno

Acende-se se for seleccionado mediate o selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura.

Ha somente em outros modelos.

Utilizar o timer de fim de cozedura*

1. Antes de mais nada, para dar corda na campainha é necessario rodar o selector do TIMER DE FIM DE COZEDURA de uma volta quase inteira na direcção dos ponteiros do relógio.
2. Volte na direção contrácia aos ponteiros do relógio, para configurar o tempo que desejar, fazer coincidir os minutos indicados no selector do TIMER DE FIM DE COZEDURA com a referencia fixa do poinel de comandos.
3. Depois que tiver passado o tempo tocará um sinal acústico e oorno desiga-se.
4. Quando oorno estiver desligado, o timer de fim cozedura poderá ser utilizado como um normal controle de horas.

! Para usar oorno com funciona manual, ou seja com o timer de fim de cozedura desactivado, é necessário rodar o botão TIMER DE FIM DE COZEDURA até o símbolo.

Relógio com controle de minutos Rústico*

Como acertar a hora

É necessário que oorno esteja ligado à electricidade. Puxe o selector e rode-o na direcção antiorária até chegar à hora actual.

Ob: Oprogramador funciona com electricidade, portanto, se houver falta de corrente, para quando durar a Interrupcao. Posteriormente sera necessario repetir a operacao para acertar novamente a hora actual.

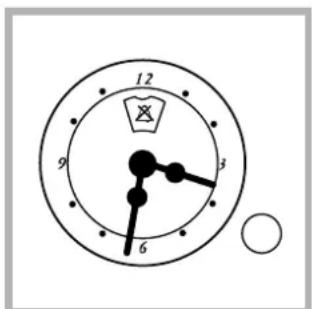

Funcaocontadordeminutos

No funciona contador de horas é programado o quando a partir do qual começa uma contagem regressiva. Esta função não comanda para acender nem apagar oorno, somente emite um alarme acustico quando o tempo esgotar-se.

Rode o selector na direcção antiorária at e o indicator chegar ao tempo desejado (escalal interior), visivel no visor.

A contagem do tempo começará imeditamente. Para parar de tocar, ou para usar apenas a funcao relógio, colque o indicator no SYMBOL

Programas de cozedura

! Para todos os programas pode ser definida uma temperatura entre 60^ e MAX., excepto:

• BARBECUE (é aconselhavel configurar somente em MAX.);
• GRATIN (é aconsehlável não ultrapassar a temperatura de 200^ ).

Programa de FORNO TRADICIONAL

Activam-se osinous elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizear uma unica prateleira: com mais de uma prateleira havara ma distribuicao da temperatura.

Programa de COZEDURA MULTIPLA

Activam-se todos os elementos aquecedores (superior, inferior e circular) e entra em funcaoamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possivel utilize até das prateleiras no maximo contemporaneamente.

Programa do FORNO PARA PIZZA

Ligam-se os elementos aquecedores inferior e circulare entre em funcaoamento a ventoinha. esta combinacao possibita um aquecimento rapiido doorno, com um grande fluxo de calor principalmente por baixo. Se utilizear mais de uma prateleira de cada vez, sera necessario trocar a posicao das mesmas na metade da cozedura.

Programa de BARBECUE

Activa-se o elemento aquecedor superior e começa a funcionalo espeto rotatório (se houver).

Uma temperatura alta e directa do grill é aconsehada para os alimentos que necessitarem de uma alta temperatura superficial. Coza com a porta doorno fechada.

Programa de GRATIN

Activa-se o elemento aquecedor superior e começam a funciona a ventoinha e o espeto rotatorio (se houver). Une a irradiação térmica unidirecional com a circulacao forca do ar no interior doorno. Deste modo impede-se a queimadura da superficie dos alimentos ao augmentar-se o poder de penetracao do calor. Coza com a porta doorno fechada.

Programa do FORNO PARA PASTÉIS

Liga-se o elemento aquecedor traseiro e entra em等功能amento a ventoinha para garantir um calor suave e uniforme no interior doorno.Esta funcao é indica para a cozedura de comidas delicadas, (especialmente doces que necessitarem de levitação) e algumas preparacoes "mignon" em 3 prateleiras simultaneamente.

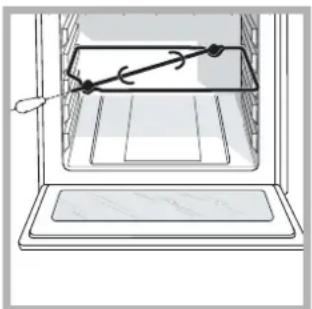

Espeto rotatorio (somente em algunos modelos)

Para acontear o espeto rotatorio (veja a figura) realize as seguintes operacoes:

1. coloque a bandeja pingadeira na posicao 1;
2. coloque o suporte do espeto rotatorio na posicao 3 e enfie o espeto no respectivo furo, situado na parede traseira doorno;
3. para ligar o espeto giratoriocoloque o selector dos

PROGRAMAS em

Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições das prateleiras 1 e 5: que recebam directamente ar quente porque poderão provocar queimaduras em alimentos delicados.
! Nas cozeduras de BARBECUE e GRATIN, colque a bandeja pingadeira na posicao 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

COZEDURA MULTIPLA

• Utilize as posições 2 e 4 das prateleiras, coloque na 2 os alimentos que necessitarem de mais calor.
• Coloque a bandeja pingadeira embaixo e a grade em cima.

BARBECUE

• Coloque a grade na posicao 3 ou 4, disponha os alimentos no centro da grade.
• É aconsehlável configurar o;nível de energia no maximo. Não se alarme se a resistência superior não permanecer constantly acesa: o seu funcimento é controlado por um termosto;

FORNO para PIZZA

• Utilize una forma de aluminio leve, apoie-a na grelha doorno.
  Se utilizes a bandeja pingadeira augmentar o tempos de cozedura e dificilmente sera obtida una pizza crocante.
• No caso de pizzas com muita cobertura é aconselhavel colocar o queijo mozzarella na metade da cozedura.

Tabela de cozedura

Programas	Alimentos Peso	(Kg.)	Posão das prateleiras	Pré aquecimento (minutos)	Temperatura aconselho	Duração da cozedura (minutos)
Forno Tradicional	Pato	1	3	15	200	65-75
	Came de vitela ou vaca assada	1	3	15	200	70-75
	Came de porco assada	1	3	15	200	70-80
	Biscoitos (de massa tenra)	-	3	15	180	15-20
	Tortas doces	1	3	15	180	30-35
Cozedura Múpla	Pizza (em 2 prateleiras)	1	2 e 4	15	230	15-20
	Lasanha	1	3	10	180	30-35
	Cordeiro	1	2	10	180	40-45
	Frango assado com balatas	1+1	2 e 4	15	200	60-70
	Cavala	1	2	10	180	30-35
	Plum cake	1	2	10	170	40-50
	Bignés (em 2 prateleiras)	0.5	2 e 4	10	190	20-25
	Biscoitos (em 2 prateleiras)	0.5	2 e 4	10	180	10-15
	Pão-de-lo (em 1 prateleira)	0.5	2	10	170	15-20
	Pão-de-lo (em 2 prateleiras)	1	2 e 4	10	170	20-25
	Tortas salgadas	1.5	3	15	200	25-30
Barbecue	Linguado e chocas	1	4	5	MAX	8-10
	Espetinho dos calamares e camarão	1	4	5	MAX	6-8
	Filé de bacalhau	1	4	5	MAX	10
	Verduras na grelha	1	3 ou 4	5	MAX	10-15
	Bife de vitela	1	4	5	MAX	15-20
	Costeletas	1	4	5	MAX	15-20
	Hambúrgueres	1	4	5	MAX	7-10
	Cavala	1	4	5	MAX	15-20
	Tostas	n.° 4	4	5	MAX	2-3
	Com espto giratório (se houver)
	Vitela no espto	1.0	-	-	100%	80-90
	Frango no espto	1.5	-	-	100%	70-80
	Cordeiro no espto	1.0	-	-	100%	70-80
Gratinado	Frango na grelha	1.5	2	10	200	55-60
	Chocas	1.5	2	10	200	30-35
	Com espto giratório (se houver)
	Vitela no espto	1.5	-	10	200	70-80
	Cordeiro no espto	1.5	-	10	200	70-80
	Frango (no espto) com batatas (na bandeja pingadeira)	1.5	-	10	200	70-75
		-	2	10	200	70-75
Forno para Pizza	Pizza	0.5	3	15	220	15-20
	Carne de vitela ou vaca assada	1	2	10	220	25-30
	Frango	1	2 ou 3	10	180	60-70
Forno para Pastêis	Tortas doces	0.5	3	15	180	20-30
	Torta de fruta	1	2 ou 3	15	180	40-45
	Plum cake	0.7	3	15	180	40-50
	Pão-de-ló	0.5	3	15	160	25-30
	Crêpes rechecidas (em 2 prateleiras)	1.2	2 e 4	15	200	30-35
	Queques pequenos (em 2 prateleiras)	0.6	2 e 4	15	190	20-25
	Salgadinhos folhados como queijo
	(em 2 prateleiras)	0.4	2 e 4	15	210	15-20
	Bignés (em 3 prateleiras)	0.7	1 e 3 e 5	15	180	20-25
	Biscoitos (em 3 prateleiras)	0.7	1 e 3 e 5	15	180	20-25
	Merengues (em 3 prateleiras)	0.5	1 e 3 e 5	15	90	180

Precauções e conselhos

! Este aparecido foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atençao.

Seguranca geral

• Este aparecido foi acontecido para utilizesçao de tipo não profisional no ambito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sitio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Para deslocar o aparelho pegue-o semprePEGOS cabos para este fim, situados ao lados doorno.
• Não toque na boaina se estiver descalço, ou se as suas mês ou pés estiverem molhados ou humidos.
• O aparecido deve ser utilizado para cozinar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livre. Qualquer及其他 uso (como por exemplo, aquecedor de ambientes) deve ser considerado improprio e portanto perigoso. O fabricante não pode ser considerado responsavel por eventuals danos derivados de usos improprios, errados e irracoáveis.
• Durante o uso do aparecido os elementos de aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para não tocar nosleasedos emantenhaascriancas afastadas.
• Evite que o cabo de alimentação de outros electrodométricos encoste-se em partes quentes doorno.
• Não tape as aberturas de ventilação e de eliminacao de calor.
• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.
• Utilize luvas deorno para colocar e tirar recipientes;
• Não forre o财运 doorno com folhas de alúnico.
• Não guarde material inflamável noorno: se o aparecido for inadvertamente colocado a funciona, poderão arder.
• Assegure-se sempre que os selectores estejam na posicao "●"/"O quando não estiver a utilizeso aparelho.
• Não puxe pelo cabo para deslizar a ficha da tomada electrica, pegue pela ficha.

• Não realizze limpeza nem manutençao sem antes desligado a ficha da rede electrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparas. Contacte a Assistencia Tecnica (veja a Assistencia Tecnica).

• Não coloque objectos pesados sobre a porta doorno aberta.
• Não é previsto que este aparecido soit utilizado por pessoas (inclujo crianças) com reduzidas capacidades fisicas, sensoriais ou mentalis, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que está vigiadas por uma pessoa responsavel pela sua segurarou ou que tenham recebido instruções preliminares sobre o uso do aparecido.
• Não permita que as crianças brinquem com o aparecido.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE referente à gestão de residuos de apareiros electricos e electrónicos (RAEE), préve que os electrodométricos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os apareiros desactualizados devem ser recolhidos separatamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potenciços danos para a Saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatório de recolha separada. Os consumidos devem contactar as autoridades locais ou os pontos de vendra para solicitar informação referente ao local apropriadono quando devem depositar os electrodométricos velhos.

Economia e respeito do meio ambiente

• Se utilizes oorno nos horários a partir do fim da tarde, até as primeiras horas da manhã, colabora-se para reduzir a energia de aborsoamento do fornecimento de electricidade.
• É recomendável realizar as cozeduras de BARBECUE e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensivel economia de energia (aproxadamente 10%).
• Mantenha as guarinoes deficientes e limpas, para poderem aderir bem na porta e não Cause dispersao de calor.

Assistência Tecnica

Comunique:

• o modelos da boaquina (Mod.)
• o número de série (S/N)

Estas ultimas informacoes encontrar-se na placde identificacao situada no aparelho e/ou na embalagem.

PT

Antes de realizar qualquer operacao, deslgue o aparelho da alimentacao eletrica.

Limpeza do aparelho

• As partes externas esmaltadas ou inoxidaveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for dificil remover as manchas, empregue produits especialicos. É aconselhoado enxaguar com água abundante e exhugar antes da limpeza. Não empregueposalbrasivosnem substancias corrosivas.
• O interior doorno deve ser sempre limpo de preferencia antes de cada utilização, quando acreda estiver morno. Utilize água quente e deterrente, exhage e exhugue com um pano macio. Evite abrasivos.
• Os acessórios podem ser lavados como quaisquer utensilios, inclusive numaquina de lavar loça.
• Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

Limpeza da porta

Limpe o vidro da porta com esponjas e produits não abrasivos e enchugue com um pano macio; não use materiais asperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superficie e quebrar o vidro. Para uma limpeza mais cuidadasa, é possivel triturar a porta doorno.

1. abra a porta inteiramente (veja a figura);
2. utiliser una chave de fendas, levante e rode as alavancas F situadas nas das dobradiças (veja a figura);

1. secure a porta dosinouslados exterioros e feche-anovamente devagar mas naointeiramente; Em seguida puxe a porta para a frente e retire-a das dobradiças (veja a figura). Para montar novamente a porta realize, na ordem contraria, asmesmas operacoes.

Verónica das guarnções

Verifique periodically o estado da guarência ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Tecnica mais proxies (veja a Assistência Tecnica). E aconsehuntavel não usar o forno antes do mesmo ter sido reparado.

Substituição da lâmpada

Para substituir a lampada de iluminação doorno: 1. Desatarraxe a tampa em vidro do bocal da

lampada
2. Desenosque a lampada e troquea por outra
análoga: potência 25 W, engate E 14.
3. Retire a tampa (veja a figura).

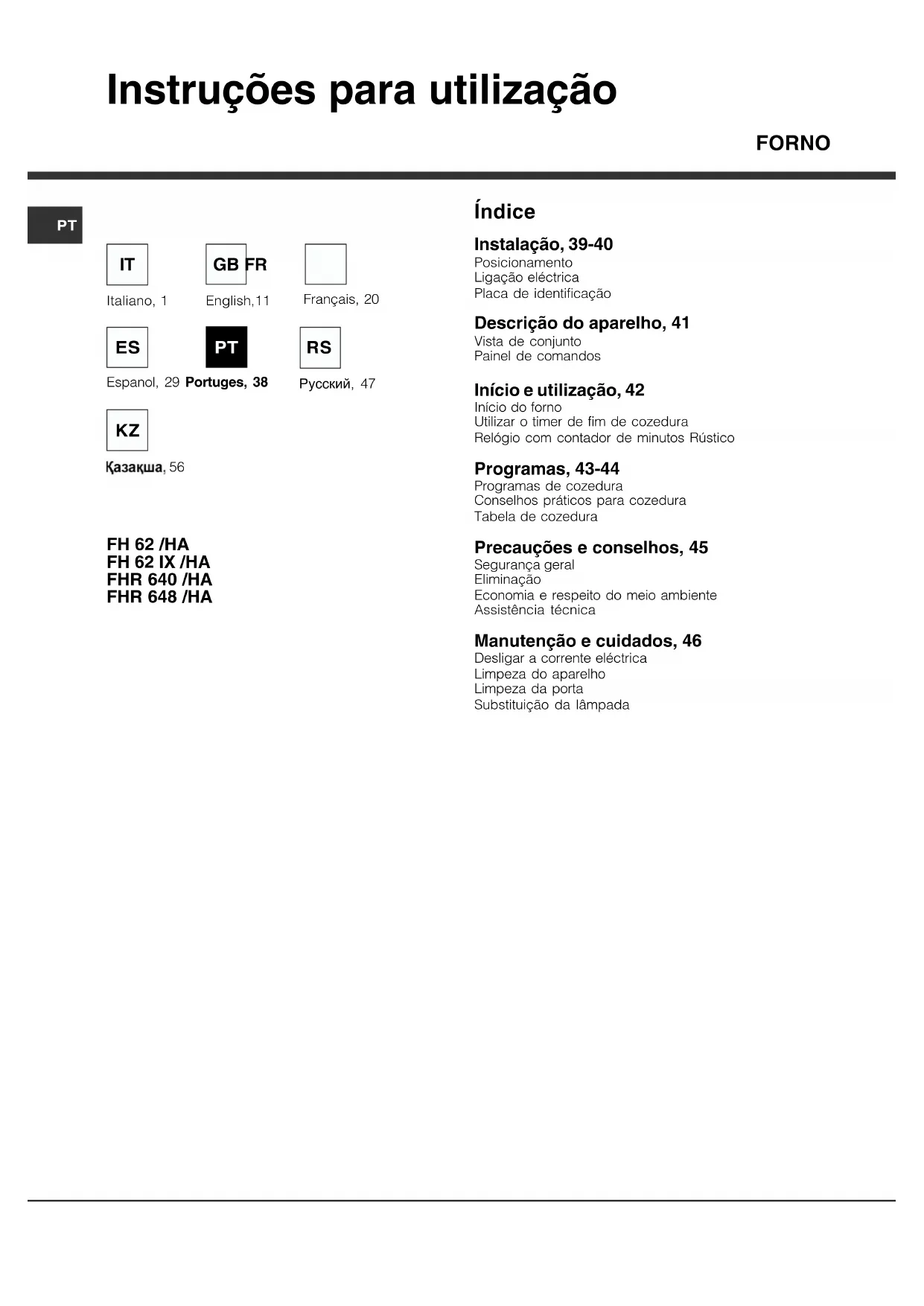

Italiano, 1

English, 11

Francais, 20

Espanol, 29Portuges, 38

Pycckn,47

Ka3aKwa, 56

FH 62 /HA

FH 62 IX /HA

FHR 640/HA

FHR 648 /HA

Copepknne

MOHTax, 48-49

PacnoNoxKeHne

3JIeKtpnueckoe IOJKnIIOUeHne

PacnoptHaa Ta6nUka

Onncahne n3deJnna, 50

Obui BnD

KoHcOJIb ynpaBHeHHa

BkIIOUeHne n 3KcIIpyataun,51

BkIIOueHne DyXOBOrO 1kaΦa

IporpammmopobAHne OOKHuaHnI prrTOBHeHnI ppi

NOMOJI TAmEpa

Hacpoika Yacob TaMepa

PporpaMMbl,52-53
