Digiframe 7000SLT - Moldura digital para fotos BRAUN - Manual de utilização gratuito

Tipo de produto	Porta-retratos digital
Marca	Braun
Modelo	Digiframe 7000SLT
Tamanho da tela	17.5 cm (7 polegadas)
Resolução	768 x 480 pixels
Proporção (altura/largura)	16:10
Alimentação (entrada)	AC 100-240V, 50/60 Hz
Alimentação (saída)	DC 5V, 1A
Formatos de imagem suportados	JPEG
Cartões de memória suportados	SD, SDHC, MMC, MS
Porta USB	Mini USB (High Speed 2.0)
Funções principais	Apresentação de slides, calendário, despertador, menu tátil
Efeitos de transição	Mais de 10 efeitos (divisão, esmaecimento, etc.)
Ajustes de imagem	Nitidez, contraste, saturação, cor (0-40)
Idiomas do OSD	Francês, inglês, alemão, italiano, holandês, português, sueco, grego
Limpeza	Pano macio, solução de limpeza para tela
Precauções de segurança	Uso em ambientes internos, evitar umidade, não bloquear ventilação, não expor ao sol, desligar antes de inserir cartão/USB, não desmontar
Conteúdo da embalagem	Porta-retratos, manual do usuário, adaptador AC/DC, controle remoto, cabo USB

Perguntas frequentes - Digiframe 7000SLT BRAUN

Como inserir a pilha do controle remoto?

Vire o controle remoto, pressione a parte ranhurada da tampa do compartimento da pilha e puxe em sua direção. Insira uma pilha botão de lítio CR2025 respeitando a polaridade (+). Feche a tampa.

Como iniciar uma apresentação de slides?

Insira um cartão de memória ou um dispositivo USB contendo imagens JPEG. A apresentação de slides inicia automaticamente. Você também pode pressionar o botão SLIDE SHOW do controle remoto.

Quais tipos de cartões de memória são suportados?

Este porta-retratos suporta cartões SD, SDHC, MMC e MS (Memory Stick).

Como ajustar o brilho da tela?

Acesse o menu Ajustes depois Exibição. Você pode ajustar o contraste e a nitidez de 00 (baixo) a 40 (alto).

O que fazer se o controle remoto não funcionar?

Verifique o estado da pilha (CR2025). Substitua-a se necessário. Certifique-se de que não há obstáculo entre o controle remoto e o porta-retratos.

Como copiar uma foto para a memória interna?

No modo de exibição simples, pressione SETUP para acessar a máscara de cópia. Selecione a imagem e confirme com OK.

O porta-retratos não exibe nenhuma imagem, por quê?

Verifique se o cartão ou dispositivo USB contém arquivos JPEG. Certifique-se de que está corretamente inserido. Se o problema persistir, formate a memória interna nos ajustes.

Como ajustar a hora e a data?

No menu Ajustes, selecione Ajuste de hora/data. Use as teclas ▲▼ para escolher ano, mês, dia, hora, minuto, segundo, depois ◀▶ para ajustar. Confirme com OK.

Posso usar o porta-retratos como despertador?

Sim, o porta-retratos possui um despertador. Você pode configurá-lo através do menu Ajustes (não detalhado no trecho, mas o manual menciona um despertador incorporado).

Como limpar a tela?

Use um pano macio (ex: pano de limpeza para lentes). Umedeça-o levemente com uma solução de limpeza para tela. Não use produtos abrasivos.

MANUAL DE UTILIZADOR Digiframe 7000SLT BRAUN

1. Apresentação do produto ....38

1.1 Telecomando ....38 1.2 Lado direito da moldura ....38 1.3 Lado esquerdo da moldura....38

1. Colocação & substituição da pilha.....38
2. Primeiros passos ....39
3. Manual de instruções....39

4.1 Cartão de memória e USB ......39 4.2 Modo de imagem ....39

1. Ficheiros....40
2. Calendário ....41
3. Configurações.....41
4. Indicações para os suportes....42
5. Especificações técnicas....42

Eliminação de avarias....42

Características:

1. Formato de imagem compatível: JPEG
2. Cartões de memória compatíveis: SD/MMC/SDHC/MS
3. Cópia dos ficheiros na memória integrada e remoção de ficheiros da memória integrada
4. Calendário, hora e despertador integrados
5. Menu de toque de suporte, para uma navegação e configuração simples
6. Apresentação de diapositivos configurável e mais de 10 efeitos diversos de encadeamento.
7. Claridade, contraste e saturação configuráveis
8. Idioma da indicação óptica do funcionamento (OSD): Inglês, Alemão, Francês, Italiano, Espanhol, Holandês, Português, Sueco, Grego

Lista de verificação da embalagem:

Moldura digital 8000SLT / 7000SLT, Manual de instruções, Adaptador AC/DC, Telecomando, cabo USB)

Introdução:

Agradecemos-lhe a compra da moldura de imagem digital. Ele foi concebido para possibilitar um processamento fácil e rápido de fotografias, captadas com a sua câmara digital ou o seu telemóvel, ou que se encontrem armazenadas num cartão de memória. Leia este manual de instruções com atenção, a fim de aprender o correcto manuseamento da moldura de imagem digital.

Advertências

Medidas de prevenção e manutenção

• Utilizar apenas em recintos interiores
• A fim de se evitar o perigo de incêndio ou de choques eléctricos, não submeta o aparelho à humidade ou a condensação.
• A fim de se evitar o sobreaquecimento, não bloqueie as aberturas de ventilação no lado anterior da moldura de imagem digital.
• Mantenha a moldura digital afastada da ação direta dos raios solares.
• Desligue o aparelho antes de inserir um cartão de memória ou um dispositivo USB. Se não o fizer, o cartão de memória/dispositivo de armazenamento USB e o aparelho podem ficar danificados.
• Não desmonte a moldura digital. Existe o perigo de choques elétricos. No compartimento interior não se encontram peças que possam ser reparadas pelo utilizador. A desmontagem da moldura de imagem digital anula a garantia.

Limpeza do ecrã LCD

• Trate o ecrã com cuidado. Dado que o ecrã da moldura de imagem digital é feito de vidro, ele pode quebrar ou riscar facilmente.
• Sempre que se acumularem dedadas ou poeira no ecrã LCD, recomendamos a utilização de um pano macio não abrasivo, como por exemplo, um pano de limpeza para lentes de câmara, para limpar o ecrã.
• Humedeça o pano de limpeza com uma solução de lavagem e limpe o ecrã com ele.

1 Diagrama do produto

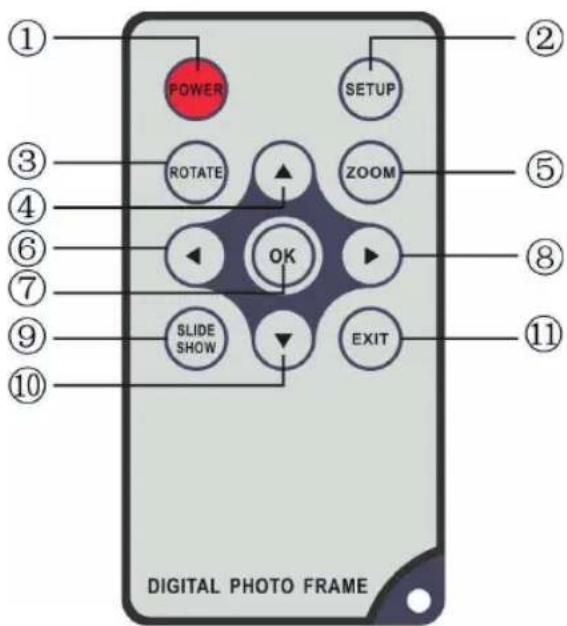

1.1 Telecomando

1. POWER_ Ligar / Desligar
2. SETUP _ Acesso às opções de copiar & apagar.
3. ROTATE _ Prima ROTATE com a imagem individual no modo de pausa, para girar a imagem 90° no sentido contrário ao dos ponteiros do relógio de cada vez que pressionar este botão.
4. ▲_ Botão de seleção funcional, cursor para cima.
5. ZOOM — Prima este botão com a imagem individual no modo de pausa, para ampliar o tamanho da imagem visualizada.
6. ◀ Botão de seleção funcional, cursor para a esquerda.
7. OK — Premir para confirmar. Reproduzir/pausa: prima no modo de imagem individual, para iniciar a apresentação de diapositivos. Prima no modo de apresentação de diapositivos para parar e prima novamente para continuar.
8. ▶ Botão de seleção funcional, cursor para a direita.
9. SLIDE SHOW — Prima este botão, para iniciar diretamente a apresentação de diapositivos.
10. ▼ Botão de seleção funcional, cursor para baixo.
11. EXIT — Premir este botão para ir para a página sobreposta ou para o menu principal.

1.2 Botões de comando

1. Power (ligar/desligar)
2. Menu
3. Up (p/cima)
4. Down (p/baixo)
5. Play/Pause/OK (reproduzir/pausa/OK)
6. Left (esquerda)
7. Right (direita)
8. Return (enter)

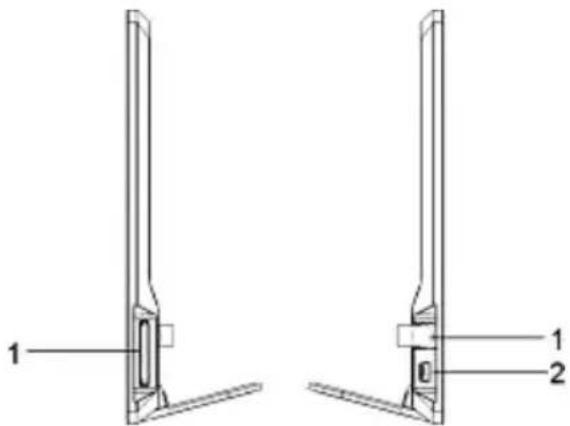

1.3 Lado direito da moldura

1. SD/SDHC/MS/MMC

1.4 Lado esquerdo da moldura

1. DC 5V
2. MINI USB

2. Colocação & substituição da pilha

Coloque o telecomando com o lado superior voltado para baixo, prima a zona estriada do compartimento da bateria para baixo e puxe o compartimento na sua direção para o remover. Insira uma pilha de botão de lítio do tipo CR2025 no compartimento, com o lado positivo “+” voltado para si. Feche novamente o compartimento.

3.1. Abra os braços no lado anterior da moldura de imagem digital o máximo possível para fora, a fim de se obter uma máxima estabilidade. Depois insira uma extremidade do adaptador de corrente alterna juntamente fornecido numa tomada eléctrica standard de corrente alternada 110-240V e a outra extremidade no lado direito da moldura.

Nota: Existem várias posições disponíveis para os suportes da moldura de imagem digital. Consulte as "Indicações para os suportes".

3.2. Remova a película de protecção que cobre o ecrã LCD.

3.3. Remova o isolamento de plástico da pilha do compartimento da pilha e certifique-se de que se encontra uma pilha no telecomando. Se necessitar de uma pilha nova, consulte por favor o capítulo "Colocar & substituir a pilha".

3.4. Ligue o aparelho, premindo para isso o botão "Power" no telecomando ou na parte da frente do aparelho.

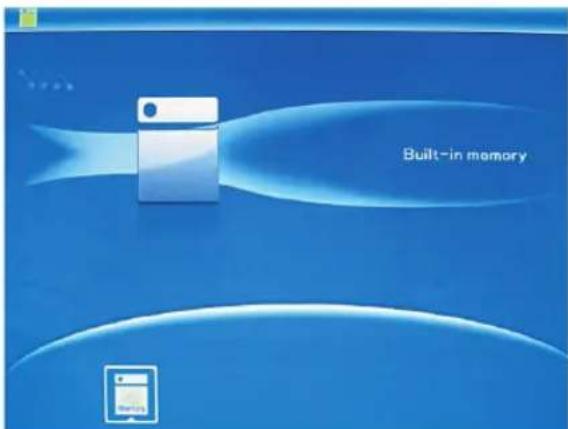

4. Manual de instruções

Após ter ligado o aparelho, aparece o ecrã inicial. Prima EXIT, para ir parar a janela de selecção dos cartões de memória.

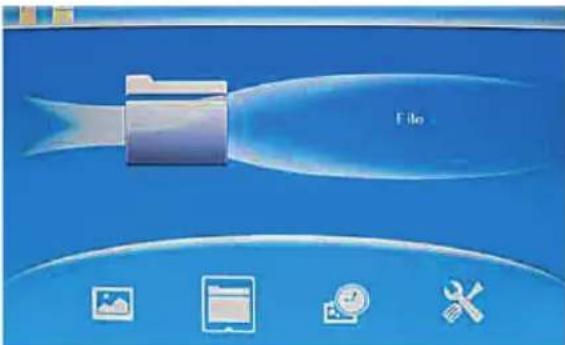

4.1 Cartões de memória e USB

Suporta SD/SDHC/MS/MMC/MS e USB 2.0. Ao se inserir um cartão de memória ou um dispositivo de USB, é reproduzida automaticamente uma apresentação de diapositivos. Depois prima EXIT duas vezes, para ir parar aos menus Fotografia, Ficheiro, Calendário e Configurações. Prima OK para confirmar.

Nota: Certifique-se de que se encontram ficheiros de imagem compatíveis no cartão de memória ou no dispositivo USB.

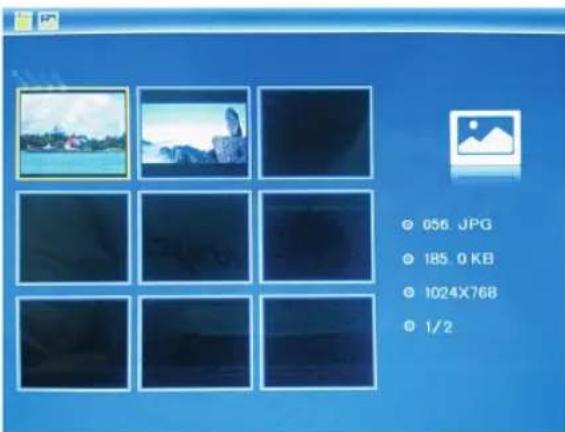

4.2 Modo de Imagem

Prima EXIT, para seleccionar “CARTÃO DE MEMÓRIA” no menu principal. Marque Foto e prima OK, para ir ter ao modo de 9 imagens (8000SLT)/ 6 imagens(7000SLT), utilize ▲▼◀▶, para seleccionar uma imagem e prima OK, para reproduzir a imagem numa janela individual.

Prima OK, para reproduzir as imagens numa apresentação de diapositivos, no modo de diapositivo. Altere o modo de diapositivo da seguinte forma:

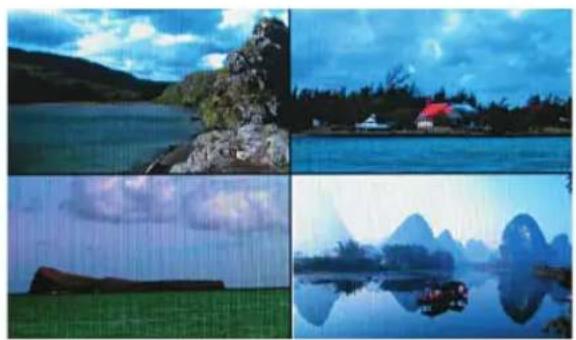

Selecione CONFIGURAÇÕES, para escolher o MODO DE DIAPOSITIVO (uma janela/quatro janelas/três janelas), selecione com ▲▼. Prima OK para confirmar.

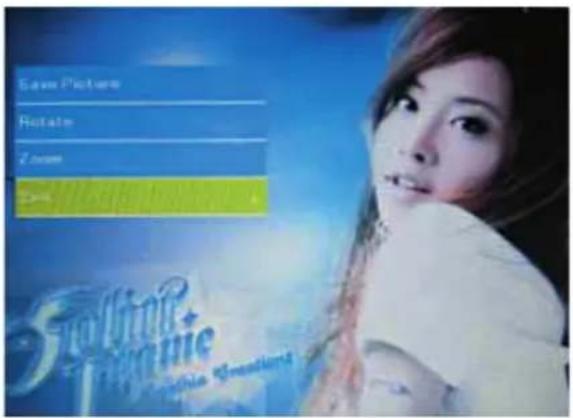

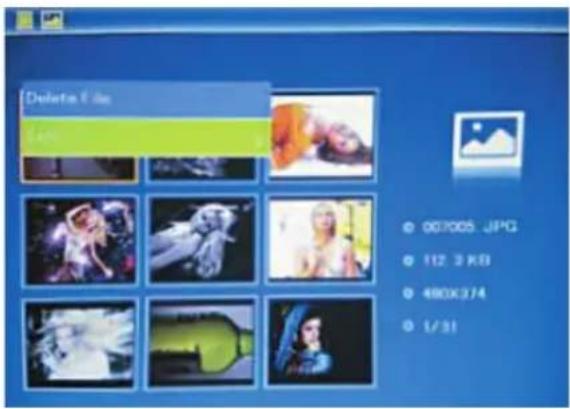

Função Copiar & Apagar

Sirva-se das setas ▲▼◀▶ no modo de 9 imagens (8000SLT)/6 imagens (7000SLT), para selecionar a imagem que deseja copiar para a memória integrada e depois prima OK, para ir ter ao modo de imagem individual. Prima SETUP, para ir ter à máscara da função de copiar e depois em OK para confirmar.

Sirva-se das setas ▲▼◀▶ no modo de 9 imagens (8000SLT)/6 imagens (7000SLT), para selecionar a imagem que deseja apagar e prima SETUP, para ir ter à máscara da função de apagar. Depois prima OK para confirmar.

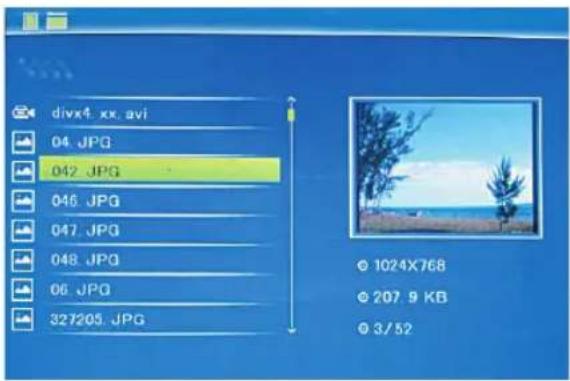

5. Ficheiro

Prima SAIR, para selecionar "CARTÃO DE MEMÓRIA" no menu principal. Prima FICHEIRO e depois OK, para poder ter acesso à máscara dos ficheiros. Neste modo, pode paginar ao longo de todos os ficheiros contidos no cartão de memória e apagá-los da memória interna ou num dispositivo externo.

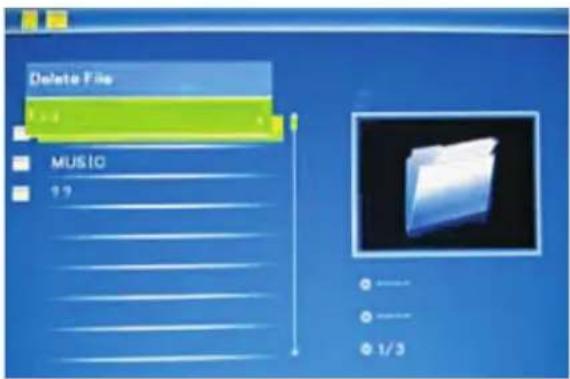

Função Copiar & Apagar

Sirva-se das setas ▲▼, para selecionar a imagem que deseja apagar, e depois prima SETUP, para ir ter à máscara da opção Apagar. Depois prima OK, para confirmar.

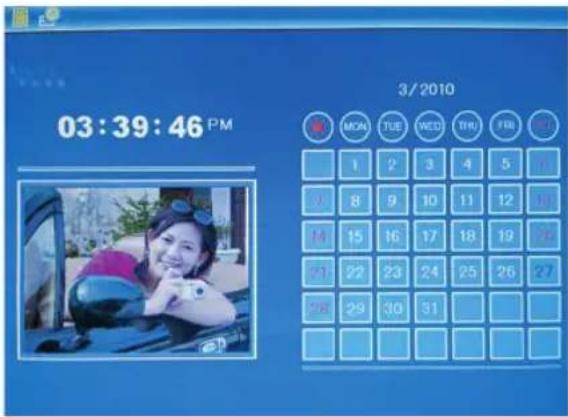

Selecione Calendário no menu principal e prima OK, para ter acesso à opção. A hora é indicada no lado superior esquerdo. Por baixo da hora são apresentadas automaticamente as imagens contidas no cartão de memória sob a forma de apresentação de diapositivos.

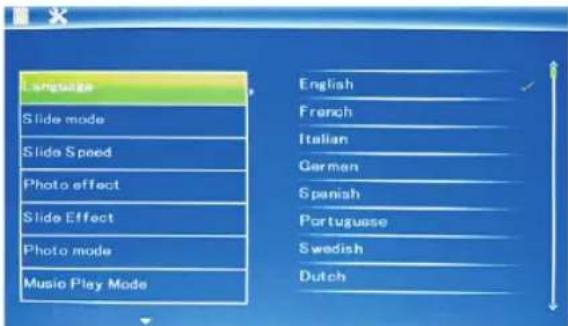

7. Configurações

Prima em CONFIGURAÇÕES no menu principal e depois em OK, para ir ter à máscara da opção das configurações. Sirva-se das setas ▲▼, para selecionar o ponto que deseja configurar. Prima OK, para visualizar o submenu. Selecione com as setas ▲▼ e depois prima OK, para confirmar.

7.1 Idioma: Inglês, Francês, Italiano, Alemão, Espanhol, Holandês, Português, Sueco, Grego 7.2 Modo de diapositivo: janela individual, duas janelas e janela tripla 7.3 Velocidade dos diapositivos: 3/5/15/30 segundos, 1/5/15/30 minutos e 1 hora 7.4 Efeito da cor: cores, unicolor, sépia

7.5 Efeito do diapositivo: aleatório, divisão horizontal ligado/desligado, persiana, divisão horizontal ligado/desligado, radiação, circundante, embaciamento, atualizar a partir da direita, atualizar próximo, no plano, rolar de baixo para cima, rolar de cima para baixo, módulo

7.6 Modo de fotografia: adaptação automática, otimizado, imagem integral

7.8 Visualização

Contraste: Sirva-se das setas ▲▼, para seleccionar um valor compreendido entre 00 (baixo) e 40 (alto).

Claridade: Sirva-se das setas ▲▼, para seleccionar um valor compreendido entre 00 (baixo) e 40 (alto).

Saturação: Sirva-se das setas ▲▼, para seleccionar um ponto compreendido entre 00 (baixo) e 40 (alto).

Cor: Sirva-se das setas ▲▼, para seleccionar um valor compreendido entre 00 (baixo) e 40 (alto).

7.9 Definir a data/hora: Prima OK e seleccione os pontos que deseja configurar com ▲▼: ano, mês, dia, hora, minutos, segundos. Sirva-se das setas OK ◀▶, para definir a hora e prima Guardar hora, para confirmar. 7.10 Definir o formato da hora: 12/24, prima OK, seleccione com ▲▼, prima OK e depois sirva-se das setas ▲▼ para a configuração e prima OK para confirmar. 7.11 Configurar memória interna: prima OK, seleccione Não/Sim com ▲▼. Prima OK para confirmar. 7.12 Desfazer as configurações: carregue aqui, para regressar às configurações básicas. 7.13 Salr: carregue aqui, para abandonar a opção das configurações.

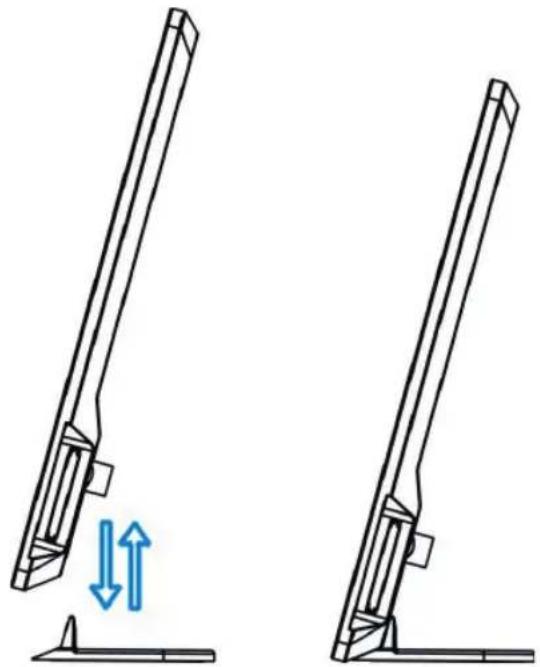

8. Indicações para os suportes

Encaixe os suportes nas ranhuras da moldura de imagem digital. Verifique e certifique-se de que os suportes estão encaixados, antes de proceder à disposição da moldura de imagem digital. Veja também a figura em seguida ilustrada

9. Especificações técnicas

Adaptador

Entrada: AC 100-240V 50/60HZ

Saída: DC 5V/1A

Formato de imagem:

JPEG

Cartões de memória:

SD/SDHC/MMC/MS

USB:

USB Host (High Speed 2.0, ligação com cabo

USB curto)

Parâmetros do ecrã:

DigIFrame 8000 SLT:

Tamanho do ecrã: 20cm (8 polegadas) TFT

Relação dimensional dos lados: 4:3

Resolução: 800X600 pixéis

DigIFrame 7000 SLT:

Tamanho do ecrã: 17.5cm (7 polegadas) TFT

Relação dimensional dos lados: 16:10

Resolução: 768x480 pixels

10. Eliminação de avarias

Se tiver problemas com o seu aparelho de leitura, pode consultar tanto estas indicações, como também no manual de instruções. Se necessitar de mais ajuda, entre em contacto com a equipa de suporte técnico.

• Nenhuma corrente:

Verifique se a ficha está bem enfiada.

- Telecomando sem função:

Verifique se a pilha tem corrente (em circunstâncias normais, a pilha pode ser utilizada durante meio ano). Se necessário, troque a pilha por uma nova.

- O cartão de memória ou o dispositivo USB não podem ser lidos:

Verifique se existem ficheiros armazenados no cartão de memória ou no dispositivo USB.

Os dispositivos vazios não podem ser lidos.

- O arquivo não pode ser reproduzido:

Verifique se o formato dos ficheiros é compatível com o aparelho de leitura.

- A visualização é demasiado clara ou demasiado escura: Defina a claridade ou o contraste no menu de configurações.

- A cor é demasiado clara ou não existe nenhuma cor: Defina a cor e o contraste.
