BEDIENUNGSANLEITUNG Digiframe 7000SLT BRAUN

1. Produktdarstellung......2

1.1 Fernbedienung ......2
1.2 Rechte Seite des Rahmens ......2
1.3 Linke Seite des Rahmens......2

1. Einsetzen & Austauschen der Batterie......2
2. Erste Schritte ....3
3. Betriebsanleitung ....3

4.1 Karte und USB 3
4.2 Bildmodus ....3

1. Datei....4
2. Kalender 5
3. Einstellungen ....5
4. Anleitung Ständer...... 6
5. Technische Spezifikationen.... 6

Anleitung zur Fehlerbehebung 6

Eigenschaften:

1. Unterstütztes Bildformat: JPEG
2. Unterstützte Speicherkarte: SD/ MMC/SDHC/MS
3. USB-Anschluss: Mini USB
4. Integrierter Kalender, Uhr und Wecker
5. Unterstützendes Touch-Menü für einfache Navigation und Einstellung
6. Einstellbare Slideshow und mehr als 10 verschiedene Überblendeffekte.
7. Helligkeit, Kontrast und Sättigung einstellbar
8. Sprachen optische Statusanzeige (OSD): Englisch, Deutsch, Französisch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Schwedisch, Griechisch

Inhalt der Packung / Lieferumfang:

Digitaler Bilderrahmen 7000SLT oder 8000SLT, Anwenderhandbuch, AC/DC Adapter, Fernbedienung, Kurzes USB-Kabel (zum Anschluss an ein USB-Gerät)

Einleitung:

Wir danken Ihnen für den Kauf des digitalen Bilderrahmens. Er wurde so gestaltet, dass er die schnelle und einfache Betrachtung von Fotos, die Sie mit Ihrer digitalen Kamera oder Ihrem Mobiltelefon aufgenommen haben oder die sich auf einer Speicherkarte befinden, ermöglicht. Bitte lesen Sie dieses Anwenderhandbuch sorgfältig durch, um die richtige Handhabung des digitalen Bilderrahmens zu erlernen.

Warnhinweise

Vorsichtsmaßnahmen und Wartung

• Nur in Innenräumen verwenden
• Um Brandgefahr oder elektrische Schocks zu vermeiden, setzen Sie das Gerät nicht Feuchtigkeit oder Kondensierung aus.
• Zur Vermeidung von Überhitzung blockieren Sie nicht die Ventilationsöffnungen an der Rückseite des digitalen Bilderrahmens.
• Halten Sie den digitalen Bilderrahmen fern von direkter Sonneneinstrahlung.
• Bitte schalten Sie das Gerät aus, bevor Sie eine Karte oder ein USB-Gerät einstecken, um Schäden zu vermeiden.
• Bauen Sie den digitalen Bilderrahmen nicht auseinander. Es besteht das Risiko eines Elektroschocks. Im Innenraum befinden sich keine Teile, die vom Anwender gewartet werden können. Das Auseinanderbauen des digitalen Bilderrahmens macht die Garantie nichtig.

Reinigen des LCD-Bildschirms

• Behandeln Sie den Bildschirm vorsichtig. Da der Bildschirm des digitalen Bilderrahmens aus Glas besteht, kann er schnell zerbrechen oder zerkratzen.
• Wenn sich auf dem LCD-Bildschirm Fingerabdrücke oder Staub ansammeln, empfehlen wir die Verwendung eines weichen, nicht scheuernden Tuchs wie z.B. eines Reinigungstuchs für Kameralinsen, um den LCD-Bildschirm zu reinigen.
• Befeuchten Sie das Reinigungstuch mit der Reinigungslösung und reinigen Sie den Bildschirm damit.

DEUTSCH2

1 Produktdiagramm

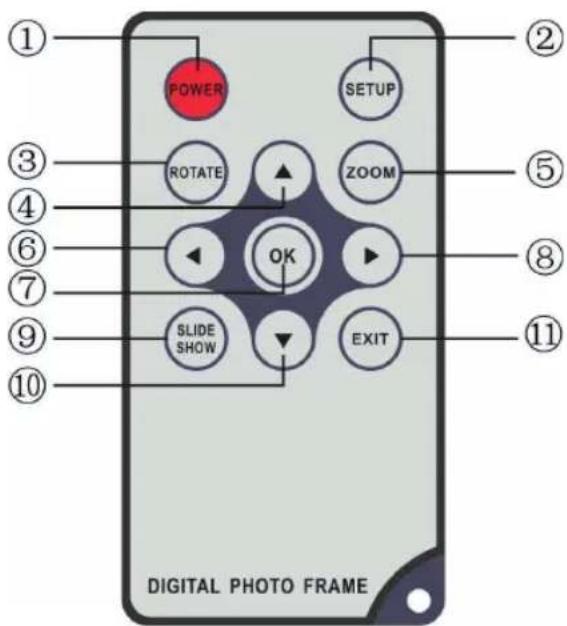

1.1 Fernbedienung

1. POWER_Einschalten/Ausschalten
2. SETUP _ Auf die Maske Kopieren & Löschen zugreifen.

3. ROTATE _ Drücken Sie im Pausenstatus des Einzelbilds ROTATE, um das Bild bei jedem Drücken um 90° gegen den Uhrzeigersinn zu drehen.

4. ▲_ Funktionale Auswahltaste, Cursor nach oben.

5. ZOOM _ Drücken Sie im Pausenstatus des Einzelbilds ZOOM, um die Anzeigegröße des Bilds zu vergrößern.

6. ◀_ Funktionale Auswahltaste, Cursor nach links

7. OK _ Drücken, um zu bestätigen. Play/pause: Drücken Sie im Einzelbildmodus, um die Slideshow zu starten. Drücken Sie im Slideshowmodus, um anzuhalten und noch einmal, um abzuspielen.

8. ▶_ Funktionale Auswahltaste, Cursor nach rechts

9. SLIDE SHOW_ Drücken Sie, um die Slideshow direkt zu starten

10. ▼_ Funktionale Auswahltaste, Cursor nach unten

11. EXIT _ Drücken, um zur darüberliegenden Seite oder in das Hauptmenü zu gelangen.

POWER SETUP ROTATE ZOOM OK SLIDE SHOW EXIT 10 11 12 13 14 15 16 17 18 19 20 DIGITAL PHOTO FRAME

1.2 Drucktasten

1 2 3 4 5 6 7 8

1. Power (Ein/Aus)
2. Menu (Menü)
3. Up (Auf)
4. Down (Ab)
5. Play / Pause/OK (Abspielen/Pause/OK)
6. Left (Links)
7. Right (Rechts)
8. Return (Enter)

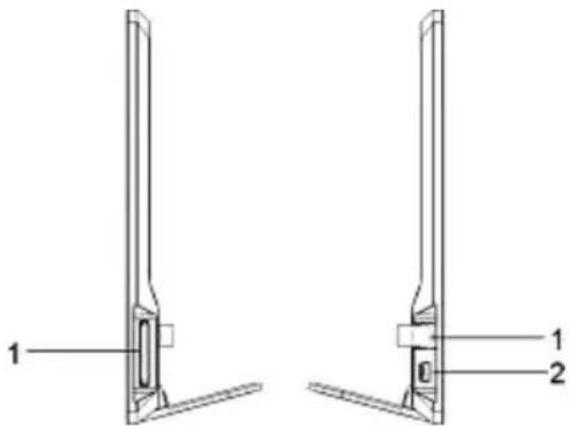

1.3 Rechte Seite des Rahmens

1. SD/SDHC/MS/MMC

1 1 2

1.4 Linke Seite des Rahmens

1. DC 5V
2. MINI USB

2. Einsetzen & Austauschen der Batterie

Platzieren Sie die Fernbedienung mit der Oberseite nach unten, drücken Sie den geriffelten Bereich der Batterieabdeckung nach unten und ziehen Sie ihn in Ihre Richtung, um das Fach entfernen. Legen Sie eine CR2025 Lithium-Knopfzellenbatterie auf das Fach, wobei die positive Seite "+" in Ihre Richtung zeigt. Setzen Sie das Fach wieder ein.

3.1 Stecken Sie ein Ende des mitgelieferten Wechselstromadapters in eine elektrische 110-240V Wechselstrom-Standardsteckdose und das andere Ende in die rechte Seite des Rahmens.

Hinweis: Für den Ständer des digitalen Bilderrahmens beziehen Sie sich bitte auf »Anleitung Ständer« (siehe Abschnitt 8).

3.2. Entfernen Sie die Schutzfolie, die den LCD-Bildschirm abdeckt.

3.3. Entfernen Sie die Kunststoff-Batterieisolierung aus dem Batteriefach und stellen Sie sicher, dass sich in der Fernbedienung eine Batterie befindet. Wenn Sie eine neue Batterie benötigen, beziehen Sie sich bitte auf „Einsetzen & Austauschen der Batterie“.

3.4. Schalten Sie das Gerät ein, indem Sie die „Power“-Taste auf der Fernbedienung oder an der Vorderseite des Geräts drücken.

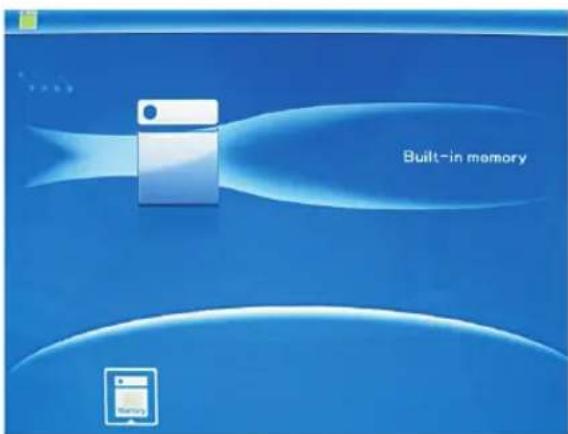

4. Betriebsanleitung

Nach dem Einschalten des Geräts erscheint der Startbildschirm. Drücken Sie EXIT, um in die Maske zur Kartenauswahl zu gelangen.

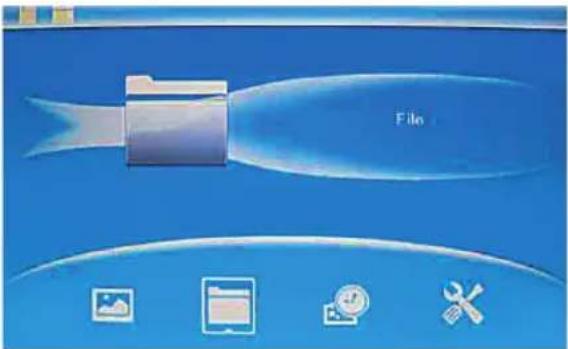

Unterstützt werden SD/SDHC/MMC/MS und USB 2.0. Nach dem Einstecken einer Karte oder eines USB-Geräts wird automatisch eine Slideshow abgespielt. Drücken Sie dann zweimal EXIT, um in die Menüs Foto, Datei, Kalender und Einstellungen zu gelangen. Drücken Sie auf OK, um zu bestätigen.

File

Hinwels:

Stellen Sie sicher, dass sich auf der Karte oder dem USB-Gerät unterstützte Bilddateien befinden.

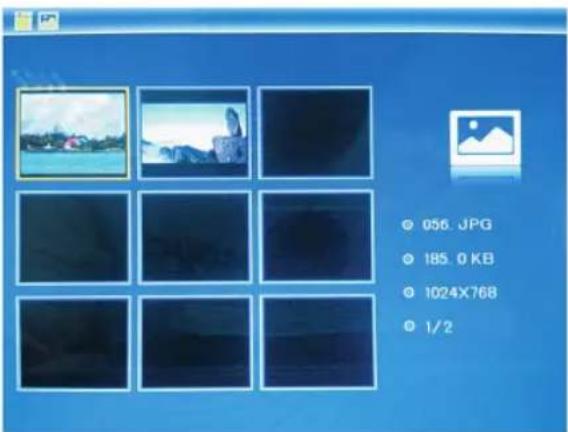

4.2 Blldmodus

Drücken Sie EXIT, um im Hauptmenü „SPEICHER-KARTE“ auszuwählen. Markieren Sie Foto und drücken Sie OK, um in den 9-Bilder-Modus (8000 SLT)/6-Bilder-Modus (7000SLT) zu gelangen, verwenden Sie ▲▼◀▶, um ein Bild auszuwählen und drücken Sie OK, um das Bild in einem einzelnen Fenster abzuspielen.

Drücken Sie OK, um die Bilder in einer Slideshow im ausgewählten Slidemodus abzuspielen.

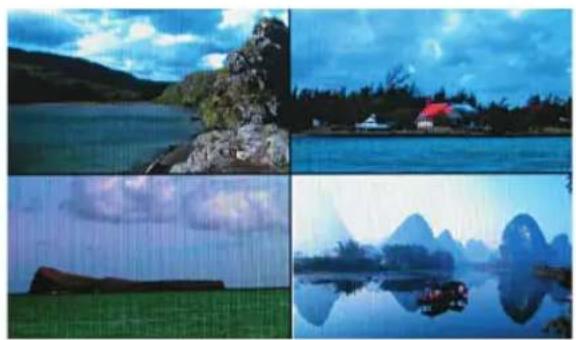

Ändern Sie den Slidemodus wie folgt: Wählen Sie

DEUTSCH4

EINSTELLUNGEN, um den SLIDEMODUS (ein Fenster/dreifaches Fenster/vier Fenster) auszuwählen, wählen Sie mit ▲▼ aus. Drücken Sie auf OK, um zu bestätigen.

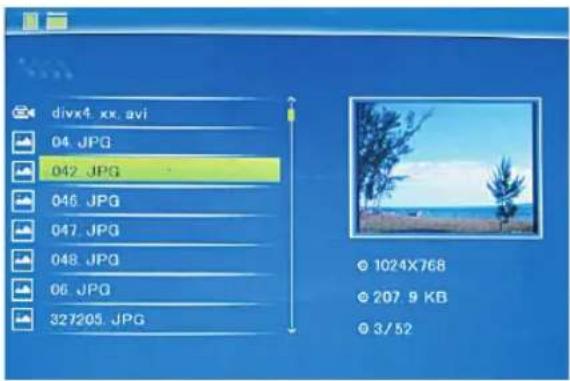

Funktion Kopieren & Löschen

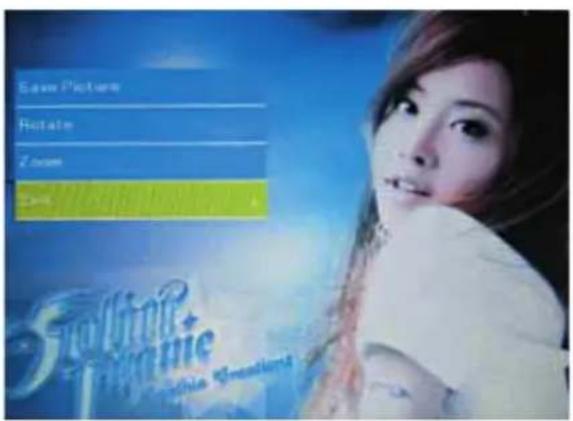

Verwenden Sie im 9-Bilder-Modus (8000SLT) /6-Bilder-Modus (7000SLT) ▲▼◀▶, um das Bild, das Sie in den integrierten Speicher kopieren möchten, auszuwählen und drücken Sie dann OK, um in den Einzelbildmodus zu gelangen. Drücken Sie SETUP, um in die Kopiermaske zu gelangen und OK, um zu bestätigen.

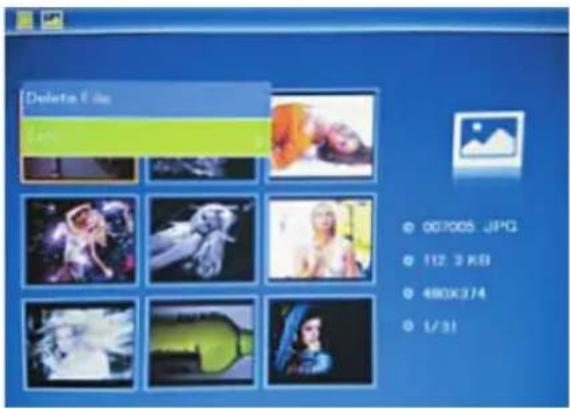

Verwenden Sie im 9-Bilder-Modus (8000SLT)/ 6-Bilder-Modus (7000SLT) ▲▼◀▶, um das Bild, das Sie löschen möchten, auszuwählen und drücken Sie SETUP, um in die Löschmaske zu gelangen. Drücken Sie dann OK, um zu bestätigen.

Drücken Sie EXIT, um im Hauptmenü „SPEICHER-KARTE“ auszuwählen. Drücken Sie auf DATEI und dann auf OK, um auf die Dateimaske zuzugreifen. In diesem Modus können Sie durch alle Dateien auf der Speicherkarte blättern und Dateien aus dem internen Speicher oder von einem externen Gerät löschen.

divx4.xx.avi 04.JPG 042.JPG 045.JPG 047.JPG 048.JPG 06.JPG 327205.JPG © 1024X768 © 207.9 KB © 3/52

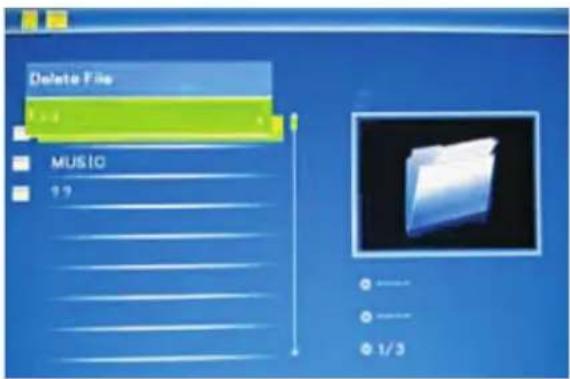

Datei Löschen

Verwenden Sie ▲▼, um die Datei, die Sie löschen möchten, auszuwählen und drücken Sie SETUP, um in die Löschmaske zu gelangen. Drücken Sie dann OK, um zu bestätigen.

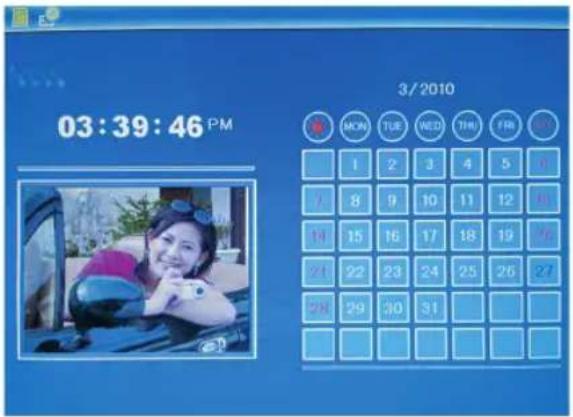

Wählen Sie aus dem Hauptmenü Kalender aus und drücken Sie OK, um darauf zuzugreifen. Die Zeit wird in der oberen linken Seite angezeigt. Unter der Zeit werden die Bilder der Speicherkarte automatisch als Slideshow abgespielt.

03:39:46 PM 3/2010 MON TUE WED TH FRI 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 _______________________________

7. Einstellungen

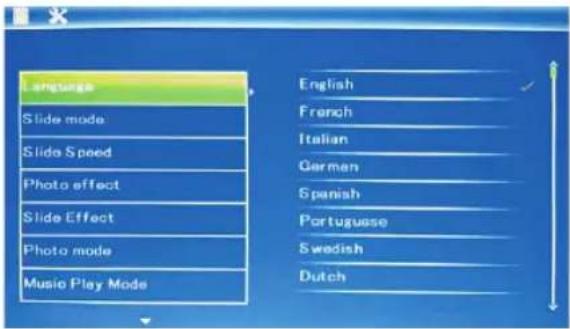

Drücken Sie im Hauptmenü EINSTELLUNGEN und drücken Sie dann OK, um in die Einstellungsmaske zu gelangen. Verwenden Sie ▲▼, um den Punkt, den Sie einstellen möchten, auszuwählen. Drücken Sie OK, um das Untermenü anzuzeigen. Wählen Sie mit ▲▼ aus und drücken Sie dann auf OK, um zu bestätigen.

7.1 Sprache: Englisch, Französisch, Italienisch, Deutsch, Spanisch, Niederländisch, Portugiesisch, Schwedisch, Griechisch
7.2 Slidemodus: Einzelfenster, vier Fenster, Dreifachfenster
7.3 Slidegeschwindigkeit: 3/5/15/30 Sekunden, 1/5/15/30 Minuten und 1 Stunde
7.4 Fotoeffekt: Farbe, Mono, Sepia

7.5 Slideeffekt: zufällig, ein/aus horizontale Teilung, Jalousie, ein/aus vertikale Teilung, Strahlen, Surround, Verblassen, von rechts aktualisieren, nächstes aktualisieren, On Pan, rollen von unten nach oben, rollen von oben nach unten, Baustein

7.6 Fotomodus: Autoanpassung, Optimal, Vollbild

7.8 Anzeige

Kontrast: Verwenden Sie▲▼, um zwischen 00 (niedrig) und 40 (hoch) auszuwählen.

Helligkeit: Verwenden Sie ▲▼, um zwischen 00 (niedrig) und 40 (hoch) auszuwählen.

Sättigung: Verwenden Sie ▲▼, um einen Punkt zwischen 00 (niedrig) und 40 (hoch) auszuwählen.

Farbe: Verwenden Sie ▲▼, um zwischen 00 (meiste Farbe) und 40 (wenigste Farbe) auszuwählen.

7.9 Datum/Uhrzeit einstellen: Drücken Sie auf OK und wählen Sie die einzustellenden Punkte wie folgt mit ▲▼ aus: Jahr, Monat, Tag, Stunde, Minute, Sekunde. Drücken Sie OK ◀▶, um einzustellen und drücken Sie Zeit speichern, um zu bestätigen.
7.10 Zeitformat einstellen: 12/24, drücken Sie OK, wählen Sie mit ▲▼ aus, drücken Sie OK und verwenden Sie dann ▲▼ für das Einstellen und drücken Sie auf OK, um zu bestätigen.
7.11 Internen Spelcher formatieren: Drücken Sie auf OK, wählen Sie mit ▲▼ Nein/Ja. Drücken Sie auf OK, um zu bestätigen.
7.12 Einstellungen zurücksetzen: Drücken Sie OK Eingabe, verwenden Sie ▲▼, um zu markieren oder die Markierung aufzuheben, um alle Einstellungen auf die Standardwerte zurückzusetzen. Drücken Sie OK, um zu bestätigen.
7.13 Verlassen: Drücken Sie hier, um die Einstellungsmaske zu verlassen.

DEUTSCH6

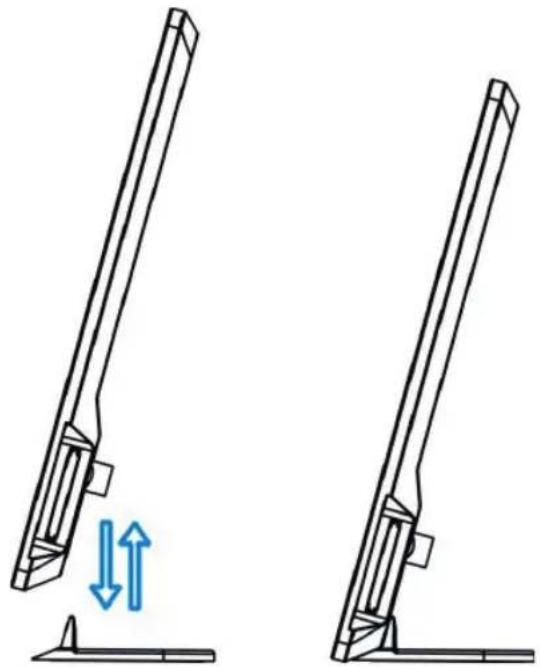

8. Anleitung Ständer

Führen Sie den Bügel in die Schlitze des digitalen Bilderrahmens ein. Bitte überprüfen Sie und stellen Sie sicher, dass der Bügel eingerastet ist, bevor Sie den Bilderrahmen aufstellen. Siehe auch nachstehend gezeigte Abbildung

9. Technische Spezifikationen

Adapter

Eingang: AC 100-240V 50/60HZ

Ausgang: DC 5V/1A

Bildformat:

JPEG

Speicherkarten:

SD/SDHC/MMC/MS

USB: USB Host( High Speed 2.0, Anschluss mit

dem kurzen USB-Kabel)

Bildschirmparameter:

DigiFrame 8000 SLT:

Bildschirmgröße: 20 cm (8 Zoll) TFT

Seitenverhältnis: 4:3

Auflösung: 800X600 Pixel

DigiFrame 7000 SLT:

Bildschirmgröße: 17.5 cm (7 Zoll) TFT

Seitenverhältnis: 16:10

Auflösung: 768x480 Pixel

10. Anleitung zur Fehlerbehebung

Wenn Sie mit Ihrem Abspielgerät Probleme haben, sehen Sie bitte sowohl in dieser Anleitung als auch im Handbuch nach. Wenn Sie mehr Unterstützung brauchen, setzen Sie sich mit dem technischen Support in Verbindung.

- Kein Strom:

Bitte überprüfen Sie, ob der Stecker richtig eingesteckt ist.

• Fernbedienung ohne Funktion:

Bitte überprüfen Sie, ob die Batterie Strom hat (unter normalen Umständen kann die Batterie für ein halbes Jahr verwendet werden). Tauschen Sie, falls nötig, durch eine neue Batterie aus.

- Karte oder USB können nicht gelesen werden:

Bitte überprüfen Sie, ob sich auf der Karte oder dem USB-Gerät Speicherdaten befinden.

Leere Geräte können nicht gelesen werden.

- Datei kann nicht abgespielt werden:

Bitte überprüfen Sie, ob das Dateiformat mit dem Abspielgerät kompatibel ist.

- Anzeige zu hell oder zu dunkel:

Bitte stellen Sie im Einstellungsmenü die Helligkeit oder den Kontrast ein.

• Die Farbe Ist hell oder keine Farbe:

Bitte stellen Sie Farbe und Kontrast ein.
