MANUALE UTENTE Digiframe 7000SLT BRAUN

1. Descrizione del prodotto ....20

1.1 Telecomando ....20
1.2 Lato destro della cornice....20
1.3 Lato sinistro della cornice .....20

1. Inserimento e sostituzione della batteria.....20
2. Operazioni preliminari ......21
3. Istruzioni d'uso....21

4.1 Scheda e USB 21
4.2 Modalità immagine .....21

1. File ......22
2. Calendario ......23
3. Impostazioni .....23
4. Manuale piedistalli .....24
5. Specifiche tecniche .....24

Guida alla risoluzione di problemi....24

Caratteristiche tecniche:

1. Formato foto supportato: JPEG
2. Schede di memoria supportate: SD/MS/MMC/MS
3. Porta USB: Mini USB
4. Calendario, orologio e sveglia incorporati
5. Supporto menù touch-screen per una navigazione facile e per le varie impostazioni

6. Visualizzazione foto con slideshow regolabile e con più di 10 effetti di transizione.

7. Luminosità, contrasto e saturazione regolabili

8. Lingue OSD:

Inglese, tedesco, francese, italiano,spagnolo, olandese, portoghese, svedese, greco.

Contenuto della confezione:

Cornici digitali 7000SLT / 8000SLT, Manuale di istruzioni per l'utente, Alimentatore AC/DC, Telecomando, Cavo corto USB (per il collegamento ad un dispositivo USB)

Introduzione:

Grazie per aver acquistato la cornice digitale. E' stata progettata in maniera tale da consentire una visualizzazione rapida e facile di fotografie scattate con la vostra fotocamera digitale, il vostro telefono cellulare o che si trovano su una scheda di memoria. Si prega di leggere attentamente il presente manuale per imparare ad utilizzare correttamente la cornice digitale.

Avvertenze

Misure di prevenzione e manutenzione

• Utilizzare soltanto in ambienti interni
• Per evitare il rischio di incendio o di scosse elettriche, non tenere l'apparecchio in ambienti umidi o soggetti a condensazione.
• Per evitare il surriscaldamento dell'apparecchio, non ostruire le aperture previste per la ventilazione poste sul retro della cornice digitale.
• Si prega di spegnere il dispositivo prima di inserire una scheda o un dispositivo USB. Se non lo fate, la scheda/memoria USB e l'apparecchio potrebbero danneggiarsi.
• Non esporre la cornice digitale ai raggi diretti del sole.
• Non smontare la cornice digitale. Vi è il rischio di scosse elettriche. All'interno non ci sono parti che possono essere riparate dall'utente. Lo smantella- mento della cornice digitale rende nulla la garanzia.

Pulizia dello schermo LCD

• Maneggiare lo schermo con cura. Essendo lo schermo della cornice digitale di vetro, questo può rompersi o graffiarsi facilmente.
• Se sullo schermo LCD si accumulano impronte digitali o polvere, per pulirlo si consiglia di utilizzare un panno morbido e non abrasivo, come ad esempio un panno per lenti fotografiche.
• Inumidire il panno con una soluzione detergente e pulire con questo lo schermo.

ITALIANO20

1 Presentazione del prodotto

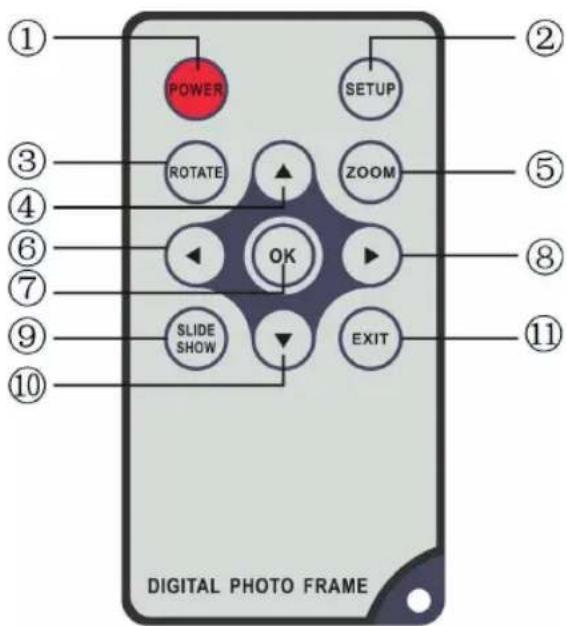

1.1 Telecomando

1. POWER _ On/Off
2. SETUP _ Accesso alla schermata Copia ed Elimina.

3. ROTAZIONE _ Premere quando la singola immagine è in pausa per far ruotare di volta in volta l'immagine di 90°in senso antiorario.

4. ▲_ Tasto freccia, cursore verso l'alto.

5. ZOOM _ Premere quando la singola immagine è in pausa per ingrandire le dimensioni di visualizzazione dell'immagine.

6. ◀_ Tasto feccia, cursore a sinistra.

7. OK _ Premere per confermare. Play/pausa: premere in modalità immagine per avviare la presentazione delle immagini. Premere in modalità presentazione per arrestare e premerlo nuovamente per riprodurre l'immagine.

8. ▶_ Tasto freccia, cursore a destra.

9. SLIDESHOW _ Premere per avviare direttamente lo slide show delle immagini.

10. ▼_ Tasto freccia, cursore verso il basso.

11. EXIT _ Premere per uscire da una pagina o per tornare al menù principale.

POWER SETUP ROTATE ZOOM OK SLIDE SHOW EXIT 10 1 2 3 4 5 6 7 8 9 11 DIGITAL PHOTO FRAME

1.2 Tasti da premere

1 2 3 4 5 6 7 8

1. Power (on/off)
2. Menu (Menu)
3. Up (su)
4. Down (giù)
5. Play / Pause/OK (Riproduzione / Pausa/OK)
6. Left (a sinistra)
7. Right (a destra)
8. Return (Enter)

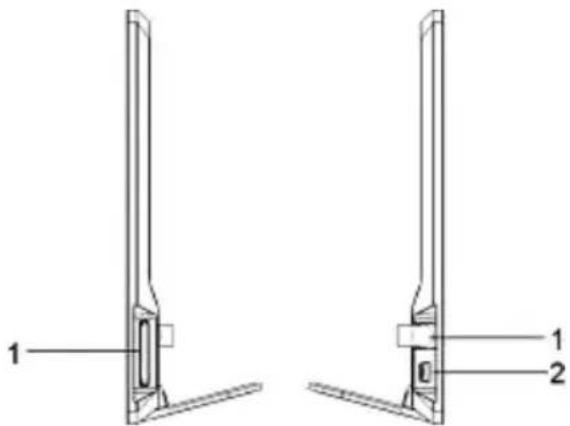

1.3 Parte destra della cornice

1. SD/SDHC/MS/MMC

1 1 2

1.4 Parte sinistra della cornice

1. DC 5V
2. MINI USB

2. Inserimento e sostituzione della batteria

Posizionare il telecomando con la parte superiore rivolta verso il basso, premere la parte rigata del coperchio della batteria verso il basso e tirarla verso di sé per rimuovere il coperchio. Inserire una batteria a pastiglia CR2025 al litio sul vano con il polo positivo "+" rivolto nella vostra direzione. Inserire nuovamente il coperchio.

3. Operazioni preliminari

3.1 Tirare le braccia sul retro della cornice digitale alla massima distanza possibile per ottenere la massima stabilità. Poi collegare un'estremità dell'alimentatore fornito ad una presa di corrente standard 110-240V a muro e l'altra estremità sul lato destro della cornice.

Nota: per i piedistalli della cornice digitale sono disponibili varie posizioni. Si prega di fare riferimento a "Istruzioni piedistalli".

3.2 Rimuovere la pellicola protettiva che ricopre lo schermo LCD.

3.3 Rimuovere la pellicola di isolamento in plastica della batteria dal vano batterie e assicurarsi che vi sia una batteria nel telecomando. Se avete bisogno di una batteria nuova, fare riferimento a "Inserimento e Sostituzione della batteria".

3.4 Accendere l'apparecchio premendo il pulsante "Power" sul telecomando oppure sulla parte anteriore dell'apparecchio.

4. Istruzioni d'uso

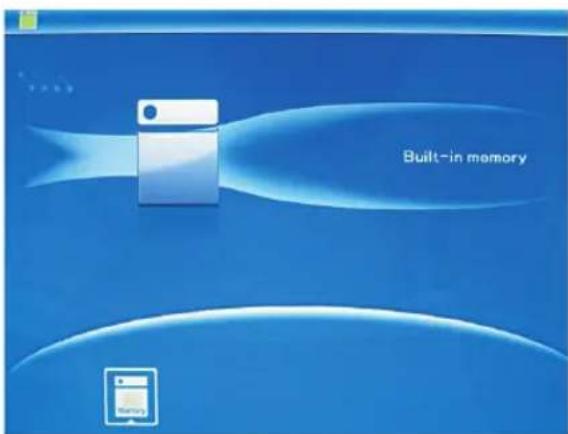

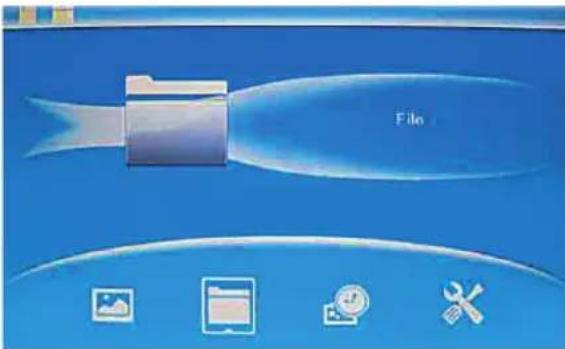

Dopo aver accesso l'apparecchio apparirà la schermata iniziale. Premere EXIT per entrare nella schermata per la selezione della scheda.

Supporta SD/SDHC/MS/MMC/MS e USB 2.0. Dopo aver inserito una scheda o un dispositivo USB la modalità presentazione viene avviata in automatico. Premere due volte EXIT, per accedere ai menù Foto, TXT, File, Calendario e Impostazioni. Premere OK per confermare.

File

Nota:

Assicurarsi che sulla scheda o sul dispositivo USB ci siano dei file immagine, supportati.

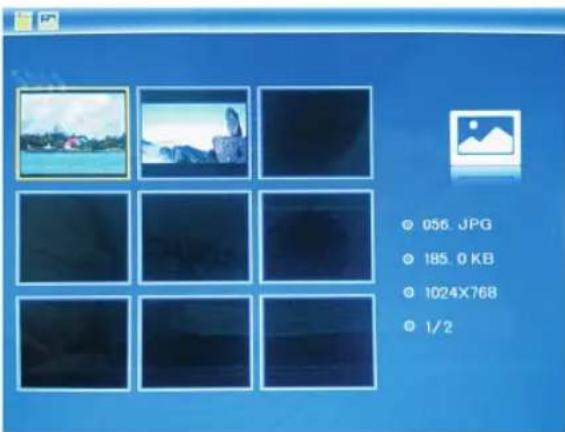

4.2 Modalità immagine

Premere EXIT per selezionare nel menu principale la voce "SCHEDA DI MEMORIA". Selezionare FOTO e premere OK per accedere alla modalità 9-immagini(8000SLT)/6-immagini(7000SLT), utilizzare

▲▼◀▶ per selezionare un'immagine e premere OK per riprodurre l'immagine in una singola fine-stra.

056. JPG 185. 0 KB 1024X768 1/2

Premere OK per riprodurre le immagini nella modalità di presentazione selezionata.

Modificare la modalità di presentazione come

ITALIANO22

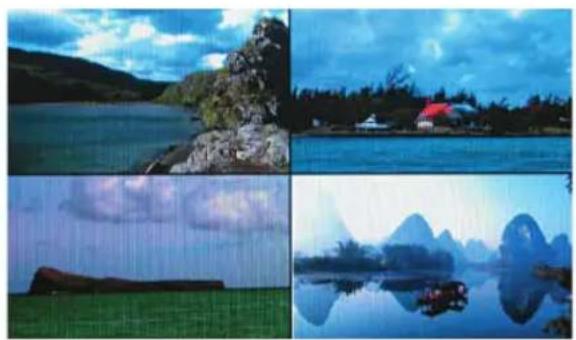

segue: scegliere IMPOSTAZIONI, per selezionare la modalità di presentazione (finestra singola / tripla finestra / quadrupla finestra), selezionare con ▲▼. Premere OK per confermare.

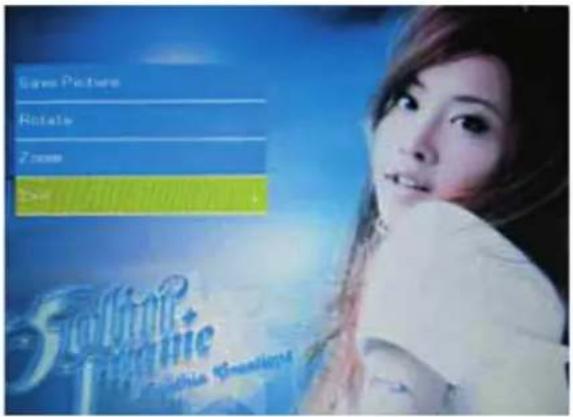

Funzioni copia & elimina

Utilizzare i tasti ▲▼◀▶ in modalità 9-immagini (8000SLT)/6-immagini(7000SKLT) per selezionare la foto che si desidera copiare nella memoria incorporata e premere poi OK per entrare nella modalità immagine singola. Premere SETUP per accedere alla schermata copia e OK per confermare.

Save Picture Rotate Zoom Save Picture

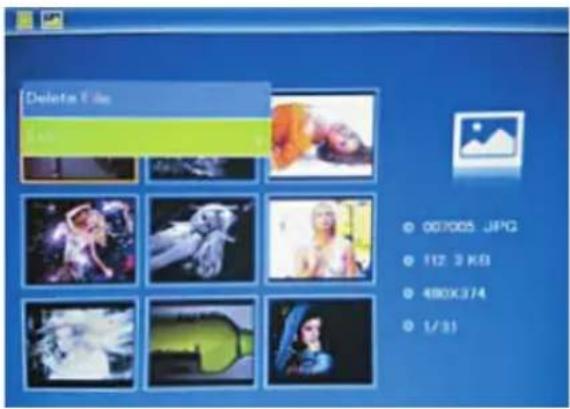

Utilizzare i tasti ▲▼◀▶ in modalità 9-immagini(8000SLT)/6-immagini(7000SLT) per selezionare la foto che si desidera eliminare e poi premere SETUP per entrare nella schermata elimina. Premere OK per confermare.

Delete Files 007005.JPG 112.3 KB 480X374 1/31

5. File

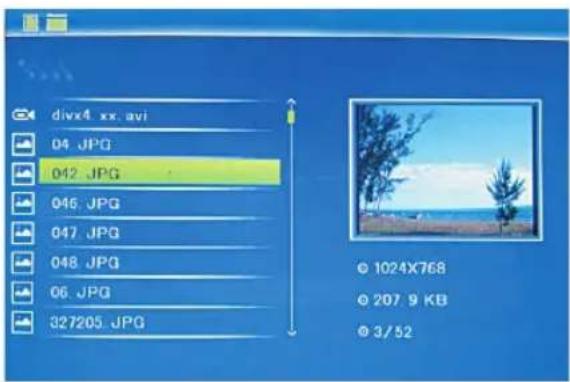

Premere EXIT per selezionare nel menu principale l'opzione "SCHEDA DI MEMORIA". Premere su FILE e poi su OK per accedere alla schermata dei file. In questa modalità, è possibile sfogliare tutti i file sulla scheda di memoria ed eliminare i file dalla memoria interna o da un dispositivo esterno.

divx4 xx.avi 04.JPG 042.JPG 046.JPG 047.JPG 048.JPG 06.JPG 327205.JPG © 1024X768 © 207.9 KB © 3/52

Funzione Elimina

Utilizzare ▲▼ per selezionare il file che si desidera eliminare, premere poi SETUP per entrare nella schermata elimina. Premere OK per confermare.

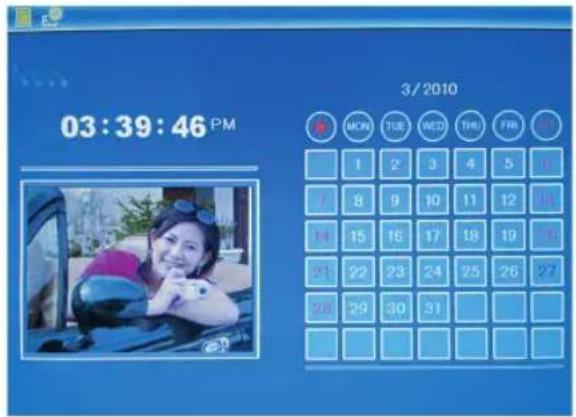

Selezionare Calendario dal menu principale e pre- mere OK per accedervi. L'ora verrà visualizzata nel- la parte superiore a sinistra. Sotto l'ora verranno riprodotte automaticamente le immagini della scheda di memoria in modalità presentazione.

03:39:46 PM 3/2010 MON TUE WED THF FR 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

7. Impostazioni

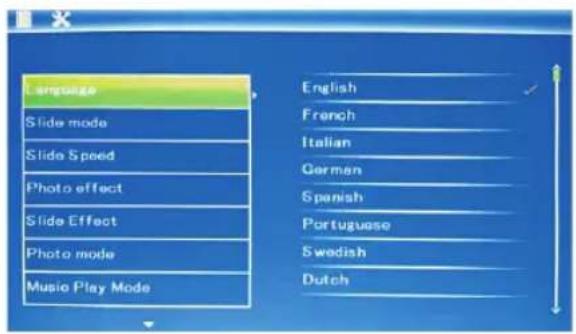

Premere sul menù principale su IMPOSTAZIONI e poi premere OK per entrare nella schermata Impostazioni. Utilizzare i tasti ▲▼ per selezionare l'opzione che si desidera modificare. Premere OK per visualizzare il sottomenu. Selezionare con i tasti ▲▼ e premere OK per confermare.

7.1 Lingue: inglese, francese, italiano, tedesco, spagnolo, portoghese, olandese, svedese, greco.
7.2 Modalità presentazione: Finestra singola, quattro finestre o tre finestre
7.3 Velocità presentazione: 3/5/15/30 secondi, 1/5/15/30 minuti e 1 ora
7.4 Effetto foto: a colori, mono, Seppia

7.5 Effetto presentazione: casuale, on/off, divisione orizzontale, persiana, on/off divisione verticale, raggi, surround, dissolvenza, aggiornare da destra, prossimo aggiornamento, effetto pan, scorrimento dal basso verso l'alto, costruzione

7.6 Modalità immagine: regolazione automatica, ottimale, schermo intero

7.8 Visualizzazione

Contrasto: Utilizzare i tasti ▲▼, per selezionare tra 1 (basso) e 40 (alto).

Luminosità: Utilizzare i tasti ▲▼, per selezionare tra 1 (basso) e 40 (alto).

Saturazione: Utilizzare i tasti ▲▼, per seleziona-re un punto tra 00 (basso) e 40 (alto).

Colore: Utilizzare i tasti ▲▼, per selezionare tra 00 (più colore) e 40 (meno colore).

7.9 Impostare Ora/Data: Premere OK e selezionare i punti da impostare come segue con i tasti ▲▼: Anno, mese, giorno, ora, minuto, secondo. Premere OK ◀▶ per impostare l'ora e premere Salva Ora per confermare.
7.10 Impostare formato ora: 12/24, premere OK, selezionare con i tasti ▲▼, premere OK e utilizzare poi ▲▼ per impostare l'ora e infine premere su OK per confermare.
7.11 Formattare memoria interna: Premere OK, selezionare con i tasti ▲▼ No/Sì. Premere OK per confermare.
7.12 Reset delle impostazioni: Premere OK, utilizzare i tasti ▲▼ per selezionare o deselezionare, per ripristinare le impostazioni predefinite. Premere OK per confermare.
7.13 EXIT: Premere qui per uscire dalla schermata delle impostazioni.

ITALIANO24

8. Manuale piedistalli

Inserire la staffa nelle fessure della cornice digitale. Si prega di controllare e assicurarsi che il braccio sia fissato bene, prima di inserire la cornice. Vedere immagine sotto

9. Specifiche tecniche

Alimentatore

Ingresso: AC 100-240V 50/60HZ

Uscita: DC 5V/1A

Formato immagine:

JPEG

Schede di memoria:

SD/SDHC/MMC/MS

USB:

USB Host ( High Speed 2.0 , collegamento con il cavo corto USB)

Parametri dello schermo:

DigiFrame 8000 SLT:

Dimensioni schermo: 20cm (8 pollici) TFT

Rapporto di formato: 4:3

Risoluzione: 800X600 pixel

DigiFrame 7000 SLT:

Dimensioni schermo: 17.5cm (7pollici) TFT

Rapporto di formato: 16:10

Risoluzione: 768x480 pixel

10. Guida alla risoluzione di problemi

Se avete problemi con il lettore, consultare le istruzioni d'uso e il manuale utente. Se avete bisogno di ulteriore assistenza, si prega di contattare il team di supporto tecnico.

• Assenza di corrente:

Si prega di verificare che la spina sia inserita correttamente.

Il telecomando non funziona:

Si prega di verificare che la batteria sia carica (in circostanze normali la batteria può essere utilizzata per un anno e mezzo). Sostituirla, se necessario, con una nuova batteria.

- La scheda di memoria o il dispositivo USB non possono essere letti:

Si prega di verificare se sulla carta o sul dispositivo USB ci sono dati di memoria. Le unità vuote non possono essere lette.

• I file non vengono riprodotti:

Si prega di verificare che il formato del file è compatibile con il lettore.

- Display troppo chiaro o troppo scuro:

Si prega di impostare sul menu impostazioni la luminosità o il contrasto.

- Il colore è chiaro o non c'è colore:

Si prega di selezionare un colore o il contrasto.
