Tipo de produto	Sistema de áudio portátil (sistema de sonorização)
Marca	Fender
Modelo	Passport Conference Series 2
Dimensões (L x A x P)	63,5 cm x 48,26 cm x 25,4 cm
Peso	14,06 kg
Potência necessária	225 W
Potência de saída	175 W
Tipo de amplificação	Classe D
Alto-falantes	2 woofers de 5,25" e 4 alto-falantes de alta frequência de 2,75"
Fusível	T4AH, 250 V
Alimentação	Rede elétrica, seletor de tensão 100 V / 120 V - 220 V / 240 V
Funções principais	Bluetooth, entradas de microfone/linha (XLR/Jack), entrada estéreo mini-jack, saída de fone de ouvido, ajustes de tom e volume por canal, volume master, seletor MIC/LINE
Número de canais	4 canais (3 mono + 1 estéreo 4/5)
Conectividade	Bluetooth, entradas combinadas XLR/Jack 6,35 mm, entradas Jack 6,35 mm L/MONO e R, entrada MiniJack estéreo
Indicações LED	Verde (sinal), amarelo (aproximação da saturação), vermelho (saturação)
Proteção integrada	Proteção contra problemas elétricos e superaquecimento, reinicialização automática
Transporte	Forma de mala com travas, compartimento de armazenamento para cabos
Manutenção e limpeza	Limpar com um pano seco; não utilizar produtos abrasivos
Segurança	Utilizar o fusível do mesmo tipo (T4AH, 250 V); seletor de tensão conforme o país; desligar antes da conexão
Informações gerais	Garantia e registro em start.fender.com; características sujeitas a alterações

Perguntas frequentes - Passport Conference Series 2 FENDER

Como conectar um dispositivo Bluetooth ao Fender Passport Conference Series 2?

Pressione o botão PAIR BLUETOOTH (G) no painel de controle. Quando o botão piscar em azul, selecione "PASSPORT CONFERENCE" no menu Bluetooth do seu dispositivo externo. O botão permanece aceso em azul após a conexão. Para qualidade ideal, ajuste o volume do dispositivo de origem entre 75 e 100%.

Qual é o procedimento de inicialização do sistema?

1. Abra as travas para separar os alto-falantes e o console. 2. Retire os cabos do compartimento traseiro. 3. Eleve os alto-falantes se possível. 4. Conecte os cabos dos alto-falantes às saídas (M) e às entradas das caixas. 5. Conecte o cabo de alimentação ao conector de rede (P) e depois a uma tomada. 6. Ligue primeiro os dispositivos externos e depois o Passport. 7. Ajuste os volumes conforme indicado no manual.

O que significam os LEDs de sinal no painel de controle?

O LED acima do ajuste VOLUME de cada canal acende: em verde quando um sinal é detectado, em amarelo se o nível se aproximar da saturação (-10 dB do clipping), e em vermelho se o sinal saturar. É necessário reduzir o volume ou o tom se o LED ficar vermelho.

Como ajustar o tom em cada canal?

Use o potenciômetro TONE (D) de cada canal. A posição central corresponde a uma equalização neutra (entalhe de parada). Gire-o para ajustar agudos ou graves conforme sua preferência.

Posso usar o Passport com instrumentos musicais?

Sim, as entradas dos canais 1 a 3 são conectores combinados XLR/Jack 6,35 mm que aceitam microfones e instrumentos (nível de linha). Use o canal 4/5 para fontes estéreo como teclados.

Como substituir o fusível do Passport?

Desconecte primeiro o cabo de alimentação. Remova o fusível de seu compartimento sob o conector de rede (P). Substitua-o apenas por um fusível do mesmo tipo: T4AH, 250 V.

Quais são as dimensões e o peso do sistema?

Largura: 63,5 cm, Altura: 48,26 cm, Profundidade: 25,4 cm. Peso: 14,06 kg.

Como limpar e fazer a manutenção do Passport?

Limpe o aparelho com um pano seco. Não use produtos abrasivos ou solventes. Guarde-o em local seco e livre de poeira.

O que fazer se o Passport não ligar?

Verifique se o cabo de alimentação está corretamente conectado e se a tomada funciona. Verifique o fusível (T4AH, 250 V) e substitua se necessário. Se o problema persistir, o sistema de proteção pode ter cortado a alimentação em caso de superaquecimento; deixe esfriar.

Como usar a saída de fone de ouvido do Passport?

Conecte seu fone de ouvido ou equipamento de gravação na saída HEADPHONE (J). O nível desta saída é ajustado com o potenciômetro LEVEL (K). Observe que o ajuste MASTER VOLUME (A) não afeta a saída de fone de ouvido.

MANUAL DE UTILIZADOR Passport Conference Series 2 FENDER

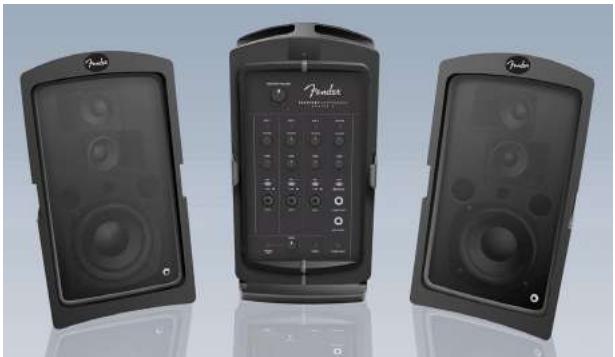

Parabéns pela@aquisicao de umsystema de audio Fender® Passport Conference Series 2—umsystemade AUDIO autonomo portátil concebido para um somfantástico em qualquer lugar. Transporte o Passport comouma mala,bastandoAbrir os trincos de abertura da coluna para terAceso adois altifalantesde espectrocomplete,SECTION de mistura amplificada e cabos de potência e de coluna.

Utilize o Passport como um Sistema de som para comunicações Públicas ou para amplificar instrumentos musicais e vozes. Ligue dispositivos MQeis para um acompanhamento simples, incluindo

transmissão audio por Bluetooth. As principais caracteristicas que fazem do Passport um produto inovador são a suaabilitad e rapidez de montar, a sua capacidade de cobrir grandes audiências e o seu functimento simples. O seu painel de controlo inclui canais de mono mic/inha e canais estéreo de LINHA com uma variedade de entradas de ligação, de modo a fornecer uma flexibilitad soberba.

Registe o seu Passport Conference Series 2 online em start.fender.com.

CONFIGURAÇÃO DO SISTEMA

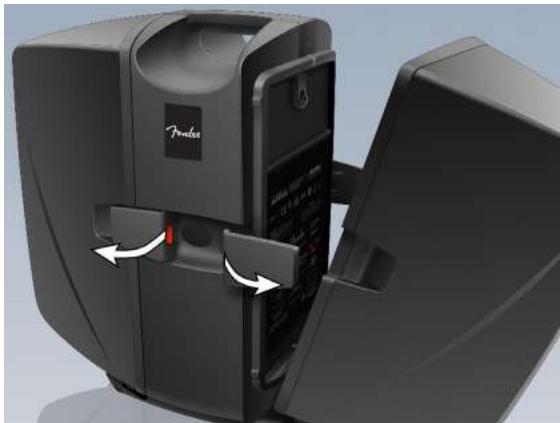

1. ABRIR: Abra os trincos de abertura nas laterais do Passport e desengate as colunas da sequção de mistura amplificada:

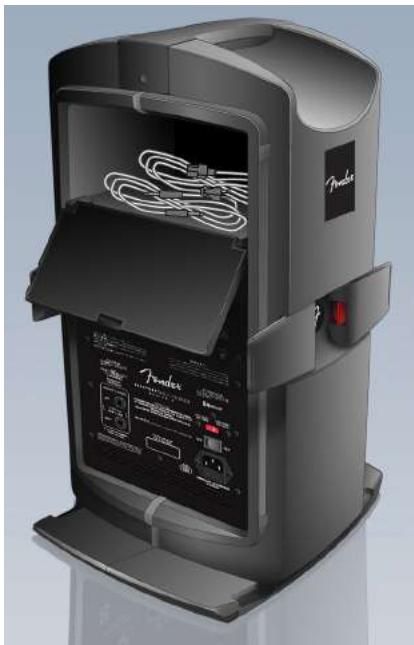

3. ARMAZENAMENTO DE CABOS DE COLUNA/CORREnte:

Abra o compartmento de armazenamento na traseira da sequao de mistura e remove o cabo de corrente e os cabos de coluna:

1. POSICIONAMENTO: Para resultados ideais, eleve as colunas em suportes de coluna Passport ou em mesas robustas. Posicao as colunas afastadas para maximizar a separacao estereo. Posicao a secao de mistura por perto para um fácil acesso ao painei de controlo:

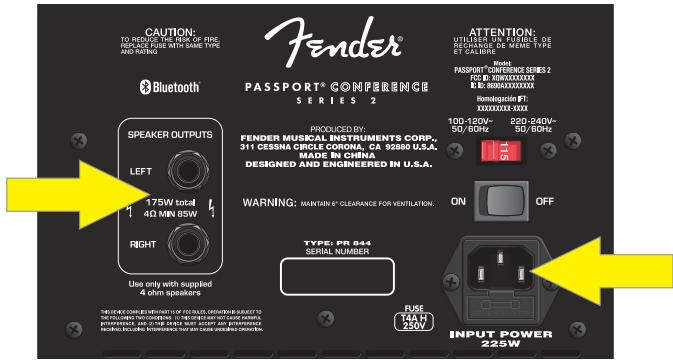

4. LIGAÇÃO DO CABO DE CORREnte/CABOS DE COLUNA:

Ligue os cabos de coluna às entradas de coluna esquerda e direita situadas na traseira da sequção de mistura (seta à esquerda), e em seguida ligue às colunas esquerda e direita respetivas. Certifique-se que o interruptor de corrente está na posicao desligado antes de ligar o cabo de corrente (incluido) à entrada de alimentacao situada na traseira da sequção de mistura (seta à direita); ligue a outras extremidade a uma tomada de corrente com ligação à terra:

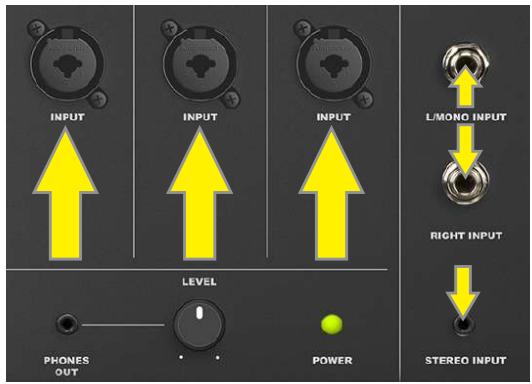

1. ENTRADAS: Ligue os microfones aos canais 1, 2 e 3. As outras fontes de som mono tais como instrumentos podem ser ligadas a qualquer canal. Use as entradas de canal 4/5 para fontes de som estéreo/mono, tais como teclados,除外as fontes de entrada de nível de LINHA e dispositivos MQveis:

1. LIGAR O EQUIPAMENTO: Ligue primeiramente todo o equipamento externo ligado ao Passport, e em seguida ligue o Passport. O LED de functimento ficará iluminado a verde:

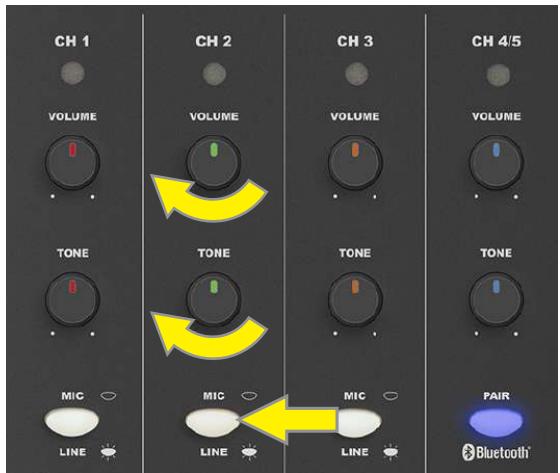

1. DEFINÇÃO DE NÍVEIS: Ligue um microfone ou outras fonte de som e augmente lentamente o controlo de VOLUME àsque canal. O LED situado por cima do controlo de VOLUME ficará iluminado a verde quando for detetado sinal. O LED ficará iluminado a amarelo quando o sinal estiver a aproximar-se do nível de sobrecarga, e ficará iluminado a vermelho quando ocorroret Sobrecarga (distorção). Para um melhor desempinho, ajuste os controlos de VOLUME e EQUALIZACão de forma a que o LED fique verde e occasionalmente amarelo. Se o LED ficar vermelho, reduza o VOLUME ou as definições da EQUALIZACão. Se o LED ainda estiver vermelho"Afters de ajustar os controlos de VOLUME e EQUALIZACão, prima o botão MIC/LINE:

Configure todos os canais na mesma forma. Use os controlos de VOLUME para definir os niveis de volume para cada canal até alcantar o equilibrio geral preferido, e em seguida use o controlo MASTER VOLUME para fazer o volume geral da mistura.

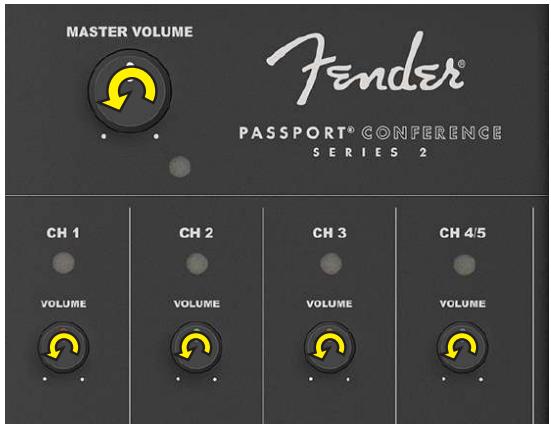

1. VOLUME INICIAL: Para fazer, rode totalmente no sentido contrário ao dos ponteiros do relógio o botão MASTER VOLUME e os botões de VOLUME de todos os canais:

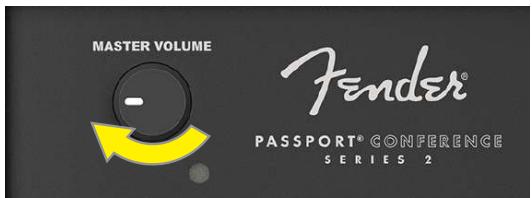

1. DEFINÇÃO DO VOLUME GERAL: Rode o botão MASTER VOLUME para 1/4 do volume:

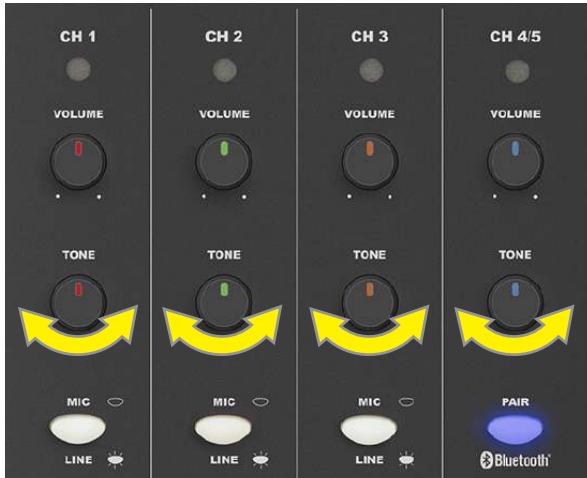

1. DEFINÇÃO DE EQUALIZACão: Começando com cada botão de EQUALIZACão na posicao central (equalização plana), ajuste cada botão de EQUALIZACão para as suas preferências, a fim de obter uma cobertura de som melhor e homogeneia sobre a area:

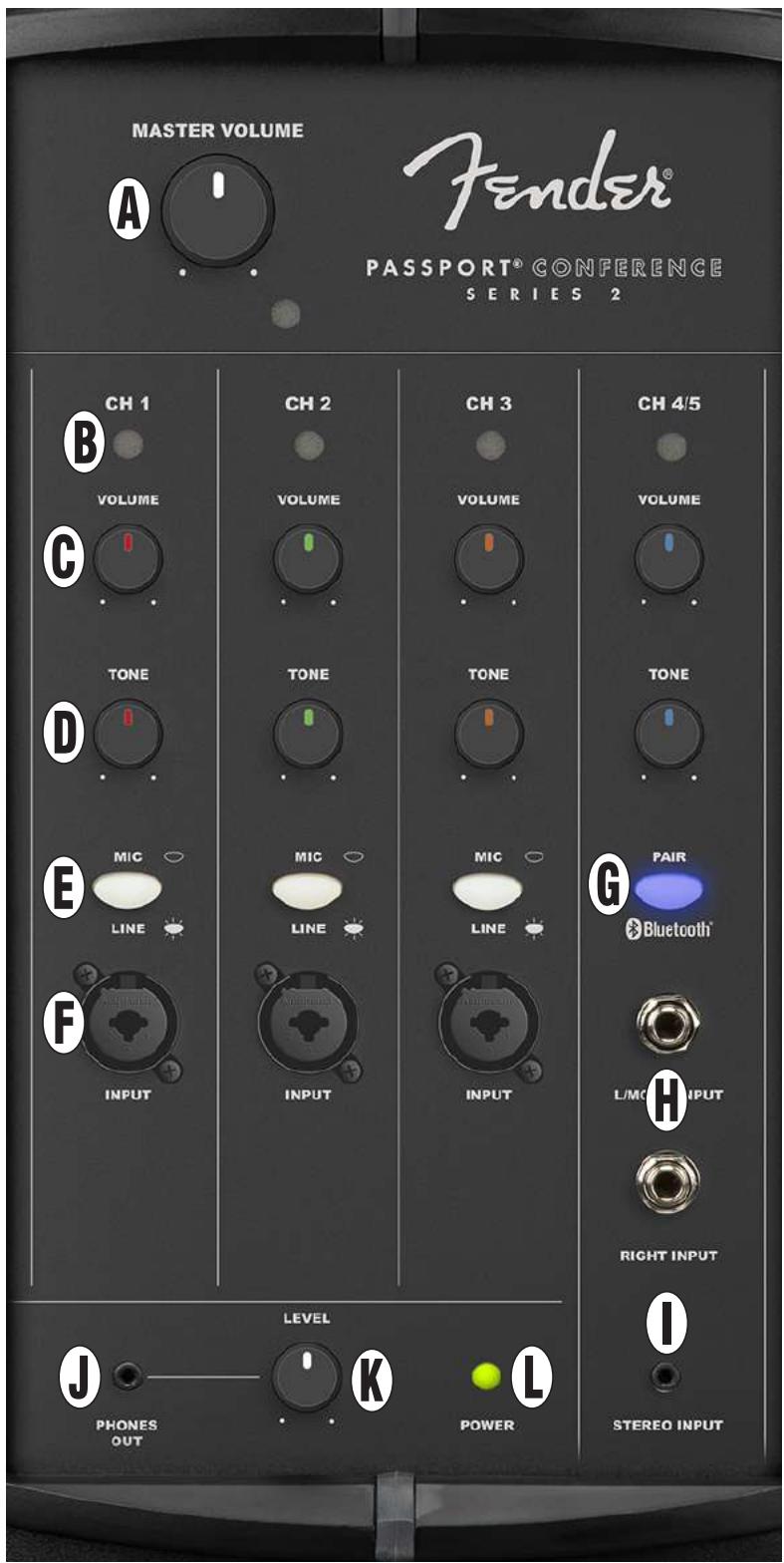

A. MASTER VOLUME: Ajusta o volume geral. Na posicao totalmente rodada no sentido contrario ao dos ponteiros do relógio não é produzido qualquer som.

B. LED DE SINAL/SOBRECARGA: Ilumina-se a verde aquando da detecção de sinal; amarelo quando o;nível de sinal está a -10dB de entrada em sobrecarga. Ilumina-se a vermelho aquando de sobrecarga (ver passo 9 em CONFIGURAÇÃO DO SISTEMA).

C. VOLUME DO CANAL: Ajusta o volume Gerald do canal.

D. TONE: Ajusta a equalização do canal individual, com responça plana na posicao central.

E. INTERRUPTOR MIC/LINE: Se o;nível da fonte do sinal for demasiado alto (ver passo 9 em CONFIGURAÇÃO DO SISTEMA), prima o botão para dentro para reduzir a sensibilitadêm 24dB.

F. ENTRADA DE CANAL MONO: Entrada XLR e de 1/4'' para microfones, instrumentos e outras fontes de entrada de nível de LINHA mono para os canais 1, 2 e 3.

G. PAIR BLUETOOTH: Carregue para o emparelhamento Bluetooth com dispositivos externos. quando this botão piscá a azul, seleção "PASSPORT CONFERENCE" no menu de Bluetooth do dispositivo externo. O botão irá parar de piscar e ficará iluminado a azul de forma constúnea quando a ligação for bem-sucedida. Mantenha o botão premido para desligar o Bluetooth. Para uma melhor qualidade de som, defina o controlo de volume no dispositivo externo (i.e. smartphone) para 75-100% do seu nível máximo.

H. ENTRADA DE 1/4'' ESQUERDA (MONO)/DIREITA:

Entradas para fontes de audio estéreo com nível de LINHA querequirem ligações de 1 / 4'' individuals para cada canal. Usar individualmente a entrada L/MONO funciona como canal mono; sera emitido um sinal mono de ambas as colunas.

I. ENTRADA ESTÉREO DE 1/8": Entrada para dispositivos molestos, computadores e outras fontes de audio com nível de LINHA com ligação de 1/8".
J. SAÍDA PARA AUSCULTADORES: Liguequiryos auscultadores e equipamento de gravação.Os controlos dos canais individuais afetam esta saía; o MASTER VOLUME (A) não afeta.
K. CONTROLLO DE NIVEL: Ajusta o;nivel de sinal da SAfDA PARA AUSCULTADORES (J).
L. LED DE POTÊNCIA: Ilumina-se a verde quando o Sistema está ligado. O Passport integra medidas de proteção internas que desligam a saída de audio em caso de problemasétricos ou tírmicos; o Passport irá reiniciar-se automaticamente aquando da resolução desses problemas. Se o Passport não reinecer automaticamente, verifique o fusível na entrada para cabo de corrente no poinel traseiro (P).

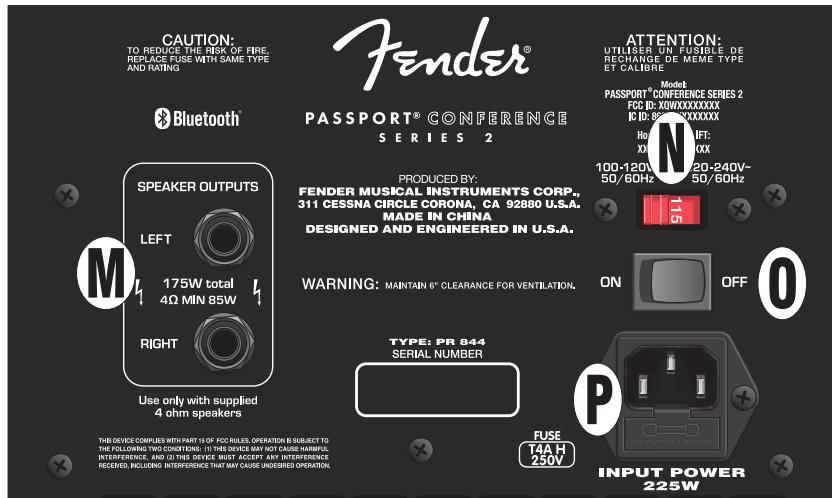

PAINEL TRASEIRO

M. SAÍDAS PARA COLUNA: Liguequiryos cabos de coluna Passport (incluidos).
N. SELETOR DETENSão: Altere a definição deste seletor de 100V/120V-220V/240V apenas quando utilizes o Passport num País que requires areshira a definição de tensão分娩nte.
O. ON/OFF: Liga e desligo o Passport.
P. ENTRADA PARA CABO DE CORREnte/FUSÍVEL: Ligue o cabo de corrente (incluído) a esta entrada; ligue a outras extremidade a uma tomada de corrente com ligação à terra em conformidade com as definições do SELETOR DE TENSÃO (N). Para vericular/ substituir o fusível, desligue o cabo de corrente e o suporte do fusível integrado da ENTRADA PARA O CABO DE CORREnte; substitua o fusível apenas com um fusível do mesmo tipo e classificações.

ESPECIFICAções

C E

TIPO PR 844

As espécificações tíncicas dos produits podem ser alteradas sem aviso prévio.

PART NUMBERS / REFERNCIAS / RÉFERENCE / NUMERO DAS PEÇAS
