Type de produit	Système audio portable (système de sonorisation)
Marque	Fender
Modèle	Passport Conference Series 2
Dimensions (L x H x P)	63,5 cm x 48,26 cm x 25,4 cm
Poids	14,06 kg
Puissance nécessaire	225 W
Puissance de sortie	175 W
Type d'amplification	Classe D
Haut-parleurs	2 woofers de 5,25" et 4 HP haute fréquence de 2,75"
Fusible	T4AH, 250 V
Alimentation	Secteur, sélecteur de tension 100 V / 120 V - 220 V / 240 V
Fonctions principales	Bluetooth, entrées micro/ligne (XLR/Jack), entrée stéréo mini-jack, sortie casque, réglages de tonalité et volume par voie, master volume, sélecteur MIC/LINE
Nombre de voies	4 voies (3 mono + 1 stéréo 4/5)
Connectivité	Bluetooth, entrées combinées XLR/Jack 6,35 mm, entrées Jack 6,35 mm L/MONO et R, entrée MiniJack stéréo
Indications LED	Vert (signal), jaune (approche saturation), rouge (saturation)
Protection intégrée	Protection contre les problèmes électriques et la surchauffe, redémarrage automatique
Transport	Forme valise avec loquets, compartiment de rangement pour câbles
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Utiliser le fusible de même type (T4AH, 250 V) ; sélecteur de tension conforme au pays ; mise hors tension avant connexion
Informations générales	Garantie et enregistrement sur start.fender.com ; caractéristiques sujettes à modification

FOIRE AUX QUESTIONS - Passport Conference Series 2 FENDER

Comment connecter un appareil en Bluetooth au Fender Passport Conference Series 2 ?

Appuyez sur le bouton PAIR BLUETOOTH (G) sur le panneau de contrôle. Lorsque le bouton clignote en bleu, sélectionnez "PASSPORT CONFERENCE" dans le menu Bluetooth de votre appareil externe. Le bouton reste allumé en bleu une fois connecté. Pour une qualité optimale, réglez le volume de l'appareil source entre 75 et 100 %.

Quelle est la procédure de mise en service du système ?

1. Ouvrez les loquets pour séparer les haut-parleurs et la console. 2. Sortez les câbles du compartiment arrière. 3. Surélevez les haut-parleurs si possible. 4. Connectez les câbles des haut-parleurs aux sorties (M) et aux entrées des enceintes. 5. Branchez le cordon d'alimentation à l'embase secteur (P) puis à une prise. 6. Mettez d'abord sous tension les appareils externes, puis le Passport. 7. Réglez les volumes comme indiqué dans la notice.

Que signifient les LED de signal sur le panneau de contrôle ?

La LED au-dessus du réglage VOLUME de chaque voie s'allume : en vert lorsqu'un signal est détecté, en jaune si le niveau approche de la saturation (-10 dB du clip), et en rouge si le signal sature. Il faut réduire le volume ou la tonalité si la LED devient rouge.

Comment régler la tonalité sur chaque voie ?

Utilisez le potentiomètre TONE (D) de chaque voie. La position centrale correspond à une égalisation neutre (cran d'arrêt). Tournez-le pour ajuster les aigus ou les graves selon vos préférences.

Puis-je utiliser le Passport avec des instruments de musique ?

Oui, les entrées des voies 1 à 3 sont des connecteurs combinés XLR/Jack 6,35 mm qui acceptent les micros et les instruments (niveau ligne). Utilisez la voie 4/5 pour des sources stéréo comme des claviers.

Comment remplacer le fusible du Passport ?

Débranchez d'abord le cordon d'alimentation. Retirez le fusible de son compartiment sous l'embase secteur (P). Remplacez-le uniquement par un fusible de même type : T4AH, 250 V.

Quelles sont les dimensions et le poids du système ?

Largeur : 63,5 cm, Hauteur : 48,26 cm, Profondeur : 25,4 cm. Poids : 14,06 kg.

Comment nettoyer et entretenir le Passport ?

Essuyez l'appareil avec un chiffon sec. N'utilisez pas de produits abrasifs ou de solvants. Rangez-le dans un endroit sec et à l'abri de la poussière.

Que faire si le Passport ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Contrôlez le fusible (T4AH, 250 V) et remplacez-le si nécessaire. Si le problème persiste, le système de protection peut avoir coupé l'alimentation en cas de surchauffe ; laissez refroidir.

Comment utiliser la sortie casque du Passport ?

Branchez votre casque ou matériel d'enregistrement sur la sortie HEADPHONE (J). Le niveau de cette sortie se règle avec le potentiomètre LEVEL (K). Notez que le réglage MASTER VOLUME (A) n'affecte pas la sortie casque.

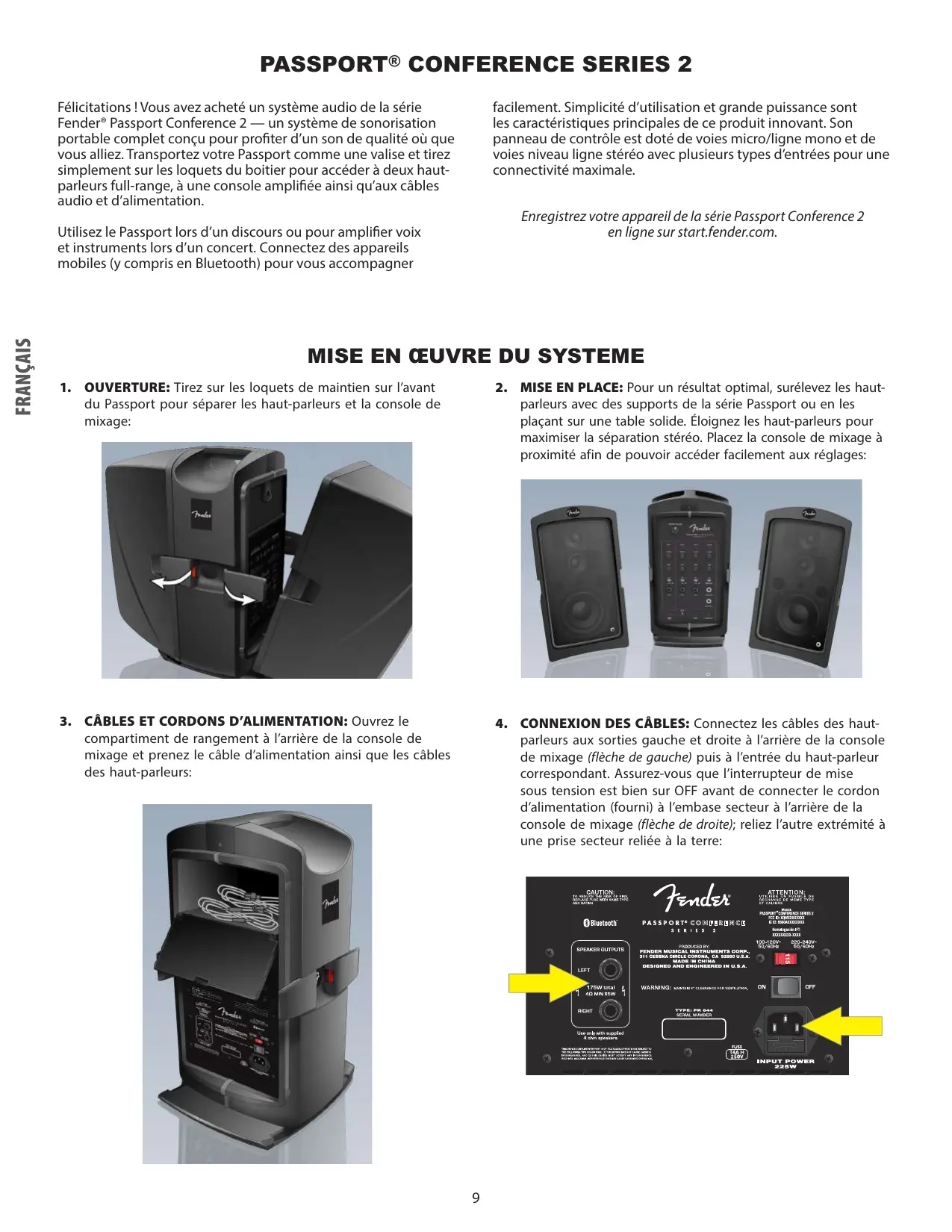

MODE D'EMPLOI Passport Conference Series 2 FENDER

Félicitations! Vous avez achété un système audio de la série Fender® Passport Conference 2 — un système de sonorisation portable complet conçu pour profiter d'un son de qualité où que vous alliez. Transportez votre Passport comme une valise et tirez simplement sur les loquets du boitier pour acceder à deux haut-parleurs full-range, à une console amplifiée ainsi qu'aux câbles audio et d'alimentation.

Utilisez le Passport lors d'un discours ou pour amplifier voix et instruments lors d'un concert. Connectez des apparéils mobiles (y compris en Bluetooth) pour vous accompagner

facilité. Simplicité d'utilisation et grande puissance sont les caractéristiques principales de ce produit innovant. Son panneau de contrôle est doté de voies micro/ligne mono et de voies niveau ligne stéreo avec plusieurs types d'entrées pour une connectivité maximale.

Enregistrez votre apparéil de la série Passport Conference 2 en ligne sur start.fender.com.

MISE EN OÉUVRE DU SYSTEME

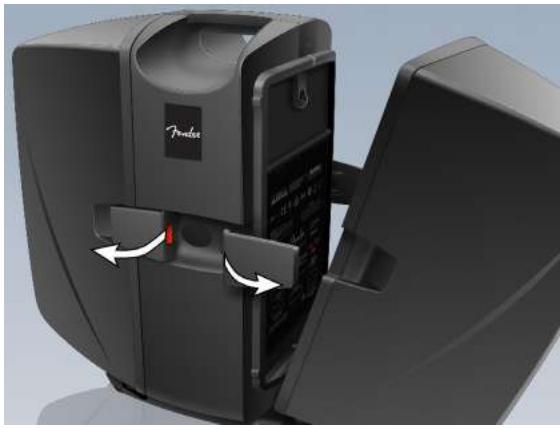

1. OUVERTURE: Tirez sur les loquets de maintien sur l'avant du Passport pour séparer les haut-parleurs et la console de mixage:

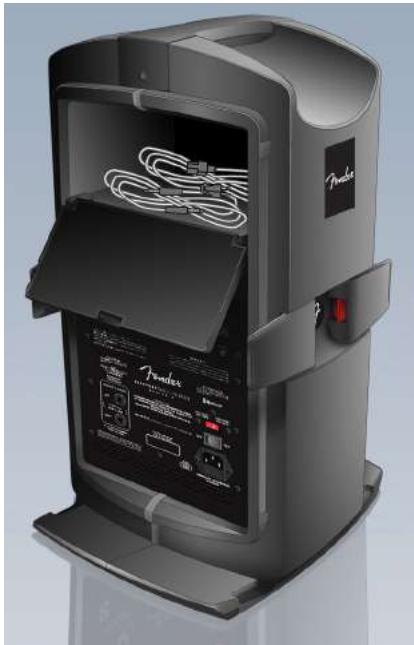

1. CÂBLES ET CORDONS D'ALIMENTATION: Ouvrez le compartment de rangement à l'arrière de la console de mixage et prenez le cable d'alimentation ainsi que les câbles des haut-parleurs:

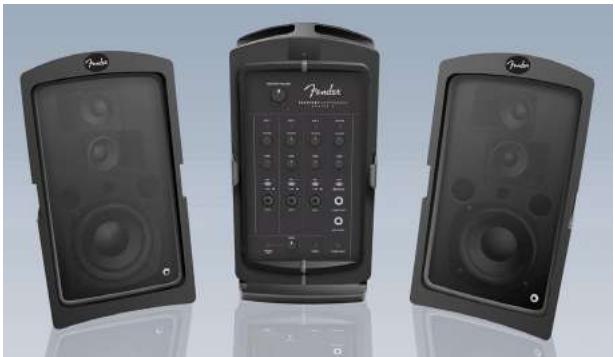

1. MISE EN PLACE: Pour un résultat optimal, surélevez les haut-parleurs avec des supports de la série Passport ou en les plaçant sur une table solide. Éloignez les haut-parleurs pour maximiser la séparation stéreo. Placez la console de mixage à proximité afin de pouvoir acceder facilement aux réglages:

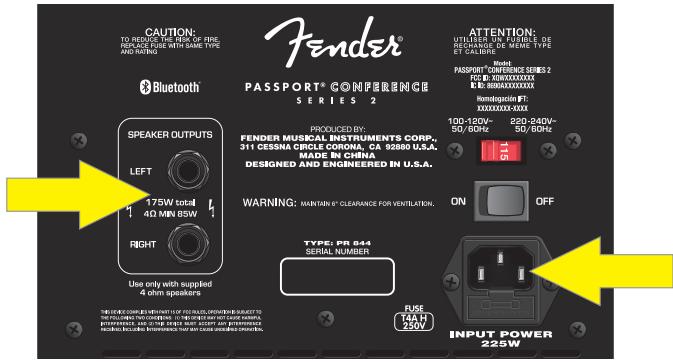

1. CONNXION DES CÂBLES: Connectez les cables des haut-parleurs aux sorties gauche et croite à l'arrière de la console de mixage (flèche de gauche) puis à l'entrée du haut-parleur correspondant. Assurez-vous que l'interrupteur de mise sous tension est bien sur OFF avant de connecter le cordon d'alimentation (fourni) à l'embase secteur à l'arrière de la console de mixage (flèche de droite); reliez l'autre extrémité à une prise secteur reliée à la terre:

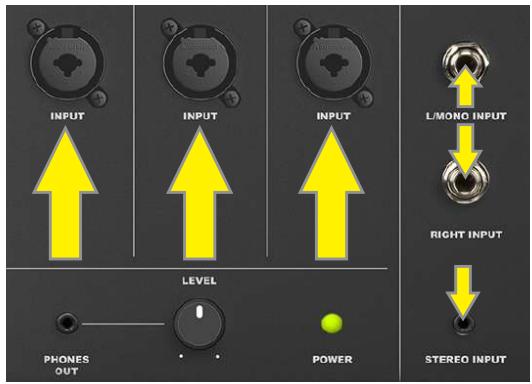

1. ENTRÉES: Vous pouvez connecter vos micros aux voies 1 à 3 et d'autres sources mono, par exemple des instruments, à n'importe celle entrée. Utilisez les entrées de la voie 4/5 pour les sources stéreo/mono, par exemple des claviers, des apparêls mobiles ou toute autre source niveau ligne:

1. MISE SOUS TENSION: Mettez d'abord sous tension les apparciels externes connectés au Passport, puis le Passport lui-même. La LED Power s'allume en vert:

1. RÉGLAGE DES NIVEAUX: Connectez un micro ou une autre source puis montez doucement le réglage VOLUME de la voie correspondante. La LED au-dessus du réglage VOLUME s'allume en vert lorsque le signal est détecté. La LED s'allume en jaune si le signal s'approche du niveau d'échéage et en rouge si le signal suture. Pour des performances optimes, réglez les potentiamètres de VOLUME et de TONALITE de manière à ce que la LED s'allume en vert et occasionnellement en jaune. Si la LED s'allume en rouge, baissez les réglages de VOLUME ou de TONALITE. Si la LED continue de s'allumer en rouge après ce réglage, appuyez sur le sélecteur MIC/LINE:

Applique la même méthode pour chaque voie. Utilisez le potentiamètre VOLUME de chaque voie pour régler leur niveau les unes par rapport aux autres, puis le potentiamètre MASTER VOLUME pour le volume général.

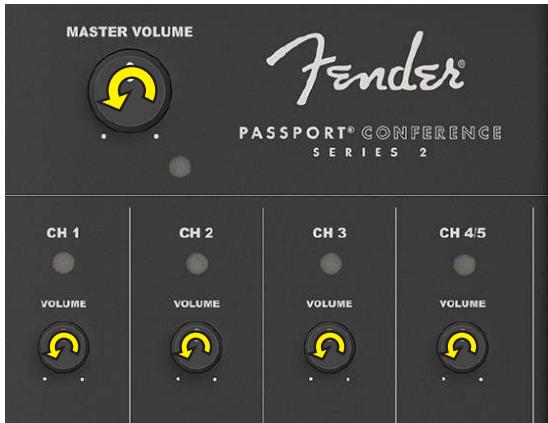

1. RÉGLAGE DE VOLUME INITIAL: Placez le potentiemètre MASTER VOLUME et tous les potentiomètres de VOLUME des voies au minimum pour commencer:

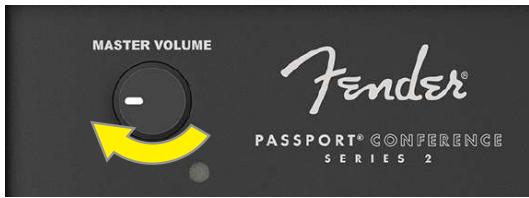

1. RÉGLAGE DU VOLUME GÉNÉRAL: Montez le réglage
   MASTER VOLUME d'un quart:

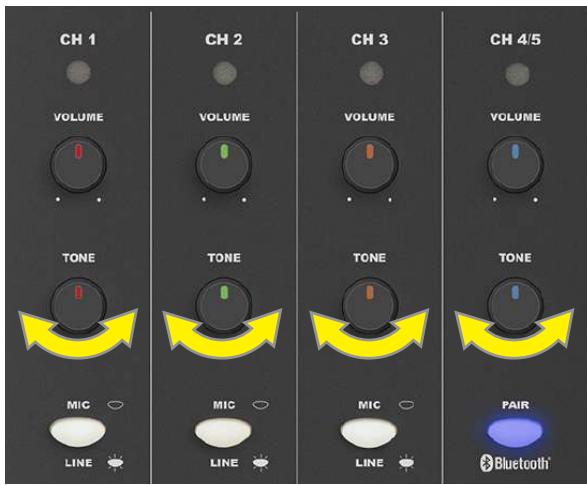

1. RÉGLAGES DE TONALITE: Placez tous les réglages de tonalité en position de cran d'arrêt central (égalisation neutre) puis réglez-les afin d'obtenir une couverture sonore claire et uniforme de la zone de diffusion:

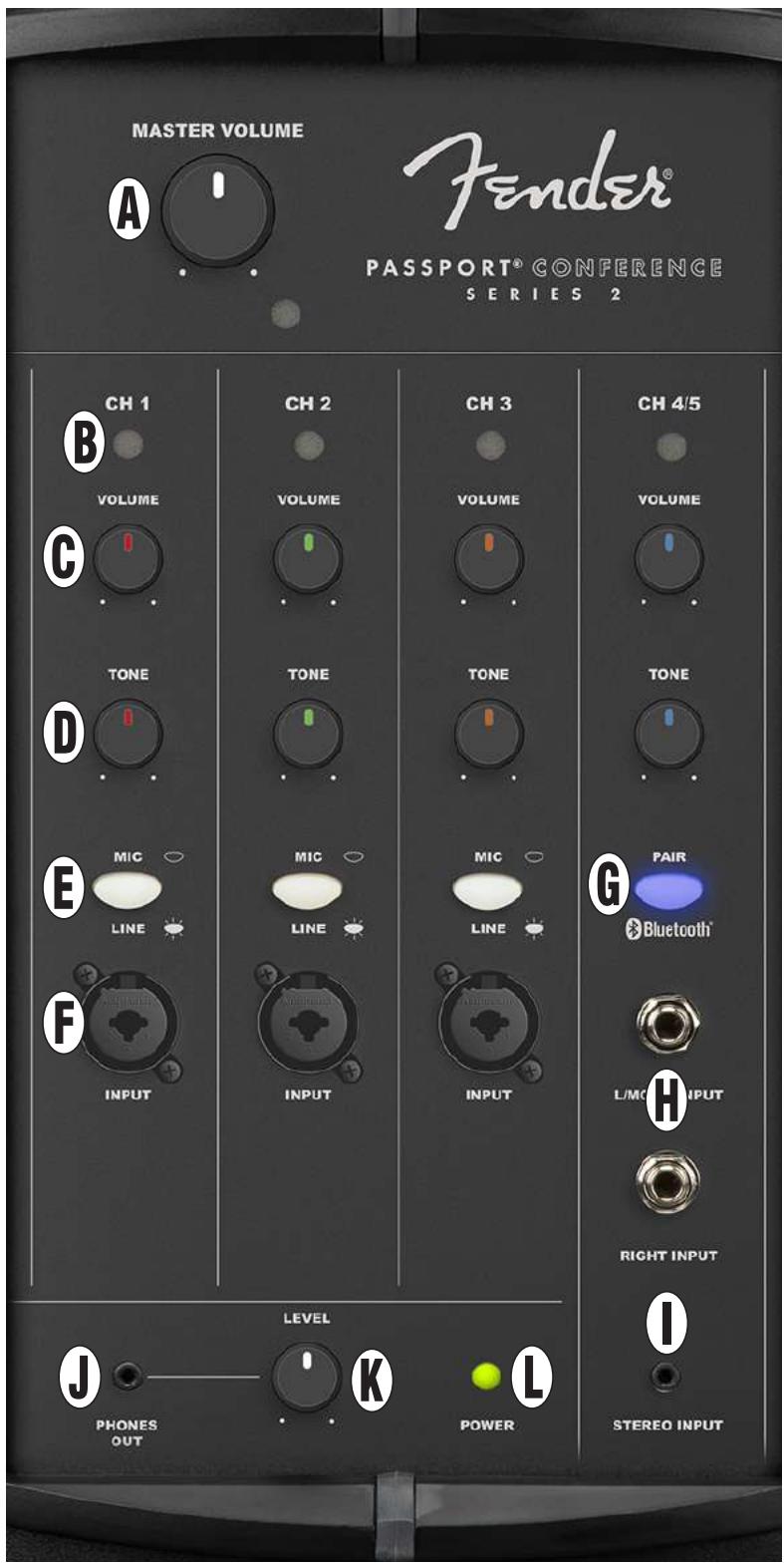

A. MASTER VOLUME: Réglage du niveau général. Aucun son n'est produit si ce réglage est au minimum.
B. LED SIGNAL/CLIP: S'allume en vert si un signal est détecté, en jaune si le niveau du signal est à -10dB du niveau d'échéage et en rouge si le signal sature (voir l'étape 9 de la section MISE EN CEUVRE DU SYSTEME).
C. VOLUME DES VOIES: Reglage du volume de chaque voie.
D. TONE: Réglage de tonalité de chaque voie, neutre en position de cran d'arrêt central.
E. SELECTIONEUR MIC/LINE: Si le niveau de la source est trop élevé (voir l'objet 9 de la section CONFIGURATION DU SYSTEME), enforce ce bouton pour réduire la sensibilité de 24 dB.
F. ENTRÉE DES VOIES MONO: Connecteur combiné XLR/Jack 6,35 mm pour micros, instruments et autres signaux niveau ligne pour les voies 1 à 3.
G. PAIR BLUETOOTH: Appuyez sur ce bouton pour effectuer une connexion Bluetooth avec des appareils externes. Lorsque le bouton clignote en bleu, Sélectionnez "PASSPORT CONFERENCE" dans le menu Bluetooth de l'appareil externe. Le bouton arrête de clignoter et reste allumé en bleu une fois la connexion effectuee. Maintenez le bouton,enforcé pour désactiver le Bluetooth. Pour une qualité sonore optimale, réglez le volume de l'appareil externe (par exemple un smartphone) à 75-100 % de son niveau maximum.
H. ENTRÉE JACK 6,35 MM L(MONO)/RIGHT: Ces entrées permettent de connecter des sources audio stéréo en utilisant un cable Jack 6,35 mm pour chaque canal. Utilisée seule, l'entrée L/MONO fonctionne comme une entrée mono; le signal mono de cette entrée est transmis aux deux enceintes.
I. ENTRÉE STÉRÉO MINIJACK: Permet de connecter un apparéil mobile, un ordinateur ou toute autre source stéréo niveau ligne dotée d'un connecteur MiniJack.
J. SORTIE CASQUE: Connectez votre casque et votre matériel d'enregistrement à cette sortie. Les réglages des voies agissant sur cette sortie mais pas le réglage MASTER VOLUME (A).
K. RÉGLAGE LEVEL: Permet de régler le niveau de la SORTIE CASQUE (J).
L. POWER LED: La LED POWER s'allume en vert lorsque l'appareil est sous tension. Le Passport est équipé d'un système de protection interne qui coupe la sortie audio en cas de problème électrique ou de surchauffe. Le Passport redémarre automatiquement lorsque ces problèmes sont résolus. Si le Passport ne se relance pas par lui-même, vérifie le fusible situé sous l'embase d'alimentation sur la face arrière (P).

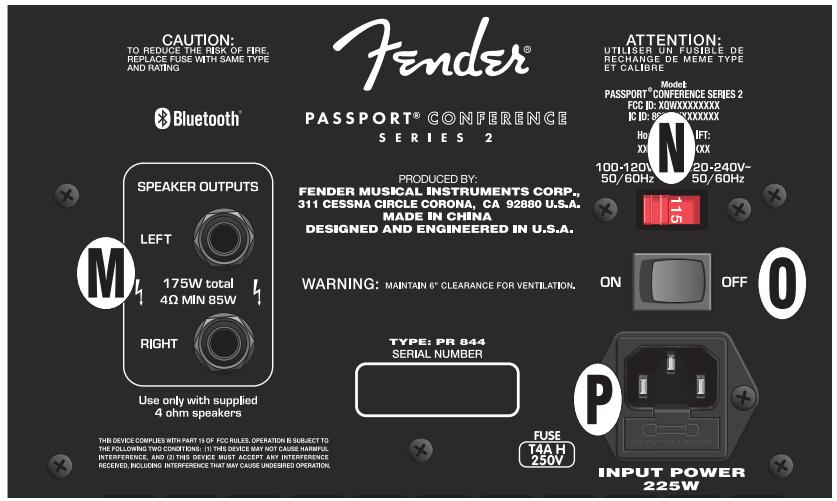

FACE ARRIERE

M. SORTIES SPEAKER OUTPUTS: Connectez les câbles pour haut-parleur (fournis) à ces sorties.
N. SELECTIONeur DE TENSION: Modifiez le réglage de ce sélecteur 100 V/120 V-220 V/240 V uniquement si vous utilisez le Passport dans un pays dont l'alimentation secteur a des caractéristiques différentes.
O. ON/OFF: Permet de mettre le Passport sous/hors tension.
P. EMBASE SECTEUR/FUSIBLE: Connectez le cordon d'alimentation (fourni) à cette embase ; reliez l'autre extrémité du cordon à une prise secteur dont les caractéristiques correspondant au réglage du SÉLECTEUR DE TENSION (N). Pour vérifier/remplacer le fusible, déconnectez le cordon d'alimentation et retirez le fusible de son compartment sous l'embase d'alimentation ; remplacez le fusible uniquement par un fusible de même type.

CHARACTERISTIQUES TECHNIQUES

C

TYPE PR844

PUISSANCE NÉCESSAIRE 225W

PUISSANCE DE SORTIE 175W

FUSIBLE T4AH,250V

TYPE D'AMPLIFICATION Classe D

HAUT-PARLEURS 2 woofers de 5,25", 4 HP haute fréquence 2,75"

DIMENSIONS ET POIDS Largeur: 63,5 cm Hauteur: 48,26 cm

Profondeur: 25,4 cm Poids: 14,06 kg

Les caractéristiques du produit sont sujettes à modification sans préavis.
