BPI1638UW - Placa de cozinha BRANDT - Manual de utilização gratuito

Tipo de produto	Placa de cozinha por indução
Marca	BRANDT
Modelo	BPI1638UW
Número de bocas	4
Tipo de cozimento	Indução
Potência máxima total	7200 W (aprox.)
Dimensões (L x P x A)	Aprox. 59 x 52 x 5 cm
Peso	Aprox. 9 kg
Alimentação	230 V ~ 50/60 Hz
Funções principais	Ultra Boost, Temporizador, Segurança infantil, Clean Lock, Desligamento automático, Proteção contra transbordamento, Indicador de calor residual
Segurança infantil	Bloqueio dos comandos quando desligado ou durante o cozimento
Temporizador	Até 99 minutos, ajustável em incrementos de 1 e depois de 5 min
Função Clean Lock	Bloqueio temporário para limpeza (1 minuto)
Indicador de calor residual	Exibição do símbolo "H"
Proteção contra superaquecimento	Sensor de temperatura do fundo do recipiente
Desligamento automático	Sim (Auto-Stop) após 1 a 10 horas dependendo da potência
Proteção contra transbordamento	Desligamento em caso de transbordamento ou objeto sobre os botões
Material da superfície	Vitrocerâmica
Instalação	Embutir, classe II, conexão elétrica por cabo
Manutenção e limpeza	Esponja sanitária, raspador especial para vidro, vinagre branco, produto especial para vitrocerâmica
Serviço pós-venda	0980392525 (gratuito + custo da chamada) seg-sáb 8h-20h
Peças sobressalentes	Certificadas originais, disponíveis através do serviço pós-venda
Informações gerais	Manual disponível para download em brandt.com

Perguntas frequentes - BPI1638UW BRANDT

Como ligar uma zona de cozimento?

Pressione a tecla ① correspondente à boca desejada. Um 0 aparece e um bipe soa. Em seguida, ajuste a potência com as teclas + ou -.

Como usar o temporizador?

Pressione a tecla G para selecionar a zona. Ajuste a duração de 1 a 99 minutos com as teclas + ou -. Confirme não pressionando nenhuma tecla por 20 segundos. No final do cozimento, um bipe soa.

Como ativar o bloqueio infantil?

Faça uma pressão longa na tecla 1 (bloqueio). O LED acima do bloqueio acende por 10 segundos e um bipe confirma. Para desbloquear, pressione a tecla t até o símbolo desaparecer.

O que significa o símbolo H exibido?

O símbolo H indica calor residual na zona de cozimento. Não toque na superfície enquanto ele estiver exibido.

Por que a placa emite um bipe e para?

Um transbordamento ou objeto colocado sobre os botões pode ativar a proteção contra transbordamento. Limpe e seque os botões e reinicie o cozimento.

Como limpar a placa vitrocerâmica?

Para sujeiras leves, use uma esponja sanitária e água quente. Para sujeiras queimadas, use um raspador especial para vidro e depois uma esponja. Evite pós abrasivos.

O que fazer em caso de código de erro F9?

O código F9 indica uma tensão inferior a 170 V. Verifique sua instalação elétrica. Se o problema persistir, entre em contato com o serviço pós-venda.

Como ativar a função Clean Lock?

Com a placa desligada, faça uma pressão curta na tecla 1. O LED acima do bloqueio pisca. Após aproximadamente 1 minuto, o bloqueio é desativado automaticamente. Você também pode desativá-lo manualmente.

Quais recipientes usar com esta placa de indução?

Use recipientes com fundo ferromagnético (aço, ferro fundido, inox magnético). Evite vidro, barro, alumínio sem fundo especial, cobre e alguns inox não magnéticos.

Como ajustar a potência máxima (Ultra Boost)?

Pressione a tecla ULTRA BOOST para acessar a potência máxima da boca. Atenção: o uso simultâneo em várias bocas pode causar uma limitação automática de potência.

MANUAL DE UTILIZADOR BPI1638UW BRANDT

A haste está bloqueada, permitindo que você bloqueie os queimadores quando estiverem desligados ou durante o funcionamento do forno. Por razões de segurança, no entanto, os botões on/off em cada zona permanecem ativos e permitem o desligamento das zonas de aquecimento mesmo quando estão bloqueados.

Bloqueio

Mantenha pressionado o botão 1, o LED acima da tecla de bloqueio acende por 10 segundos e um sinal sonoro confirma a operação.

As funções das zonas de cozimento que estão funcionando são exibidas alternando entre o símbolo de potência e o símbolo de bloqueio.

Desbloqueio

Proteção contra superaquecimento

LIGAÇÃO ELÉTRICA

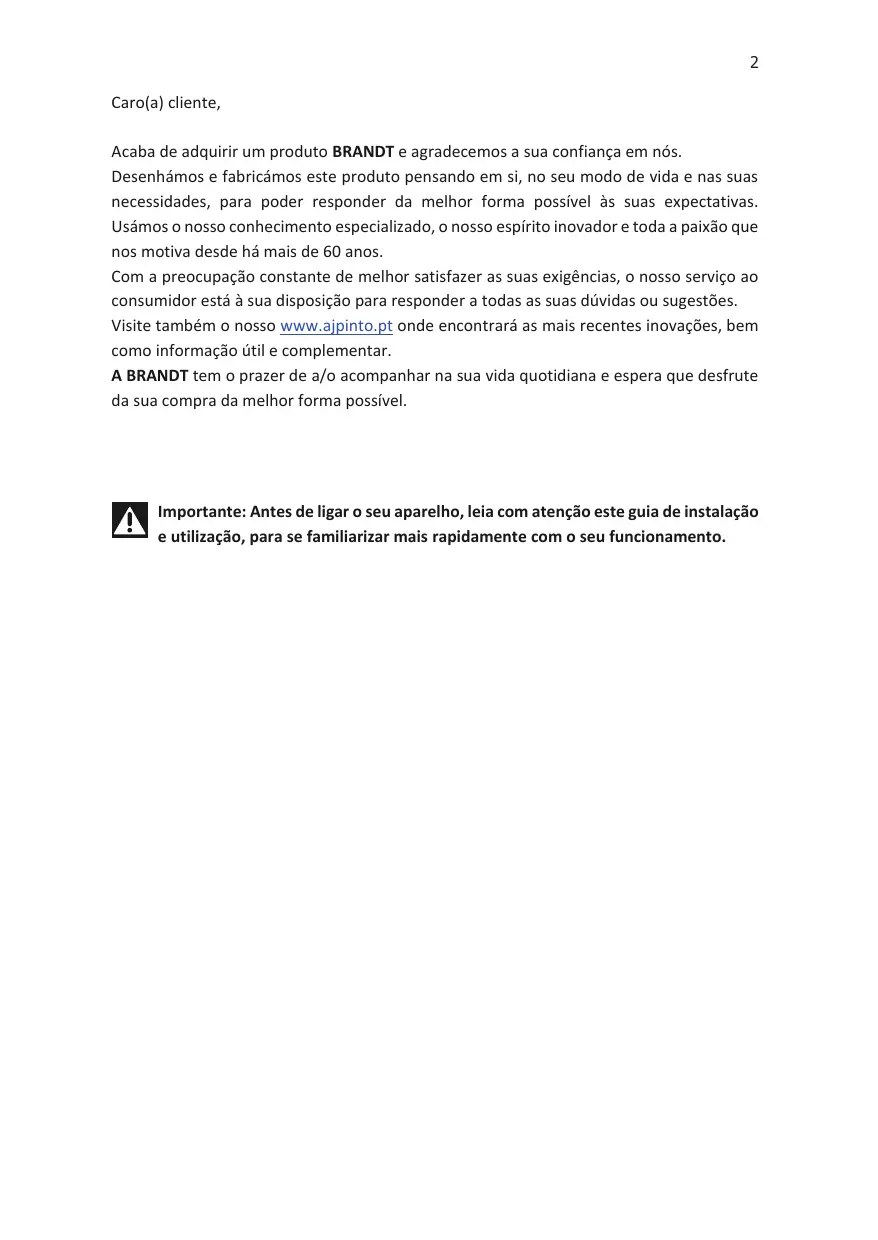

Acaba de adquirir um produto BRANDT e agradecemos a sua confiança em nós.

Desenhámos e fabricámos este produto pensando em si, no seu modo de vida e nas suas necessidades, para poder responder da melhor forma possível às suas expectativas. Usamos o nosso conhecimento especializado, o nosso espírito inovador e toda a paixão que nos motiva desde há mais de 60 anos.

Com a preocupação constante de melhor satisfazer as suas exigências, o nosso serviço ao consumidor está à sua disposição para responder a todas as suas dúvidas ou sugestões.

Visite também o nosso site www.ajpinto.pt onde encontrará as mais recentes inovações, bem como informação útil e complementar.

A BRANDT tem o prazer de a/o acompanhar na sua vida quotidiana e espera que desfrute da sua compra da melhor forma possível.

Importante: Antes de ligar o seu aparelho, leia com atenção este guia de instalação e uso, para se familiarizar mais rapidamente com o seu funcionamento.

ÍNDICE

Instruções de segurança 4

Meio ambiente e conselhos de economia de energia 6

Identificação 7

Instalação 9

Desembalar 9

Encastre 9

Ligação elétrica 11

Utilização 12

Escolha do recipiente 12

Seleção da zona 12

Colocação em funcionamento/parar 13

Regulação da potência 13

Regulação do temporizador 14

Segurança para crianças 15

Segurança e recomendações 16

Manutenção 18

Avisos e incidentes 19

Informações 21

Serviço pós-venda

INSTRUÇÕES DE SEGURANÇA

INSTRUÇÕES DE SEGURANÇA IMPORTANTES A LER COM ATENÇÃO ANTES DA UTILIZAÇÃO E A CONSERVAR PARA FUTURAS UTILIZAÇÕES.

Este manual está igualmente disponível para descarregamento no site Internet da marca.

Este aparelho pode ser utilizado por crianças com pelo menos 8 anos de idade e por pessoas de capacidades físicas, sensoriais ou mentais reduzidas, ou pessoas sem experiência e conhecimentos suficientes, se estas tiverem sido devidamente informadas ou formadas relativamente à utilização deste aparelho, de maneira segura e compreendendo os riscos envolvidos.

As crianças não devem brincar com o aparelho.

A limpeza e a conservação pelo utilizador não devem ser efetuadas por crianças sem supervisão.

Crianças de menos de 8 anos devem ser mantidas afastadas, a menos que sejam vigiadas permanentemente.

O aparelho e as suas partes acessíveis tornam-se quentes durante a utilização.

Devem ser tomadas precauções para evitar tocar nos elementos de aquecimento.

Objetos metálicos como facas, garfos, colheres e tampas não devem ser colocados sobre a superfície, pois podem ficar quentes.

A sua placa de cozinha possui um dispositivo de segurança para crianças, que bloqueia a sua utilização na paragem ou durante a cozedura (ver o capítulo: utilização da segurança para crianças).

O seu aparelho está em conformidade com as Diretivas e regulamentos europeus aos quais está sujeito.

Para que não haja interferências entre a sua placa de cozinha e um estimulador cardíaco, é preciso que este tenha sido concebido em conformidade com a regulamentação aplicável. Informe-se junto do seu fabricante ou do seu médico.

Uma cozedura com óleo ou outra matéria gorda efetuada sobre uma placa sem supervisão pode ser perigosa e dar lugar a um incêndio. NUNCA tente apagar um incêndio com água; deve cortar a alimentação do aparelho antes de cobrir a chama com, por exemplo, uma tampa ou uma cobertura anti-incêndio.

ATENÇÃO: a cozedura deve ser supervisionada. Uma cozedura curta necessita de uma supervisão contínua.

Risco de incêndio: não armazenar objetos sobre as zonas de cozedura.

Se a superfície estiver fissurada, desligue o aparelho para evitar o risco de choque elétrico.

Não utilize a sua placa de cozinha antes de ter substituído a parte superior em vidro.

Evite impactos com os recipientes, a superfície de vidro vitrocerâmica é muito resistente, mas não é, no entanto, inquebrável.

Não colocar uma tampa quente em contacto direto com a sua placa de cozinha. Um efeito de «ventosa» poderia deteriorar a superfície vitrocerâmica. Evite as fricções de recipientes que podem com o tempo provocar uma degradação da decoração da superfície vitrocerâmica.

Para a cozedura, nunca utilize folhas de papel de alumínio. Nunca coloque produtos embalados com alumínio, ou em bandejas de alumínio, sobre a sua placa de cozedura. O alumínio fundiria e deterioraria definitivamente o seu aparelho de cozedura.

Não guarde no móvel situado sob a sua placa de cozedura os seus produtos de limpeza ou produtos inflamáveis.

Se o cabo de alimentação elétrica estiver deteriorado, deve ser substituído pelo fabricante, pelo seu serviço Pós-Venda ou por pessoas de qualificação similar, para evitar um perigo.

Certifique-se de que o cabo de alimentação de qualquer aparelho elétrico, ligado à proximidade da placa de cozinha, não está em contacto com as zonas de cozedura.

Nunca utilize limpadores a vapor para a conservação da sua placa. Este aparelho não se destina a ser posto em funcionamento através de um dispositivo de temporização externo ou de um sistema de comando à distância separado.

ADVERTÊNCIA: Utilize unicamente proteções de placas concebidas pelo fabricante do aparelho de cozedura, referenciadas no modo de utilização como tendo sido adaptadas ou incorporadas no aparelho. A utilização de proteções não apropriadas pode provocar acidentes.

Proteção do meio ambiente

Este símbolo indica que este aparelho não deve ser tratado como um resíduo doméstico.

O seu aparelho contém vários materiais

recicláveis. Assim, é marcado com este símbolo para indicar que os aparelhos usados devem ser colocados num ponto de recolha adequado.

Informe-se junto do seu revendedor ou dos serviços técnicos da sua cidade para conhecer os pontos de recolha de aparelhos usados mais próximos da sua residência. A reciclagem dos aparelhos organizada pelo fabricante será assim realizada nas melhores condições, em conformidade com a diretiva europeia sobre resíduos de equipamentos elétricos e eletrónicos. Alguns materiais da embalagem deste aparelho são também recicláveis. Participe na sua reciclagem contribuindo para a proteção do meio ambiente, eliminando-os nos contentores previstos para o efeito.

Agradecemos a sua cooperação na proteção do meio ambiente.

Conselhos de economia de energia

Cozinhar com a tampa do recipiente colocada economiza energia. Se a tampa for em vidro pode controlar perfeitamente a cozedura.

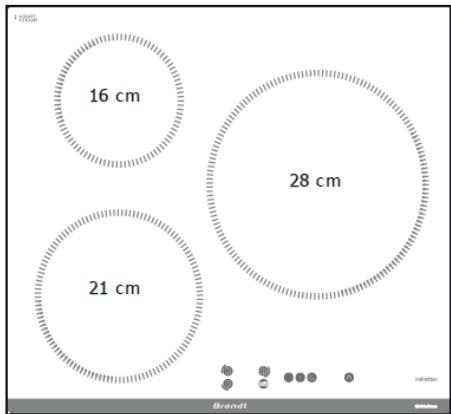

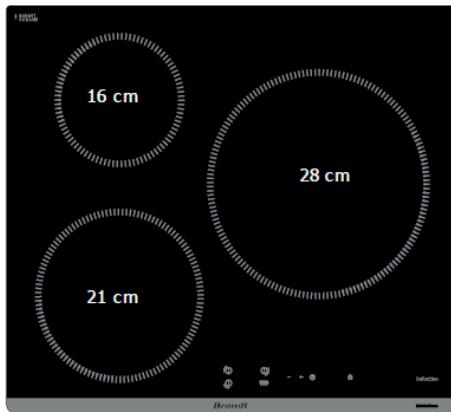

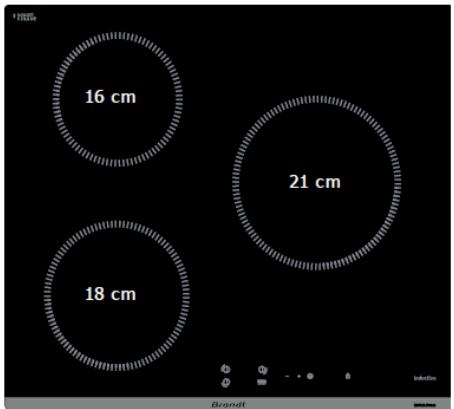

IDENTIFICAÇÃO

INSTALAÇÃO

Desembalar

Retire todos os elementos de proteção. Verifique e respeite as características do aparelho constantes na placa de identificação.

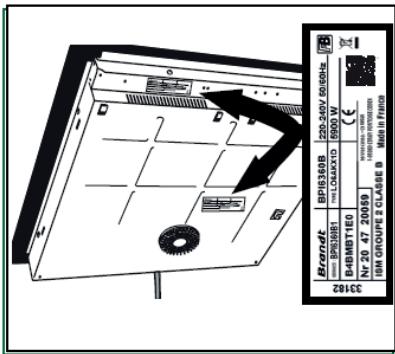

Anote no quadro abaixo as referências ao serviço e forma que figuram nesta placa para uso futuro.

Ref.

Tipo:

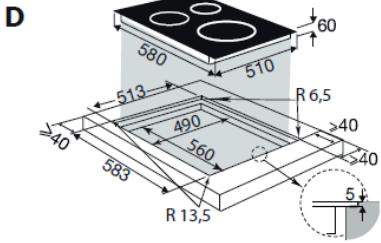

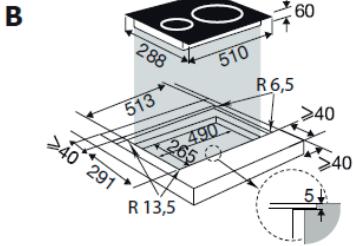

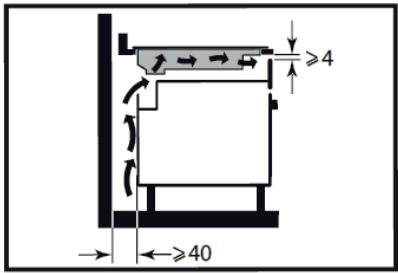

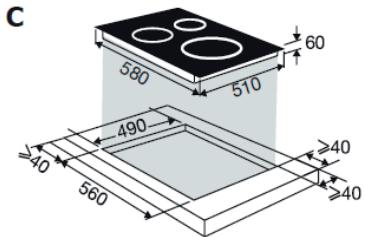

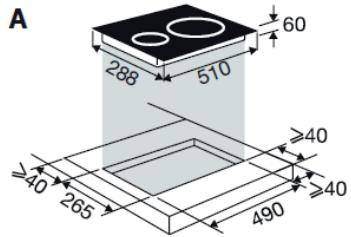

Encastre

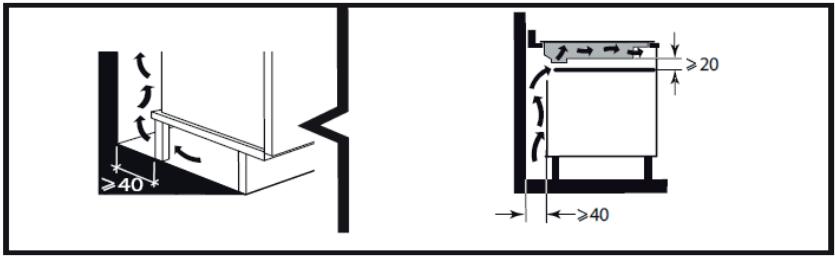

Verifique se as entradas e saídas de ar estão livres. Tenha em conta as indentações em mm para encaixar a placa no móvel e verifique o arejamento para a correta circulação de ar à frente e atrás.

No caso de instalação da placa por cima de uma gaveta

ou por cima de um forno encastrável, respeite as dimensões anotadas nas ilustrações para assegurar uma saída de ar suficiente na parte dianteira.

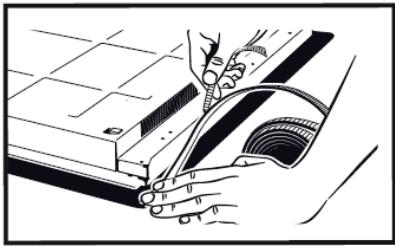

Cole a junta de estanquicidade em volta do interior da placa.

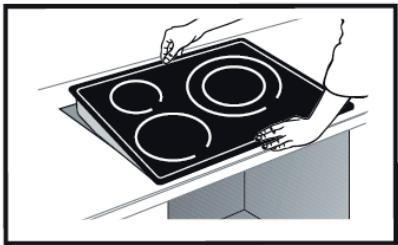

Coloque a placa no móvel.

Se o seu forno estiver por baixo da placa de cozinha, os dispositivos de segurança

térmica da placa poderão limitar a utilização simultânea do forno e da placa em modo de pirólise. A sua placa está equipada com um sistema de segurança anti sobreaquecimento. Esta pode ser ativada, por exemplo, em caso de instalação em cima de um forno sem isolamento suficiente, aparecendo a indicação do código «F7» nas zonas de comando. Neste caso, recomendamos assegurar o arejamento da sua placa com uma abertura no lado do móvel (8cm x 5cm).

Ligação elétrica

Estas placas devem ser ligadas à rede por intermédio de um dispositivo de corte multipolar conforme as regras de instalação em vigor. Deve ser incorporado um meio de desconexão na canalização fixa.

Identifique o tipo de cabo da sua placa de cozedura, consoante o número de fios e de cores.

Com a ligação da sua placa, ou antes de um corte de energia prolongado, é indicado um código no teclado (reservado, se for o caso, ao seu serviço de assistência pós-venda, o utilizador da placa não deve levá-lo em conta).

Escolha do recipiente

A maior parte dos recipientes são compatíveis com a indução. Se forem em vidro, ferro fundido, alumínio sem fundo especial, cobre e outros em inox não magnéticos, não funcionam com a indução.

Conselhos

Sugerimos que escolha recipientes de fundo amplo e plano. Desta forma, o calor será bem repartido e a cozedura mais homogénea. Nunca coloque um recipiente vazio sem vigilância.

Seleção da zona

Selecione o foco adaptado à dimensão do fundo do seu recipiente. Se a base do recipiente for demasiado pequena, o indicador de potência começa a piscar e a zona não funciona, mesmo se o material do recipiente for indicado para indução. Verifique o quadro abaixo para utilizar os tamanhos adequados.

Diámetro zona (cm)	Potência Tmax. (Watt)	Diámetro doundo recipiente (cm)
16	2500	11 à 16
18	3600	11 à 18
21	3600	12 à 26
28	4000	11 à 28

Conselhos

Quando utiliza os 2 focos ao mesmo tempo, a placa gere a repartição da potência a fim de não ultrapassar a total.

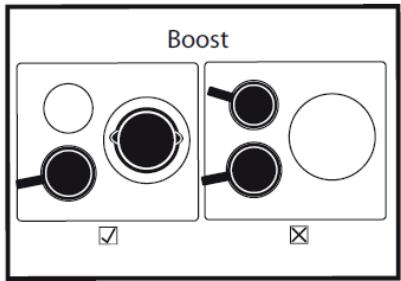

Ao usar a potência Tmaxa (Boost) em várias zonas de cozedura ao mesmo tempo, tente favorecer o melhor posicionamento dos seus recipientes de acordo com o modelo da sua placa mostrado nas figuras.

Assim, evitará uma limitação automática numa das zonas de cozedura se o posicionamento não for o ideal:

posicionamento recomendado. 日 = posicionamento a evitar.

Conselhos de economia de energia

Cozinhar com a tampa do recipiente colocada economiza energia. Se a tampa for em vidro pode controlar perfeitamente a cozedura.

① Colocar em funcionamento / parar

Ligar

Prima a tecla correspondente à zona desejada.

Aparece um 0 e um sinal sonoro assinala que a zona está ligada. Pode fazer a potência desejada do foco selecionado. Sem o ajuste da potência, a zona de cozedura apaga-se automaticamente.

Parar

Prima a tecla correspondente à zona desejada durante algum tempo.

É emitido um sinal sonoro longo e o foco apaga-se ou aparece o símbolo “H” (calor residual).

Regulador de potência

Prima a tecla + ou - para ajustar o nível de potência de 1 a 9 e U (Ultra Boost = potência máxima).

Uma dupla pressão na tecla + permite aceder à potência 5.

Assim que liga a placa, pode passar diretamente à potência 9 premindo a tecla -.

Uma pressão sobre a tecla Ultra Boost permite aceder à potência máxima.

Regulação do temporizador

Cada zona de cozedura possui um temporizador dedicado ajustável até 99 horas. O intervalo é de 1 em 1 até 15 e de 5 em 5 até 99. Pode ser ativado a partir do momento em que a zona de cozedura em questão entra em funcionamento.

Com 1 zona em funcionamento:

Prima a tecla para selecionar a zona de cozedura a que deseja afetar o temporizador. O temporizador é indicado com a luz LED em realce.

Os zeros do temporizador piscam com o LED da unidade do temporizador e da zona ativa.

a- LED avisadora da zona de regulação em funcionamento b- LED indicadora de que o temporizador está em modo de regulação. As teclas + e - são ativas para a regulação do temporizador.

O ajuste é feito premindo + ou -. É possível aceder diretamente aos 99 minutos premindo logo de início a tecla -.

Sem pressionar as teclas +/- por 20 segundos, o tempo de cozedura é validado (o LED b não está aceso) e as teclas +/- voltam às configurações de potência da zona ativa (LED ligado).

No final da cozedura, o visor mostra 0 e surge um sinal sonoro durante cerca de 20 seg. Para o desativar, pressione qualquer tecla.

Para parar o temporizador manualmente, pressione longa e simultaneamente as teclas + e - ou retorne a 0 com a tecla -.

Com várias zonas em funcionamento:

Quando várias zonas estiverem em funcionamento (com uma potência >0), a regulação do temporizador faz-se sempre de acordo com a seguinte ordem: anterior esquerdo, posterior esquerdo, posterior direito; no dominó o posterior e (depois o anterior).

Premir a tecla para selecionar a zona.

A regulação faz-se premindo de seguida + ou -.

Segurança das crianças

A sua placa de cozedura tem uma função de segurança para crianças que bloqueia os comandos quando o aparelho está desligado ou durante o funcionamento. Por motivos de segurança, os botões ① mantêm-se ativos e autorizam a paragem das zonas de aquecimento, mesmo que estejam bloqueadas.

Bloqueio:

Prima durante algum tempo a tecla, a LED por cima do bloqueio acende-se e um sinal sonoro confirma a escolha.

A indicação das zonas de cozedura em funcionamento indica em alternância a potência e o símbolo de bloqueio.

Desbloqueio:

Prima a tecla 1 até desaparecer o símbolo de bloqueio e um sinal sonoro vai confirmar a sua escolha.

Função CLEAN LOCK:

A função Clean Lock permite o bloqueio temporário da placa durante a limpeza.

Para ativar a função Clean Lock, devendo estar a placa ligada, prima brevemente a tecla, a LED por cima do bloqueio pisca e um sinal sonoro confirma a sua escolha. Depois de cerca de 1 minuto, o bloqueio é automaticamente desativado. Só um sinal sonoro duplo e a luz LED apagam-se.

Pode desativar a função Clean Lock a qualquer momento premindo durante algum tempo a tecla.

Segurança e recomendações

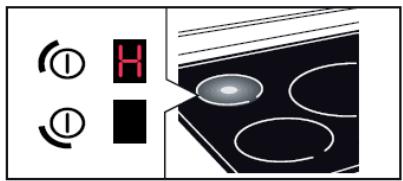

Calor residual:

Após uma utilização intensiva, a zona de cozedura que acabou de utilizar mantém-se quente durante alguns minutos.

Aparece o símbolo "H" durante este período.

Evite tocar nas zonas em questão.

Cada zona de cozedura vem equipada com um sensor de segurança que supervisiona a temperatura do fundo do recipiente. No caso de esquecimento de um recipiente vazio sobre uma zona de cozedura acesa, a placa reduz automaticamente a potência transmitida e limita os riscos de deterioração.

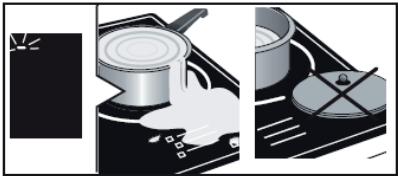

Proteção em caso de transbordamento:

Um indicador especial (símbolo -), um sinal sonoro, seguido pela paragem da placa podem ser desencadeados nos casos seguintes:

• Transbordamento sobre as teclas;
• Pano molhado colocado sobre as teclas;
• Objeto metálico colocado sobre as teclas.

Retire o objeto ou limpe e seque os botões, e depois reinicie a cozedura.

Paragem automática/ Auto-stop:

A sua placa de cozedura está equipada com o dispositivo de segurança Auto-Stop, que desliga automaticamente as zonas de cozedura que fiquem ligadas durante um período excessivo (entre 1 e 10 horas consoante a potência utilizada).

No caso de desencadeamento do dispositivo de segurança, o corte da zona de cozedura é assinalado com a indicação "A" na zona de comando e um sinal sonoro emitido durante cerca de 2 minutos. Basta premir uma tecla qualquer para parar.

Conselhos

Podem ser produzidos sons semelhantes ao mecanismo de um relógio.

Estes ruídos surgem durante o funcionamento da placa. Desaparecem ou diminuem em função da configuração do aquecimento. Podem também aparecer assobios consoante o modelo e a qualidade do seu recipiente. O ruído descrito é normal. Está associado à tecnologia de indução e não indica uma avaria.

Conselhos

Não recomendamos a colocação de qualquer dispositivo de proteção da placa.

MANUTENÇÃO

Para sujidade ligeira, utilize uma esponja suave. Deve molhar bem a zona a limpar com água quente e depois secar.

Para uma acumulação de sujidades recozidas, transbordo de açúcar, plástico derretido, utilize uma esponja suave e/ou um raspador especial para vidro. Deve molhar bem a zona a limpar com água quente, utilizar um raspador especial para vidros, passar a esponja suave e secar.

Para aureolas e restos de calcário, aplicar vinagre de vinho branco sobre a sujidade, deixar atuar e secar com um pano macio.

Para colorações metálicas brilhantes ou uma manutenção semanal, utilize um produto especial para vitrocerâmica.

Nota importante: não utilize palha de aço nem esfregões abrasivos. Privilegiar os cremes e os esfregões especiais para loiça delicada.

AVISOS E INCIDENTES

• Na colocação em funcionamento:

Constata que aparece uma indicação luminosa. É normal. Desaparecerá antes de 30 segundos.

A sua instalação dispara ou funciona apenas um lado da placa. A ligação da sua placa está defeituosa. Verifique a sua conformidade (ver capítulo sobre a ligação).

A placa liberta um odor nas primeiras cozeduras. O aparelho é novo. Aqueça cada zona durante meia hora com uma caçarola cheia de água.

• Na ligação:

A placa não funciona e os indicadores luminosos do teclado estão apagados.

O aparelho não tem alimentação de energia. A alimentação ou a ligação está defeituosa. Inspecione os fusíveis e o disjuntor elétrico.

A placa não funciona e aparece outra mensagem. O circuito eletrónico não funciona bem. Ligue para o serviço de assistência pós-venda.

A placa não funciona, aparece o símbolo ou "bloc". Desative a segurança para crianças.

Código de avaria F9: tensão inferior a 170 V

Código de avaria F0: temperatura inferior a 5°C

• No decurso do uso:

A placa para de funcionar, o símbolo aparece e é emitido um sinal sonoro.

Há um transbordo ou um objeto tapa o teclado de comandos. Limpe ou retire o objeto e volte a iniciar a cozedura.

É indicado o código F7.

Os circuitos eletrónicos aqueceram. Verifique o arejamento da placa (ver capítulo sobre o encastre).

O recipiente utilizado não é compatível com a indução ou o tamanho não é adaptado ao foco de cozedura.

• Os recipientes fazem barulho e a sua placa emite um «clique» durante a cozedura (ver capítulo de Segurança e Recomendações).

É normal, com um determinado tipo de recipiente. Deve-se à passagem de energia da placa

na direção do recipiente.

A ventilação continua a funcionar (antes da paragem da sua placa).

É normal. Isto permite o arrefecimento da parte eletrónica.

As eventuais intervenções no aparelho devem ser efetuadas por um profissional autorizado pelo depositário da marca.

Aquando da vossa chamada, mencionar a referência completa do aparelho (modelo, tipo, número de série): estas indicações estão no certificado de garantia e na placa sinalética.

Peças de origem: Aquando de uma intervenção de manutenção, solicitar a utilização exclusiva de peças certificadas de origem.
