MANUAL DE UTILIZADOR 12ID2-25.1A 20ID3-60BL.2A DEXTER

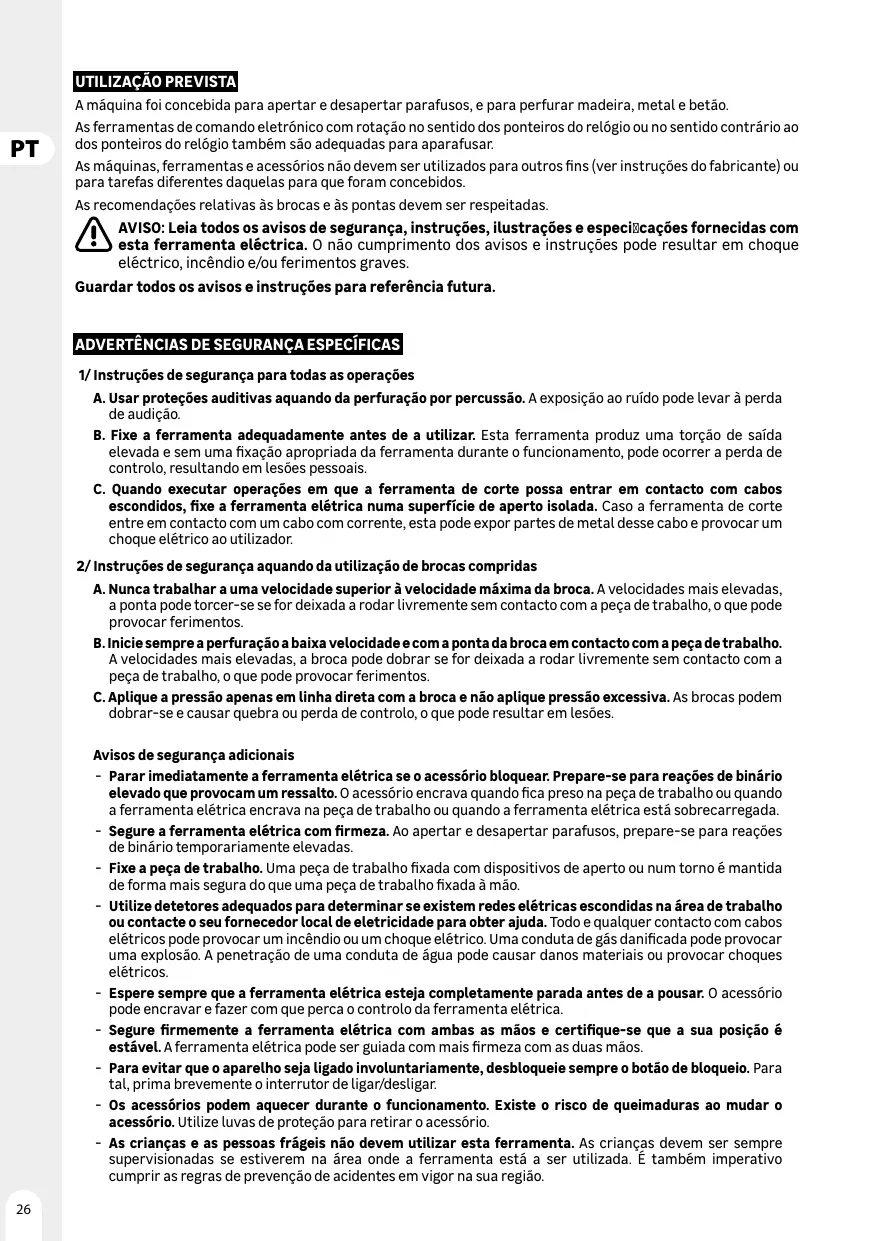

Aquina foi concebida para aperture e desapertar parafusos, e para perfurar madeira, metal e betao.

As ferramentas de commando eletrónico com rotação no sentido dos poteiros do relógio ou no sentido contrário ao dos poteiros do relógio también são adequadas para aparafurar.

As máquinas, ferramentas e acessórios não devem ser realizados para outros fins (ver instruções do fabricante) ou para tarefas differsentes daquelas para que foram concebidos.

As recomendações relativas às brocas e às pontas devem ser respeitadas.

AVISO: Leia todos os avisos de segurar, instruções, ilustrações e espécicas fornecidas com esta ferramenta elétrica. O não cumprimento dos avisos e instruções pode resultar em quando eletrico, incendio e/ou ferimentos graves.

Guardar todos os avisos e instruções para referencia futura.

ADVERTÉNCIAS DE SEGURANÇA ESPECÍFICAS

1/ Instruções de segurarça para todas as operações

A. Usar proteções auditivas aquando da perfuração por percussão. A exposicao ao ruido pode levar à perda de audixa.
B. Fixe a ferramenta adequamente antes de a utiliser.Esta ferramenta produz uma torção de saída elevada e sem uma fixaçãopropriada da ferramenta durante o functimento, pode ocorro a perda de controlo, resultando em lesões pessoas.
C. Quando executar operações em que a ferramenta de corte possa entrada em contacto com cabos escondidos, fixe a ferramenta elétrica numa superficie de aperto isolada. Caso a ferramenta de corte entre em contacto com um cabo com corrente, esta pode expor partes de metal desse cabo e provocar umCHOque elétrico ao utiliser.

2/Instruções de segurarca aquando dautilizaçãode brocas compridas

A. Nunca travañalhar a una velocidade superior à velocidade Tmaxa da broca. A velocidades mais elevadas, a ponta pode torcer-se se for deixada a rodar livramente sem contacto com a peça de trabalho, o que pode provocar ferimentos.
B. Inicie sempre a perfuracao a baixa velocidade e com a ponta da broca em contacto com a peça de trabalho. A velocidades mais elevadas, a broca pode darbar se for deixada a rodar livramente sem contacto com a peça de trabalho, o que pode provocar ferimentos.
C. Aplitude a pressão apenas em LINHA direta com a broça e não aplitude pressão excessiva. As broças podem fazer-se ecausear quebra ou perda de controlo, o que pode resultar em lesões.

Avisos de segurarca adioncais

• Parar imeditamente a ferramenta elétrica se o acessório bloquear. Prepare-se para reações de binário elevado que provocam um ressalto. O acessório encrava quando finga preso na peça de trabalho ou quando a ferramenta elétrica encrava na peça de trabalho ou quando a ferramenta elétrica está sobrecarregada.
• Segure a ferramenta elétrica com firmeza. Ao aperture e desapertar parafusos, prepare-se para reações de binário temporariamente elevadas.
• Fixe a peça de trabalho. Uma peça de trabalho fixada com dispositivos de aperto ou num torno é mantida de forma mais segura do que uma peça de trabalho fixada à quando.
• Utilize detetores adequados para determinar se existem redes elétricas esconidas na area de trabajo ou contacte o seu fornecedor local de eletricidade para obter ajuda. Todo e qualquer contacto com cabos elétricos pode provoc um incéndio ou umacho elétrico. Uma conduita de gás danificada pode provoc uma explosão. A penetração de uma conduita de água pode causar danos materiais ou provocar choques elétricos.
• Espere sempre que a ferramenta elétrica está completely parada antes de a pousar. O acessório pode encravar e fazer com que perca o controlo da ferramenta elétrica.
• Segurefirmamenteaferramentaleletricacomambasasmaoesscertifique-sequea sua posicao estavel.alferramentaleletrica podeserguiadacommasfirmeza comasdumasmos.
• Para evitar que o aparecido soit ligado involuntariamente, desbloqueie sempre o botão de bloqueio. Para tal, prima brevemente o interruptor de ligar/desligar.
• Os acessosão podem aquecer durante o funcimento. Existe o risco de queimaduras ao Mudar o acessório. Utilize luvas de proteção para retirar o acessório.
• As crianças e as pessoas frágeis não devem utilize a ferramenta. As crianças devem ser sempre supervisionadas se estiverem na area onda a ferramenta está a ser realizada. É也是非常 imperativocemprir as regras de prevenção de acidentes em vigor na sua região.

RISCOS RESIDUALS

Mesmo quando a ferramenta é realizada conforme prescrito, não é possível eliminar todos os fatores de risco residuais.

Os seguiñes riscos poder surgir em relaçao à construção e conceção da ferramenta:

• Risco de eletrocussao ao perfurar cabos elétricos - Secure sempre a ferramenta pelos punhos fornecidos, não toque nas brocas.
• Danos no Sistema respiratório - Usar máscaras de proteção respiratória com filtros adequados ao址 materiais trathestados.
• Assegurar uma ventilação adequada do local de trabalho. Não coma, beba ou fume na zona de trabalho.
• Lesões auditivas - Utilize sempre uma proteção auditiva eficaz e limite a exposicao ao ruido.
• Lesões oculares provocadas pela projeção de poeiras e detritos - Use sempre uma proteção ocular adequada.
• Ferimentos provocados pelas vibrações - Secure a ferramentaços punhos fornecidos e limita a exposão a vibrações. Ver también: «REDUÇÃO DE RISCOS».
• Lesões causadas por poeira - A poeira produzida pela utilização do aparecido pode provocar lesões respiratórios. Use uma máscara de pô inadequada com filtros que protejam contra as particulas do material em que se está a travaíhar.

REDUÇÃO DE RISÇOS

AVISO: As emissões de vibrações e os rúidos durante a utilização efetiva da ferramentaétrica podem diferir do valor total declarado dependendo da forma como a ferramenta é realizada,≧esperamente do tipo de peça que está a ser realizada; IdentIFICAR as medidas de segurarca para

protegger o uso, baseadas numa estimativa da exposicao em condições reais de utilizesao (tendo em conta todas as partes do ciclo de funcaoamento, tais como o tempo em que a ferramenta está desigada e de funcaoamento em modo desacelerado, para lem do tempo de arranque).Dependendo da utilicao efetiva da ferramenta, os values de vibrationao podem diferir dos values totais declarados!Tome medidas adequadas para se proteger contra a exposicao das vibracoes! Tenha en conta todo o processo de travailho, incluindo os periodos em que o produits funcaiona em vazio ou está entgatado! As medidas adequadas incluem, designadamente, a manutencao regular do produto e dos acessos, a manutencao das mais quentes, pausas regulaes e um planeamento adequado dos processos de travailho!

Esta ferramenta pode causar a sindrome das vibrações maior-braco, se não for utilizescada corretemente.

Paraaabdarminimizarosriscosdeexposiaoasvibracaoeaoruido:

• Utilize sempre cinzêis, brocas e láminas bem afiadas.
• Conserve esta ferramenta de acordo com as instruções e mantenha-a bem lubrificada (se aplicável).
• Se a ferramenta for utilizes regularmente, invista em accesórios anti-vibração e anti-rúido.
• Planifique ou seu travailho de modo a distribuir a utilizaioe de ferramentas de force vibracao por various dias.

Recomendamos que utilize proteções auditivas quando utilizes esta boaquina.

	Leia atentamente o manual de instruções
CE	Este(AParelho está em conformidade com as directivas europeias aplicáveis e foia avalado como estando em conformidade com as vezes
EAC	Marca Única para a circunção de produits no mercado dos Estados-Membros da União Aduaneira
	Este(AParelho está em conformidade com os regulamentos tícnicos ucranianos aplicáveis
	Os resíduos de equipamentos elétricos não devem ser eliminados juntamente com o lixo dométrico. Caso existam instalações de recicagem, proceda à recicagem nesses locais. Contacte as autoridades locais ou o seu revendedor para obter conselho sobre recicagem.
	Os produits reciclaveis está sujeitos a uma responsabilité alargada do fabricante. Observe as instruções de separação.
	Óculos de segurança obligatórios
	Proteção auditiva obligatória
	Luvas de proteção obligatórias
	Máscula de(pó)obrigatório
	Esteviso de perigo adverte para danos no(AParelho ou noutros bens, ou para ferimentos pessoais.
	Apenas para utilizesçao em interiores, não expor à chuva.
T3.15A	Se a correto do carregaror for superior a 3,15 A, a correto para a tomada está interrompida pelo fusivel.
	Leia omanual de instruções e respeite todos os食欲es e instruções de segurança
	Classe de proteção II
MAXI C	Utilize e guarde a bateria a uma temperatura inferior a 45°C
	Não desmonte, esmague ou aqueça acima dos 100°C; Nunca exponha a pilha a micro-ondas ou a pressões elevadas.
LHon	Bateria de(iês de litio). Este"(produto FOI),marco com um"(simplo)de "recolha seletiva",para todas as baterias e conjuntos de baterias. De seguida, sera reciclado ou desmantelado a fim de reduzir o seu impacto no ambiente. As baterias podem ser perigosas para o ambiente para a saúde humana,uma vez que contém substancios perigosas.

→→	Desligue sempre o aparecido antes de manutenção.
→	Para reduzir o risco de什麽 elétrico, não exponha o aparecido à água.

UP20 Universal: compatível apenas Sterwins UP20, Lexman UP20 e Dexter UP20

DADOS TECNICOS

MODELO		12ID2-25.1A	20ID3-60BL.2A
VOLTAGEM NOMINAL		12V d.c	18V d.c.(Max.20V D.C.)
VELOCIDADE n0		0-400/0-1500/min	0-500/0-2000/min
TAXA DE IMPACTO		6000-22500 bpm/min	8000-32000 bpm/min
CAPACIDADE DE CHOQUE		Ø10mm	Ø13mm
DIÂMETRO MÂXIMO DE PERFURAÇÃO	Madeira	25mm	45mm
	Metal	8mm	20mm
	Betão	6mm	18mm
Binário de paragem estática		24.9Nm	29.5Nm
Binário de pico dinâmico		25Nm	60Nm
PESO		0.92kg	1.24kg
PRESSÂÑ SONORA Lpa		75dB(A)	79.6dB(A)
POTÊNCIA SONORA Lwa		83dB(A)	87.6dB(A)
INCERTEZA Kpa, Kwa		5dB(A)	5dB(A)
VIBRATION VALEURTOTALE Perfuracaço em metal ah, D		2.5m/S2	2.5m/S2
VIBRAÇÃO VALOR TOTAL Perfuracaço em betão ah, ID		3.49m/S2	5.6m/S2
INCERTEZA K		1.5m/S2	1.5m/S2
PACK BATERIA E CARREGADOR INFORMAÇões		Nº do Modelo para o Conjunto de bateria: MLC3H-202(SJ20): 12V d.c. 2.0Ah; 24Wh; 3 Li-ion cells 12BA2-40L1: 12V d.c.;4.0Ah;48Wh,6 Li-ion cells; INR18650-2000; Nº do Modelo para o carregaror: UAOC-01 Entrada: 200-240VAC, 50-60Hz, 24W Saida: 12.9V d.c. 1.5A	Compatível com todas as baterias UP20 Compatível com todos os carregadores UP20

AVISO:

As emissões de vibrações e de rúidos durante a utilização efetiva da ferramentaétrica podem diferir dos valuores declarados, dependendo da utilização da ferramenta e, em especial, do tipo de peça;

O valor das emissções deve permitir identificar as medidas de segurança para proteger o uso, baseadas numa estatistica da exposção em condicores reais de utilização (tendo em conta todas as partes do ciclo deestrutura, tais como o tempo em que a ferramenta está desligada e de funcaoamento em modo desacelerado, para lem do tempo de arranque).

Nota:

• O valor de vibração total declarado e o valor de emissão de rúido declarado foram medidos de acordo com um método de ensaio padrão e pode ser realizados para comparar uma ferramenta com outras.

• O valor total de vibração declarado e o valor declarado de emissão de ruido pode tambem ser realizados no ambito de uma avaliação preliminar da exposicao.

• Evite os ricos associados às vibrações.

Sugestão:

1) use luvas durante a utilização
2) limite o tempo de utilização e encurte o tempo de ativação

UTILIZACAO

AVISO: O aparelho deve ser desligado da rede elétrica antes de ser colocado em funciona

INSTALAÇÃO DA BROCA

Ao escolher uma broca, utilize o tipoCERTO para o trabalho. Para um melhor desempenho, utilize sempre uma broca bem afiada.

1. Para partir as maxilas do mandril, segure o colar do mandril quando roda a bucha no sentido contrário ao dos ponteiros do relógio. Insira a broca até ao fundo do mandril e centre a broca nas maxilas do mandril.
2. Para fechar as maxillas do mandril, segure o color do mandril quando roda a bucha no sentido dos ponteiros do relógio.
3. Retire a broca pada ordem inversa.

NOTA: Os mandris de perfuração reversíveis são sempre fixados por um parafuso roscado à esquerda.0 parafuso tem de ser desapertudo antes de se poder退市ar o mandril, se necessário. Para desapertar o parafuso, rodeo-o no sentido dos ponteiros do relógio.

REGULAÇÃO FREnte/TRÁS

1. Para rodar para a fronte (no sentido dos ponteiros do relógio), empurge o interruptor de avanço/ retroprocesso para a posicao esquerda.
2. Para uma rotação inversa (no sentido contrário ao dos ponteiros do relógio), empure o interrutor de avanço/retroprocesso para a posicao direita. Embora o interrutor impeça a inversao da ferramenta quando o motor está em funcaoamento, deixe-a parar completeness ante de inverter o sentido de rotação.

AVISO: Se o interruptor deavanço/retroprocesso estiver na posicao central, a ferramenta não pode ser iniciada.

SELEÇÃO DO MODO IMPACTO /PERFURAÇÃO

O interruptor impacto/perfuração deve ser regulado em funcção do tipo de ação necessária. A ferramenta tem两大 definições:

• Modo de perfuração: Para perfurar madeira e metal. Utilize brocas normais.
• Modelo de percussão: Para perfurar pedra e alvenaria. Utilize brocas de alvenaria.

INTERRUPTOR DE GATILHO DE VELOCIDADE VARIÁVEL

AVISO: Verifique sempre se a alimentação eletrica é a mesma que a indicaça na placá sinalética da ferramenta.

Esta ferramenta está equipada com um interrutor de velocidade variavel que pode atingir uma velocidade mais elevada AUGMENTADA a pressao no gatilho.

A velocidade é controlada pela pressão exercida no gatifilho.

A funcão de velocidade variavel é particulamenteutil no arranque de um furo.

Tambem permite selecionar a melhor velocidade para una determinada aplicacao.

Para limitar a velocidade Tmaxa da ferramenta, rode o botao na parte da fronte do gatilho ate obter a definicao pretendida.

Rode o botão na direção «+» para fazer a velocidade e na direção «-» para a diminuir.

NOTA: Recomendamos que a funcao de velocidade variavel sera'utilizada apenas durante um curto periodo de tempo. nao utilize a ferramenta continuamente a velocidades variaveis. Isto pode danificar o interruptor.

LUZ DE TRABALHO LED

A ferramenta está equipada com uma luz LED para iluminar a area de trabalho e melhorar a visão quando工作的 em zones ond a iluminação é insufiente.

A luz LED acende-se automaticamente quando o interruptor de gatilho é premido.

ARRANQUE DAPERFURAÇÃO

Inicié a ferramenta premindo o interrutor de gatilho de velocidade variavel. Solte o gatilho para parar a ferramenta.

FAZER FUROS

Quando se está a tentar fazer um furo de grande diâmetro, é por vezes melhor fazer com uma broça mais网站建设u e ir augmentando até ao tamanho necessário. Este modo, evita-se a sobrecarga do berbequim.

AVISO: Muito acidentes são causados por situações imprevisíveis. Tenha em atençao que fazer um furo(PCPOe oprovocar obloqueio da broca no furo,nomeadamente quando se fura metal.

• Não se esqueça de utilizesar uma picareta para os furos mais profundos para permitir que as aparas sejam retiradas do furo.
• Se a broca ficar presa, pare imeditamente para evitar danos permanentes no berbequim.
• Tente rodar o berbequim em sentido inverso para退市ar a broca.
• Mantenha o berbequim alinhado com o furo. Idealmente, a broca deveentrar perpendicularamente à peça de trabalho. Se o ângulo for alterado durante a perfuração, a broca pode soltar-se e bloquear o furo, o que pode resultar em ferimentos.
• Reduza a pressão quando o berbequim está prestes a perfurar o elemento a ser perfurado.
• Não force o berbequim, deleixe-o trabalho ao seuignon rito.
• Certifique-se de que a broca está bem afiada.

PERFURAÇÃO DA MADEIRA

Para obter o maior desempenho ao efetuar furos maiores, utilize trados ou pás para perfurarmadeira.

• Coloque a ferramenta em modo de perfuracao.
• Comece a perfurar a uma velocidade muito baixa para evitar que a broca resvale do punto de partida. Aumente a velocidade à medida que a ferramenta avança na madeira.
• Ao efetuar furos, coloque um bloco de madeira atras da peça de trabalho para fazer que apareçam arestas irregulares ou fendas atras do furo.

PERFURAÇÃO DE METAIS

Para obter o maior desempenho, utilize brocas HSS na perfuracao de metais.

• Coloque a ferramenta em modo de perfuração.
• Marque o centro do furo com uma punção de centragem. - Utilize um lubrificante adequado ao material que está a trabalho.
• Comece a perfurar a uma velocidade muito baixa para fazer que a broca resvale do ponto de partida.
• Aperte sempre as chapas metálicas. Apoie o metal fino com um bloco de madeira para não o deformar.

PERFURAÇÃO DO BETÃO

Para obter o maior desempenso, utilize brocas de alvenaria com ponta de carboneto de elevada qualidae quando fizer furos em tijolo, azulejos, betao, etc.

• Utilize primeiro o modo de perfuração e, em seguida, mude para o modo de percussão quando os furos estiverem definidos.
• Aplitude uma pressão ligeira e uma velocidade média para obter osmelhores resultados no tijolo.
• Aplique uma pressão extra e uma velocidade elevada para materiais duros como o betão.
• Ao fazer furos em azulejo,teste numa calha para determinar a velocidade e a pressao ideais.

NOTA: A inversions da rotação durante a perfuração com percussão pode danIFICAR o berbequim e a broca.

INSTRUÇÉS ESPECIALIS DE SEGURANÇA PARA A BATERIA E CARREGADOR

a) Este aparelho pode ser uso por crianças com mais de 8 anos de idade e pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas, ou falta de experiência e acontecimentos, se foram supervisionadas e ensinadas quando a'utilisation do aparelho de um modo seguro, e comprehenderem os perigos envolvidos.
b) As crianças não deverao brincar com o aparelho. A limpeza e manutencao não deverao ser feitas por crianças sem supervisao.
c) Antes de utilizes o carregador e a bateria, leia cautadosamente o manual de instruções quando a este assunto.
d) Durante o processo de carregamento, a corrente usada deverá corresponder à corrente do carregador da bateria.
e) Nunca permita que a humidade, chuva ou salpicos de agua atinjam o local de carregamento.

f) A temperatura ambiente não pode excesser os 50^ . Nunca exponha o aparecido à luz direta do sol.
g) Desligue a corrente apenas quando a bateria estiver inserida na caixa ou tiver sido retirada da caixa.
h) Baterias defeituosas, danificadas ou que ja não possam ser recarregadas tém de ser eliminadas como residuos nocivos. Entregue-as numpton de recolha especial. Nunca crie danos no ambiente Não elimine baterias juntamente com o lixo dométrico comum nem as atire para o fogo ou água.
i) Se um fio eletrico ficar danificado, sô pode ser substituído pelo fornecedor ou pela sua oficial de reparação. As reparações sô podem ser efetuadas por especialistas autorizados.
j) Use apenas uma bateria que tenha sido fabricada pelo fabricante original.
k) Mantenha sempre as superficies do carregarador sem pô nem sujidade.
l) Insira a bateria no carregaro. Siga as orientacoes fornecidas relativamente a polaridade.
m) Retire sempre a bateria antes de efetuar lavorhos na boaquina.
n) Quando a bateria não estiver ligada ao berbequim, cubra os contactos para fazer curto-circuitos (por exemple, das ferramentas).
o) Não atire baterias de ião de litio para o fogo ou agua. Existo o perigo de explosao!
p) Proteja a bateria de impactos e não a abra.
q) Nunca descarregue completeness a bateria e recarregue-a occasionalmente se nao for usada durante um longo periodo de tempo.
r) Não recarregue baterias que não sejam recarregáveis. Estas podem sobraquecer e fazer danificadas.

RISCOS RESIDUAIS: Como quando a ferramenta é usada conforme descriço, não é possível eliminar todos os fatores de risco. Os seguides perigos podem acontecer, juntamente com o design e construção da ferramenta:

1. Lesões pulmonares, se não for usada uma máscara eficaz contra o pó.
2. Lesoes auditivas, se não for usoa uma protecao auditiva eficaz.
3. Problemas de saude devido à emissão de vibrações se a ferramentaétrica for usability duringe um periodo de tempo grande ou não for devidamente manuseada e corretramente mantida.

AVISO:Estaquina creia um campo eletromagnético durante o��amento. Este campo pode, naleargumas circunstancias, interferir com implants médicos ativos ou passivos. Para reduzir o risco de lesões sérias ou fatais, recomendamos que pessoas com implants médicos consultem o seu e ou fabricante do implante médico antes de utilizesar estaquina.

MANUTENÇÃO

AVISO: Não deixe que liquidos dos travões, gasolina, produits à base de petróleo, oleos penetrantes, etc., entrem em contacto com as peças de plástico da ferramenta. Contém Produtos químicos que podem danIFICAR, entraquecer ou destruir o involucro, comprometendo assim a integrazione do duplointo.

AVISO: Desligue sempre o aparecido antes de efetuar qualquer operacao de regulacao ou manutencao.

Se o cabo de alimentacao estiver danificado, deve ser substituido polo fabricante ou polo seu agente de assistencia的技术ica para evitar qualquer risco. Desligue imeditamente o aparelho da tomada se o cabo de alimentacao estiver danificado.

Não exponha esta ferramenta à chuva. Se as escovas de carvão precisarem de ser substituídas, mandes-as substituir por um reparador especialico (substitua sempre as das escovas ao mesmo tempo). A sua ferramentaétrica não requer qualquer lubrificação ou manutençao adicular. Nunca utilize agua ou produits químicos para limpar a ferramenta. Limpe-a com um pano seco. Guarde sempre a sua ferramentaétrica num local seco.

Mantenha sempre limpas as ranhuras de ventilacao do motor. Certificque-se de que todos os comandos estao isentes do po. Ocasionalmente, poder visualizar faiicas nas ranhuras de ventilacao.

Isto é normal e não danifica a sua ferramenta eletrica. O intervalo de temperatura ambiente para a utilizesação这其中 ferramenta situa-se entre 0^ C e 40^ C.

A humididade relativa do local de trabalho não deve excesser 80% sem exposicao direta a chuva e sem excesso de poeira no ar. A sua ferramenta elétrica contem peças que poder ser reparadas pelo Utilizador.

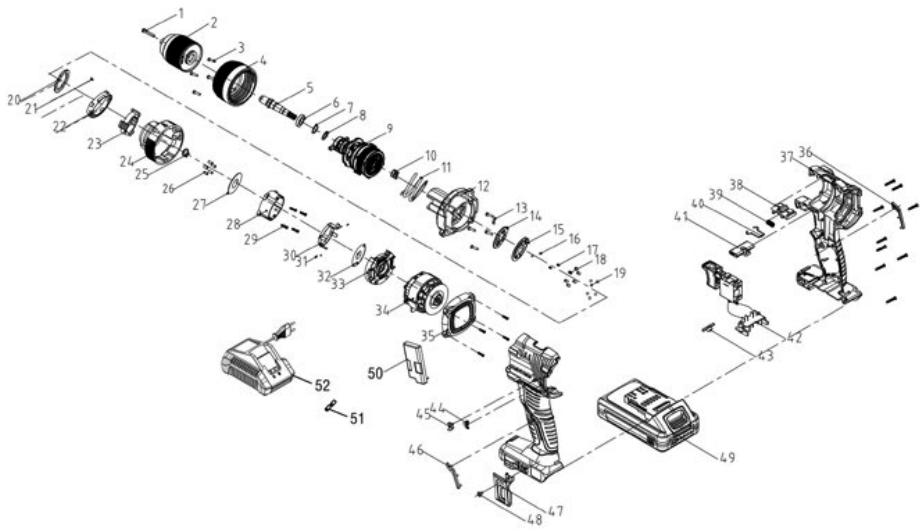

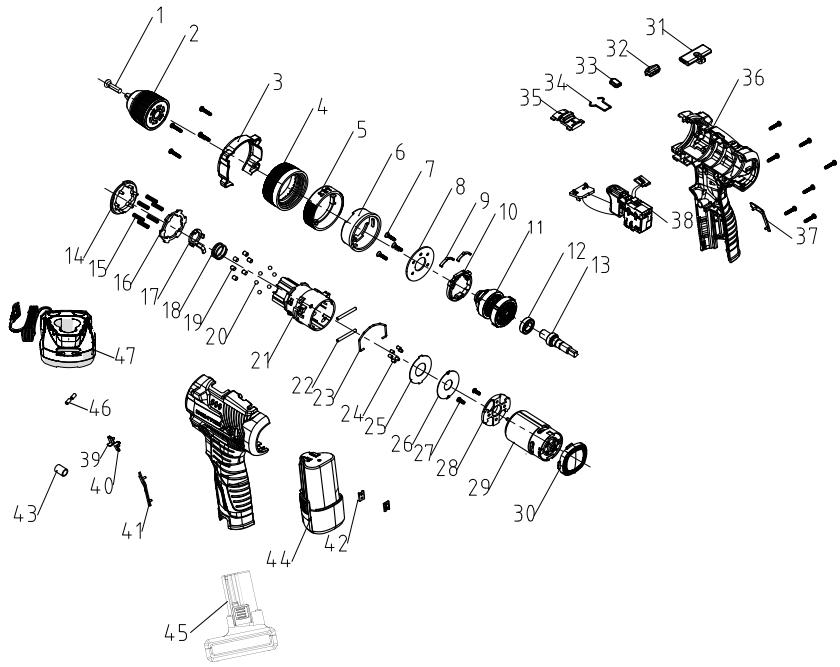

Consulte a lista de peças sobressalentes no manual.

A. INSPECÇÃO DOS PARAFUSOS DE MONTAGEM

Inspecione regularmente todos os parafusos de montagem e certifique-se de que está devidamente abpertados.

Se algoq dos parafusos estiver solto, voite a aperta-lo imeditamente.0 incumprimento esta instrucao pode resultar em ferimentos graves.

A bobinagem da unidade motriz é o cerne da ferramenta elétrica. Deve assegurar-se que a bobinagem não sera danificada e/ou molhada por oleo ou água.

C. INSPEÇÃO DAS ESCOVAS DE CARVÁO DO MOTOR (apenas para o Modelo com escovas)

O motor utilizes escobas de carvo, que sao peas consumiveis. Uma vez que o desgaste excessivo da escova de carvao podelavar a problemas no motor, substitua a esoca de carvo por umape identica quando estiver gasta ato limite ou perto do limite.Alm disso,mantha sempre limpas as escobas de carvo e certifique-se de que deslizam livramente no porta-escobvas.

RESOLUÇÃO DE PROBLEMAS

PROBLEMA	CAUSA POSSÍVEL	SOLUÇÃO
O PRODUCTO NÃO ARRANCA	Não está ligada à fonte de alimentação	Ligue à alimentaçãoética
	Outro defeitoétrico do produits	Mande verificar por um eletricista especializzato
	A bateria está frac	Necessidade de carregar a bateria antes de utilizeso aparelho
O PRODUCTO NÃO ARRANCA A MAQUINA PÁRA DE FUNCIONAR DEPOIS DE RODAR LENTAMENTE	As aberturas de ventilação está Bloqueadas	Limpe as aberturas de ventilação
	A bateria está frac	Necessidade de carregar a bateria antes de utilizeso aparelho
VIBRAÇÃO INVULGAR DURANTE A UTILIZAZão	A broca não está corretenamente montada	Desmonte e voltar a montar a broca, seguido escrepulosamente as instruções.
FAísCAS VISÍVEIS ATRAVÉS DAS ABERTURAS DE VENTILAZÇÃO DA CAIXA	Uma pequena quantidade de fazerça pode ser visível atravesés das aberturas de ventilação da caixa	Isto é normal e não indica qualquer problema
RESULTADO INSATISFATORIO	A broca está gasta ou não é adequada para o material a ser perfurado	Substitua por uma broca nova ou verifique a compatibilidade entre a broca e o material a furar

CONDIÇOÉS DE ARMAZENAMENTO E TRANSPORTE

ARMAZENAMENTO

Este produto:

• Deve ser armazenado num local seco;
• Deve ser armazenado longe de fontes de elevada temperatura e de exposicao a luz solar direta;
• Deve evitar mudanças brucas de temperatura durante o armazenamento;
• Deve ser armazenado sem embalagem não autorizada;
• Deve ser armazenado na embalagem do fabricante em armazês a uma temperatura ambiente de + 0 a + 40^ C. A humidade não deve excesser os 80% .

TRANSPORTE

Este produto:

• Deve ser transporte em veículos fechados, em conformidade com as regras em vigor para o transporte de mercadorias deste tipo.
• Durante as operações de transporte e manutenção, a embalagem com o produto não deve ser sujeita achoquesviolentos ouaos efeitos da precipitação.
• Na descarga/carga, é proibida a'utilização de qualquer tipo de equipamento que funciona segundo o princípio do aperto da embalagem;
• Deve ser transporte a uma temperatura ambiente entre -20^ C e +50^ C. A humidade relativa do ar não deve excesser os 90%.
• DepoS de transporte o aparelho em condições invernais, este deve ser mantido à temperatura ambiente durante pelo menos 2 horas até que a humidade seque por completeness.

PROTEGER O NOSSO AMBIENTE

ATENÇA! Este produits foi marcado com um símbolo para a eliminaçao de residuos eletricos eEletrónicos.

Isto significa que este produit não deve ser eliminado juntamente com o lixo dométrico, mas deve ser entregue a umsystema de recolha que cumpra a Diretiva Europeia REEE. Contacte as autoridades locais ou o seu revendador para aconselhamento sobre reciclagem. De seguida, sera reciclado ou desmantelado a fim de reduzir o seu impacto no ambiente. Os aparehos elétricos e eletrónicos podem ser perigosos para o ambiente e para a Saúde humana, poi contentem substancias perigosas.

GARANTIA

Os produits Dexter & UP20 são concebidos de acordo com os mais elevados padrões de qualidade em materia de bricolage.

Oferecemosuma garantia de 60meses para o produits DEXTER (ferramenta) e uma garantia de 36 meses para os produits UP20 (carregador e bateria) a conta da data de compra.

Esta garantia aplica-se a todos os defeitos materiais e de fabrico que possam ocorro.

Não são possível quaisquer outras reclamações de qualquer tipo, diretas ou indiretas, relacionadas com pessoas e/ou materiais.

Os produits Dexter não se destinam a uma utilização professional.

Na eventualidade de um problema ou defeito,uve sempre consulutar primeiro o seu revendedor Dexter.

Na maioria dos casos, o revendedor Dexter sera capaz de resolver o problema ou corriger o defeito.

As reparações ou a substituição de peças não prolongam o periodo de garantia original.

Defeitos resultantes de uso indevido ou desgaste não são cobertos pela garantia.

Tal diz respeito a, entre outros, interruptores, interruptores de circuitos de proteção e motores, em caso de desgaste.

O seu pedido de garantiasolepder processado se:

• A prova da data de compra pode ser fornecida sob a forma de um talão de caixa.
• Não foram efetuadas reparações e / ou substituções por terreiros.

• O problema não se deve ao desgaste normal.

• A ferramenta não foi realizada de forma incorrente ( sobrecarga da boaquina ou montagem decessórios não autorizados).

• Os lavoros de manutenção e reparação necessários foram efetuados corretamente.
• Não houve adulteração, manuseamento incorreto, Utilização não autorizada ou acidente.
• Não há danos causados por fatores externos ou corpos estranhos, como areia ou pedras.
• A inobservança das instruções de segurança e das instruções de'utilização não Causeu quaisquer danos.
• Não existe qualquer caso deforcamaior da)nossa parte.
• Não foram realizadas quando peças incorretas, nem peças não fabricadas pela Dexter, apesar de estas terem sido a causa da deterioração.
• A ferramenta / a bateria / o carregarador não esteve num ambiente humido (orvalho, chuva, imersão em água,...).
• É anexada uma descrição da reclamação.

As disponções relativas à garantia aplicam-se em Conjunto com as nossas condições de vendá e de fornecimento.

As ferramentas defeituosas que foram devolidas à Dexter atraves de um revendedor Dexter está recolhidas pela Dexter desde que o produits estuja corretamente embalado.

Se os produits defeituos foramenviados diretamente para a Dexter pelo consumidor, a Dexter so podera processor把这些 produits se o consumidor pagar os custos de envio.

Os produits enviados em embalagens inadequadas não serao aceites pela Dexter.

12ID2-25.1A

n°	Description	n°	Description	n°	Description	n°	Description
1	Parafuso tipo T M5X22	15	(N.° 21) Mola de binário	29	Motor	43	Anel magnétique 9 x 5,2 x 12
2	Mandril	16	Junta para manga de binário	30	Tampa traseira	44	Conjunto de tubo de bateria
3	Cabeça	17	Bloco	31	Haste de propulsão	45	Tubo termorretrátil
4	Pinça de aperto	18	Mola de returno (caixa de velocidades n.° 40)	32	Placa plástica transparente	46	Conjunto de bateria em L
5	Anel de regulação	19	Cavilha redonda	33	Indicador de alimentação	47	Carregador
6	Anel de regulação interior	20	Esfera de aço	34	N.° 10 Fio de aço elástico
7	Parafuso ST3*14 (mino T)	21	Invôlucro de caixa de velocidades (com inscrções) + casquilho	35	Botão de controlo da velocidade
8	Placa de cobertura	22	Cavilha lateral do anel inferior	36	Caixa
9	No 12 Diapasão	23	Fio de aço da caixa de velocidades -7	37	Elemento decorativo direito
10	Placa de prensagem	24	Cavilha de bloqueio auto	38	Conjunto interruptor
11	No. 30 kit pô metalúrgico	25	Junta	39	Seta esquerda
12	Rolamento de esferas para grandes profundidas	26	Grande junta	40	Seta direita
13	Eixo de saía	27	Parafuso mecânico M3X6	41	Elemento decorativo esquecido
14	Rosca interna	28	Tampa da extremidade do motor	42	Cartão metalúlico

n°	Description	n°	Description	n°	Description	n°	Description
1	Parafuso tipo M6 x 24T	16	Esfera de aço	31	Cavilha lateral do anel interior	46	Elemento decorativo esquerdo
2	Mandril	17	Mola de som	32	Junta grande	47	Ggancho para cinto N°3
3	Parafuso ST3*14 ( Tipo T)	18	Rolo de agulhas de binário	33	Tampa da extremidade do motor	48	Parafuso M4X8
4	Casquilho de binário	19	Esfera de aço	34	Kit do motor e do cartão eletrônico	49	Bloco de pilhas
5	Eixo de saía	20	Junta para casquilho de binário	35	Tampa traseira	50	Placa de proteção e suporte de montagem
6	Rolamento de esferas	21	Parafuso 2. 5*8 tipo T	36	Elemento decorativo direito	51	51 Tubo termorretrátil
7	Esfera em aço	22	Anel de báscula	37	Caixa	52	52 Carregarador
8	Junta(PCQUA)	23	Rosca interior	38	Botão de controlo da velocidade
9	N° 62 kit pô metalúrgico	24	Anel indicador	39	Mola para botão de controlo da velocidade
10	Mola de impacto	25	Anilha	40	Fio de aço elástico n.°7
11	(N° 9)Mola de binárioΦ 2,7 mm	26	Cavilha de autobloqueio	41	Haste de pressão
12	Invólucro frontal para a caixa de velocidades. Roda dentada mÓvel integra.	27	Junta	42	Conjunto interruptor
13	N° 11 Diapasão	28	Tampa traseira para caixa de velocidades	43	Placa plástica transparente
14	Junta de som	29	Parafuso ST2. 8*12 (便秘 T)	44	Seta esquerda
15	Placa de cobertura	30	Suporte de báscula	45	Seta direita

USO PREVISTO
