RP-280F - Caixa de som KLIPSCH - Manual de utilização gratuito

Tipo de produto	Coluna de chão (floor-standing)
Marca	Klipsch
Modelo	RP-280F
Série	Reference Premiere
Tecnologia de corneta	Híbrida Tractrix (tweeter de 1 polegada com cúpula de titânio)
Alto-falantes de graves	2 x 8 polegadas (20,3 cm) em cobre spun
Resposta em frequência	32 Hz - 25 kHz (±3 dB)
Sensibilidade	98 dB (a 1 watt / 1 metro)
Impedância nominal	8 ohms
Potência nominal (RMS)	150 W
Potência de pico	600 W
Dimensões (A x L x P)	110,5 x 26,7 x 38,9 cm
Peso unitário	24,9 kg (estimativa)
Terminais de conexão	Duplos (bi-cablagem / bi-amplificação possível)
Alimentação	Passiva (necessita amplificador externo)
Manutenção	Remoção de poeira ocasional; grade lavável com aspirador (escova macia). Não usar produtos abrasivos ou solventes.
Segurança	Respeitar os níveis de volume para evitar lesões auditivas e sobrecarga do amplificador.
Peças de reposição / Reparabilidade	Não especificado pelo fabricante; contatar o serviço pós-venda Klipsch.
Garantia	Guardar o recibo; registro online possível (www.klipsch.com/register)

Perguntas frequentes - RP-280F KLIPSCH

Qual é a potência de amplificação recomendada para as caixas acústicas Klipsch RP-280F?

As caixas RP-280F têm alta eficiência (98 dB) e podem funcionar com amplificadores de 50 a 150 W RMS por canal. Evite sobrecarregá-las para não danificar os alto-falantes.

Como conectar as caixas RP-280F ao meu amplificador?

Use fio de caixa acústica de pelo menos 1,3 mm² (16 AWG). Conecte o terminal vermelho (+) da caixa ao terminal vermelho do amplificador, e o terminal preto (-) ao terminal preto. Respeite a polaridade para cada canal.

Posso usar bi-cablagem ou bi-amplificação com estas caixas?

Sim, as RP-280F são equipadas com terminais duplos. Para bi-cablagem, remova as barras de ligação e conecte dois cabos separados para graves e agudos. Consulte o manual do seu amplificador.

Qual é a distância ideal entre as caixas e a parede?

Coloque as caixas a pelo menos 61 cm das paredes para evitar reforços excessivos dos graves. Separe-as de 1,8 a 4,6 m uma da outra para uma boa imagem estéreo.

Já que as RP-280F são compatíveis com Dolby Atmos, como instalar os módulos de elevação?

Você pode adicionar o módulo RP-140SA sobre a caixa (posicionamento secundário) ou fixá-lo na parede. Consulte o esquema do manual para as conexões e orientação.

Como limpar e fazer manutenção das minhas caixas Klipsch?

Remova a poeira das superfícies com um pano macio. Para as grades, use a escova de um aspirador. Nunca use produtos químicos agressivos, solventes ou limpadores abrasivos.

As caixas são fornecidas com cabos?

Não, os cabos não estão incluídos. Você deve comprar fio de caixa acústica adequado (seção mínima 1,3 mm²). Os terminais aceitam cabos descascados, garfos ou plugues banana.

Que tipo de suporte usar para caixas surround?

Os modelos surround (ex. RP-502S) fixam-se na parede a aproximadamente 1,5-2,1 m de altura. As caixas principais como a RP-280F são projetadas para serem colocadas no chão, eventualmente sobre pontas fornecidas.

Onde encontrar peças de reposição para as caixas Klipsch RP-280F?

Contate o serviço ao cliente Klipsch através do site deles ou do seu revendedor autorizado. Guarde sua fatura para qualquer solicitação de garantia.

Posso usar um amplificador home theater de 50 W por canal?

Sim, as RP-280F são muito eficientes e podem produzir um nível sonoro elevado mesmo com 50 W. Certifique-se de não forçar o amplificador ao clipping (distorção) para proteger os alto-falantes.

MANUAL DE UTILIZADOR RP-280F KLIPSCH

1) o padrão, o parâmetro, o puntoutilizando para comparação
2) a personificação do lendário som Klipsch

ORGULHO DESDE 1946

Em 1946, Paul W. Klipsch revoluciónou a indústria de audio criando)nossa exclusiva的技术ologia de cornetas patenteada e os prinçípios acústicos que são a forca porTRSde nosso aclamado som singular.Hoje,continuamos a ser fiésà visao de Paul W.Klipsch e colocamos em cada produits que fabricamos o melhor de um século de suor e genialidade. Essas caixas acústicas são o resultado da)nossa longa obsessao com a perfeicao sonora.Sinta a potência,a fidelidade sonora e a emoção dainha Klipsch Reference.

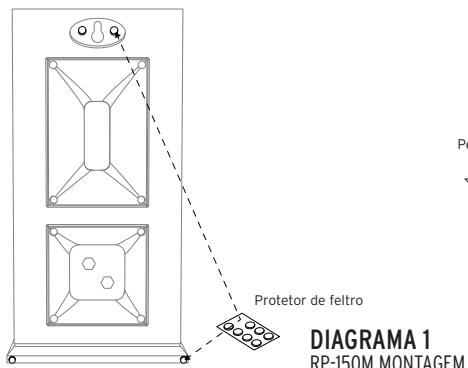

Algumas caixas acusticas Klipsch® tém bases e outros acessórios que podem necessitar de instalação antes de serem usadas. Para instalação, consulte os DIAGRAMS 1, 2, 3 e 4.

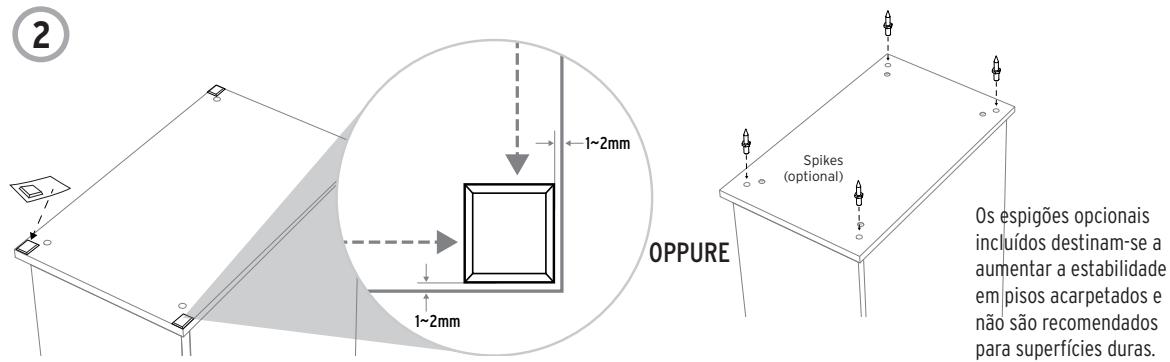

Os espigoes.optionais incluidos destinam-se a augmentar a estabilitadem pisos acarpetados e nao sao recomendados para superficies duras.

POSICIONAMENTO NO AMBIENTE

Caixas acústicas direita e esquerda do canal principal - Para maximizingo desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distência entre si e no minimo 61 cm afastadas das paredes laterais e traseira. Elas también podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posicao de audição deve ser aproximately uma a uma vez e meia a distência que separe as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidas.

Caixas acústicas do canal central - As caixas acústicas do canal central foram projetadas para reproducirDSLagos e sons primários de modo que pareçam se originar daanela de video. Devem, portanto, ser posicionadas o mais proxiesposível daanela, de preferência diretamente em cima ou embaixo daanela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas traseiras do canal surround - As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximately 60 cm acima da posicao occupada pelo ouvinte, normalmente, circa de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamenteAdjacentes à posicao occupada pelo ouvinte. Outra opção é uma parede以及其他 do posicao occupada pelo ouvinte. A posicao final das caixas acústicas surround depende das caracteristicas do ambiente. Elas foram projetadas para recriar a sensação de空間 e atmosfera proporcionada por muitas das technologias de som surround atuais. Consulte as figuras 1,3 e 4. Elas ilustram aspectos da conexao e posicionamento das unidades.

CONEXão

Conexão convencional - Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal "positivo" (+) VERMELHO da caixa acústica ESQUERDA ao terminal "positivo" (+) VERMELHO do canal ESQUERDO do amplífico. Conecte o terminal "negativo" (-) PRETO da caixa acústica ESQUERDA ao terminal "negativo" (-) PRETO do canal ESQUERDO do amplífico. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplífico. Consulta à Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das connexões toque em qualquer um dos demais terminais, já que poderá causar curto-circuito e danificar o equipamento.

Os modelos RP-280F, RP-260F, RP-250F e RP-160M do Reference Première está equipados com terminais de connexão duplos. Se uma connexão de umsole cabo for usada, a barra de connexão do terminal deve ficar instalada. Se uma connexão com bois cabos ou真皮 amplificadores for usada, a barra de connexão do terminal deve ser removida. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplífador - As caixas acústicas Klipsch são-altamente eficientes eFUNCTIONAR bem com uma grande variedade de amplificadores. Todais as caixas acústicas Klipsch são compatíveis com 81 e poder ser excitadas até a níveis muito elevados com pouca distortion. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos periodos de tempo pode causar danos permanentes à audicao. Usar o amplífador com nível excessivo de potência也是非常 pode DANIFICAR as caixas acústicas.Consulta o revendedor para confirmar se o amplífadorutilizado é a melhor opção para sua aplicação. Nosso desejo éque você desfrute dos prazeres do som por toda a vida.

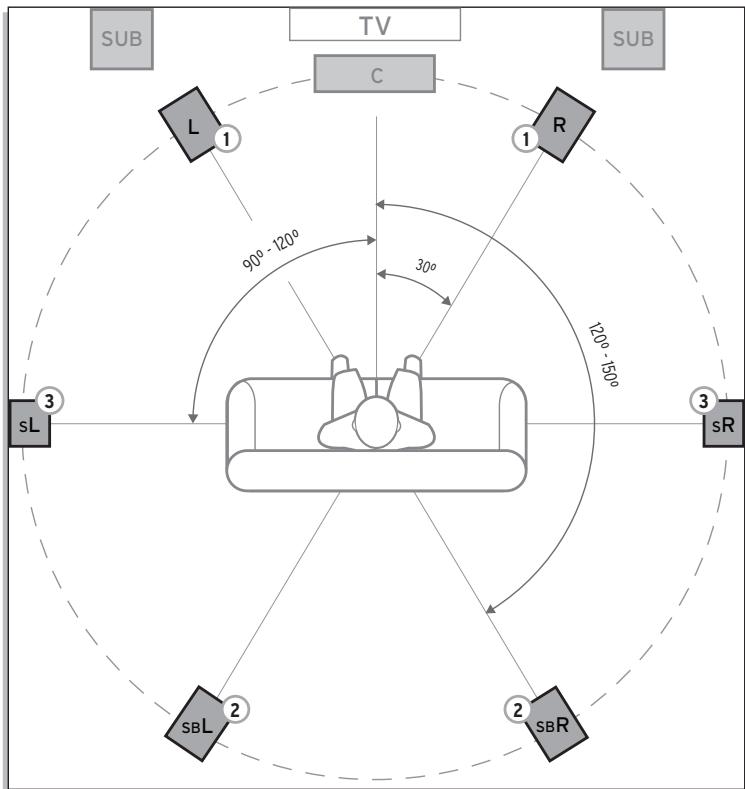

FIGURA1 POSICIONAMENTO DAS CAIXAS ACUSTicas NO AMBIENTE

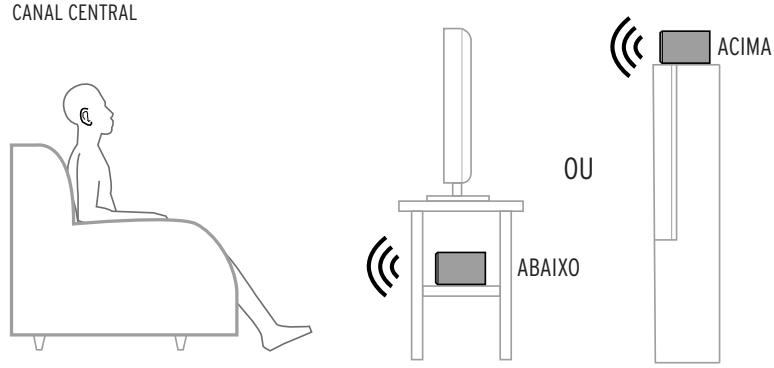

FIGURA2 CANAL CENTRAL

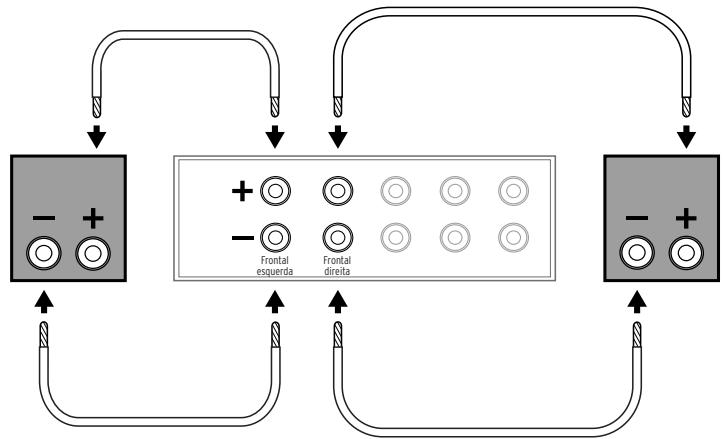

FIGURA 3 CONEXOES PADRão

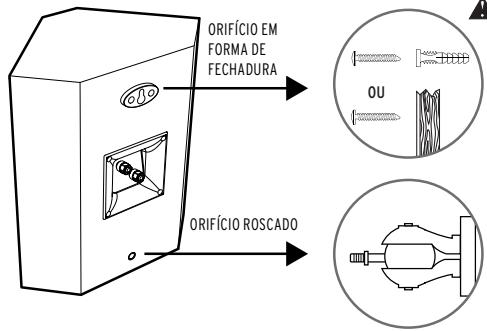

FIGURA 4 INSTALAÇÃO DAS CAIXAS ACúSTICAS SURROUND EM PAREDE

CUIDADO!

Nao use o orifico em forma de fechadura para instalacao no toet!

Parafoxos deckea chatparamadeira no

10 de 63 a 76 mm de comprimento

3/8" - 16
*Suportes de parende não incluíos

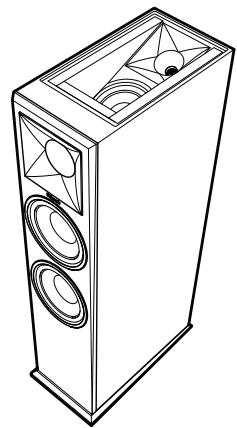

RP-280FA

RP-140SA

OBRIGATORIO

SECUNDÁRIO

OPCIONAL

POSICIONAMENTO DAS CAIXAS ACUSTICAS NO AMBIENTE

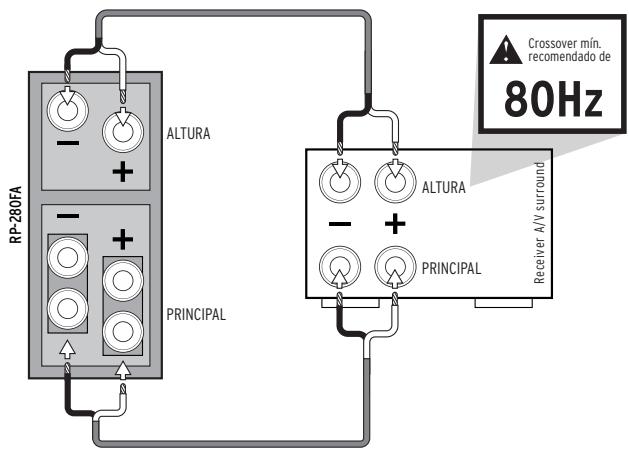

CONEXOES
0U

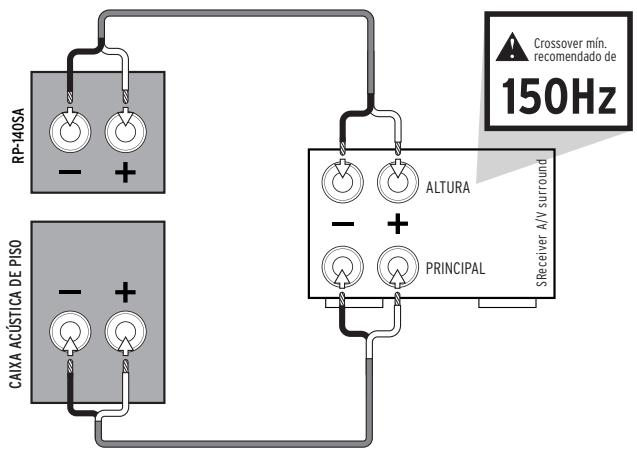

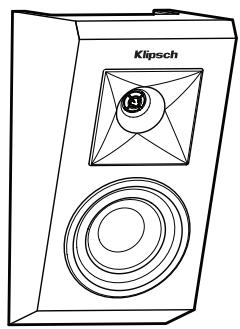

CAIXAS ACUSTICAS DE ELEVACÇÃO

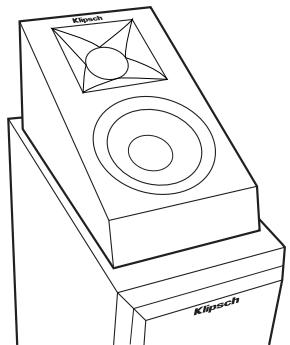

A RP-140SA pode ser adicondada a qualquer configuraçao de caixa acustica passiva.

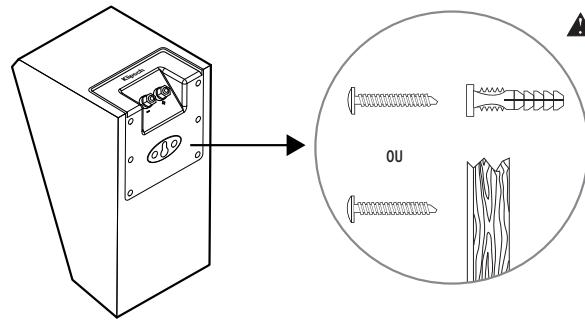

INSTALAÇÃO DAS CAIXAS ACUSTICAS SURROUND EM PAREDE

CUIDADO!

Nao use o orifico em forma de fechadura para instalacao no toet!

Parafoxos deckea chatparamadeira no

10 de 63 a 76 mm de comprimento

Montar na vija de parede ou usrar bucashes - delixar 64 mm exposatos

CUIDADO E LIMPEZA

O cuidado das caixas acústicas são require a remoção periodica do pó acumulados nas superfícies. Nunca use qualquer tipo de produits de limpeza abrasivo ou à base de solventes, nen qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizzato sobre novos produits e promoções.
• Suas informações pessoas nunca serao vendidas a terreiros.
• As informações solicitadas para registrar do produits não são usadas para fins de garantia.

Guarde uma cópia danota fiscal ou recibo como comprovante para serviços cobertos pela garantia.
