Tipo de producto	Altavoz de columna (suelo)
Marca	Klipsch
Modelo	RP-280F
Serie	Reference Premiere
Tecnología de bocina	Hybrid Tractrix (tweeter de 1 pulgada de cúpula de titanio)
Altavoces de graves	2 x 8 pulgadas (20,3 cm) de cobre spun
Respuesta en frecuencia	32 Hz - 25 kHz (±3 dB)
Sensibilidad	98 dB (a 1 vatio / 1 metro)
Impedancia nominal	8 ohmios
Potencia admisible (RMS)	150 W
Potencia admisible (pico)	600 W
Dimensiones (Al x An x Pr)	110,5 x 26,7 x 38,9 cm
Peso unitario	24,9 kg (estimación)
Bornes de conexión	Gemelas (bi-cableado / bi-amplificación posible)
Alimentación	Pasiva (requiere amplificador externo)
Mantenimiento	Limpieza ocasional; rejilla limpia con aspiradora (cepillo suave). No usar productos abrasivos ni disolventes.
Seguridad	Respetar los niveles de volumen para evitar lesiones auditivas y sobrecarga del amplificador.
Piezas de repuesto / Reparabilidad	No especificado por el fabricante; contactar al servicio posventa de Klipsch.
Garantía	Conservar el recibo; registro en línea posible (www.klipsch.com/register)

Preguntas frecuentes - RP-280F KLIPSCH

¿Cuál es la potencia de amplificación recomendada para los altavoces Klipsch RP-280F?

Los altavoces RP-280F tienen una alta eficiencia (98 dB) y pueden funcionar con amplificadores de 50 a 150 W RMS por canal. Evite sobrecargarlos para no dañar los altavoces.

¿Cómo conectar los altavoces RP-280F a mi amplificador?

Use un cable de altavoz de al menos 1,3 mm² (16 AWG). Conecte el borne rojo (+) del altavoz al borne rojo del amplificador y el borne negro (-) al borne negro. Respete la polaridad para cada canal.

¿Puedo usar bi-cableado o bi-amplificación con estos altavoces?

Sí, los RP-280F están equipados con bornes gemelas. Para el bi-cableado, retire los puentes de conexión y conecte dos cables separados para graves y agudos. Consulte el manual de su amplificador.

¿Cuál es la distancia ideal entre los altavoces y la pared?

Coloque los altavoces al menos a 61 cm de las paredes para evitar refuerzos excesivos de graves. Sepárelos entre 1,8 y 4,6 m uno del otro para una buena imagen estéreo.

Ya que los RP-280F son compatibles con Dolby Atmos, ¿cómo instalar los módulos de elevación?

Puede agregar el módulo RP-140SA en la parte superior del altavoz (posicionamiento secundario) o fijarlo a la pared. Consulte el esquema del manual para las conexiones y la orientación.

¿Cómo limpiar y mantener mis altavoces Klipsch?

Quite el polvo de las superficies con un paño suave. Para las rejillas, use el cepillo de una aspiradora. Nunca use productos químicos agresivos, disolventes o limpiadores abrasivos.

¿Los altavoces vienen con cables?

No, los cables no están incluidos. Debe comprar cable de altavoz adecuado (sección mínima 1,3 mm²). Los bornes aceptan cables pelados, horquillas o conectores banana.

¿Qué tipo de soporte usar para los altavoces surround?

Los modelos surround (ej. RP-502S) se fijan a la pared a unos 1,5-2,1 m de altura. Los altavoces principales como la RP-280F están diseñados para colocarse en el suelo, posiblemente sobre las púas suministradas.

¿Dónde encontrar las piezas de repuesto para los altavoces Klipsch RP-280F?

Contacte al servicio al cliente de Klipsch a través de su sitio web o su distribuidor autorizado. Guarde su factura para cualquier solicitud de garantía.

¿Puedo usar un amplificador de cine en casa de 50 W por canal?

Sí, los RP-280F son muy eficientes y pueden producir un alto nivel de sonido incluso con 50 W. Asegúrese de no llevar el amplificador a recorte (distorsión) para proteger los altavoces.

MANUAL DE USUARIO RP-280F KLIPSCH

1) el estándar, la referencia, el punto de comparación
2) la encarnación delegendario sonido Klipsch

FUERTE Y ORGULLOSO DESDE 1946

En 1946, Paul W. Klipsch revoluciones laindustry del audio al crear notresta Tecnología de trompeta patentada y los principios acústicos que constituyen la fuerza impulsora de nuestro alto altempado aclamado sonido distinctivo.Hoy en día, seguimos siendo fieles a la visión de PWK y aplicamos la mayor parte de un siglo de sudor y genio a todos los productos que hacemos. Estos altavoces son el的结果ado de nosoras décadas de obsesión con la perfección del sonido. Sienta la potencia, el detalle y la emoción de los Reference de Klipsch.

Somos los guardianes del sonido Keepers of the Sound®.

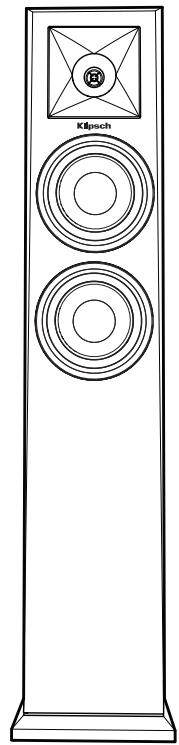

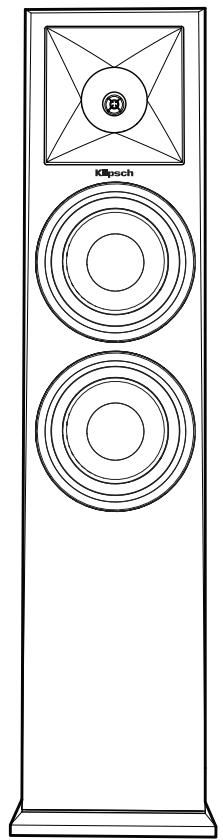

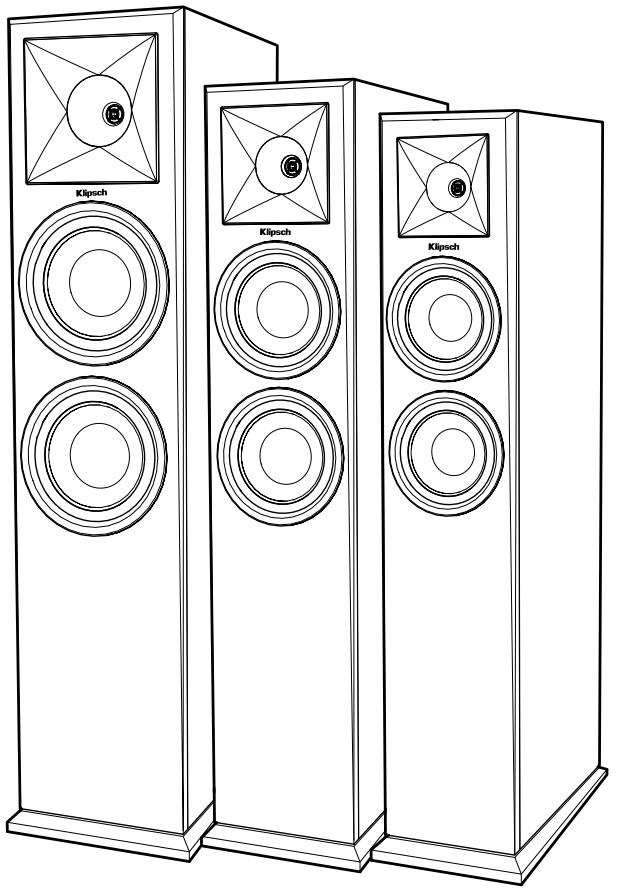

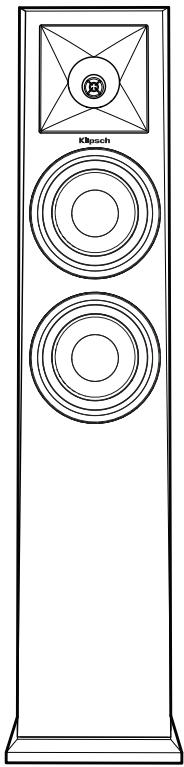

RP-280F

RP-260F

RP-250F

RP-160M

RP-150M

RP-250S

RP-240S

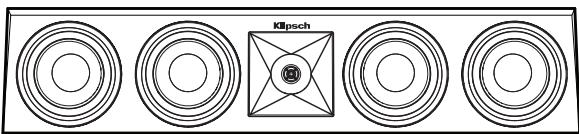

RP-450C

RP-440C

RP-250C

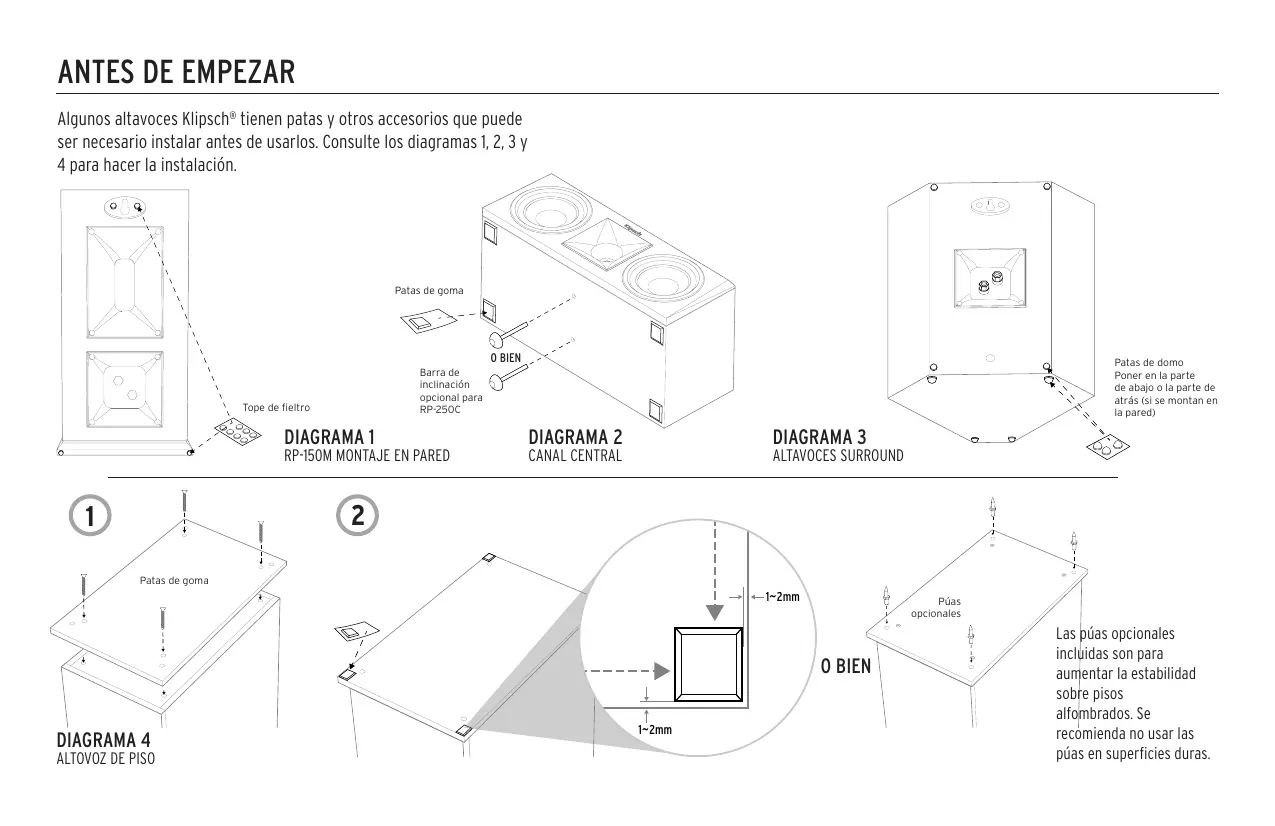

Algunos altavoces Klipsch®ienen patas y otros accesorios que pueda ser besoinario instalar antes de usarlos. Consulte los diagramas 1, 2, 3 y 4 para hacer la instalacion.

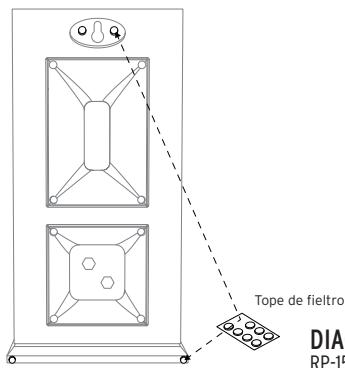

DIAGRAMA 1
RP-150M MONTAJE EN PARED

UBICACION EN LA SALA

Altavoces de canal principal izquierdo y derecho. Para Obtener la mejor fidelidad, Klipsch Group, Inc (KGI) sugiereSeparated los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un minimo de 61 cm (24 plg.) de la pared de aftas y las paredes laterales. también se pueda orientar un poco hacía adentro para Obtener una mejorImagen estereofónica. La posicion del oyenteDebe estar entre 1 y 1.5 vezes la distancia queSeparated los altavoces. En las figuras 1 y 3 hay detalles de connexion yubicacion.

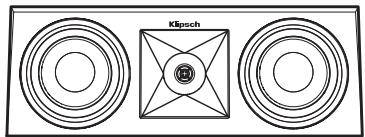

Altavoces de canal central. Los altavoces de canal central han sido disnados para ubicar el dialogo y los sonidos principales deforma que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca possible de la pantalla, de preferencia directamente encima o bajo de la pantalla. En las figuras 1,2 y 3 hay detailles de connexion yubicacion.

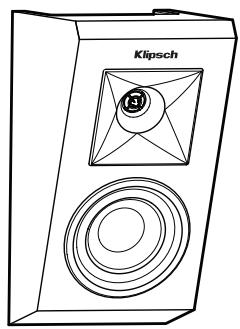

Altavoces de canal surround trasero. Los altavoces surround WDST de Klipsch deben ubicarse a una altaapproximadamente 2 pies mayor que la del oido del oyente sentido. Este es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueda ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. Laubicación final de los altavoces surround depende de lascarbonizaciones de la sala. Estos altavoces han sido disnados para recreatear la sensación de espacio y ambiente que proportionsionan muchas de lastechnologías surround de hoy en día. En las figuras 1, 2 y 3 hay detalles de conexión yubicación.

CONEXIONES

Conexión convencional. Con cable de altovoz calibre 16 o mayor, conecte la terminal ROJA “positiva” (+) del altovoz IZQUIERDO a la terminal ROJA “positiva” (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA “negativa” (-) del altovoz IZQUIERDO a la terminal NEGRA “negativa” (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otheros altavoces a los canales correspondentes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamiento que toquen或其他 terminales, puis thisouldcausaruncortocircuityñanael equipo.

Los modelos de Reference Premiere RP-280F, RP-260F, RP-250F y RP-160M tienen terminales dobles. Si se hace conexiones de un solo cable, la barra conectora de terminalmente dejearse en posicón. Si hace conexiones de cableado doble o amplificación doble, la barra conectora de terminal de debe retiring Hay más instrucciones en el manual del receptor.

Requisitos del amplificador. Los altavoces Klipsch son muy eficientes y funciona bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 8 y se pueda hacer funciona a altos niveles con poca distorsión. Debido a los altos niveles de salute que pueda reproducir los altavoces Klipsch,onga cuidado con el control de volumen. El volumen excessivo durante largos periodosuedeñarpermanentementeel'oido.Hacer funciona el amplificador a más de su capacité normal tambiénuedeñarlos altavoces.Consulte al minorista para asegurarde que su amplificador es adecuado para su aplicacion. Queremos que oiga toda la vida.

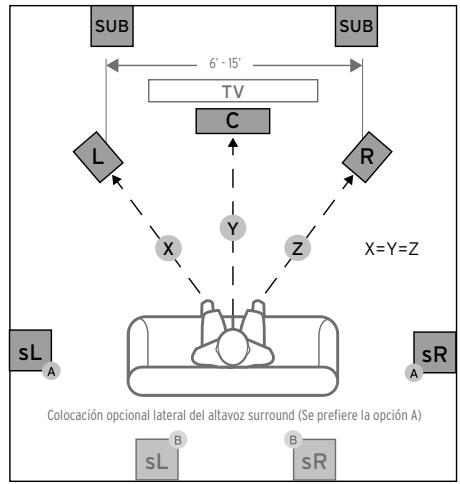

FIGURA1 UBICACION DEL ALTAVOZ EN EL AREA DE AUDICION

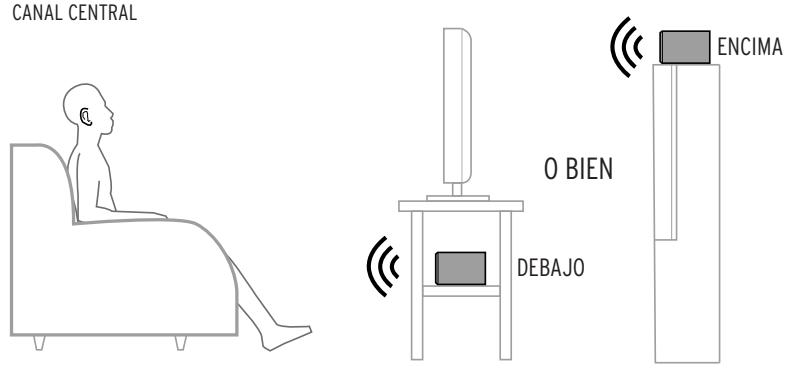

FIGURA2 CANAL CENTRAL

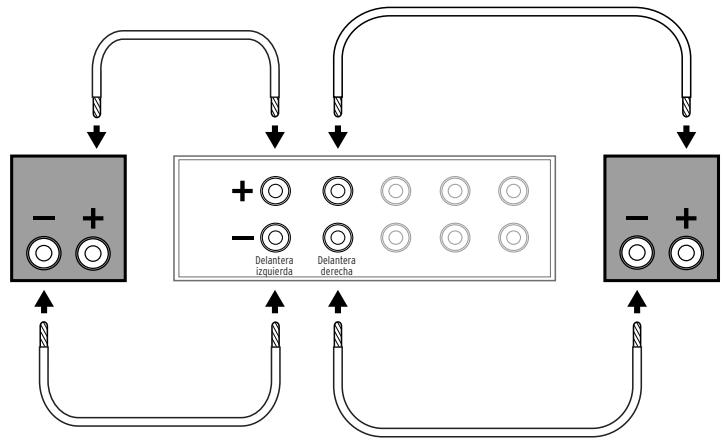

FIGURA 3 CONEXIONES ESTANDAR

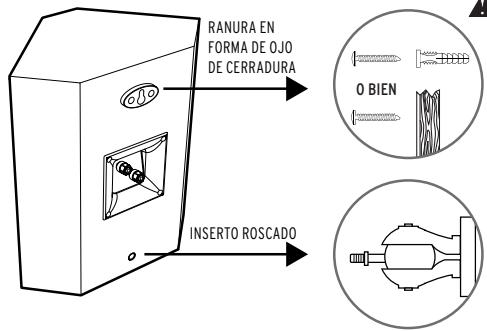

FIGURA 4 MONTAJE DE LOS ALTAVOCES SURROUND EN LA PARED

PRECAUCION No utilise el agujero en forma de ojo de cerradura para hacer montaje en el cielo razo.

Tornillos N° 10 de 2.5 p.lq. a 3 p.lq. de\ cabezas troncoconica para madera Montelos en un paral de pared o utilice anclas. Deje expuesto I/4 de p.lq.

3/8 plg. -16
*No se incluyen los soportes de pared

RP-280FA

RP-140SA

OBLIGATORIO

SECUNDARIO

OPCIONAL

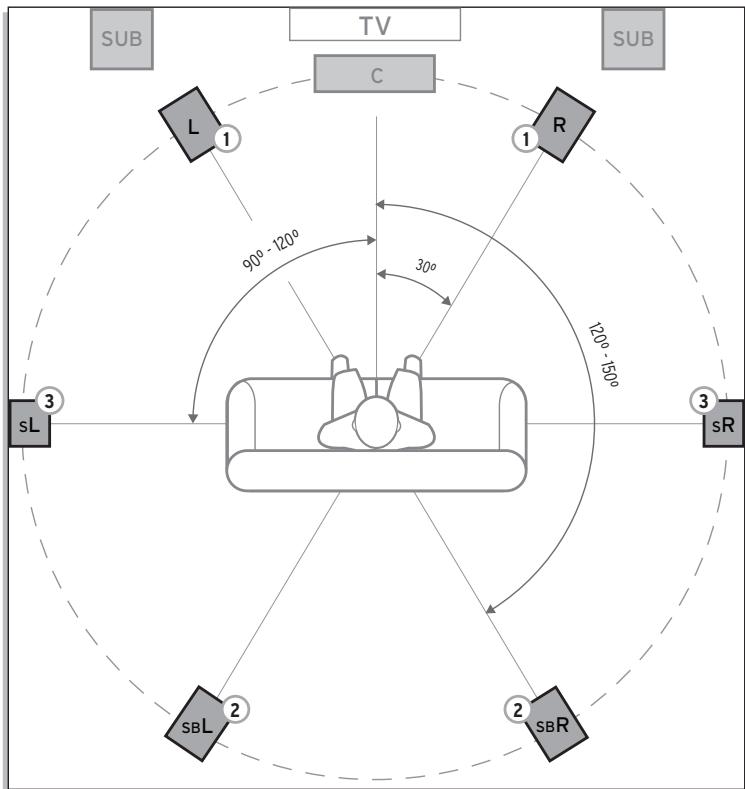

UBICACION DEL ALTAVOZ EN EL AREA DE AUDICION

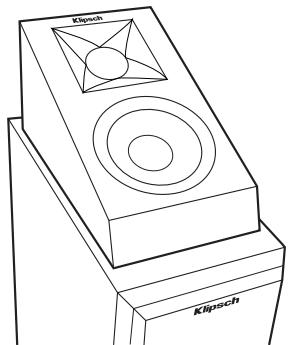

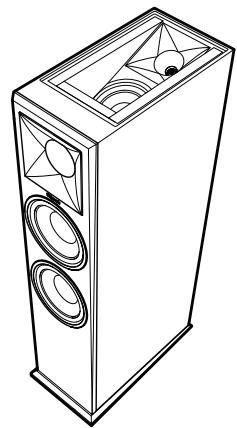

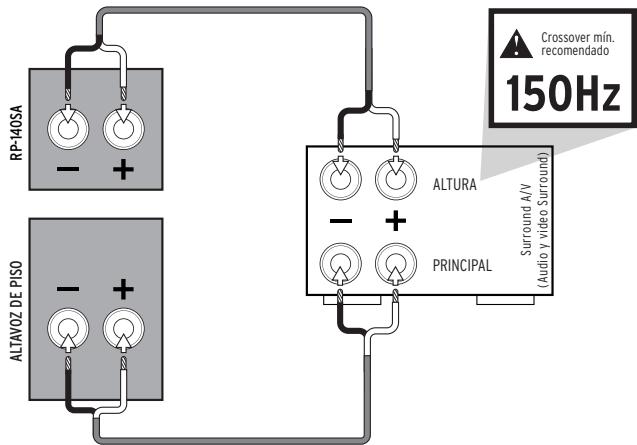

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS® DE DOLBY

CONEXIONES ESTANDAR
O BIEN

ALTAVOZ DE ALTURA

El RP-140SA se puedaregar arialquier configuracion de altavoz pasivo.

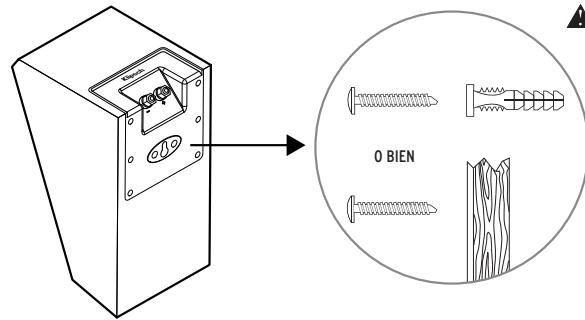

MONTAJE DE LOS ALTAVOCES SURROUND EN LA PARED

PRECAUCION

No utilise el aguero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N° 10 o de 2.5 p.l. a 3 p.l. de cabaze tronocònica para madera Móntelos en un paral de paro o utilise anclas. Deje expuesto 1/4 de p.lq.

CUIDADO Y LIMPIEZA

Lo unico queuede ser necessario hacerles a los altavoces es quitarles el polvo de vez en cuando.No les aplicque nunca ni detergentes fuertes ni limpiadores abrasivos o a base de solvente.El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altovoz.

REGISTRO DEL PRODUCTO

• Manténgase al día sobre新模式 productos y promociones.
• Sus datos personales nunca serán vendidos.
• Estos datos de registrar no son para propósitos de garantía.

Guarde su recibo para hacer reclamaciones de garantía.
