Produkttyp	Standlautsprecher (Bodenstehend)
Marke	Klipsch
Modell	RP-280F
Serie	Reference Premiere
Horn-Technologie	Hybrid-Tractrix (1-Zoll-Titan-Kalottenhochtöner)
Tieftöner	2 x 8 Zoll (20,3 cm) Kupfer-Spunt
Frequenzgang	32 Hz - 25 kHz (±3 dB)
Empfindlichkeit	98 dB (1 Watt / 1 Meter)
Nennimpedanz	8 Ohm
Belastbarkeit (RMS)	150 W
Belastbarkeit (Spitze)	600 W
Abmessungen (H x B x T)	110,5 x 26,7 x 38,9 cm
Gewicht pro Stück	24,9 kg (Schätzung)
Anschlussklemmen	Doppel (Bi-Wiring / Bi-Amping möglich)
Stromversorgung	Passiv (erfordert externen Verstärker)
Pflege	Gelegentliches Abstauben; Gitter mit Staubsauger (weiche Bürste) reinigbar. Keine Scheuermittel oder Lösungsmittel verwenden.
Sicherheit	Lautstärkepegel einhalten, um Gehörschäden und Überlastung des Verstärkers zu vermeiden.
Ersatzteile / Reparierbarkeit	Vom Hersteller nicht angegeben; wenden Sie sich an den Kundendienst von Klipsch.
Garantie	Quittung aufbewahren; Online-Registrierung möglich (www.klipsch.com/register)

Häufig gestellte Fragen - RP-280F KLIPSCH

Wie hoch ist die empfohlene Verstärkerleistung für die Klipsch RP-280F Lautsprecher?

Die RP-280F Lautsprecher haben einen hohen Wirkungsgrad (98 dB) und können mit Verstärkern von 50 bis 150 W RMS pro Kanal betrieben werden. Vermeiden Sie Überlastung, um die Lautsprecher nicht zu beschädigen.

Wie schließe ich die RP-280F Lautsprecher an meinen Verstärker an?

Verwenden Sie Lautsprecherkabel von mindestens 1,3 mm² (16 AWG). Verbinden Sie die rote Klemme (+) des Lautsprechers mit der roten Klemme des Verstärkers und die schwarze Klemme (-) mit der schwarzen. Achten Sie auf die Polarität für jeden Kanal.

Kann ich Bi-Wiring oder Bi-Amping mit diesen Lautsprechern verwenden?

Ja, die RP-280F sind mit doppelten Klemmen ausgestattet. Entfernen Sie für Bi-Wiring die Brücken und schließen Sie getrennte Kabel für Tiefen und Höhen an. Konsultieren Sie die Bedienungsanleitung Ihres Verstärkers.

Was ist der ideale Abstand zwischen den Lautsprechern und der Wand?

Stellen Sie die Lautsprecher mindestens 61 cm von den Wänden entfernt auf, um übermäßige Bassverstärkung zu vermeiden. Halten Sie einen Abstand von 1,8 bis 4,6 m zwischen ihnen ein, um ein gutes Stereobild zu erhalten.

Da die RP-280F Dolby Atmos-kompatibel sind, wie installiere ich die Elevationsmodule?

Sie können das Modul RP-140SA auf die Oberseite des Lautsprechers setzen (sekundäre Positionierung) oder an der Wand befestigen. Beachten Sie die schematische Darstellung in der Anleitung für Anschlüsse und Ausrichtung.

Wie reinige und pflege ich meine Klipsch-Lautsprecher?

Entstauben Sie die Oberflächen mit einem weichen Tuch. Für die Gitter verwenden Sie die Bürste eines Staubsaugers. Verwenden Sie niemals aggressive Chemikalien, Lösungsmittel oder Scheuermittel.

Werden die Lautsprecher mit Kabeln geliefert?

Nein, Kabel sind nicht im Lieferumfang enthalten. Sie müssen geeignetes Lautsprecherkabel (Mindestquerschnitt 1,3 mm²) kaufen. Die Klemmen akzeptieren abisolierte Kabel, Gabelschuhe oder Bananenstecker.

Welche Art von Halterung für Surround-Lautsprecher verwenden?

Die Surround-Modelle (z.B. RP-502S) werden in einer Höhe von etwa 1,5-2,1 m an der Wand montiert. Die Hauptlautsprecher wie die RP-280F sind für die Bodenaufstellung konzipiert, ggf. auf den mitgelieferten Spikes.

Wo finde ich Ersatzteile für die Klipsch RP-280F Lautsprecher?

Wenden Sie sich an den Klipsch-Kundendienst über deren Website oder Ihren autorisierten Händler. Bewahren Sie Ihre Rechnung für Garantieansprüche auf.

Kann ich einen Heimkino-Verstärker mit 50 W pro Kanal verwenden?

Ja, die RP-280F sind sehr effizient und können auch mit 50 W einen hohen Schallpegel erzeugen. Achten Sie darauf, den Verstärker nicht in die Begrenzung (Verzerrung) zu treiben, um die Lautsprecher zu schützen.

BEDIENUNGSANLEITUNG RP-280F KLIPSCH

FORT ET FIER DEPUIS 1946

1) Der Standard, der Maßstab, der Vergleichspunkt
2) Die Verkörperung des legendären Klipsch-Sounds

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere propietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedem von uns hergestellte Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Laufsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Prazision und die Emotion von Klipsch Reference.

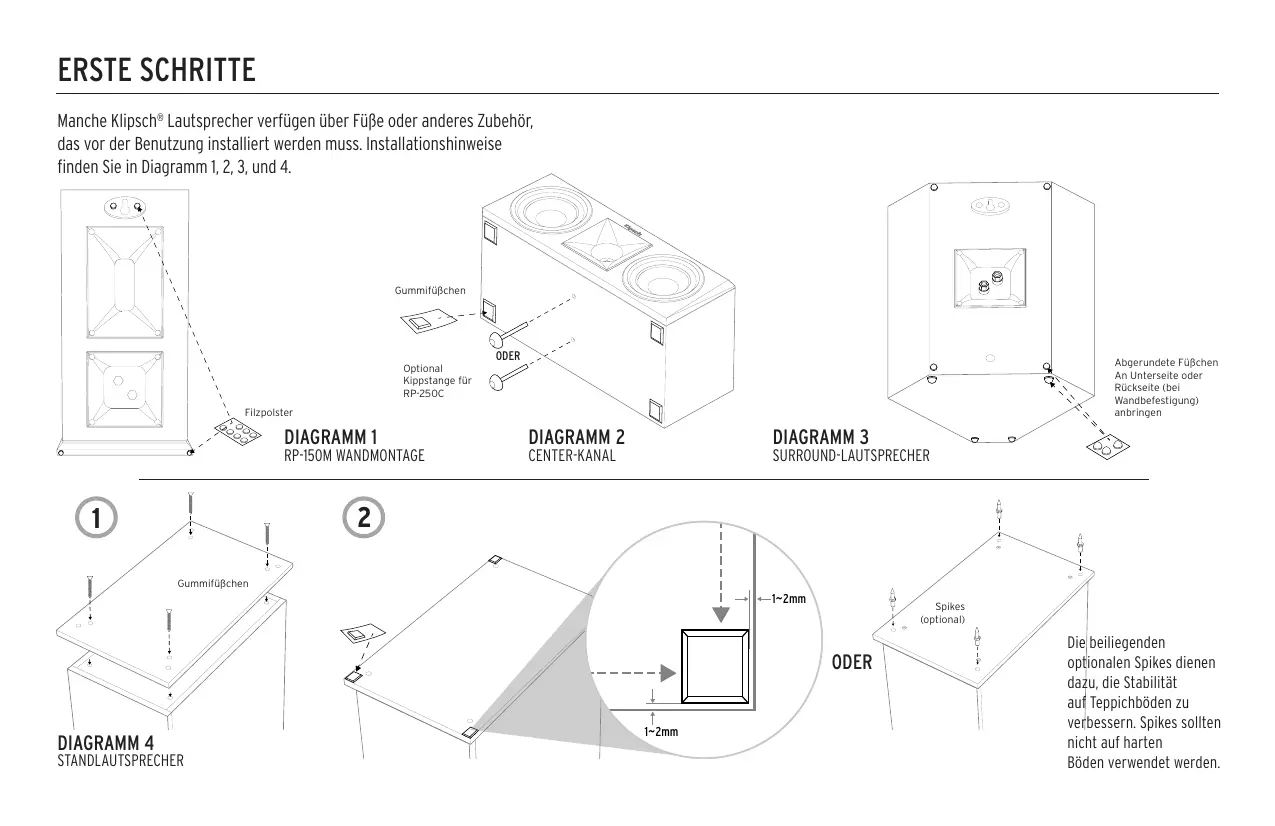

Manche Klipsch^® Lautspricher verfügen über Fuß oder anderes Zubehör, das vor der Benutzung installiert werden muss. Installationshinweise finden Sie in Diagramm 1, 2, 3, und 4.

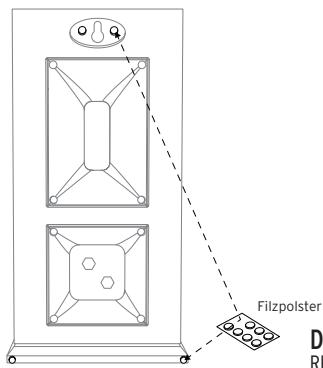

DIAGRAMM 1 RP-150M WANDMONTAGE

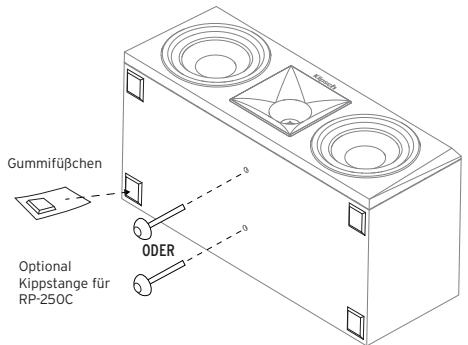

DIAGRAMM 2 CENTER-KANAL

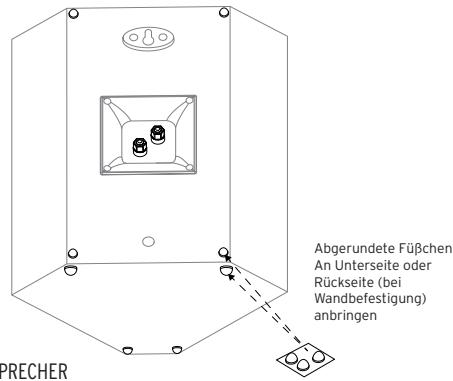

DIAGRAMM 3 SURROUND-LAUTSPRECHER

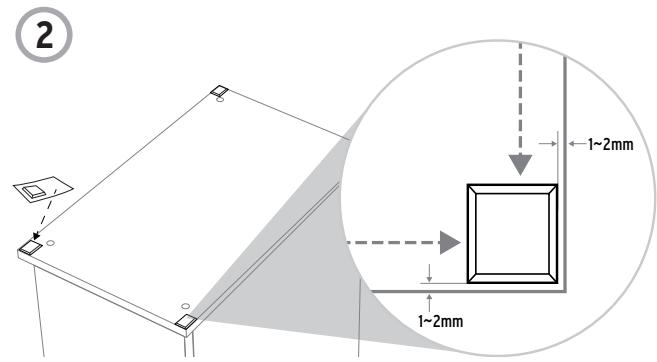

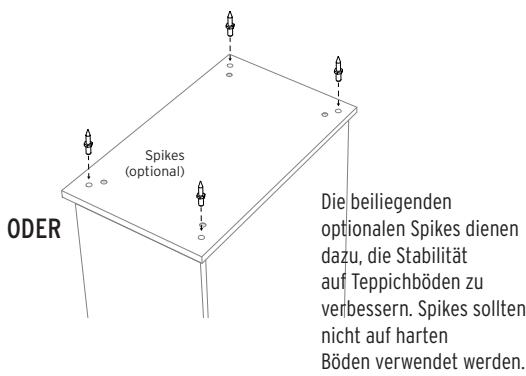

DIAGRAMM 4 STANDLAUTSPRECHER

AUFSTELLUNG IM RAUM

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfeht Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollenn Sie sie eventuell etwas nachinnen ausrichten. Der Abstand der Hörpositionen sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigenlichen korrekten Anschüsse und Platzierungen.

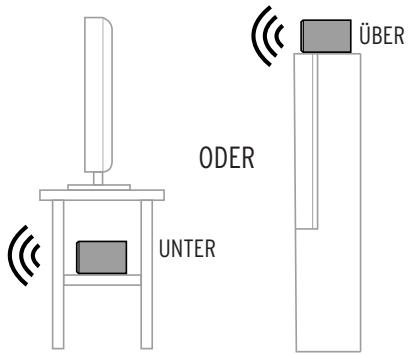

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dieren dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommt schieren. Diese Lautsprecher sollen deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen ihren die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Laatsprecher - Klipsch WDST Surround-Laatsprecher sollenen ungefahr 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Laatsprecher sollenen an Wäden und in unmittelbarer Höhe der Hörposition platziert werden. Eine weitere Optionäre die Wand hinter der Hörposition. Letztlich hangt die Platzierung des Surround-Laatsprechers von den Eigenschaften Ihres Raums ab. Die Laatsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichen Raumklang. Abbildungen 1, 3 und 4 zeigen Ohnen die korrekten Anschlüsse und Platzierungen.

ANSCHLUSSE

Konventioneller Anschluss - Verwendten Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verständerkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verständerkers. Wiederholen Sie these Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verständerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und ihre Geräte beschädigten können.

Die Reference Premiere-Modelle RP-280F, RP-260F, RP-250F und RP-160M verfügbar über doppelte Anschlussterminals. Wenn eine Einkabel-Verbindung benutzt wird, sollte der Verbindungsstreifen an Ort und Stelle bleiben. Bei einer Bi-Wiring- oder Bi-Amping-Verbindung must der Verbindungsstreifen entfernt werden. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkeranforderungen - Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollen den Lautstärkeregler mit Bedacht einsetzen. Übermäßig Lautstärke über länger Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verstärkers kann auch die Lautsprecher beschädigen. Fragen Sie ihren Fachhändler, ob Ihr Verstärker für ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

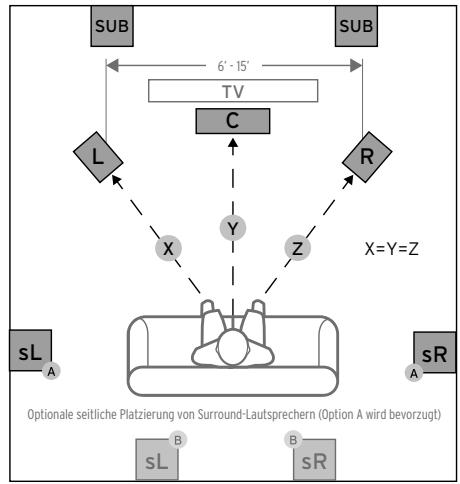

ABBILDUNG 1

LAUTSPRECHERPLATZIERUNG IM HORBEREICH

ABBILDUNG 2

CENTER-KANAL

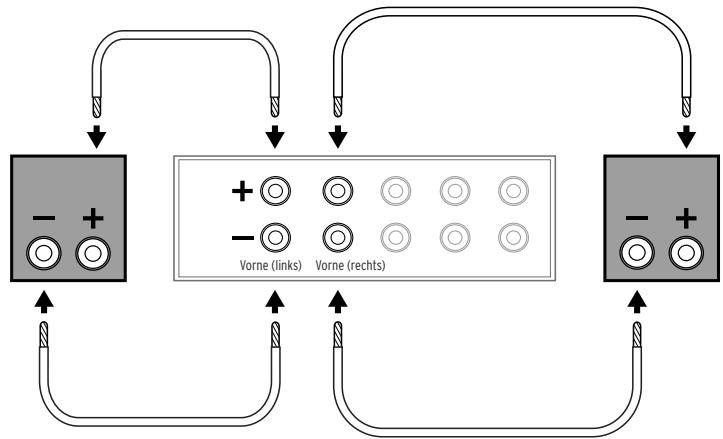

ABBILDUNG 3

STANDARDDANSCHLUSSE

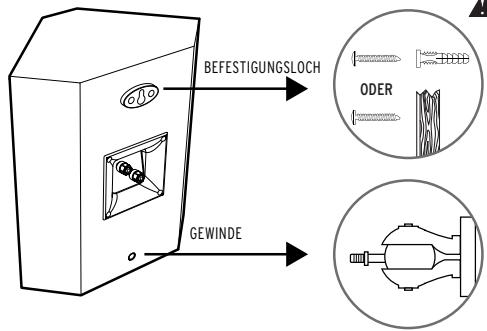

ABBILDUNG 4

WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

VORSICHT!

Verwenden Sie das

Befestigungsloch nicht zur

Deckemontage!

Nr.10

2,5-bis 3-Zoll Flachkopf

Holzschrauben In Ständerprofil

befestigen oder Düb verwenden

etwa 6 mm hervorstehen lessen

3/8-16x0.5"

*Wandhalterungen nicht im

Lieferumfang enthalten

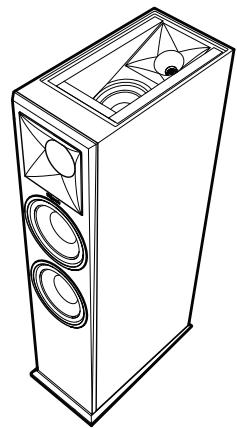

RP-280FA

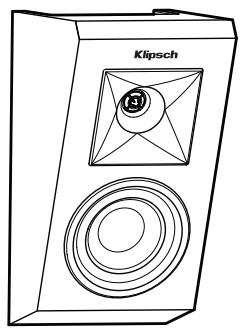

RP-140SA

NOTWENDIG

SEKUNDÄR

OPTIONAL

LAUTSPRECHERPLATZIERUNG IM HÖRBEEICH

STANDARDDANSCHLUSSE
ODER

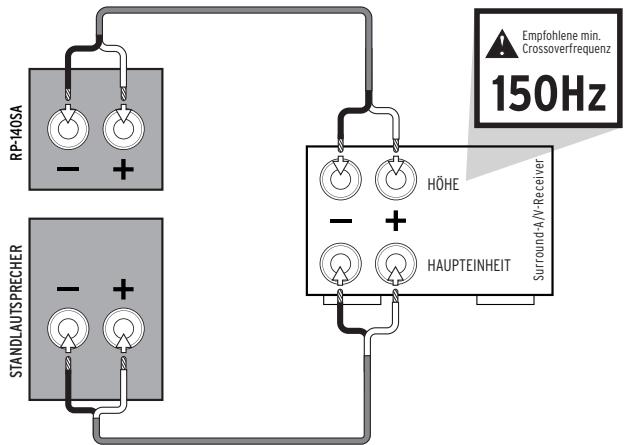

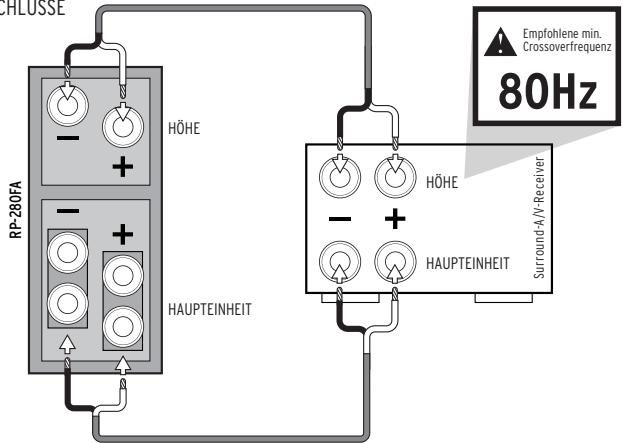

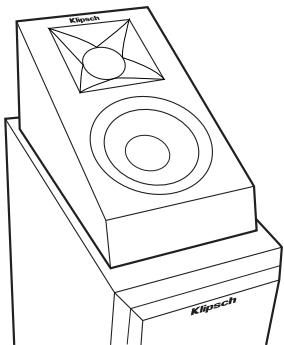

ELEVATION-LAUTSPRECHER

Der RP-140SA kann jeder Gruppe passiver Lautsprecher hinzugeführten werden.

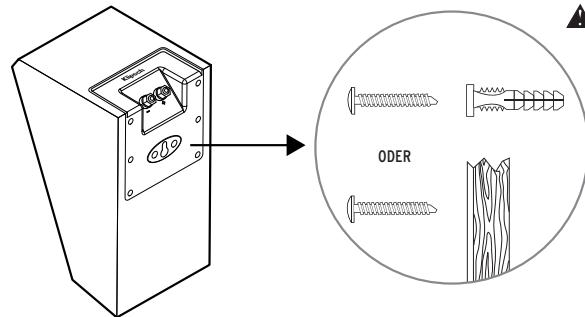

WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

A VORSICHT!

Verwenden Sie das

Befestigungsloch nicht zur

Deckemontage!

Nr.10

2,5-bis 3-Zoll Flachkopf

Holzschauben In Ständerprofil

befestigen oder Düb verwenden

etwa 6 mm hervorstehen lassen

PFLEGE UND REINIGUNG

Die einzig nötige Pflege ihrer Laufsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Laufsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihr personenbezogenen Daten werden nie verkauft.
• These Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sieitte ihre Quittung auf,um die Garantie in Anspruch behmen zu konnen.
