Tipo di prodotto	Cassa a colonna (floor-standing)
Marca	Klipsch
Modello	RP-280F
Serie	Reference Premiere
Tecnologia del padiglione	Hybrid Tractrix (tweeter da 1 pollice a cupola in titanio)
Altoparlanti per bassi	2 x 8 pollici (20,3 cm) in rame spun
Risposta in frequenza	32 Hz - 25 kHz (±3 dB)
Sensibilità	98 dB (a 1 watt / 1 metro)
Impedenza nominale	8 ohm
Potenza ammissibile (RMS)	150 W
Potenza ammissibile (di picco)	600 W
Dimensioni (A x L x P)	110,5 x 26,7 x 38,9 cm
Peso unitario	24,9 kg (stima)
Morsetti di collegamento	Doppi (bi-wiring / bi-amplificazione possibile)
Alimentazione	Passiva (richiede amplificatore esterno)
Manutenzione	Spolveratura occasionale; griglia lavabile con aspirapolvere (spazzola morbida). Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Rispettare i livelli di volume per evitare lesioni uditive e sovraccarico dell'amplificatore.
Ricambi / Riparabilità	Non specificato dal produttore; contattare il servizio post-vendita Klipsch.
Garanzia	Conservare la ricevuta; registrazione online possibile (www.klipsch.com/register)

Domande frequenti - RP-280F KLIPSCH

Qual è la potenza di amplificazione raccomandata per le casse Klipsch RP-280F?

Le casse RP-280F hanno un'alta efficienza (98 dB) e possono funzionare con amplificatori da 50 a 150 W RMS per canale. Evitare di sovraccaricarle per non danneggiare gli altoparlanti.

Come collegare le casse RP-280F al mio amplificatore?

Utilizzare cavo per casse di almeno 1,3 mm² (16 AWG). Collegare il morsetto rosso (+) della cassa al morsetto rosso dell'ampli, e il morsetto nero (-) al morsetto nero. Rispettare la polarità per ogni canale.

Posso utilizzare il bi-wiring o la bi-amplificazione con queste casse?

Sì, le RP-280F sono dotate di morsetti doppi. Per il bi-wiring, rimuovere i ponticelli di collegamento e collegare due cavi separati per bassi e alti. Consultare il manuale del vostro amplificatore.

Qual è la distanza ideale tra le casse e il muro?

Posizionare le casse ad almeno 61 cm dai muri per evitare rinforzi eccessivi dei bassi. Distanziarle da 1,8 a 4,6 m l'una dall'altra per una buona immagine stereo.

Poiché le RP-280F sono compatibili con Dolby Atmos, come installare i moduli di elevazione?

È possibile aggiungere il modulo RP-140SA sulla parte superiore della cassa (posizionamento secondario) o fissarlo al muro. Fare riferimento allo schema del manuale per i collegamenti e l'orientamento.

Come pulire e mantenere le mie casse Klipsch?

Spolverare le superfici con un panno morbido. Per le griglie, utilizzare la spazzola dell'aspirapolvere. Non utilizzare mai prodotti chimici aggressivi, solventi o detergenti abrasivi.

Le casse sono fornite con cavi?

No, i cavi non sono inclusi. È necessario acquistare cavo per casse adatto (sezione minima 1,3 mm²). I morsetti accettano cavi spelati, forcelle o connettori a banana.

Che tipo di supporto utilizzare per le casse surround?

I modelli surround (es. RP-502S) si fissano al muro a circa 1,5-2,1 m di altezza. Le casse principali come la RP-280F sono progettate per essere posate a terra, eventualmente su punte fornite.

Dove trovare i pezzi di ricambio per le casse Klipsch RP-280F?

Contattare il servizio clienti Klipsch tramite il loro sito web o il rivenditore autorizzato. Conservare la fattura per qualsiasi richiesta di garanzia.

Posso utilizzare un amplificatore home cinema da 50 W per canale?

Sì, le RP-280F sono molto efficienti e possono produrre un livello sonoro elevato anche con 50 W. Fare attenzione a non spingere l'amplificatore in clipping (distorsione) per proteggere gli altoparlanti.

MANUALE UTENTE RP-280F KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

UN SUONO STRAORDINARIO SIN DAL 1946

Nel 1946, Paul W. Klipsch rivoluzione è il settore degli impianti audio creando la nostra Tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rimomato suono alla pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte miglior di un secolo di impegnno e genio in agli prodotto che realizizzato. Questi altoparlanti sono il risultato della notre passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference.

Siamo i custodi del suono: Keepers of the Sound.

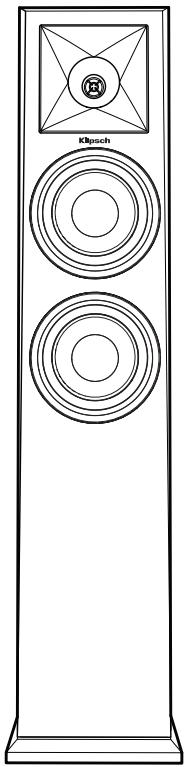

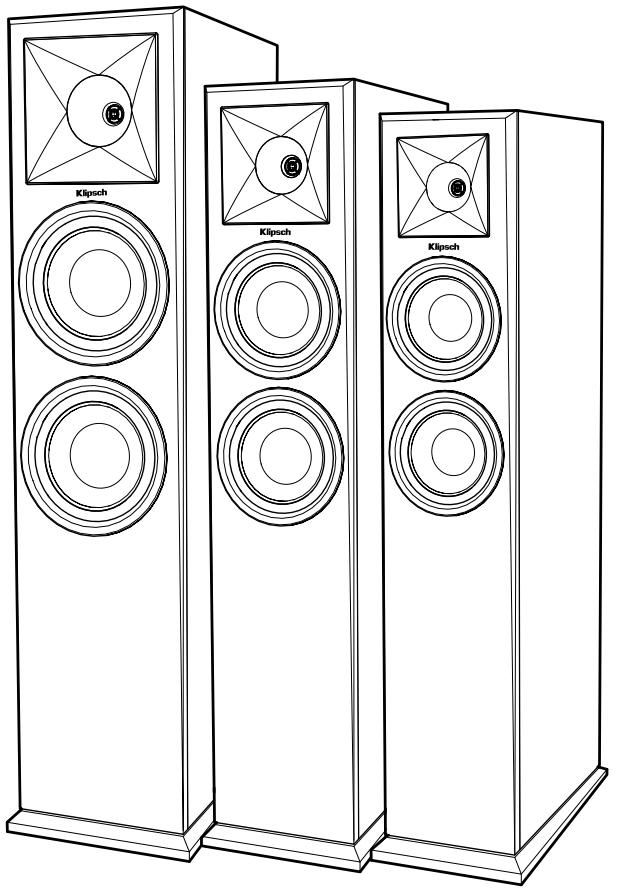

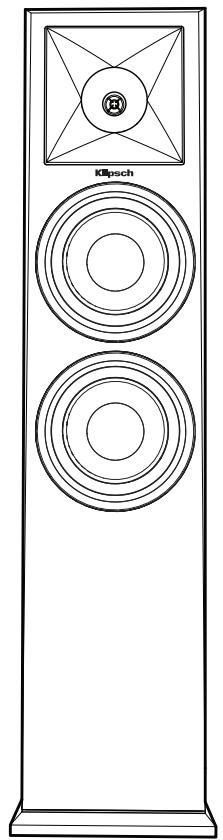

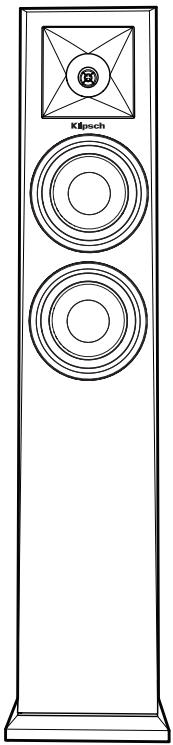

RP-280F

RP-260F

RP-250F

RP-160M

RP-150M

RP-250S

RP-240S

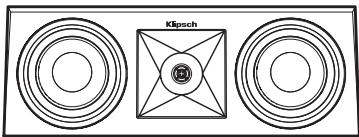

RP-450C

RP-440C

RP-250C

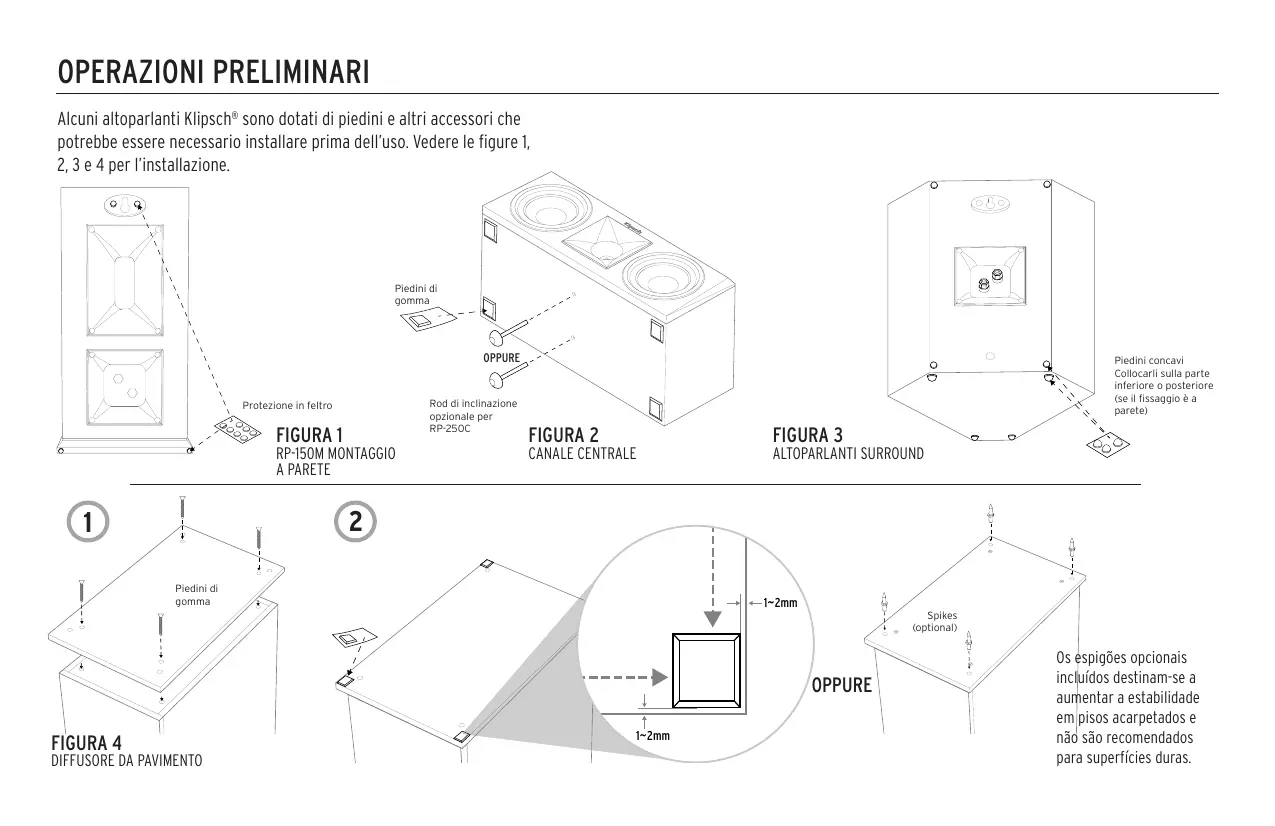

Alcuni altoparlanti Klipsch® sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso. Vedere le figure 1, 2, 3 e 4 per l'installazione.

Protezione in feltro

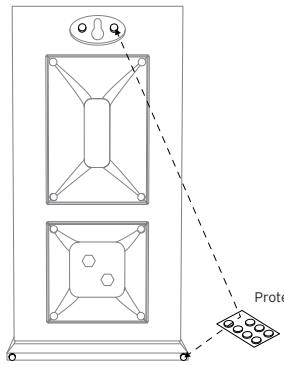

FIGURA1 RP-150M MONTAGGIO A PARETE

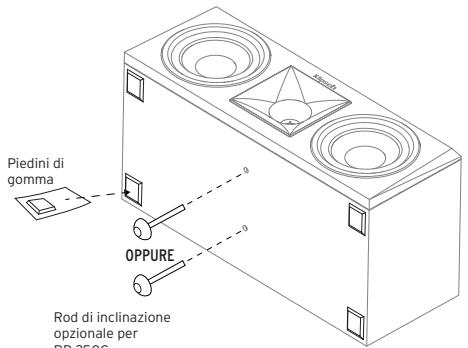

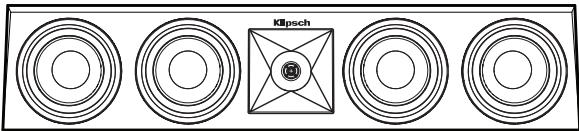

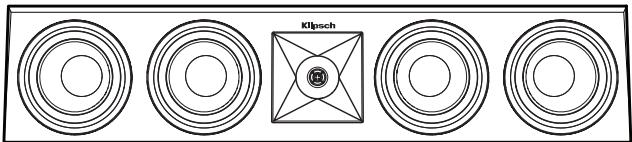

FIGURA 2 CANALE CENTRALE

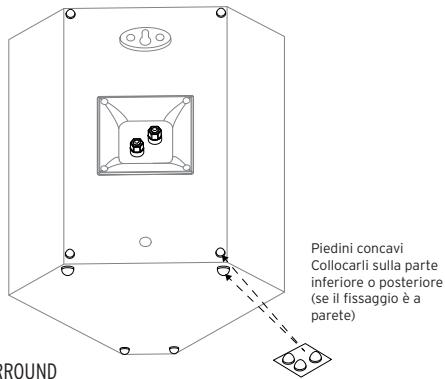

FIGURA 3 ALTOPARLANTI SURROUND

COLLOCAZIONE NELLA SALA

Altoparlianti sinistro e destro del canale principale - Per ottenere prestazioni ottimali, Klipsch Group, Inc. (KGI) sugerisce di collocare gli altoparlianti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'alto e ad almeno 61 centimetri di distanza dalle pareti posteriori e laterali. Inoltre gli altoparlianti possono essere angolati leggermente verso l'interno per ottenere un'imagine stereo migliorie. La distanza di ascolto deve essere pari a circa 1-1,5 volte la distanza di separazione tra gli altoparlianti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti del canale centrale - Sono progettati per riproduire l'audio in modo che i dialoghi e i suoni principali sembrino provenire dallo schermo, quando devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto diesso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlanti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlanti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali TECHNOie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione.

COLLEGAMENTO

Collegamento tipico - Usando cavi di potenza di sezione ugue o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettivamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduzione nudo di una connessione tocchi qualunjue alto terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

I modelli Reference Premiere RP-280F, RP-260F, RP-250F e RP-160M sono dotati di terminali doppi. Se si eseguirà una connessione a singolo cavo, la barra di collegamento dei terminali deve rimanere insertita, cioè va rimossa se si eseguirà un cabaggio doppio o a bi-amplificazione. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparanti Klipsch funzionano lavoramente con un'ampia gamma di amplificatori. Tutti gli altoparanti Klipsch sono adattati a 8 ohm e possono essere pilotati a livelli molto alto con Bassa distorsione. Poiché quosti altoparanti sono in grado di riproduire livelli di uscita elevati, procedere con cautela quando si aumento il volume; l'esposizione prolongata a volumi excessivi più danneggiare l'uditto in modo permanente. Anche il sovrapilotaggio dell'amplificatore potrebbe danneggiare gli altoparanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera usare sia adatto all'applicazione prevista al fine di otteneri migliorari risultati dai nostri altoparanti.

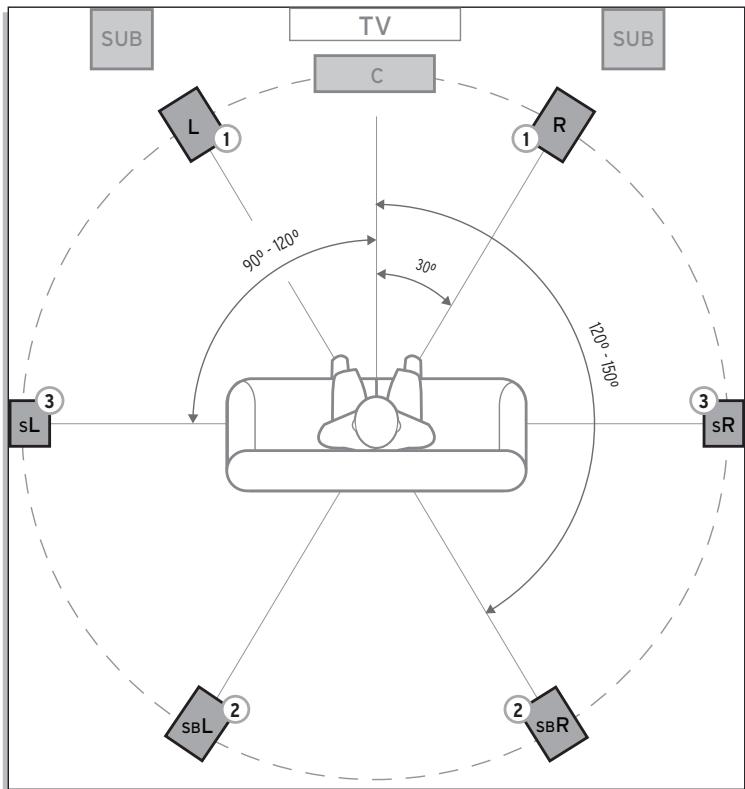

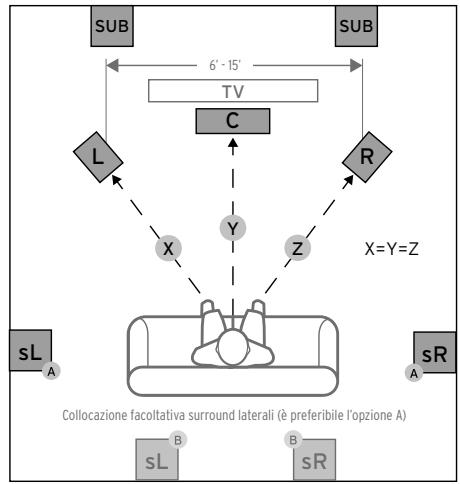

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

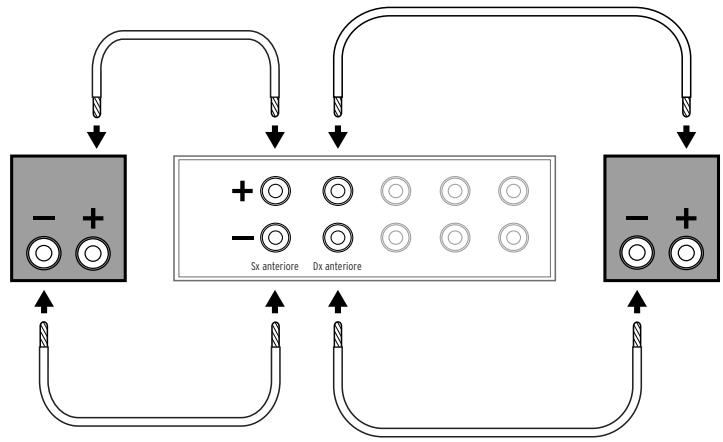

FIGURA 3 CONNECTIONI STANDARD

FIGURA 4 FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

ATTENZIONE

Non utilizzare la scanalatura per vite per fissare l'altoparlante al soffitto.

Viti per legno a testa trocon-conica da 6.35-7.62 mm (n. 10 12)
Serrare le viti direttamente nel monte e gli teselli, lasciandone sporgere le teste di 6 mm.

3/8" - 16 *Stafe da partirne non fornite

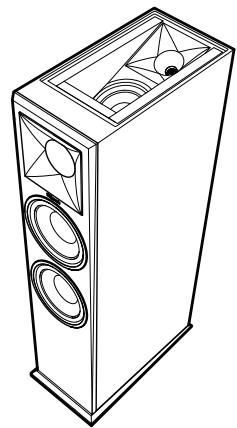

RP-280FA

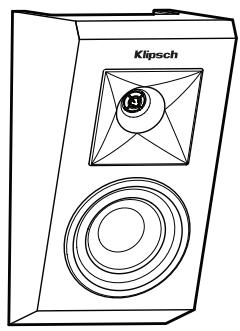

RP-140SA

OBBILIGATORI

SECONDARI

OPZIONALI

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

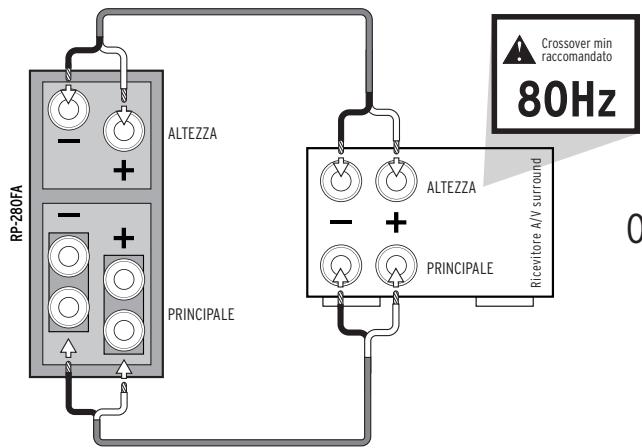

REFERENCE PREMIERE CON TECNOLOGIA DOLBY ATMOS®

CONNECTIONI
OPPURE

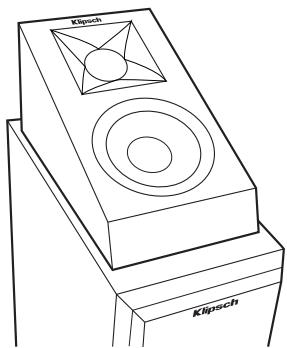

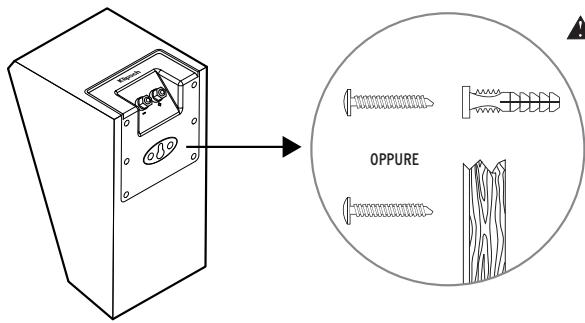

ALTOPARLANTI ELEVATIO

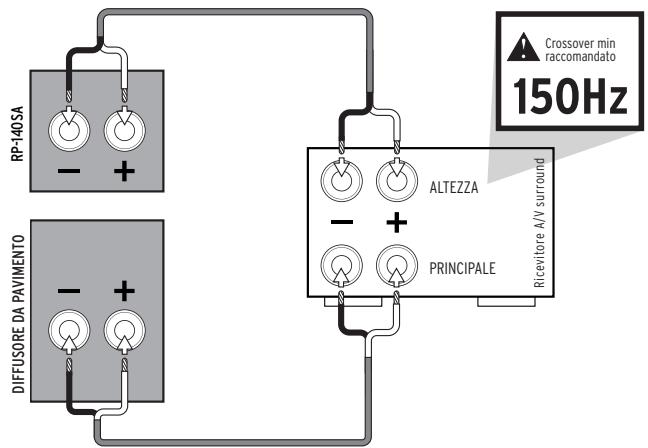

L'RP-140SA più essere aggiunto a qualsiasi configurazione di altoparlanti passivi.

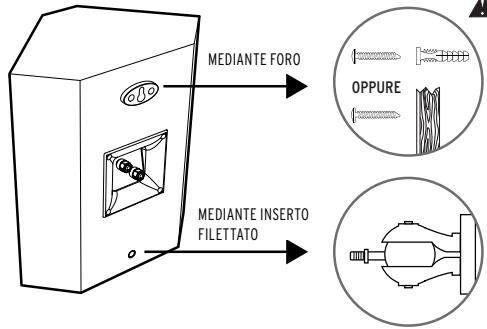

FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

ATTENZIONE

Non utilizzare la scanalatura per vite per fissare l'altoparlante al soffitto.

Viti per legno a testa trocon-conica da 6.35-7.62 mm (n. 10 12)
Serrare le viti direttamente nel monte e gli teselli, lasciandone sporgere le teste di 6 mm.

CURA E PULIZIA

Per pulire gli alltoparanti alla spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto può essere registrato on-line sul除去 www.klipsch.com/register

• Si riceveranno casi informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per molto in caso di reclami coperti alla garanzia.
