MANUAL DE UTILIZADOR HIFIR-50M KLIPSCH

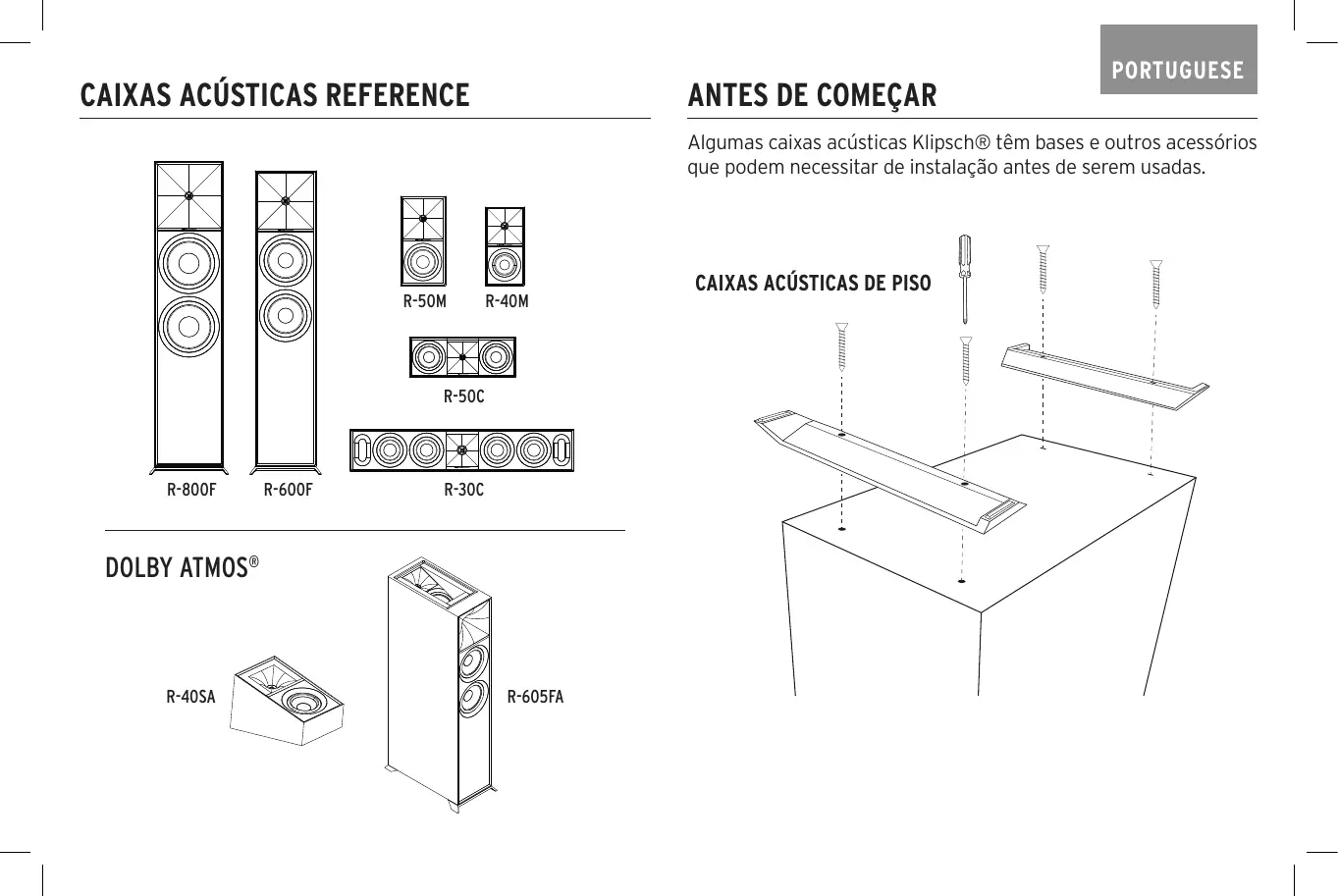

Algumas caixas acústicas Klipsch® tém bases e outros acessórios que podem necessitar de instalação antes de serem usadas.

POSICIONAMENTO NO AMBIENTE

Caixas acústicas direita e esquerda do canal principal - Para maior desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distência entre si e no menor 61 cm afastadas das paredes laterais e traseira. Elas también podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posão de audição deve ser aproximately uma a uma vez e meia a distência queSeparated as caixas acústicas. Consulta as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidas.

Caixas acústicas do canal central - As caixas acústicas do canal central foram projetadas para reproducir Dialogos e sons primários de modo que pareçam se originar daanela de video. Devem, portanto, ser posicionadas ou mais proxiesposível daanela, de preferência diretamente em cima ou embaixo daanela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidas.

Caixas acústicas traseiras do canal surround - As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximately 60 cm acima da posicao Occupada pelo ouvinte, normalmente, circa de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamente adjacentes à posicao occupada pelo ouvinte. Outra opção é uma parede atrás da posicao occupada pelo ouvinte. A posão final das caixas acústicas surround depende das caracteristicas do ambiente. Elas foram projetadas para recriar a sensação de espaço e atmossera proporcionada por muitas das technologias de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidades. Observe que as grades das unidades surround são fixas e não podem ser removidas.

CONEXão

Conexão convencional - Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal "positivo" (+) VERMELHO da caixa acústica ESQUERDA ao terminal "positivo" (+) VERMELHO do canal ESQUERDO do amplífador. Conecte o terminal "negativo" (-) PRETO da caixa acústica ESQUERDA ao terminal "negativo" (-) PRETO do canal ESQUERDO do amplífador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais propriados no amplífador. Consulte a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque emMASTER um dos demais terminais, já que poderá causar curto-circuito e danificar o equipamento.

Algumas caixas acústicas Klipsch Reference vêm com terminais de conexão duplos connectados por uma tira metaílica. Não remove a tira metaílica ou as caixas acústicas não funciona corretemente. Mantenha a tira no lugar e connecte o cabo de caixa acústica no Conjunto superior dos terminais de conexão. É possível connectar dois cabos a uma caixa acústica que possui dois conjuntos de terminais de conexão. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplificador - As caixas acústicas Klipsch são altamente eficientes e Functionação bem com uma grande variedade de amplificadores. Todais as caixas acústicas Klipsch são compatíveis com 8 Ω e podem ser excitadas até a vezes muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajurar o controle de volume. Um volume ajustado a um[nível muito alto por longos periodos de tempo pode causar danos permanentes à audição. Usar o amplificador com[nível excessivo de potência también pode danIFICAR as caixas acústicas. Consulte o revendedor para confirmar se o amplificadorutilizando é a melhor opçao para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.

FIGURA 1
POSICIONAMENTO DAS CAIXAS ACUSTicas NO AMBIENTE

FIGURA 3

CUIDADO!

Não use o orifico em forma de fechadura para instalaçao no teço!

Parafudos de cakra chata para madeira no 10 ou 12 de 63 a 76 mm de comprimento Montar na viga de parede ou usarbuchas -deixar 64 mm expositos

REFERENCE COM TECNOLOGIA DOLBY ATMOS®

R-14SA

OBRIGATORIO

SECUNDARIO

OPCIONAL

POSICIONAMENTO DAS CAIXAS ACUSTicas NO AMBIENTE

CONEXão DE CANAL DE ELEVação DOLBY ATMOS®

MONTAGGIO A PARETE

CUIDADO E LIMPEZA

Ocioado das caixas acuisticso requer a remoçao periodica do pó acumulo nas superficies. Nunca use qualquer tipo de produits de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

REGISTRO DO PRODUTO

• Mantenha-se atualizzato sobre novos produits e promoções.
• Suas informações pessoas não serao vendidas a terreiros.
• As informações solicitadas para registrar do produits não são usadas para fins de garantia.

Guarde una cóopia danota fiscal ou recibo como comprovante para serviços cobertos pela garantia.

参考系列扬声器

R-800F

R-600F

R-50M

R-40M

R-50C

R-30C

杜比全景声

R-40SA

R-605FA

开始使用之前
