HIFIR-50M - Enceinte audio KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Marque	Klipsch
Modèle	HIFIR-50M
Type de produit	Enceinte audio passive
Impédance nominale	8 ohms
Puissance admissible (estimation)	100 W RMS
Réponse en fréquence (estimation)	48 Hz - 20 kHz
Dimensions (H x L x P, estimation)	36 x 20 x 25 cm
Poids (estimation)	5 kg
Technologie intégrée	DOLBY ATMOS®
Type de bornier	Double bornes jumelées avec cavalier
Section de câble recommandée	Minimum 1,3 mm² (16 AWG)
Positionnement recommandé	Distance entre enceintes : 1,8 à 4,6 m ; distance des murs : ≥ 61 cm
Hauteur de montage surround	1,5 à 2,1 m au-dessus du sol
Entretien et nettoyage	Dépoussiérage occasionnel ; grilles nettoyables à l'aspirateur (brosse)
Produits de nettoyage interdits	Abrasifs, solvants, détergents agressifs
Sécurité auditive	Risque de dommages irréversibles en cas d'écoute prolongée à volume excessif
Enregistrement du produit	Obligatoire sur www.klipsch.com/register
Garantie	Conserver le reçu pour toute réclamation
Pièces détachées et réparabilité	Contactez le revendeur agréé Klipsch

FOIRE AUX QUESTIONS - HIFIR-50M KLIPSCH

Quelle distance minimale entre les enceintes et les murs ?

Il est recommandé de placer les enceintes à au moins 61 cm des murs pour éviter les réflexions indésirables.

Comment brancher les enceintes à l’amplificateur ?

Utilisez du fil d’enceinte de section minimale 1,3 mm². Reliez la borne rouge (+) de l’enceinte à la borne rouge (+) de l’amplificateur, et la borne noire (-) à la borne noire (-). Respectez la polarité.

Puis‑je retirer les grilles des enceintes ?

Les grilles des enceintes surround sont fixes et ne peuvent pas être retirées. Pour les autres modèles, elles sont généralement amovibles, mais consultez la notice.

Comment installer les enceintes surround au mur ?

Placez‑les à environ 60 cm au‑dessus de la position d’écoute (soit 1,5 à 2,1 m du sol), sur le mur latéral ou arrière. Utilisez des vis à bois n°10 ou n°12 avec chevilles adaptées, en laissant 6 mm de vis apparent.

Qu’est‑ce que le cavalier métallique sur les bornes ?

Le cavalier relie les deux paires de bornes. Ne le retirez pas sauf si vous pratiquez le bi‑câblage. En utilisation normale, branchez les fils sur la paire supérieure.

Puis‑je bi‑câbler ces enceintes ?

Oui, les enceintes sont équipées de double bornes. Retirez le cavalier et connectez deux câbles séparés pour les aigus et les graves. Consultez le manuel de votre amplificateur.

Quelle est l’impédance des enceintes ?

Toutes les enceintes Klipsch ont une impédance de 8 ohms, compatibles avec la plupart des amplificateurs.

Comment nettoyer les enceintes ?

Dépoussiérez‑les avec un chiffon doux. Pour les grilles, utilisez la brosse d’un aspirateur. N’utilisez jamais de produits abrasifs ou à base de solvant.

Quel amplificateur est recommandé ?

Les enceintes Klipsch sont très efficaces. Un amplificateur de 50 à 150 W RMS par canal convient parfaitement. Évitez la saturation pour ne pas endommager les haut‑parleurs.

Où enregistrer mon produit ?

Enregistrez‑le sur le site www.klipsch.com/register pour rester informé des nouveautés et promotions. Conservez votre reçu pour la garantie.

MODE D'EMPLOI HIFIR-50M KLIPSCH

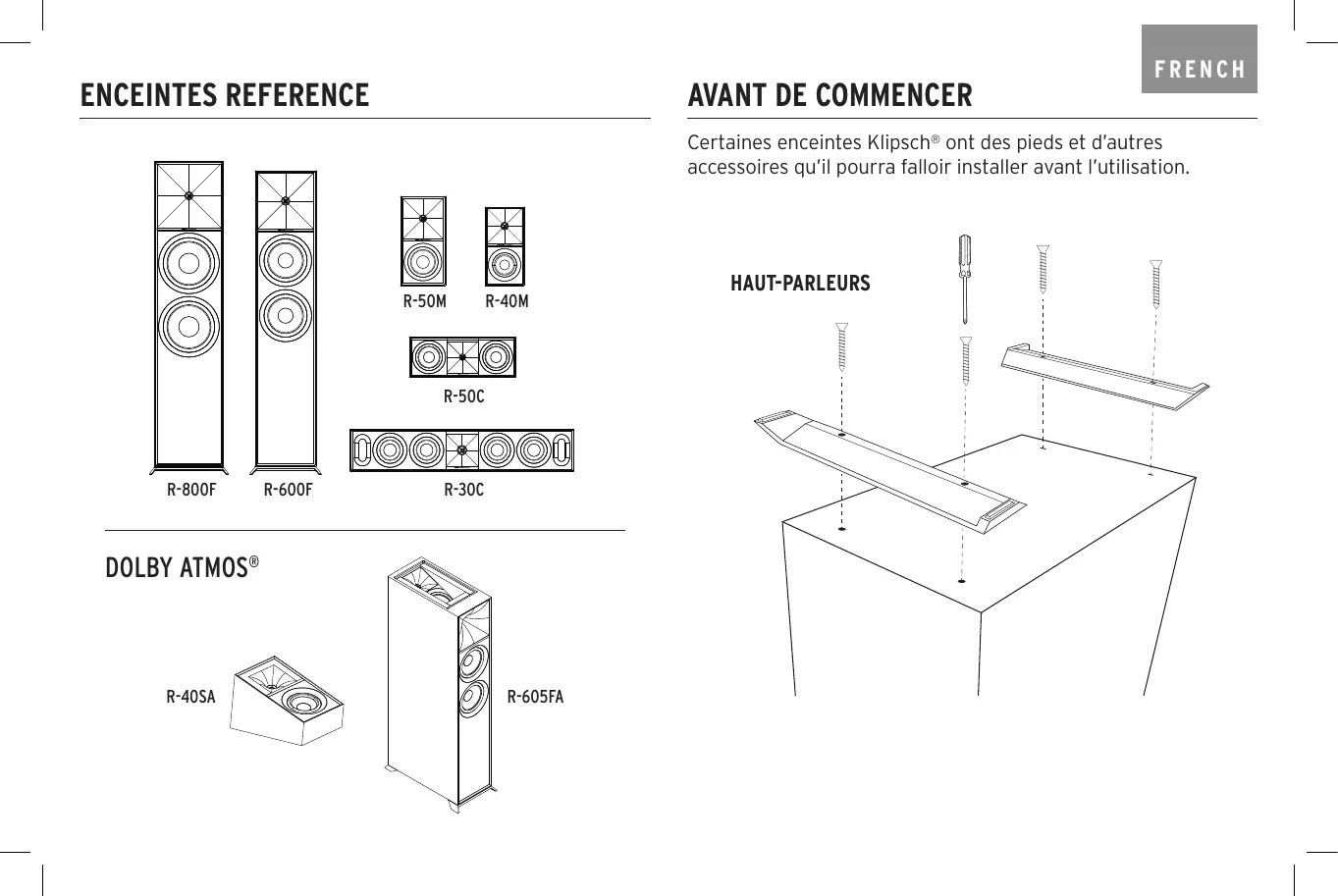

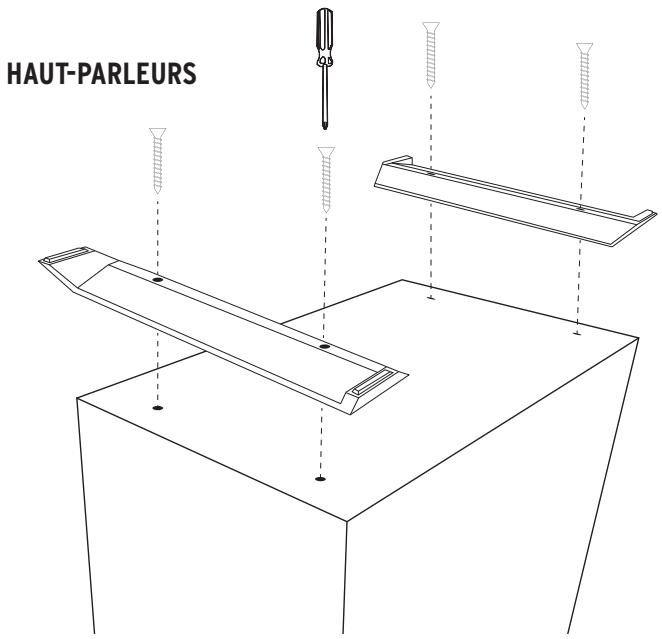

Certaines enceintes Klipsch ont des pieds et d'autres accessoires qu'il faudra installer avant l'utilisation.

Positionnement dans la piece

Enceintes des voies principales gauche et droite - Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale - Les enceintes de voie centrale sont conçues pour diffuser les dialogues et lessons principaux de manière à ce qu'ils semblent provenir de l'écran video. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arrêté – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissant beaucoup pour recréer la sensation d'avoir d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement. Veuillez noter que les grilles des enceintes surround sont fixes et ne peuvent pas être retirées.

Branchement

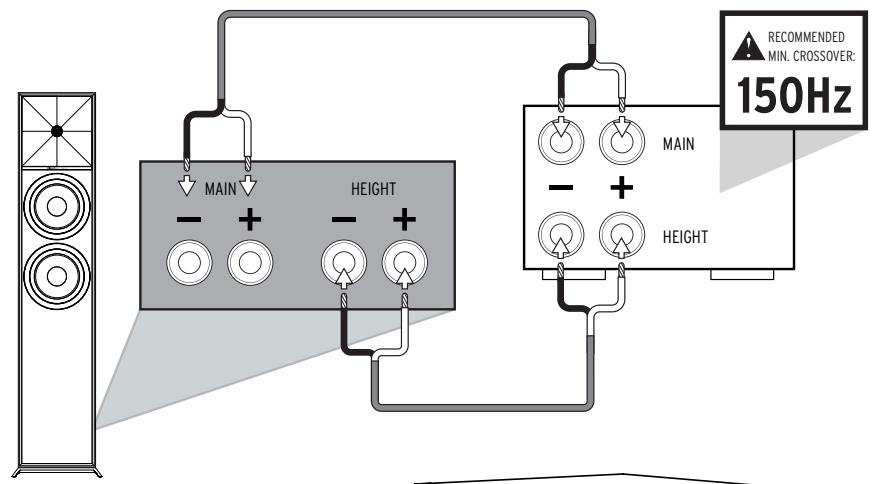

Branchement conventionnel - En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fil dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Certaines enceintes Reference de Klipsch sont équipées de bornes de raccordement jumelées qui sont reliées par un cavalier métallique. Ne retirez pas ce cavalier, sinon vos enceintes ne fonctionneront pas correctement. Laissez ce cavalier en place et branchez vos fils d'enceinte à la paire supérieure de bornes de raccordement. Il est possible de « bi-câbler » une enceinte qui dispose de deux paires de bornes de raccordement. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur – Les enceintes Klipsch sont extrêmement efficaces et fonctionneront aisément avec un large éventail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causer des dommages irréversibles de l'ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez ce revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutiez pendant toute votre vie.

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

FIGURE 3

FIGURE 2 VOIE CENTRALE

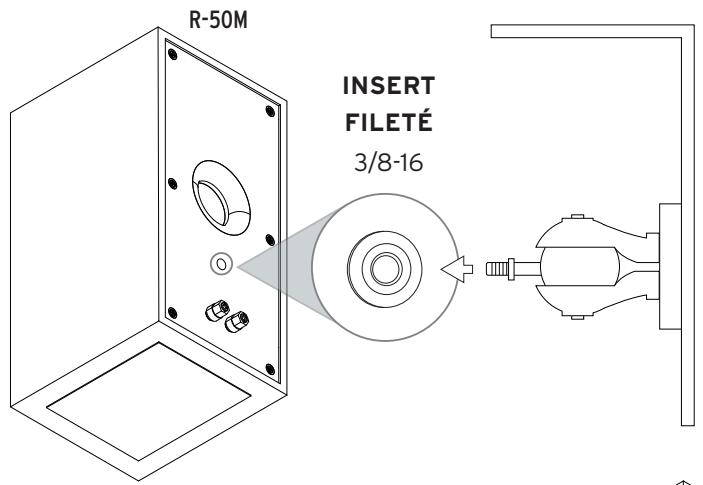

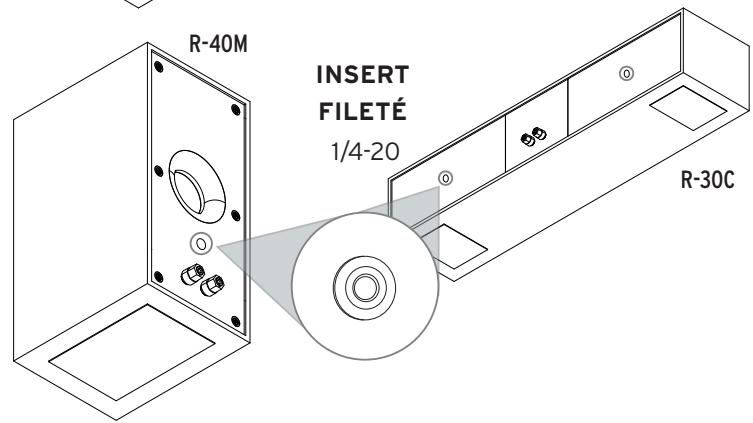

FIGURE 4 MONTAGE MURAL DES ENCEINTES SURROUND

ATTENTION! N'utilise pas le trou en poire pour une installation au plafond !

n°10 ou n°12 Vis à bois à tête bombée de 6 à 7,5 cm. Vissez dans un poteau mural ou utilisez des chevilles ; gardez 6 mm apparents.

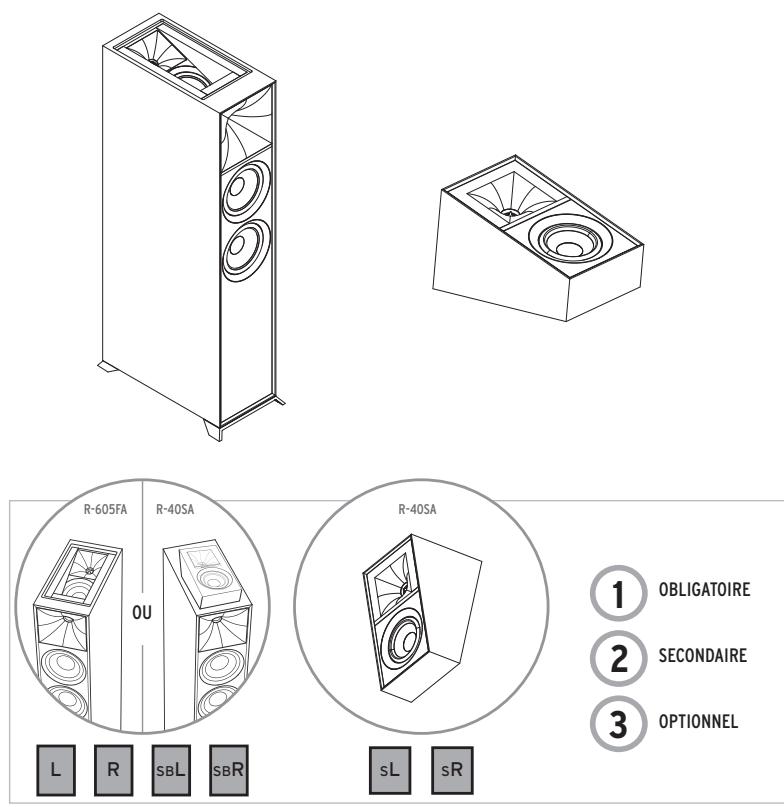

Reference avec la technologie DOLBY ATMOS®

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

Entretien et nettoyage

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

Enregistrement du produit

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver notre reçu pour toute réclamation au titre de la garantie.

R-800F

R-600F

R-50M

R-40M

R-50C

R-30C

DOLBY ATMOS®

R-40SA

R-605FA

Registre des produits en ligne sur le site www.klipsch.com/register.
