HIFIR-50M - Lautsprecher KLIPSCH - Kostenlose Bedienungsanleitung

Marke	Klipsch
Modell	HIFIR-50M
Produkttyp	Passiver Lautsprecher
Nennimpedanz	8 Ohm
Zulässige Leistung (geschätzt)	100 W RMS
Frequenzgang (geschätzt)	48 Hz - 20 kHz
Maße (H x B x T, geschätzt)	36 x 20 x 25 cm
Gewicht (geschätzt)	5 kg
Integrierte Technologie	DOLBY ATMOS®
Anschlusstyp	Doppelte Anschlüsse mit Brücke
Empfohlener Kabelquerschnitt	Mindestens 1,3 mm² (16 AWG)
Empfohlene Positionierung	Abstand zwischen Lautsprechern: 1,8 bis 4,6 m; Abstand zu Wänden: ≥ 61 cm
Surround-Montagehöhe	1,5 bis 2,1 m über dem Boden
Pflege und Reinigung	Gelegentliches Abstauben; Gitter mit Staubsauger (Bürste) reinigen
Verbotene Reinigungsmittel	Scheuermittel, Lösungsmittel, aggressive Reiniger
Gehörschutz	Risiko irreversibler Schäden bei längerem Hören mit übermäßiger Lautstärke
Produktregistrierung	Erforderlich unter www.klipsch.com/register
Garantie	Quittung für etwaige Ansprüche aufbewahren
Ersatzteile und Reparierbarkeit	Wenden Sie sich an den autorisierten Klipsch-Händler

Häufig gestellte Fragen - HIFIR-50M KLIPSCH

Wie groß ist der Mindestabstand zwischen Lautsprechern und Wänden?

Es wird empfohlen, die Lautsprecher mindestens 61 cm von den Wänden entfernt aufzustellen, um unerwünschte Reflexionen zu vermeiden.

Wie schließe ich die Lautsprecher an den Verstärker an?

Verwenden Sie Lautsprecherkabel mit einem Mindestquerschnitt von 1,3 mm². Verbinden Sie die rote Klemme (+) des Lautsprechers mit der roten Klemme (+) des Verstärkers und die schwarze Klemme (-) mit der schwarzen Klemme (-). Achten Sie auf die Polarität.

Kann ich die Gitter der Lautsprecher entfernen?

Die Gitter der Surround-Lautsprecher sind fest und können nicht entfernt werden. Bei anderen Modellen sind sie in der Regel abnehmbar, aber lesen Sie die Anleitung.

Wie installiere ich die Surround-Lautsprecher an der Wand?

Platzieren Sie sie etwa 60 cm über der Hörposition (also 1,5 bis 2,1 m über dem Boden) an der Seiten- oder Rückwand. Verwenden Sie Holzschrauben Nr. 10 oder 12 mit passenden Dübeln und lassen Sie 6 mm der Schraube hervorstehen.

Was ist die metallische Brücke an den Anschlüssen?

Die Brücke verbindet die beiden Klemmenpaare. Entfernen Sie sie nicht, es sei denn, Sie verwenden Bi-Wiring. Bei normalem Gebrauch schließen Sie die Kabel an das obere Paar an.

Kann ich diese Lautsprecher bi-wiren?

Ja, die Lautsprecher sind mit doppelten Anschlüssen ausgestattet. Entfernen Sie die Brücke und schließen Sie zwei separate Kabel für Höhen und Tiefen an. Konsultieren Sie das Handbuch Ihres Verstärkers.

Wie hoch ist die Impedanz der Lautsprecher?

Alle Klipsch-Lautsprecher haben eine Impedanz von 8 Ohm, kompatibel mit den meisten Verstärkern.

Wie reinige ich die Lautsprecher?

Stauben Sie sie mit einem weichen Tuch ab. Für die Gitter verwenden Sie die Bürste eines Staubsaugers. Verwenden Sie niemals Scheuermittel oder lösungsmittelhaltige Produkte.

Welcher Verstärker wird empfohlen?

Klipsch-Lautsprecher sind sehr effizient. Ein Verstärker mit 50 bis 150 W RMS pro Kanal ist ideal. Vermeiden Sie Übersteuerung, um die Lautsprecher nicht zu beschädigen.

Wo kann ich mein Produkt registrieren?

Registrieren Sie es auf der Website www.klipsch.com/register, um über Neuheiten und Aktionen informiert zu werden. Bewahren Sie Ihren Kaufbeleg für die Garantie auf.

BEDIENUNGSANLEITUNG HIFIR-50M KLIPSCH

FIGURA 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEEICH

FIGURA 3
CONEXIONES ESTANDAR

Manche Klipsch® Lautspricher verfügen über Fuße oder anderes Zubehör, das vor der Benutzung installiert werden muss.

AUFSTELLUNG IM RAUM

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfeihlt Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61 cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollen Sie sie eventuell etwas nachinnen austrichten. Der Abstand der Hörpositionen solle etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigen Ohnen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dieren dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommt schieren. Diese Laufsprecher sollen den deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ohnen die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Laufsprecher - Klipsch WDST Surround-Laufsprecher sollenen ungebärn 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Laufsprecher sollenen an Wänden und in unmittelbarer Höhe der Hörposition platziert werden. Eine weitere Optionäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Laufsprechers von den Eigenschaften Ihres Raums ab. Die Laufsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichen Raumklang. Abbildungen 1, 3 und 4 zeigen ihren die korrekten Anschlüsse und Platzierungen. Denken Sie daran, dass die Laufsprechergrills der Surround-Laufsprecher nicht abnehmbar sind.

ANSCHLUSSE

Konventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie diese Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entspruchenden Verständerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschüsse andere Klemmen berührt, daß einen Kurzschluss hervorrufen und ihre Geräte beschädigen können.

Einige Klipsch Reference-Lautsprecher verfügbar über doppelte Anschlussterminals, die mit einem Metallstreifen verbunden sind. Entfernen Sie diesen Streifen nicht, da ansonsten ihre Lautsprecher nicht mehr richtig Funktionieren. Lassen Sie den Streifen an Ort und Stelle und schlieben Sie Ihr Lautsprecherkabel an die oberen Anschlussterminals an. Bei Lautsprechern mit zwei Sets von Anschlussterminals ist eine sogenannte Bi-Wiring-Verbindung möglich. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkerforderungen - Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verständern betrieken werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollen den Sie den Lautstärkeregler mit Bedacht einsetzen. Übermäßig Lautstärke über länger Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verständern kann auch die Lautsprecher beschädigen. Fragen Sie ihren Fachhändler, ob Ihr Verständer für ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

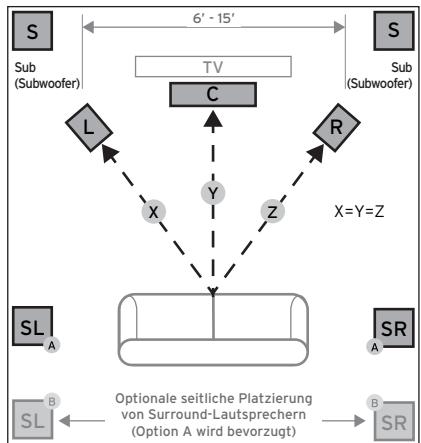

ABBILDUNG 1

LAUTSPRECHERPLATZIERUNG IM HÖRBEEICH

ABBILDUNG 3

STANDARDDANSCHL USSE

ABBILDUNG 2

CENTER-KANAL

ABBILDUNG 4

WANDBEFASTIGUNG VON SURROUND- LAUTSPRECHERN

VORSICHT!

Verwenden sie das Befestigungssloch nicht zur Deckemontage!

Nr. 10 oder Nr. 12

2,5- bis 3-Zoll Flachkopf-Holzschauben

In Ständerprofil befestigen oder Dubel

verwenden - etwa 6 mm hervorstehen 参数

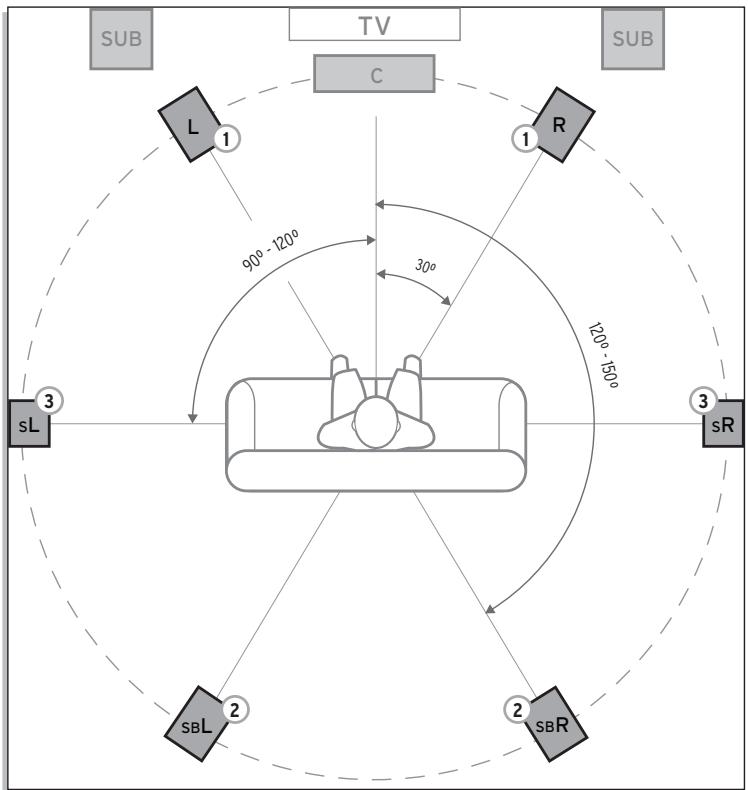

REFERENCE MIT DOLBY ATMOS® TECHNOLOGIE

R-14SA

L
R

SBL

SBR

sL

SR

NOTWENDIG

SEKUNDÄR

OPTIONAL

LAUTSPRECHERPLATZIERUNG IM HÖRBEEICH

ANSCHLUSS FÜR DOLBY ATMOS® ELEVATION-KANAL

WANDBEFESTIGUNG

PFLEGE UND REINIGUNG

Die einzig nötige Pflege ihrer Laufsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Laufsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihr personenbezogenen Daten werden nie verkauft.
• These Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sieitte ihre Quittung auf,um die Garantie in Anspruch..., behmen zu konnen.

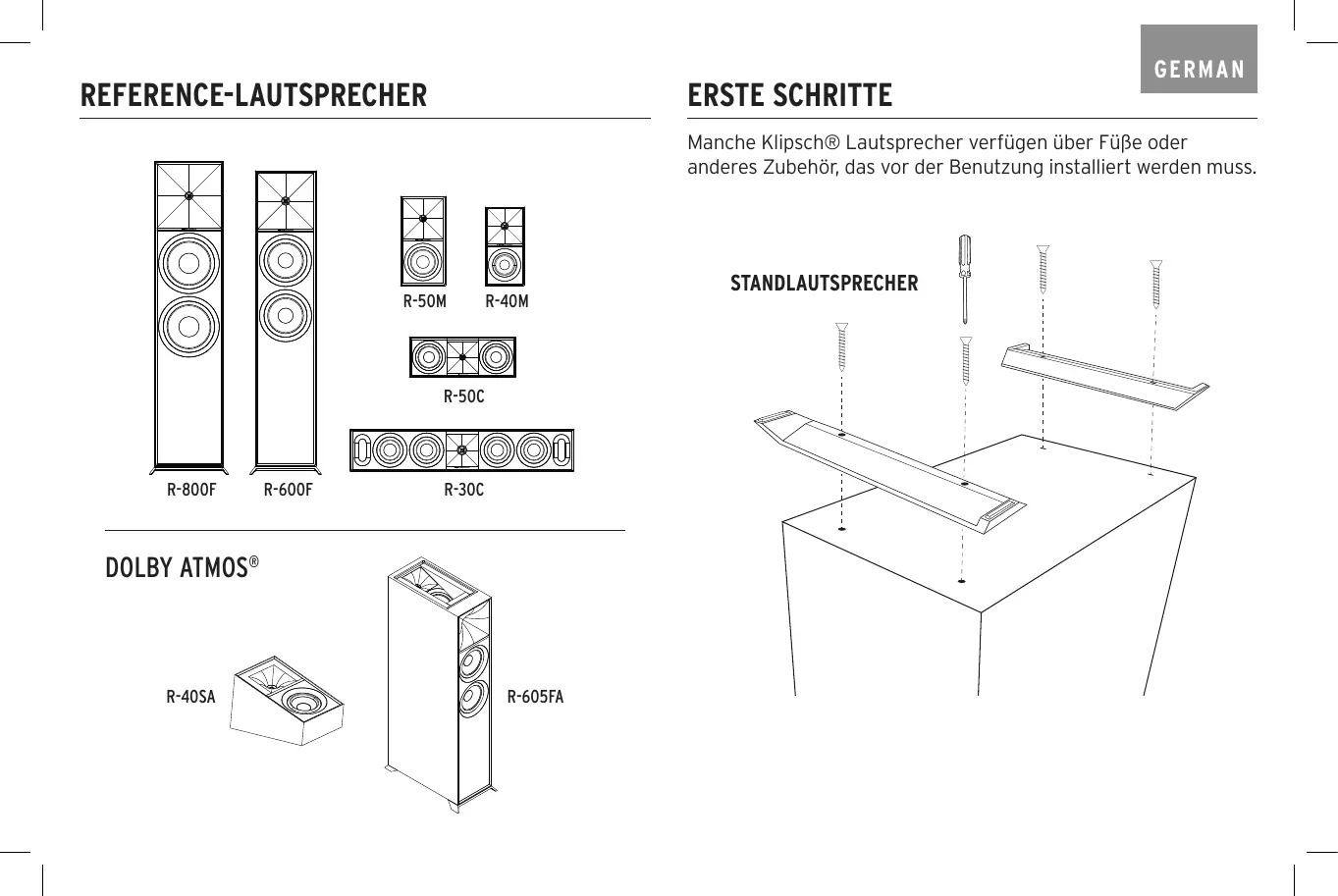

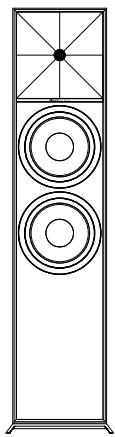

ALTOPARLANTI REFERENCE

R-800F

R-600F

R-50M

R-40M

R-50C

R-30C

DOLBY ATMOS®

R-40SA

R-605FA
