HIFIR-50M - Altavoz de audio KLIPSCH - Manual de uso y guía de instrucciones gratis

Marca	Klipsch
Modelo	HIFIR-50M
Tipo de producto	Altavoz pasivo
Impedancia nominal	8 ohmios
Potencia admisible (estimación)	100 W RMS
Respuesta en frecuencia (estimación)	48 Hz - 20 kHz
Dimensiones (Al x An x Pr, estimación)	36 x 20 x 25 cm
Peso (estimación)	5 kg
Tecnología integrada	DOLBY ATMOS®
Tipo de conector	Bornes dobles puenteadas con puente
Sección de cable recomendada	Mínimo 1,3 mm² (16 AWG)
Posicionamiento recomendado	Distancia entre altavoces: 1,8 a 4,6 m; distancia de las paredes: ≥ 61 cm
Altura de montaje surround	1,5 a 2,1 m sobre el suelo
Mantenimiento y limpieza	Desempolvado ocasional; rejillas limpiables con aspiradora (cepillo)
Productos de limpieza prohibidos	Abrasivos, disolventes, detergentes agresivos
Seguridad auditiva	Riesgo de daños irreversibles en caso de escucha prolongada a volumen excesivo
Registro del producto	Obligatorio en www.klipsch.com/register
Garantía	Conservar el recibo para cualquier reclamación
Piezas de repuesto y reparabilidad	Contacte al distribuidor autorizado Klipsch

Preguntas frecuentes - HIFIR-50M KLIPSCH

¿Cuál es la distancia mínima entre los altavoces y las paredes?

Se recomienda colocar los altavoces a al menos 61 cm de las paredes para evitar reflejos no deseados.

¿Cómo conectar los altavoces al amplificador?

Use cable de altavoz de sección mínima 1,3 mm². Conecte el terminal rojo (+) del altavoz al terminal rojo (+) del amplificador, y el terminal negro (-) al terminal negro (-). Respete la polaridad.

¿Puedo quitar las rejillas de los altavoces?

Las rejillas de los altavoces surround son fijas y no se pueden quitar. Para otros modelos, generalmente son extraíbles, pero consulte el manual.

¿Cómo instalar los altavoces surround en la pared?

Colóquelos a aproximadamente 60 cm por encima de la posición de escucha (es decir, 1,5 a 2,1 m del suelo), en la pared lateral o trasera. Use tornillos para madera n.º 10 o n.º 12 con tacos adecuados, dejando 6 mm de tornillo visible.

¿Qué es el puente metálico en los terminales?

El puente conecta los dos pares de terminales. No lo retire a menos que practique el bi-cableado. En uso normal, conecte los cables en el par superior.

¿Puedo bi-cablear estos altavoces?

Sí, los altavoces tienen bornes dobles. Retire el puente y conecte dos cables separados para agudos y graves. Consulte el manual de su amplificador.

¿Cuál es la impedancia de los altavoces?

Todos los altavoces Klipsch tienen una impedancia de 8 ohmios, compatibles con la mayoría de los amplificadores.

¿Cómo limpiar los altavoces?

Desempólvelos con un paño suave. Para las rejillas, use el cepillo de una aspiradora. Nunca use productos abrasivos o a base de disolventes.

¿Qué amplificador se recomienda?

Los altavoces Klipsch son muy eficientes. Un amplificador de 50 a 150 W RMS por canal es perfectamente adecuado. Evite la saturación para no dañar los altavoces.

¿Dónde registrar mi producto?

Regístrelo en el sitio www.klipsch.com/register para mantenerse informado de novedades y promociones. Conserve su recibo para la garantía.

MANUAL DE USUARIO HIFIR-50M KLIPSCH

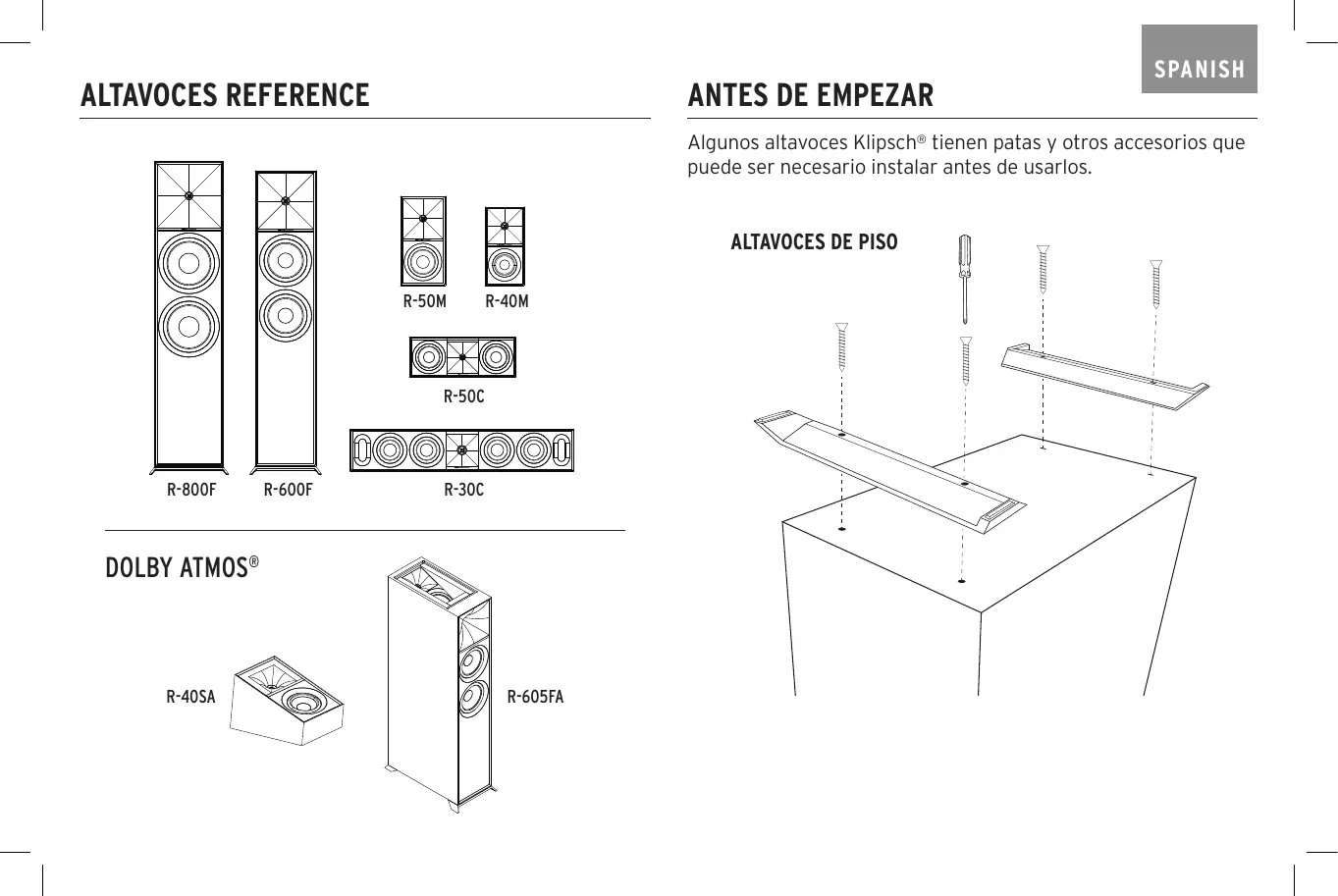

Algunos altavoces Klipsch®ienen patas yotiros accesorios que(puede ser necessario instalar antes de usarlos.

UBICACION EN LA SALA

Altavoces de canal principal izquierdo y derecho. Para Obtener la mejor fidelidad, Klipsch Group, Inc (KGI) sugiereSeparated los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un minimum de 61 cm (24 plugged.) de la pared de aftas y las paredes laterales. Internacional se pueda orientar un poco hacía adentro para Obtener una mejor imagen estereofónica. La posición del oyente debe está entre 1 y 1.5 veces la distancia queSeparated los altavoces. En las figuras 1 y 3 hay detalles de connexion yubicación.

Altavoces de canal central. Los altavoces de canal central han sido diseñados para ubicar el dialogo y los sonidos principales deforma que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca possible de la pantalla, de preferencia directamente encima o debajo de la pantalla. En las figuras 1,2 y 3 hay detailles de conexión yubicación.

Altavoces de canal surround trasero. Los altavoces surround WDST de Klipsch deben ubicarse a una altaapproximadamente 2 pies mayor que la del oido del oyente sentido. Esto es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueda ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. Laubicación final de los altavoces surround depende de lascharacteristicas de la sala. Estos altavoces han sido disnados para recreate la sensación de空間 y ambiente que proportionscen muchas de las technologías surround de hoy en día. En las figuras 1, 2 y 3 hay detailles de connexion yubicación. Las rejillas de los altavoces surround son fijas y no se pueda retirar.

CONEXIONES

Conexión convencional. Con cable de altavoz calibre 16 o mayor, conecte la terminal ROJA "positiva" (+) del altavoz IZQUIERDO a la terminal ROJA "positiva" (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA "negativa" (-) del altavoz IZQUIERDO a la terminal NEGRA "negativa" (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otheros altavoces a los canales correspondentes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamento que toquenoras terminales, puisesto podría causar un cortocircuito y daßñar el equipo.

Algunos altavoces Reference de Klipsch tienen dos pares de terminales connectadas por medio de una banda de metal. Si quita la banda de metal, los altavoces no funciona correctamente. Deje la banda en su lugar y conecte el cable de altovoz al par de terminales de arriba. Es possible hacerles cableado doble a los altavoces con dos pares de terminales. Hay más instrucciones en el manual del receptor.

Requisitos del amplíficator. Los altavoces Klipsch son muy eficientes y funciona bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 8 Ω y se pueda hacer funciona a altos niveles con poça distorsión. Debido a los altos niveles de salute que pueda reproducir los altavoces Klipsch,onga cuidado con el control de volumen. El volumen excessivo durante largos periodos pueda干嘛ar permanentemente el oído. Hacer funciona el amplíficator a más de su capacité normal también puede干嘛ar los altavoces. Consulte al minorista para asegurarde que su amplíficator esADECADUADO para su aplicacion. Queremos que oiga toda la vida.

PRECAUCION

No utilise el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N° 10 o N° 12 de 2.5 plg. a 3 plg. de cabeza truncocónica para materia Montelos en un paral de pared o utilise anclas. Deje expuesto 1/4 de plg.

ALTAVOCES REFERENCE CON TECNOLOGÍA ATMOS® DE DOLBY

UBICACION DEL ALTAVOZ EN ELÁRÉA DE AUDICÍN

CONEXION DE CANAL DE ELEVACION DOLBY ATMOS®

MONTAJE EN LA PARED

CUIDADO Y LIMpieZA

Lo unico que pueda ser besoino hacerles a los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca ni detergentes fuertes ni limpiadores abrasivos o a base de solvente. El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altovoz.

REGISTRO DEL PRODUCTO

Registre su produit en linea en at www.klipsch.com/register

• Manténgase al día sobre新模式 productos y promociones.
• Sus datos personales nunca serán vendidos.
• Estos datos de registrar no son para propósitos de garantía.

Guarde su recibo para hacer reclamaciones de garantía.

REFERENCE-LAUTSPRECHER

R-800F

R-600F

R-50M

R-40M

R-50C

R-30C

DOLBY ATMOS®

R-40SA

R-605FA

ERSTE SCHRITTE
