Tipo de produto	Televisor LCD
Marca	SAMSUNG
Modelo	LE-23R71B
Tamanho da tela (diagonal)	23 polegadas
Resolução recomendada para PC	1360 x 768 @ 60 Hz
Alimentação	AC 220-240 V, 50 Hz
Consumo elétrico	100 W
Dimensões com suporte (L x P x A)	594 x 216 x 476 mm
Dimensões sem suporte (L x P x A)	594 x 75 x 421 mm
Peso com suporte	7,6 kg
Saída de áudio	3 W x 2
Conectores	Antena, PC (D-Sub), Áudio PC, HDMI/DVI, SCART, RCA, S-Video, Componente, Fone de ouvido
Funções principais	PIP, Teletexto, Modo Jogo, Economia de energia, Ajuste personalizado de imagem/som
Temperatura de operação	10 °C ~ 40 °C
Umidade de operação	10 % ~ 80 %, sem condensação
Manutenção e limpeza	Use um pano macio e seco. Não use produtos químicos.
Segurança	Não expor à umidade, não abrir o gabinete. Desconectar antes da limpeza.
Peças de reposição e reparabilidade	Suporte, controle remoto, pilhas. Reparo por técnico qualificado.
Informações gerais	Tela LCD TFT com subpixels. Design e especificações sujeitos a alterações.

Perguntas frequentes - LE-23R71B SAMSUNG

Como memorizar automaticamente os canais?

Pressione MENU, selecione Canal e depois Memorização Automática. A TV procura e grava todos os canais disponíveis. Você também pode pressionar AUTO PROG no controle remoto.

Como ajustar a imagem personalizada?

Vá em MENU > Imagem > Modo, escolha Personalizado. Em seguida, ajuste Contraste, Brilho, Nitidez, Cor e Matiz conforme suas preferências.

Como usar a função PIP?

Pressione PIP no controle remoto para ativar. Depois, através de MENU > Imagem > PIP, você pode escolher a fonte secundária, a posição e o programa. A função PIP está disponível apenas no modo PC.

O que fazer se o controle remoto não funcionar?

Verifique se as pilhas não estão gastas ou mal posicionadas (respeite as polaridades +/-). Certifique-se de que nenhum obstáculo bloqueie o sensor e que não haja lâmpada fluorescente por perto. Substitua as pilhas se necessário.

Como ativar o modo jogo?

Vá em MENU > Configuração > Modo Jogo e selecione Ligado. Este modo otimiza a imagem e o som para consoles de jogo. Desative-o antes de conectar outro aparelho.

Como reduzir o consumo de energia?

Use a função Modo Eco em MENU > Configuração > Modo Eco. Você pode escolher entre Desligado, Baixo, Médio ou Alto para diminuir o brilho e o consumo.

Como conectar um computador?

Conecte um cabo D-Sub do PC ao conector PC (PC IN) da TV e um cabo de áudio estéreo ao conector AUDIO (PC IN). Selecione a fonte PC através de SOURCE ou do controle remoto.

Como ajustar o relógio?

Vá em MENU > Configuração > Relógio. Ajuste as horas e minutos com as teclas ▲/▼ e confirme com ENTER. O relógio deve ser ajustado para usar os temporizadores.

Como usar o teletexto?

Selecione um canal que transmita teletexto e pressione TTX/MIX no controle remoto. Use as teclas numéricas para digitar um número de página ou as teclas coloridas para os tópicos Fastext.

O que fazer se a imagem estiver com neve ou embaçada?

Verifique a orientação e as conexões da sua antena. Esse problema geralmente é causado por uma antena interna. Tente reorientar a antena ou usar uma antena externa. Você também pode ativar a Redução de ruído digital no menu Imagem.

MANUAL DE UTILIZADOR LE-23R71B SAMSUNG

Se tem algumas dúvidas ou commentários sobre os produits Samsung,

contacte por favor a)nossaLINH de apoio a clientes Samsung.

Contatta SAMSUNG WORLD-WIDE

Uma imagem fixa pode danIFICAR permanentemente o érá do televator.

• Uma imagem fixa não deve permanecer no pailn LCD durante mais de 2 horas eça porque pode provoc o efeito de retenção de

imagem no ecran.Esta retencion de imagem también é conhecida como "queimadura de ecran"

Para evaporar a retencion de imagem, diminua o grau de luminosidade e de contraste do eira quando visulizar uma imagem fixa.

Utilar o teilevisor LCD em formato 4:3 durante um longo periodo de tempo podeIxar vestigios de margens na parte

esquerda, direita e frontal do televator devido a diferencas de emissao de luz do ecra.

Reproduzir um DVD ou ligar uma consola de jogos pode causar efeitos semelhantes no ecra.

Os danos causados peloefeito acima mentionado não está cobertos pela garantia.

• Visualizar imagens fixas de jogos de video ou de PC durante um longo periodo de tempo pode produzir imagens parciais(beforea visualização.

Para evaporar este efeito, reduza a "luminosidade" e o "contraste" quando visualizar imagens fixas.

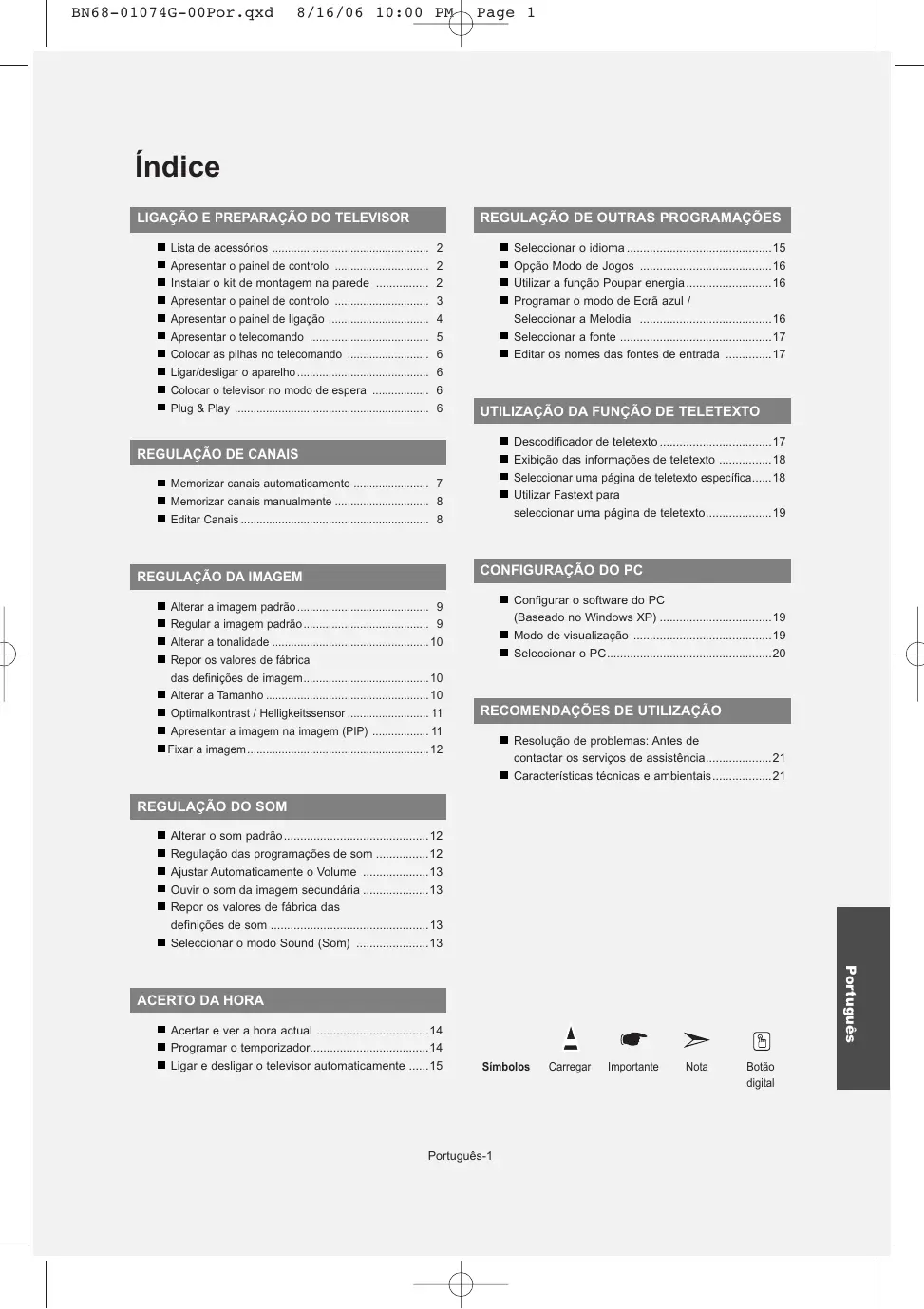

Alterar a imagem padrão 9
Regular a imagem padrao 9
Alterar a tonalidade 10
■ Repor os valuores de fabrica das definições de imagem. 10
Alterar a Tamanho 10
Optimalontrast / Helligeitsssensor 11
■ Apresentar a imagem na imagem (PIP) 11
Fixar a imagem 12

REGULAÇÃO DO SOM

Alterar o som padrao. 12
Regulação das programações de som 12
Ajustar Automaticamente o Volume 13
Ouvir o som da imagem secundaria 13
■ Repor os valuores de fabrica das definições de som 13
■ SeLECTIONAR o modo Sound (Som) 13

ACERTO DA HORA

■ Acertar e ver a hora actual 14
■ Programar o temporizador. 14
■ Ligar e desligar o televator automaticamente.....15

REGULAÇÃO DE OUTRAS PROGRAMAÇOES

■ SeLECTIONAR o idioma 15
Opao Modo de Jogos 16
Utilizar a funcao Poupar energia. 16
■ Programar o modo de Ecrā azul / SeLECTIONAR a Melodia 16
■ SeLECTIONAR a fonte 17
Editor os nomes das fontes de entrada 17

UTILIZACAO DA FUNCAO DE TELETEXTO

• Configurar o software do PC (Basedo no Windows XP) 19
  ■ Modo de visualização 19
  ■ SeLECTIONAR o PC. 20

RECOMENDACOs DE UTILIZATION

Resolução de problemas: Antes de contactar os serviços de assistência. 21
- Characteristicas先进技术 ambientais. 21

Lista de accesórios

Verifique se receivebu os seguientes acessos com o tevisor LCD. Se fazer algo dos acessos,contacte or revendedor.

Telecomando e pilhas (AAA x 2)	Cabo de alimentação	Proteção inferior	4 parafusos para suporte	suporte	Pano de limpeza
• Instruções para o proprietário	• Cartão de garantia		• manual de segurança		• Cartões de registo

Cartão de garantia / manual de se gurance / Cartões de registo (não está disponible em todos os locais).

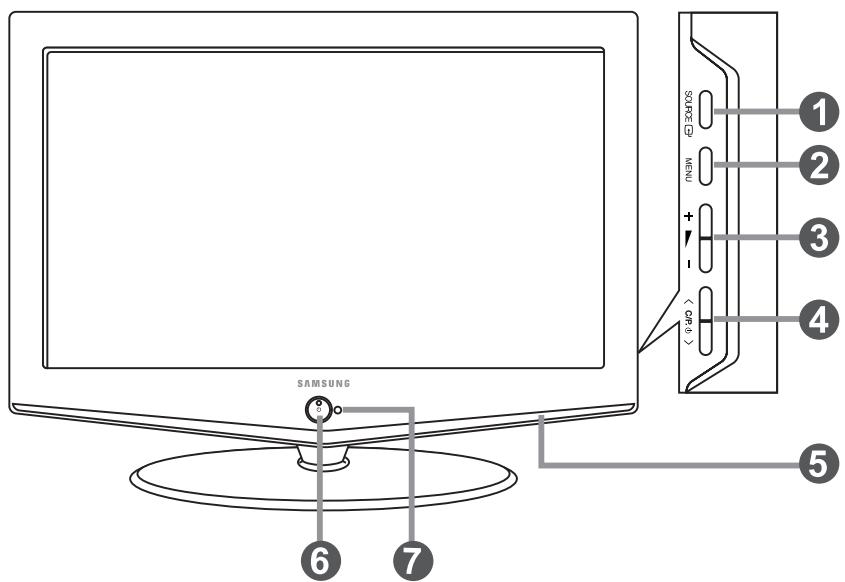

Apresentar o paine de controlo

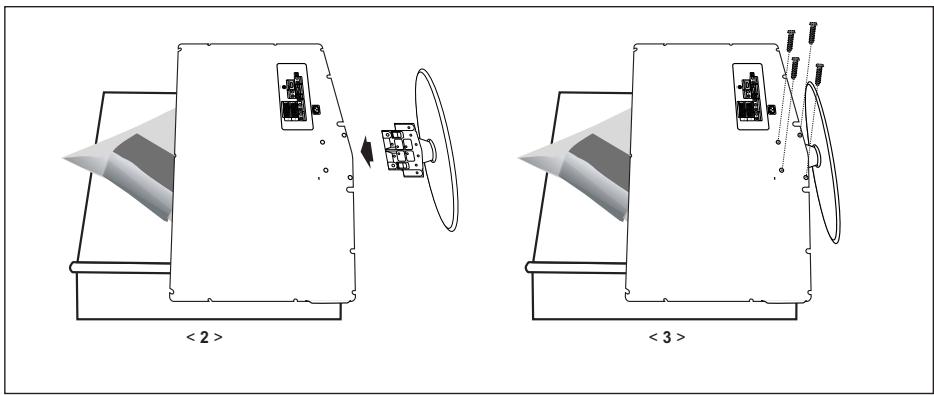

1. Coloque o aparelho de TV virado para baixo sobre um pano ou colchão macio numa mesa.
2. Introduza o suporte no orificio, na base do tevisor.
3. Introduza o parafuso no orificio indicado e aperte.

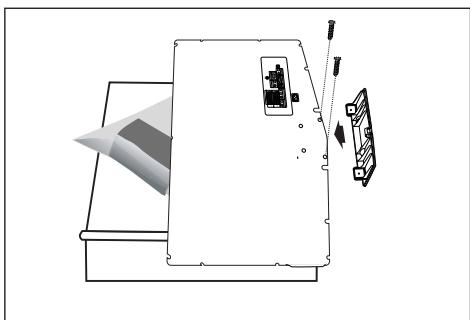

Instalar o kit de montagem na parede

Os itens para montagem na parede (vendidos separadamente) permitem montar o tevisor na parede.

Para obter informações detalhadas sobre这种方式 de montagem, consulte as instruções fornecidas com os itens para montagem na parede.

A instalacao do suporte para montagem na parede tem de ser feita por um técnico.

Se a instalacao for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produits nem por ferimentos sofridos pelo cliente ou por outras pessoas.

Retire a base, tape o orificio inferior com uma tampa e aperte os dois parafusos.

A forma e a cor do produits poder variar consoante o Modelo.

SOURCE

Alternata entre todas as fontes de entrada disponiveis. (TV, Ext.1, Ext.2, AV, S-Video, Componente, PC, DVI).

No menu no eça, utilize este botão tal como usa o botão ENTER do telecomando.

2 MENU

Carregue para ver as opções de menu das funções do televisor.

+

Prima para reduzir ouacularo volume. No menu no eça,utilize os botoes + - tal comousaosbotoes e do telecomando.

4

Move o selector para a esquerda ou para a direita naos ecras.

No menu no ecra, utilize os botoes tal como usa os botoes e do telecomando.

(Se não utilizes o telecomando, pode ligar o televator nos botões de canais)

Colunas

(Corrente)

Pisca e apaga-se quando o tevisor está ligado;
acende-se quando está no modo de suspensão.

7 Sensor do telecomando

Aponte o telecomando para este punto no tevisor.

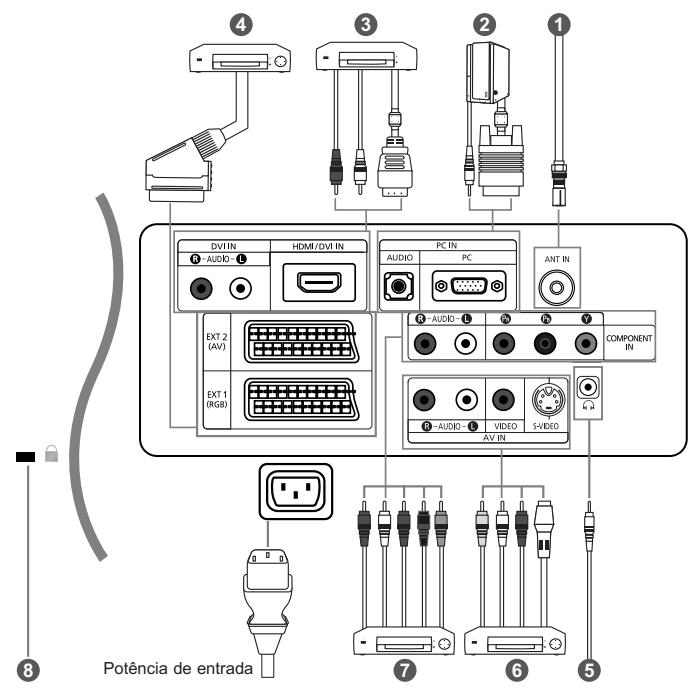

• Sempre que ligar um disposicao externo ao teilevisor, verifique sa unidade está desligada.
  Quando ligar um terminal exterior, faça a correspondências de cores entre o terminal e o respectivo cabo.

Ligar uma antenna ou uma rede de televisão por cabo

Para ver os canais de teileisao correctamente, o apelho tem de receber um sinal de uma das seguntei fontes:

• Uma antenna externa / Uma rede de televisão por cabo / Uma rede por satélite

Ligar o computador

• Ligue o cabo D- Sub (optional) a "PC (PC IN)", na parte deTRS do televisor, e ligue a outra extremidade à placar de video do computador.
• Ligue uma das extremidades do cabo de audio estéreo (optional) a "AUDIO (PC IN)", na parte deTRS do teletor, e ligue a outra extremidade a "Audio Out" na placá de som do computador.

Ligar HDMI/DVI

• Suporta liações entre os dispositivos AV compatíveis com liação HDMI (set top boxes, leitores de DVD, receptores de AV e tele visores digitais).
• Uma ligação HDMI a HDMI não precisa de ligação audio adicional.

O que é HDMI?

• "High Definition Multimedia interface" permite a transmissao de dados de video digital de alta defincao e de som digit al multi-canais (.1 canais).
• O terminal HDMI/DVI suporta uma liação DVI a um disposítivo alargado, com o cabo apropiado (não fornecido). A参与者 entre HDMI e DVI é que o disposítivo HDMI é mais pouco, tem a função de codificação HDCP (High Bandwidth Digital Copy Protection) instalada e suporta som digital multi-canais.

Deve utiliser o cabo DVI-a-HDMI ou a extensions DVI-HDMI para fazer a ligation e o terminal "R - AUDIO - L" em DVI para asaida de som.

• Quando usar um cabo HDMI ou DVI para ligar este produits a uma Set Top Box, leitor de DVD, consola de jogos, etc., certifique-se de que está preparado para um modo de saida de video compatível (como se minha naabela abaxio). Caso contrário, pode occurrer distorções de imagem, cortes de imagem ou a imagem pode nem aparecer.
• Não tente ligar o conector HDMI/DVI a um PC ou a uma placá grafica para portátil. (Se o fazer, surge um ecran em branco)

Ligar Set-Top Box, videogravador ou DVD

• Ligue o videogravador ou o cabo DVD SCART (optional) ao conector SCART do videogravador ou do DVD.

Ligação de dispositivos A/V externos

• Ligue um cabo RCA ou S-VIDEO (optional) a um disposativo A/V externo apropiado como, por exemplo, um videogravador, DVD ou-camera de video.
• Ligue uma das extremidades dos cabos de audio RCA (optionals) a "R - AUDIO - L", na parte deTRS do teletor, e a另外一个 extremidade ao connectores de saida de audio correspondentes no disposito A/V.
• Pode ligar os auscultadores à��u para auscultadores ( ) na parte traseira do aparelho. Enquanto os auscultadores estiverem ligados, o som das colunas integradas mantém-se desligado.

Ligar dispositivos do componente (DTV/DVD)

• Ligue una das extremidades dos cabos de video para componentes (optionals) ao conector ("PR", "PB", "Y"), na parte de vez do telesor, e lige a另外一个 extremidade aos connectores de saida de video correspondentes no DTV ou no DVD.
• Se quiser ligar a Set-Top Box e o DTV (ou DVD),uve ligar a Set-Top Box ao DTV (ou DVD) e depoi ligar o DTV (ou DVD) ao conductor de componentes [PR^ ,PB^ ,Y^ ] no tevisor.
• Os conectores Y, P _B e PR nosPOSITivos de componentes (DTV ou DVD) está muitas vezes identificados como Y, B-Y e R-Y ou Y, Cb e Cr.
• Ligue una das extremidades dos cabos de audio RCA a “R - AUDIO - L”, na parte deTRS do television, e ligue a另外一个 extremidade ao connectores correspondentes de saida de audio do DTV ou do DVD.
• Este tevisor LCD tem uma imagem excellente no modo 720p.

• O bloqueio Kensington (optional) é um dispositivo que serve para fixar fisicamente o Sistema quando o utilizes em locais Públicos.
• Se quiser utiliser um dispositivo de broqueio, contacte o distribuidor onde adquiriu o televator.

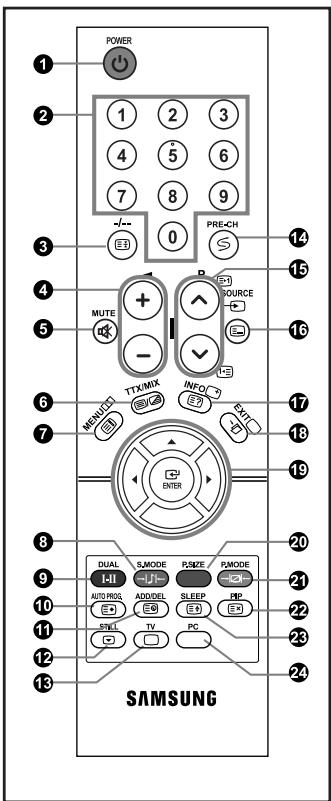

Apresentar o telecomando

Botão de televisor em espera
Botoes numéricos para acessodirecto aos canais
Selecao de canais com um/ dois digitos
Aumentar volume Diminuir volume
Desligar o som temporariamente
7 Mostra o menu principal.
8 Selecacao de modo de som
9 Seleção de efeitos sonoros
10 Carregue para guardar automaticamente os canais de TV/cabo selecionados.
Utilizar para guardar e apagar canais na/da memória.
Fixar a imagem principal
13 Entra directamente no modo (TV)
14 Canal anterior
15 P 念 : Canal seguinte P 念 : Canal anterior
16 SeLECTION DE ORIGEM DE disponible
1 Apresentação das informações da difusão actual
Sair do menu no ecra

19 Controlar o cursor no menu
20 Selecção do tamanho da imagem
2 Selecao do efeito de imagem
Activar/desactivar Picture-In-Picture
Desligar o tevisor automaticamente
24 Entra directamente no modo (PC).

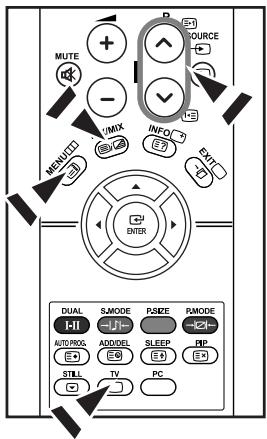

Funções de Teletexto

Fixar a imagem principal
Apresentação do teletexto/ Misturar informações de teletexto com a transmissão normal
7 Indice de teletexto
10 Teletexto - memorização
1 Teletexto - páginasecundária
18 Sair do ecra de teletexto
P : Páginé seguinha do teletexto
P : Págnainteriordo teletexto
16 Sequecao do modo de teletexto (Lista ou Flof)
17 Teletexto - exibir
2 Cancelar teletexto
2 Selecao do tamanho da网页 de teletexto
8 9 20 21

Seleção de tópicos Fastext

O desempenho do telecomando pode ser afectado por luzes fortes.

1. Retire completeness a tampa.
2. Coloque duas pilhas de tamanho AAA.

As polaridades ^ 十 + ^ 一 e -das pilhas tem que coincidir com o diagrama no interior do compartmento para pilhas.

1. Volte a colocar a tampa.

   Se não tencionar utiliser o telecomando durante muito tempo, retire as pilhas e guarde-as num local fresco e seco. Pode usar o telecomando a uma distança maior de和地区 de 23 pés do televator. (Em circunstências normais de funcaoamento, as pilhas de um telecomando duram cerca de um ano.)

Se o controlo remoto não funciona, verifique o seguinte::

1. A alimentação da TV está ligada?
2. As extremidades das baterias com o sinal de adição e de subtracção está trocas?
3. As baterias está esgotadas?
4. Houve uma falha de corrente ou o cabo de alimentacao está desligado?
5. Existe uma luz fluorescente especial ou um sinal de néon nas proximidades?

Ligar/desligar o aparelho

O cabo de alimentação está ligado à parte traseira do aparelho.

1. Ligue o cabo principal a uma tomada adequada.

Os indicadores luminos do modo de suspensao acendem-se na parte frontal do televator.

1. Carregue no botao na parte darente do televator.
   É seleccionado automaticamente oultimate programa a que assistiu.

2. Carregue nos botões numéricos (0~9) ou no botão de canal para cima/para boa (♂/♀) no telecomando, ou no botão < C/P. > no lado direito do teletor.
   Quando liga o teilevisor dela primeira vez, e-lhe pedido para selec tionar o idioma no qual os menus nao serpresentados.

3. Para desligar o televisor, volte a carregar em 念

Colocar o tevisor no modo de espera

Pode por o aparecido no modo de espera para reduzir o consumo de energia: O modo de espera pode ser praticico quando quiser interromper a exibicao temporariamente (durante uma refeicao, por example).

1. Carregue o botão POWER do telecomando.

   O ecra está desligado e um indicator de suspensa a vermelho épresentado na parte frontal do aparelho.

2. Paravoltarigolotevisor,basta carregar novamente em POWER,ns teclas numéricas (0 9) ou o botao de canais para cima/baixo ( /)

   Não deixe o aparecido no modo de espera durante muito tempo quando estiver, por exemplo, de férias). Será melhor deslagar o aparecido da tomada e da antenna.

Plug & Play

Plug & Play

Quando liga o televator, ocorrem varias programações de cliente基礎s, automatica e subsequentemente. Estado disponíveis as seguients programações.

1. Carregue o botão POWER do telecomando.
   Aparece a mensagem Start Plug & Play..
2. Seleciono o idioma apropriadocarregando no botao ou . Carregue no botao ENTER para confirmar a escolha.
3. Aparece a mensagem "Verific. entrada ant." com a opção "OK" selecionada. Prima o botão ENTER.

Verifique se o cabo da antenna está bem ligado.

1. SeLECTIONO Pais apropriado correngando no botao ou . Carregue no botao ENTER para confirmar a escolha.
2. O menu "Memor. auto." éPRESENTado quando se seleccióna "Iniciar". Prima o botão ENTER.

A busca de canais começa e termina automaticamente. Depois de todos os canais disponíveis estarem guardados, aparece o menu "Acertar relógio".
Carregue no botão ENTER em qualquer alta, para interromper o processo de memorização.

1. Prima o botão ENTER.

Seleciona a "Hora" ou os "Minuto" correngando no botao ou . Defina as "Hora" ou os "Minuto" correngando no botao ou .

Tâbmé几点 acertar as horas e os minutos correngando nos botões numéricos do telecomando.

1. Prima o botão ENTER para confirmar a programação.

Idioma:Selezione o seu idioma.
Pais:Selezione o seu pais.
Memor. auto.: Procura e memoriza automaticamente os canais disponveis na sua zona.
Acertar relógio: Acerta a hora no relógio do televator.

1. Carregue no botão MENU para ver o menu.

Carregue no botão ou para selecionar "Configurar" e(before carregues no botão ENTER.

1. Carregue novamente no botão ENTER, para selecionar "Plug & Play".
2. Isso altera ou repoe as definições.

• Memorizar canais automaticamente
• Memorizar canais manualmente (Consulte a págin 8)
• Editor Canais (Consulte a págin 8)

Memorizar canais automaticamente

Pode procurar os intervalos de frequência disponible (a isponibididade depende do pais em que se encontre). Os números de programas atribuados automaticamente podem não correspondir ao他们在 programas existentes ou pretendedos. No entanto, pode Ordersar os números_manualmente e fazer todos os canais que não pretende ver.

1. Carregue no botão MENU para ver o menu.

Carregue no botão ou para selecionar "Canal" e(before carregue no botão ENTER.

1. Carregue no botão ENTER, para selecionar "Pais".
2. Selezione o País apropriadocarregando no botao ou

Carregue no botão ENTER para confirmar a escolha.

1. Carregue no botão ou para selecionar "Memor. auto." e(before carregue no botão ENTER.
2. Prima o botão ENTER.

O televator começa a memorizar todos os canais disponiveis.
Carregue no botão ENTER em qualquer altera, para interromper o processo de memorização e voltar ao menu "Canal".

1. Concluía a memorização de todos os canais disponíveis, o menu "Organar" aparece no ecra.

Os canais poder ser armazenados automaticamente correngando simplemente no botao AUTO PROG. no telecomando.

Pode memorizar até 100 canais, incluindo os canais recebidos atraves de televisão por cabo.

Quando memoriza canais manualmente, pode escolher:

Se pretende ou não memorizar os canais encontrados.
O número de programa de cada canal memorizzato que pretende identificar.

1. Carregue no botão MENU para ver o menu.
   Carregue no botão ou para selecionar "Canal" e(depais carregue no botão ENTER.
2. Carregue no botão ou para selecionar "Memor. manual" e(before carregue no botão ENTER.
3. Prima o botão ENTER para selecionar "Programa".
4. Para atribuir um número de programa a um canal, procure o número correto corrigindo no botão ou carregue no botão ENTER.

   Támbem pode definir o número do programa ao premir os botões com números no controle remoto.

5. Carregue no botão ou para selecionar "Sistema cores" e(before carregue no botao ENTER.
6. Selezione a cor padrão necessária correngando repetidamente no botão ou e(before carregue no botão ENTER.
7. Carregue no botão ou para selecionar "Sistema som" e(before carregue no botão ENTER.
8. Seleciono o som padrão necessário premindo repetidamente o botão ou em seguida prima o botão ENTER.

Se não ouvir som ou se o som não estiver em condições, volta a selecionar o Sistema de som pretendedo.

1. Se是用来 do 目前的。
   Prima o botão ENTER. Prima o botão ou para selecionar C (canal de antenna) ou S (canal por cabo). Carregue no botão para selecionar o canal. SeLECTIONO O NUMERO PRETENDIDO premindo o botão ou e prima o botãoE ENTER.

Modo de cannal: P (Modo de programa), C (modo de canal transmitido), S (Modo de canal por cabo)
Temém pode definir o número do programa ao premir os botões com números no controlo remoto.

1. Se não souber os números dos canais, corregue no botão ou para selecciónar "Busca". Carregue no botão ENTER. Faça procuras correngando no botão ou e(before esse éposse corregue no botão ENTER.
2. Carregue no botão ou para selecionar "Memorizar". Carregue no botão ENTER G' para selecionar "OK".
3. Repita os passos 3 a 11 para cada canal que pretende memorizar.

Programa: SeLECTIONA um numero de programa para o canal.
Sistema cores: Define o Sistema de suporte de cor.
Sistema som: Define o Sistema de suporte de som.

Canal: SeLECTIONA um canal.
Busca: Procura o valor de frequência para o canal.
Memorizar: Guarda as suas definições.

Editor Canais

Pode excluiroscanaisquiber doscanaisquepesquisou.

Durante a leitura dos canais memorizados, aqueles que optou por fazer não comoestrados. Todos os canais que não optou por fazer não comoestrados durante a leitura.

1. Utilize as teclas numéricas para seleccionar directamente o canal que sera acrescentado ou apagado.
2. Carregue no botão MENU para ver o menu.

Carregue no botão ou para selecionar "Canal" e(depais carregue no botão ENTER.

1. Carregue no botão ou para selecionar "Adicionar/Apagar" e(befores carregue no botão ENTER.
2. Se carregar repetidamente no botão ENTER, alterna entre acrescentar e apagar o canal.
3. Carregue nos botões P ⊙ / ⊙ para Mudar para o canal apropriad e后再is repita o procedimento acima.
4. Prima o botão EXIT para sair.

Utilizing as teclas numéricas do telecomando, pode ver qualquer canal (incluindo um canal apagado).

Pode aussi adcionar ou eliminar canais correngando no botao ADD/DEL no telecomando.

Tambemodecarregar no botaoP.MODEno telecomando para selecionaruma das definiçõesdeimagem.

Pode selecionar o tipo de imagem que melhor corresponda ao requisitos de visualização.

1. Carregue no botão MENU para ver o menu. Carregue no botão ou para selecionar "Imagem" e(before carregue no botão ENTER.
2. Carregue novamente no botão ENTER, para selecionar "Modo". Prima o botão ENTER.
3. Prima o botão ou para selecionar oefeito de imagem desejado. Prima o botão ENTER.

4. Prima o botão EXIT para sair.

5. Dinário: SeLECTIONA uma imagem de alta definição numa sala bem iluminada.

6. Standard: SeLECTIONA uma boa imagem numa sala com condições de iluminação normais.
7. Filme: SeLECTIONA ama boa imagem numa sala escura.
8. Pessoal: Permite ver as suas definições de visualização preferidas. (Consulte "Regular a imagem padrão")

É precisioaabstur o modo de imagem separamente para cada fonte de entrada.

Pode voltar apos价值观es de fabrica das definições de imagem selecionando "Reiniciar". (Consulte "Repor os价值观es de fabrica das definições de imagem" na网页 10)

Regular a imagem padrão

O aparelho tem various programações que permitem controlar a优质的 da imagem.

1. Para selección o efeito de imagem desejado, siga as instruções de "Alterar a imagem padrão" do número 1 ao 3.
2. Carregue no botão ou para selecionar um item em particular. Prima o botão ENTER.
3. Carregue no botão ou para diminuiu ouacular valor de um item em particular. Prima o botão ENTER.

4. Prima o botão EXIT para sair.

5. Contraste: Ajusta a luminosidade e a escuridade entre os objectos e o fundo.
   Brilho: Ajusta a luminosidade do ecra inteiro.

6. Nitidze: Ajusta o contorno dos objectos para que fiquem mais nitidos ou mais esbatidos.
   Cor: Ajusta as cores, tornando-as mais claras ou mais escuras.
7. Matiz (Só no sistemas NTSC): Ajusta a cor dos objectos, tornado-os mais avermelhados ou esverdeados, o que Ihes confere uma aparência mais natural.

Os valore ajustados são guardados consoante o modo de imagem selecionado.

Alterar a tonalidade

Pode seleccionar o tom de cor mais comfortsel para si.

1. Para selección o efeito de imagem desejado, siga as instruções de "Alterar a imagem padrão" do número 1 ao 3, na páginha 9.
2. Carregue no botão ou para selecionar "Tonalidade" e(before carregue no botão ENTER.
3. Carregue no botão ou para selecionar a definicao do tom de cor desejado. Prima o botao ENTER.
4. Prima o botão EXIT para sair.

CoresFr2: as cores ficam mais frias do que no menu "CoresFr1".
CoresFr1: brancos mais azulados.
Normal:brancos naturais.

C.quentes1:brancos mais avermelhados.
C.quentes2:ascoresficam maisquentedesqouenounmua "C.quents1"

Os valore ajustados são guardados consoante o modo de imagem selecionado.

Repor os values de fabrica das definições de imagem

Pode voltar aos valuores de fabrica das definições de imagem.

1. Para selección o efeito de imagem desejado, siga as instruções de "Alterar a imagem padrão" do número 1 ao 3, na párgina 9.
2. Carregue no botão ou para selecionar "Reiniciar" e(before carregue no botão ENTER.
3. Prima o botão EXIT para sair.

A opção "Reiniciar" é definida para cada modo de imagem.

Alterar a Tamanho

Pode的选择ar把这些opçoescarregando simplementnobotão P.SIZE (Picture Size)do电信comando.

Pode selecionar o tamanho de imagem que melhor corresponde ao requisitos de visualização.

1. Carregue no botão MENU para ver o menu. Carregue no botão ou para selecionar "Imagem" e(before carregue no botão ENTER.
2. Carregue no botão ou para selecionar "Tamanho" edeois carregue no botão ENTER.

3. SeLECTIONA opcao que pretende regular, premindo o botao ou . Prima o botao ENTER.

4. Prima o botão EXIT para sair.

5. Wide Automático: Ajusta automaticamente a imagem para o modo "16:9".
   16:9: Ajusta a imagem para 16:9 (modo apropriadto para DVDs ou transmissoes em banda larga).

6. Zoom: Amplia a imagem 16:9 (na direcção vertical) para se fazer ao tamanho do ecra.
   4:3: Predefinição para um filme de video ou transmissão normal.

No modo PC, Component, HDMI apenas o modo "16:9" e "4:3" podem ser ajustados. (Modo "Zoom" não é suportado.)

Selecione carregando no botao ou Utilize o botao ou para deslocar a imagem para cima e para baixo. Depos de selecionar,utilize o botao ou para ampliar ou reduzir o tamanho da imagem numa direcção vertical.

NR Digital:

Se o sinal de transmissão recebido pelo seu tevisor for fraco, pode fazer a funcao de reducao do ruido digital paraaabdar a diminuir os efeitos da electricidade estatica ou de fantasma que possam aparecer no ecran.

Contraste dinâm.:

O contraste dinamico detecta a entrada de sinal visual e ajusta-se paracriar um contraste optimo.

1. Carregue no botão MENU para ver o menu. Carregue no botão ou para selecionar "Imagem" e(before carregue no botão ENTER.
2. Prima o botão ou para selecionar "NR Digital" ou "Contraste dinam." Prima o botão ENTER
3. Prima o botão ou para selecionar "Lig." ou "Deslig". Prima o botão ENTER.
4. Prima o botão EXIT para sair.

Estas funções não tem efeito no modo de PC.

Apresentar a imagem na imagem (PIP)

Carregue repetidamente no botão PIP (Imagem na Imagem) do telecomando para executar e desactivar a funcção "PIP".

Pode aparecer una sub-imagem na imagem principal ou definir o programa ou a entrada de video. Desta forma, pode ver a imagem de um programa definido ou entrada de video de qualquer equipamento ligado com capacidade para aparecer a imagem principal.

1. Carregue no botão MENU para ver o menu. Carregue no botão ou para selecionar "Imagem" e(before carregue no botão ENTER.
2. Carregue no botão ou para selecionar "PIP" e(before carregue no botão ENTER.
3. Volte a carregar no botão ENTER.
   Carregue no botão ou para selecionar "Lig." e(before carregar no botão ENTER.

   PIP está disponible no modo de PC; não está disponible noutros modo.

4. Carregue no botão ou para selecionar " lista de fontes" eOOTS carregue no botao ENTER. Selecione uma fonte da imagem secundaria car regando no botao eoots carregue no botao ENTER. A imagem secundaria pode servir para selecções de fontes发展目标 dependendo da definicao da imagem principal.
5. Carregue no botão ou para selecionar "Posicao" ecedes car regue no botão ENTER. Seleciona uma fonte da imagem secundária car regando no botão ou ecedes carregue no botão ENTER.
6. Carregue no botão ou para selecionar "Prog." e depois car regue no botão ENTER. Pode selecionar o canal que pretende ver na imagem secundária, correngando no botão ou . Prima o botão ENTER. > Pode activar "Prog." se a imagem secundária estiver definira para TV.

7. Prima o botão EXIT para sair.

• Lispa de fontes: SeLECTIONAR una fonte de sinal (A/V externo) para PIP.
• Posão: Utiliza-se para mover a imagem secundária..
  Prog.: Pode mover a sub-imagem.

Definções PIP (O: PIP?).

Sub Principal	TV	Ext.1	Ext.2	AV	S-Video	Component	PC	HDMI
PC	O	O	O	O	O	X	X	X

Se a imagem principal for PC, a imagem secundaria supoaraapanes "TV", "Ext.1", "Ext.2", "AV" e "S-Video". Nascimento, a imagem secundaria nao supoanaenhuma other parte de entrada.
A imagem na janela PIP pode ficar pouco natural se'utilizar o écrá principal para ver um jogo ou um programa de karaoke.

1. Prima o botão STILL para fixar uma imagagem em movimento.

Sera emitido ainda um som normal. Prima novamente para cancelar.
Esta funcao nao funciona se a fonte de entrada for PC.

Pode selecionar o tipo de efeito sonoro especial a utiliser quando vê uma determinada transmissão.

1. Carregue no botão MENU para ver o menu. Carregue no botão ou para selecionar "Som" e(before carregue no botão ENTER.
2. Carregue novamente no botão ENTER, para selecionar "Modo".
3. Seleciono o efeito de som desejado correngando repetidamente no botão ou e(befores corrigue no botao ENTER.

4. Prima o botão EXIT para sair.

5. Standard: SeLECTIONA o modo de som normal.
   Música: Sobrepõe a música as vozes.

6. Filme: Proporción som estéreo excellente para filmes.
7. Discurso: Sobrepoe as vozes a outros sons.
   Pessoal: SeLECTIONA as definições de som personalizadas. (Consulte "Regulacao das programacoes de som" na pagina 12)

Também pode selecionar

estas opções correngando no

botão S.MODE do telecomando.

RegULAÇAO das programações de som

As programações de som podem ser reguladas de acordo com as suas preferências.

1. Carregue no botão MENU para ver o menu. Carregue no botão ou para selecionar "Som" e(before carregue no botão ENTER.
2. Carregue no botão ou para selecionar "Equalizador" edeois carregue no botão ENTER.
3. Carregue no botão < ou > para selecionar um item em particular. Prima o botão ENTER.
4. Prima o botão ou para chegar a programação pretendida. Prima o botão ENTER.
5. Prima o botão EXIT para sair.

Se fazer algumas alteracoes a estas definições, o modo Som muda automaticamente para "Pessoal".

Ajustar Automaticamente o Volume

Cada estação de difusão tem as suas proprias condições de sinal, não传送 por isto fácil ao utiliser ajustar o volume sempre que mudar de canal.Esta funcionalidade permite-lhePRESSuar automaticamente o volume do canal pretendido ao baixar a saída de som quando o sinal de modulação é alto ou aumento a saída de som quando o sinal de modulação é baixo.

1. Carregue no botão MENU para ver o menu. Carregue no botão ou para selecionar "Som" e(before carregue no botão ENTER.
2. Carregue no botão ou para selecionar "Volume auto." e(depais carregue no botão ENTER.
3. Carregue no botão ou para selecionar "Lig." ou "Deslig". Prima o botão ENTER.
4. Prima o botão EXIT para sair.

Ouvir o som da imagem secundária

Se a função PIP estiver activada, pode ouvir o som da imagem secundária.

1. Carregue no botão MENU para ver o menu. Carregue no botão ou para selecionar "Som" e(before carregue no botão ENTER.
2. Carregue no botão ou para selecionar "Selecao do som" e(before o carregue no botao ENTER.
3. Prima o botão ou para selecionar "Sub". Prima o botão ENTER.

4. Prima o botão EXIT para sair.

5. Principal: Utiliza-se para ouvir o som da imagem principal.

6. Sub: Utiliza-se para ouvir o som da imagem secundária.

Pode seleccionar esta opcao se "PIP" estiver na posicao "Lig."

Repor os valuores de fabrica das definições de som

Se Modelo Jogo estiver Lig., a função Redefinir som é activada. Se selecionar a função Reiniciar(before de programar o equalizador, repôse os values de fábrica do equalizador.

1. Carregue no botão MENU para ver o menu. Carregue no botão ou para selecionar "Som" e(before carregue no botão ENTER.
2. Carregue no botão ou para selecionar "Reiniciar" e(before o carregue no botão ENTER.
3. Prima o botão EXIT para sair.

Pode selecionar esta opcao se "Modo Jogo" estiver na posicao "Lig."

Para definir o modo de som, carregue no botão "DUAL".
Quando carrega nesse botão, o modo de som actual aparece no ecra.

	Tipo de.audio	DUAL /2	Predefinição
FM Stereo	Mono	MONO	Mudança automática
	Estéreo	STEREO←→MONO
	Dual	DUAL1←→DUAL 2	DUAL 1
NICAM Stereo	Mono	MONO	Mudança automática
	Estéreo	MONO←→STEREO
	Dual	→MONO←→DUAL1→DUAL 2←→	DUAL 1

Pode acertar o relógio do televisor para que apareça a hora actual quando carregar no botão "INFO". Não pode programar a hora se quiser utilizes os temporizadores Ligar/Desligar automatico.

1. Carregue no botão MENU para ver o menu. Carregue no botão ou para selecionar "Configurar" e(before carregue no botão ENTER.
2. Carregue no botão ou para selecionar "Tempo" e(before carregue no botão ENTER.
3. Carregue no botão ENTER, para selecionar "Acertar relógio".

Para...	Carregue...
Ir para "Hora" ou "Minuto"	Botão « ou » .
Acertar as "Hora" ou "Minuto"	Botão « ou » .
Prima o botão ENTER.

1. Prima o botão EXIT para sair.

Se desigar o cabo de alimentacao, tera de definir novamente o relógio.
Pode también acerar as horas e os minutos correngando nos botões numéricos do telecomando.

1. Carregue no botão MENU para ver o menu. Carregue no botão ou para selecionar "Configurar" e(before carregue no botão ENTER.
2. Carregue no botão ou para selecionar "Tempo" e(before carregue no botão ENTER.
3. Carregue no botão ou para selecionar "Temporizador" e depois carregue no botão ENTER.
4. Carregue repetidamente no botão ou até aparecer a hora desejada (Deslig., 30, 60, 90, 120, 150, 180). Prima o botão ENTER.
5. Prima o botão EXIT para sair.
   Quando o temporizador chegar a 0, o tevisor passaautomaticamente para o modo de espera.

Pode programar os temporizadores Desligar/Ligar para que o televator:

Se ligne automaticamente e sintonize o canal escolhido à hora marcada.
Se desligue automaticamente à hora marcada.

1. Carregue no botão MENU para ver o menu. Carregue no botão ou para selecionar "Configurar" e(before carregue no botão ENTER.
2. Carregue no botão ou para seleccionar "Tempo" e(before carregue no botão ENTER.
3. Carregue no botão ou para selecionar "T. ligado" e(befores carregues no botão ENTER.
4. Carregue no botão ou para acertar a "Hora" e depois car regue no botão para fazer para oproximo passo. Utilize o método acima descripto para definir outros itens. Quando terminar, carregue no botão ENTER para voltar às.
5. Carregue no botão ou para selectionar "T desligado" e(before carregue no botão ENTER.
6. Carregue no botão ou para acertar a "Hora" e(befores carregue no botão paraavarçar para oproximo passo. Utilize o método acima descripto para definir outros itens.
7. Prima o botão EXIT para sair.

Primeiro passo é acertar o relógio do televator.

Pode también acertar as horas e os Minutes correngando nos botões numéricos do telecomando.
Para que os temporizadoresFUNCTION, a definição "Configurar" tem de estar na posicao "Sim".

Quando utilizar o aparecido pela primarya vez, tem de seleccionar o idioma dos menus e indicatoroes presentados no esra.

1. Carregue no botão MENU para ver o menu no eça.

Carregue no botão ou para seleccionar "Configurar" e bereits carregue no botão ENTER.

1. Carregue no botão ou para selecionar "Idioma" e(depais carregue no botão ENTER.
2. Selezione um idioma espécico correstringo repetidamente no botão OU

Prima o botão ENTER.

Pode escolher um de 21 idiomas.

1. Prima o botão EXIT para sair.

Se utilizes una consola como a PlayStation™ ou a Xbox™, pode divertir-se com jogos mais realizas se selección o menu de jogos.

1. Carregue no botão MENU para ver o menu.
   Carregue no botao ou para seleccionar "Configurar" e depois carregue no botao ENTER.
2. Carregue no botão ou para selectionar "Modo Jogo" e depois carregue no botão ENTER.
3. Carregue no botão ou para selecionar "Lig." ou "Deslig". Prima o botão ENTER.
4. Prima o botão EXIT para sair.

Para desligar a consola de jogos e ligar outro dispositivo externo, defina Jogo para Deslig. no menu de configuração.
Se seleccionar o menu TV no Modo Jogo, o ecran treme ligeiramente.
SA opção Modelo Jogo não está disponible no modo TV.
Se Modo Jogo estiver Lig.:

-as opcfoes Modo Imagem e Modo Som mudam
automaticamente para Personalizar e os utilizadores não podem mudar de modo.
- Regule o som'utilizing o equalizador.
- A função Redeifir som é activada. Se selecionar a função Repor(before de definir o equalizador, repêse as respectivas predefinições de fábrica.

Utilizar a funcao Poupar energia

Esta funcao regula o brilho do teilevorsor, para reduzir o consumo de energia. Quando estiver a ver televisao ao note, defina a opcao do modo "Poupanca energ." para "Alta", a fim de reduzir o consumo de energia e o brilho que ofusca os olhos.

1. Carregue no botão MENU para ver o menu no eça.
   Carregue no botão ou para selectionar "Configurar" e(before carregue no botão ENTER.
2. Carregue no botão ou para selecionar "Poupança energia." edeois carregue no botão ENTER.
3. SeLECTIONA opcao requisitea (Deslig., Baixa, Media, Alta) correngando no botao ou . Prima o botao ENTER.
4. Prima o botão EXIT para sair.

Programar o modo de Ecrá azul / SeLECTIONAR a Melodia

Ecrā azul:

Se não estiver a receber nenhum sinal ou se o sinal for muito fraco, um eça azul substitui automaticamente o ruído de fundo no eça. ParaContinuar a ver a imagem em mais condições, defina o modo "Eça azul" para "Deslig."

Melodia:

Poderouvirum sommelodico quando a teilevso éligada ou desligada.

1. Carregue no botão MENU para ver o menu. Carregue no botão ou para selecionar "Configurar" e(before carregue no botão ENTER.
2. Prima o botão ou para selecionar "Ecrã azul" ou "Melodia". Prima o botão ENTER.
3. Prima o botão ou para seleccionar "Lig." ou "Deslig". Prima o botão ENTER.
4. Prima o botão EXIT para sair.

Pode seleccionar una das fontes externas ligadas as tomas de entrada do televator.

1. Carregue no botão MENU para ver o menu.
   Carregue no botão ENTER, para selecionar "Entrada".
2. Carregue novamente no botão ENTER, para selecionar " lista de fontes".

   Quando nenhum dispositoivo externo está ligado ao teilevorer,so está acti vadas as opções "TV", "Ext.1", "Ext.2" em "Lista de fontes".As opções "AV", "S-Video", "Component", "PC", "HDMI"so são activadas quando os respectivos dispositivos está ligados ao teilevorer.

3. SeLECTIONO dispositivo pretendido correngando varias vezes no botao ou . Prima o botao ENTER.
   Carregue no botao SOURCE ate selecionar a fonte de entrada pretendia. O modo TV pode ser selectionado correngando no botao TV ou P / do telecomando, mas nao o pode的选择ar se carregar no botao SOURCE.

Editar os nombres das fontes de entrada

Identifique o disposicao ligado as tomas de entrada para que a selecao de fontes de entrada se torno mais fácil.

1. Carregue no botão MENU para ver o menu.
   Carregue no botão ENTER, para selecionar "Entrada".
2. Carregue no botão ou para selecionar "Editar nome" earethospocarregue no botaoE ENTER.
3. Carregue no botão ou para selecionar o dispositoivo que deseja editor. Prima o botão ENTER.
4. Carregue no botão ou para selecionar o dispositoo requisite. Prima o botao ENTER.
5. Prima o botão EXIT para sair.

A maior dos canais de televisão tém páginas de "teletexto", com informaçõescritas sobre o segunte:

Horários dos programas de televisão.
Servicos informativos e boletins meteorologicos.
Resultados desportivos.
Legends para os deficientes auditivos.

As páginas do teletexto está divididas em seiis categorias:

Secção	Conteudo
A	Número da páginaseLECTIONada.
B	Nome da estatão transmissora.
C	Número da páginactual ou estado da procura.
D	Data e hora.
E	Texto.
F	Informações de estado.

Pode ver a informação de teletexto em qualquer alta, mas o sinal de recepçao tem de ser boa. Caso contrario:

Podem faltar informacoes.
Podem não aparecer algumas páginas.

Aparece a párgina de conteudo. Pode voltar a vê-la em qualquer alta, premindo o botão MENU ( ).

1. Volte a carregar no botão TTX/MIX (1/2).

   O éra minha o programa que está a ser exibido em simultâneo com a páginá de teletexto.

2. Carregue novamente no botão TV(□) para sair do visor TTX.

Se surgir algoçarctar partir no texto aparecido, certificque-se de que o idioma do texto é o mesmo que o idioma no modo do menu "Configurar". Se ambos os idiomas foram differentes, selección o mesmo idioma atraves da opção Text language (Idioma do texto) no menu "Configurar".

Carregue nos botões Theméricos do telecomando para introduzir directamente o número da páginá:

1. Introduza o número de páginá de tres digitos, fornecido no conteúdo, premindo os botões numéricos correspondentes.
2. Se a páginas selecionada estiver ligada a variedas páginas secundarias, as páginas secundarias são-presentadas em sequência. Para fixar a visualização de uma páginadeterminada,carregue em-(-（）. Carregue novamente em-(-（） para recomeçar.
3. Utilizar as varias opções de visualização:

Para ver...	Carregue em...
A informação do teletexto e a transmissão normal	TTX/MIX ( ③/ ②)
Texto oculto (respostas a jogos de perguntas e respostas, por exemplo)	INFO ( ②)
O érá normal novamente	INFO ( ②)
Uma páagina secundária, introduzindo o número de 4 digitos respectivo	ADD/DEL ( ③)
A páagina segunte	P ⓷ ( ③)
A páagina anterior	P ⓹ ( ③)
Letras com o dobro do tamanho na:	SLEEP ( ③)
• Metade superior do écrã	• Uma vez
• Metade inferior do écrã	• Duas vezes
Ecrã normal	• Três vezes

Os various tópicos incluíos nas páginas de teletexto são codificados por cores e podem ser selecionados premindo os botões coloridos no controlo remoto.

1. Faça aparecer a págin de conteudos do teletexto correngando no botão TTX/MIX (1/2).
2. Carregue no botão com a cor correspondente ao típico que quer的选择ar (Os típicos disponíveis aparecem listados na LINHA de informações de estado).
3. Carregue no botão Vermelho para ver a páginá anterior.
   Carregue no botão Verde para ver a páginá seguente.
4. Carregue novamente no botão TV( ) para sair do visor de texto.

Configurar o software do PC (Baseado no Windows XP)

Seguem-se as definições do visor do Windows para um computador típico. Os ecranis reais do seu PC pode ser differsente, dependendo da versão do Windows e da placá de video. Em quase todos os casos, mesmo que os ecranis reais tenham um aspecto diferente, aplicá-se a mesma informação de configuraçãobineira. (Casó contrário,contacte o fabricante do computador ou o distribuidor da Samsung.)

1. Primeiro, clique em "Control Panel" no menu Iniciar do Windows.
2. Quando o éráreferente ao Painel de controlo for aparecido, clique em "Appearance and Themes",sendo apareça uma caixa de dialogo.
3. Undo o éráreferente ao Painel de controlo for aparecido, clique em "Display",传送oupresentadauma caixa dedialogo.
4. Navegue para o separator "Settings" na caixa de dialógo Visualização. A definição correcta de tamanho (resolução): Ideal- 1360 X 768 Se estiver disponível uma opção de frequência vertical na caixa de dialógo das definções do monitor, o valor correto está "60" ou "60 Hz". Caso contrário, clique em "OK" e feche a caixa de dialógo.

Modo de visualização

A posicao o tamanho do ecrar variam de acordo com o tipo de monitor do PC e a respectiva resolution. Recomendam-se as resolutions individas naabela. (Todas as resolutions entre os limites suportados são validas)

Modo	Resolução	Frequência horizontal (kHz)	Frequência vertical (Hz)	Frequência do relógio em pixels (MHz)	Polaridade de sincronização (H/V)
IBM	640 x 480	31,469	59,940	25,175	- / -
	720 x 400	31,469	70,087	28,322	- / +
VESA	800 x 600	37,879	60,317	49,500	+ /+
	1024 x 768	48,364	60,000	65,000	- / -
	1024 x 768	56,476	70,069	75,000	- / -
	1360 x 768	47,712	60,015	85,800	+ /+

Modo entrelacado não é suportado.
O televisor pode não funciona correctamente se seleccionar um这对于 video não padrão.
HDMI/DVI não suporta a funcção PC.
São suportados os modos Separado e Composto. SOG não é suportado.

Carregue no botão PC do tele comando para selecionar o modo PC.

Sintonizaçãobinecaefina da imagem(Bloq.imagem):

O objectivo da regulação da qualidade da imagem é reduzir o ruido da imagem. Se não consuer retrir o rudo fazendo apenas a sintonização boa, regule a frequência o melhor possivel e volté a fazer a sintonização boa. Depos de ter reduzido o rudo, volta a regular a imagem de forma a ficar alinhada no centro do ecran.

1. Predefinição: Carregue no botão PC para selecionar o modo PC.
2. Carregue no botão MENU para ver o menu.

Carregue no botão ou para seleccionar "Configurar" earethospo
Carregue no botao ENTER.

1. Carregue no botão ou para selecionar "PC" e deposito Carregue no botão ENTER.
2. Carregue no botão ENTER para selecionar "Bloc. imagem".
3. Carregue no botão ou para selecionar "Grosso" ou "Fino" e(before Carregue no botão ENTER.
4. Carregue no botão < ou > para regular a优质的 do ecra.
   Carregue no botão ENTER.
5. Prima o botão EXIT para sair.

Alteracao da posicao da imagem (Posicao):

Ajuste a posicao do ecran do PC se nao couber no ecran do tevisor.

1. Siga as instruções de "Sintonizaçãobineira eina da imagem (Bloq.imagem),do número 1 ao 3.
2. Carregue no botão ou para selecionar "Posicao" e(befores carregues no botao ENTER.
3. Carregue no botão ou para regular a posicao vertical. Carregue no botao ou para regular a posicao horizontal. Carregue no botao ENTER.
4. Prima o botão EXIT para sair.

Inicialização das programações de imagem (Repor imagem):

Pode substituir todas as programações de imagemços价值观es de fabrica.

1. Siga as instruções de "Sintonizaçãobineira eina da imagem (Bloq.imagem),do número 1 ao 3.
2. Carregue no botão ou para seleccionar "Repor imagem" e deposito carregue no botão ENTER.
3. Prima o botão EXIT para sair.

Ajustar automaticamente o érá do PC (Ajuste auto.):

A funcao Auto adjustment (Ajuste auto.) permite ao esra do PC fazer o ajuste automatico do sinal de entrada de video do PC. Os values de Fine (Fina), Coarse (Normal) e Position (Posicao) sao ajustados automaticamente.

1. Siga as instruções de "Sintonizaçãobineira eina da imagem (Bloq.imagem),do número 1 ao 3.
2. Carregue no botão ou para selecionar "Ajuste auto." e(before) é depositou carregue no botão ENTER.
3. Prima o botão EXIT para sair.

Resolução de problemas: Antes de contactar os serviços de assistência

Sem som nem imagem	• Verifique se o cabo de alimentação está ligado a uma tomada de parede. • Não se esqueça deregarar nos botões no parte da fronte do teletóvor. • Verifique as programações de contraste e brilho da imagem. • Verifique o volume.
Imagem normal, sem som	• Verifique o volume. • Prima o botão MUTE no telecomando.
Sem imagem ou imagem a preto e branco	• Regule as programações de cor. • Verifique se o Sistema de transmissão selecionada está correto.
Interferências no som e na imagem	• Tente identIFICar o aparecido eletrico que está a provocar interfériências no seu aparecido e afaste-o. • Ligue o aparecido a uma tomada diferente.
Imagem esbatida ou com chuva, som com distorções	• Verifique a direção, localização e ligações da antenna. Estas interferências ocurrem normalmente devo à utilização de uma antenna interna.
O telecomando não funciona	• Substitua as pilhas do telecomando. • Limpe a parte superior do telecomando (janela de transmissão). • Verifique os terminais das pilhas.
Aparece a mensagem "Verificar cabo sinaí".	• Verifique se o cabo de sinal está correto; correto é correto. • Verifique se o PC ou as fontes de video está ligados.
No modo PC, aparece a mensagem "Função Não Disponível".	• Verifique a resolutione maior e a frequência do transformador de video. • Compare these values com os dados nos modos deleysseção.

O paine TFT LCD utilizes um paine constituito por sub-pixeis (3.133.440) cuja producao exige uma Tecnologia sofisticada. No entanto, o eça poderá aparecer近些 gins pixeis brilhantes ou esuros. Estes pixeis não terao qualer interferencia no desempo do produits.

\section*{Característicatsécnicas e ambientais}

Nome do Modelo	LE23R7
Tamanho doOCR (Diagonal)	23 polegadas
Fonte de alimentação	AC 220-240 V, 50 Hz
Consumo de energia	100 W
PC Resolução	1360 x 768 @ 60 Hz
Som
Saida	3 W x 2
Dimensões (L x P x A)
Caixa	594 x 75 x 421 mm
Com base	594 x 216 x 476 mm
Peso
Com base	7,6 kg
Considerações Ambientais
Temperatura de funcaoamento	10 °C a 40 °C (50 °F a 04 °F)
Humidade de funcaoamento	10 % a 80 %, sem condensation
Temperatura de armazenamento	-20 °C a 45 °C (-4 °F a 3 °F)
Humidade de armazenamento	5 % a 95 %, sem condensation

O projet e as espécificações está sujeitos a mudança sem prévio aviso.
Este dispositivo é um aparelho digital de Classe B.

Summario

COLLEGAMENTO E PREPARAZIONE DEL TELEVISORE
