Producttype	LCD-televisie
Merk	SAMSUNG
Model	LE-23R71B
Schermdiagonaal	23 inch
Aanbevolen pc-resolutie	1360 x 768 @ 60 Hz
Voeding	AC 220-240 V, 50 Hz
Stroomverbruik	100 W
Afmetingen met voet (B x D x H)	594 x 216 x 476 mm
Afmetingen zonder voet (B x D x H)	594 x 75 x 421 mm
Gewicht met voet	7,6 kg
Audio-uitgang	3 W x 2
Aansluitingen	Antenne, pc (D-Sub), audio pc, HDMI/DVI, SCART, RCA, S-Video, component, hoofdtelefoon
Belangrijkste functies	PIP, teletekst, spelmodus, energiebesparing, persoonlijke beeld/geluid instelling
Bedrijfstemperatuur	10 °C ~ 40 °C
Bedrijfsvochtigheid	10 % ~ 80 %, niet condenserend
Onderhoud en reiniging	Gebruik een zachte, droge doek. Gebruik geen chemische middelen.
Veiligheid	Niet blootstellen aan vocht, niet de behuizing openen. Voor reiniging stekker uittrekken.
Reserveonderdelen en repareerbaarheid	Voet, afstandsbediening, batterijen. Reparatie door gekwalificeerde technicus.
Algemene informatie	TFT LCD-scherm met subpixels. Ontwerp en specificaties onder voorbehoud.

Veelgestelde vragen - LE-23R71B SAMSUNG

Hoe kan ik zenders automatisch opslaan?

Druk op MENU, selecteer Kanaal en dan Auto opslaan. De tv zoekt en slaat alle beschikbare zenders op. U kunt ook op AUTO PROG van de afstandsbediening drukken.

Hoe stel ik een persoonlijk beeld in?

Ga naar MENU > Beeld > Modus, kies Aangepast. Stel vervolgens Contrast, Helderheid, Scherpte, Kleur en Tint in naar uw wens.

Hoe gebruik ik de PIP-functie?

Druk op PIP op de afstandsbediening om te activeren. Via MENU > Beeld > PIP kunt u de secundaire bron, positie en programma kiezen. De PIP-functie is alleen beschikbaar in de pc-modus.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of de batterijen niet leeg of verkeerd geplaatst zijn (let op polariteit +/-). Zorg ervoor dat er geen obstakels de sensor blokkeren en dat er geen tl-lamp in de buurt is. Vervang de batterijen indien nodig.

Hoe activeer ik de spelmodus?

Ga naar MENU > Configuratie > Spelmodus en selecteer Aan. Deze modus optimaliseert beeld en geluid voor spelconsoles. Schakel het uit voordat u een ander apparaat aansluit.

Hoe verminder ik het energieverbruik?

Gebruik de functie Eco-modus in MENU > Configuratie > Eco-modus. U kunt kiezen uit Uit, Laag, Gemiddeld of Hoog om de helderheid en het verbruik te verlagen.

Hoe sluit ik een computer aan?

Sluit een D-Sub-kabel van de pc aan op de PC (PC IN)-aansluiting van de tv en een stereo-audiokabel op de AUDIO (PC IN)-aansluiting. Selecteer de bron PC via SOURCE of de afstandsbediening.

Hoe stel ik de klok in?

Ga naar MENU > Configuratie > Klok. Stel de uren en minuten in met de ▲/▼ toetsen en bevestig met ENTER. De klok moet ingesteld zijn om timers te gebruiken.

Hoe gebruik ik teletekst?

Selecteer een zender die teletekst uitzendt, druk op TTX/MIX op de afstandsbediening. Gebruik de cijfertoetsen om een paginanummer in te voeren of de kleurtoetsen voor Fastext-onderwerpen.

Wat moet ik doen als het beeld sneeuwt of onscherp is?

Controleer de richting en aansluitingen van uw antenne. Dit probleem wordt vaak veroorzaakt door een binnenantenne. Probeer de antenne opnieuw te richten of gebruik een buitenantenne. U kunt ook Digitale ruisonderdrukking inschakelen in het beeldmenu.

GEBRUIKSAANWIJZING LE-23R71B SAMSUNG

Contact Samsung wereldwijd

Wanner u suggesties of vragen heeft met betrekking tot Samsung producten,gelieve contact op te nemen met de consumenten Dienst van Samsung.

Contacte con SAMSUNG WORLD-WIDE

Voorzorgsmaatregelen bij weergave van stilstaand beeld

Stilstaande beelden können permanente schade aan uw TV-schem toebrengen.

Laat nert langer dan 2 uer en stlaand beeld op het LCD-scherm staan, dat kan namelijk beedretentie veroorzaken.

Beeldretentie wordt ook wel inbranden genoemd.

Verlaag bij de weergave van een stilstaand beeld de helderheid en het contrast om beeldretentie te voorkomen.

Alu gedurende langere tijd naar uw LCD-tv kijkt terwijl het beeld in 4:3-formaat wordt weergegeven, kunnen aan de linker- en

rechterkant en in het midden van het scherm randen acheterblijven. Dit worden vorooraakt door de verschillen in lichtemissie op

het scherm. Het afspelen van eenDVD of een computerspel kan hetzelfde effect hebben.

Schade ontstaan door het bovengenoemde effect valt nicht onder de garantie.

• Het gedurende langereijd weergeven van stilstaande beelden vanDVD's of computerspellen kan (gedeeltelijke) scherminbranding tot gevolg

heben. Om dit te voorkomen kurz u tijdens het weergeven van stilstaande beelden de helderheid en het contrast verminderen.

Lijst met onderdelen 2
De standard installeren 2
De muurbevestigingsbeugel installeren 2
Overzicht van het bedieningspaneel 3
Overzicht van het aansluitpaneel 4
Overzicht van de afstandsbediening 5
■ Batterijen in de afstandsbediening plaatsen 6
In - en uitschakelen 6
Televisie in standby-modus zetten. 6
Plug & Play 6

KANALEN INSTELLLEN

■ Kanalen automatisch opslaan 7
■ Kanalen handmatig opslaan 8
■ Kanalen wizigen 8

BEELD INSTELLLEN

■ De beeldstandaard aanpassen 9
Aangepast beeld instellen 9
■ De kleurtint wizzigen 10
De beeldinstellungen terugstellen\ aar de standarda fabrieksinstellungen 10
Het beeldformat selecteren 10
■ Digitale geluidsonderdrukking / Dynamisch contrast.... 11
■ Beeld-in-Beeld (PIP) 11
■ Beeld stilzetten 12

GELUID INSTELLLEN

■ De geluidsstandaard wijzigen 12
■ De geluidsinstellungen aanpassen 12
Het volume automatisch aanpassen 13
Het geluid van het subbeeld weergeven. 13
- De geluidsinstellungenteringstellen naer de standaard fabrieksinstellungen. 13
■ Geluidsmodus selecteren 13

TIJD INSTELLLEN

De huidigeijd instellen en weergeven 14
Standby-klok instellen 14
De tevisie automatisch aan uitschakelen 15

Taal kiezen. 15
■ De Spelmodus gebruiken 16
■ De functie spearstand gebruiken. 16
Blauwe schermmodus instellen / Melodie selecteren 16
■ De bron selecteren 17
■ De namen van de ingangsbron bewerken 17

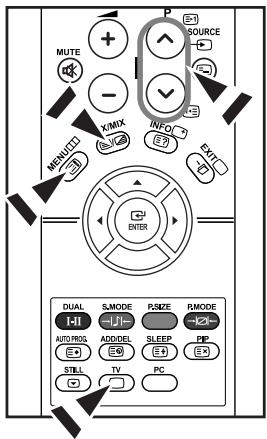

TELETEKSTFUNCTIE GEBRUIKEN

Teletekestdecoder 17
Teletekstinformatie weergeven 18

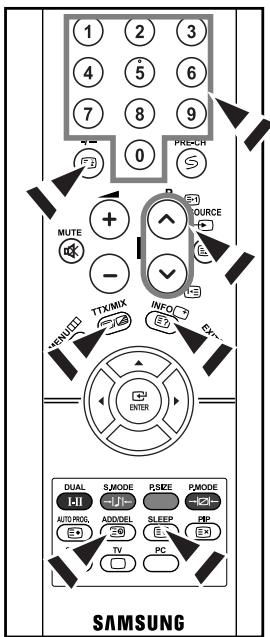

■ Specifieke teletekstpagea selecteren 18
Fastext gebruiken om een teletekstagina te selecteren 19

PC INSTELLLEN

Uw software installeren (gebaseerd op Windows XP) 19
Weergavemodus (PC) 19
■ De PC selecteren 20

TIPS VOOR GEBRUK

Problemen oplossen: voordat u contact opneemt met de technische Dienst.....21
Technische specificaties en milieu 21

Symbolen

Belangrijk

Opmerking

Knop Eenmaal

drukken

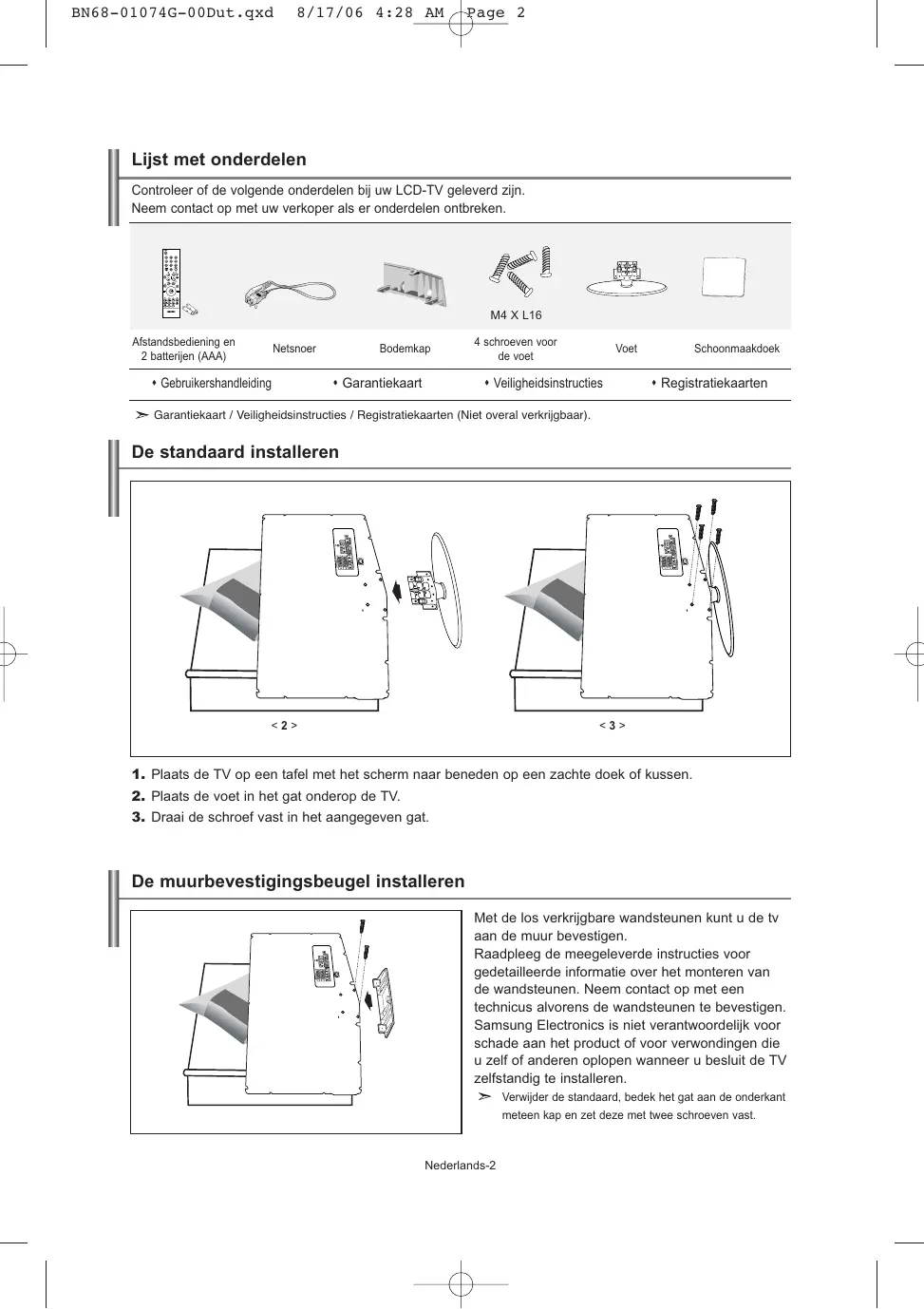

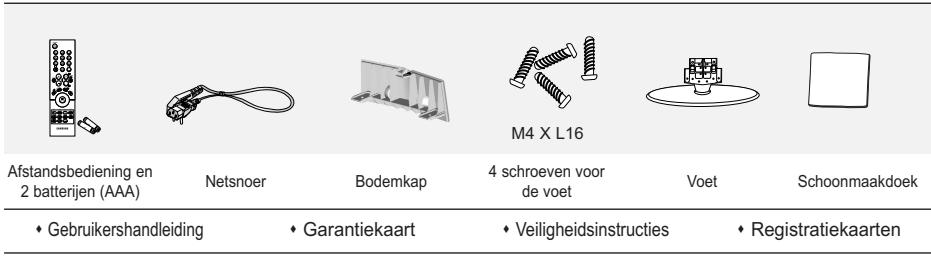

Lijst met onderden

Controller of de volgende onderdelen bij uw LCD-TV geleverd+zijn.
Neem contact op met uw verkoper als er onderdelen ontbreken.

Garantiekaart / Veiligheidsinstrumentes / Registratiekaarten (Niet overal verkrijgbaar).

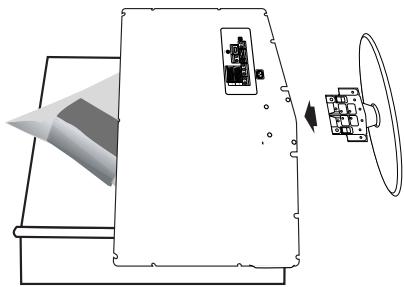

De standard installeren

<2>

<3>

1. Plaats de TV op een tafel met het scherm waar beneden op een zachte doek of kussen.
2. Plaats de voet in het gat onderop de TV.
3. Draai de schroef vast in het aangegeven gat.

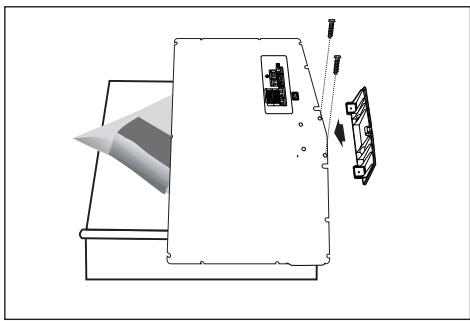

De muurbevestigingsbeugel installeren

Met de los verkrijigbare wandsteunenkest u de tv aan de muur bevestigen.

Raadpleeg de meegeleverde instructies voor gedetailleerde informatie over het moneren van de wandsteunen. Neem contact op met een technicus alvorens de wandsteunen te bevestigen. Samsung Electronics is Niet verantwoordelijk voor schade aan het product of voor verwondingen die u zich of anderen oplopen wanner u besluit de TV zichstandig te installereren.

Verwijder de standard, bedek het gat aan de onderkant meteen kap en zet deze met twee schroeven vast.

De kleur en vormgeving van het producturen affankelijk van het model varieren.

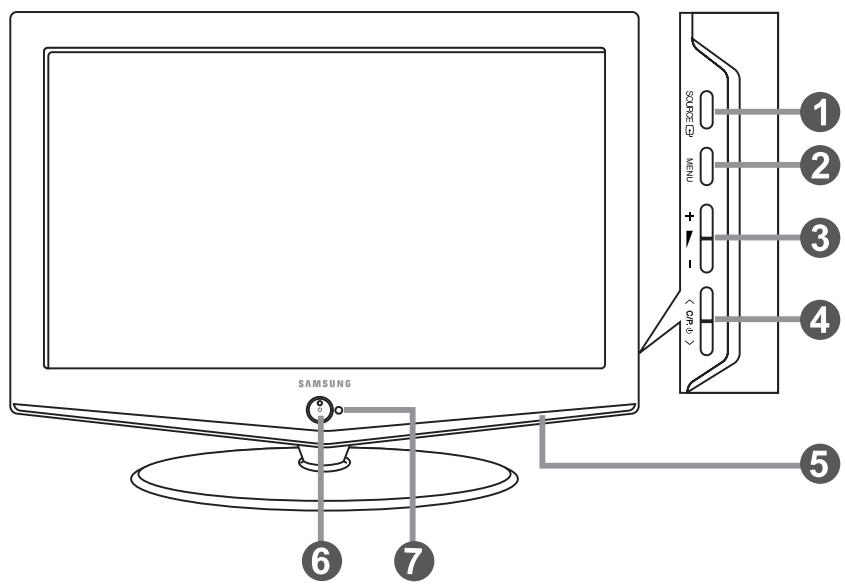

SOURCE

Schakelen:tussen alle beschikbare ingangsbronnen. (TV,Ext.1,Ext.2,AV,S-Video,Component,PC,DVI). Gebruik deze knop in het schermmenu zoals u de knop ENTER gebruikt op de afstandsbediening.

2 MENU

Druk op de toets om op uw scherm het menu met de functies van uw tevisie te bekijken.

3 +▶

Hiermee sunt u het volume verlagen of verhogen. Gebruik de knoppen + in het schermmenu zoals u de knoppene en gebruikt op de afstandsbediening.

4

Druk op de afstandsbediening om van kanaal te veranderen. Gebruik de knappen in het schermmenu zoals u de knappen en gebruikt op de afstandsbediening. (Zonder de afstandsbediening kut u de TV inschakenen door de kanaaltoetsen in te drukken.)

Luidsprekers

(Stroom)

Druk op de toets om de television aan en uit te zetten.

Controleampje stroom

Knippert en gaat UIT als de stroom ingeschakeld is enlicht op bij de modus stand-by.

Sensor voor de afstandsbediening

Richt de afstandsbediening op dit punt op de TV.

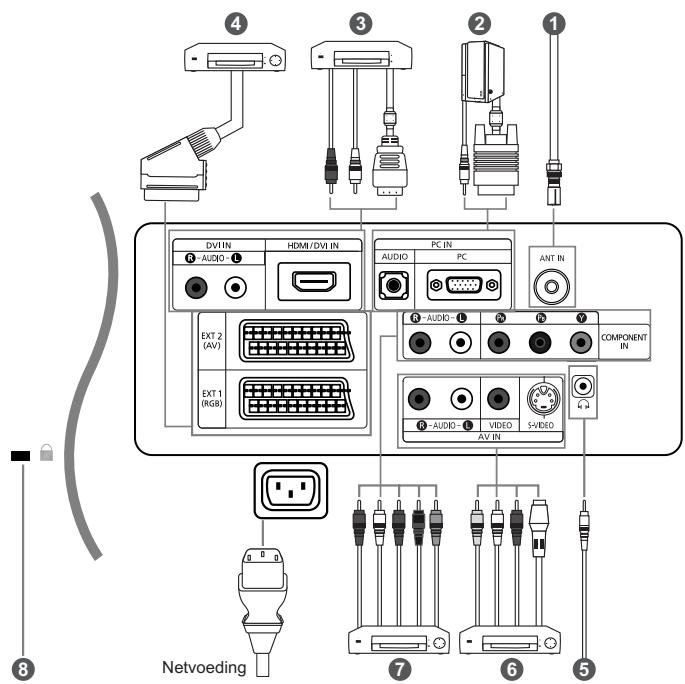

Wanner u een extern apparaat aansluit op de tv moet het toestel zich uitgeschakeld.
Zorg bij het aansluiten van een externe aansluiting dat de kleuren van de aansluiting en de kabel overeenkomen.

Aansluiten op anteenne of kabeltelevisienetwork (afhankelijk van het model)

Voor de juiste weergave van tv-kanalen moet het toestel een signal ontvangen via een van de volgende bronnen:

• Een buitenantenne / Een kabeltelevisienetwork / Een satellietnetwork

Computer aansluiten

• Sluit de une uitgang van de D-Sub-kabel (optioneel) aan op "PC (PC IN)" aan de weiterijde van uw set en sluit de andere uitgang van de kabel aan op de videokaart van uw computer.
• Sluit de stereo-audiokabel (optioneel) aan op "AUDIO (PC IN)" aan dechyterzijde van uw tv/monitor en het andere uiteinde op "Audio Out" van de geluidskaart van uw computer.

3 Het aansluiten van HDMI/DVI

• Ondersteunt verbindungen met audiovisuale apparatuur die met HDMI verbunden kan worden (set top boxes,dvd-spelers, audiovisuale ontvangers en digitale tv 's).

-Voor een HDMI -HDMI aansluiting is geen extra audio-aansluiting nodig.

Wat is HDMI?

• Met HDMI ('High Definition Multimedia Interface')kunnen hoge-definite digitaile videogegevens en Meerdere kanalen met digitale audio (5.1 kanalen) worden uitzoegenand.
• De HDMI/DVI-uitgang onderstunt een DVI-aansluiting op externe apparatusu met een geschiktke kabel (niet meege-verteh).Het HDMI-appaarat is kleiner dan de DVI:Verder is bij HDMI die coderingsfunctie HDCP ('High Bandwidth Digital Copy Protection';digitale kopierbeveiliging met große bandbrechte)geinstalleel er worden digitale audio vaneer-mere kanalen onderstund.
  Voor deze verbinding dient u gebruik te make n van een DVI-naar-HDMI-kabel of van een DVI-HDMI-aanbieder en de "R -AUDIO-L"terminal op DVI te zetten voor geluidsweergave.
• Wanner u dit product via HDMI of DVI aansluit op bijvorebild een Set Top Box,dvd-speler of spelcomputer, zorg er dan voor dat de video-uit gang compatibel ingesteld is zoals weergegeven in de onderstaande tabel. Als u dit Niet doet kan het beeld storen,gebroken zijn of zelfs ontbreken.

4 Het aansluien van een Set-Top Box, VCR of DVD

• Sluit de VCR- of DVD- SCART-kabel (optioneel) aan op de SCART-aansluiting van de videorecorder ofDVD-speler.

6 Externe Audio/Video-apparatuur aansluiten

• Sluit een RCA-(optioneel) of S-VIDEO-kabel (optioneel) aan op de externe audio- of videoapparatuur, zoals een videorecorder, DVD-speler of camcorder.
• Sluit de stereo-audiokabel (optioneel) aan op "R - AUDIO - L" aan dechterkant van uw toestel en de andere uiteinden op de correspondende uitgangen van het A/V-apparaat.
• Op de hoofdtelefoonuitgang ( 5 ) aan dechterzijde van de tv/monitorUNT u een hoofdtelefoon aansluiten. Wanner de hoofdtelefooN is aangesloten worden de ingebouwde luidsprekers uitgeschakeld.

7 Het aansluiten van apparatuur (DTV/DVD)

• Sluit het ene uiteinde van de videokabels (optioneel) aan op de correspondenderende uitgangen ("PR", "Pb", "Y") aan dechterzijde van de tv/monitor en het andere uiteinde op de correspondenderende video-uitgangen van de DTV of DVD-speler.
• Als u zowel de Set-Top Box als de DTV (of DVD) wilt aansluiten, moet u eerst de Set-Top Box met de DTV (of DVD) verbinden en verrolgens de DTV (of DVD) met het aansluitpunt ("PR", "Pb", "Y") op uw toestel.
• De Y-, PB- en PR-aansluitpunten op uw apparatuur (DTV of DVD) worden soms aangegeven als Y, B-Y en R-Y, of Y, Cb en Cr.
• Sluit het ene uiteinde van RCA audiokabels (optioneel) aan op de uitgangen "R - AUDIO - L" aan de achterzijde van de set en het andere uiteinde op de corrispondente audio-uitgangen van de DTV of DVD-speler.
• Deze LCD-TV geeft een optimaal beeld waar in de modus 720p.

Kensington-slot

• Het Kensington-slot (optionel) is een vergrendeling waarmee u het systeme fysiek Aunt vastzetten voor gebruik in het openbaar.
• Als u een slot wilt gebruiken neemt u contact op met de dealer bij wie u de tv hebt aangeschaft.

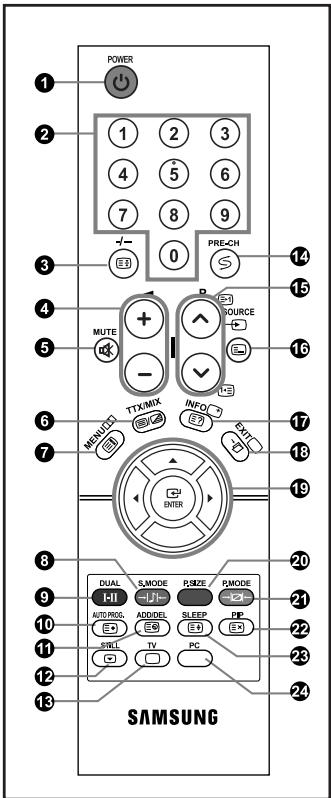

Overzicht van de afstandsbediening

1 Standby-toets voor de teilevisie
2 Nummertoetsen voor directe kanaalkeuze
Kanaal kiezen met eén/twee cijfers
4 Meer volume Minder volume
Geluid tijdelijk uitzetten
Geeft het hoofdmenu wee.
Geluidmodus-keuze
Geluideffect-keuze
Druk op de toets om de geselecteerde televisie- en kabelkanalen automatisch op te slaan
1 Gebruik deze om kanalen in het geheugen op te sloan of te wissen
Beeld bevriezen
13 Selecteer direct de TV-modus
Vorig kanaal
P : Volgend kanaal P : Vorig kanaal
16 Invoer video selecteren
17 Beeldinstellingen weergeven
16 Het schermmenu aflsuiten
Muisaanwijzer in het menu bedieren

20 Beeldformaat kiezen
2 Beeldstandaard selectoren
2 Beeld-in-beeld aan /uit
3 Automatisch uitschakelen
2 Selecteer direct de PC-modus

Telektstfuncties

3 Teletekst Vasthonden
Teletekst display/ teletekstinformatie en normale uitzending tegelijk op scherm
7 Telelekt index
10 Teletekst opslaan
Teletekt sub-page
13 18 Verlaat het teletekstschem
15 P: Teletekt volgende网页
P: Teletekt vorige网页
Telektstmodus selecteren (overzicht of Flof)
17 Teletekst weergeven
Teletekst annuleren
Telektstformaat selecteren
Onderwerp

Fellicht kan de werking van de afstandsbediening beinvloeden.

Batterijen in de afstandsbedieningplaatsen

1. Verwijder het klepje.

2. Plaats twee AAA batterijen.

Zorg ervoor dat de "+" en "-" uiteinden van de batterijen overeenkomen met de afbeelding in hetvakje.

1. Plaats het klepje waar terug.

Verwijder de batterijen enbewaar ze op een koele, droge plaats, indien u de afstandsbediening langere lijn nicht gebruikt. De maximale werkingsafstandussen de TV en afstandsbediening bedraagt circa 7 meter. (Bij een normala gebruik van de TV gaan de batterijen ongeveer een jar mee.)

Als de afstandsbediening nicht werkt, contrôleert u het volgende:

1. Is de stroom van de televisione ingeschakeld?
2. Hebt u de plus- en minpolen van de batterijen verwisseld?
3. Zijn de batterijen leeg?
4. Is er een stroomonderbreking of is het netsnoer nicht aangesloten?
5. Schijnt er speciala fluorescerendlicht of neonlicht in de buurt?

In - en uitschakelen

Het netsnoer is bevestigd aan de achterzijde van de tv/monitor.

1. Steek de stekker in een geschikt stopcontact.

De stand-by-indicator op het voorpaneel gaat branden.

1. Druk op de AAN/UIT-knop 日 aan de voorzijde van de set.

   Het programme waar u hetIRSTaar heb gekeken,wordt automatisch opnieuw geselecteerd.

2. Druk op de cijfertoetsen (0 9) of de toets kanaal omhoog/omlaag ( /) op de afstandsbediening of op toets < C / P. > aan de rechterzijde van de TV.
   Wanner u de TV de eerste keer inschakelt, worden u gevraagd de taal te kiezen waarin de menu's moeten worden weergegeven.

3. Druk nogmaals op om het toestel UIT te schakelen.

Televisie in standby-modus zetten

U(Int de TV in de stand-by stand zetten ter vermindering van het energieverbruik.

De stand-by stand kan handig+zijn als u tijdelijk wilt stoppen met kijknen (tijdens het eten bijvoorbeeld).

1. Druk op de POWER toets van de afstandsbediening.

Het beeldschemaat gaui en een rood standbylampje verschijnt aan de voorkant van uw apparaat.

1. Druk nogmaals op de POWER , op een cijfertoets (0 9) of de programmatoets/P-toets ( /) om de tv/monitor waar aan tezetten.

Laat de TV Niet gedurende langereijd in de standby-stand staan (zoals tijdens vakanties en dergelijke).

U kurz het Beste de stekker uit het stopcontact halen en de antennne ontkoppelen.

Plug & Play

Plug & Play

Wonneer de tv voor het eerst worden ingeschakeld, worden automatisch enkele basisinstellenen na elkaar uitgevoerd. De volgende instellenen zijn beschikbaar.

1. Druk op de POWER toets van de afstandsbediening. Het bericht "Plug & Play" worden weergegeven.
2. Kies de juiste taal door op de of toets te drukken. Druk op ENTER om uw keuze te bevestigen.
3. Het bericht "Antenne-ingang controlleren" worden weergegeben. Druk op "OK". Druk op ENTER.

Controller of de antennekabel goed is aangesloten.

1. Kies de juiste land door op de of toets te drukken.

Druk op ENTER om uw keuze te bevestigen.

1. Het menu "Automatisch opslaan" worden weergegeven door "Start" te kiezen. Druk op ENTER.

Het Zoeken maar een kanaal start en stopt automatisch.

Nadat alle beschikbare kanalen zijn opgeslagen, worden het menu "Klok instellen" weergegeben.

Druk op ieder gewenst moment op de toets ENTER om het opslaan te onderbreken.

1. Druk op ENTER.

Selecteer "Uur" of "min" door te drukken op de of toets.

Stel "Uur" of "min" in door te drukken op de of toets.

U kurz de uren en minutes ook rechtsstreeks met de cijfertoetsen op de afstandsbediening instellen.

1. Druk op ENTER om uw instelling te bevestigen.

Taalkeuze: Selecteer uw taal.
Land: Selecteer uw land.
Automatisch opslaan: Zoekt automatischaar beschikbare kanalen in het lokale gebied en slaat deze op.
Klok instellen: Stelt de TV-klok in op de lokaleijd.

Als u besoin functie wilt herstellen...

1. Druk op de toets MENU voor weergave van het menu. Druk op de of toets om "Instellingen" te selecteren en druk verzolgens op ENTER.
2. Druk nogmaals op de toets ENTER om "Plug & Play" te selecteren.
3. Hiermee worden de instellen gen gewijzigd of opnieuw ingesteld.

• Kanalen automatisch opslaan
• Kanalen handmatig opslaan (zie pagina 8)
• Kanalen wizzigen (zie pagina 8)

U kurz zoekenaar de beschikbare frequencies (deze zich afhankelijk van het land waar u woont). Automatisch toegewezen programmanummers komen möglichn Niet overeen met de feitelijke of gewenste programmanummers. U kurz nummers darüber handmatig rangschikken en ongewenste kanalen wissen.

1. Druk op de toets MENU voor weergave van het menu.

Druk op de of toets om "Kanaal" te selecteren en druk cervolgens op ENTER.

1. Druk nogmaals op de toets ENTER om "Land" te selecteren.
2. Kies de juiste land door op de of toets te drukken.

Druk op ENTER om uw keuze te bevestigen.

1. Druk op de of toets om "Automatisch opslaan" te selecteren en druk cervolgens op ENTER.
2. Druk op ENTER.

Het toestel slaat nu alle beschikbare kanalen op.
U kunt altd op de toets ENTER drukken om te stoppen met het opslaan van kanalen en terug te keren aan het menu "Kanaal".

1. Nadat alle beschikbare kanalen zichy opgeslagen verschijnt het menu "Sorteren".

Kanalen können automatisch worden opgeslagen door eenvoudigweg op de toets AUTO PROG. op uw afstandsbediening te drukken.

U kurz maximaal 100 tv-kanalen opslaan, waaronder kanalen die via kabelnetwerken worden ontvangen. Bij het handmatig opslaan van kanalen kurz u het volgende kiezen:

Of u een gezonden kanaal al dan nicht opslaat.
Welke programmanummers u aan de opgeslagen kanalen toewijst.

1. Druk op de toets MENU voor weergave van het menu.

Druk op de of toets om "Kanaal" te selecteren en drukervolgens op ENTER.

1. Druk op de of toets om "Handm. opslaan" te selecteren en druk verwolgens op ENTER.
2. Druk nogmaals op de toets ENTER om "Programma" te selecteren.
3. Om een programmanummer aan een kanaal te koppelen, zoekt u met de of toets het juiste nummer en cervolgens drukt u op ENTER.

U kunt ook het programmanummer instellen door op de cijfertoetsen van de afstandsbediening te drukken.

1. Druk op de of toets om "Kleursysteme" te selecteren en druk verwolgens op ENTER.
2. Selecteer de standardkreur die u wilt door op de of toets te blijven drukken enervoigens op ENTER te drukken.
3. Druk op de of toets om "Geluidssysteme" te selecteren en druk verwolgens op ENTER.
4. Selecteer het gewenste standardgeluid door op de of toets te blijven drukken en verzolgens op ENTER te drukken.

Als er geen geluid is of als het geluid verrormd is, selecteert u nogmaals de gewenste geluidsstandaard.

1. Als u het nummer weet van het kanaal dat u wilt opslaan, drukt u op de toets of om "Kanaal" te selecteren. Druk op de toets ENTER. Selecteer C (Antenne) of S (kabel) door te drukken op de toets of .

Druk op de toets om een kanaal te selecteren.

Selecteer het gewenste nummer door op of te drukken en aansluitend op ENTER.

Kanaalmodus: P (Programmamodus), C (Antennemodus), S (Kabelkanaal)

U kunt ook een kanaal instellen met de numerieke toetsen op de afstandsbediening.

1. Als u de kanaalnummers nicht weet, drukt u op de toets of om "Zoeken" te selecteren. Druk op de knop ENTER. Zoek met behulp van de toets of en druk daarna op de knop ENTER.

2. Druk op of on "Opslaan" te selecteren. Druk nogmaals op de toets ENTER om "OK" te selecteren.

3. Herhaal de stappen 3 em 11 voor elk kanaal dat u wilt opslaan.

Programma: Hiermee selecteert u een programmanummer voor het kanaal.

Kanaal: Hiermee selecteert u een kanaal.

Kleursystem: Hiermee stelt u het kleurenondersteun ingssystem in.

Zoeken: Hiermee zoekt u maar de frequentie van het kanaal.

Geluidssystem: Hiermee stelt u het geluidsondersteun ingssystem in.

Opslaan: Hiermee slaat u de instelleningen op.

Kanalen wijdigen

U kunt kanalen maar keuze uit de scanbewerking weglaten. Wanner u door de opgeslagen kanalen scant, worden die kanalen overgeslagen en nicht weergegeven. Alle kanalen die u Niet wilt overslaan, wordenijdens het.scannen weergegeven.

1. Met de numerieke toetsen kurz u het kanaal selecteren dat u wilt toevoegen of verwijderen.
2. Druk op de toets MENU voor weergave van het menu.

Druk op de of toets om "Kanaal" te selecteren en drukervolgens op ENTER.

1. Druk op de of toets om "Toevoegen/Wissen" te selecteren en druk verwolgens op ENTER.
2. Door herhaaldelijk op de toets ENTER te drukken, schakelt u:tussen de functies toevoegen en verwijderen van een kanaal.
3. Druk op de toetsen P / om maar het gewenste kanaal te schakelen en herhaal de bovenstaande handelingen.
4. Druk op de toets EXIT om af te sluiten.

U kunt elk kanaal (ook gewiste kanalen) bekijken met behulp van de numerieke toetsen op de afstandsbediening.

U kurz ook een kanaal toevoegen of wissen door eenvoudigweg op de ADD/DEL-toets op uw afstandsbediening te drukken.

U kunt ook met behulp van de toets P.MODE op de afstandsbediening een beeldinstilling selecteren.

U kunt het beeld selecteren dat het best overeenkomt met uw wensen.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of toets om "Beeld" te selecteren en druk verzolgens op ENTER.
2. Druk nogmaals op de toets ENTER om "Modus" te selecteren. Druk nogmaals op ENTER.
3. Druk op de toets of om het gewenste beeldeffect te selecteren. Druk op ENTER.

4. Druk op de toets EXIT om af te sluiten.

5. Dynamisch: Stelt het beeld in op hoge-definitie voor in een lichte ruimte.

6. Standaard: Stelt het beeld in voor optimale weergave in een normale omgeving.
7. Film: Stelt het beeld in voor een comfortabile weergave in een donkere ruimte.
8. Aangepast: Voor weergave van uw favorite beeldinstelleningen. (Zie "Aangepast gezeld instellen")

De beeldmodus要去 apart ingesteld worden voor elke ingangsbron.

Selecteer "Reset" om terug te kerenaar de beeldinstellenen zoalsDEXe staand in de fabriek zich ingesteld. (Zie "De beeldinstellenen terugstellenaar de standardfabrieksinstellenen" op pagina 10.)

Aangepast beeld instellen

U kunt het beeldformataat selecteren dat het meest overeenkomt met uw wensen.

1. Om het gewenste beeldeffect te selecteren, volgt u instructies 1 tot 3 onder "De beeldstandaard aanpassen".
2. Druk op de toets of om een specifiek item te selecteren. Druk op ENTER.
3. Druk op de toets of om de waarde van een specifiek item te verhogen of verlagen. Druk op ENTER.

4. Druk op de toets EXIT om af te sluiten.

5. Contrast: Hiermee kurz u de het verschilussenlicht en donker van objcten op de awhilegrond aanpassen.

6. Helderheid: Hiermee past u de helderheid van het gehele scherm aan.
7. Scherpte: Hiermee past u de randen van objcten aan, door ze scherper of vager te make.
8. Kleur: Hiermee past u de kleuren aan door zeichter of donkerder te make.
9. Tint (alleen NTSC): Hiermee past u de kleuren van objecten aan door ze roder of groener te makeen voor een natuurlijk effect.

De aangepaste waarden worden opgeslagen volgens de geselecteerde beeldmodus.

U kunt de kleurtoon selecteren die u het prettigst vindt voor uw ogen.

1. Om het gewenste beeldeffect te selecteren, volgt u instructies 1 tot 3 onder "De beeldstandaard aanpassen" op pagina 9.
2. Druk op de of toets om "Kleur tint" te selecteren en druk cervolgens op ENTER.
3. PDruk op de toets of om de gewenste kleurtoon te selecteren. Druk op ENTER.
4. Druk op de toets EXIT om af te sluiten.

Koel2: Maakt de kleurtemperatuur blauwer dan het menu "Koel1".
Koel1: Maakt wit blauwachtig.
Normaal: Houdt wit wit.

Warm1: Maakt wit roodachtig.
Warm2: Maakt de kleurtemperatuur roder dan het menu "Warm1".

De aangepaste waarden worden opgeslagen volgens de geselecteerde beeldmodus.

De beeldinstellungen terugstellen waar de standard fabrieksinstelleningen

U kunt terugkeren maar de beeldinstellungen zoals deze standard in de fabrik�zijn ingesteld.

1. Om het gewenste beeldeffect te selecteren, volgt u instructies 1 tot 3 onder "De beeldstandaard aanpassen" op pagina 9.
2. Druk op de of toets om "Reset" te selecteren en druk cervolgens op ENTER.
3. Druk op de toets EXIT om af te sluiten.

"Reset"wortd voor elke beeldmodus ingesteld.

Het beeldformaat selecteren

U kunt deze opties selecteren door eenvoudigweg te drukken op de toets P.SIZE op uw afstandsbediening.

U kunt het beeldformataat selecteren dat het meest overeenkomt met uw wensen.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of toets om "Beeld" te selecteren en drukervoigens op ENTER.
2. Druk op de of toets om "Formaat" te selecteren en druk verwolgens op ENTER.
3. Selecteer de optie en stelcke in met behulp van de of Druk op ENTER.

4. Druk op de toets EXIT om af te sluiten.

5. Auto-breed: Hiermee wordt het beeldformaat automatisch aangepast aan het breedbeeldformaat.
   16:9: Hiermee worden het beeldformaat ingesteld op 16:9, geschikt voorDVD's of breedbeelduitzendeningen.

6. Zoom: Hiermee worden het 16:9-breedbeeldformaat uitvergroot (in verticale richting), zDat het in het beeld past.
   4:3: Dit is de standardinstelling voor een videofilm of bij normale uitzendingen.

In PC, Component, HDMI-modus können alleen de "16:9"-modus en "4:3"-modus worden aangepast. (De "Zoom"-modus worden nicht ondersteund.)

Selecteer door te drukken op de of toets.

Gebruik de of toets om het beeld waar boven of maar beneden te verschuiven. Als u heeft geselecteerd, gebruik dan de of toets om het beeld in verticale richting te vergroten of verkleinen.

Dig. ruisfilter:

Als het signalaat dat door uw television worden ontvangen zwak is, kutn u de functie Digitale geluidsonderdrukking activeren om zo de statische en zwevende elementen die op het beeld konnen verschijnen te reduceren.

Dynamisch contrast:

Dynamisch contrast neemt het visuele ingangssignaal waar en past dit aan om het Beste contrast te verkrijgen.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of toets om "Beeld" te selecteren en druk verzolgens op ENTER.
2. Druk op of on "Dig. ruisfilter" of "Dynamisch contrast" to selecteren. Druk op ENTER.
3. Druk op of om "Aan" of "Uit" te selecteren. Druk op ENTER.
4. Druk op de toets EXIT om af te sluiten.

Deze functies werken nicht in PC-modus.

Beeld-in-Beeld (PIP)

Druk herhaaldelijk op de knop PIP op de afstandsbediening om de "PIP" te activeren of deactiveren.

U(Int)knt een Klein beeld binnen het hoofdbeeld van een ingesteld programma of video-input weergeven. Op deze manier kutn u het beeld van een ingesteld programma of video-input van een aangesloten apparaat bekijken terwijl u het hoofdbeeld bekijkt.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of toets om "Beeld" te selecteren en drukervoigens op ENTER.
2. Druk op de of toets om "PIP" te selecteren en druk cervolgens op ENTER.
3. Druk nogmaals op ENTER.
   Druk op de of toets om "Aan" te selecteren en druk verwolgens op ENTER. PIP is alleen beschikbaar in PC-modus en zal nicht beschikbaar zich voor andere modi.
4. Druk op de of toets om "Bronlijst" te selecteren en druk verzolgens op ENTER. Selecteer de bron voor het ondergeschikte beeld door te drukken op de of toets en verzolgens op ENTER.

Het subbeeld kan verschillende bronzelecties dienen, afhankelijk van waarop het hoofdbeeld is ingesteld.

1. Druk op de of toets om "Positie" te selecteren en druk verzolgens op ENTER. Selecteer de bronze voor het ondergeschikte beeld door te drukken op de of toets en verzolgens op ENTER.

2. Druk op of om "Prog." te selecteren. Druk op ENTER.
   U(Int) het kanaal dat u via het subbeeld wilt bekijken selecteren door op of te drukken. Druk op ENTER.

De functie "Prog." kan actief zich als het subbeeld is ingesteld op tv.

1. Druk op de toets EXIT om af te sluiten.

2. Bronlijst: Een signaalbron (external A/V) selecteren voor PIP.

3. Positie: Hiermee verplaatst u het subbeeld.
   Prog.: Hiermee verandert u het subbeeld.

PIP-installingen (0:PIP is in werking, X:PIP is nicht in werking)

Onderesicht Hoofd	TV	Ext.1	Ext.2	AV	S-Video	Component	PC	HDMI
PC	O	O	O	O	O	X	X	X

Als het hoofdebild is ingesteld op PC, ondersteunt het subbeeld alleen "TV", "Ext.1", "Ext.2", "AV" en "S-Video". Het subbeeld ondersteunt in dit geval geen andere ingangsbronnen.
Het beeld in het PIP-schem kan enigszins onnatuurlijk worden weergegeven als u het hoofdschem gebruikt voor spelletjes of karaoke.

1. Druk op de toets STILL om het bewegende beeel stil te zetten.

Het geluid is normalaal te horen.Druk nogmaals op deze toets om het stilzetten te annuleren.
Deze functie werk nicht wanner de invoerbron PC is.

De geluidsstandaard wijzigen

U kunt het geluideffect selecteren dat het best overeenkomt met de beelden die u bekijken.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of toets om "Geluid" te selecteren en drukervoigens op ENTER.
2. Druk nogmaals op de toets ENTER om "Modus" te selecteren.
3. Selecteer het geluideffectaar uw keuze door op de of toets te blijven drukken en drukervolgens op ENTER.

4. Druk op de toets EXIT om af te sluiten.

5. Standaard: Selecteert de normale geluidsmodus.

6. Muziek: Legt meer nadruk op muziek dan op stemmen.
7. Film: Geeft een levendig en vol geluid voor films.
8. Spraak: Legt meer nadruk op stemmen dan op andere geluiden.
   Aangepast: Selecteer uw aangepaste geluidsinstellungen.

(Zie "De geluidsinstellungen aanpassen".)

U kunt deze opties ook instellen door eenvoudig op de S.MODE van de afstandsbediening te drukke

De geluidsinstellungen aanpassen

U kunt de geluidsinstallingen aanpassen aan uw persoonlijke voorkeur.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of toets om "Geluid" te selecteren en drukervoVGens op ENTER.
2. Druk op de of toets om "Toonregeling" te selecteren en druk verwolgens op ENTER.
3. Druk op de toets of om een specifiek item te selecteren. Druk op ENTER.
4. Druk op of tot u de gewenste instelling bereikt.
   Druk op ENTER.
5. Druk op de toets EXIT om af te sluiten.

Als u重点领域 instellungen verandert, worden de geluidsmodus automatisch waar "Aangepast" geschakeld.

Elk zendstation—heft haar eigen signalcondities waardoor het voor u Niet handig is het volume in te moeten stellen zoda een kanaal is gewijzigd. Met deze functie Aunt u automatisch het volume van het gewenste kanaal instellen door de geluidsuitvoer te verlagen wanner het modulatiesignal hoog is of door de geluidsoutput te verhogen wonneer het modulatiesignaal laag is.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of toets om "Geluid" te selecteren endukervolgens op ENTER.
2. Druk op de of toets om "Auto Volume" te selecteren en druk verwolgens op ENTER.
3. Druk op de of om"Aan"of"Uit"te selecteren.Druk op ENTER.
4. Druk op de toets EXIT om af te sluiten.

Het geluid van het subbeeld weergeven

Zolang de PiP-functie is geactiveerd,kest uaar het geluid bij het subbeeld luisteren.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of toets om "Geluid" te selecteren en druk verwolgens op ENTER.
2. Druk op de of toets om "Geluidskeuze" te selecteren en druk verwolgens op ENTER.
3. Druk op de of om "Subtuner" te selecteren. Druk op ENTER.

4. Druk op de toets EXIT om af te sluiten.

5. Hoofdtuner: Hiermee worden het geluid van het hoofdbeeld weergegeven.

6. Subtuner: Hiermee wordt het geluid van het subbeeld weergegeven.

U kunt deze optie selecteren als "PIP" op "Aan" staat.

De geluidsinstellungen terugstellenaar de standard fabrieksinstellen

Indien de spelmodus aan staat,wordt de functie Reset Sound (geluid terugstellen)geactiveerd.Met het selecteren van de functie Reset nadat de equalizers zich ingesteld leidt ertoe dat de equalizer terugpezet worden naar de standaard fabrieksinstallingen.

1. Druk op de toets MENU voor weergave van het menu.Druk op de of toets om "Geluid" te selecteren en druk verwolgens op ENTER.
2. Druk op de of toets om "Reset" te selecteren en druk cervolgens op ENTER.
3. Druk op de toets EXIT om af te sluiten.

U kunt deze optie selecteren als "Spelmodus" op "Aan" staat.

Ukuntdeze optiesselecteren door op de toets DUAL op de afstandsbediening te drukken.

U kunt de geluidsmodus ook instellen door op de toets "DUAL" te drukken.. Als u op deze toets drukt,wordt de huidige geluidsmodus weergegeven.

	Audio Type	DUAL /2	Default
FM Stereo	Mono	MONO	Automatisch wijzigien
	Stereo	STEREO←→MONO
	Dual	DUAL1←→DUAL 2	DUAL 1
NICAM Stereo	Mono	MONO	Automatisch wijzigien
	Stereo	MONO←→STEREO
	Dual	→MONO←→DUAL1→DUAL 2←→	DUAL 1

U kunt de klok van de TV zodenig instellen dat de huidigeijd worden weergegeven wanner u op de toets INFO drukt. U moet de tijd eveneens instellen als u gebruik wilt makev van de automatische aan/uit-timers.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of toets om"Instellingen" te selecteren en drukervoigens op ENTER.
2. Druk op de of toets om "Tijd" te selectoren en druk verrolgens op ENTER.
3. Druk nogmaals op de toets ENTER om "Klok instellen" te selecteren.

Als u...	Drukt u op...
Ga waar "Uur" of "min"	met de ◆ of ➔ toets
Stel "Uur" of "min"	met de ◆ of ➔ toets
Druk op ENTER.

1. Druk op de toets EXIT om af te sluiten.

Als u de stroomkabel loskoppelt, dient u de klok opniew in te stellen.
U kunt ook het uur of de minutes instellen met de numerieke toetsen op uw afstandsbediening.

Standby-klok instellen

U kunt een tijdsduur:tussen 30 en 180 minuten instellen waarna de TV automatisch uitschakelt.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of toets om "Instellingen" te selecteren en druk verzolgens op ENTER.
2. Druk op de of toets om "Tijd" te selecteren en druk verwolgens op ENTER.
3. Druk op de of toets om "Slaaptimer" te selecteren en druk verwolgens op ENTER.
4. Druk herhaaldelijk op de toets of tot de gewensteijd worden weergegeven. (Uit, 30, 60, 90, 120, 150, 180). Druk op ENTER.
5. Druk op de toets EXIT om af te sluiten.

De TV schakelt automatisch overaar de standby-modus wanner de timer 0 bereikt.

U kurz de aan/uit-timers zo instellen dat de TV:

Automatisch worden ingeschakeld en ingesteld op het door u gekozen kanaal en tijdstip.
Automatisch worden uitgeschakeld op het door u gekozenijdstip.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of toets om "Instellingen" te selecteren en druk verzolgens op ENTER.
2. Druk op de of toets om "Tijd" te selecteren en druk cervolgens op ENTER.
3. Druk op de of toets om "Timer aan" te selecteren en druk verwolgens op ENTER.
4. Druk op de toets of om "Uur" in te stellen en druk cervolgens op de toets om door te.gaan maar de volgende stap. Stel de andere items opdezelfde manier in.

Druk wanneru klaar bent op ENTER om het menu te verlaten.

1. Druk op de of toets om "Timer uit" te selecteren en druk verwolgens op ENTER.
2. Druk op de toets of om "Uur" in te stellen en druk cervolgens op de toets om door te.gaan maar de volgende stap. Stel de andere items opdezelfde manier in.

Druk wanneru klaar bent op ENTER om het menu te verlaten.

1. Druk op de toets EXIT om af te sluiten.

Eerst stelt u de klok van de tv in.
U kunt het uur en de Minutes ook instellen met de numerieke toetsen op uw afstandsbediening.

De timers werken alleen als "Instellingen" is ingesteld op "Ja".

Taal kiezen

Wanner u de TV/Monitor voor het eerst gebruikt, moet u de taal selecteren voor het weergeven van menu's en aanwijzingen.

1. Druk op de toets MENU voor weergave van het menu.
   Druk op de of toets om "Instellingen" te selecteren en druk verzolgens op ENTER.
2. Druk op de of toets om "Taalkeuze" te selecteren en druk verwolgens op ENTER.
3. Selecteer een bepaalde taal door te blijven drukken op de of toets. Druk op ENTER.

U kunt een keus maken uit een van 21 talen.

1. Druk op de toets EXIT om af te sluiten.

Bij het aansluiten van een spelcomputer zoals PlayStation™ of Xbox™, kutu genieten van een realischere spelervaring door het spelmenu te selecteren.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of toets om "Instelleningen" te selecteren en drukervolgens op ENTER.
2. Druk op de of toets om "Spelmodus" te selecteren en druk verwolgens op ENTER.
3. Druk op of om "Aan" of "Uit" te selecteren. Druk op ENTER.
4. Druk op de toets EXIT om af te sluiten.

Als u de spelcomputer wilt loskoppelen om een ander extern apparaat aan te sluiten, zet u de Spelmodus uit in het menu Instelleningen.
Als u het tv-menu weergeeft in de Spelmodus trilt het schermlicht.
Spelmodus is nicht beschikkaar in de modus TV.
Als Spelmodus is ingeschakeld:

• Beeldmodus en Geluidsmodus worden automatisch
  ingesteld op Aangepast en gebruikers können de modus nicht wijzigen.
• Pas het geluid aan met gebruik van de equalizer.
• De functie Geluid herstellen worden geactiveerd. Als u de functie Herstelfunctie selectaert na het instellen van de equalizer, worden de equalizer terug gezet maar de fabrieksinstallingen.

De functie sparstand gebruiken

Met deze functie=kunt u de holderheid van het teilevisiebeeld instellen om het stroomgebruik te beperken. Als u's avonds of's nachts tv kijkt, stelt u de modus "Sparstand" in op Hoog". Hiermee verkrijgt u een rustiger beeld en verbuikt het toestel minder stroom.

1. Druk op de toets MENU voor weergave van het menu.
   Druk op de of toets om "Instellingen" te selecteren en druk verzolgens op ENTER.
2. Druk op de of toets om "Sparstand" te selecteren en druk verzolgens op ENTER.
3. U selecteert de gewenste optie (Uit, Laag, Medium, Hoog) met de toets of . Druk op ENTER.
4. Druk op de toets EXIT om af te sluiten.

Blauwe schermmodus instellen / Melodie selecteren

Blauw scherm:

Als er geen signalaal worden ontvangen of het signalaal is heel zwak, verwangt een blauw scherm automatisch de onrustige achtergrond van het beeld. Als u het slechtere beeld wilt blijven zien, dient u de modus "Blauw scherm" op "Uit" tezetten.

Melodie:

U kunt een geluid afspelen wanner de tv worden in- of uitgeschakeld.

1. Druk op de toets MENU voor weergave van het menu. Druk op de of toets om "Instellingen" te selecteren en druk verzolgens op ENTER.
2. Druk op of on "Blauw scherm" of "Melodie" te selecteren. Druk op ENTER.
3. Druk op of om "Aan" of "Uit" te selecteren. Druk op ENTER.
4. Druk op de toets EXIT om af te sluiten.

De bron selecteren

U kunt kiezen:tussen de externe bronnen die zich aangesloten op de ingangen van de tv.

1. Druk op de toets MENU voor weergave van het menu.
   Druk op de toets ENTER om "Invoer" te selecteren.
2. Druk nogmaals op de toets ENTER om "Bronlijst" te selecteren. Als er geen extern apparaat met uw toestel is verbonden, worden alleen TV", "Ext.1", "Ext.2" in de "Bronlijst" geactiveerd. "AV", "S-Video", "Component", "PC" en "HDMI" worden alleen geactiveerd als zich vrij aangesloten op uw toestel.
3. Druh herhaaldelijk op de of toets om het gewenste apparaat te selecteren. Druk op ENTER.

Drukmeermalen op de toets SOURCE om de gewenste ingangsbron te selecteren. De modus TV kan u selecteren door te drukken op de toets TV of op de toets P 念 /O op de afstandsbediening, maar nicht door te drukken op de toets SOURCE.

De namen van de ingangsbron bewerken

Geef het apparaat aangesloten op de ingangen een naam om de selectie van ingangsbron makkelijker te make.

1. Druk op de toets MENU voor weergave van het menu.
   Druk op de toets ENTER om "Invoer" te selecteren.
2. Druk op de of toets om "Naam wijzigen" te selecteren en druk verwolgens op ENTER.
3. Druk op de toets of om het apparatusat te selecteren dat u wilt aanpassen. Druk op ENTER.
4. Druk op de toets of om het gewenste apparaat te selecteren. Druk op ENTER.
5. Druk op de toets EXIT om af te sluiten.

Teletekstdecoder

De meeste TV-kanalenbuiltin "teletekst" aan, ofwel pagina's met schriftelijke informatie over zaken als:

Tijden van tv-programma's.
Nieuws- en weeberichten.
Sportuitslagen.
Ondertiteling voor slechthorenden.

Deze informatatie is onderverdeeld in genummerde pagina's (zie schema).

Onderdeel	Inhoud
A	Geseleerd paginanummer.
B	Aanduiding kanaal/zensdstation.
C	Huidig paginanummer of Zoekstatus.
D	Datum en tijd.
E	Tekst.
F	Statusinformationie.

U kunt de teletektinformatie altijd weergeven, mits de signaalontvangst goed is. Anders:

Kan informatatie ontbreken.Kan informatatie ontbreken.
Worden sommige pagina's möglichniet weergegeben.

De teletekstmodus activeren en de inhoudspagina weergeven:

1. Selecteer met de toets P ( ) of P ( ) het kanaal waarop teletekst kan worden ontvangen.
2. Druk op de toets TTX/MIX (1/2) om de teletekstmodus te activeren.
   De inhoudspagina verschijnt.Deze pagina sunt u altijd opnieuw weergeven door op de toets MENU ( (田) ) te drukken.
3. Druk nogmaals op de toets TTX/MIX ( 日 /日 ）
   De eigenglike uitzending zal tegelijk met de teletekstpagina op het scherm worden weergegeven.
4. Druk nogmaals op de toets TV (□) om de teletekstmodus te verlaten.

Als er sprake is van gebroken letters bij het bekijken van tekst, controlleren dan of de taal voor de tekst hetzelfde is als de taal in de modus voor het menu "Instelleningen". Als de talen verschillend zijn, selecteer aan bezelfde taal voor de tekst in het menu "Instelleningen".

Specifieke teletekstpagea selecteren

Druk op de cijfertoetsen op de afstandsbediening om het paginanummer direct op te vragen:

1. Voer het op de inhoudspagina vermelde driecijferig paginanummer in door op de desbeteffende cijfertoetsen te drukken.
2. Als de geselecteerde网页 koppelingenaar subpagina's bevat, worden de subpagina's na elkaar weergegeven. U kurz het beeld op een bepaalde网页 stilzetten door op -12 (E3). Druk nogmaals op -12 (E3) om het stilzetten te annuleren.
3. Weergaveopties:

Voor de weergave van...	Drukt u op...
Zowel teletekstinformatie als de normale uitzending	TTX/MIX (®/®)
Verborgen tekst (zoals antewoorden op quizvragen)	INFO (®?)
Het normale beeld	INFO (®?)
Een subpqina, door een viercijferig paginanummer in te toetsen	ADD/DEL (®)
De volgende pqina	P (®)
De vorige pqina	P (®)
De vorige pqina	SLEEP (®)
• De bovenste helft van het scherm	• Eenmaal
• De onderste helft van het scherm	• Tweemaal
Het normale scherm	• Driemaal

De verschillende onderwerpen op de teletekstpagina's hebben een kleurcodering, en{kunnen geselecteerd worden door de gekleurde knoppen van de afstandsbediening in te drukken.

1. Druk op de toets TTX/MIX ( /2 ) om de teletekstinhoudspagina waar te geben.
2. Druk op de gekleurde toets voor het gewenste onderwerp (de beschikkbare onderwerpen worden weergegeven op de regel met statusinformationie).
3. Druk op de rode toets voor weergave van de vorige pagina.
   Druk op de groene toets voor weergave van de volgende pagina.
4. Druk nogmaals op de toets TV (□) om de teletektstweergave te verlaten.

Uw software installeren (gebaseerd op Windows XP)

Hieronder worden de weergave-instellenen van Windows voor een normale computer weergegeven. De weergaven op uw PC kuren anders zich, afhankelijk van uw Windows-versie en uw videokaart. Ook als uw weergaven anders,zijn, kloppen de instellingsgevens in groe lijnen in bijna alle geallen. Als dit Niet het geval is, kutn u contact opnemen met uw computerfabrikant of uw Samsung-dealer.

1. Klik op "Configurationschem" in het menu Start van Windows.
2. Klik op "Vormgeving en thema's" in het Configuratieschemm om een dialoogvenster voor het beeldschemm te openen.
3. Klik op "Beeldscherm" in het Configuratieschem om een dialoogvenster voor het beeldscherm te openen.
4. Klik op de tab "Instellenen" en stel de juiste resolutie voor de monitor in op Optimum - 1360 X 768 Als het dialoogvenster een optie bevat voor het instellen van de verticale frequente, is de juiste waarde "60" of "60 Hz". Klik op "OK" om het dialoogvenster te sluiten.

Weergavemodus (PC)

Zowel de beeldpositie als de groote variëren afhankelijk van het type monitor en de bijbehorende resolutie. De resoluties in de tabel worden aangeraden. (Alle resolutiesussen de ondersteunde limieten worden ondersteund)

Modus	Resolutie	Horizontale frequentie (kHz)	Verticale frequentie (Hz)	Pixel klokfrequentie (MHz)	Sync Polarity (H/V)
IBM	640 x 480	31,469	59,940	25,175	- / -
	720 x 400	31,469	70,087	28,322	- / +
VESA	800 x 600	37,879	60,317	49,500	+ /+
	1024 x 768	48,364	60,000	65,000	- / -
	1024 x 768	56,476	70,069	75,000	- / -
	1360 x 768	47,712	60,015	85,800	+ /+

De interlace-modus worden nicht ondersteund.

Het plasmaschem functioneert möglichn nicht normal als een nicht-standard videoformaat worden geseleerd.
HDMI/DVI ondersteunt de PC-functie Niet.
De modi Separate (Apart) en Composite (Samengesteld) worden ondersteund. SOG worden nicht ondersteund.

Druk op de PC toets van de afstandsbediening om de PC-modus te selecteren.

Grovere of fijnere afstelling van het beeld (Beeld vergrendelen): U past de beeldkwaliteit aan om beeldruis te verwijderen of te verminderen. Als de ruis Niet verdwijnt door het kanaal nauwkeurig (fine) in te stellen, stel dan de frequentie zo goed möglichk in (coarse)en voer opnieuw een nauwkeurige instelling uit. Stel het beeld opnieuw in het midden van het scherm in nadat de ruis is.

1. Voorinstellen: Druk op de toets PC om de PC-modus te selecteren.
2. Druk op de toets MENU voor weergave van het menu.
   Druk op de of toets om "Instellenen" te selecteren en druk verzolgens op ENTER.
3. Druk op de of toets om "PC" te selecteren en drukervoigens op ENTER.
4. Druk nogmaals op de toets ENTER om "Beeld vergrendelen" te selecteren.
5. Druk op de of toets om "Grof" of "Fijn" te selecteren en druk verwolgens op ENTER.
6. Druk op of om de beeldkwaliteit aan te passen.
   Druk op ENTER.
7. Druk op de toets EXIT om af te sluiten.

De beeldpositie wijdigen (Positie): Pas de positie van het PC-schem aan als alles nicht gegiek is aan het TV-schem.

1. Volg instructies 1 tot en met 3 onder "Grovere of fijnere afstelling van het beeld (Beeld vergrendelen)".
2. Druk op de of toets om "Positie" te selecteren en druk verwolgens op ENTER.
3. Druk op of om de verticale positie aan te passen.
   Druk op of om de horizontale positie aan te passen.
   Druk op ENTER.
4. Druk op de toets EXIT om af te sluiten.

De beeldinstellungen initialisieren (Beeld resetten): U=knt alle beeldinstellungen verrangen door de fabrieksinstellen.

1. Volg instructies 1 tot en met 3 onder "Grovere of fijnere afstelling van het beeld (Beeld vergrendelen)".
2. Druk op de of toets om "Beeld resetten" te selecteren en druk verwolgens op ENTER.
3. Druk op de toets EXIT om af te sluiten.

Het PC-beeld automatisch aanpassen (Autom. afstellen): Auto-afstellen maakt het möglichk om het PC-schemzich zich op inkomende PC-en videosignalen af te stellen. De waarden fijn, grof en positie worden automatisch aangepast.

1. Volg instructies 1 tot en met 3 onder "Grovere of fijnere afstelling van het beeld (Beeld vergrendelen)".
2. Druk op de of toets om "Autom. afstellen" te selecteren en druk verwolgens op ENTER.
3. Druk op de toets EXIT om af te sluiten.

Geen geluid of beeld	• Controller of het netsnoor op een stopcontact is aangesloten. • Druk, als u dat nog nicht had gedaan, op de toets ø aan de voorkant van het toestel. • Controller de instellingen voor het contrast en de holderheid van het beeld. • Controller het geluidsvolume.
Normaal beeld maar geen geluid	• Controller het geluidsvolume. • Controller de de toets MUTE ø p de afstandsbediening is ingedrukt.
Geen beeld of zwart-wit beeld	• Pas de kleurinstellenen aan. • Controller of het geselecteerde uitzendsystem correct is.
Gestoord geluid en beeld	• Probeer erachter te komen welk elektrisch apparaat de tv/monitor stoort en plaats het apparaat uit de buurt van de tv/monitor. • Sluit de television op een ander stopcontact aan.
Vaag beeld of sneeuw, verrormd geluid	• Controller de richting,plaats en aansluitingen van de antenna.
Afstandsbediening werkst Niet goed	• Deze storing treedt vaak op bij het gebruik van een binnenantenne. • Reinig de bovenste rand van de afstandbediening (transmissievenster). • Controller de batterijcontacten.
De melding "Signaalkabel controlleren" worden weergegeven	• Zorg dat de signaalkabel goed op de PC of videobron is aangesloten. • Zorg dat de PC of videobron+zijn ingeschakeld.
In de PC-stand worden de melding "Niet ondersteund." weergegeven.	• Controller de maximale resolutie en frequentie van de videoadapter. • Vergelijk deze waarden met de gevevens in de Displaystanden.

Het TFT LCD-paneel staat gebruik van een paneel dat bestaat uit subpixels (3.133.440), waar voor een geavanceerde productietechnologie vereist is. Er konnenchychter enkele heldere ofdonkere pixels in het scherm voorkomen. Deze pixels hebden geen invloed op de goede werkig van het product.

Technische specificaties en milieu

Type	LE23R7
Schermgrootte (diagonal)	23 inch
Stroomtoevoer	AC 220-240 V, 50 Hz
Energieverbruik	100 W
PC Resolutie	1360 x 768 @ 60 Hz
Geluid
Uitgang	3 W x 2
Afmetingen (B X D X H)
Kast	594 x 75 x 421 mm
Met standard	594 x 216 x 476 mm
Gewicht
Met standard	7,6 kg
Omgevingsvereisten
Temperatuur bij werking	10 °C tot 40 °C (50 °F tot 04 °F)
Vochtigkeit bij werking	10 % tot 80 %, geen condensvorming
Temperatuur bij opslag	-20 °C tot 45 °C (-4 °F tot 3 °F)
Vochtigkeit bij opslag	5 % tot 95 %, geen condensvorming

Het ontwerp en de specificaties können zonder voorafgaande kennisgeving worden gewijzigd.
Dit is een Klasse B digitaal apparatus.

#

CONEXION Y CONFIGURACION DEL TELEVISOR
