Produkttyp	LCD-Fernseher
Marke	SAMSUNG
Modell	LE-23R71B
Bildschirmgröße (Diagonale)	23 Zoll
Empfohlene PC-Auflösung	1360 x 768 @ 60 Hz
Stromversorgung	AC 220-240 V, 50 Hz
Stromverbrauch	100 W
Maße mit Standfuß (B x T x H)	594 x 216 x 476 mm
Maße ohne Standfuß (B x T x H)	594 x 75 x 421 mm
Gewicht mit Standfuß	7,6 kg
Audioausgang	3 W x 2
Anschlüsse	Antenne, PC (D-Sub), PC-Audio, HDMI/DVI, SCART, RCA, S-Video, Komponente, Kopfhörer
Hauptfunktionen	PIP, Videotext, Spielmodus, Energiesparmodus, Benutzerdefinierte Bild-/Toneinstellung
Betriebstemperatur	10 °C ~ 40 °C
Betriebsfeuchtigkeit	10 % ~ 80 %, ohne Kondensation
Pflege und Reinigung	Verwenden Sie ein weiches, trockenes Tuch. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen, das Gehäuse nicht öffnen. Vor der Reinigung Netzstecker ziehen.
Ersatzteile und Reparierbarkeit	Standfuß, Fernbedienung, Batterien. Reparatur durch qualifizierten Techniker.
Allgemeine Informationen	LCD-TFT-Bildschirm mit Subpixeln. Design und Spezifikationen können geändert werden.

Häufig gestellte Fragen - LE-23R71B SAMSUNG

Wie werden die Sender automatisch gespeichert?

Drücken Sie MENÜ, wählen Sie Kanal und dann Automatischer Sendersuchlauf. Der Fernseher sucht und speichert alle verfügbaren Sender. Sie können auch die AUTO PROG-Taste auf der Fernbedienung drücken.

Wie stelle ich das benutzerdefinierte Bild ein?

Gehen Sie zu MENÜ > Bild > Modus, wählen Sie Benutzerdefiniert. Stellen Sie dann Kontrast, Helligkeit, Schärfe, Farbe und Farbton nach Ihren Wünschen ein.

Wie verwende ich die PIP-Funktion?

Drücken Sie die PIP-Taste auf der Fernbedienung, um sie zu aktivieren. Über MENÜ > Bild > PIP können Sie dann die sekundäre Quelle, die Position und das Programm auswählen. Die PIP-Funktion ist nur im PC-Modus verfügbar.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterien leer oder falsch eingelegt sind (Polung +/- beachten). Stellen Sie sicher, dass kein Hindernis den Sensor blockiert und sich keine Leuchtstofflampe in der Nähe befindet. Ersetzen Sie die Batterien bei Bedarf.

Wie aktiviere ich den Spielmodus?

Gehen Sie zu MENÜ > Einstellungen > Spielmodus und wählen Sie Ein. Dieser Modus optimiert Bild und Ton für Spielkonsolen. Deaktivieren Sie ihn, bevor Sie ein anderes Gerät anschließen.

Wie reduziere ich den Stromverbrauch?

Verwenden Sie die Funktion Energiesparmodus unter MENÜ > Einstellungen > Energiesparmodus. Sie können zwischen Aus, Niedrig, Mittel oder Hoch wählen, um Helligkeit und Verbrauch zu senken.

Wie schließe ich einen Computer an?

Schließen Sie ein D-Sub-Kabel vom PC an den PC (PC IN)-Anschluss des Fernsehers und ein Stereoaudiokabel an den AUDIO (PC IN)-Anschluss an. Wählen Sie die Quelle PC über QUELLE oder die Fernbedienung.

Wie stelle ich die Uhr ein?

Gehen Sie zu MENÜ > Einstellungen > Uhr. Stellen Sie Stunden und Minuten mit den Tasten ▲/▼ ein und bestätigen Sie mit ENTER. Die Uhr muss eingestellt sein, um die Timer zu nutzen.

Wie verwende ich den Videotext?

Wählen Sie einen Sender, der Videotext ausstrahlt, und drücken Sie dann die TTX/MIX-Taste auf der Fernbedienung. Verwenden Sie die Zifferntasten, um eine Seitennummer einzugeben, oder die Farbtasten für Fastext-Themen.

Was tun, wenn das Bild verschneit oder unscharf ist?

Überprüfen Sie die Ausrichtung und die Anschlüsse Ihrer Antenne. Dieses Problem wird oft durch eine Innenantenne verursacht. Versuchen Sie, die Antenne neu auszurichten oder eine Außenantenne zu verwenden. Sie können auch die Digitale Rauschunterdrückung im Bildmenü aktivieren.

BEDIENUNGSANLEITUNG LE-23R71B SAMSUNG

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sichitte an den Samsung-Kundendienst.

Vorsichtsmaßnahmen beim Anzeigen von Standbildern

Ein Standbild kann zu einer dauerhaften Beschädigung des Fernsehbildschirms führen.

Zeigen Sie kein Standbild langer als 2 Stunden auf dem LCD-Monitor an, da das Bild auf diese Weise einbrennen kann.

Das Einbrennen von Standbildern wird auch als "Bildkonservierung" bezeichnet.

Sie konnen das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Monitors beim Anzeigen von Standbildern verringn.

Be Wiedergabe im Format 4:3 uber einen langeren Zeitraum konnen bedingt durch die underschiedliche Lichtemission

Nachbilder der Rander links, rechts und in der Mitte des Bildschirms auftreten.

DVD- oder Spielekonsole-Wiedergabe konnen einen ähnlichen Effekt verursachen.

Schaden, die durch die o. g. Effekte verursacht wurden, unterliegen nicht der Garantie.

Die kontinuierliche Anzeige von Standbildern von Videospellen oder vom PC über einen gewissen Zeitraum hinaus kann partielle Nachbilder

verursachen. Um diesen Effekt zu verhindern, verringn Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten.

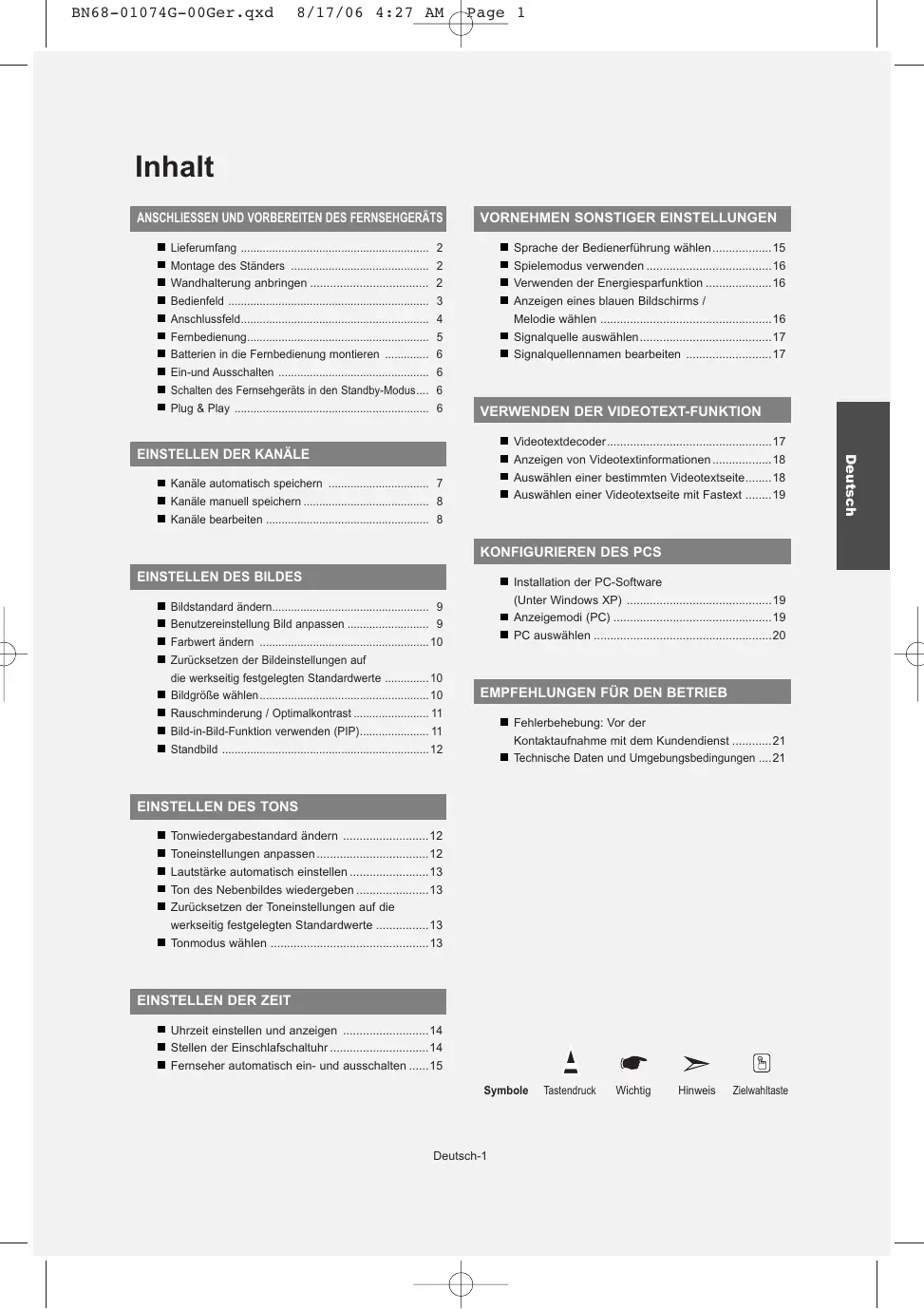

REGLAGE DES AUTRES OPTIONS

ANSCHLIESSEN UND VORBEREITEN DES FERNSEHGERÄTS

Lieberumfang 2
Montage des Standers 2
■ Wandhalterung anbringen 2
Bedienfeld 3
■ Anschlussfeld. 4
Fernbedienung. 5
■ Batterien in die Fernbedienung montieren 6
Ein-und Ausschalten 6
Schalten des Fernsehgerats in den Standby-Modus.... 6
Plug & Play 6

EINSTELLLEN DER KANÄLE

■ Kanäle automatisch speichern 7
■ Kanäle manuell speichern 8
■ Kanälebearbeiten 8

EINSTELLEN DES BILDES

■ Bildstandardändern. 9
■ Benutzereinstellung Bild anpassen 9
Farbwert andem 10
Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte 10
■ Bildgroße wahlen 10
■ Rauschminderung / Optimalkontrast 11
■ Bild-in-Bild-Funktion verwenden (PIP) 11
Standbild 12

EINSTELLLEN DES TONS

Tonwiedergabestandardändern 12
■ Toneinstellungen anpassen 12
Lautstärke automatisch einstellen 13
■ Ton des Nebenbildes wiedergeben 13
Zurücksetzen der Toneinstellungen auf die werkseitig festgelegten Standardwerte 13
■ Tonmodus wahlen 13

EINSTELLLEN DER ZEIT

Uhrzeit einstehen und anzeigen 14
■ Stellen der Einschlafschaltuhr 14
■ Fernseher automatisch ein- und ausschalten ..... 15

VORNEHMEN SONSTIGER EINSTELLUNGEN

Sprache der Bedienerführung wahlen. 15
■ Spielemodus verwenden 16
■ Verwendend der Energiesparfunktion 16
■ Anzeigen eines blauen Bildschirms / Melodie wahlen 16
■ Signalquelle auswahlen 17
■ Signalquellennamen bearbeiten 17

VERWENDEN DER VIDEOTEXT-FUNKTION

Videotextdecoder 17
■ Anzeigen von Videotextinformationen 18
Auswahlen einer bestimmten Videotextsite.18
Auswahlen einer Videotextseite mit Fastext 19

■ Installation der PC-Software (Unter Windows XP) 19
■ Anzeigemodi (PC) 19
PC auswahlen 20

EMPFEHLUNGEN FÜR DEN BETRIEB

Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst. 21
Technische Daten und Umgebungsbedingungen .....21

Symbole

Tastendruck

Wichtig

Hinweis

Zielwahltaste

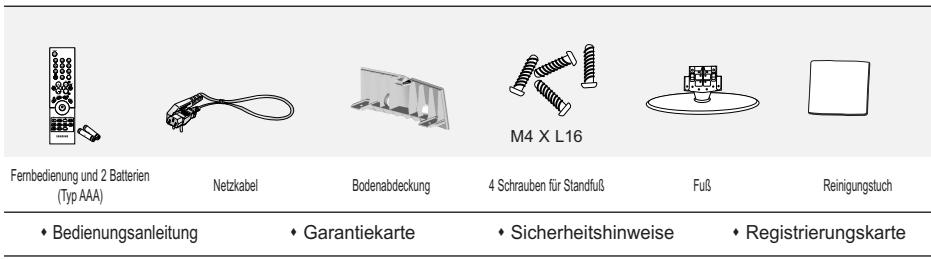

Lieferumfang

Überprüfen Sie die Verpackung Ihres LCD-Fermseheräts auf Vollständigkeit. Sollen Teile fehlen, wenden Sie sichitte an ihren Handler.

Garantiekarte / Sicherheitshinweise / Registrierungskarte (Nicht in allen Gebieten erhältlich).

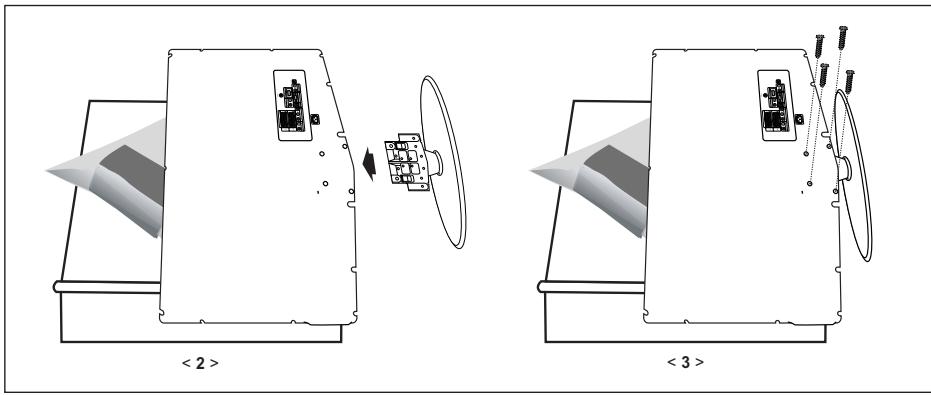

Montage des Ständers

1. Legen Sie das Fernsehgerät mit dem Bildschirm nach unten auf ein weiches Tuch oder Kissen auf einem Tisch.
2. Setzen Sie den Standfuß in die Aussparung an der Unterseite des Fernsehgeräts ein.
3. Führn Sie die Schraube in die angegebene Bohrung ein, und ziehen Sie sie fest.

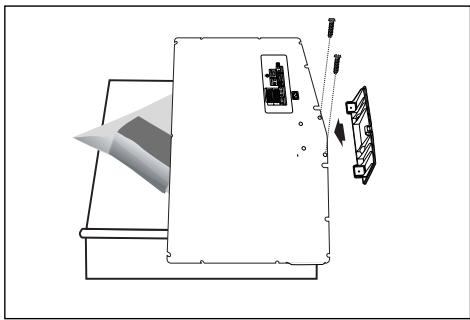

Wandhalterung anbringen

Mit der separat erhähtlichen Wandhalterung konnen Sie das Fernsehgerät an einer Wand befestigen. Deteillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandmontagehalterung von einem Techniker halten. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird.

Entfermen Sie den Sockel, und decken Sie die Aussparung an der Unterside des Fernsehgerats mit einer Abdeckung ab und befestigen Sie diese mit zwei Schrauben.

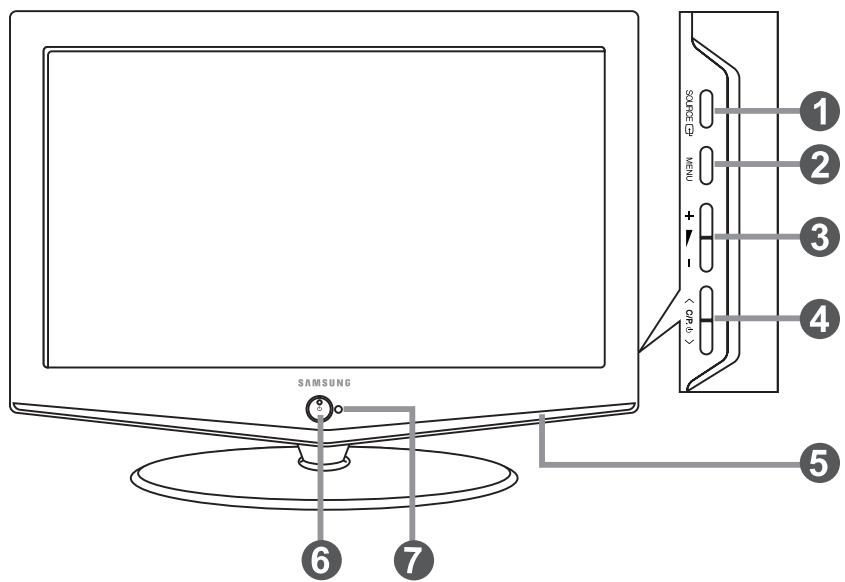

Die Produktfarbe und -form kann je nach Modell unterschied sein.

SOURCE

Schaltet zwischen allen verfügbarbaren Signalquellen um. (TV, Ext.1, Ext.2, AV, S-Video, Komp., PC, HDMI). Im Bildschirmmenü konnen Sie diese Taste wie die Taste ENTER auf der Fernbedienung verwenden.

2 MENU

Drücken Sie diese Taste, um ein Bildschirmenu zu den Funktionen des TVGerats einzublenden.

Drücken Sie diese Tasten, um die Lautstärke zu erhöhen oder zu verringn. Im Bildschirmenu konnen Sie die Tasten + - wie die Tasten und auf der Fernbedienung verwenden.

4

Kanäle wechseln.

Im Bildschirmenu konnen Sie die Taten c / P, wie die Taten und auf der Fernbedienung verwenden.

(Ohane Fernbedienung kann der Fernseher über die Kanalwahltasten eingeschaltet werden.)

Lautsprecher

(Netztaste)

Drücken Sie diese Taste, um das TV-Gerät ein- und auszuschalten.

Fernbedienungssensor

Zielen Sie mit der Fernbedienung auf diesen Sensor am Fernsehgerät.

Stromversorgungsanzeige

Blinkt und schaltet sich aus bei eingeschalteter Stromversorgung; leuchtet auf im Standbymodus.

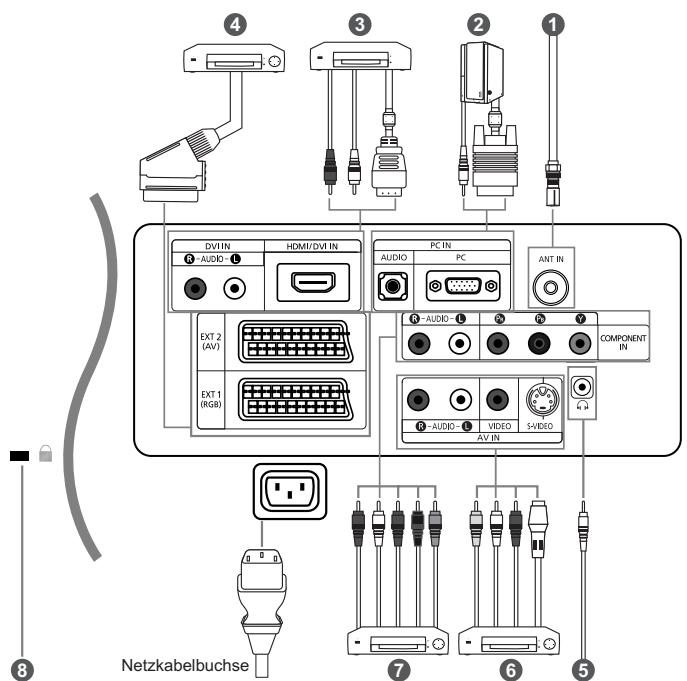

• Wenn Sie ein externes Gerät an das Fernsehgerät anschließen möchten, muss das Gerät unbedingt ausgescheltet sein.
  Achten Sie beim Anschlieben von Kabeln an die Ausgänge des Geräts darauf, das die Kabel den entsprechenden farbcodierten Anschlüssen zugeordnet werden.

An der Antenne oder am Kabelfernsehnetz anschließen

Damit die Fernsehkanä correkt empfangen werden, muss der Monitor an eine der folgenden Signalquellen angeschlossen sein:

• Terrestrische Antenne / Kabelfernsehanschluss / Satellitenempfänger

ComputeranschlieBen

• Verbinden Sie die PC-Eingangsbuchse "PC (PC IN)" auf der Rückseite des Fernsehgeräts über ein D-Sub-Kabel (optional) mit der Grafikkarte des Computers.
• Verbinden Sie den Audioausgang der Soundkarte des Computers über das Stereoaudiokabel (optional) mit dem Eingang "AUDIO (PC IN)" auf der Rückseite des Fernsehgeräts.

Anschlieben von HDMI/DVI-Schnittstellen

• Unterstützung Verbindungen zwischen AV-Geräten (Settopboxen, DVD-Playern, AV/Receivevern und Digital-TV-Geräten), die für HDMI-Schnittstellen geeignet sind.
• Beim Anschluss von Geräten über eine HDMI-Schnittstelle ist keine zusätzliche Audioverbindung erforderlich.

WasistHDMI?

• HDMI, die hochauflöseende Multimediachnittstelle, ermöglich die Übertragung von hochauflösenenden digitalen Videodaten und mehreren Kanälen mit Digitalaudio (5.1 Kanäle).
• Mit dem entsprechenden Kabel erhögtlich der HDMI/DVI-Anschluss DVI-Verbindungen zu einem erweiterten Gerät.

Der Unterschied zwischen HDMI und DVI besteht darin,dass ein Gerät mit HDMI kleiner ist,mit dem Kopierschutz

HDCP (High Bandwidth Digital Copy Protection/digitaler Kopierschutz)ausgestattet ist und digitalen Mehrkanalton unterstützt.

Verwendung Sie das DVI-zu-HDMI-Kabel oder den DVI-HDMI-Extender fur die Verbindung und den Anschluss "R - AUDIO -L" fur die Audioausgabe.

• Wenn Sie these Produkt über HDMI oder DVI an eine Settopbox,einen DVD-Player oder eine Spielekonsole usw.anschreiben, müssen Sie sicherrstellen,dass es gemäß nachfolgender Tabelle auf den richtigen Videoausgabemodus eingestellt wurde.
• Tun Die dies nicht, so kann es zu einer Verschlechterung der Bildqualität, zu einer Verzerrung der Anzeige oder dazukommen, dass gar kein Bild angezeigt wird.

4 Anschlieben einer Settopbox, eines Videorecorders oder DVD-Geräts

• Schlieben Sie das SCART-Kabel (optional) des Videorecorders oder DVD-Geräts an den SCART-Anschluss des Videorecorders oder DVD-Geräts an.

6 Externe A/V-Geräte anschließen

• Schlieben Sie ein Cinch- oder ein S-Video-Kabel (optional) an ein geeignetes externes A/V-Gerät an (z. B. einen Videorekorder, DVD-Player oder Camcorder).
• Verbinden Sie den Audioausgang "R - AUDIO - L" auf der Rückseite des Fernsehgeräts über Cinch-Audiokabel (optional) mit dem entspruchenden Audioausgang des A/V-Geräts.
• Kopflörer können an den Kopflörer-Ausgang ( ) auf der Rückseite des Monitors angeschlossen werden. Wenn Kopflörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautspricher abgeschellt.

Anschlieben von Component-Geräten (DTV/DVD)

• Verbinden Sie die Komponentenanschlüsse ("PR", "PB", "Y") auf der Rückseite des Fernsehgerats über Komponenten-Videokabel (optional) mit den entsprechenden Komponenten-Videoausgängen des DTV- oder DVD-Geräts.
• Wenn Sie sowohl die Settopbox als auch ein DTV- oder DVD-Gerät anschließen möhen, verbinden Sie die Settopbox mit dem DTV- oder DVD-Gerät, und verbinden Sie das DTV- oder DVD-Gerät mit dem Component-Anschluss ("PR", "PB", "Y") des TV-Geräts.
• Die Y, PB und PR-Anschluse des Component-Geräts (DTV oder DVD) sind manchmal mit Y, B-Y und R-Y oder Y, Cb und Cr beschrittet.
• Verbinden Sie den Audioausgang "R - AUDIO - L" auf der Rückseite des Fermsehgrats über Cinch-Audiokabel (optional) mit dem entsprechenden Audioausgang des DTV- oder DVD-Geräts.
• Verwenden Sie bei diesen LCD-Fernsehgerät zur optimalen Bildwiedergabe den 720p-Modus.

Kensington-Schloss

• Das Kensington-Schloss (optional) dient zur Sicherung des Fernsehgeräts bei Verwendung an einem öffentlichen Ort.
• Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Handler, bei dem Sie das Fernsehgerät erworben haben.

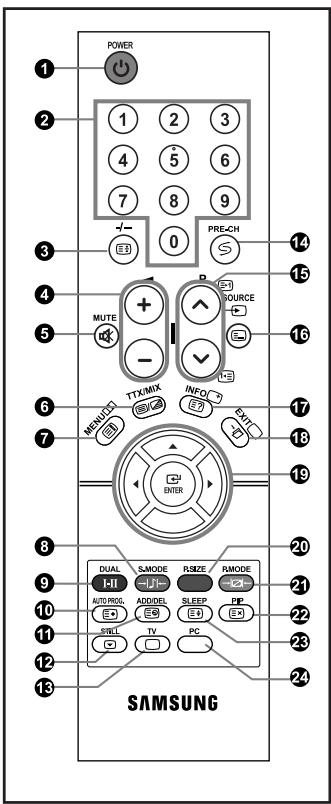

Fernbedienung

1 Standby-Taste des Fermsehgerats
Zifferntasten fur direkte Kanalwahl
Taste zum Auswahlen von ein-/ zweistelligen Programmplatzen
Lautstärkeerhöhung Lautstärkeverminder
Ton vorübergehend aussc halten
7 OSD-Menu anzeigen
3 Audiomodusauswahl
Audioeffektauswahl
10 Drücken Sie diese Taste, um ausgewählte TV-/Kabelkanäle automatisch zu speichern
Dient zum Speichern und Löschen von Kanälen im Speicher
STILL: Standbild
Modus TV direkt aufrufen
Voriger Sender
P 念 : Nächster Sender P 念 : Voriger Sender
16 Wahl verfügbarer Quellen
Informationen zur aktuellen Sendung anzeigen
18 OSD-Menu ausblenden

19 Den Cursor im Menu
Auswahl der Bildgroße
21Bildeffekt wahlen
2 Bild-im-Bild Ein/Aus
3 Sleep-Timer aktivieren/stellen
Modus PC direkt aufrufen

Videotext-Funktionen

Standbild
6 Videotext aneigen / Videotext und Fermsehübertragung zugleich aneigen
7 Videotext-Index
10Seite speichern
1 Untergeordnete Seite
13 16 Videotextanzeige verlassen
15 P: Nächste Seite
P: Vorige Seite
1 Navigationsart wechseln (Liste oder FLOF)
17Seite aufdecken
22 Videotext abbrechen
TextgroBe wahlen

6 9 20 24

Fastext-Thema auswahlen

Die Funktion der Fernbedienung kann durch helle Lichteinstrahlung beeinträchtigt werden.

Batterien in die Fernbedienung montieren

1. Nehmen Sie die Batteriefachabdeckung ab.
2. Legen Sie zwei AAA-Batterien ein.

Achten Sie darauf, dass die Pole der Batterien wie im Batteriefach angezeigt ausgerichtet sind.

1. Schieben Sie die Abdeckung wieder auf die Fernbedienung.
   Wenn die Fermbedienung fur einen längeren Zeitaum nicht verwendet wird, behnem Sie die Batterien hereaus, und lagern sie an einem kühlen, trockenen Ort. Die Fermbedienung Funktioniert bis zu einer Entfernung von 7 m zum Fernseher. (Bei normaler Nutzung des Fernsehers halten die Batterien ungebair ein Jahr.)

Sollte die Fernbedienung nicht Funktionieren, überprüfen Sie Folgendes:

1. Ist das Fernsehgerä t eingeschaltet?
2. Wurden der Plus- und Minuspol der Batterien vertauscht?
3. Sind die Batterien leer?
4. Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht eingesteckt?
5. Befindet sich eine Leuchtstoffrohre oder ein Neonschild in der Höhe?

Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zureckzugeben. Sie konnen alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihr Gemeinde oder überhalb dört abgeben, wo Batterien und Akkus der betreffenden Art kauffe werden.

Ein-und Ausschalten

Das Netzkabel ist auf der Rückseite des Geräts angeschlossen.

1. Schlieben Sie das Netzkabel an eine geeignete Netzsteckdose an.

Die Standby-Anzeige auf der Vorderseite des Gerats leuchtet.

1. Drücken Sie auf der Vorderseite des Geräts die Taste 念
   Das Programm, das Sie zuletzt gesehen haben, wird automatisch angezeigt.

2. Drücken Sie auf der Fernbedienung die Zifferntasten (0-9) oder eine der Programmplatz-Wahltasten ( / ) , oder drücken Sie auf der rechten Seite des Gerats die Taste c / P,

   Wenn Sie das Gerät zum ersten Mal einschalten, können Sie die Sprache auswahlen, in der die Menü angezeigt werden.

3. Um das Gerät auszuschalten, drücken Sie erneut die Taste 念

Schalten des Fernsehgeräts in den Standby-Modus

Zur Verringerung des Stromverbrauchs kann das Gerät in den Standby-Modus geschältet werden.

Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B. während einer Mahlzeit).

1. Drücken Sie auf der Fernbedienung die Taste POWER。

Der Bildschirm wird ausgeschaltet und auf der Vorderseite Ihr's Geräts erscheidt eine rote Standby-Anzeige.

1. Drücken Sie einfach erneut die Taste POWER, eine Ziffern taste (0~9) oder die Kanalwechseeltaste ( / ) um das Gerät wieder einzuschalten.

> Lassen Sie das Gerät nicht für längerere Zeit im Standby-Modus (z. B. wenn Sie verreist sind).

Ziehen Sie sicherheitshalber den Netzstecker und trennen Sie das Antennenkabel.

Plug & Play

Plug & Play

Wenn das Fernseherat zum ersten Mal eingeschelt wird, werden automatisch eine Grundeinstellungen abgefragt. Die folgenden Einstellungen können vorgenommen werden.

1. Drücken Sie auf der Fernbedienung die Taste POWER。

"Plug & Play" wird angezeigt.

1. Wahlen Sie die entsprechende Sprache aus, indem Sie die Taste

oder drucken. Bestätigen Sie ihre Auswahl mit der Taste ENTER.

1. Die Meldung "Antenneneingang prufen" wird eingeblendet.

Das Kästchen "OK" ist ausgewählt. Drücken Sie die Taste ENTER.

Überprüfen Sie, ob das Antennenkabel richtig angeschlossen ist.

1. Wahlen Sie die entsprechende Land aus, indem Sie die Taste oder drücken. Bestätigen Sie Ihr Auswahl mit der Taste ENTER.

2. Das Menu "Autom. speichern" wird mit der aktivierten Option "Start angezeigt. Drücken Sie die Taste ENTER.

Die Kanalsuche wird automatisch gestartet und beendet.
Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menu "Zeit einstellen" angezeigt.

Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste ENTER.

1. Drucken Sie die Taste ENTER.

Wahlen Sie die "Stunde" und "Minute" aus, indem Sie die Taste oder drucken.
Stellen Sie die "Stunde" und "Minute" ein, indem Sie die Taste oder drucken.

Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drucken.

1. Bestätigten Sie die vorgenommenen Einstellungen mit der Taste ENTER.

Sprache: Wahlen Sie mit dieser Option die gewünschte Sprache aus.
Land: Wahlen Sie mit dieser Option das gewünschte Land aus.
Autom. speichern: Wahlen Sie diese Option aus, um Sender im Empfangsbereich des Geräts automatisch zuuchen und zu speichern.
Zeit einstellen: Wahlen Sie diese Option aus, um die Uhr des Fernsehgeräts auf die aktuelle Uhrzeit einzustellen.

So setzen Sie diese Funktion zurück:

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen.

Drücken Sie die Taste oder , um "Einstellungen" auszuwahlen, und drücken Sie dann die Taste ENTER.

1. Drücken Sie die Taste ENTER erneut, um "Plug & Play" auszuwahlen.
2. Dadurch werden die Einstellungen geändert oder zurückgesetzt.

• Kanäle automatisch speichern
• Kanäle manuell speichern (Siehe Seite 8)
• Kanäe darbeiten (Siehe Seite 8)

Kanäle automatisch speichern

Sie konnen den verfügbaren Frequenzbereich nach Kanälen absuchen (die Verfügbarkeit ist von Land zu Land verzieden). Automatisch zugewiesene Programmnummern entsprechen unter Umständen nicht den gewünschten Programmnummern. Sie konnen jedoch die Programmnummern manuell sortieren und nicht gewünschte Kanäle Löschen.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen.
   Drucken Sie die Taste oder , um "Kanal" auszuwahlen, und drucken Sie dann die Taste ENTER.
2. Drücken Sie die Taste ENTER, um "Land" auszuwahlen.
3. Wahlen Sie die entsprechende Land aus, indem Sie die Taste oder drucken.

Bestätigten Sie ihre Auswahl mit der Taste ENTER.

1. Drücken Sie die Taste oder , um "Autom. speichern" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Drucken Sie die Taste ENTER.

Das Fernsehgerät beginnt mit dem Speichern aller verfügbaren Sender.

Sie können die Taste ENTER jederzeit drucken, um den Speichervorgung zu unterbrenen und zum Menu “Kanal” zurückzukehren.

1. Wenn Sie alle verfügbar Sonder gespeichert haben, wird das Menu "Sortieren" angezeigt.

Durch das Drücken der Taste AUTO PROG. auf der Fernbedienung können Kanäle automatisch gespeichert werden.

Sie konnen bis zu 100 Kanäle, einschließlich Kabelkanälen, speichern.

Bei der manuellen Kanalspeicherung haben Sie folgende Optionen:

Gefundene Kanäle speichern oder nicht.
Die Programmnummer des jeweiligen gespeicherten Kanals bestimmen.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen.

Drücken Sie die Taste oder , um "Kanal" auszuwahlen, und drücken Sie dann die Taste ENTER.

1. Drücken Sie die Taste oder , um "Man. speichern" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste ENTER, um "Programm" auszuwahlen.
3. Um einem Sender eine Programmnummer zuzuweisen, suchen Sie mit der Taste oder die richtige Nummer, und drücken Sie dann die Taste ENTER.

Si konnen die Programmnummer auch durch Drücken der Nummertasten auf der Fernbedienung einstellen.

1. Drücken Sie die Taste oder , um "Fernsehnorm" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Wahlen Sie den erforderlichen Farbstand aus, indem Sie wiederholt die Taste oder drucken und dann die Taste ENTER drucken.
3. Drücken Sie die Taste oder , um "Tonsystem" auszuwahlen, und drücken Sie dann die Taste ENTER.
4. Wahlen Sie den erforderlichen Audiostandard aus, indem Sie wiederholt die Taste oder drucken und dann die Taste ENTER drucken.

> Falls kein oder nur schlechter Ton zu horen sein sollte, wahlen Sie ein andere Tonsystem aus.

1. Wenn Ihnen Nummer des zu speichernden Kanals besteht ist, drücken Sie die Taste oder , um "Kanal" auszuwahlen. Drücken Sie die Taste ENTER. Wahlen Sie mit der Taste oder die Option

C (Antennenkanal) oder S (Kabelkanal) aus. Drucken Sie die Taste , um den Kanal auszuwahlen.

Wahlen Sie mit den Tasten oder die gewünschte Nummer, und drücken Sie dann die Taste ENTER.

Kan nal-modus: P (Programm-Modus), C (Antennenkanalmodus), S (Kabelkanal-Modus)

Si können den Kanal auch auswahlen, indem Sie die Zifferntasten auf der Fernbedienung drücken.

1. Wenn Sie den Programmplatz des gewünschten Senders nicht kennen, wahlen Sie mit den Tasten

oder die Option "Suchlauf" aus. Drucken Sie die Taste ENTER.

Zum Starten des Suchlaufs drücken Sie die Taste oder und anschließend die Taste ENTER.

1. Drücken Sie die Taste oder , um "Speichern" auszuwahlen. Drücken Sie die Taste ENTER, um "OK" auszuwahlen.
2. Wiederholen Sie die Schritte 3 bis 11 für jeder weiteren Sender, den Sie speichern möchten.

Programm: Wahlen Sie mit dieser Option einen Programmplatz für den Sender aus.
Fernsehnorm: Stellen Sie mit dieser Option die Fernsehnorm ein.
Tonsystem: Stellen Sie mit dieser Option das Tonsystem ein.

Kanal: Wahlen Sie mit dieser Option einen Sender aus.
Suchlauf: Wahlen Sie diese Option aus, um die Sendefrequenz des Senders zu ermitteln.
Speichern: Wahlen Sie diese Option aus, um die Einstellungen zu speichern.

Kanälebearbeiten

Sie haben die Möglichkeit, bei der Kanalsuche gefundene Kanäe zu überspringen. Wenn Sie dann die gespeicherten Kanäe durchlaufen, werden die entsprechenden Kanäe nicht angezeigt.

Alle Kanäle, die nicht ausdrücklich übersprungen werden sollen, werden angezeigt.

1. Verwenden Sie die Nummertasten, um den hinzuzufugenden oder zu Löschenden Sender direkt auszuwahlen.
2. Drücken Sie die Taste MENU, um das Menu anzuzeigen.

Drucken Sie die Taste oder , um "Kanal" auszuwahlen, und drucken Sie dann die Taste ENTER.

1. Drücken Sie die Taste oder , um "Hinzufug./Löschen" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Durch wiederholtes Drücken der Taste ENTER schalten Sie zwischen dem Hinzufugen und dem Löschen von Sendern um.
3. Drucken Sie die Tasten P / um zum gewünschten Programplatz zu wechseln, und wiederholen Sie die oben beschriebenen Schritte.
4. Zum Beenden drücken Sie die Taste EXIT.

Mit den Ziffernasten auf der Fermbedienung konnen Sie jeder Sender (einschließlich gelösschter Sender) anzeigen.

Sie können Kanäle auch hinzufügen oderlöschen, indem Sie einfach die Tasten ADD/DEL auf der Fernbedienung drucken.

Sie können den Bildstandard auswahlen, der für ihre Sehgewohnheiten am besten geeignet ist.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen.
   Drücken Sie die Taste oder , um "Bild" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste ENTER erneut, um "Modus" auszuwahlen.
   Drucken Sie erneut die Taste ENTER.
3. Drücken Sie die Taste oder , um das gewünschen Bildeffekt
   auszuwahlen. Drucken Sie die Taste ENTER.
4. Zum Beenden drücken Sie die Taste EXIT.

Sie können auch die Taste P.MODE auf der Fernbediedung drücken, um eine der Bideinstellungen auszuwahlen.

• Dynamisch: Wahlen Sie diese Option für die Anzeige von hochauflosenden Fernsehbildern bei starker Umgebungsbeleuchtung aus.
• Standard: Wahlen Sie diese Option für die optimale Anzeige von Fermsehbildern bei normaler Umgebungsbeleuchung aus.
• Film: Wahlen Sie diese Option für die optimale Anzeige von Fernsehbildern bei geringer Umgebungsbeleuchtung aus.
• Benutzerdef.: Wahlen Sie diese Option aus, um Fermsehbilder entsprechend ihren eigenen Bildeinstellungen anzuzügen. (Weitere Informationen finden Sie unter "Benutzereinstellung Bild anpassen" auf Seite 9.)

Der Bildmodus muss für jeder Signalquelle separat angepasst werden.

Sie können zu den werkseitig festgelegten Standardbildeinstellungen zurückkehren, indem Sie "Reset" auswahlen.

(Weitere Informationen finden Sie unter "Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte" auf Seite 10.)

Benutzereinstellung Bild anpassen

Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die Anweisungen 1 bis 3 unter "Bildstandard ändern".
2. Drücken Sie die Taste oder , um eine bestimmte Option auszuwahlen. Drücken Sie die Taste ENTER.
3. Drücken Sie die Taste oder , um den Wert einer bestimmten Option zu erhöhen oder zu verringn. Drücken Sie die Taste ENTER.

4. Zum Beenden drücken Sie die Taste EXIT.

5. Kontrast: Wahlen Sie diese Option aus, um den Kontrast zwischen Objekten und Hintergrund einzustellen.

6. Helligkeit: Wahlen Sie diese Option aus, um die Helligkeit des gesamten Bildschirms einzustellen.
7. Schäfre: Wahlen Sie diese Option aus, um die Konturen von Objekten zu schäften oder weichzuzeichnen.
8. Farbe: Wahlen Sie diese Option aus, um die FarbHELLigkeit einzustellen.
9. Farbston (nur für NTSC): Wahlen Sie diese Option aus, um natürlichere Farbstöne für Objekte durch Erhöhen des Rot- oder Grünanteils einzustellen.

Die eingestalten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert.

Sie konnen den für ihre Augen angenehmsten Farbon auswahlen.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die Anweisungen 1 bis 3 unter "Bildstandard ändern" auf Seite 9.
2. Drücken Sie die Taste oder , um "Farbtemp." auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie die Taste oder , um die gewünschte Farbtoneinstellung auszuwahlen. Drücken Sie die Taste ENTER.
4. Zum Beenden drücken Sie die Taste EXIT.

Kalt2: Sorgt für eine höhere Farbstemperatur (blauer) als das Menu "Kalt1".
Kalt1: Verleiht Weifoten einen blülichen Stich.
Normal: Behalt WeiStone bei.

Warm1: Verleiht Weilstönen einen röttlichen Stich.
Warm2: Sorgt für eine gingere Farbtemperatur (rotter) als das Menu "Warm1".

Die eingestalten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert.

Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte

Sie können die Einstellungen auf die werkseitig festgelegten Standardbildeinstellungen zurücksetzen.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die Anweisungen 1 bis 3 unter "Bildstandard ändern" auf Seite 9.
2. Drücken Sie die Taste oder , um "Reset" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Zum Beenden drücken Sie die Taste EXIT.
   Die Option "Reset" wird auf jeder Bildmodus angewendet.

BildgroBe wahlen

Sie können diese Optionen auch einfach durch Drücken der Taste P.SIZE auf der Fernbedienung auswählen.

Sie können eine Bildgroße wahlen, die ihren Sehgewohnheiten am besten entspricht.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen. Drücken Sie die Taste oder ,um "Bild" auszuwahlen, und drucken Sie dann die Taste ENTER.
2. Drücken Sie die Taste oder , um "Format" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie die Taste oder , bis die gewünschte Einstellung erreicht ist. Drücken Sie die Taste ENTER.

4. Zum Beenden drucken Sie die Taste EXIT.

5. Autom. Breit: Wahlen Sie diese Option aus, um als Bildformat automatisch das Breitbartseitenverhältnis ("Breit") einzustellen.
   16:9: Wahlen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 einzustellen (zum Anzeigen von DVDs und Fernsehsendungen im Breitbildformat).

6. Zoom: Wahlen Sie diese Option aus, um das 16:9-Breitbild auf die volle Bildschirmbreite zu vermögen.
   4:3: Dies ist die Standardeinstellung zum Anzeigen von Videos und herkömmlichen Fernsehsendungen.

Im PC, Komp, HDMI-Modus können nur der "16:9"- und der "4:3"-Modus eingestellt werden. (Das "Zoom" wird nicht unterstützt.)

Wahlen Sie aus, indem Sie die Taste oder drucken. Mit der Taste oder konnen Sie das Bild nach oben oder nach unten verschiben. Drücken Sie nach der Auswahl von die Tasten oder um das Bild in vertikaler Richtung zu vergroßern oder zu verkleinern.

Digitale RM: Wenn das vom Fernsehgerät empfangene Übertragungssignal schwacht ist, konnen Sie diese Rauschminderungsfunktion aktivieren, um ggf. staatliche Aufladungen oder Geistereffekte auf dem Bildschirm zu verringern.

Optimalkontrast: Der Optimalkontrast erkennt das visuelle Eingangssignal und passt es an den optimalen Kontrast an.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen. Drücken Sie die Taste oder um "Bild" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste oder um die Option "Digitale RM" oder "Optimalkontrast" auszuwahlen. Drücken Sie die Taste ENTER.
3. Drücken Sie die Taste oder um die Option "Ein" oder "Aus" auszuwahlen. Drücken Sie die Taste ENTER.
4. Zum Beenden drücken Sie die Taste EXIT.

These Funktionen sind im PC-Modus nicht verfügbar.

Bild-in-Bild-Funktion verwenden (PIP)

Drücken Sie mehrfach die Taste PIP auf der Fernbedienung, um "PIP" zu aktivieren bzw. zu deaktivieren.

Sie konnen innerhalb des Hauptbildes (Fernsehsendung oder Video) ein Nebenbild einblenden. Dadurch konnen Sie gleichzeitig eine Fernsehsendung oder ein Video von einem beliebigen angeschlossenen Gerät im Auge gehalten.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen. Drücken Sie die Taste oder , um "Bild" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste oder , um "PIP" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie erneut die Taste ENTER. Drücken Sie die Taste oder , um "Ein" auszuwahlen, und drücken Sie dann die Taste ENTER. PIP ist nur im PC-Modus verfügbar, nicht jedoch in anderen Modi.
4. Drücken Sie die Taste oder , um "Quellen" auszuwahlen, und drücken Sie dann die Taste ENTER. Wahlen Sie eine Quelle für das Unterbild aus, indem Sie die Taste oder drücken, und drücken Sie die Taste ENTER.

Für das PIP-Bild konnen je nach Einstellung des Hauptbildes verschiedene Signalquellen ausgewählten werden.

1. Drücken Sie die Taste oder , um "Position" auszuwahlen, und drücken Sie dann die Taste ENTER. Wahlen Sie eine Quelle für das Unterbild aus, indem Sie die Taste oder drucken, und drücken Sie die Taste ENTER.
2. Drücken Sie die Taste oder , um "Progr." auszuwahlen und drücken Sie die Taste ENTER. Mit den Tasten oder können Sie nun den Sender auswahlen, der im Nebenbild wiedergegeben werden soll. Drücken Sie die Taste ENTER. "Progr." kann auch aktiv sein, wenn das PIP-Bild auf "TV" eingestellt ist.

7. Zum Beenden drücken Sie die Taste EXIT.

• Quellen: Auswahlen einer Signalquelle (A/V extern) für PIP.
• Position: Wahlen Sie mit dieser Option die Grübe des PIP-Bildes aus.
  Progr.: Verwenden Sie diese Option, um den im PIP-Bild angezeigten Sender zu wechseln.

PIP-Einstellungen (O: PIP ist aktiv, X: PIP ist nicht aktiv)

Pip Sender Hauptender	TV	Ext.1	Ext.2	AV	S-Video	Komp.	PC	HDMI
PC	O	O	O	O	O	X	X	X

Wenn das Hauptbild auf PC eingestellt ist, unterstützt das PIP-Bild nur "TV", "Ext.1", "Ext.2", "AV" und "S-Video". Das PIP-Bild unterstützen in thisem Fall keine anderen Signalquellen.

Möglicherweise wirkt das Bild im PIP-Fenster weniger unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen von Spieler oder Karaoke verwenden.

1. Drücken Sie die Taste STILL, um das aktuelle Bild zum Standbild zu machen.

Der Ton wird weiterhin normal abgeschpielt.Drucken Sie erneut die Taste, um den Vorgang zu beenden.

Be den Eingangssquellen PC kann diese Funktion nicht verwendet werden.

Tonwiedergabestandmandern

Sie können spezielle Toneffekte auswahlen, die wiedergegeben werden, wenn Sie eine bestimmte Sendung sehen.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen. Drücken Sie die Taste oder , um "Ton" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste ENTER erneut, um "Modus" auszuwahlen.
3. Wahlen Sie den erforderlichen Audiostandard aus, indem Sie wiederholt die Taste oder drücken und dann die Taste ENTER drucken.
4. Zum Beenden drucken Sie die Taste EXIT.

• Standard: Wahl den normalen Audiomodus aus.
• Music: Betont die Musik im Verhältnis zu Stimmen.
• Film: Bietet eine lebendige und volle Tonwiedergabe für这部电影.
• Sprache: Betont Stimmen im Verhältnis zu anderen Gerauschen.
• Benutzerdef.: Wählt benutzerdefinierte Toneinstellungen aus. (Weitere Informationen finden Sie unter "Toneinstellungen anpassen")

Optionen können Sie auch durch Drucken der Taste S.MODE auf der Fernbedienung wahlen.

Toneinstellungen anpassen

Sie konnen den Ton nach ihrem persönlichen Geschmack einstehen.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen. Drücken Sie die Taste oder , um "Ton" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste oder , um "Equalizer" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie die Taste oder , um eine bestimmte Option auszuwahlen. Drücken Sie die Taste ENTER.
4. Wahlen Sie die gewünschte Option durch wiederholtes Drücken der Taste oder . Drucken Sie die Taste ENTER.
5. Zum Beenden drücken Sie die Taste EXIT.
   Wenn Sie diese Einstellungen ändern, wird der Audiomodus automatisch auf "Benutzerdef." umgestellt.

Jeder Fernsehsender verfügbar über seine eigenen Signalbedingungen, so dass es für Sie mitunterrecht muhsam sein kann, beim Umschalten des Programms{jedes Mal die Lautstärke nachzuregeln. Mit dieser Funktion konnen Sie die Lautstärke des gewünschten Programes automatisch einstellen halten, indem bei einem hohen Modulationsignal die Lautstärke verringer und bei einem niedrigen Modulationssignal die Lautstärke erhöht wird.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen. Drücken Sie die Taste oder , um "Ton" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste oder , um "Auto. Lautst" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Drucken Sie die Taste oder um die Option "Ein" oder "Aus" auszuwahlen. Drucken Sie die Taste ENTER.
4. Zum Beenden drücken Sie die Taste EXIT.

Ton des Nebenbildes wiedergeben

Wenn die PIP-Funktion aktiviert ist, können Sie den Ton des Nebenbildes wiedergeben.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen. Drücken Sie die Taste oder , um "Ton" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste oder , um "Ton wahlen" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie die Taste oder um die Option "PIP-sender" auszuwahlen. Drücken Sie die Taste ENTER.

4. Zum Beenden drücken Sie die Taste EXIT.

5. Hauptsender: Verwenden Sie diese Option, um den zum Hauptbild gehörenden Ton wiederzugeben.

6. PIP-sender: Verwenden Sie diese Option, um den zum PIP-Bild gehörenden Ton wiederzugeben.

   These Option konnen Sie auswahlen, wenn "PIP" auf "Ein" eingestellt ist.

Zurücksetzen der Toneinstellungen auf die werkseitig festgelegten Standardwerte

Im Spielemodus ist die Funktion zum Zurücksetzen der Audioeinstellungen aktiviert. Durch Auswahlen der Reset-Funktion nach dem Einstellen des Equalizers wird die Equalizer-Einstellung auf die Werkseinstellungen zurückgesetzt.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen.
   Drücken Sie die Taste ▲oder ▼, um "Ton"auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste oder, um "Reset"auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Zum Beenden drücken Sie die Taste EXIT.

These Option konnen Sie auswahlen, wenn "Spielemodus"auf "Ein"eingestellt ist.

Tonmodus wahlen

Si konnen these Optionen auch einfach auswahlen,indem Si auf der Fernbedienung die Taste DUAL drucken.

Sie können den Tonwiedergabemodus durch Drücken der Taste DUAL wahren. Wenn Sie die Taste drucken, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm angezeigt.

	Audio Type	DUAL /2	Default
UKW-Stereo	Mono	MONO	Automatischer Wechsel
	Stereo	STEREO←→MONO
	Dual	DUAL1←→DUAL 2	DUAL 1
NICAM-Stereo	Mono	MONO	Automatischer Wechsel
	Stereo	MONO←→STEREO
	Dual	→MONO←→DUAL1→DUAL 2←→	DUAL 1

Uhrzeit einstellen und anzeigen

Sie können die Uhr des Fernsehers einstellen. Dann wird die aktuelle Uhrzeit angezeigt, wenn Sie die Taste "INFO" drücken. Sie müssen die Uhr stellen, wenn Sie die automatischen Zeitschaltuhren verwenden möhen.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen. Drücken Sie die Taste oder ,um "Einstellungen" auszuwahlen, und drucken Sie dann die Taste ENTER.
2. Drücken Sie die Taste oder , um "Zeit" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie die Taste ENTER, um "Zeit einstellen" auszuwahlen.

Wenn Sie...	Drücken Sie...
Option "Stunde" oder "Minute" markieren	Die Taste ↓ oder ↑
Stellen Sie die "Stunde" und die "Minute"	Die Taste ▲ oder ↓
Drücken Sie die Taste ENTER.

1. Zum Beenden drücken Sie die Taste EXIT.

Wenn Sie das Netzkabelziehen, müssen Sie die Uhr erneut einstellen.

Sie können die Stunden und Minuten auch einstellen, indem Sie die Ziffermastaen auf der Fernbedienung drücken.

Stellen der Einschlafschaltuhr

Drücken Sie auf der Fermbedienung mehrmals die Taste SLEEP, bis das gewünschte Zeitintervall angezeigt wird.

Sie können ein Interval zwischen 30 und 180 Minuten auswahlen, nach dessen Ablauf der Fernseher automatisch in den Standby-Modus geschalte wird.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen. Drücken Sie die Taste oder , um "Einstellungen" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste oder , um "Zeit" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie die Taste oder , um "Sleep-Timer" auszuwahlen, und drücken Sie dann die Taste ENTER.
4. Drücken Sie mehrmals die Taste oder , bis die gewündte Zeit angezeigt wird. (Aus, 30, 60, 90, 120, 150, 180). Drücken Sie die Taste ENTER.
5. Zum Beenden drücken Sie die Taste EXIT.

Das Fernseherat/der Monitor wechselt automatisch in den Standby-Modus, wenn die Schaltuhr den Wert 0 erreicht.

Sie können die Zeitschaltuhren des Fernsehgeräts stellen, so dass Folgendes geschlossen:

Automatisches Einsatzen des Fernsehgeräts und Einstellen des ausgewählten Senders.
Automatisches Ausschalten zum ausgewählten Zeitpunkt.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen. Drücken Sie die Taste oder ,um "Einstellungen" auszuwahlen, und drucken Sie dann die Taste ENTER.
2. Drücken Sie die Taste oder , um "Zeit" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie die Taste oder , um "Autom. Ein" auszuwahlen, und drücken Sie dann die Taste ENTER.
4. Drücken Sie die Taste oder , um "Stunde" einzustellen, und drücken Sie dann die Taste , um zum nachsten Schritt zu wechseln. Stellen Sie die anderen Optionen auf die gleiche Weise ein. Wenn Sie fertig sind, drücken Sie zum Zurückkehren die Taste ENTER.
5. Drücken Sie die Taste oder , um "Autom. Aus" auszuwahlen, und drücken Sie dann die Taste ENTER.

6. Drücken Sie die Taste oder , um "Stunde" einzustellen, und drücken Sie dann die Taste , um zum nachsten Schritt zu wechseln. Stellen Sie die anderen Optionen auf die gleiche Weise ein. Wenn Sie fertig sind, drücken Sie zum Zurückkehren die Taste ENTER.

7. Zum Beenden drücken Sie die Taste EXIT.

Zuerst müssen Sie die Uhr des Fermsehgeräts stellen.

Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken.
Die Timer Funktionieren nur, wenn "Einstellungen" auf "Ja" eingestellt ist.

Sprache der Bedienerführung wahlen

Wenn Sie das Gerät das ersten Mal verwenden, müssen Sie die Sprache auswahlen, die für die Menüs und Hinweise verwendet wird.

1. Drücken Sie die Taste MENU, um das Bildschirmmen zuzuzeugen. Drücken Sie die Taste oder , um "Einstellungen" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste oder , um "Sprache" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Wahlen Sie eine bestimmte Sprache aus, indem Sie wiederholt die Taste oder drücken. Drücken Sie die Taste ENTER.

   Sie können unter 21 Sprachen halten.

4. Zum Beenden drucken Sie die Taste EXIT.

Wenn Sie eine Spielekonsole wie PlayStation™ oder Xbox™ anschließen, können sie durch Auswahlen des Spielemenü ein realitatsnaheres Spielerlebnis genießen.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen. Drücken Sie die Taste oder , um "Einstellungen" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Drücken Sie die Taste oder , um "Spielemodus" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie die Taste oder um die Option "Ein" oder "Aus" auszuwahlen. Drücken Sie die Taste ENTER.
4. Zum Beenden drücken Sie die Taste EXIT.

Wenn Sie die Spielekonsoide weiter vom Gerät trennen und ein anderes externiges Gerät anschließen möhten, beenden Sie über das Einrichtmenu den Spielemodus.
Wenn Sie im Spielemodus das TV-Menu anzeigen, zittert das Bild leicht.
Der Spielemodus ist im TV-Modus nicht verfügbar.

Bei aktiviertem Spielemodus:

• Bildmodus und Soundmodus werden automatisch auf benutzerdefiniert eingestellt, und sie können von Benutzer nicht mehr geändert werden.
• Passen Sie den Ton unter Verwendung des Equalizers an.
• Die Funktion zum Zurücksetzen der Audioeinstellungen ist aktiviert. Durch Auswahlen der Reset-Funktion nach dem Einstellen des Equalizers wird die Equalizer-Einstellung auf die Werkseinstellungen zurückgesetzt.

Verwenden der Energiesparfunktion

Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgerats ein, um den Stromverbrauch zu senken. Wenn Sie nachts fernsehen, stellen Sie "Energiesparmod." auf "Hoch" ein, um sowohl den Blendeffekt als auch den Stromverbrauch zu senken.

1. Drücken Sie die Taste MENU, um das Bildschirmmen anzuzeigen. Drücken Sie die Taste oder , um "Einstellungen" auszuwahlen, und drucken Sie dann die Taste ENTER.
2. Drücken Sie die Taste oder , um "Energiesparmod." auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Wahlen Sie die erforderliche Option (Aus, Niedrig, Mittel, Hoch) aus, indem Sie die Taste oder drücken. Drucken Sie die Taste ENTER.
4. Zum Beenden drücken Sie die Taste EXIT.

Anzeigen eines blauen Bildschirms / Melodie wahlen

Blaes Bild:

Wenn kein Signal empfangen wird oder das Signal sehr schwach ist, wird der rauschende Bildhintergrund automatisch durch ein blaes Bild ersetzt. Wenn Sie das schlechte Bild weiterhin aneigen möchten, legen Sie den Modus "Blaes Bild" auf "Aus" fest.

Melodie:

Es besteht die Möglichkeit, beim Ein- bzw. Ausschalten des Geräts eine Melodie ertönen zu halten.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen.
   Drücken Sie die Taste oder , um "Einstellungen" auszuwahlen, und drücken Sie dann die Taste ENTER.
2. Drucken Sie die Taste oder um die Option "Blaes Bild" oder "Melodie" auszuwahlen. Drucken Sie die Taste ENTER.
3. Drücken Sie die Taste oder um die Option "Ein" oder "Aus" auszuwahlen. Drücken Sie die Taste ENTER.
4. Zum Beenden drucken Sie die Taste EXIT.

Sie können zwischen den an den Eingangsbuchsen des Fernsehgerats angeschlossenen externen Quellen auswahlen.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen.
   Drücken Sie die Taste ENTER, um "Eingang" auszuwahlen.
2. Drücken Sie die Taste ENTER erneut, um "Quellen" auszuwahlen. Wenn keine externen Geräte mit dem TVGerät verbunden sind, werden in der "Quellen" nur "TV", "EXT.1", "EXT.2" aktiviert. "AV", "S-Video", "Komp.", "PC" und "HDMI" werden nur aktiviert, wenn sie an das Gerät angeschlossen sind.
3. Wahlen Sie das gewünschte Gerät durch wiederholtes Drücken der Taste oder . Drücken Sie die Taste ENTER.

Drucken Sie die Taste SOURCE, bis die gewünschte Signalquelle ausgewähl ist. Sie konnen den Modus TV auswahlen, indem Sie auf der Fernbededierung die Taste TV oder P / drucken, aber nicht durch Drucken der Taste SOURCE.

Signalquellennamenbearbeiten

Vergeben Sie für die an die Eingangsbuchsen angeschlossenen Geräte Namen, um die Auswahl der Signalquelle zu vereinfachen.

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen.
   Drücken Sie die Taste ENTER, um "Eingang" auszuwahlen.
2. Drücken Sie die Taste oder , um "Name bear." auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie die Taste oder , um das Gerät auszuwahlen, das Sie bearbeiten möhen. Drücken Sie die Taste ENTER.
4. Drücken Sie die Taste oder , um das erforderliche Gerät auszuwahlen. Drücken Sie die Taste ENTER.
5. Zum Beenden drucken Sie die Taste EXIT.

Videotextdecoder

Zusammen mit den beiden Fernsehprogrammen werden Videotextseiten ausgestrahl. Diese Seiten enthalten unter anderen die folgenden Informationen:

Sendezeiten.
Nachrichten und Wetterberichte.
Sportergebnisse.
Untertitel für Hörgeschädigte.

Die Videotextseiten sind in sechs Kategorien unterteilt:

Teil	Inhalt
A	Gewählte Seitennummer
B	Aktuelle Seitennummer oder Suchstatus
C	Senderkurzel
D	Datum und Uhrzeit
E	Text
F	Statusinformation

Sie können jederzeit Videotextinformationen anzeigen, allerdings muss der Signalempfang hierzu gut sein. Anderenfalls:

Informationen fehlen.
einige Seiten nicht angezeigt werden können.

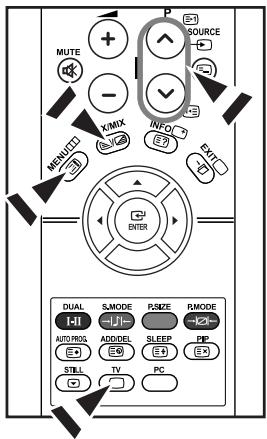

So aktivieren Sie den Videotext und zeigen die Inhaltsside an:

1. Drücken Sie die Taste P ( ) oder P ( ), um den gewünschten Sender auszuwahlen, der den Videotextdienst bietet.
2. Drücken Sie die Taste TTX/MIX ( 三 / 四 ) um den Videotextmodus zu aktivieren.

Die Startseite wird angezeigt. Diese Seite kann jederzeit durch Drücken der Taste MENU (ü) erneut aufgerufen werden.

1. Drucken Sie erneut die Taste TTX/MIX (1/2).

Die aktuell übertragene Sendung wird gleichzeitig mit der Vide otextseite auf dem Bildschirm angezeigt.

1. Drücken Sie erneut die Taste TV (□), um die TTX-Anzeige zu schreiben.

Wenn beim Anzeigen von Text falsche oder unvollständige Zeichen angezeigt werden, sollenn Sie sicherstellen, dass die Textsprache mit der Sprache im Menümodus "Einstellungen" identisch ist. Wenn die beiden Sprachen nicht übereinstimmen, wahlen Sie als Textsprache die gleiche Sprache, die im Menu "Einstellungen" angegeben ist.

Auswahlen einer bestimmten Videotextseite

Sie können Seitenzahlen direkt über die Nummerntasten auf der Fernbedienung eingeben.

1. Geben Sie die dreistige Seitennummer der gewünschten Seite mitden entsprechenden Nummernasten ein.

2. Falls die ausgewählte Seite mit weiteren Unterseiten verknüpf ist, werden diese nacheinander angezeigt.
   Drücken Sie die Taste 13 (E3) um das Blättern zu unterbren.
   Drücken Sie die Taste 13 (E3) erneut, um das Blättern fortzusetzen.

3. Anzeigeoptionen verwenden:

Gewünsche Anzeigeoption...	Taste...
Sowohl Videotext als auch ein laufendes Programm,	TTX/MIX (®/®)
Versteckter Text (Antwerten bei Quizzesendenungen etc.)	INFO (®)
Normale Wiedergabe	INFO (®)
Eine Unterseite, durch Eingabe ihrer vierstelligen Nummer	ADD/DEL (®)
Die{nachste Seite	P (®)
Dievorherige Seite	P (®)
Doppelt so große Buchstaben in:	SLEEP (®)
•der oberen Häufige des Bildschirms	•einnmal
•der unteren Häufige des Bildschirms	•zweimal
Normale Wiedergabe	•dreimal

Die verschiedene Themen auf den Videotextseiten sind Farbig gekennzeichnet und setzen sich mit den Farbstanten auf der Fernbedienung anwahlen.

1. Drücken Sie die Taste TTX/MIX ( / ), um die Videotext-Startseite anzuzeigen..
2. Drücken Sie die farbige Taste, die dem Thema entspricht, das Sie anzeigen wollen. (Die verfügbarbaren Themen werden in der Statuszeile angezeigt.).
3. Drücken Sie die Taste "Rot", um die vorherige Seite anzuzeigen.
   Drücken Sie die Taste "Grün", um die{nachste Seite anzuzeigen.
4. Drücken Sie die Taste TV (□) erneut, um die Textanzeige zu beenden.

Installation der PC-Software (Unter Windows XP)

Im Folgenden sind die Windows-Anzeigeeinstellungen für die meisten Computer aufgeführht. Die tatsächlich auf dem Computer angezeigten Fenster varieren je nach Version von Windows und der jeweiligen Videokarte. Selbst wenn das angezeigte Fenster abweicht, gelten in den meisten Fälle die gleichen Grundinformationen für die Einstellung. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Handler.)

1. Klichen Sie im Startmenu von Windows auf "Control Pane".
2. Wenn das Fenster Systemsteuerung angezeigt wird, doppelklicken Sie auf "Appearance and Themes".
3. Wenn das Fenster Systemsteuerung angezeigt wird, doppelklicken Sie auf "Appearance and Themes".
4. Klichen Sie nun auf die Registerkarte "Settings". Die korrekte Einstellung für die Bildschirmaufösung ist: Optimal - 1360 X 768 Wenn das Dialogfeld eine Option für die Bildschirmfrequency enthalt, muss als Einstellung "60" oder "60 Hz" ausgewählten werden. Klichen Sie jetzt auf "OK", um das Dialogfeld zu schlieben.

Anzeigemodi (PC)

Bildposition und -große sind vom Typ des PC-Monitors und dessen Auflösung abhängig. Die in der Tabelle angegebenen Auflösungen sind die empfohlenen Auflösungen. (Alle Zwischenauflösungen innerhalb der Unterstützungen Auflösungsbereiche werden unterstützt.)

Modus	Auflösung	Horizontalfrequenz (kHz)	Vertikalfrequency (Hz)	Pixeltakt (MHz)	Synchronisations polarität (H/V)
IBM	640 x 480	31,469	59,940	25,175	- / -
	720 x 400	31,469	70,087	28,322	- / +
VESA	800 x 600	37,879	60,317	49,500	+ /+
	1024 x 768	48,364	60,000	65,000	- / -
	1024 x 768	56,476	70,069	75,000	- / -
	1360 x 768	47,712	60,015	85,800	+ /+

Das Zeilensprungverfahren wird nicht Unterstützung.
Das Fernsehgerat Funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird.

HDMI/DVI Unterstützung keine PC-Funktion.
Separate- und Composite-Modus werden unterszt. SOG wird nicht unterszt.

Drücken Sie auf der Fernbediedung die Taste PC, um den PC-Modus auszuwahlen.

Grob-und Feinabstimmung des Bildes vornehmen (Bildjustierung): Mithilfe der Anpassung der Bildqualität sollen Bildstörungen beseitigt oder verringert werden. Solte sich das Bildauschen durch die Feinabstimmung allein nicht behehen setzen, stellen Sie zunachst die Freqenz möglichst/genau ein (Grob), und führen Sie dann erneut eine Feinabstimmung durch. Nachdem die Störungen reduziert worden sind,RCTEN Sie das Bild erneut aus, so dass es auf dem Bildschirm zentriert ist.

1. Voreinstellung: Drücken Sie die Taste PC, um den PC-Modus einzustellen.
2. Drücken Sie die Taste MENU, um das Menu anzuzeigen.
   Drücken Sie die Taste oder , um "Einstellungen" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Drücken Sie die Taste oder , um "PC" auszuwahlen, und drücken Sie dann die Taste ENTER.
4. Drücken Sie die Taste ENTER, um "Bildjustierung" auszuwahlen.
5. Drücken Sie die Taste oder , um "Grob" oder "Fein" auszuwahlen, und drücken Sie dann die Taste ENTER.
6. Drücken Sie die Taste oder , um die Bildqualität anzupassen. Drücken Sie die Taste ENTER.
7. Zum Beenden drücken Sie die Taste EXIT.

Bildpositionändern (Position): Passen Sie die Position des PC-Bildes an, wenn es nicht auf das Fernsehbild passt.

1. Befolgen Sie die Anweisungen 1 bis 3 unter "Grob-und Feinabstimmung des Bildes vornehmen (Bildjustierung)".
2. Drücken Sie die Taste oder , um "Position" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Drucken Sie die Taste oder , um die vertikale Position anzupassen. Drucken Sie die Taste oder , um die horizontale Position anzupassen. Drucken Sie die Taste ENTER.
4. Zum Beenden drücken Sie die Taste EXIT.

Bildeinstellungen zurücksetzen (Bild zurücksetzen): Sie können alle Bildeinstellungen auf die werkseitigen Standardwerte zurücksetzen.

1. Befolgen Sie die Anweisungen 1 bis 3 unter "Grob-und Feinabstimmung des Bildes vornehmen (Bildjustierung)".
2. Drücken Sie die Taste oder , um "Bild zürücksetzen" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Zum Beenden drucken Sie die Taste EXIT.

PC-Bildschirm automatisch einstellen (Autom. Einstellung): Die automatische Einstellung erhögt eine automatische Anpassung des PCMonitors an das eingehende PCVideosignal. Die Werte für "fein", "groß" und "Position" werden automatisch eingestellt.

1. Befolgen Sie die Anweisungen 1 bis 3 unter "Grob-und Feinabstimmung des Bildes vornehmen (Bildjustierung)".
2. Drücken Sie die Taste oder , um "Autom. Einstellung" auszuwahlen, und drücken Sie dann die Taste ENTER.
3. Zum Beenden drücken Sie die Taste EXIT.

Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst

Kein Ton oder Bild	• Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen ist. • Vergewissem Sie sich, dass Sie die Taste auf der Vorderseite des Geräts gedrück haben. • Überprüften Sie die Einstellungen für Kontrast und Helligkeit. • Überprüften Sie die Lautstärke.
Normales Bild, aber kein Ton	• Überprüften Sie die Lautstärke. • Überprüften Sie, ob die Taste MUTE auf der Fernbedienung gedrück wurde.
Kein Bild oder nur schwwarzüßiges Bild	• Andern Sie die Farbeinstellungen. • Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewähl ist.
Ton- und Bildstörungen	• Suchen Sie das elektrische Gört, das den Fernseher stört, und stellen Sie es in einem größeren Abstand auf. • Schließen Sie den Fernseher an eine andere Steckdose an.
Verzertes oder verschneites Bild, verzemer Ton	• Überprüften Sie Ausrichtung, Standort und Verbindung der Antenne. Interferenzen werden oft durch Zimmerantennen verursicht.
Fernbedienung funktioniert nicht richtig	• Ersetzen Sie die Batterien der Fernbedienung. • Reinigen Sie die Vorderseite der Fernbedienung (dort befindet sich der Infrarotsender) • Überprüften Sie die Batteriekontakte.
Meldung “Signalkabel überprüften” wird angezeigt	• Stellen Sie sicher, dass das Signalkabel fest mit dem Computer oder der Videoquelle verbunden ist. • Vergewissem Sie sich, dass der Computer bzw. die Videoquelle eingeschaltet sind.
Im PC-Modus wird die Meldung “Nicht Unterstützung Modus” angezeigt.	• Finden Sie die maximale Auflösung und Bildwiederholfrequency der Videokarte hersaus. • Vergleichen Sie diese Werte mit den Angaben unter Anziegemodii.

Für den TFT-LCD-Bildschirm wird ein Display aus Subpixel verwendet (3.133.440), die nur in einem technisch anspruchsvollen Verfahren hergestellt werden konnen. Es konnenzar einige helle oder dunkle Pixel auf dem Bildschirm erscheinen, sie beeinträchtigte die Leistung des Produktes jedoch nicht.

Technische Daten und Umgebungsbedingungen

Model	LE23R7
Bildgroße (Diagonal)	23 Zoll
Stromversorgung	AC 220-240 V, 50 Hz
Leistungsaufnahme	100 W
Auflösung (PC)	1360 x 768 @ 60 Hz
Ton
Ausgang	3 W x 2
Abmessungen (B x T x H)
Gehäuse	594 x 75 x 421 mm
Mit Fuß	594 x 216 x 476 mm
Gewicht
Mit Fuß	7,6 kg
Umgebungsbedingungen
Temperatur (Betrieb)	10 °C bis 40 °C (50 °F bis 04 °F)
Luftfeuchtigkeit (Betrieb)	10 % bis 80 %, nicht kondensierend
Temperatur (Lagerung)	-20 °C bis 45 °C (-4 °F bis 3 °F)
Luftfeuchtigkeit (Lagerung)	5 % bis 95 %, nicht kondensierend

Design und Technische Daten können ohne Ankündigung geändert werden.
Diesist ein digitales Gerat der Klasse B.

Inhoud

UWTV/MONITOR AANSLUITEEN GEBRUISKLAAR MAKEN

VERSCHILLLENDE FUNCTIONS GEBRUIKEN

Kanalen automatisch opslaan
