Marca	Siemens
Modelo	LC457CA60
Tipo de produto	Exaustor
Largura	60 cm
Profundidade	50 cm
Altura (aprox.)	60 a 90 cm (variável conforme instalação)
Peso líquido (aprox.)	12 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Potência máxima do ventilador	Não especificada no manual (estimativa 200-300 W)
Iluminação	Lâmpadas halógenas 12 V, 20 W máx., base G4
Modos de funcionamento	Exaustão externa ou recirculação com filtro de carvão ativo
Velocidades do ventilador	Várias velocidades + modo intensivo (retorno automático após 10 min)
Função de desligamento programado	Sim, 10 minutos de funcionamento contínuo
Indicador de saturação dos filtros	Indicação visual e sonora
Filtros de gordura	Metal, laváveis na máquina de lavar louça (limpeza mensal em uso normal)
Filtro de carvão ativo	Substituição anual recomendada
Limpeza das superfícies	Água quente com sabão ou produto para vidros não agressivo
Instruções de segurança	Não flambar sob o exaustor, garantir ventilação suficiente no modo de exaustão
Reparabilidade	Peças de reposição disponíveis (lâmpadas, filtros); reparos por profissional
Garantia	De acordo com as condições do fabricante

Perguntas frequentes - LC457CA60 SIEMENS

Qual é o modo de funcionamento do exaustor Siemens LC457CA60?

O exaustor pode funcionar em exaustão externa ou em recirculação com filtro de carvão ativo. No modo de exaustão, os vapores são expelidos para o exterior; no modo de recirculação, o ar é filtrado e devolvido à cozinha.

Como limpar os filtros de gordura metálicos?

Os filtros de gordura são limpos na máquina de lavar louça ou à mão com água quente e detergente. Em uso normal (1-2 h/dia), limpe-os uma vez por mês. Certifique-se de que estejam bem secos antes de recolocá-los.

Quando é necessário trocar o filtro de carvão ativo?

O filtro de carvão ativo deve ser trocado aproximadamente uma vez por ano em uso normal (1-2 h/dia). Utilize apenas filtros originais Siemens para garantir o funcionamento ideal.

Como trocar uma lâmpada halógena?

Desligue a alimentação elétrica, remova a lâmpada usada com cuidado (chave de fenda), substitua por uma lâmpada 12 V, 20 W máx., base G4. Use um lenço para manusear a lâmpada e religue a energia.

O que fazer se o indicador de saturação acender?

O indicador sinaliza que os filtros estão saturados. Para os filtros de gordura, limpe-os imediatamente. Para o filtro de carvão, substitua-o. Pressione duas vezes a tecla 0 para apagar a exibição.

Posso usar o exaustor sem filtro de gordura?

Não, nunca use o exaustor sem filtro de gordura. Isso aumenta os riscos de incêndio e danifica o aparelho. Os filtros de gordura retêm as partículas de gordura.

Como ativar o modo intensivo?

Pressione a tecla + até atingir o modo intensivo. O ventilador funciona na potência máxima por 10 minutos, depois retorna automaticamente à velocidade anterior.

O exaustor pode funcionar com um fogão a gás?

Sim, mas respeite as instruções: não mantenha todos os queimadores na potência máxima por mais de 15 minutos. Use o exaustor na potência máxima se mais de três queimadores estiverem acesos. Ajuste a chama para que não ultrapasse o utensílio.

O que fazer se as teclas do exaustor não responderem?

Desconecte o exaustor por aproximadamente um minuto (desligue o fusível) e reconecte-o. Isso reinicia a eletrônica. Se o problema persistir, entre em contato com o serviço pós-venda Siemens.

Como instalar o exaustor no modo de recirculação?

Você deve adicionar um filtro de carvão ativo (kit disponível em seu revendedor). Siga as instruções de montagem: remova os filtros de gordura, insira os filtros de carvão girando até encaixar, depois recoloque os filtros de gordura. Ajuste o indicador de saturação de acordo com o manual de montagem.

MANUAL DE UTILIZADOR LC457CA60 SIEMENS

Instruções de Serviço

Bruksanvisning

Bruksanvisning

Käyttoohje

Brugsanvising

Instrukacja uzycia

Kullanma talimatlari

LC457CA60

LC457CA60B

LF457CA60

Funcionamento com exaustao:

• O ventilador do exaustor aspira os vapores da cozinha e, através do FILTER de gordura, encaminha-os para o ar livre.
• O filtró de gordura retém as partículas gordurosos dos vapores da cozinha.
  A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funciona com exaustão, o funcionaismo simultaneo de aparhos dependentes de uma chamé (como por ex. aquecções a gás, oleo ou carvão, esquentadores e accumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparhos antes referidos.

É possével um functiәnamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparhços de queima.

Isto pode ser consiguedo se o ar necessario à combustão poder ser reposto, atraves de abertas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda atraves doutras medidas tínicas, como trancagem recíproca ou semelhantes.

Se a renovacao de ar fresco nao for suficiente, existo o perigo de envenolvimento,provaco pelo returnos dos gases provenrientes da combustao.

Uma caixa mural de entrada/saída de ar não garanté, por si está, o cumprimento do valor limite.

Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.

No funciona de aparehos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplicá.

Se o exaustor funciona com circulacao de ar - com FILTER de carvao activo - nao ha qualquer tipo de limitacao.

Funcionamento com circulacao de ar:

• Neste caso, tem que ser montado um过滤 de carvão activo (ver Filtro e Manutenção).

O jogo completeness of montagem, bem como os filtros de substituição, podem ser adquiridos nos outros Servicos Tecnicos.

• O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha,(before de limpo pelo过滤o de gordura e de carvao activo.
• O FILTER de gordura retém os componentes gordurosos dos vapeores da cozinha.
• O FILTER de carvão activo retém as substâncias com cheiro.

A Se não for instalado o FILTER de carvas activo, não pode ser eliminidas as partículas de cheiro existentes nos vapores da cozinha.

Limpiar a fondo la campana extractor antes de usarla por vez primera.
Nunca deixe as crianças brincarem com o aparecido.

Sem supervisão,adultos e crinças nunca deveraçãoutilizar oaparelho,no caso de: -não se encontrar em perfeitas condições físicas,sensoriais ou mentalais -não possuirem acontecimentos e experiência acerca de como utilizes oaparelho de maneira correcta e segura.

Os vapores da cozinha são eliminados de forma mais eficaz:

• Premindo qualquer tecla, soa um sinal de confirmacao.

Ligar o exaustor:

Premiratecla+

Regulação da fase de exaustão pretendida:

Premir a tecla+. O exaustor comuta para a fase imeditamente superior.
Premir a tecla-. O exaustor comuta para a fase imeditamente inferior.

Desligar o exaustor:

• Premir a tecla 0.
  A indicação apaga-se, passado pouco tempo.

Ou:

• Premir a tecla -athe que o deslige. Aindicacao apaga-se, passado pouco tempo.

Fase intensiva:

Com a fase intensiva obtém-se o rendimento máximo. Elasolenéecessária por curtos periodos de tempo.

Premiratecla+atéqueaindicaçãoP fique iluminada.
Se a fase intensiva não for desligada manualmente, o exaustor, après 10关键时刻 comuta automaticamente para a fase.

Funcionamento do exaustor com descomutatione automatica:

Premir a tecla

O exaustor funciona durante 10关键时刻 na fase e naindersao está um punto a piscar.DepoS o exaustor desiga automaticamente.

Illuminação:

A iluminação pode ser realizada em qualquer momento, mesmo se o exaustor estiver desligado.

Filtro de gordura:

Para retenção das particulas de gordura existentes nos vapores da cozinha são realizados filtros metalicos.

A malha do filtró é de metal não inflamável.

Atença:

Em caso de saturação do FILTER com resíduos gordurosos, fazer as possibilidades de inflamação do mesmo e a funcção do aparecido pode ser prejudicada.

Important:

A limpeza atempada do filtro evita o perigo de incência que se pode verficar com a concentração de calor proveniente de fritos ou assados.

Indicação de saturação:

Em caso de saturação do FILTER de gordura, a indicação = illumina-se e soa um sinal.

Neste caso os filtros devem ser imeditamente limpos.

Tenha em atençao que, neste caso, o过滤 de gorduras deve ser limpo em intervals de tempo regulares (1 mês).
A limpeza destes filtros pode ser feita na boaquina de lavar loça. Com esteprocesso, pode vericir-se uma ligeiraalteração na cor dos filtros.

Importante:

Os filtros de metal muito saturados não devem ser lavados juntamente com a outras loça.

Se a limpeza for feita manualmente, colocar primeiro os filtros numa solucao de agua quente com detergente.

Não utilizeçiros de limpeza agressivos, que contenham acido ou lixivvia.

Passado algo tempo, escovar os filtros com uma escovapropria e,deois, enxagua-los e secá-los bem.

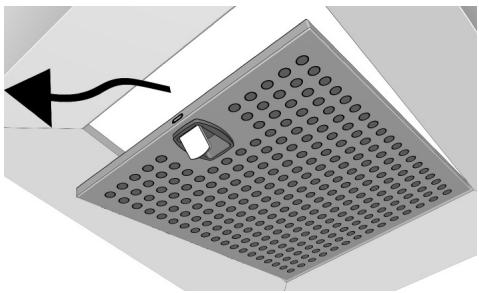

Desmontar e montar os filtros metalicos:

Atença: As lâmpadas de halógeneo tem que estar desligadas e frias.

1. Premir os puxadores jusqu'àos filtros de gordura eAbrir os filtros.

1. Limpar os filtros metalicos.
2. Recolocar os filtros lavados.
3. Apagar a indentacao

Premir 2 vezes seguidas a tecla 0. Soa um sinal e a indentacao apaga-se.

Para refer os cheiros no funciona com circulacao de ar.

Atenção:

Em caso de saturação do filtro com
resíduos gordurosos, aumento as
possibilidades de inflamação do mesmo e a
função do aparecido pode ser prejudicada.

Importante:

Através da substituição atempada do FILTER de carvalho activo, é evitado o perigo de incência provocado pela concentração de calor na confecção de fritos ou de assados.

Indicação de saturação:

Em caso de saturacao do filtro de carvao activo, a indicacao ilumina-se e soa um sinal.

Neste caso o FILTER de carvalo activo deve ser imeditamente substituido.

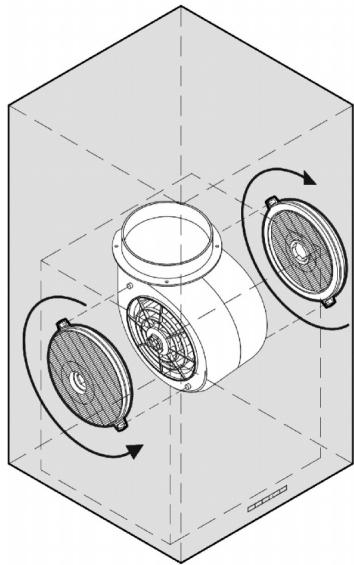

Montagem:

1. Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos de gordura).
2. Instalação dos filtros de carvão activo. Para isso, fixar os filtros nos pinos, nas zonas laterais do ventilador.

1. Rodar os filtros no sentido da seta até encaixarem. Se os filtros estiverem correctamente montados, não é possivel retirá-los.
2. Montar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos de gordura).
3. Apagar a indentação .

Premir 2 vezes seguidas a tecla 0. Soa um sinal e a indentacao apaga-se.

Desmontagem:

Atença: As lâmpadas de halogeneo devem estar desligadas e frias.

1. Desmontar os filtros de gordura.
2. Rodar os filtros no sentido contrário ao da seta eletalosmos para fora.
3. Recolocar o filtro de gordura.

Substituição do FILTER de carvão activo:

No caso de funciona normal (1 a 2 horas diarias), os filtros de carvão activo devem ser substituidos uma vez no ano.
O filtró de carvão activo pode ser adquirido nos Servços Técnicos.
Devem ser realizados apenas filtros originais.

So assim é garantido o funciona optimazo do exaustor.

• O FILTER de carvão activo não contentem substancias prejudicials. Ele pode ser reciclado como lixo normal.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusivel ou o disjuntor.

A Não limpar o exaustor com esponjas aspas, nem utilizear produits abrasivos ou com teor de soda, acidos ou cloro!

Para limpar o exaustor,utilizar una solucao de agua quente e detergente ou um detergente suave para janelas.
- Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano humido.
- Quando limpar os filtros de gordura,deerá también limpar as zonascessíveis do aparelho,onde existremdepositos de gordura. Evita-se assim,o perigo de incendios e o mau funcao-namento do aparelho.
- Nota: Não aplicar alcool sobre as superficies sintéticas pois isto pode provocar manchas.

Atença: Arejar suficientemente a cozinha e não fazer chamas livres.

As teclas de commando devem ser limpas com una solución de agua com um detergente suave e um pano macio e humido.

Não aplicar, nas teclas de commando, Produtos para limpeza de inox.

Superficies de aço inox:

• Utilizar um produto para inox suave e não abrasivo.
  Limpar apenas no sentido do polimento.
  Aconsehamas autilizaçãodo nosso\ produo para limpeza de inox Ref.a 461731.

Consulte a brochure anexa sobre Assistance Tecnica, para saber onde adquirir este produit.

Superficies de aluminio e material sintetico:

• Não utilizes panos secos.
• Utilizar um produit suave para limpar janelas.
• Não utilizear produits de limpeza agressivos, que contenham acido ou lixivvia.

Dê atençao às Condições de Garantia constantes da brochura anexa sobre "Service".

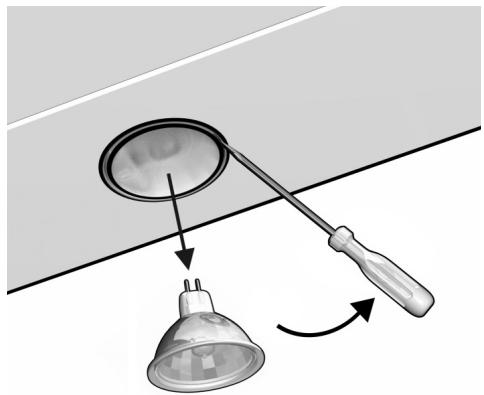

Substitução das lâmpadas

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.
   As lampadas de halogeneo ficam muito quentes, quando em funciona.
   Mesmo pouco tempo de(before de ligadas, há perigo de queimaduras.
2. Retirar a lampada de halogeneo com cuidado, utilizing uma chave de parafusos.

Atença: Se a lâmpada não for retirada com cuidado, o aparecido pode sofrer danos.

1. Substituir a lampada (lampada de halogeneo de 12 V, max. 20 W, casquinho G4, corrente no mercado). Dar atençao a posicao correcta dos contactos.
   Atença: Para segurar a lâmpada de halogeneo,deeráutilizarum pano limpo.
2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Nota: Se a iluminação não funciona,deerá verificar,se a lampada está bem encaixada.

Regulação da indentação de saturação

Se for necessário proceder à modificação do tipo de functimento (exaustão/ circulação de ar), también a indicatoração de saturação para o FILTER tem que ser alterada em conformidade (ver instruções de montagem).

Anomalias

Se na indentação aparecer um ou um:

Verocapitulo "FiltroseManutencao".
Se não for possível utiliser o exaustor:
Desligar o exaustor da corrente electrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusivel. Depois volta a ligar o aparelho a corrente.

Para mais informações ou em caso de avaria consulte os outros Serviços Técnicos. (Veríndice em anexo).

Quando recorrer acos Serviços Técnicos indique por favor:

Nr de Produkte

Data de fabrio

Registe estas númeroos nos Campos acima.
Eles constam da chapa de caracteristicas que encontrará no interior do aparelho,
após retiring a armação do filtro.

O fabricante do exaustor não assume qualquer responsabilitadnes nascrclamações atribuías ao planeamento e instalação da tubagem.
