MANUAL DE UTILIZADOR DIC043650 BOSCH

Tipos de funcionamento Funcionamento com exaustão: ❑ O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre. ❑ O filtro de gordura retém as partículas gordurosos dos vapores da cozinha. ❑ A cozinha mantém-se livre de gorduras e cheiros. D Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos. É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima. Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes. Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão. Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite. Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica. Se o exaustor funcionar com circulação de ar – com filtro de carvão activo – não há qualquer tipo de limitação. Funcionamento com circulação de ar: ❑ Neste caso, tem que ser montado um filtro de carvão activo (ver Filtro e Manutenção). O jogo completo de montagem, bem como os filtros de substituição, podem ser adquiridos nos nossos Serviços Técnicos. ❑ O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha, depois de limpo pelo filtro de gordura e de carvão activo. ❑ O filtro de gordura retém os componentes gordurosos dos vapores da cozinha. ❑ O filtro de carvão activo retém as substâncias com cheiro.

Se não for instalado o filtro de carvão activo, não podem ser eliminidas as partículas de cheiro existentes nos vapores da cozinha.

Nunca deixe as crianças brincarem com o aparelho. Sem supervisão, adultos e crinças nunca deverão utilizar o aparelho, no caso de: – não se encontrarem em perfeitas condições físicas, sensoriais ou mentais – não possuírem conhcimentos e experiência acerca de como utilizar o aparelho de maneira correcta e segura.

Os vapores são eliminados de forma mais eficaz, se: ❑ Ligar o ventilador no início dos cozinhados. ❑ Desligar o ventilador só alguns minutos depois de terminados os cozinhados. Fases de ventilação Ligar / Desligar Iluminação

Regulação da fase pretendida para o ventilador: ❑ Premir a respectiva tecla. Iluminação: ❑ A iluminação pode ser utilizada em qualquer altura, mesmo com o ventilador desligado. Filtros e Manutenção Filtro de gordura: Para retenção das partículas de gordura existentes nos vapores da cozinha são utilizados filtros metálicos. A malha do filtro é de metal não inflamável. Atenção: Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada. Importante: A limpeza atempada do filtro evita o perigo de incêndio que se pode verificar com a concentração de calor proveniente de fritos ou assados. Limpeza dos filtros metálicos: ❑ Tenha em atenção que, neste caso, o filtro de gorduras deve ser limpo em intervalos de tempo regulares (1 mês). ❑ A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo, pode verificar-se uma ligeira alteração na cor dos filtros. Importante: Os filtros de metal muito saturados não devem ser lavados juntamente com a outra loiça. ❑ Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente. Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia. Passado algum tempo, escovar os filtros com uma escova própria e, depois, enxaguá-los e secá-los bem. Desmontar e montar os filtros metálicos: Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

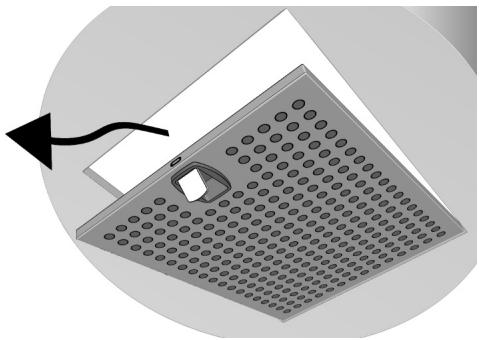

1. Premir os puxadores junto aos filtros de

gordura e abrir os filtros.

2. Limpar os filtros metálicos.

3. Recolocar os filtros lavados.

Filtro de carvão activo: Para reter os cheiros no funcionamento com circulação de ar. Atenção: Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada. Importante: Através da substituição atempada do filtro de carvão activo, é evitado o perigo de incêndio provocado pela concentração de calor na confecção de fritos ou de assados.

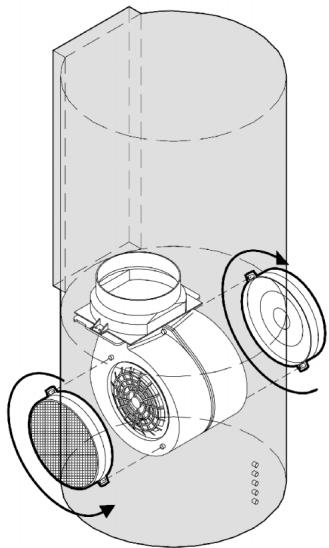

Filtros e manutenção Montagem: Atenção: As lâmpadas de halogéneo devem estar desligadas e frias.

1. Desmontar os filtros de gordura

(Ver Desmontagem e montagem dos filtros metálicos de gordura).

2. Instalação dos filtros de carvão activo.

Para isso, fixar os filtros nos pinos, nas zonas laterais do ventilador. Desmontagem: Atenção: As lâmpadas de halogéneo devem estar desligadas e frias.

1. Desmontar os filtros de gordura.

2. Rodar os filtros no sentido contrário ao

da seta e retirar os mesmos para fora.

3. Recolocar o filtro de gordura.

Substituição do filtro de carvão activo: ❑ No caso de funcionamento normal (1 a 2 horas diárias), os filtros de carvão activo devem ser substituidos uma vez no ano. ❑ O filtro de carvão activo pode ser adquirido nos Serviços Técnicos. ❑ Devem ser utilizados apenas filtros originais. Só assim é garantido o funcionamento optimizado do exaustor. Reciclagem do filtro de carvão activo usado: ❑ O filtro de carvão activo não contém substâncias prejudiciais. Ele pode ser reciclado como lixo normal.

3. Rodar os filtros no sentido da seta até

encaixarem. Se os filtros estiverem correctamente montados, não é possível retirá-los.

4. Montar os filtros de gordura

(Ver Desmontagem e montagem dos filtros metálicos de gordura).

Limpeza e manutenção Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor. Não limpar o exaustor com esponjas ásperas, nem utilizar produtos abrasivos ou com teor de soda, ácidos ou cloro! ❑ Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas. ❑ Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano húmido. ❑ Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim, o perigo de incêndios e o mau funcionamento do aparelho. ❑ Nota: Não aplicar álcool sobre as superfícies sintéticas pois isto pode provocar manchas. Atenção: Arejar suficientemente a cozinha e não fazer chamas livres. As teclas de comando devem ser limpas com uma solução de água com um detergente suave e um pano macio e húmido. Não aplicar, nas teclas de comando, produtos para limpeza de inox. Superfícies de aço inox: ❑ Utilizar um produto para inox suave e não abrasivo. ❑ Limpar apenas no sentido do polimento. ❑ Aconselhamos a utilização do nosso produto para limpeza de inox Ref.ª 461731. Consulte a brochura anexa sobre Assistência Técnica, para saber onde adquirir este produto. Superfícies de alumínio e material sintético: ❑ Não utilizar panos secos. ❑ Utilizar um produto suave para limpar janelas. ❑ Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia. Dê atenção às Condições de Garantia constantes da brochura anexa sobre ”Service”.

Substituíção das lâmpadas Anomalias

1. Cortar a alimentação de corrente ao

exaustor, desligando a ficha da tomada ou os fusíveis. Para mais informações ou em caso de avaria consulte os nossos Serviços Técnicos. (Ver índice em anexo). Quando recorrer aos Serviços Técnicos indique por favor: As lâmpadas de halogéneo ficam muito quentes, quando em funcionamento. Mesmo pouco tempo de depois de ligadas, há perigo de queimaduras.

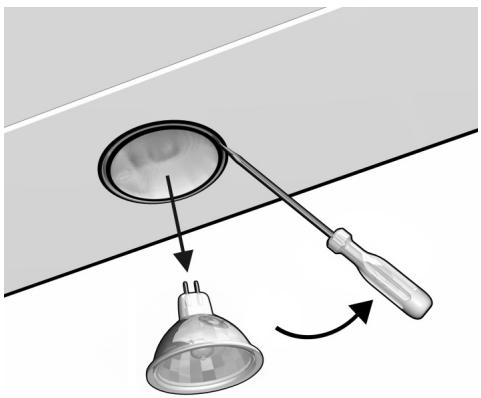

2. Retirar a lâmpada de halogéneo com

cuidado, utilizando uma chave de parafusos. Nr de Produto Data de fabrico Registe estes números nos campos acima. Eles constam da chapa de caracteristicas que encontrará no interior do aparelho, após retirar a armação do filttro. O fabricante do exaustor não assume qualquer responsabilidade nas reclamações atribuídas ao planeamento e instalação da tubagem. Atenção: Se a lâmpada não for retirada com cuidado, o aparelho pode sofrer danos.

3. Substituir a lâmpada (lâmpada de

halogéneo de 12 V, máx. 20 W, casquilho G4, corrente no mercado). Dar atenção à posição correcta dos contactos. Atenção: Para segurar a lâmpada de halogéneo, deverá utilizar um pano limpo.

4. Restabeleça a alimentação de corrente

ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis. Nota: Se a iluminação não funcionar, deverá verificar, se a lâmpada está bem encaixada.
